delta - HELENA - Estufa de leña PANADERO - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Estufa de leña
Combustible	Leña
Potencia térmica	No especificado
Rendimiento	No especificado
Capacidad de carga	No especificado
Dimensiones (AlxAnxPr)	No especificado
Peso	No especificado
Material	Acero
Tipo de vidrio	Vidrio resistente al calor
Salida de humo	No especificado
Tipo de instalación	Colocación en el suelo
Área de calefacción	No especificado
Normas de seguridad	No especificado
Mantenimiento	Limpieza regular recomendada
Garantía	No especificado

MANUAL DE USUARIO delta - HELENA PANADERO

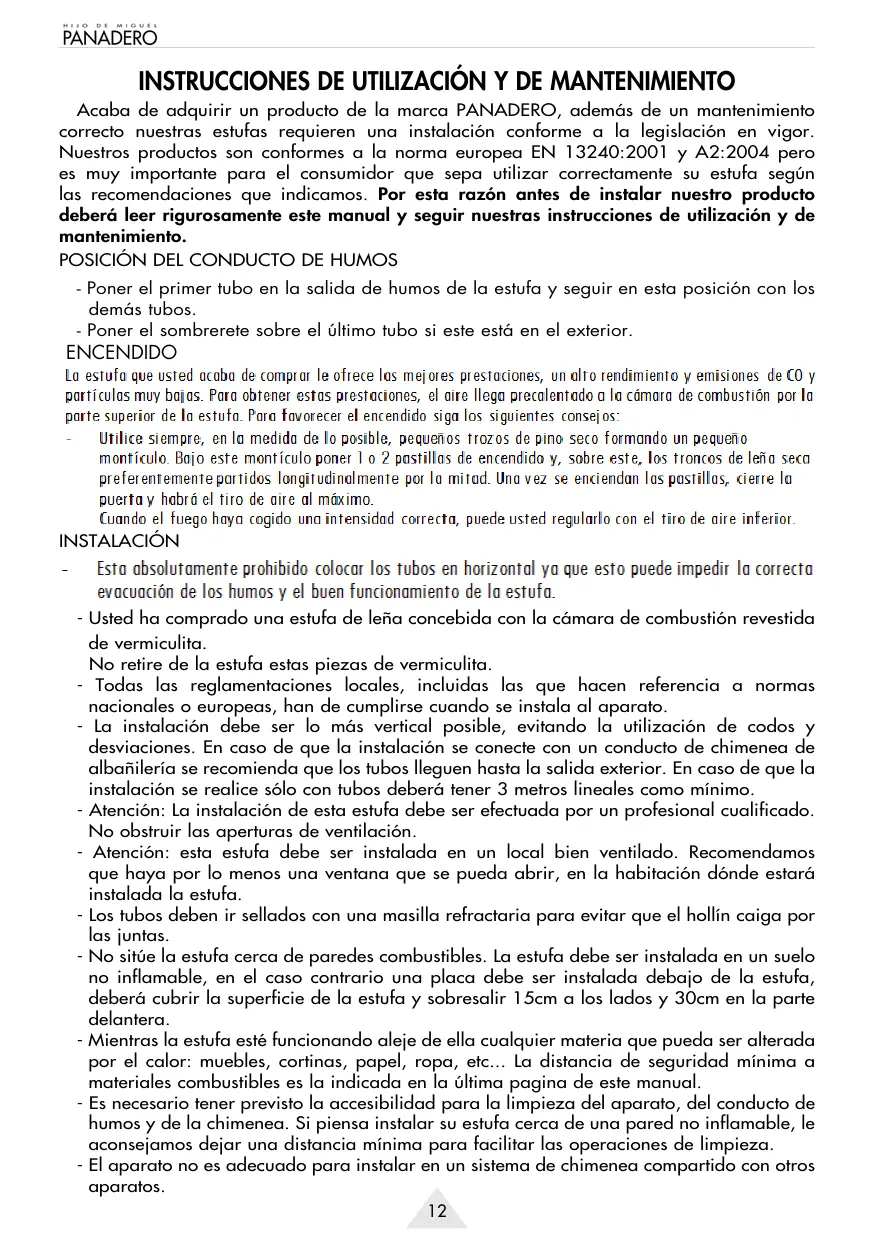

INSTRUCCIONES DE UTILIZACION Y DE MANTENIMIENTO. p. 12

La leña: una energia ecológica

La leña es una energia renovable que responde a los retos energeticos y medioambienteles del siglo XXI.

A loLarge de su vida, un arbol crece gratias a la luz solar, el agua, las sales minerales y el CO2. Accumula de forma natural la energia del sol y nos da el oxigeno indispensable para la vida.

La calidad de CO2 que se despende durante la combustión de la leña no es superior a la que se emitiría por su descopioso natural. Por lo tanto estamos ante un tipo de energia que respita el ciclo natural de millones de años. La combustión de la leña no augmente el CO2 en el medioambiente, por lo que es una energia ecológica que no participates del efecto invernadero.

En{nuestras estufas,la lena se quema limpiamente y nodearesquados.La ceniza de lena es una abono de alta calidad,rico en sales minerales.Al compraruna estufa de lena,ustedestayuidando al medioambiente,tendrauna calefacioneconomica,ydisfrutaradesepectaculo delllamasque ningun othero tipo de calefacacionpuedofrecer.

INSTRUCCIONES DE UTILIZACION Y DE MANTENIMIENTO

Acaba deadirir un producto de lamarca PANADERO, además de un mantenimiento correcto nuestros estufas requireen una instalación conforme a la legislación en vigor. Nuestros produits son conformes a la norma europea EN 13240:2001 y A2:2004 pero es muy importante para el consumidor que sepa usar correctamente su estufa según las recomendaciones que indicamos. Por estarzón antes de instalar nuestro producto deben leer rigurosamente este manual y seguir nuestros instructuciones de usoación y de mantenimiento.

POSICION DEL CONDUCTO DE HUMOS

• Poner el primer tubo en la calidad de humos de la estufa y seguir en esta posicion con los demas tubos.
• Poner el sombreroete sobre elultimate tubo si este está en el exterior.

ENCENDIDO

La estuya que usted acababa de comprar le offre lasolestres prestaciones, un alto rendimiento y emisiones de CO y particulars muy bajas. Para Obtener estas prestaciones, el aire llega precalentado a la camera de combustion por la parte superior de la estuya. Para favorecer el encendido siga los siguientes consejos:

• Utilice sempre, en la medida de lo posible,微量元素 trozos de pino seco formando un peuño montúculo. Bajo este montúculo poner 1 o 2 pastillas de encendido y, sobre este, los troncos de leña seca preferentamente partidos longitudinalmente por la mitad. Una vez se encienden las pastillas, ciderre la puerta y habr el tiro de aire al maximo.

Cuando el fuego haya cogido una intensidad correcta, pueda ested regularlo con el tiro de aire inferior.

INSTALACION

-Esta absolutamente prohibido colocar los tubos en horizontal ya que thispue impedir la correcta evacuacion de los humos y el buena functionamento de la estufa.
- Usted ha comprado una estufa de leña concebida con la lármara de combustión revestida de vermiculita.
No retire de la estufa estas piezas de vermiculita.
- Todas las reglamentaciones locales, incluidas las que hacer referencia a normas naciales o europeas, han de cumplirse cuando se instala al aparato.
- La instalación debe ser lo más vertical posible, evitando la utilización de codos y desviaciones. En caso de que la instalación se conecte con un conductor de chimenea de albanílèria se recomienda que los tubos信息服务ha la calidad exterior. En caso de que la instalación se realice sólo con tubos deben tener 3 metros lineales como是最imo.
- Atencion: La instalacion de esta estufa debe ser efectuada por un profesonalriallicado. No obstruir las aperturas de ventilacion.
- Atencion: esta estufa debe ser instalada en un local bien ventilado. Recommendamos que haya por lo menos una ventana que se pueda abrir, en la habitacion sobre estara instalada la estufa.
- Los tubos deben ir sellados con una masilla refractaria para evaporar que el hollín caiga por las juntas.
- No situe la estufa cerca de paredes combustibles. La estufa debe ser instalada en un suejo inflamable, en el caso contrario una plac debe ser instalada bajo de la estufa,deferar cubrir la superficie de la estufa y sobresalir 15cm a los lados y 30cm en la parte delantera.
- Mientras la estuya está的功能ando aleje de ellarialquier materia que pueda ser alterada por el calor: muebles, cortinas, papel, ropa, etc... La distancia de seguidad minima a materiales combustibles es la indicada en la ultima pagina de este manual.
- Esnecessary tenerprevisto la accesibilitad para la limpieza del aparato, del conducto de humos y de la chimenea. Si piensa instalar su estufacerca de una pared no inflamable, le aconsejamosdeferuna distancia minima para facilitar las operaciones de limpieza.
- El aparato no esADEUCADO para instalar en un systema de chimenea compartido conothers aparatos.

• El aparato debe instalarse en sueños que tengan una capacité portante adecuada. Si la construccion ya existente no cumple este requisito previo, deben adoptarse las medidas adequadas (por exemple, una placac de distribucion de carga) para complirlo.

COMBUSTIBLE

• Utilice como combustible leña seca, procurando que no exceeda de un 20% el grado de humedad. Tenga en cuenta que una leña con un 50% o un 60% de humedad no calienta, tiene una combustión muy mala, create mucho alquitrán,(desprender un vapor de agua excessivo y produce sedimentos excessivos en el aparato, cristal y conductor de humos. Internacionalmente, es possible tenerá briquetas de leña prensada.
• Encienda el fuego con pastillas existentes para tal fin o con lapell de papel y leña comida. No utilise jamás para el encendido alcohol o produits similares.
• No queme basuras domesticas, materiaias plácicas o produits grasos que contaminen el medioambiente y poderan provocar riesgos de incendios por obstruccion del conducto.

FUNCTIONAMENTO

• Durante los primeros encendidos es normal que se produzca humano. Esto se debe a que se queman ciertos componentes de la pintura anticalorica al mesmo tiempo que se adhiere el pigmento a la propia estufa. Por elso recomienda ventilar abundamente la habitacion hasta que este desaparezca.
• La estuña no está hecha paraFuncionar con la puerta abierta.
• El aparato está pensado para trabajo de forma intermitente con intervalos de recarga de combustible.
• Para el proceso de encendido de la estufa se recomienda utilizing papel, pastillas de encendido yPEGUEOS palitos de leña. Una vez que el fuego comience a funciona,agregar en la primaergasdaos palos de 1,5 a 2 Kg.de peso.En este proceso de encendido los tiros de aire de la estufahan de estar totalmente abiertos.Si fueseccasario también possible ayudarse,al comienzo, abriendo el cajon de las cenizas.
• Una vez que el fuego ha cobrado intensidad, ciderre totalmente el cajón de cenizas (si lo ha abierto anteriors) y regule la intensidad del fuego cerrando en mayor o menor medida los tiros de aire.
• Para encontrar la potencia nominal de esta estufa ha de colocar una calidad de lena aproximada de 2 Kg. de peso (dos truncos de 1 Kg.) en intervalos de 1 hora.

No se debe recargar el aparato hasta que no se haya consumido la energia anterior ysole quede laresherva debrasas.

• Para lograr una combustión lenta debe regular la intensidad del fuego con los tiros de aire. Estos tendrán que quédarse siempre libre de bloqueo para permitir el suministro de aire de combustión.
• Es normal que après de los primeros encendidos las piezas de latón tomen un color cobrizo.
• Es normal que con el uso la junta de fibra de vidrio del cristal se deshaga. Avec la estufa能把Funcionar sin esta junta,se recomienda que cada temporada se reponga.

• El cajón inferior sirve para retirar las cenizas. Vaciarlo a modo sin esperar que se llene demasiado para estar que se estropee la parrilla,onga cuidado con la ceniza que hasta 24 horas antes pueda seguir estecond caliente.

• No abra la puerta del aparato de forma brusca con el fin de evaporar la salute de humos. No abra jamás la puerta de la estufa sin previamente Abrir el tiro. Abra la puerta solo con el fin de recargar con el combustible adecuado.

• El cristal, las piezas de latón y el aparato en generalSEO generalSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO
• Mantener alejados a los niños paraatarqumaduras durante lautilizacion.
• Si el arranque plantea problemas (temporada intermedia, chimenea fria, etc.) se peut encender un fuego de llamada con papel arrugado, lo que facilita la puesta en marcha de la estufa.
• En el caso de sobrecalentimiento, ciderre los tiros de aire para reducir la intensidad del fuego.
• En el caso de mal funciona, cider los tiros de aire y consulte al fabricante.
• Para Obtener las miglioras prestaciones del aparato, al comenzar el encendido, abra solamente el aire primario y una vez que el fuego este vivo (1 á 2 horas) cerrar la mayor parte del aire primario dejando solamente una muy baja aperture para estar una combustión lenta.
• En el caso de sobrecalentimiento, ciderre los tiros de aire para reducir la intensidad del fuego.
• Si colocátroncos en el depóstito de leña,這些 no peuvent tocar la parte superior del leyero

MANTENIMIENTO

• Conviene limpiar periodically el cristal para evaporar que los restos de hollín lo ennegrezcan. En el commercio existen limpiadores especials paraarlo. No utilise nunca agua. No intente nunca limpar su estufa en funcióncimiento.
• Internacional es importante limpar periodically los conectores de humos del aparato y deben comprobar la ausencia de bloqueo antes de volver a encender el aparato cuando de un periodo prolongado de parada. Cada principal de temporada es importante que un professionnel realice un mantenimiento de su instalacion.
• En caso de incendio en la chimenea, si pueda, ciderre los tiros de aire y contacte inmediamente con las autoridades.
• Cualquier pieza de repuesto que necessities tiene que ser recomendada por nosotros.

GARANTÍA

Esta estufa es un producto de alta calidad, fabricada con gran esmero. Si, a pesar dearlo, se produjera algunos desperfcto, consulte primero con su distribuidor. Si el no puede SOLUTIONAR el problema, se pondra en contacto con nosotros y, si esnecessaryiros enviará la estufa. NuestraEmpresa sustituya Gratismente qualier pieza defectuosa durante cinco años a partir de la fecha de compra. Los gastos de transporte, sin embargo, correran por cuestion del cliente.

Puesto que este aparato ha sido testado por un Laboratorio homologado NO está cubiertas por la garantía las siguientes piezas:

• Cristal
• Parrilla defundacion
• Vermiculite
• Herrojas

En el interior del embalaje, encontrará unaília de control de calidad, rogamos la remiten al distribuidor en caso de reclamación.

MEDIDAS Y CHARACTERISTICAS

- Alto	1.003 mm
- Ancho	556 mm
- Fondo	500 mm
- Peso	142Kg
- Puerta entrada leña	300 x 560 mm
- Salida humos	150-153 mm
- Cuerpo en acero de 5 mm.
- Parrilla de hierro fundido
- Pintura anticalórica resistente a 800 °C
- Vidrio vitrocerámico 750 °C
- Troncos hasta 50 cm

- Potencia calorifica nominal	10 kW
- Rendimiento	78,7 %
- Emisión de CO	0.09 %
- Tiro en la chimenea para potencia nominal	11,8 Pa
- Caudal masico de los humos	7,6 g/s
- Temperatura de los humos	316°C
- Distancia minima a materiales combustibles	30 cm
- Volumen de calefacción (aprox.)	250 m³

CE EN 13240: 2001 & A2: 2004	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5°, 13-15 02007 ALBACETE-SPAIN
ESTUFA DE LEÑA “DELTA/HELENA”.......... 13 ESTUFA INDEPENDIENTE PARA COMBUSTIBLE SOLIDO CERTIFICATE N° EZKA/13/104 - 2 DECLARATION DE PRESTACIONES.......... 18355/18356 ORGANISMO NOTIFICADO.......... 0608
Potencia nominal.......... 10.1 kW Rendimiento.......... 78.7% Emission de CO en los products de combustión.......... 0.09% Temperatura de los humos.......... 316 °C Distancia minima a materiales combustibles.......... 30 cm Tipos de combustible.......... Leña y briquetas

SALAMANDRA INDEPENDENTE PARA COMBUSTIVEL SOLIDO

CERTIFICATE N° EZKA/13/104-2
