MANUAL DE USUARIO VC 50 W 205T VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra*, y se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*Previa presentación del comprobante de compra.
Cocina
Horno
Cocina
967483
VC 50 W 205T
INSTRUCCIONES DE USO 02
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT
A
Antes de utilizar el aparato
Instrucciones de seguridad
Descripción del aparato
107 Descripción del aparato 108 Accesorios 109 Especificaciones técnicas
Utilización del aparato
112 Instalación 117 Preparaciones 119 Cómo usar la placa 122 Cómo usar el horno
Información práctica
128 Mantenimiento y cuidados 136 Resolución de problemas 138 Embalaje y medioambiente 138 Cómo desechar su antiguo aparato
Antes de nada, lea este manual.
Estimado cliente:
Le agradecemos que haya comprado un producto Valberg. Esperamos que obtenga los mejores resultados de este aparato fabricado con materiales de alta calidad y la más avanzada tecnología. Por lo tanto, le rogamos que lea detenidamente el manual de usuario y la documentación que lo acompaña antes de utilizar el aparato y que los guarde para futuras consultas. Si cede el aparato a un tercero, entréguele también el manual del usuario. Cumpla con todas las advertencias e información del manual de usuario.
Recuerde que este manual del usuario puede ser también aplicable a otros modelos. Las diferencias entre los modelos se identificarán en el manual.
Instrucciones de seguridad
Instrucciones y advertencias importantes para la seguridad y el medio ambiente
Esta sección contiene instrucciones sobre la seguridad que le ayudarán a evitar riesgos de lesiones y daños materiales. El incumplimiento de estas instrucciones anulará cualquier garantía.
Seguridad general
- Este aparato puede ser utilizado por niños mayores de 8 años o adultos con sus capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia y conocimientos, siempre y cuando lo hagan bajo la supervisión de una persona responsable de su seguridad o que esta les haya dado instrucciones acerca de su uso, y que sean conscientes de los riesgos.
- Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento de usuario sin supervisión.
- Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia y conocimientos, a menos que sean supervisados o instruidos acerca del uso por una persona responsable de su seguridad.
- Los niños no deben jugar con el aparato.
- Si entrega el aparato a otra persona para uso personal o de segunda mano, entregue también el manual de instrucciones, las etiquetas
del aparato y el resto de documentos y piezas correspondientes.
- No coloque el aparato sobre una superficie con moqueta. La falta de circulación de aire debajo del aparato hará que las piezas eléctricas se sobrecalienten. Esto causará problemas al aparato.
- Deje los procedimientos de instalación y reparación siempre en manos de agentes de mantenimiento autorizados. El fabricante declina toda responsabilidad por los posibles daños derivados de la realización de los citados procedimientos por parte de personas no autorizadas, pudiendo declarar nula la garantía. Antes de la instalación, lea las instrucciones detenidamente.
- No utilice el aparato si presenta algún defecto o daño visible.
- Asegúrese de apagar los mandos de funcionamiento del aparato antes de cada uso.
Seguridad eléctrica
- Si el aparato presenta alguna anomalía, no lo use hasta que no lo repare un agente de mantenimiento autorizado. Existe un riesgo de descarga eléctrica.
- Conecte el aparato únicamente a una toma de corriente o línea provista de toma de tierra y con el voltaje y las medidas de protección que se indican en la tabla «Especificaciones». Solicite a un electricista calificado que instale una toma de tierra cuando utilice el aparato con o sin un transformador. Nuestra compañía no se hará responsable de ningún daño que pudiera derivarse del uso del aparato sin conexión a tierra conforme con la normativa local.
- Nunca lave el aparato rociando o vertiendo agua sobre él. Existe un riesgo de descarga eléctrica.
- Es preciso desenchufar el aparato durante las operaciones de instalación, mantenimiento, limpieza y reparación.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio de mantenimiento o una persona de cualificación similar para evitar cualquier tipo de riesgo.
- El aparato debe instalarse de manera que pueda desconectarse completamente de la red. Esto debe ser posible mediante una toma de alimentación o de un conmutador integrado en la instalación eléctrica fija, de acuerdo con las normativas de construcción.
- La superficie trasera del horno se calienta durante su uso. Asegúrese de que la conexión eléctrica no está en contacto con la superficie trasera; de lo contrario, las conexiones podrían resultar dañadas.
- No permita que el cable de alimentación quede atrapado entre la puerta y el bastidor del horno, ni que pase por encima de superficies calientes. De lo contrario, el aislante del cable podría fundirse y causar un incendio como consecuencia de un cortocircuito.
- Deje en manos de personal autorizado y cualificado cualquier operación que deba realizarse sobre los sistemas y equipos eléctricos.
- En caso de daños, apague el aparato y desconéctelo de la red eléctrica. Para apagarlo, desconecte el fusible de su hogar.
- Asegúrese de que la corriente del fusible sea compatible con el aparato.
Seguridad del aparato
ATENCIÓN
El aparato y sus piezas accesibles alcanzan temperaturas elevadas durante el uso. Procure no tocar las partes calientes. Mantenga alejados a los niños menores de 8 años a no ser que estén vigilados de forma continua.
- Nunca use el aparato con las facultades de coordinación o discernimiento alteradas por el consumo de alcohol o drogas.
- Tenga cuidado al utilizar bebidas alcohólicas en sus platos. El alcohol se evapora a altas temperaturas y puede ocasionar un incendio, ya que puede prender al entrar en contacto con superficies calientes.
- No coloque materiales inflamables junto al aparato, ya que sus laterales podrán alcanzar temperaturas elevadas durante el uso.
- Durante el uso, el aparato alcanza temperaturas elevadas. Procure no tocar los elementos calentadores del interior del horno.
- Mantenga todas las ranuras de ventilación libres de obstáculos.
- No caliente latas cerradas ni recipientes de cristal en el horno. La presión que se genera en el interior del recipiente podrá hacerlo explotar.
- No deposite bandejas de horno, platos o papel de aluminio directamente sobre la parte inferior del horno, ya que esta podrá sufrir daños debido a la acumulación de calor.
- No use limpiadores abrasivos fuertes ni raspadores afilados de metal para limpiar el vidrio de la puerta del horno, pues podrían rayar la superficie y romper el cristal.
- No use limpiadores a vapor para limpiar el aparato, ya que esto podría causar una descarga eléctrica.
Varía en función del modelo del aparato

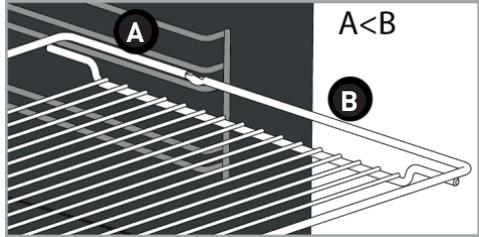

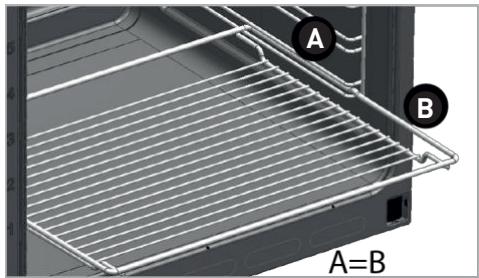

- Colocación correcta de la rejilla y la bandeja de horno en los estantes
- Es importante colocar la rejilla y/o la bandeja correctamente en el estante.
Deslice la rejilla o la bandeja de horno entre los dos rieles y asegúrese de que está equilibrada antes de depositar alimentos en ella (vea la siguiente ilustración).
- No use el horno si el vidrio de la puerta frontal se ha retirado o presenta grietas.
- Utilice siempre guantes resistentes al calor al
introducir platos en el horno caliente o al sacarlos.
- Coloque el papel para hornear que contiene los alimentos en una olla de cocina o en un accesorio del horno (bandeja, parrilla, etc.) e introdúzcalo en el horno precalentado. Retire el papel para hornear restante que sobresalga del accesorio o de la olla de cocina para evitar que toque los elementos calefactores del horno. Nunca use el papel para hornear a una temperatura superior al valor indicado del papel para hornear. No coloque el papel para hornear directamente en la base del horno.
ATENCIÓN
Asegúrese de que el cable de alimentación del aparato está desenchufado o de que el disyuntor está apagado antes de sustituir la lámpara para evitar la posibilidad de sufrir una descarga.
- El aparato no debe instalarse detrás de una puerta decorativa para evitar un sobrecalentamiento.
- El aparato debe colocarse directamente sobre el suelo. No lo coloque sobre una base o pedestal.
ATENCIÓN
Desatender alimentos que se estén friendo en grasa o aceite sobre una placa puede ser peligroso, ya que podría provocarse un incendio. JAMÁS trate de extinguir un incendio con agua; en vez de eso, apague el aparato y cubra las llamas con una tapa o una manta ignífuga, por ejemplo.
ATENCIÓN
El proceso de cocción debe ser supervisado. Un proceso de cocción a corto plazo debe ser supervisado continuamente.
ATENCIÓN
Peligro de incendio: No coloque objetos sobre las superficies de cocción.
ATENCIÓN
Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descarga eléctrica.
- En caso de rotura del cristal de la placa: apague inmediatamente todos los quemadores y cualquier elemento calefactor eléctrico y desconecte el aparato del suministro eléctrico. No toque la superficie del aparato. No utilice el aparato.
- El aparato no está diseñado para utilizar un temporizador externo o un control remoto independiente.
- La presión del vapor que se forma debido a la presencia de humedad en la superficie de la placa o en la parte inferior de la cazuela puede hacer que esta se mueva. Por lo tanto, asegúrese de que tanto la superficie de la placa como la parte inferior de las cazuelas estén siempre secas.
ATENCIÓN
Use únicamente protectores de placa diseñados por el fabricante del aparato de cocina, que ya vengan incorporados al aparato o que según las instrucciones de uso del aparato sean aptos para su uso. El uso de protectores inadecuados puede provocar accidentes.
- Para evitar riesgos de incendio:
- Asegúrese de que el enchufe encaje bien en la toma, así como de que no se produzcan chispas.
- No use el cable original si presenta daños o está cortado, ni use cables de extensión.
- Asegúrese de que el enchufe no esté mojado ni húmedo.
Uso previsto
- Este aparato ha sido diseñado para un uso doméstico. No está permitido su uso comercial.
ATENCIÓN
Este aparato está destinado únicamente a la cocción de alimentos. No debe utilizarse para ningún otro propósito, por ejemplo, para caldear una estancia.
- No utilice este aparato como calefacción, para calentar platos con el gratinador ni para secar toallas, paños de cocina u objetos similares colgándolos de las asas.
- El fabricante no asumirá ninguna responsabilidad en caso de daños derivados de un uso o una manipulación inadecuados.
- El horno puede usarse para descongelar, asar, hornear, gratinar y asar a la parrilla alimentos.
Seguridad infantil
ATENCIÓN
Las piezas accesibles pueden alcanzar temperaturas elevadas durante el uso. Mantenga a los niños pequeños alejados.
- Los materiales del embalaje son peligrosos para los niños. Mantenga a los niños alejados de los materiales del embalaje. Deshágase de estos materiales del embalaje conforme a las normativas medioambientales.
- Los aparatos eléctricos son peligrosos para los niños. Mantenga a los niños alejados del aparato cuando está en funcionamiento y no les permita jugar con él.
- No deposite encima del aparato artículos que puedan quedar al alcance de los niños.
- Cuando la puerta está abierta, no deposite sobre ella ningún objeto pesado y no permita que los niños se sienten en ella. El aparato podrá volcarse o las bisagras de las puertas resultar dañadas.
Descripción del aparato
Puerta 2 Asa Pieza inferior 4 Bandeja 5 Rejilla
6 Panel de control 7 Placa de cocina 8 Lámpara 9 Elemento calentador del gratinador 10 Estantes
Panel de control
11 Indicador de avis 12 Placa de cocción frontal izquierda 13 Placa de cocción frontal derecha 14 Placa de cocción central
15 Mando de sistemas 16 Indicador del termostato Mando de la temperatura 13 Temporizador mecánico
Accesorios
OBSERVACIONES
Los accesorios suministrados pueden variar en función del modelo del aparato. Puede que algunos de los accesorios descritos en el manual del usuario no estén presentes en su aparato.
1. Manual del usuario
2. Bandeja estándar
Se utiliza para preparar pasteles, alimentos congelados y asados de gran tamaño.

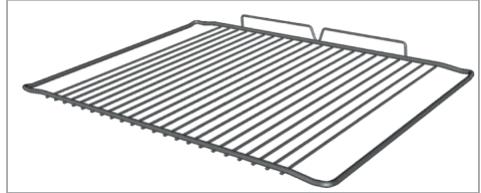

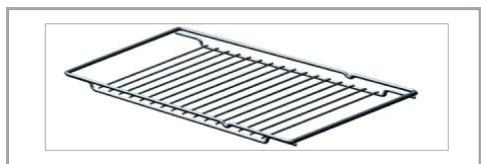

3. Rejilla
Se utiliza para asar y para colocar en el estante deseado los alimentos que se van a hornear, asar o guisar.

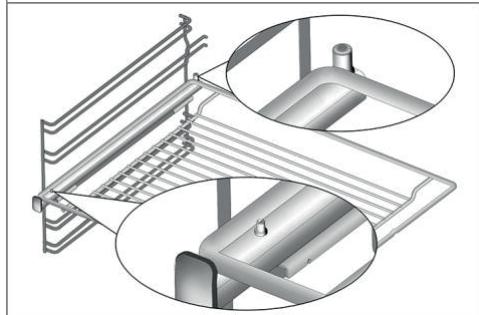

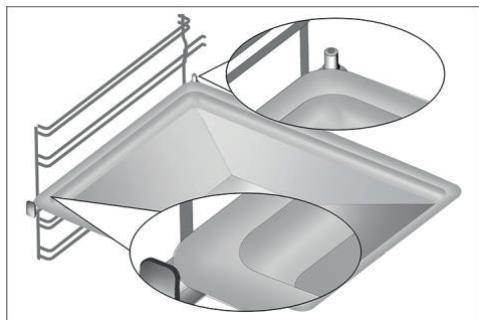

- Colocación correcta de la rejilla y la bandeja en los estantes telescópicos (Esta característica es opcional. Puede que no esté presente en su aparato).
Los estantes telescópicos le permiten colocar y retirar con facilidad las bandejas y la rejilla.
Cuando utilice la bandeja y la rejilla junto con los estantes telescópicos, asegúrese de que las clavijas situadas en la parte posterior del estante telescópico estén apoyadas contra los bordes de la rejilla o la bandeja.
Especificaciones técnicas
| GENERAL |
| Dimensiones externas (altura/anchura/ profundidad) | 850 mm/500 mm/500 mm |
| Voltaje/frecuencia | 220-240 V~; 50 Hz |
| Consumo energetico total | 6000 W |
| Tipo de cable / sección | mín. H05VV-F 3 x 2,5 mm² |

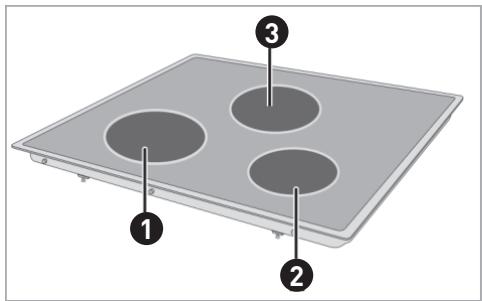

PLACA
| Quemadores |
| Frontal izquierda | Placa de coc>*</br> |
| Dimensiones | 180 mm |
| Potencia | 1700 W |
| Frontal derecha | Placa de coc>*</br> |
| Dimensiones | 140 mm |
| Potencia | 1200 W |
| Central | Placa de coc>*</br> |
| Dimensiones | 140 mm |
| Potencia | 1200 W |
| HORNO/GRATINADOR |
| Horno principal | Horno convencional |
| Lámpara interna | 15–25 W |
| Consumo energetico del gratinador | 1500 W |
Información básica: Los datos de las etiquetas energéticas de los hornos eléctricos respetan la norma EN 60350-1 / IEC 60350-1. Esos valores se determinan con condiciones de energía estándar y con las funciones de calentamiento inferior-superior o calentamiento con ventilador (si está disponible).
La clase de eficiencia energética se determina según la jerarquía, en función de si las funciones pertinentes están disponibles en el aparato o no. 1: Cocción con aire caliente envolvente económica, 2: Cocción turbo lenta, 3: Cocción turbo, 4: Calentamiento inferior/superior con ventilador, 5: Calentamiento inferior y superior.
OBSERVACIONES
Las especificaciones técnicas pueden cambiar sin previo aviso con el fin de mejorar la calidad del aparato.
Las ilustraciones presentes en el manual son esquemáticas y es posible que no se correspondan exactamente con su aparato.
Los valores que se indican en las etiquetas de los aparatos o en la documentación que los acompaña se obtienen en condiciones de laboratorio de acuerdo con las normativas pertinentes. Estos valores pueden variar en función de las condiciones de funcionamiento y entorno del aparato.
| Alimentación asignada (tensión en V, tipo de corrente y freccuencia en Hz) | 220-240 ~ 50 |
| Clase de protección electrica | Clase I |
| Función de calefacción por cavidad | Convección natural |
| Tipo de limpieza del hora | Manual |
| Número y tipo de bombilla | 1 x Incandescente E14 / 1 x Módulo LED / 1 x LED E14 // |
| Potencia de la iluminación en W por luz / total | X/X// |
| Illuminación sustituable por el usuario | Sí/No// |
| Potencia asignada total en W de la parte de hora | 1900 |
| Potencia asignada en W de la zona de coccción DELANTERA DERECHA | 1200 |
| Potencia asignada en W de la zona de coccción DELANTERA IZQUIERDA | 1700 |
| Potencia asignada en W de la zona de coccción CENTRAL | 1200 |
| Potencia asignada total en W de la parte de la placá de cucina | 4100 |
| Potencia asignada total en W | 6000 |
| País de fabricación | TURQUÍA |
Según el Reglamento UE 65/2014 y las normas armonizadas vigentes.
FICHA DEL PRODUCTO
| Marca | VALBERG |
| Código del producto | 967483 |
| Referencia del modelo | VC 50 W 205T |
| Índice de eficiência enerética por cavidad | X,X |
| Clase de eficiência enerética por cavidad | A |
| Consumo de energia en kWh por ciclo en el modo calor por convecccion por cavidad | 0,74 |
| Consumo de energia en kWh por ciclo en el modo calor por convecccion por cavidad | N/A |
| Número de cavidades | 1 |
| Fuente de calor por cavidad | Electricidad |
| Volumen en litres por cavidad | 54 |
Información adicional según el Reglamento UE 66/2014 y las normas armonizadas vigentes.
| Tipo de hora | Integrado |
| Masa neta del aparato en kg | 44,7 |
| Tipo de plaza de coccción | Eléctrica |
| Número de zonas y/o Areas de coccción | 3 |
| Tecnología de calefacción | Vitrocerámica halógena / Vitrocerámica radiante |
| Diámetro en cm de la superficie usable de la zona de coccción DELANTERA DERECHA | 140 |
| Consumo de energia en Wh/kg de la zona de coccción DELANTERA DERECHA | 1200 |
| Diámetro en cm de la superficie usable de la zona de coccción DELANTERA IZQUIERDA | 180 |
| Consumo de energia en Wh/kg de la zona de coccción DELANTERA IZQUIERDA | 1700 |
| Diámetro en cm de la superficie usable de la zona de coccción CENTRAL | 140 |
| Consumo de energia en Wh/kg de la zona de coccción CENTRAL | 1200 |
| Consumo de energia en Wh/kg de la plaza de cucina | 4100 |
Instalación
- La instalación del aparato debe ser efectuada por una persona cualificada, conforme a las normativas vigentes. De lo contrario, la garantía quedará anulada. El fabricante declina toda responsabilidad por los posibles daños derivados de la realización de los citados procedimientos por parte de personas no autorizadas, pudiendo declarar nula la garantía.
OBSERVACIONES
La preparación de la ubicación y de las instalaciones de electricidad son responsabilidad del cliente.
ATENCIÓN
La instalación del aparato debe efectuarse conforme a todas las normativas locales sobre gas y electricidad.
ATENCIÓN
Antes de proceder a la instalación, compruebe visualmente si el aparato presenta alguna anomalía. Si fuera el caso, no lo instale.
Los aparatos con anomalías suponen un riesgo para la seguridad.

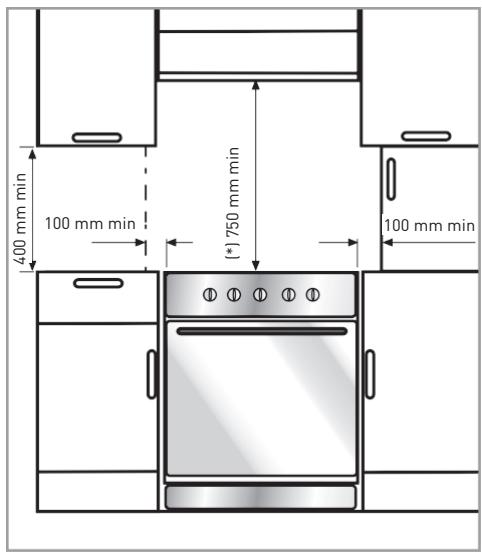

Antes de la instalación
- Para garantizar el espacio necesario para la circulación del aire bajo el aparato, recomendamos que lo instale sobre una superficie sólida de forma que las patas no estén situadas sobre una alfombra o cualquier otro tipo de superficie mullida.
- El suelo de la cocina debe poder resistir el peso del aparato más el peso adicional de los utensilios utilizados y de los alimentos.
- Puede utilizarlo con muebles a todos los lados, pero deje una separación lateral de 65 mm entre el aparato y cualquier pared, tabique o armario alto. Debe dejarse igualmente una distancia mínima de 400 mm sobre el nivel de la placa calefactora.
- Internacionalmente, para la realización de la colocación.
- Tiene posibilidad de colocarse en posición vertical sin nada a los lados. Deje una distancia mínima de 750 mm por encima de la superficie de la placa de cocina.
(*) Si va a instalar una campana extractora sobre la cocina, consulte las instrucciones de instalación del fabricante de la campana para tener información sobre la altura de instalación (mín. 650 mm). - Este aparato es un dispositivo de clase 1, es decir, puede colocarse con la parte trasera y uno de los lados contra una pared de la cocina, de un mueble de cocina u otro electrodoméstico de cualquier altura, siempre que el mueble o electrodoméstico ubicado al otro lado solo pueda ser de una altura igual o inferior. - Los muebles de cocina que se encuentren junto al aparato deben ser resistentes al calor (100 °C mín.).

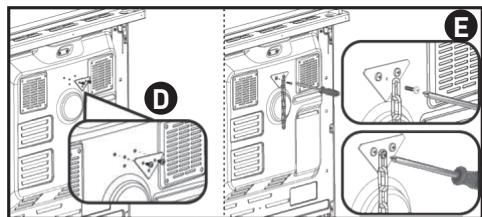

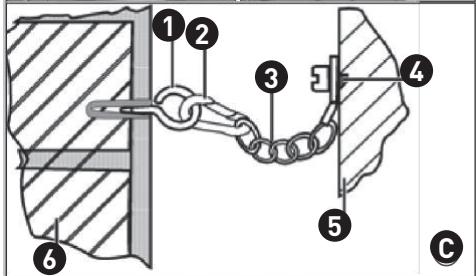

Cadena de seguridad
Si su aparato tiene 2 cadenas de seguridad:
- Para evitar que pierda el equilibrio, el horno debe fijarse mediante las dos cadenas suministradas con el propio horno. Fije el gancho a la pared de la cocina mediante un taco adecuado y enganche la cadena de seguridad al gancho mediante el mecanismo de cierre B.
1. Gancho estabilizador 2. Mecanismo de cierre 3. Cadena de seguridad 4. Fije con firmeza la cadena a la parte trasera del horno 5. Parte trasera del horno 6. Pared de la cocina
Si su aparato tiene 1 cadena de seguridad:
- Para evitar que el horno pierda el equilibrio, este debe fijarse mediante la cadena de seguridad suministrada con el propio horno.
- Siga los pasos mostrados en la imagen a continuación para asegurar la cadena de seguridad a su horno.
OBSERVACIONES
La cadena de seguridad debe ser lo más corta posible para evitar que el horno se incline hacia delante y estar colocada en diagonal para evitar la inclinación lateral.
- La cadena de estabilidad de la cocina diseñada para placas de cocción no se suministra con una muesca como soporte.
Instalación y conexión
- El aparato solo se debe instalar y conectar conforme a las normativas de instalación vigentes.
OBSERVACIONES
No instale el aparato en las proximidades de neveras o congeladores. El calor emitido por el aparato incrementa el consumo de energía de los aparatos de cocina.
- El aparato debe transportarse entre dos personas como mínimo.
- El aparato debe colocarse directamente sobre el suelo. No lo coloque sobre ninguna base o pedestal.
OBSERVACIONES
No utilice la puerta ni el asa para transportar o mover el aparato. La puerta, el picaporte o las bisagras podrían resultar dañados.
Conexión eléctrica
Conecte el aparato a una toma o línea provista de toma de tierra y protegida por un disyuntor en miniatura de capacidad adecuada, según se indica en la tabla «Especificaciones técnicas». Solicite a un electricista cualificado que instale una toma de tierra cuando utilice el aparato con o sin un transformador. Nuestra compañía no se hará responsable de ningún daño que pudiera derivarse del uso del aparato sin una instalación de toma de tierra conforme a la normativa local.
ATENCIÓN
La conexión del aparato a la red eléctrica será realizada exclusivamente por un técnico cualificado. El periodo de garantía del aparato comienza solo tras la correcta instalación.
El fabricante declina toda responsabilidad por los posibles daños derivados de la realización de los citados procedimientos por parte de personas no autorizadas.
ATENCIÓN
El cable de alimentación no debe estar aprisionado ni doblado o entrar en contacto con las piezas calientes del aparato.
Si el cable está dañado, deben sustituirlo un electricista cualificado. En caso contrario existe riesgo de descarga eléctrica, cortocircuito o incendio.
- Los datos de la red de suministro de electricidad deben corresponder a los de la placa de características del aparato. La placa de características puede verse al abrir la puerta o la tapa inferior o también se puede encontrar en la pared trasera del aparato, en función del tipo del aparato.
- El cable de corriente de su aparato debe ajustarse a los valores recogidos en la «Tabla de asignaciones».
ATENCIÓN
Antes de efectuar cualquier tipo de trabajo sobre la instalación eléctrica, desconecte el aparato de la red de alimentación eléctrica.
Existe un riesgo de descarga eléctrica.
Conexión del cable de alimentación
OBSERVACIONES
Al realizar el cableado, debe respetar las regulaciones eléctricas locales/nacionales y debe utilizar las tomas y enchufes apropiados para hornos. Si el límite de potencia del aparato es mayor que la capacidad de conducción de corriente a través del enchufe y la toma, conecte el aparato directamente a una instalación eléctrica fija sin utilizar un enchufe o una toma.
- En caso de que no sea posible desconectar todos los polos en la fuente de suministro eléctrico, debe conectarse una unidad de desconexión cuya separación entre
contactos sea de 3 mm como mínimo (fusibles, interruptores de seguridad de línea, contactores) y cuyos polos estén adyacentes al aparato (pero no encima de él), conforme a la normativa del IEE. El incumplimiento de estas instrucciones puede ocasionar problemas de funcionamiento y la anulación de la garantía del aparato.
- Se recomienda una protección adicional en forma de disyuntor de corriente residual.
Si el aparato se acompaña de un cable:
*Puente de cobre
En caso de conexión monofásica, realice la conexión de la forma que se indica a continuación:
- Cable marrón = L (fase)
- Cable azul = N (neutro)
- Cable verde/amarillo = E (tierra)
- Empuje el aparato hacia la pared de la cocina.
Ajuste de las patas del horno
- Puede que las vibraciones producidas durante el uso hagan que los recipientes de cocción se muevan. Esta situación peligrosa puede evitarse nivelando y equilibrando el aparato.
- Para su propia seguridad, asegúrese de que el aparato está nivelado; si fuese necesario, gire hacia la derecha o hacia la izquierda las patas ubicadas en su parte inferior hasta alinear el aparato con la encimera.
Comprobación final
- Vuelva a conectar el aparato a la corriente.
- Compruebe las funciones eléctricas.
Eliminación del aparato
- Guarde la caja de cartón original del aparato y transporte en ella el aparato. Siga las instrucciones indicadas en la caja. Si no dispone de la caja de cartón original, envuelva el aparato en plástico de burbujas o cartón grueso y sujételo con cinta adhesiva.
- Para impedir que la rejilla y la bandeja situadas en el interior del horno dañen la puerta del mismo, coloque una tira de cartulina en el interior de la puerta del horno de manera que quede alineada con la posición de las bandejas. Sujete con cinta adhesiva la puerta del horno a las paredes laterales.
- No utilice la puerta ni el asa para levantar o mover el aparato.
OBSERVACIONES
No coloque ningún objeto sobre el aparato y desplácelo en posición vertical.
OBSERVACIONES
Compruebe el aspecto general del aparato con el fin de identificar posibles daños producidos durante el transporte.
Preparaciones
Consejos para ahorrar energía
La siguiente información le ayudará a utilizar su aparato de forma respetuosa con el medio ambiente y a ahorrar energía.
- Utilice utensilios de cocina oscuros o esmaltados en el horno, ya que la transferencia del calor será mejor.
- Antes de cocinar sus platos, precaliente el horno si así se recomienda en el manual del usuario o en la receta.
- No abra con frecuencia la puerta del horno durante el proceso de cocción.
- Siempre que le sea posible, trate de preparar más de un plato en el horno al mismo tiempo. Puede cocinar colocando dos recipientes de cocina sobre la rejilla.
- Prepare más de un plato consecutivo, ya que así aprovechará que el horno está ya caliente.
- Puede ahorrar energía apagando el horno unos pocos minutos antes de la finalización del tiempo de cocción. No abra la puerta del horno.
- Descongele los platos congelados antes de cocinarlos.
- Utilice sartenes y cazuelas con tapa para cocinar. Sin tapa, el consumo de energía se multiplicará por 4.
- Seleccione el quemador más adecuado para el tamaño de la base del recipiente que vaya a utilizar. Seleccione siempre el recipiente de tamaño más adecuado para sus platos. Los recipientes más grandes requieren más energía.
- No olvide usar recipientes de base plana cuando cocine en placas eléctricas.
- Los recipientes de base más gruesa proporcionarán una mejor conducción del calor. Puede reducir hasta un tercio el consumo energético.
- Los recipientes deben ser compatibles con las zonas de cocción. La base de los recipientes no debe ser más grande que la zona de cocción.
- Mantenga limpias las zonas de cocción y las bases de los recipientes de cocina. La presencia de suciedad reducirá la conducción de calor entre la zona de cocción y la base del recipiente.
- Para procesos de cocción largos, apague la zona de cocción 5 o 10 minutos antes de que finalice el periodo de cocción. Puede ahorrar hasta un 20% de energía utilizando el calor residual.
La primera vez que utilice el aparato
Primera limpieza del aparato
OBSERVACIONES
La superficie podría resultar dañada por la acción de algunos detergentes o agentes de limpieza.
No utilice detergentes agresivos, polvos/cremas limpiadoras ni tampoco ningún objeto afilado.
- Retire todos los materiales de embalaje.
- Pase un paño humedecido, o una esponja, por todas las superficies del aparato y séquelo con un paño.
Primer calentamiento
Caliente el aparato durante unos 30 minutos y a continuación apáguelo. De esta forma eliminará cualquier residuo o capa que pueda quedar del proceso de fabricación.
ATENCIÓN
Las superficies calientes pueden causar quemaduras. El aparato podría alcanzar temperaturas elevadas durante su uso. Nunca toque los quemadores, las partes interiores del horno, los calentadores, etc., cuando estén calientes. Mantenga alejados a los niños. Utilice siempre guantes resistentes al calor al introducir platos en el horno caliente o al sacarlos.
Horno gratinador
- Saque del horno todas las bandejas del horno y la rejilla.
- Cierre la puerta del horno.
- Seleccione la potencia máxima del gratinador; consulte Cómo utilizar el gratinador.
- Deje el horno en funcionamiento durante 15 minutos.
- Apague el gratinador; consulte Cómo utilizar el gratinador.
OBSERVACIONES
Puede que el horno desprenda humo y olores durante un par de horas la primera vez que se calienta. Esto es bastante normal. Asegúrese de que la habitación está bien ventilada para permitir la salida del humo y olores. Evite inhalar directamente los humos y olores que el aparato emite.
Horno eléctrico
- Saque del horno todas las bandejas del horno y la rejilla.
- Cierre la puerta del horno.
- Seleccione la posición Static (Estático).
- Seleccione la potencia máxima del gratinador; consulte cómo utilizar el horno eléctrico.
- Deje el horno en funcionamiento durante 30 minutos.
- Apague el horno; consulte cómo utilizar el horno eléctrico.
Cómo usar la placa
ATENCIÓN
Nunca vierta en una sartén una cantidad de aceite superior a un tercio de su capacidad. No deje la placa desatendida mientras se calienta el aceite. Los aceites sobrecalentados suponen un riesgo de incendio. Nunca trate de extinguir un incendio con agua. Si el aceite prende, cubra el recipiente con una manta ignífuga o un paño húmedo. Apague la placa si es seguro hacerlo y llame a los bomberos.
- Antes de freír alimentos, séquelos siempre bien y deposítelos con suavidad en el aceite caliente. Asegúrese de que los alimentos congelados se hayan descongelado completamente antes de freírlos.
- No cubra los recipientes en los que caliente aceite.
- Coloque las ollas y cazuelas de forma que sus asas no queden situadas encima de la placa o los quemadores, para evitar que se calienten. No utilice recipientes que no mantengan bien el equilibrio y puedan volcarse con facilidad.
- No coloque recipientes vacíos en las zonas de cocción activas, ya que podrían dañarse.
- Si utiliza las zonas de cocción sin haber colocado encima un recipiente, el aparato podrá sufrir daños. Apague las zonas de cocción una vez completada la cocción.
- Dado que la superficie del aparato podrá estar caliente, no coloque sobre ella recipientes de plástico o aluminio.
- Limpie inmediatamente cualquier residuo de dichos materiales que pueda caer sobre la superficie.
- No se recomienda tampoco el uso de este tipo de recipientes para conservar alimentos.
- Utilice únicamente recipientes de base plana.
- Deposite una cantidad adecuada de alimentos en las ollas y cazuelas. De esta forma evitará limpiezas innecesarias por rebosamiento.
- No deposite las tapas de las ollas y cazuelas sobre las zonas de cocción.
- Coloque las ollas de forma que queden centradas en la zona de cocción. Cuando desee cambiar de zona de cocción un recipiente, levántelo y deposítelo sobre la resistencia de cocción, en lugar de deslizarlo.
Consejos sobre placas vitrocerámicas
- La superficie vitrocerámica es resistente al calor y no se ve afectada por las grandes diferencias de temperatura.
- No utilice la superficie vitrocerámica como almacén o como tabla de corte.
- Utilice únicamente ollas y cazuelas con bases mecanizadas. Los bordes angulados pueden rayar la superficie.
- No utilice recipientes de aluminio. El aluminio daña la superficie vitrocerámica.
- Los productos derramados pueden dañar la superficie vitrocerámica y causar incendios.
- No utilice recipientes de base cóncava o convexa.
- Utilice únicamente ollas y cazuelas de base plana, ya que facilitan la transferencia del calor.
- Si el diámetro del recipiente es demasiado pequeño, estará derrochando energía.
Uso de las placas
1 Placa de cocción de 18-20 cm 2 Placa de cocción de 14-16 cm 3 Placa de cocción de 14-16 cm
(Las medidas indicadas representan los diámetros aconsejados para las cazuelas y sartenes a utilizar).
ATENCIÓN
No deje caer ningún objeto sobre la placa. Incluso los objetos pequeños, como por ejemplo un salero, pueden dañarla.
No utilice la placa si está resquebrajada. Podría penetrar agua en las grietas y causar un cortocircuito.
Si la superficie presenta cualquier tipo de daño (p. ej. grietas visibles), apague inmediatamente el aparato para reducir el riesgo de descarga eléctrica.
- La placa vitrocerámica dispone de un indicador de funcionamiento y un indicador de advertencia de zona caliente.

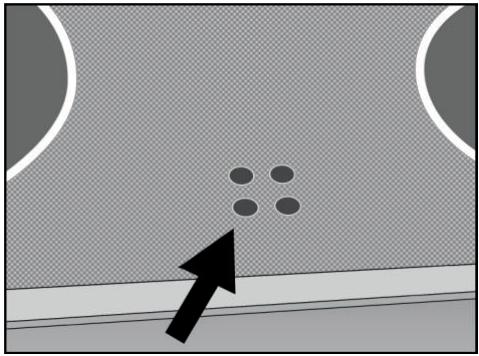

- El indicador de advertencia de zona caliente indica la ubicación de la placa calefactora y permanece encendido hasta que la placa se apaga. Cuando la temperatura de la placa se reduce hasta un nivel que permita el contacto con la mano, el indicador de advertencia se apaga. El parpadeo del indicador de advertencia de zona caliente no debe considerarse una anomalía.
Encendido de las placas cerámicas
Las placas se controlan a través de los mandos de control de la placa. Para obtener la potencia de cocción deseada, gire los mandos de control de la placa hasta el nivel correspondiente.
| Nivel de coccción | 1 | 2 - 3 | 4 - 6 |
| calentar | cocer o cocinar a fuego lento | cocinar, asar, hervir |
Apagado de las placas cerámicas
Gire el mando de la placa hasta la posición de apagado (superior).
Cómo usar el horno
Información general sobre la repostería, el asado y las parrilladas
ATENCIÓN
Las superficies calientes pueden causar quemaduras.
El aparato podrá alcanzar temperaturas elevadas durante su uso. Nunca toque los quemadores, las partes interiores del horno, los calentadores, etc., cuando estén calientes. Mantenga alejados a los niños.
Utilice siempre guantes resistentes al calor al introducir platos en el horno caliente o al sacarlos.
ATENCIÓN
Tenga cuidado al abrir la puerta del horno, ya que puede salir vapor.
El vapor puede provocar quemaduras en sus manos, su cara o sus ojos.
Consejos sobre la repostería
- Utilice bandejas metálicas adecuadas y provistas de un recubrimiento antiadherente, recipientes de aluminio o moldes de silicona resistentes al calor.
- Optimice el uso del espacio en la bandeja.
- Coloque el molde de horneado en el centro del estante.
- Seleccione la posición de estante adecuada antes de encender el horno o el gratinador. No cambie la posición del estante cuando el horno esté caliente.
- Mantenga la puerta del horno cerrada.
Consejos sobre el asado
- Aderece antes de la cocción los pollos enteros y las grandes piezas de carne, por ejemplo, con zumo de limón o pimienta negra, y así mejorará los resultados de la cocción.
- Una pieza de carne con huesos tarda entre 15 o 30 minutos más en asarse que una pieza de las mismas características deshuesada.
- Por cada centímetro de grosor de la carne se requieren entre 4 y 5 minutos más de cocción.
- Deje reposar la carne bajo el horno unos 10 minutos una vez finalizado el tiempo de cocción. El jugo se distribuirá mejor por todo el asado y no se derramará al cortar la carne.
- Los pescados deben depositarse en una bandeja resistente al calor que se colocará en el estante central o inferior.
Consejos para las parrilladas
Al asar a la parrilla carnes, pescados o aves, estas se doran rápidamente, cobran una agradable costra y no se secan. Las piezas planas, las brochetas y las salchichas, como las verduras con un alto contenido en agua (p. ej. tomates y cebollas) son particularmente adecuadas para el asado a la parrilla.
- Distribuya las piezas que vaya a gratinar sobre la rejilla o sobre la bandeja de horno con la rejilla de forma que el espacio cubierto no exceda las dimensiones del calentador.
- Introduzca la rejilla o la bandeja de horno con la rejilla en el nivel deseado del horno. Si va a utilizar la rejilla, coloque la bandeja de horno en el estante inferior para recoger la grasa. La bandeja de horno a introducir debe tener el tamaño suficiente para cubrir toda la superficie del gratinador. Es posible que esta bandeja no se suministre con el aparato. Ponga un poco de agua en la bandeja de horno para poder su posterior limpieza.
ATENCIÓN
Los alimentos no adecuados para el asado a la parrilla suponen un riesgo de incendio. Solo deben asarse a la parrilla alimentos adecuados para el calor intenso de este proceso.
No coloque los alimentos demasiado cerca de la parte trasera de la parrilla. Ese es el lugar más caliente y los alimentos con grasa podrían incendiarse.
Cómo utilizar el horno eléctrico
Selección de la temperatura y del modo de configuración
1 Mando de sistemas. Mando de la temperatura.
- Ajuste el temporizador del horno en el tiempo de cocción deseado; consulte Uso del reloj del horno.
- Sitúe el mando de sistemas en el modo de funcionamiento bajo.
- Fije el mando de la temperatura en la temperatura deseada.
El horno se calentará hasta alcanzar la temperatura seleccionada y la mantendrá. Durante el calentamiento, el indicador de la temperatura permanece encendido.
Apagado del horno eléctrico
- Sitúe el temporizador del horno en la posición de apagado.
OBSERVACIONES
Cuando el temporizador esté ajustado a una determinada hora, se apagará automáticamente; consulte Uso del reloj del horno.
Coloque el mando de funciones y el selector de temperatura en la posición de apagado (posición superior).
Modos de funcionamiento
El orden de los modos de funcionamiento que aquí se muestra puede variar con respecto a su aparato.
Calentamiento superior e inferior
El calentamiento superior e inferior está en funcionamiento. Los alimentos se calientan simultáneamente desde arriba y desde abajo. Por ejemplo, este modo de calentamiento es adecuado para bizcochos, repostería o guisos en moldes de horno. Cocine con una sola bandeja.
Calentamiento superior
Solo el calentamiento superior está en funcionamiento. Por ejemplo, es adecuado para pasteles con glaseado y alimentos cuya parte superior desea dorar.
Calentamiento inferior
Solo el calentamiento inferior está en funcionamiento. Por ejemplo, es adecuado para pizzas y para dorar la parte inferior de los platos.
Gratinador grande
El gratinador grande situado en la parte superior del horno está en funcionamiento. Es adecuado para asar a la parrilla una gran cantidad de carne.
- Para asar a la parrilla, coloque porciones de tamaño grande o mediano en el estante adecuado bajo la resistencia del gratinador.
- Seleccione el máximo valor para la temperatura.
- Dé la vuelta a los alimentos a mitad de la cocción.
Uso del reloj de hora
Inicio de la cocción
OBSERVACIONES
Para poder utilizar el horno, debe seleccionar el modo de cocción y a continuación ajustar la temperatura deseada y fijar el tiempo de cocción. En caso contrario, el horno no funciona.
- Gire el mando de ajuste horario hacia la referencia para seleccionar el tiempo de cocción.
- Introduzca el plato en el horno.
- Seleccione la temperatura y el modo de configuración; consulte cómo utilizar el horno eléctrico. El horno se calentará hasta alcanzar la temperatura seleccionada y la mantendrá hasta el final del periodo de cocción seleccionado.
- Una vez se agote el tiempo de cocción, el botón de ajuste horario girará automáticamente hacia la izquierda. Se escuchará una alarma que indica la finalización del tiempo ajustado y el apagado del aparato.
OBSERVACIONES
Si no desea utilizar la función del temporizador, gire el mando hacia la izquierda hasta el símbolo en forma de mano.
- Apague el horno mediante los mandos de ajuste horario, de sistemas o de temperatura.
Apagado del horno antes de la hora fijada
- Gire el mando de ajuste horario hacia la izquierda hasta que se detenga.
- Apague el horno mediante los mandos de sistemas o de temperatura.
Tabla de tiempos de cocción
OBSERVACIONES
Los tiempos que se indican en esta tabla son una simple guía, ya que pueden variar debido a la temperatura, el grosor y el tipo de alimento, así como a sus propias preferencias culinarias.
OBSERVACIONES
El primer estante del horno es el estante inferior.
| Plato | Recipiente de coccción | Posición de la rejilla | Temperatura (°C) | Tiempo de coccciónapproximado (min.) |
| Bizcochos en bandeja | Bandeja de hora 24-26 cm | 3 | 170-180 | 25-35 |
| Bizcochos en molde | Molde paraBizcochos de 18-22 cm | 3 | 170-180 | 35-45 |
| Galletas | Bandeja de hora | 3 | 170-190 | 25-35 |
| Milhojas crujiente | Bandeja de hora | 3 | 180-190 | 25-35 |
| Donuts | Bandeja de hora | 3 | 160-180 | 25-35 |
| Repostería | Bandeja de hora | 3 | 200 | 40-50 |
| Masa madre | Bandeja de asar | 3 | 200 | 35-45 |
| Pasta de mantequilla | Bandeja de hora | 3 | 180-190 | 25-35 |
| Pasta choux | Bandeja de hora | 3 | 180-190 | 40-50 |
| Lasaña | Bandeja profunda | 3 | 170-180 | 40-50 |
| Pizza | Bandeja de hora | 3 | 200-220 | 15-20 |
| Filete | Bandeja de hora | 3 | 15 min. 250/ max. * | 110-120 |
| Pierna de cordero | Bandeja de hora | 3 | 15 min. 250/ max. * | 70-90 |
| Pollo asado | Bandeja de hora | 3 | 15 min. 250/ max. * | 60-70 |
| Pavo (5,5 kg) | Bandeja de hora | 3 | 25 min. 220* | 180-240 |
| Pescado | Bandeja de hora | 3 | 200*律师事务所 | 15-25 |
Cómo utilizar el gratinador
ATENCIÓN
Cierre la puerta del horno cuando utilice el gratinador. Las superficies calientes pueden causar quemaduras.
- Durante el gratinado, gire el mando de ajuste horario hacia la derecha hasta el símbolo de la mano.
Encendido del gratinador
- Gire el mando de sistemas hasta el símbolo de gratinado que desee.
- A continuación, fije la temperatura que desee para el gratinador.
- En caso necesario, precaliente el horno durante unos 5 minutos.
La luz de la temperatura se enciende.
Apagado del gratinador
- Gire el mando de sistemas hasta la posición de apagado (posición superior).
ATENCIÓN
Los alimentos no adecuados para el asado a la parrilla suponen un riesgo de incendio. Solo deben asarse a la parrilla alimentos adecuados para el calor intenso de este proceso.
No coloque los alimentos demasiado cerca de la parte trasera de la parrilla. Ese es el lugar más caliente y los alimentos con grasa podrían incendiarse.
Tabla de tiempos de cocción para el gratinado
Gratinado con el gratinador eléctrico
| Alimento | Posición de la rejilla | Temperatura recomendada (°C)** | Tiempo de gratinado (aprox.) |
| Pescado | 3-4 | 250/máx. | 20-25 min. # |
| Alas o muslos de pollo | 3-4 | 250/máx. | 15-20 min. |
| Chuletas de cordero | 3-4 | 250/máx. | 12-15 min. |
| Ternera asada | 3-4 | 250/máx. | 15-25 min. # |
| Chuletas de ternera | 3-4 | 250/máx. | 15-25 min. # |
En función del grosor **Si no se puede ajustar la temperatura del gratinador de su aparato, este funciona a la temperatura recomendada.
Mantenimiento y cuidados
- La limpieza a intervalos regulares del aparato prolongará su vida útil y reducirá la frecuencia de aparición de los problemas más frecuentes.
ATENCIÓN
Desconecte el aparato de la red de alimentación antes de iniciar las tareas de mantenimiento y limpieza. Existe un riesgo de descarga eléctrica.
ATENCIÓN
Antes de limpiar el aparato, déjelo que se enfríe.
Las superficies calientes pueden causar quemaduras.
- Limpie el aparato concienzudamente después de cada uso. De esta manera eliminará los residuos de alimentos con mayor facilidad, evitando que se quemen la próxima vez que utilice el aparato.
- No es necesario usar agentes limpiadores especiales para limpiar el aparato. Limpie el aparato con un paño suave, o una esponja, humedecido en agua caliente con un producto limpiador y séquelo con un paño suave.
- Asegúrese de estar bien la placa para la limpieza y de retirar inmediatamente cualquier líquido derramado.
- No utilice productos de limpieza que contengan ácido o cloro para limpiar las superficies inoxidables y el asa. Utilice un paño suave
con un detergente líquido no abrasivo para la limpieza de estas partes, procurando pasar el paño siempre en la misma dirección.
OBSERVACIONES
La superficie podría resultar dañada por la acción de algunos detergentes o agentes de limpieza.
No utilice detergentes agresivos, polvos/cremas limpiadoras ni tampoco ningún objeto afilado.
OBSERVACIONES
No use limpiadores al vapor para limpiar el aparato, ya que esto podría causar una descarga eléctrica.
Limpieza de la placa
Superficies vitrocerámicas
- Pase por la superficie vitrocerámica un paño humedecido en agua fría, con cuidado de no arrastrar residuos, y séquela con un paño suave. Los residuos podrán dañar la superficie vitrocerámica la próxima vez que utilice la placa.
- Los residuos que se hayan secado sobre la superficie vitrocerámica no deben eliminarse bajo ningún concepto con cuchillas de hoja curva, lana de acero o utensilios similares.
- Elimine las manchas de calcio (manchas amarillas) con una pequeña cantidad de producto antical comercial o bien con vinagre o zumo de limón.
- Si la superficie presenta un grado alto de suciedad, aplique el producto de limpieza con una esponja
y espere hasta que se haya absorbido bien. A continuación limpie la superficie de la placa con un paño humedecido.
OBSERVACIONES
Los alimentos azucarados como la crema o el almíbar deben eliminarse inmediatamente, sin esperar a que la superficie se enfríe. De lo contrario, la superficie vitrocerámica podrá sufrir daños permanentes.
- Es posible que, con el tiempo, los recubrimientos y otras superficies sufran una ligera decoloración, cosa que no afectará al funcionamiento del aparato.
- La decoloración y la aparición de manchas en la superficie vitrocerámica es normal, no un defecto.
Limpieza del panel de control
Limpie el panel y los mandos de control con un paño húmedo y a continuación séquelos.
OBSERVACIONES
Si su aparato viene con botones/mandos, no retire los mandos de control para limpiar el panel de control.
OBSERVACIONES
Puede dañar el panel de control.
Limpieza del horno
Limpieza de las paredes laterales (varía en función del modelo del aparato). (Esta característica es opcional. Puede que no esté presente en su aparato).
Retire la sección frontal del rail lateral tirando de ella en dirección opuesta a la pared lateral. Extraiga completamente el rail lateral tirando del mismo hacia usted.
Paredes catalíticas
(Esta característica es opcional. Puede que no esté presente en su aparato).
Es posible que las paredes laterales internas A y/o la pared trasera B de su aparato estén recubiertas de un esmalte catalítico. Las paredes catalíticas presentan un color claro mate y una textura porosa. Las paredes catalíticas del horno no deben limpiarse. Gracias a su estructura porosa, las superficies catalíticas absorben la grasa y una vez que se llenan comienzan a brillar. En caso de que esto suceda, se recomienda calentar las piezas.
Limpieza al vapor fácil
La función facilita la limpieza porque la suciedad se ablanda por medio del vapor que se forma en el interior del horno y las gotas de
agua que se condensan en sus superficies interiores (siempre y cuando no se espere demasiado tiempo a aplicarla).
- Retire todos los accesorios del interior del horno.
- Vierta 300 ml de agua en la bandeja del horno y coloque la bandeja en el segundo nivel del horno.
- Ajuste el horno en el modo de limpieza al vapor fácil a una temperatura de 100 °C durante 25 minutos.
- Abra la puerta y pase una esponja o un paño húmedo por las superficies interiores.
- Elimine la suciedad persistente con un paño suave, o una esponja, humedecido en agua caliente con un producto limpiador y pase a continuación un paño seco.
OBSERVACIONES
Durante el modo de limpieza fácil con vape, el agua que se coloca en la bandeja para ablandar la suciedad presente en la cavidad del horno se evaporará y condensará en la cavidad del horno y en el cristal interior de la puerta del horno, por lo que el agua podrá gotear cuando se abra la puerta del horno. Limpie la condensación tan pronto como abra la puerta del horno.
Limpieza de la puerta del horno
Limpie la puerta del horno con un paño suave, o una esponja, humedecido en agua caliente con un producto limpiador y séquela con un paño suave.
OBSERVACIONES
No use limpiadores abrasivos fuertes ni raspadores afilados de metal para limpiar la puerta del horno. Podría rayar la superficie y romper el cristal.

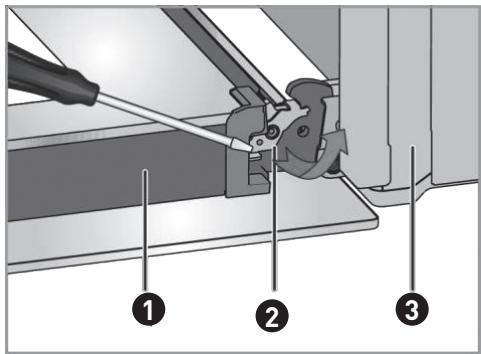

Retirada de la puerta del horno
- Abra la puerta frontal ①.
- Abra los clips del alojamiento de la bisagra ② ubicados a derecha e izquierda de la puerta frontal haciendo presión sobre ellos hacia abajo tal y como se ilustra en la figura.

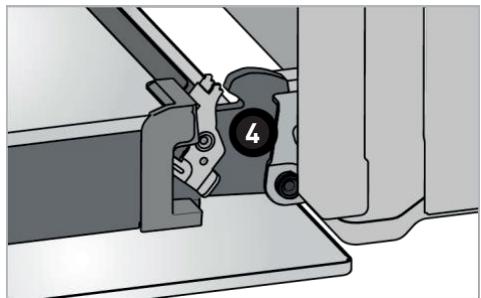

Puerta 2 Bloqueo de la bisagra (posición cerrada) Horno ● Bloqueo de la bisagra (posición abierta)
- Abra la puerta frontal hasta la mitad de su recorrido.
- Retire la puerta frontal tirando de ella hacia arriba para liberarla de las bisagras derecha e izquierda.
OBSERVACIONES
Para volver a colocar la puerta, efectúe este mismo procedimiento en sentido inverso. No olvide cerrar los clips del alojamiento de las bisagras una vez vuelva a colocar la puerta.

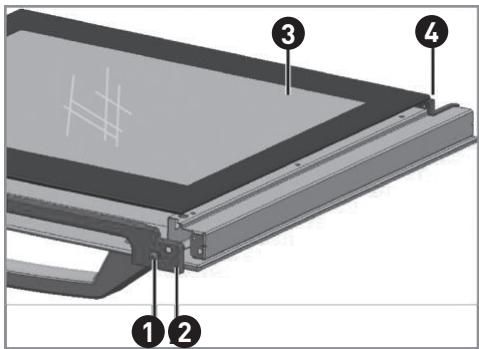

Retirada del vidrio interior de la puerta
(Esta característica es opcional. Puede que no esté presente en su aparato).
El panel de vidrio interior de la puerta del horno puede retirarse para su limpieza.
- Abra la puerta del horno.
1 Tornillo 2 Perfil 3 Panel de vidrio interior 4 Ranura de plástico
- Retire el tornillo 1 con un destornillador.
- Retire el perfil ② y sujete el vidrio interior ③
- A continuación, vuelva a montar la puerta, ponga el panel de vidrio en las ranuras de plástico y monte el perfil.
Sustitución de la lámpara del horno
ATENCIÓN
Antes de sustituir la bombilla del horno, asegúrese de que el aparato está desconectado de la alimentación y se haya enfriado para evitar el riesgo de una descarga eléctrica.
Las superficies calientes pueden causar quemaduras.
OBSERVACIONES
La lámpara del horno es una bombilla eléctrica especial, capaz de resistir temperaturas de hasta 300°C. Más información en Especificaciones Técnicas. Puede solicitar lámparas de horno de recambio a los agentes de mantenimiento autorizados.
OBSERVACIONES
La posición de la lámpara puede variar con respecto a la ilustración.
La luz realizada en este aparato no es adecuada para la iluminación de una estancia doméstica. La finalidad de esta lámpara es poder ayudar al usuario a ver los productos alimenticios.
Las lámparas realizadas en este aparato tienen que soportar condiciones físicas extremas como temperaturas superiores a 50°C.
- Si la lámpara del horno es de tipo A como la mostrada en la figura siguiente, retírela girándola como se muestra en la figura y reemplácela. Si la lámpara es de tipo B, tire de ella para retirarla como se muestra en la figura y reemplácela.
- Vuelva a colocar la cubierta de vidrio.
Si su horno dispone de una lámpara redonda:
- Desconecte el horno de la red eléctrica.
- Gire la cubierta de vidrio en la dirección contraria a las agujas del reloj para retirarla.
Resolución de problemas
| Problemas | Causas poteciales | Solutaciones |
| ·Elorno despendevapor cuando está enfuncionamiento. | ·La formación de vapordurante elFuncionamentees normal. | ·Esto no constituyeneingúnuna anomalía. |
| ·El aparato emiteruidos metálicos duranteel calentamiento y elenfiambre. | ·Las piezas metálicasse calientan y;puedeexpandirse y Causear rudo. | ·Esto no constituyeneingúnuna anomalía. |
| ·El aparato no funciona. | ·El fusible de red estádefectuoso o se ha fundido. | ·Compruebe los fusiblescontentados en la caja defusibles. En caso necasario,sustitúyalos o reactívelos. |
| ·El aparato no estáconectada a una toma detierra. | ·Compruebe la conexióndel enchufe. |
| ·La luz del hora nofunciona. | ·La lámpara del hora estádefectuosa. | ·Sustituya la lámpara delhorno. |
| ·Hay un corte en elsuministro electrico. | ·Compruebe si haycorriente electrica.Compruebe los fusibles delcaja de fusibles. En caso necasario, sustitúyalos oractívelos. |
| ·El hora no se calienta. | ·Es possible que no sehay configurado undeterminada función dedoccción y/o temperatura. | ·Configure el hora aundeterminada función dedoccción y/o temperatura.Ajuste la hora.(En aparatos provistodes horno microondas, eltemporizador controlaúnically el horno microondas).Compruebe si haycorriente electrica.Compruebe los fusibles delcaja de fusibles. En caso necasario, sustitúyalos oractívelos. |
| ·En modelosequipadoscon temporizador, este no seha ajustado. |
| ·Hay un corte en elsuministro electrico. |
| Problemas | Causas potencias | Solutaciones |
| • (En los modelos con temporizador). El reloj parpadea o el símbolo del reloj está encendido. | • Se ha producido un corte de suministro electrico. | • Ajuste la hora / Apague el aparato y vuelva a encenderlo. |
OBSERVACIONES
Consulte con un servicio técnico autorizado o con la tienda donde haya adquirido el aparato si no puede solucionar el problema antes de seguir las instrucciones de esta sección. No intente reparar usted mismo un aparato defectuoso.
Embalaje y medioambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medio ambiente, ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos), que significa que al final de su vida útil no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por ello que su aparato, tal y como se señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
