MANUAL DE USUARIO GC 60 4CC S 701T VALBERG
Este producto tiene una garantía por un periodo de 3 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante la presentación del comprobante de compra.
Cocina de libre instalación
Freistehender Herd
965401
CG 60 4CC S 701T(v2)
GUIDE D'UTILISATION 02
HANDLEIDING 42
MANUAL DEL USUARIO 82
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT

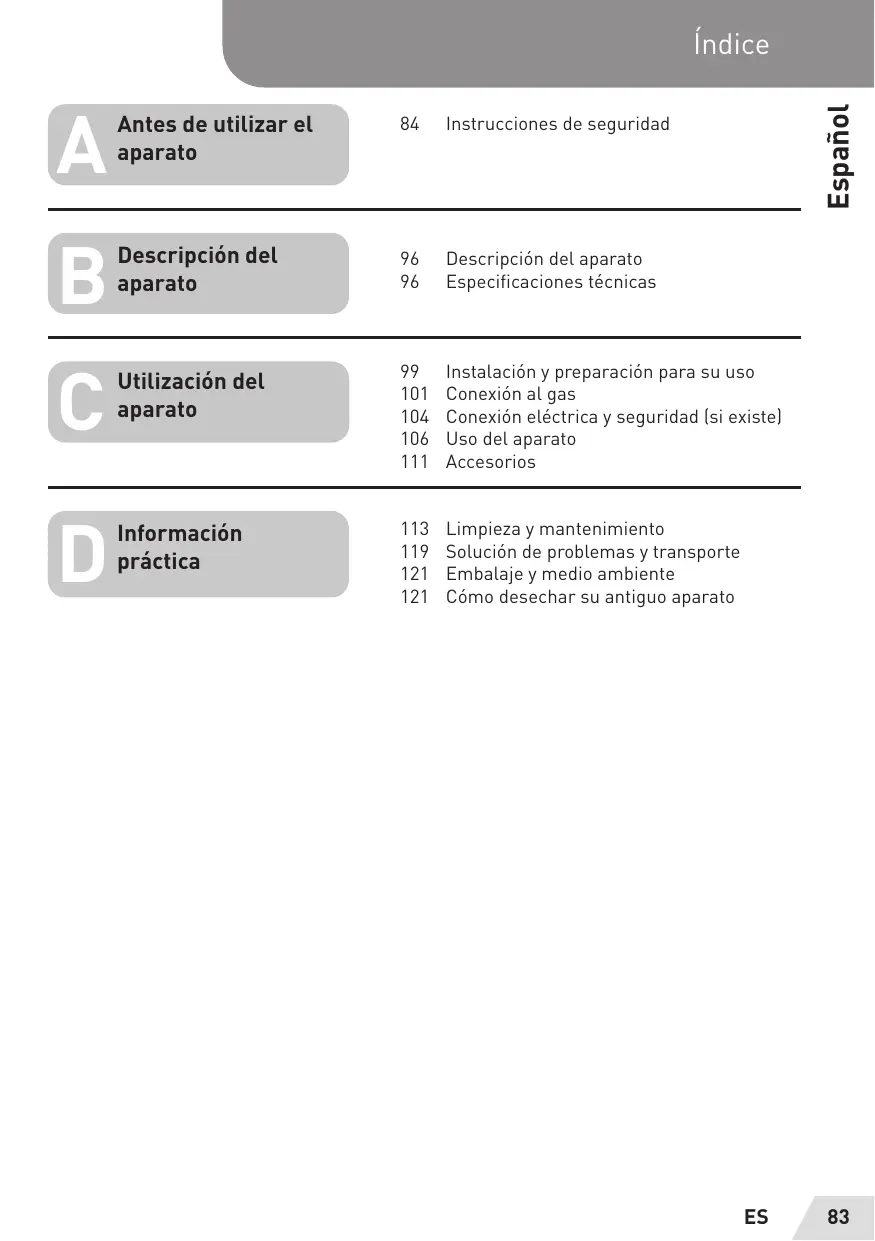

| A Antes de utiliser el aparato | 84 | Instrucciones de seguridad |
| B Descripción del aparato | 96 | Descripción del aparato |
| 96 | Especillasstonicas |
| C Utilización del aparato | 99 | Instalación y preparación para su uso |
| 101 | Conexión al gas |
| 104 | Conexión electrónica y sécurité (si existe) |
| 106 | Uso del aparato |
| 111 | Accesorios |
| D Información practica | 113 | Limpieza yostenimiento |
| 119 | Solutución de problemas y transporte |
| 121 | Embalaje y medio ambiente |
| 121 | Cómo desechar su antiguo aparato |
Instrucciones de seguridad
- Lea atentamente el presente manual del usuario antes de utilizar su aparato y guárdelo en un lugar accesible para poder consultarlo posteriormente.
- Este manual ha sido preparado para varios modelos, por lo que puede que su aparato no disponga de todas las unidades descritas en el mismo. Por esta razón, es importante prestar una especial atención a las imágenes durante la lectura de este manual del usuario.
Advertencias generales de seguridad
- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con sus capacidades físicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos o la experiencia necesarios, siempre y cuando estén supervisados y hayan sido informados para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben encargarse de la limpieza y mantenimiento que debe realizar el usuario.
ATENCIÓN
Este aparato y sus superficies accesibles se calientan durante su utilización. No toque los elementos calefactores. Es conveniente mantener alejados a los niños menores de 8 años, a menos que estén bajo vigilancia permanente.
No intente NUNCA sofocar un incendio con agua: apague el aparato y cubra las llamas con una tapa o una manta ignífuga, por ejemplo.
ATENCIÓN
El procedimiento de cocción debe supervisarse. Debe vigilar cualquier proceso de cocción de forma permanente, incluso si es corto.
ATENCIÓN
Si deja cocer los alimentos sin vigilancia en una placa de cocina utilizando materias grasas o aceites, podría provocar una situación de peligro y tener un incendio.
ATENCIÓN
Riesgo de incendio: no coloque objetos sobre las superficies de cocción.
ATENCIÓN
Si la superficie de cocción está agrietada, desenchufe el aparato de la alimentación para evitar cualquier riesgo de descarga eléctrica.
- Se recomienda no colocar objetos metálicos, como cuchillos, tenedores, cucharas y tapas, sobre la placa de cocción, ya que pueden calentarse.
- Cuando haya terminado de utilizar la placa de cocina, apáguela mediante el dispositivo de control; no confíe esta operación al detector de ollas.
- Si la placa de cocina encastrable dispone de una tapa, limpie los restos de comida que haya sobre la tapa antes de abrirla. Se recomienda dejar enfriar
la placa de cocina antes de cerrar la tapa.
- El aparato no puede ponerse en funcionamiento mediante un temporizador externo ni un sistema de mando a distancia separado.
ATENCIÓN

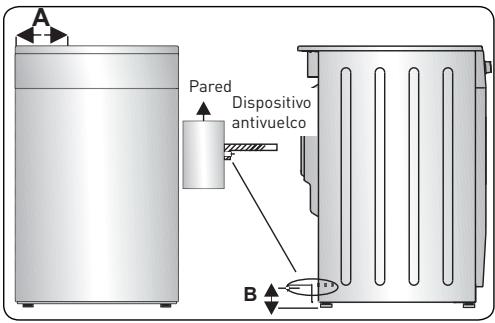

Debe instalarse el dispositivo de estabilización para evitar que el aparato vuelque. (Para más información, consulte el manual de instalación del kit de estabilización).
- El aparato se calienta durante su uso. No toque los elementos calefactores situados en el interior del horno.
- Los tiradores pueden estar calientes, incluso cuando se ha estado utilizando normalmente durante un corto periodo de tiempo.
- No utilice productos de mantenimiento abrasivos ni rascadores metálicos duros para limpiar la puerta de cristal del horno, podrían arañar la superficie y romper el cristal.
- No use aparatos de limpieza con vapor.
ATENCIÓN
Asegúrese de haber desconectado el aparato de la corriente antes de cambiar la bombilla para evitar cualquier riesgo de descarga eléctrica.
ATENCIÓN
Las partes accesibles pueden calentarse durante el funcionamiento. Se recomienda mantener a los niños lejos del aparato.
- Su aparato está fabricado conforme a todas las normas y reglamentaciones locales e internacionales vigentes.
- Las operaciones de mantenimiento y de reparación deben ser efectuadas por técnicos de mantenimiento autorizados. La instalación y las obras de reparación efectuadas por un técnico no autorizado pueden resultar peligrosas. No transforme ni modifique las características del aparato. Los dispositivos de protección no adaptados al aparato de cocción podrían provocar accidentes.
- Antes de su instalación, asegúrese de que las condiciones de distribución local (naturaleza y presión del gas y tensión y frecuencia eléctrica) y la configuración del aparato son compatibles. Las condiciones de configuración de este aparato están indicadas en la placa de características.
ATENCIÓN
Este aparato sirve únicamente para fines de cocción y está asignado exclusivamente a un uso doméstico. No debe utilizarse con otros fines, como la calefacción de un local, ni con fines comerciales.
- No utilice el tirador de la puerta del horno para levantar o desplazar el
aparato.
- Este aparato no está conectado a un dispositivo de evacuación de productos de combustión. Debe instalarse y conectarse según las reglas de instalación vigentes. Debe prestar especial atención a los requisitos exigidos en cuestiones de ventilación.
- El quemador dispone de un dispositivo de control de la llama que no debe accionarse durante más de 15 segundos. Si, transcurridos esos 15 segundos, el quemador no se enciende, deje de accionar el dispositivo, abra la puerta del horno y espere al menos un minuto antes de volver a intentar encender el quemador.
- En caso de extinción accidental de las llamas del quemador, cierre el mando del quemador hasta la posición de parada y no intente volver a encender el quemador durante al menos
un minuto.
- Estas instrucciones son válidas exclusivamente si el símbolo de su país figura en el aparato. Si este símbolo no figura en el aparato, consulte las instrucciones técnicas que describen cómo modificar el aparato para adaptarlo a las condiciones de utilización del país.
- Se han tomado todas las precauciones necesarias para garantizar su seguridad. Como el vidrio puede romperse, límpielo con cuidado para no arañarlo. Evite golpear el vidrio con los utensilios de cocina.
- Cuando instale el aparato, asegúrese de que el cable de alimentación no está dañado ni atascado. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona de cualificación similar para evitar cualquier peligro.
- No permita que los niños se suban sobre la puerta del horno ni se sienten en ella cuando está abierta.
- Si el aparato es de vidrio o de vitrocerámica:
ATENCIÓN
En caso de rotura del vidrio de la placa de cocina
- apague inmediatamente todos los quemadores eléctricos y aleje el aparato de cualquier fuente de energía,
- no toque la superficie del aparato,
- no utilice el aparato.
- Mantenga el aparato fuera del alcance de los niños y de los animales.
Advertencias de instalación
- No utilice el aparato antes de haberlo instalado completamente.
- Este aparato debe ser instalado por un técnico cualificado. El fabricante no puede ser considerado responsable de los daños provocados en caso de instalación incorrecta por parte de un técnico no cualificado.
- Conforme a las reglas de instalación, se debe prever la colocación en la instalación fija de un medio de desconexión de la red de alimentación con una distancia de abertura de los contactos de todos los polos.
- Cuando desembale el aparato, compruebe que no se ha dañado durante el transporte. En caso de fallo, no utilice el aparato y llame inmediatamente a un técnico cualificado. Los materiales utilizados para el embalaje (nailon, grapas,
poliestireno, etc.) pueden resultar peligrosos para los niños y deben recogerse y guardarse inmediatamente. Proteja su aparato de las condiciones atmosféricas. No lo exponga al sol, a la lluvia, a la nieve, al polvo ni al exceso de humedad. - Los materiales situados alrededor del aparato (muebles) deben poder soportar una temperatura mínima de 100°C . - Para evitar cualquier riesgo de sobrecalentamiento, el aparato no debe instalarse detrás de una puerta decorativa.
Instrucciones de utilización
- Cuando utilice su aparato por primera vez, es posible que note un ligero olor. Es completamente normal. Este olor se debe a los materiales de aislamiento situados en las resistencias. Antes de utilizar el horno por primera vez, póngalo a funcionar
en vacío y a temperatura máxima durante 45 horas. Compruebe que el lugar en el que se instala el producto está correctamente ventilado.
- Tenga cuidado cuando abra la puerta del horno durante o después de la cocción. El vapor que sale del horno podría provocar quemaduras.
- No coloque materiales combustibles ni inflamables en el aparato o cerca de este cuando esté en funcionamiento.
- ADVERTENCIA: la temperatura de las superficies accesibles puede ser muy elevada cuando el aparato está en funcionamiento.
- Utilice siempre guantes de cocina aislantes para introducir o sacar los alimentos del horno.
- El horno no debe cubrirse en ningún caso con una hoja de aluminio: esto podría
provocar un aumento de la temperatura.
- No coloque platos o bandejas de cocción directamente en la base del horno durante la cocción. La base se calienta mucho y podría dañar el producto.
ATENCIÓN
Si va a cocer los alimentos sin vigilancia en una placa de cocina utilizando materias grasas o aceites, puede provocar una situación de peligro y tener un incendio. No intente NUNCA sofocar un incendio con agua: apague el aparato y cubra las llamas con una tapadera o una manta ignífuga, por ejemplo.
- Coloque siempre los utensilios de cocina en el centro de la zona de cocción con las asas hacia el interior para que los niños no puedan cogerlas ni tocarlas accidentalmente.
- Si el aparato no se usa durante un largo periodo de tiempo, apague el interruptor principal. Corte la alimentación de gas cuando no utilice el aparato a gas.
- Asegúrese de que los mandos estén en la posición «0» (parada) cuando no está utilizando el aparato.
- ADVERTENCIA: utilice únicamente los dispositivos de protección de la placa de cocina diseñados por el fabricante del aparato de cocción o indicados en las instrucciones de utilización como adaptados.
El uso de dispositivos de protección no apropiados puede provocar accidentes.
- Se recomienda no colocar objetos metálicos, como cuchillos, tenedores, cucharas y tapas, sobre la placa de cocción, ya que pueden calentarse.
- ATENCIÓN: el procedimiento de cocción debe supervisarse. Debe vigilar cualquier proceso de cocción de forma permanente, incluso si es corto.

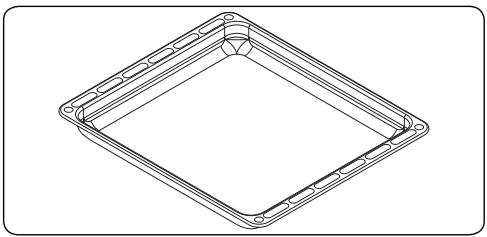

- La bandeja profunda se inclina cuando se saca del horno.
Procure no derramar ni dejar caer los alimentos ni los líquidos cuando la saque del horno.
El uso de un aparato de cocción a gas genera calor, humedad y productos de combustión en la habitación en la que se instala. Compruebe que la cocina está bien ventilada, especialmente cuando utilice el aparato: abra las rejillas de ventilación natural o instale un dispositivo de ventilación mecánico (campana extractora mecánica, por ejemplo).
- El uso intensivo y prolongado del aparato puede necesitar una ventilación suplementaria, que se puede lograr abriendo una ventana, o una ventilación más eficaz, por ejemplo, aumentando la potencia de la ventilación
mecánica (si existe).
- Cuando utilice un quemador de la parrilla, deje la puerta del horno abierta y use sistemáticamente el deflector de la parrilla incluido con el producto. No utilice nunca el quemador de la parrilla cuando la puerta del horno está cerrada.
No cierre la tapa cuando un quemador está encendido. Las tapas de vidrio (si fuese el caso) pueden saltar cuando están calientes. Apague todos los quemadores y deje que la superficie de la placa se enfríe antes de cerrar la tapa.
o tejido. Esto incluye los utensilios con elementos de plástico (por ejemplo, su mango).
ATENCIÓN
Durante su utilización, la temperatura de la superficie interna del compartimento de almacenamiento es más elevada. Note que la superficie interna.
- No coloque nada sobre la puerta del horno cuando está abierta. Esto podrá desequilibrar el horno o estropear la puerta.
- No coloque ningún elemento pesado o inflamable en el cajón, por ejemplo, objetos de nailon, bolsas de plástico, papel.
- No cuelgue paños ni otros tejidos en el aparato ni en sus tiradores.
Limpieza y mantenimiento
- Compruebe que la alimentación eléctrica del aparato está cortada antes de realizar cualquier operación de limpieza o mantenimiento.
- No retire los botones para limpiar el panel de control.
- Para garantizar la eficacia
y la seguridad de su aparato, utilice solo piezas de recambio originales y contacte con nuestros técnicos cualificados si lo necesita.
Descripción del aparato
Importante: las características del producto varían: de este modo, la apariencia de su aparato puede ser diferente de la presentada en las siguientes imágenes.
Lista de los elementos
1 Placa de cocina Panel de control 3 Tirador de la puerta del horno
Puerta del horno ● Patas regulables
Panel de control

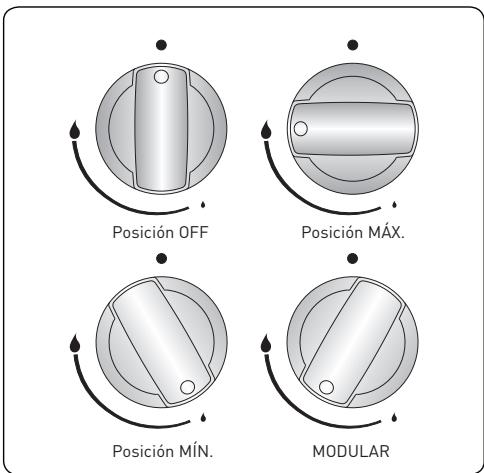

Mando del horno Mando de los quemadores de la placa de cocina
Especificaciones sociales
Ficha del producto
Según el Reglamento UE 65/2014 y las normas armonizadas vigentes.
| Marca | Valberg |
| Código del producto | 965401 |
| Referencia del modelo | CG 60 4CC S 701T (v2) |
| Índice de eficácia enerética por cavidad | 95,3 |
| Clase de eficiência enerética por cavidad | A |
| Consumo de energia en MJ por ciclo en el modo convencional por cavidad | 6,01 |
| Consumo de energia en kWh por ciclo en el modo convencional por cavidad [1 kWh = 3,6 MJ] | 1,67 |
| Consumo de energia en MJ por ciclo en el modo de calor por convecction por cavidad | / |
| Consumo de energia en kWh por ciclo en el modo de calor por convecction por cavidad [1 kWh = 3,6 MJ] | / |
| Número de cavidades | 1 |
| Fuente de calor por cavidad | Gas |
| Volumen en litres por cavidad | 63 |
Información adicional según el reglamento UE 66/2014 y las normas armonizadas vigentes.
| Tipo de hora | Integrado |
| Peso neto del aparato en kg | 51,9 |
| Tipo deplaça | Gas |
| Número de quemadores a gas | 4 |
| Eficiencia energetica en % para el quemador DELANTERO DERECHO | / |
| Eficiencia energetica en % para el quemador DELANTERO IZQUIERDO | 57 |
| Eficiencia energetica en % para el quemador TRASERO DERECHO | 59 |
| Eficiencia energetica en % para el quemador TRASERO IZQUIERDO | 59 |
| Eficiencia energetica en % para el quemador CENTRAL | / |
| Eficiencia energetica en % para el quemador DERECHO | / |
| Eficiencia energetica en % para el quemador IZQUIERDO | / |
| Eficiencia energetica en % para el quemador DELANTERO | / |
| Eficiencia energetica en % para el quemador TRASERO | / |
| Eficiencia energetica en % de la placá de cocina | 58,3 |
Características técnicas
| Corriente asignada (tensión en V, tipo de corriente y Frequencia en Hz) | 220-240 ~ 50 |
| Clase de protección electrica | Clase I |
| Función de calefacción por cavidad | Convección natural |
| Tipo de limpieza del hora | Manual |
| Número y tipo de bombilla | 1 x E14 Incandescente |
| Potencia de la iluminación en W por luz/total | 15/15 |
| Illuminación sustituable por el usuario | Sí |
| Potencia asignada en W para el encendido electrónico | 1 |
| Potencia equivalente en W para el quemador del hora | 2800 |
| Potencia equivalente en W para el quemador DELANTERO DERECHO | 1000 |
| Potencia equivalente en W para el quemador DELANTERO IZQUIERDO | 3000 |
| Potencia equivalente en W para el quemador TRASERO DERECHO | 1750 |
| Potencia equivalente en W para el quemador TRASERO IZQUIERDO | 1750 |
| Potencia equivalente en W para el quemador CENTRAL | / |
| Potencia equivalente en W para el quemador DERECHO | / |
| Potencia equivalente en W para el quemador IZQUIERDO | / |
| Potencia equivalente en W para el quemador DELANTERO | / |
| Potencia equivalente en W para el quemador TRASERO | / |
| Potencia total equivalente en W de la placá de cocina | 10300 |
| Potencia equivalente total en W del aparato | 13100 |
| País de fabricación | Turquía |
7. ESPECIFICACIONES TÉCNICAS

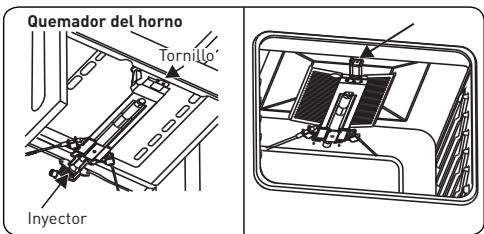

7.1. Tabla de inyectores
| G30 28-30mbar 10,3 kW 749 g/h
II2E+3+ FR-BE Klasse: 1 | II2H3+ ES | NG
G20/G25
20/25 mbar | LPG
G30/G31
28-30/37
mbar |
| QUEMADOR RAPIDO | | |
| Diám. inyector (1/100 mm) | 115 | 85 |
| Valor normal (kW) | 2,75 | 3 |
| Verbrauch in 1h | 261,9 l/h | 218,1 g/h |
| QUEMADOR MEDIANO | | |
| Diám. inyector (1/100 mm) | 97 | 65 |
| Valor normal (kW) | 1,75 | 1,75 |
| Verbrauch in 1h | 166,7 l/h | 127,2 g/h |
| QUEMADOR MEDIANO | | |
| Diám. inyector (1/100 mm) | 97 | 65 |
| Valor normal (kW) | 1,75 | 1,75 |
| Verbrauch in 1h | 166,7 l/h | 127,2 g/h |
| QUEMADOR AUXILIAR | | |
| Diám. inyector (1/100 mm) | 72 | 50 |
| Valor normal (kW) | 1 | 1 |
| Verbrauch in 1h | 95,2 l/h | 72,7 g/h |
| QUEMADOR DEL HORNO | | |
| Diám. inyector (1/100 mm) | 120 | 76 |
| Valor normal (kW) | 2,8 | 2,8 |
| Verbrauch in 1h | 266,7 l/h | 203,6 g/h |
| QUEMADOR PARRILLA DEL | | | |
| Diám. inyector (1/100 mm) | 110 | 68 |
| Valor normal (kW) | 2,2 | 2,2 |
| Verbrauch in 1h | 209,5 l/h | 160 g/h |
Instalación y preparación para su uso
ATENCIÓN
Este aparato debe ser instalado por un profesional autorizado o un técnico cualificado, conforme a las instrucciones de este manual y a las normas de instalación vigentes.
- La instalación incorrecta anula la garantía y podrá provocar daños o heridas. El fabricante no podrá ser considerado responsable en este caso.
- Antes de instalar el aparato, asegúrese de que las condiciones locales de la distribución (tensión y frecuencia eléctrica y/o naturaleza y presión del gas) y los ajustes del aparato son compatibles. Las condiciones de ajuste de este aparato figuran en su etiqueta.
- Las leyes, reglamentaciones, decretos y normas vigentes en el país de instalación deben respetarse (reglas de seguridad, reciclaje conforme a la reglamentación, etc.).

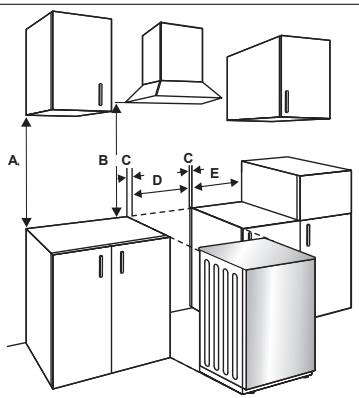

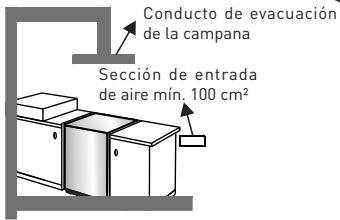

Instrucciones para el instalador: ventilación
- Si la habitación tiene un volumen inferior a los 5 m³, es necesario contar con una ventilación permanente de 100 cm².
- Si la habitación tiene un volumen comprendido entre los 5 m³ y los 10 m³, es necesario contar con una ventilación permanente de 50 cm². Si la habitación tiene una puerta que abre directamente hacia el exterior, la ventilación permanente no es obligatoria.
- Si la habitación tiene un volumen superior a los 10 m³, no es necesario contar con una ventilación permanente.
Importante: la habitación debe disponer de un acceso directo al aire exterior a través de una ventana que se pueda abrir o un
dispositivo equivalente, según la capacidad de la habitación.
Evacuación de los gases de combustión
Los aparatos de gas evacúan las emanaciones de los gases quemados hacia el aire exterior, ya sea directamente o mediante una campana extractora. Si no se puede instalar una campana, instale un ventilador en una ventana o en una pared que tenga acceso directo al exterior. El ventilador debe poder renovar el volumen de aire de la cocina entre 4 y 5 veces por hora como mínimo.
Sección de entrada de aire mín. 100 cm².
Ventilador
Sección de entrada de aire mín. 100 cm².
Instrucciones generales
- Después de retirar los materiales del embalaje del aparato y de sus accesorios, compruebe que el aparato no está dañado. Si el aparato está dañado, no lo utilice y contacte inmediatamente con un profesional autorizado o un técnico cualificado.
- Compruebe que no haya ningún elemento o material combustible o inflamable, como una cortina, aceite, una tela, etc., cerca del aparato.
- La encimera y los muebles situados alrededor del aparato deben poder soportar una temperatura superior a 100 °C.
- Este aparato no debe instalarse cerca de un lavavajillas, un frigorífico, un congelador, una lavadora ni una secadora.
- El aparato se puede instalar junto a un mueble, siempre y cuando en la zona de instalación del aparato, la altura del mueble no supere la altura del plano de cocción.
Instalación de la cocina
- Si los muebles de la cocina son más altos que el plano de cocción, conviene prever una distancia mínima de 10 cm entre estos últimos y el aparato para permitir la circulación de aire.
- Mantenga un espacio mínimo de 2 cm alrededor del aparato para garantizar la circulación de aire.
- Si debe instalar una campana o un armario encima del aparato, la distancia de seguridad entre el plano de cocción y el armario o la campana debe coincidir con la indicada en la imagen correspondiente.
| A (mm) Mueble | 420 |
| B (mm) Campana | 650/700 |
| C (mm) | 20 |
| D (mm) | Anchura del producto |
| E (mm) | 100 |
Conexión al gas
Montaje de la alimentación de gas y control de fugas
Conecte el aparato conforme a las normas y las reglamentaciones locales e internacionales. En primer lugar, verifique el tipo de gas instalado en la cocina. Esta información se indica en una etiqueta pegada en la parte trasera de la cocina. Encontrará toda la información relativa al tipo de gas y a los inyectores de gas adecuados en la tabla de características técnicas. Compruebe que la presión de la entrada de gas se ajusta a los valores de la tabla de características técnicas, para garantizar una realización óptima y un consumo de gas mínimo. Si la presión del gas no coincide con los valores mencionados o no es estable donde se instale el aparato, puede ser necesario añadir un regulador de presión en la entrada de gas. Contacte con un centro de reparación autorizado para efectuar estos ajustes.
Puntos a verificar durante el montaje del flexible
- Si la conexión de gas se realiza mediante un flexible fijado en la entrada de gas de la placa de cocina, este debe fijarse mediante una arandela.
- Conecte su aparato con un flexible cierto y resistente, lo más cerca posible de la fuente de gas.
- La longitud máxima permitida para este flexible es de 1,50 m.
- El aparato debe conectarse conforme a las normas locales aplicables relativas al gas.
- El flexible no debe estar en zonas cuya temperatura pueda exceder los 90 °C.
- El flexible no debe estar fisurado, roto, plegado ni retorcido.
- No coloque el flexible cerca de esquinas agudas ni de objetos que puedan moverse.
- Antes de realizar la conexión, compruebe que el flexible no está dañado. Para ello, utilice agua con jabón o un fluido específico. No controle la fuga con una llama.
- Todos los elementos metálicos utilizados para la conexión al gas deben estar exentos de óxido. Compruebe la fecha de expiración de todos los elementos utilizados para la conexión.
Puntos a verificar durante el montaje de la conexión al gas fija
El método de instalación de la conexión al gas fija (conexión roscada, por ejemplo) varía en función del país en que se instale el aparato. Las piezas más utilizadas en su país se suministran con el aparato. Las piezas faltantes pueden encargarse como piezas de recambio.
Durante la conexión, mantenga siempre la tuerca del conducto de gas bloqueada girando la tuerca equivalente en el otro lado. Para garantizar la seguridad de la conexión, utilice llaves adaptadas. Para aislar las superficies entre los distintos componentes, utilice las juntas suministradas en el kit de conversión.
Las juntas realizadas en la conexión también deben estar certificadas para su uso en circuitos de gas. No utilice juntas de fontanería para las conexiones de gas.
Este aparato está listo para conectarse al circuito de gas del país para el que ha sido producido. El país de destino principal se menciona en la tapa trasera del aparato. Si el producto se va a utilizar en otro país, puede ser necesario el uso de una de las otras conexiones de la imagen. En ese caso, contacte con su municipio para saber cómo debe realizar la conexión al gas.
Tubo de gas
Junta
Adaptador
Racor de gas mecánico
Tubo de gas
Junta
La cocina debe ser instalada y mantenida por un técnico cualificado y certificado para el gas, conforme a la legislación vigente en materia de seguridad.
ATENCIÓN
No controle la fuga con una llama.
Conversión del gas (si está disponible)
Su aparato está diseñado para utilizar gas o gas natural. Los quemadores se pueden adaptar a distintos tipos de gas, sustituyendo los inyectores correspondientes y ajustando la longitud de la llama mínima en función del gas utilizado. Por ello, se debe aplicar el siguiente procedimiento.
Sustitución de los inyectores de los quemadores de la placa de cocina
- Cierre la alimentación de gas y desconecte el aparato de la corriente.
- Retire las tapas de los quemadores y los adaptadores. Desenrosque los inyectores con una llave de 7 mm.
- Sustituya los inyectores por los del kit de conversión, eligiendo el diámetro adaptado al tipo de gas a utilizar, conforme a la tabla de los inyectores de gas.
Base
Inyectores del horno/parrilla (si está disponible)
Los inyectores del horno y de la parrilla se sujetan en su lugar con un solo tornillo situado en la parte superior del quemador.
Para los quemadores del horno, abra el cajón y busque el tornillo de montaje bajo
el quemador. Retire el tornillo, desplace el quemador en diagonal: el inyector puede verse en la parte trasera del cajón del quemador.
Para los quemadores de la parrilla, el tornillo ya está visible. Retire el tornillo y tire del quemador de la parrilla hacia usted: el inyector puede verse en la superficie trasera de la cavidad del horno.
Recomendamos retirar el panel de control (y el microcontacto si su modelo dispone de uno) durante la modificación. El tornillo de ajuste del ralentí debe aflojarse para la conversión del gas al gas natural. Para la conversión del gas natural al gas, el tornillo de ajuste del ralentí debe volver a apretarse.
Desmonte los inyectores con una llave de 7 mm y sustitúyalos por el juego de recambio. Asegúrese de utilizar los diámetros correspondientes adaptados al tipo de gas que se utilice, conforme a la tabla de información (también suministrada en el kit de conversión del gas).
Ajuste de la posición mínima de la llama
En primer lugar, compruebe que el aparato esté desenchufado de la corriente eléctrica y que el suministro de gas esté abierto. El tornillo plano de la válvula permite ajustar la posición mínima de la llama. Como se ilustra en las siguientes imágenes, para las válvulas con termopar, el tornillo está situado en el vástago del grifo y para las válvulas sin termopar, el tornillo está en el interior del vástago del grifo. Para poder realizar el ajuste de la posición de la llama, le
Cálculo de la posición mínima de la llama
Para determinar la posición mínima, encienda los quemadores y póngalos en la posición mínima. Retire el botón para acceder a los tornillos. Con un pequeño destornillador, apriete o afloje el tornillo de ajuste del ralentí 90° aproximadamente. La llegada del gas es correcta cuando la longitud de la llama es de al menos 4 mm. Compruebe que la llama no se apaga al pasar de la posición máxima a la posición mínima. Agite la mano para crear una corriente de aire en dirección a la llama para comprobar si es estable. Para el quemador del horno, haga funcionar el quemador en la posición mínima durante 5 minutos y, luego, abra y cierre 2 o 3 veces la puerta del horno para comprobar la estabilidad de la llama del quemador.
Válvula del horno con termostato. Tornillo de ajuste del ralentí.
Válvula de gas sin termostato Tornillo de ajuste del caudal
Sustitución de la alimentación de gas
Para algunos países, el tipo de alimentación de gas puede ser diferente en función del gas utilizado. En este caso, desmonte los componentes de la conexión actual, así como las tuercas (si fuese el caso) y conecte la nueva alimentación de gas. En cualquier caso, todas las piezas realizadas en las conexiones de gas deben estar homologadas por las autoridades locales y/o internacionales. Para todas las conexiones al gas, consulte la sección «Montaje de la alimentación de gas y control de fugas»

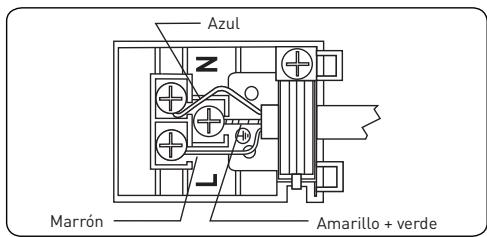

Conexión eléctrica y seguridad (si existe)
ATENCIÓN
La conexión eléctrica de este aparato debe ser realizada por un profesional autorizado o un técnico cualificado, conforme a las instrucciones de este manual y a las normas de instalación vigentes.
ATENCIÓN
El aparato debe estar conectado a una toma de tierra.
- Antes de conectarlo a la red eléctrica, compruebe que la tensión nominal del aparato (indicada en su placa de características) corresponde con la tensión de alimentación eléctrica.
El cable de alimentación eléctrico también debe poder soportar la potencia nominal del aparato (tal como se menciona en la placa de características del propio aparato).
- Cuando instale el aparato, asegúrese de utilizar cables correctamente aislados. Cualquier conexión incorrecta podrá dañar el aparato. Si el cable de alimentación eléctrica está dañado y debe ser sustituido, contacte con una persona cualificada para realizar esta operación.
- No utilice adaptadores, tomas múltiples ni alargaderas eléctricas.
- El cable de alimentación debe permanecer alejado de las partes calientes del aparato y no debe estar plegado ni aplastado. En caso contrario, el cable podrá dañarse y provocar un cortocircuito.
- Si el aparato no está conectado a la red eléctrica mediante una toma, instale un interruptor multipolar (con una separación de los contactos de al menos 3 mm), conforme a las reglamentaciones de seguridad.
- El aparato ha sido diseñado para funcionar con una corriente de 220-240 V. Si su alimentación es distinta, contacte a un profesional autorizado o un electricista cualificado.
- El cable de alimentación (H05VV-F) debe ser lo suficientemente largo como para poder conectarse al aparato.
- Una vez que se haya instalado el aparato, el seccionador con fusibles debe permanecer fácilmente accesible.
- Compruebe que todas las conexiones estén bien ajustadas.
- Fije el cable de alimentación al borne y, después, cierre la tapa.
- La conexión de la caja de conexiones está situada en la caja de conexiones.
Kit antivuelco
La bolsa de la documentación contiene un kit antivuelco. Fije el dispositivo antivuelco (1) en la pared realizando el tornillo (2) y el taco (3), conforme a la imagen y las dimensiones indicadas en la tabla. Ajuste la altura del dispositivo antivuelco para alinearlo con la ranura de la cocina y, después, apriete el tornillo (2). Empuje el aparato hacia la pared y asegúrese de que el dispositivo antivuelco se introduce en la ranura de la parte trasera del aparato.
| Dimensiónes del producto (anchura x profundidad x alta) (cm) | A (mm) | B (mm) |
| 60 x 60 x 90 (fondo con doble cavidad) | 297,5 | 52 |
| 50 x 60 x 90 (fondo con doble cavidad) | 247,5 | 52 |
| 90 x 60 x 85 | 430 | 107 |
| 60 x 60 x 90 | 309,5 | 112 |
| 60 x 60 x 85 | 309,5 | 64 |
| 50 x 60 x 90 | 247,5 | 112 |
| 50 x 60 x 85 | 247,5 | 64 |
| 50 x 50 x 90 | 247,5 | 112 |
| 50 x 50 x 85 | 247,5 | 64 |

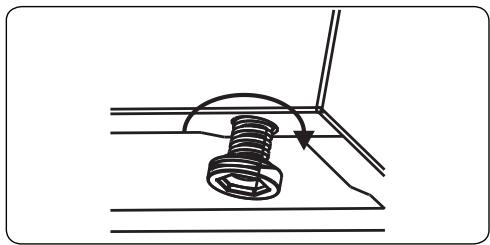

Ajuste de las patas
Su producto dispone de patas regulables. Para garantizar un funcionamiento en total seguridad, es importante comprobar el correcto equilibrio del aparato. Compruebe que el aparato está nivelado antes de comenzar a cocinar. Para subir su aparato, gire las patas en el sentido antihorario. Para bajar su aparato, gire las patas en el sentido horario.
Puede ajustar la altura del aparato 30 mm como máximo ajustando las patas. El aparato es pesado, recomendamos manipularlo entre dos personas como mínimo. No tire nunca del aparato.
Utilización del aparato
Utilización de quemadores
Encendido de quemadores
El símbolo de posición que figura en la parte superior de cada mando indica el quemador controlado por dicho mando.
Encendido manual de los quemadores
Si su dispositivo no dispone de un sistema de ayuda al encendido o en caso de avería de la red eléctrica, ejecute los siguientes procedimientos.
Para los quemadores de la placa de cocina: pulse el mando correspondiente del quemador a encender, manténgalo pulsado y gírelo en el sentido antihorario hasta que se encuentre en la posición de máxima. Mantenga el mando pulsado y aproxime a la parte superior del quemador una cerilla, una vela o cualquier otro dispositivo con llama. Aleje esta llama en cuanto la llama del quemador se estabilice.
Para el quemador del horno: pulse el mando del horno y gírelo en el sentido antihorario hasta que se encuentre en la posición máxima. Aproxime una cerilla, una vela o cualquier otro dispositivo con llama al orificio de encendido situado en la esquina izquierda del quemador. Aleje esta llama en cuanto la llama del quemador se estabilice.
Para el quemador de la parrilla: pulse el mando de la parrilla y gírelo en el sentido
horario hasta que la marca del mando indique el símbolo de la parrilla. Mantenga el mando pulsado y aproxime a los orificios del quemador una cerilla, una vela o cualquier otro dispositivo con llama. Aleje esta llama en cuanto la llama del quemador se estabilice.
Función Encendido con una mano
Pulse el mando correspondiente del quemador a encender, manténgalo pulsado y gírelo en el sentido antihorario hasta que se encuentre en la posición de 90°. El microinterruptor bajo el mando genera chispas mediante el electrodo de encendido, mientras el mando está presionado. Pulse el mando hasta que la llama del quemador se estabilice.
Termopar
Quemadores de la placa de cocina
Las instalaciones de cocina equipadas con un termopar garantizan su seguridad.
En caso de extinción accidental de las llamas del quemador, el dispositivo bloquea los circuitos de gas de los quemadores para evitar la acumulación de gas no consumido. En este caso, coloque el mando del quemador en la posición de parada y no encienda el quemador durante al menos 90 segundos.
Quemadores del horno/parrilla (si está disponible)
Sea cual sea el modelo de su aparato,
Todos los quemadores del horno están equipados con un dispositivo de seguridad para gas. Por ello, durante el encendido, mantenga el botón del horno presionado hasta que las llamas se estabilicen. Si las llamas se apagan cuando suelta el botón, repita el procedimiento de encendido. El dispositivo no debe accionarse durante más de 15 segundos. Si, transcurridos estos 15 segundos, el quemador no se enciende, deje de accionar el dispositivo, abra la puerta del horno y espere al menos 90 segundos antes de volver a intentar encender el quemador. Si las llamas se apagan de forma accidental, repita el mismo procedimiento.
Controles de la placa de cocina

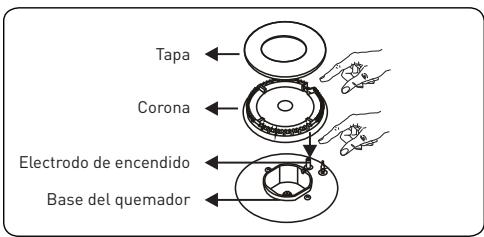

Quemadores de la placa de cocina
Los botones disponibles son de tres posiciones: «apagado» [0], «máximo» (símbolo de llama grande) y «mínimo» (símbolo de llama pequeña). Coloque el botón en la posición máxima para encender el quemador. A continuación, se puede ajustar la altura de la llama girando el botón entre la posición máxima y la posición mínima. No utilice los quemadores cuando el botón está situado entre la posición máxima y la posición de parada.
Después de encender los quemadores, compruebe visualmente las llamas. Si ve una punta amarilla o llamas suspendidas o inestables, cierre la llave del gas y compruebe si las cubiertas y las coronas están bien colocadas una vez que se hayan enfriado. Compruebe que las cubiertas del quemador no contienen líquidos. Si la llama del quemador se apaga de forma accidental, apague los quemadores, ventile la cocina y espere como mínimo 90 segundos antes de volver a encenderlo.
Para apagar los quemadores de la placa de cocina, gire el botón en el sentido horario hasta la posición «0» o hasta que el símbolo en el botón de la placa de cocina esté girado hacia arriba.
Su placa de cocina está equipada con quemadores de diferentes diámetros. La forma más económica de usar el gas es elegir un quemador adaptado a su utensilio y que se haya alcanzado el punto de ebullición. Se recomienda también cubrir el utensilio de cocción para reducir la pérdida de calor.
Para optimizar los rendimientos de los quemadores, se recomienda utilizar utensilios cuyo diámetro de la base esté comprendido en los siguientes intervalos. Los utensilios con una dimensión inferior a la dimensión mínima recomendada provocan una pérdida de calor.
Quemador rápido/wok 22-26 cm
Quemador semirrápido 14-22 cm
Quemador auxiliar 12-18 cm
Asegúrese de que la punta de las llamas no supere el utensilio: esto podría dañar los accesorios de plástico, como los mangos.
Corte la alimentación de gas cuando los quemadores no vayan a utilizarse durante un largo periodo de tiempo.
ADVERTENCIA:
- Utilice solo utensilios con un fondo plano y una base gruesa.
- Compruebe que la parte inferior de los utensilios esté bien seca antes de colocarlos en el quemador.
- Durante la utilización, la temperatura de las superficies accesibles puede ser elevada. Es obligatorio mantener a los niños y las mascotas alejados de los quemadores durante y después de la cocción.
- Después de utilizar el aparato, la placa de cocina permanece caliente durante un tiempo. No la toque ni coloque objetos sobre ella.
- No coloque cuchillos, tenedores, cucharas o tapas en la placa de cocina: podrían provocar graves quemaduras.
- No dejes que el mango de los utensilios supere el borde de la cocina.
Fondo circular de la cacerola
Cacerola muy pequeña
Cacerola mal colocada
Mandos del horno
Mando del quemador del horno
Después de encender el quemador del horno, se puede ajustar la temperatura en el horno realizando los números del panel de mandos o el mando. Cuanto más elevado sea el valor, más elevada será la temperatura del horno. Y, al contrario, cuanto más bajo sea el valor, más baja será la temperatura del horno.
Descripción de la función
Mín. 1...9/1...7 Máx.
Gire el botón en el sentido antihorario en el ajuste del gas deseado.
No utilice el aparato girando el mando entre la posición «0» y la primera marca de temperatura, en el sentido antihorario. Utilice siempre el horno con el mando situado entre sus ajustes máximo y mínimo. Para apagar el horno, gire el mando en el sentido horario hasta la posición «0»
Precalentamiento
Cuando sea necesario precalentar el horno, recomendamos precalentarlo durante 10 minutos. Para las recetas que necesiten temperaturas elevadas (por ejemplo: pan, pasteles, suflés, etc.), se recomienda precalentar el horno. La cocción de alimentos congelados o platos preparados es óptima cuando el horno se ha precalentado.
| Dimensiones del producto (anchura x profundidad) 90x60 |
| Posición | Temperatura (°C) |
| MÁX. | 250 |
| 9 | 230 |
| 8 | 210 |
| 7 | 200 |
| 6 | 190 |
| 5 | 180 |
| 4 | 170 |
| 3 | 160 |
| 2 | 150 |
| 1 | 140 |
| Dimensiones del producto
(anchura x profundidad)
55/56/66/90*60 BC |
| Posición | Temperatura (°C) |
| MÁX. | 250 |
| 7 | 240 |
| . | 230 |
| 5 | 220 |
| . | 210 |
| 3 | 200 |
| . | 180 |
| 1 | 170 |
| MÍN. | 155 |
Cocción
- Compruebe que los alimentos estén situados en el centro de la bandeja/parrilla y que haya suficiente espacio alrededor del plato para favorecer la circulación del aire.
- Coloque los platos en una bandeja de horno adaptada para evitar que la comida caiga a la parte inferior del horno y limitar la frecuencia de limpieza.
- El oscurecimiento del fondo de los platos depende de los materiales y de los acabados de la bandeja del horno y de los platos utilizados. El uso de utensilios de esmalte, oscuros, pesados o antiadhesivos favorece el oscurecimiento del fondo de los platos. Las bandejas profundas de aluminio brillante o de acero pulido reflejan el calor y disminuyen el oscurecimiento del fondo de los platos.
- Cuando cocine simultáneamente varios platos en el horno, coloque los platos en el centro en varios niveles en lugar de colocarlos todos en un mismo nivel para permitir que el calor circule libremente y optimizar la cocción.
- Si cocina varios platos en varias bandejas (por ejemplo: pasteles o galletas), cambie la ubicación de las bandejas durante la cocción o retire la bandeja superior cuando los alimentos estén cocinados y suba la bandeja inferior hasta un nivel superior para terminar la cocción del resto de alimentos.
- No coloque la placa del horno directamente en el fondo del horno: esto evitaría la correcta circulación del aire y quemaría el fondo de los platos. Utilice mejor el nivel inferior.
Mando del quemador de la parrilla
Descripción de la función
Gire el mando en el sentido horario para seleccionar la referencia Parrilla.
ATENCIÓN
Algunos elementos accesibles pueden calentarse cuando la parrilla está en funcionamiento. Mantenga a los niños lejos del aparato. Cuando el quemador está encendido, coloque la protección térmica para la parrilla bajo el panel de control. Luego, levante lentamente la puerta del horno hasta que se detenga en la mitad (aproximadamente 30°) y toque la protección térmica.

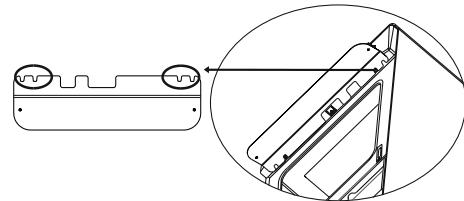

Coloque la protección térmica orientando las advertencias hacia arriba. El borde trasero de la protección térmica tiene dos ranuras a la derecha y a la izquierda (consulte la imagen).
Bajo el panel de control del horno se sitúan dos tornillos con casquillos. Alinee los casquillos en las ranuras de forma que la protección quede situada entre el panel de mandos y el casquillo. Empuje la protección hacia el aparato hasta que quede firmemente en su lugar.
Cocción
- El quemador de la parrilla suministra una fuente de calor constante no ajustable. Para apagar el quemador de la parrilla, gire el botón en el sentido horario hasta la posición «0».
- Coloque una bandeja en el nivel inferior de la rejilla para recoger la grasa durante la cocción en la parrilla.
- Coloque la rejilla en el nivel superior procurando que los alimentos no toquen el quemador de la parrilla.
- Precaliente la parrilla en el ajuste máximo durante una hora antes de colocar los filetes o asar los alimentos. Si fuese necesario, dele la vuelta a los alimentos durante la cocción.
- Antes de cocinar en la parrilla, los alimentos deben secarse correctamente para reducir al máximo las salpicaduras.
Unte ligeramente las carnes y los pescados con aceite o mantequilla fundida con un pincel para evitar que se sequen durante la cocción.
- Los alimentos deben situarse en el centro de la rejilla para favorecer la circulación de aire.
- No cubra nunca la sartén para asar o la rejilla con papel de aluminio: esto podría inflamar la parrillada.
- Si su aparato dispone de un kit bandeja/rejilla con asa, consulte la sección de los accesorios para saber cómo utilizar este kit.
ATENCIÓN
Asegúrese de que la parrilla está apagada antes de cerrar la puerta.
Lámpara del horno
El horno dispone de una lámpara para iluminar la zona de cocción. Pulse el botón de la lámpara para encender o apagar esta última.
Accesorios
Bandeja profunda
La bandeja profunda es ideal para preparar cocidos.
Coloque la bandeja profunda en cualquier altura empujándola hasta el fondo.
Protección térmica para la parrilla
ATENCIÓN
Si utiliza la parrilla durante más de 15 minutos, coloque siempre la protección térmica para evitar el sobrecalentamiento de los mandos. No toque la protección térmica cuando cierre la puerta del horno. Espere que la protección térmica se enfríe antes de quitarla.

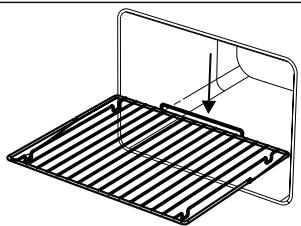

Rejilla
La rejilla es ideal para las parrilladas o los alimentos colocados en recipientes para horno.
ATENCIÓN
Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el fondo.
Limpieza y mantenimiento
Limpieza
Detenga el aparato y espere a que se enfríe antes de limpiarlo.
Instrucciones generales
- Compruebe que los productos de limpieza sean aptos y estén recomendados por su fabricante, antes de utilizarlos en su aparato.
- Utilice una crema limpiadora o un líquido limpiador que no contenga partículas. No utilice crema cáustica (corrosiva), polvo de limpieza abrasivo, lana de acero o utensilios demasiado duros, ya que podrían dañar las superficies de la comida.
- No utilice productos limpiadores que contengan partículas: podrían rayar el vidrio y las partes esmaltadas y pintadas de su
aparato.
- Limpie inmediatamente cualquier líquido para evitar dañar las piezas del aparato.
- No utilice un limpiador a vapor para limpiar las distintas partes del aparato.
Limpieza del interior del horno
- Cuando el horno está frío, es lo mejor.
- Es el mejor momento para limpiar las superficies esmaltadas del interior.
- Después de cada utilización, limpie el horno con un paño suave, previamente humedecido con agua. Vuelva a limpiar el horno con un paño húmedo y, cuando, séquelo.
- Puede que sea necesario aplicar ocasionalmente un agente de limpieza líquido para limpiar el horno completamente.
Limpieza por catálisis
Hay paredes catalíticas instaladas en la cavidad del horno. Se trata de paneles mates de color claro situados en los laterales del horno y/o del panel mate que se encuentra en la parte trasera del horno. Estos últimos recogen los restos de grasa y de aceite durante la cocción. La protección se limpia de forma automática absorbiendo y quemando las proyecciones de grasa y de aceite. Estas se descomponen en forma de cenizas, que se recuperan fácilmente en la parte inferior del horno. La protección debe ser porosa para ser eficaz. Las protecciones pueden decolorarse a lo largo del tiempo.
Si hay una gran cantidad de grasa acumulada en la protección, puede perder su eficacia. Para remediarlo, debe hacerla funcionar a temperatura máxima durante 10 o 20 minutos. Una vez que se haya enfriado el horno, limpie la parte inferior.
No le recomendamos limpiar las paredes catalíticas a mano. Las protecciones pueden dañarse con los estropajos o cualquier otra superficie abrasiva. Además, no se recomienda utilizar aerosoles limpiadores en las protecciones. Las paredes catalíticas pueden perder su eficacia debido a una acumulación excesiva de grasas. Este exceso de grasas se puede eliminar con un paño suave o una esponja empapada en agua. A continuación, efectúe el ciclo de limpieza descrito anteriormente.

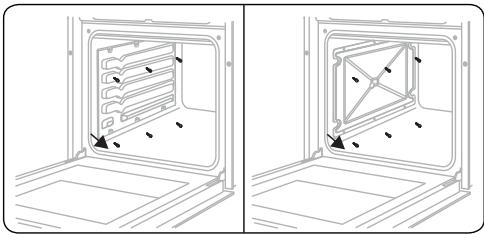

Desinstalación de las paredes catalíticas
Para desmontar las paredes catalíticas, retire el tornillo que sujeta cada pared en el horno.
Limpieza de la placa de cocina de gas
- Limpie regularmente la placa de cocina de gas.
- Retire las rejillas, las tapas y las coronas de los quemadores de la placa de cocina.
- Limpie la superficie de la placa de cocina con un paño suave, previamente humedecido con agua. Vuelva a limpiar la superficie de la placa de cocina con un paño húmedo y, después, séquela.
- Lave y enjuague las tapas de los quemadores
de la placa de cocina. No los deje mojados. Séquelos inmediatamente con un paño seco.
- Vuelva a montar todas las piezas con cuidado una vez limpias.
- La superficie de las rejillas se puede rayar con el tiempo. No es un fallo de fabricación.
- No utilice estropajos metálicos para limpiar las distintas partes de la placa de cocina.
- Compruebe que el agua no se cuela por los quemadores: esto podría bloquear los inyectores.
Limpieza de la resistencia de la cavidad eléctrica (si existe)
- Limpie regularmente la resistencia de la cavidad eléctrica.
- Limpie la cavidad eléctrica con un paño suave, previamente humedecido con agua. A continuación, ponga a funcionar la cavidad eléctrica durante unos instantes hasta que se seque completamente.
Limpieza de las partes de vidrio
- Limpie regularmente las partes de cristal de su aparato.
- Utilice un producto de limpieza para cristal para el interior y el exterior de las partes acristaladas. Enjuáguelas y, después, séquelas con un paño seco.
Limpieza de las partes esmaltadas
- Limpie regularmente las partes esmaltadas de su aparato.
- Limpie las partes esmaltadas con un paño suave, previamente humedecido con agua y jabón. Vuelva a limpiarlas
con un paño húmedo y, después, séquelas.
- No limpie las partes esmaltadas justo después de la cocción, cuando aún están calientes.
- No deje demasiado tiempo que haya manchas de vinagre, café, leche, sal, agua, zumo de limón o de tomate en las superficies esmaltadas.
Limpieza de las partes de acero inoxidable (si existen)
- Limpie regularmente las partes de acero inoxidable de su aparato.
- Limpie las partes de acero inoxidable con un paño suave, previamente humedecido con agua limpia. Enjuague las partes y, después, séquelas con un paño seco.
- No limpie las partes de acero inoxidable solo después de un tiempo, pero aún puede hacerlo.
- No deje demasiado tiempo manchas
de vinagre, café, leche, sal, agua, zumo de limón o tomate en las superficies de acero inoxidable.

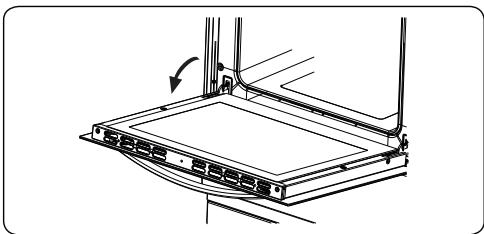

Desmontaje de la puerta del horno
Antes de limpiar el vidrio de la puerta del horno, hay que retirar la puerta, tal y como se muestra en la imagen a continuación.
1. Abra la puerta del horno.

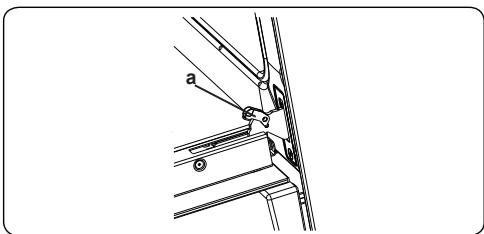

2. Abra completamente el pestillo con un destornillador.
- Cierre la puerta hasta que esté prácticamente cerrada y, después, retire la puerta tirando hacia usted.
Mantenimiento
ATENCIÓN
Las operaciones de mantenimiento de este aparato deben ser realizadas únicamente por un profesional autorizado o un técnico cualificado.
Sustitución de la lámpara del horno
ATENCIÓN
Detenga el aparato y deje que se enfríe antes de realizar cualquier operación de mantenimiento.
- Retire la tapa de cristal y, debajo, retire la bombilla.
- Coloque la nueva bombilla (resistente a 300 °C) para sustituir la que ha retirado previamente (230 V, 15-25 W, tipo E14).
- Vuelva a colocar la tapa de cristal. Su horno está listo para ser utilizado.
La bombilla debe estar específicamente diseñada para un uso en aparatos domésticos de cocción. Las bombillas para iluminar habitaciones no están adaptadas.
Otros controles
- Controle con regularidad la fecha de expiración del tubo de gas.
- Compruebe con regularidad la conexión del flexible de gas. En caso de fallo, contacte con un profesional de mantenimiento autorizado para sustituirlo.
- En caso de fallo de funcionamiento de los mandos del aparato, contacte con un profesional autorizado.
Solución de problemas y transporte
Solución de problemas
Si el problema persiste después de haber seguido estas etapas de reparación de averías básicas, contacte con un profesional autorizado o un técnico cualificado.
| Problema | Possible causa | Soluciones |
| El hora y/o la parrilla (si existe) no funciona. | El hora y/o la parrilla está en la posición de «parada» (apagados).
La presión de alimentación de gas es incorrecta.
La alimentación electrica (si el aparato dispone de conexión electrónica) está cortada.
Las patas no están montadas.
La batería (si existe) está gastada. | Compruebe la posición del mando.
Compruebe la alimentación y la presión del gas.
Compruebe que la alimentación electrónica está connectada.
Compruebe también que los otheros aparatos de la cucina funciona.
Compruebe que nada obstruya la parte inferior del aparato
La batería debe sutilirse. |
| La cocción en elorno es desigual. | Posición inadecka de la bandeja/rejilla.
Su aparato se ha instalado por un technician no autorizo.
El ventilador (si existe) está en la posición de «parada» (apagado). | C om pr u e b el as recomendaciones relativas al nivel, al tiempo de coccción y a la temperatura en el manual.
Compruebe que el aparato está correctamente instalado.
Compruebe que el ventilador funciona. |
| La temperatura del hora esblemado elevada oblemado baja. | Ajuste de la temperatura o nivel de la bandeja/rejilla inadecko.
La presión del gas esincorrecta. | Compruebe que se respetan las temperaturas y los niveles recomendados. Aumento o disminuya ligeramente la temperatura para tener el Ergebnido deseado.
Compruebe la alimentación y la presión del gas. |
| Los quemadores de la placía de comida no se encienden. | La tapa o la corona de los quemadores está mal montadas.La presión de alimentación de gas es incorrectra.La bombona de gas (si existe) está vacía.La alimentación electrónica (si el aparato dispone de conexión electrónica) está cortada.La batería (si existe) está gastada. | Asegúrese de que las piezas de los quemadores estén correctamente colocadas.Compruebe la alimentación y la presión del gas.La bombona de gas debe sustituirse.Compruebe que la alimentación electrónica está connectada.Compruebe también que los otheros aparatos de la comida funcional.La batería debe sustituirse. |
| La llama es naranja/amarilla. | La tapa o la corona de los quemadores está mal montadas.Composición del gas不一样. | Asegúrese de que las piezas de los quemadores estén correctamente colocadas.El Diseño del quemador pueda hacer que la llama sea naranja/amarilla en algunos zonas del quemador.Si utilizes un aparato con gas natural, el gas natural de ciudad pueda presenter una composición不一样. No use el aparato durante dos horas. |
| El quemador no se enciende en parte o el su totalidad. | Algunas partes del quemador está suscías o humedes. | Compruebe que las piezas del quemador estén limpias y secas. |
| El quemador hace ruido. | - | Es Completely normal normal.El ruido se pueda atenuar a medida que el quemador caliente. |
| Ruido | - | Es normal que algunos partes metálicas de la comida hagan ruido durante su uso. |
| La lámpara del hora (si existe) no funciona. | La bombilla no funciona.La alimentación electrónica está cortada o desenchufada. | Sustituya la bombilla conforme a las instrucciones.Compruebe que la alimentación electrónica está connectada a la toma de alimentación. |
Transporte
Si fuese necesario transportar el producto, colóquelo en su embalaje y su caja original. Respete las instrucciones de transporte que se indican en el embalaje. Con cinta adhesiva, fije los elementos móviles al aparato para evitar cualquier daño durante el transporte.
Si no dispone de un embalaje original, prepare una caja que le permita proteger el aparato de los riesgos externos (especialmente, a nivel de las superficies externas).
Embalaje y medio ambiente
CÓMO DESECHAR LOS MATERIALES DEL EMBALAJE
Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.
Estos materiales son respetuosos con el medio ambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, ahorrar las materias primas y reducir la producción de residuos.
Cómo desechar su antiguo aparato
RECOGIDA SELECTIVA DE RESIDUOS ELÉCTRICOS Y ELECTRÓNICOS
Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe entregarse a la unidad de clasificación de residuos de la localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del proveedor
como del usuario.
Es por esta razón por la que su aparato, tal y como señala el embalaje, no debe bajo ningún concepto tirarse a un contenedor o mezclarse con los residuos domésticos. El
Por la seguridad de los niños, guarde sus antiguos aparatos en lugares seguros hasta que puedan reciclarse, preferentemente fuera de su domicilio.
