MANUAL DE USUARIO CI 60 4MC X MISC VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*previa presentación del comprobante de compra.
08/2016
950281 - CI 60 4MC W MISC950282 - CI 60 4MC X MISC
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
GUÍA DE USO 02
HANDLEIDING 18

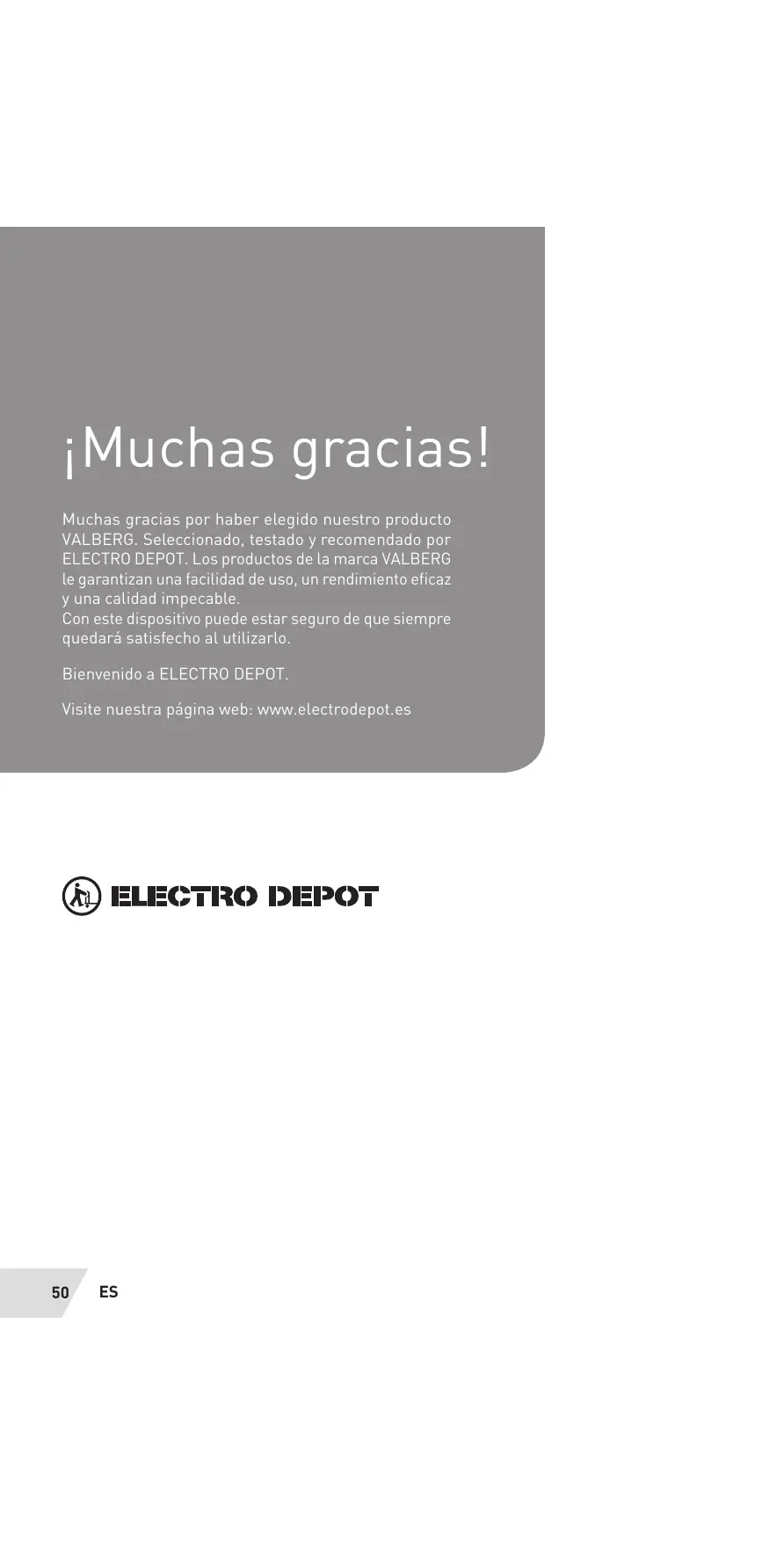

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionado, testado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.
Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
ELECTRO DEPOT
| A | Antes de empezar | 52 | Indicaciones de seguridad |
| B | Descripción del dispositivo | 55 | Lista de partes |
| 56 | Especillas(EC)tecnicas |
| C | Uso del dispositivo | 56 | Instalación |
| 57 | Controles del hora |
| 59 | Uso del hora |
| 59 | Programador electrico |
| 61 | Instrucciones de uso |
| 63 | Ahorro de energia |
| D | Mantenimiento y limpieza | 63 | Mantenimiento y limpieza |
| E | Eliminación | 65 | Desecho de su dispositivo obsoletó |
Indicaciones de seguridad
POR FAVOR, LEA ESTE MANUAL CON DETENIMIENTO ANTES DE UTILIZAR EL DISPOSITIVO Y CONSÉRVELO PARA SU USO EN FUTURAS OCASIONES.
- El electrodoméstico que acaba de comprar puede ser ligeramente diferente de la ilustración de este manual. Consulte la información relacionada con el modelo que tiene.
Seguridad de los niños y de las personas vulnerables
- Este aparato puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia o conocimiento, siempre que se encuentren bajo supervisión o hayan sido instruidas sobre el uso seguro del aparato y los riesgos que pueda originar.
- Los niños no deben jugar con el aparato.
- Mantenga el embalaje fuera del alcance de los niños.
- Mantenga a los niños y a los animales alejados del aparato cuando esté en funcionamiento o hasta que se haya enfriado. Las partes accesibles pueden estar calientes.
- Si el aparato está equipado con un dispositivo de seguridad infantil, le recomendamos que lo active.
- La limpieza y el mantenimiento por parte del usuario no deben realizarlos niños sin supervisión.
- Los niños menores de 3 años deben mantenerse alejados del aparato si no está bajo supervisión.
- Solo un profesional debe instalar el aparato y sustituir el cable.
- El interior del aparato se calienta durante su funcionamiento. No toque los elementos calefactores del interior del aparato. Utilice siempre guantes de cocina para sacar o poner en el horno accesorios o utensilios refractarios.
- Antes de realizar cualquier operación de mantenimiento, desenchufe el aparato.
- Compruebe que el aparato está apagado y desenchufado antes de sustituir la bombilla para evitar el riesgo de descarga eléctrica.
- No utilice limpiadores de vapor para limpiar el aparato.
- No utilice productos abrasivos ni rascadores con punta metálica para limpiar la puerta de cristal, ya que podrían rayar la superficie y romper el cristal.
- Para evitar peligros, si el cable de conexión de red está dañado, deberá ser reemplazado por el fabricante, su servicio al cliente o una persona cualificada.
- Peligro de incendio: no guarde artículos en las superficies de la cocina.
- Para evitar vertidos accidentales, no utilice baterías de cocina con fondos deformados o desiguales en los quemadores o en las placas eléctricas.
- Nunca utilice líquidos inflamables como alcohol, gasolina, etc. cerca del electrodoméstico cuando está en uso.
- Retire los derrames de la tapa antes de partir y deben enfriar la superficie de la encimera antes de cerrar la tapa.
Instrucciones de instalación
- ¡ADVERTENCIA! Solo un profesional debe instalar el aparato.
- Retire todo el embalaje.
- No instale ni conecte un aparato dañado.
- Siga cuidadosamente las instrucciones de instalación incluidas con el aparato.
- Preste atención al mover el aparato ya que es pesado. Utilice siempre guantes de seguridad.
- No tire jamás del aparato por el asa.
- Respete los requisitos de espacio mínimo en relación con otros aparatos y elementos.
Conexión eléctrica
- ¡ADVERTENCIA! Peligro de incendio o descarga eléctrica.
- El conjunto de conexiones eléctricas debe ser realizado por un técnico cualificado.
- Este aparato debe conectarse a tierra.
- Compruebe que los datos eléctricos que figuran en la placa de datos se corresponden con los datos de la red. Si no fuera el caso, contacte con un electricista.
- Utilice siempre una toma de corriente con seguridad correctamente instalada.
- No utilice enchufes múltiples ni alargadores.
- Tenga cuidado en no dañar el enchufe ni el cable de alimentación. Nuestro servicio de posventa debe sustituir el cable de alimentación del aparato.
- Los cables de alimentación no deben estar en contacto con la puerta del aparato o pasar cerca de ella, especialmente si la puerta está caliente.
- La protección contra las descargas de piezas activas y aisladas debe fijarse de manera que no se pueda retirar sin necesidad de herramientas.
- No conecte el enchufe a la toma de corriente hasta que la instalación haya finalizado. Asegúrese de que pueda acceder al enchufe una vez instalado el aparato.
- Si la toma de corriente está floja, no enchufe la clavija del cable.
- Para desenchufar el aparato, nunca tire del cable eléctrico. Tire siempre del enchufe.
- Utilice solo sistemas de aislamiento adecuados: cortacircuitos, fusibles (los fusibles tipo tornillo deben retirarse del soporte), interruptores diferenciales y contactores.
- La instalación eléctrica debe incluir un dispositivo aislante con interrupción unipolar. El dispositivo aislante debe presentar una distancia mínima de apertura de los contactos de 3 mm.
- ADVERTENCIA: el aparato y sus piezas accesibles se calientan durante el uso.
- Se debe tener cuidado de no tocar los elementos generadores de calor.
- Los niños de menos de 8 años deben mantenerse alejados, a no ser que estén continuamente vigilados.
- El producto se calienta durante el uso. Se debe tener cuidado de no tocar los elementos generadores de calor dentro del horno.
- ADVERTENCIA: las piezas accesibles pueden calentarse durante el uso.
- Los niños deben mantenerse alejados.
- ADVERTENCIA: antes de reemplazar la lámpara y para evitar descargas eléctricas, asegúrese de que el producto está apagado.
Para obtener información sobre el reemplazo de la lámpara, la instalación de los aparatos y los estantes, consulte el siguiente párrafo del manual.
Lista de partes
Parrilla 2 Placas calientes de inducción 3 Rejilla
4 Bandeja de goteo o bandeja de horno 5 Patas ajustables
(1) Mandos de control de la encimera (2) Mando de función del horno (3) Temporizador
Mando de ajuste de la temperatura del horno (5) Mandos de control de la encimera
Especificaciones técnicas
| Marca | VALBERG |
| Modelo | 950281 | 950282 |
| Índice de eficiência enerética | 103,7 | 103,7 |
| Clase de eficiência enerética | l | A |
| Consumo enerétrico con cargo estandar y modo de tradicional | kWh/ciclo | 0,93 |
| Consumo enerétrico con cargo estandar y modo de aire comprimido | kWh/ciclo | 0,85 |
| Número de cavidades | | 1 |
| Fuente de calor | | Eléctrico |
| Volumen | l | 65 |
| Tipo de hora | | Eléctrico |
| Peso | kg | 53 |
Instalación
Un técnico profesional debe leer las instrucciones siguientes para asegurarse de que el electrodoméstico se instala, regula y revisa correctamente de acuerdo con las normativas vigentes.
ATENCIÓN
Desenchufe la cocina al realizar cualquier ajuste, mantenimiento u operación.
Posición
El electrodoméstico se puede instalar junto a muebles que no sean más altos que la parte superior de la encimera. Para una instalación adecuada de la cocina, deben tomarse las precauciones siguientes:
- Los muebles de cocina instalados junto a la cocina que sean más altos que la parte superior de la encimera deben colocarse a un mínimo de 20 cm del borde de la encimera. Las campanas deben instalarse según los requisitos del manual de instalación de las campanas y, en cualquier caso, a una distancia mínima de 65 cm.
- Coloque los armarios de pared adyacentes a la campana a una altura mínima de 42 cm de la encimera.
- Si la cocina tuviera que instalarse debajo de un armario de pared, este debe situarse a un mínimo de 70 cm de la encimera.
Dimensiones del producto
El orificio para la encimera debe tener las dimensiones siguientes.
1 ① Mín. 42 cm (2) Mín. 60 cm 3 Campana extractora 4 Mín. 65 cm (con campana) (5) Mín. 70 cm (sin campana) 6 Mín. 42 cm
2 ① 1040 mm
(2) 598 mm
(3) 595 mm
4 de 835 a 865 mm
Controles del horno
3 Para utilizar una función de horno, primero seleccione la función con el selector izquierdo y, a continuación, ajuste la temperatura de la función con el selector derecho. Ajuste el temporizador a una posición media. La luz indicadora se ilumina. Cuando la temperatura inferior del horno alcanza la temperatura establecida, el termostato apaga el elemento calefactor y la luz indicadora se apaga. Cuando la temperatura cae por debajo de la temperatura definida, el elemento calefactor se enciende de nuevo y la luz indicadora se vuelve a iluminar.
Símbolo Función
Lámpara de horno: permite que el usuario observe el progreso de cocción sin abrir la puerta.
Descongelación: la circulación de aire a temperatura ambiente permite una descongelación rápida de los alimentos (sin utilizar calor). Es una forma suave pero rápida de acelerar el tiempo de descongelación de los platos preparados, productos rellenos de crema, etc.
Doble grill: el elemento superior y el elemento de grill inferior configuran.
La temperatura se puede definir en un rango de 180 a 240 °C. La temperatura predeterminada es 210 °C.
Es una función opcional que puede trabajar con el motor del asador.
Doble grill: el elemento calefactor radiante y el elemento calefactor superior funcionan.
La temperatura se puede definir en un rango de 180 a 240 °C. La temperatura predeterminada es de 210 °C.
Es una función opcional que puede trabajar con el motor del asador.
Símbolo Función
Grill radiante: el elemento del grill interior se enciende y se apaga para mantener la temperatura.
La temperatura se puede definir en un rango de 180 a 240 °C. La temperatura predeterminada es de 210 °C.
Es una función opcional que puede trabajar con el motor del asador.
Convección con ventilador:
la combinación de ventilador y elemento calefactor permite una penetración del calor más uniforme y ahorra hasta un 30 o 40 % de energía. Los platos están ligeramente dorados en el exterior pero conservan la humedad en el interior.
Nota: esta función es adecuada para asar grandes piezas de carne a una temperatura más alta. La temperatura se puede definir en un rango de 50 a 250 °C.
La temperatura predeterminada es de 220 °C.
Cocción por convección: la parte superior e inferior funcionan conjuntamente durante la cocción por convección.
La temperatura se puede definir en un rango de 50 a 250 °C. La temperatura predeterminada es de 220 °C.
Es una función opcional que puede trabajar con el motor del asador.
Símbolo Función
Calor inferior: un elemento oculto en la parte inferior del horno proporciona un calor más concentrado a la base de los alimentos sin tostarlos. Es ideal para cocciones lentas como guisados, estofados y pizzas cuando se busca una base crujiente.
La temperatura se puede definir en un rango de 60 a 120 °C. La temperatura predeterminada es de 60 °C.
Uso del horno
ATENCIÓN
Cuando utilice el horno por primera vez, es posible que los materiales aislantes y los elementos calefactores desprendan malos olores. Por este motivo, antes de utilizar el horno por primera vez, enciéndalo y déjelo funcionar a la temperatura máxima durante 45 minutos.
1. Seleccione la función del horno que necesite. Seleccione la temperatura que necesite. 2. Antes de introducir los alimentos en el horno, debe precalentarlo durante 10 minutos. El indicador de temperatura rojo se apaga cuando se alcanza la temperatura seleccionada. Para apagar el horno, ajuste el selector de referencia a la posición 0.
Nota: bajo ninguna circunstancia debe forrar el horno con papel de aluminio; no coloque platos o bandejas directamente sobre la base del horno ya que podría sobrecalentarse y provocar daños.
Instrucciones de uso
Utilizar el mando
La placa de inducción es apta para todo tipo de cocinas gracias a sus zonas de cocción electromagnéticas, y sus múltiples funciones y controles microcomputarizados la convierten en una opción ideal para las familias actuales.
Fabricada con materiales importados especiales, el uso de la placa de inducción es extremadamente fácil, duradero y seguro.
4. La encimera tiene 4 elementos. Cada mando tiene un símbolo que indica el elemento que controla. La encimera tiene 9 niveles de funcionamiento diferentes.
Funcionamiento
La placa por inducción incluye una bobina, una placa caliente fabricada de material ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo magnético a través de la bobina. Este produce un gran número de vórtices que, a su vez, generan un calor que se transmite a través de la zona de cocción al recipiente de cocción.
5. ① Sartén
② Circuito magnético ③ Placa de cristal cerámico ④ Bobina de inducción Corrientes inducidas
Seguridad
La encimera se diseñó especialmente para su uso doméstico. La protección del
sensor de sobrecalentamiento controla la temperatura en las zonas de cocción. Cuando la temperatura supera un nivel de seguridad, la zona de cocción se apaga automáticamente.
Detección de elementos no magnéticos y objetos
Cuando se usa una sartén de tamaño incorrecto o no magnética (p. ej. aluminio), o se ha dejado algún objeto (p. ej. cuchillo, tenedor, llave) sobre la encimera, esta se pone automáticamente en el modo de espera en 1 minuto. El ventilador continúa enfriando la placa de inducción durante 1 minuto más.
Apagado automático
El apagado automático es una función de protección de seguridad para la placa de inducción. Se apaga automáticamente si se olvida de apagar una zona de cocción.
Horas de funcionamiento predeterminadas para diferentes niveles de potencia:
| Nivel de potencia | La zona de calentimiento se apaga automatistically antes de |
| 1 a 3 | 8 horas |
| 4 a 6 | 4 horas |
| 7 a 9 | 2 horas |
ATENCIÓN
Cualquier persona con marcapasos debe consultar con un médico antes de utilizar un horno por inducción.
Diagrama de la placa de inducción
(1) Zona 1500 W
Zona 2000 W
Zona 1500 W
Zona 2000 W
Placa de cristal
Pantalla
Preparación antes del uso
Cuando se encienda la alimentación, se emitirá un timbre una vez y todos los indicadores se encenderán durante un segundo y se apagarán. La encimera ahora está en el modo de espera. Coloque la sartén en el centro de la zona de cocción.
Instrucciones operativas
Primero, gire el mando a la posición OFF y, a continuación, seleccione el nivel de potencia girando el mando para la zona de inducción relevante.
Si gira el mando a la posición OFF el ajuste de alimentación vuelve a 0.
Potencia máxima para las zonas de cocción
| Zona de calentimiento | Potencia maximal |
| 1 | 1500 W |
| 2 | 2000 W |
| 3 | 1500 W |
| 4 | 2000 W |
8 ① Sartén para freír de hierro
(2) Olla de acero inoxidable 3 Sartén de hierro Hervidor de hierro 5 Hervidor de acero inoxidable esmaltado 6 Utensilio de cocción esmaltado ⑦ Placa de hierro
Debe disponer de varios recipientes de cocción diferentes.
Esta placa de inducción puede identificar una gran variedad de recipientes de cocción que puede probar mediante uno de los métodos siguientes: - Coloque el recipiente en la zona de cocción. Si la zona de cocción correspondiente muestra un nivel de potencia, el recipiente es adecuado. Si U parpadea, el recipiente no es adecuado para la placa de inducción. - Sujete un imán al recipiente. Si el recipiente se atrae al imán, es adecuado para la placa de inducción.
Nota: la base del recipiente debe contener material magnético. Debe tener una base plana con un diámetro superior a 12 cm.
Sustitución de la lámpara del horno
- Apague y desenchufe el horno. Asegúrese de que las piezas internas están frías antes de tocarlas. Retire la tapa de la lámpara girándola hacia la izquierda (puede ser rígida) y sustituya la lámpara halógena por otra de nueva. Vuelva a colocar la tapa.
Ahorro de energía
- Durante el uso de cocinas eléctricas, deben utilizar cacerolas que tengan la base plana.
- Elija una batería de cocina del tamaño adecuado.
- El uso de la tapa reduce el tiempo de cocción.
- Disminuya la cantidad de líquido o grasa para reducir el tiempo de cocción.
- Cuando un líquido empiece a hervir, baje la temperatura. La puerta del horno no debe abrirse con frecuencia durante la cocción.
Mantenimiento y limpieza
Consejos de limpieza
- Espere hasta que el horno esté frío antes de eliminar las rejillas; límpielas por separado con agua caliente y jabón y séquelas completamente.
- Limpie el interior del horno con un paño humedecido de agua caliente y jabón.
- Deje la puerta abierta hasta que el interior esté seco, antes de volver a colocar las rejillas.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se haya enfriado.
- Limpie el horno cuando se enfríe.
- Limpie el horno cuando se enfríe.
- No utilice productos abrasivos para limpiar el interior del horno, ya que podrían eliminar el esmalte y, en consecuencia, reducir la eficiencia del horno.
- No utilice limpiadores abrasivos o rascadores metálicos puntiagudos para limpiar el cristal de la puerta del horno, ya que pueden rayar la superficie y, en consecuencia, romper el cristal.
Limpieza del exterior del horno
- Limpie regularmente el panel de control, la puerta del horno y los laterales del horno con un paño suave y detergente suave, ya que los líquidos derramados podrán dañar el esmalte.
- Limpie las partes cromadas o esmaltadas del horno con agua y jabón o detergentes no abrasivos.
- Nunca utilice estropajos abrasivos para limpiar las superficies esmaltadas, cromadas o de acero inoxidable.
- Al utilizar productos específicos para la limpieza del acero inoxidable, evite limpiar cualquier texto o símbolo, ya que podrían dañarse.
- Abra la puerta completamente.
- La bisagra de la puerta tiene un pequeño pestillo. Levante el pestillo de ambas bisagras.
- Levante la puerta ligeramente como si fuera a cerrarla y, a continuación, con ambas manos, sujete la puerta y retírela del horno.
- Para volver a colocar la puerta, sujétela en la posición de apertura y vuelva a colocar los pestillos en ambas bisagras. Abra y cierre la puerta para asegurarse de que se ha colocado correctamente.
10 ① Pestillo
Desecho de su dispositivo obsoleto
ELIMINACIÓN DE DESECHOS ELÉCTRICOS Y ELECTRÓNICOS
Este dispositivo contiene el símbolo de la Directiva RAEE (Directiva sobre residuos de aparatos eléctricos y electrónicos), lo que significa que no puede ser desechado en la basura doméstica una vez finalizada su vida útil, sino en puntos de recogida locales para la separación de residuos. La recuperación de residuos contribuye a la protección del medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU
Para proteger nuestro medio ambiente y nuestra salud, los dispositivos viejos eléctricos y electrónicos deben desecharse según las normas establecidas, aseguradas tanto por los proveedores como por los usuarios.
Por este motivo, su dispositivo con el símbolo indicado en su etiqueta de identificación
o embalaje,
no debe desecharse en un cubo de basura pública o privada de uso doméstico. El usuario debe entregar el dispositivo en puntos de recogida locales para su reciclaje y clasificación, o para ser reutilizado con otros fines según lo definido en la Directiva.
