MANUAL DE USUARIO IC 60 4MC W 343C VALBERG
Después de fijar el soporte antivuelco al suelo, empujé la cocina tal y como se indica en la imagen. Para garantizar una instalación correcta, la pata trasera derecha debe engancharse en el soporte antivuelco.
CONDICIONES DE GARANTÍA
ES
Este producto está garantizado por un período de 2 años a partir de la fecha de compra* contra cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los vicios o daños resultantes de una mala instalación, un uso incorrecto o un desgaste anormal del producto.
El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
- Previa presentación del comprobante de compra.
HECHO EN PRC
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
FRANCIA
Cocina
Cocina
Horno
Cocina
960273-IC 604MC X 343C
960272-IC 604MC W 343C
GUÍA DEL USUARIO. 02
GUÍA DE UTILIZACIÓN 14
MANUAL DE INSTRUCCIONES 28
INSTRUCCIONES DE USO 40
1
3
¡Gracias!
Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionado, testado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan una facilidad de uso, un rendimiento eficaz y una calidad impecable.
Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.
Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es

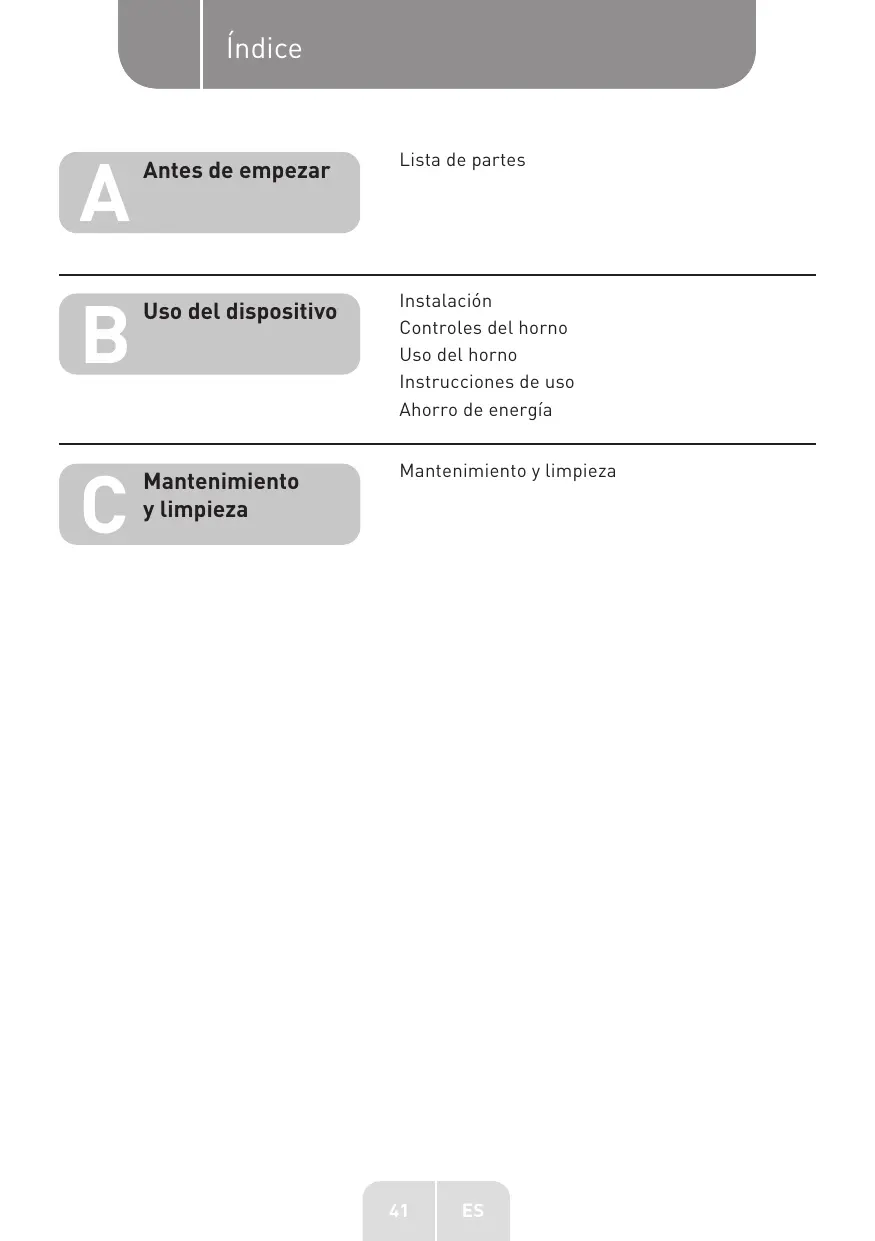

A
Antes de empezar
Lista de partes
B
Uso del dispositivo
Instalación
Controles del horno
Uso del horno
Instrucciones de uso
Ahorro de energía
C
Mantenimiento y limpieza
Mantenimiento y limpieza

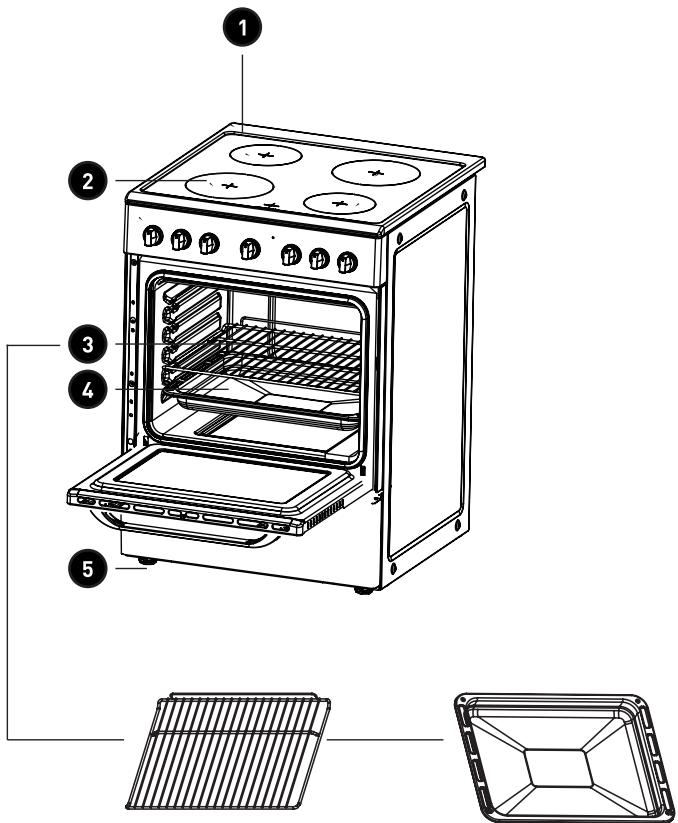

Lista de partes
Parrilla, 2 Placas calientes de inducción, 3 Rejilla, Bandeja de goteo o bandeja de horno, 5 Patas ajustables

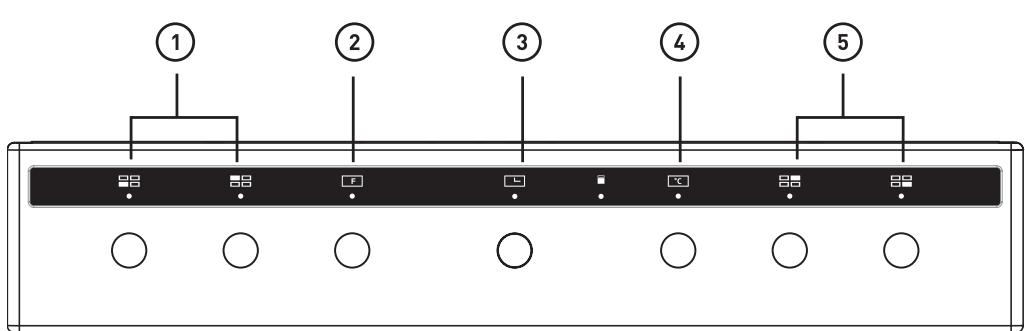

(1) Mandos de control de la encimera (2) Mando de función del horno (3) Temporizador (4) Mando de ajuste de la temperatura del horno (5) Mandos de control de la encimera
Instalación
Un técnico profesional debe leer las instrucciones siguientes para asegurarse de que el electrodoméstico se instala, regula y revisa correctamente de acuerdo con las normativas vigentes.
ATENCIÓN
Desenchufe la cocina al realizar cualquier ajuste, mantenimiento u operación.
Posición
El electrodoméstico se puede instalar junto a muebles que no sean más altos que la parte superior de la encimera. Para una instalación adecuada de la cocina, deben tomarse las precauciones siguientes:
- Los muebles de cocina instalados junto a la cocina que sean más altos que la parte superior de la encimera deben colocarse a un mínimo de 20 cm del borde de la encimera.
- Las campanas deben instalarse según los requisitos del manual de instalación de las campanas y, en cualquier caso, a una distancia mínima de 65 cm.
- Coloque los armarios de pared adyacentes a la campana a una altura mínima de 42 cm de la encimera.
- Si la cocina tuviera que instalarse debajo de un armario de pared, este debe situarse a un mínimo de 70 cm de la encimera.
1 Taladrar un orificio de 5.5 mm de diámetro en el suelo, como se muestra en la figura 11.

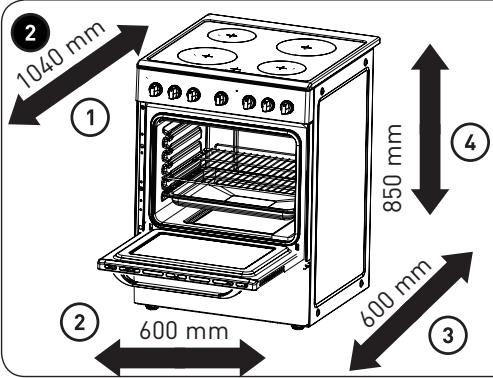

Dimensiones del producto
El orificio para la encimera debe tener las dimensiones siguientes.

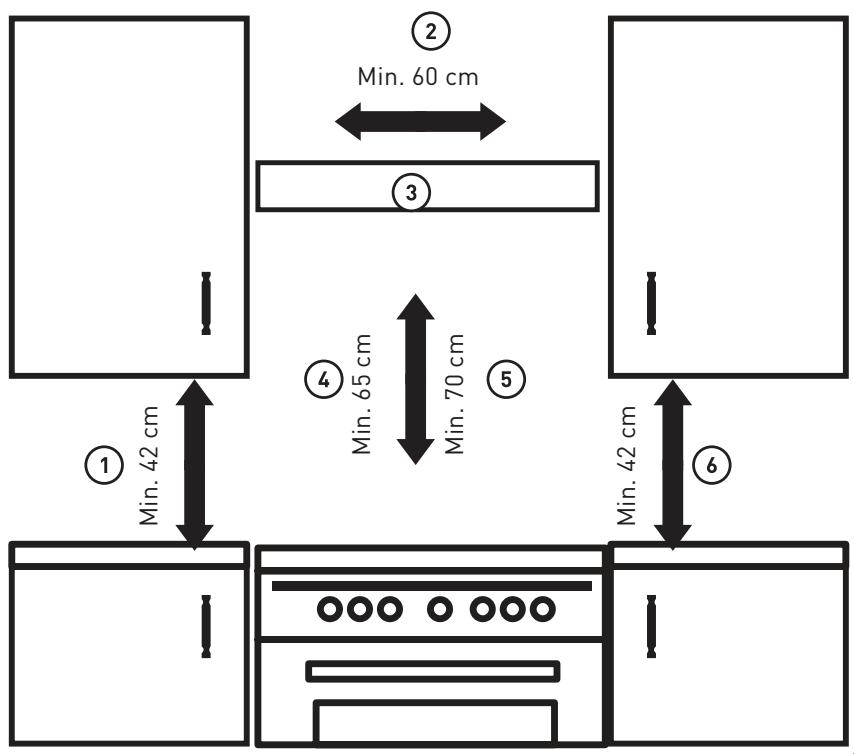

1 ① Min. 42 cm ② Min. 60 cm ③ Campana extractora ④ Min. 65 cm (con campana) ⑤ Min. 70 cm (sin campana) ⑥ Min. 42 cm
② ① 1040 mm ② 600 mm ③ 600 mm ④ 850 mm

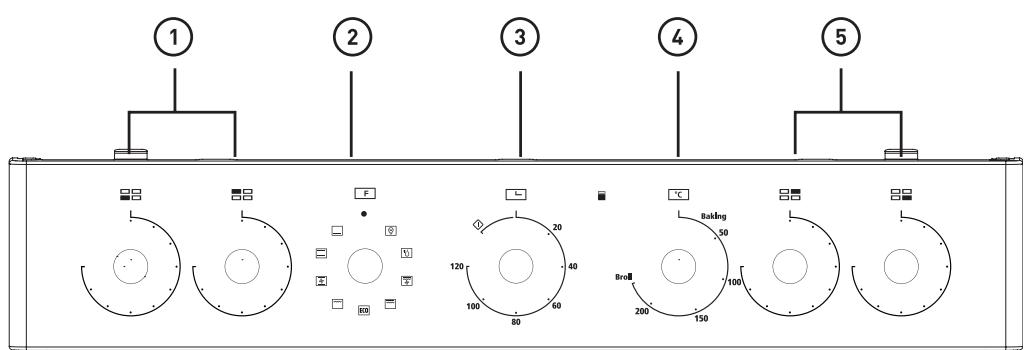

Controles del horno
Para usar una función de horno, primero seleccione la función con el selector izquierdo y, a continuación, ajuste la temperatura de la función con el selector derecho. Ajuste el temporizador a una posición media. La luz indicadora se ilumina. Cuando la temperatura interior del horno alcanza la temperatura establecida, el termostato apaga el elemento calefactor y la luz indicadora se apaga. Cuando la temperatura cae por debajo de la temperatura definida, el elemento calefactor se enciende de nuevo y la luz indicadora se vuelve a iluminar.
Símbolo Función
Lámpara del horno: permite que el usuario observe el progreso de cocción sin abrir la puerta.
Descongelación: la circulación de aire a temperatura ambiente permite una descongelación rápida de los alimentos (sin utilizar calor). Es una forma suave pero rápida de acelerar el tiempo de descongelación de los platos preparados, productos rellenos de crema, etc.
Doble grill: el elemento superior y el elemento de grill interior funcionan. La temperatura se puede definir hasta 250°C .
Doble grill: el elemento calefactor radiante y el elemento calefactor superior funcionan. La temperatura se puede definir hasta 250°C .
Símbolo Función
Grill radiante: el elemento del grill interior se enciende y se apaga para mantener la temperatura. La temperatura se puede definir hasta 250°C
Convección con ventilador: la combinación de ventilador y elemento calefactor ofrece una penetración del calor más uniforme y ahorra hasta un 30 o 40 % de energía. Los platos están ligeramente dorados en el exterior pero conservan la humedad en el interior.
Nota: esta función es adecuada para asar grandes piezas de carne a una temperatura más alta.
La temperatura se puede definir hasta 250°C
Cocción por convección: la parte superior e inferior funcionan conjuntamente durante la cocción por convección.
La temperatura se puede definir hasta 250°C
Símbolo
Función
Calor inferior: un elemento oculto en la parte inferior del horno proporciona un calor más concentrado a la base de los alimentos sin tostarlos. Es ideal para cocciones lentas como guisados, estofados y pizzas cuando se busca una base crujiente.
La temperatura se puede definir hasta 250 °C.
Para una forma de cocinar que ahorra energía.
Uso del horno
ATENCIÓN
Cuando utilice el horno por primera vez, es posible que los materiales aislantes y los elementos calefactores desprendan malos olores. Por este motivo, antes de utilizar el horno por primera vez, enciéndalo y déjelo funcionar a la temperatura máxima durante 45 minutos.
1. Seleccione la función del horno que necesite. Seleccione la temperatura que necesite. 2. Antes de introducir los alimentos en el horno, debe precalentarlo durante 10 minutos. 3. El indicador de temperatura rojo se apaga cuando se alcanza la temperatura seleccionada. 4. Para apagar el horno, ajuste el selector de referencia a la posición 0.
NOTA
Durante la cocción, las fuentes de cristal o equivalentes deben ponerse sobre la parrilla y nunca en el fondo o en contacto directo con la cavidad.
Instrucciones de uso
Utilizar el mando
La placa de inducción es apta para todo tipo de cocciones gracias a sus zonas de cocción electromagnéticas, y sus funciones múltiples y controles microcomputarizados la convierten en una opción ideal para las familias actuales.
Fabricada con materiales importados especiales, el uso de la placa de inducción es extremadamente fácil, duradero y seguro.
La encimera tiene 4 elementos. Cada mando tiene un símbolo que indica el elemento que controla. La encimera tiene 9 niveles de funcionamiento bajo el nombre.

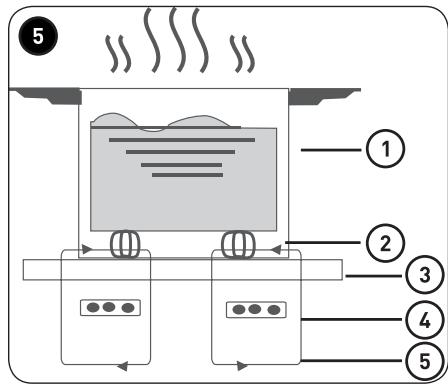

Funcionamiento
La placa por inducción incluye una bobina, una placa caliente fabricada de material ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo magnético a través de la bobina. Esto produce un gran número de vórtices que, a su vez, generan un calor que se transmite a través de la zona de cocción.
⑤ ① Sartén
② Circuito magnético ③ Placa de cristal cerámico ④ Bobina de inducción ⑤ Corrientes inducidas
Seguridad
La encimera se diseñó especialmente para su uso doméstico. La protección del sensor A por sobrecalentamiento controla la temperatura en las zonas de cocción. Cuando la temperatura supera un nivel de seguridad, la zona de cocción se apaga automáticamente.
Detección de elementos no magnéticos y pequeños
Cuando se utiliza una sartén de tamaño incorrecto o no magnética (p. ej. aluminio), o se ha dejado algo pequeño (p. ej. cuchillo, tenedor, llave) sobre la encimera, esta se apaga automáticamente y entra en modo de espera durante 1 minuto. El ventilador continúa enfriando la placa de inducción durante 1 minuto más.
Apagado automático
El apagado automático es una función de protección de seguridad para la placa de inducción. Se apaga automáticamente si se olvida de apagar una zona de cocción.
Horas de funcionamiento predeterminadas para diferentes niveles de potencia:
| Nivel de potencia | La zona de calentimiento se apaga automatisticallyuponés de |
| 1 a 3 | 8 horas |
| 4 a 6 | 4 horas |
| 7 a 9 | 2 horas |
ATENCIÓN
Cualquier persona con marcapasos debe consultar con un médico antes de utilizar un horno por inducción.

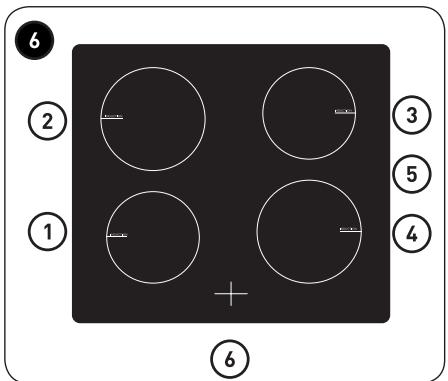

Diagrama de la placa de inducción
6 ① Zona 1500 W ② Zona 2000 W ③ Zona 1500 W ④ Zona 2000 W ⑤ Placa de cristal ⑥ Pantalla
Preparación antes del uso
Cuando se encienda la alimentación, se emitirá un pitido una vez y todos los indicadores se encenderán durante un segundo y se apagarán. La encimera ahora está en el modo de espera. Coloque la sartén en el centro de la zona de cocción.

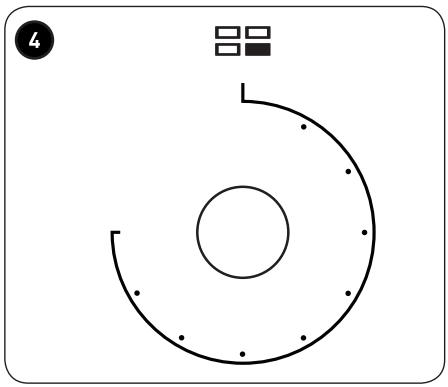

Instrucciones operativas

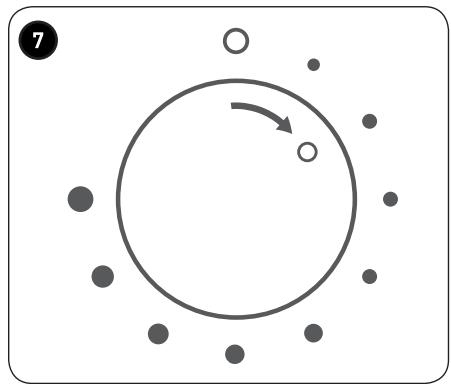

Primero, gire el mando a la posición OFF y, a continuación, seleccione el nivel de potencia girando el mando para la zona de inducción relevante.
Si gira el mando a la posición OFF, el ajuste de alimentación vuelve a 0.
Potencia máxima para las zonas de cocción
| Zona de calentimiento | Potencia(Maxima) |
| 1 | 1500 W |
| 2 | 2000 W |
| 3 | 1500 W |
| 4 | 2000 W |

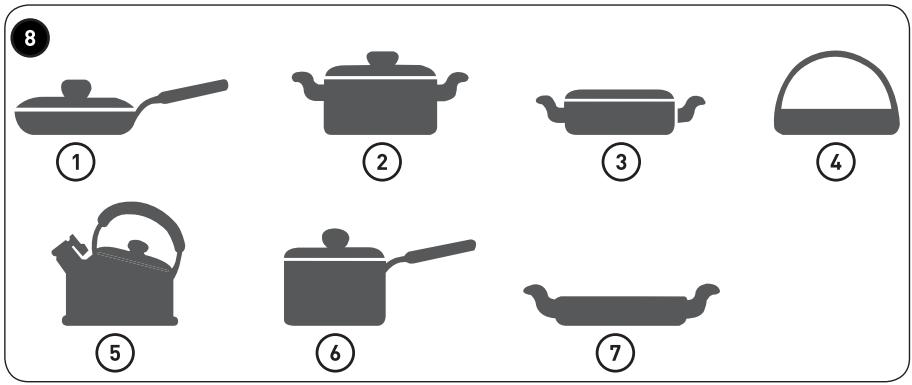

① Sartén para freír de hierro
② Olla de acero inoxidable ③ Sartén de hierro ④ Hervidor de hierro ⑤ Hervidor de acero inoxidable esmaltado ⑥ Utensilio de cocción esmaltado ⑦ Placa de hierro
Debe disponer de varios recipientes de cocción diferentes.
Esta placa de inducción puede identificar una gran variedad de recipientes de cocción que puede probar mediante uno de los métodos siguientes: - Coloque el recipiente en la zona de cocción. Si la zona de cocción correspondiente muestra un nivel de potencia, el recipiente es adecuado. Si parpadea, el recipiente no es adecuado para la placa de inducción. - Sujete un imán al recipiente. Si el recipiente se atrae al imán, es adecuado para la placa de inducción.
NOTA
La base del recipiente debe contener material magnético. Debe tener una base plana con un diámetro superior a 12 cm.

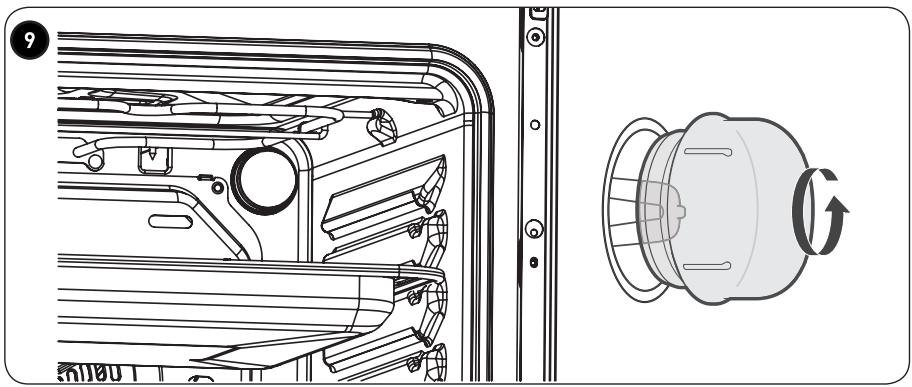

Sustitución de la lámpara del horno
- Apague y desenchufe el horno. Asegúrese de que las piezas internas están frías antes de tocarlas. Retire la tapa de la lámpara girándola hacia la izquierda (puede ser rígida) y sustituya la lámpara halógena por otra nueva.
- Vuelva a colocar la tapa.
Mantenimiento y limpieza
Consejos de limpieza
- Espere hasta que el horno esté frío antes de eliminar las rejillas; límpielas por separado con agua caliente y jabón y séquelas completamente.
- Limpie el interior del horno con un paño humedecido de agua caliente y jabón.
- Deje la puerta abierta hasta que el interior esté seco, antes de volver a colocar las rejillas.
- Limpie el horno después de cada uso, especialmente después de asar o tostar, para evitar que los restos de comida sueltos se quemen y sean difíciles de quitar.
- No utilice productos abrasivos para limpiar el interior del horno ya que podrían eliminar el esmalte y, en consecuencia, reducir la eficiencia del horno.
- No utilice limpiadores abrasivos o rascadores metálicos puntiagudos para limpiar el cristal de la puerta del horno ya que puede rayar la superficie y, en consecuencia, romper el cristal.
Limpieza del exterior del horno
- Limpie regularmente el panel de control, la puerta del horno y los laterales del horno con un paño suave y detergente suave ya que los líquidos derramados podrían dañar el esmalte.
- Limpie las partes cromadas o esmaltadas del horno con agua y jabón o detergentes no abrasivos.
- Nunca utilice estropajos abrasivos para limpiar las superficies esmaltadas, cromadas o de acero inoxidable.
- Al utilizar productos especiales para la limpieza del acero inoxidable, evite limpiar cualquier texto o símbolo ya que podrán dañarse.
- Abra la puerta completamente.
- La bisagra de la puerta tiene un pequeño pestillo. Levante el pestillo de ambas bisagras.
- Levante la puerta ligeramente como si fuera a cerrarla y, a continuación, con ambas manos, sujete la puerta y retírela del horno.
- Para volver a colocar la puerta, sujétela en la posición de apertura y vuelva a colocar los pestillos en ambas bisagras. Abra y cierre la puerta para asegurarse de que se ha colocado correctamente.
10 ① Pestillo
