GEBRUIKSAANWIJZING IC 60 4MC W 343C VALBERG
Nadat u de antikantelsteun aan de vloer hebt vastgemaakt, duwt u het fornuis naar binnen zoals hiernaast weergegeven. Voor een correcte montage moet de rechter achtervoet in de antikantelbeugel worden geklikt.
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

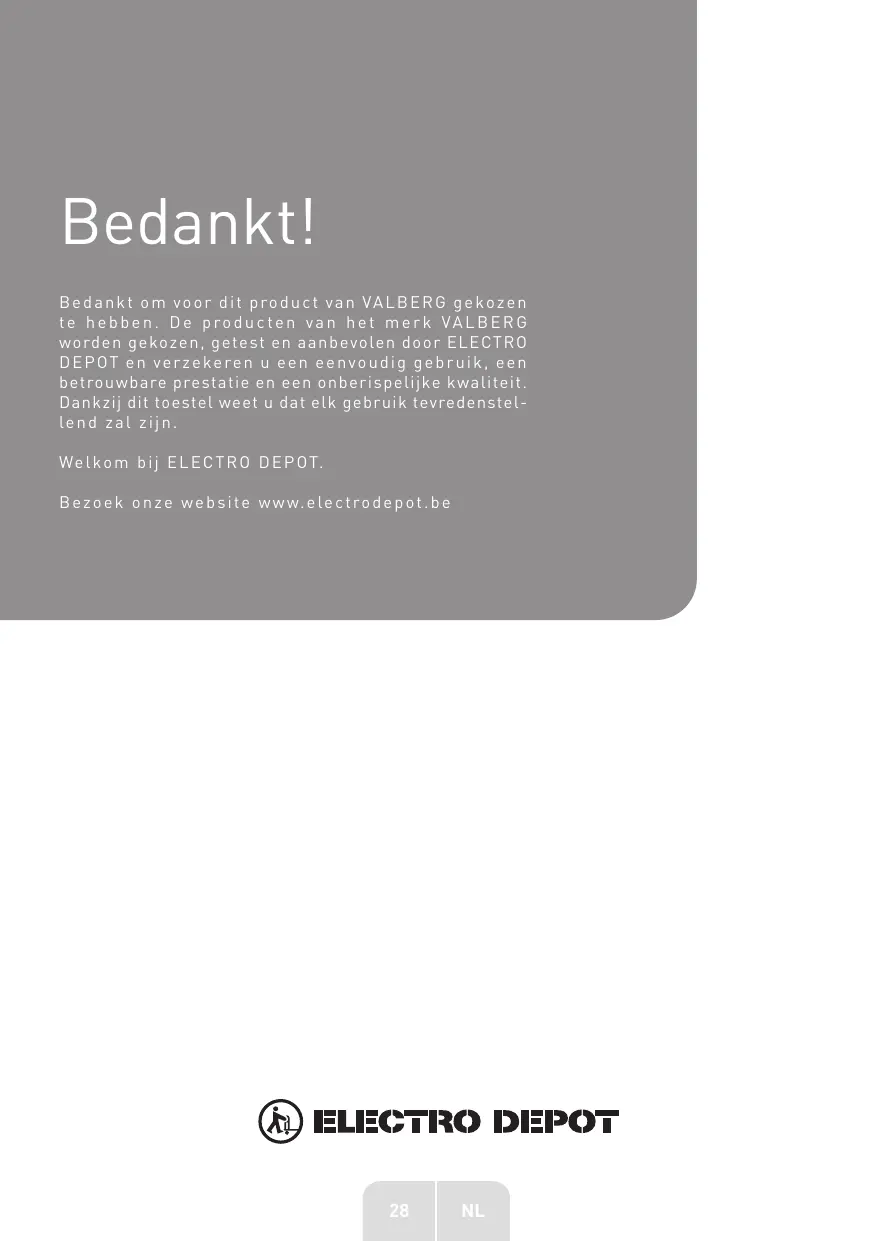

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk VALBERG worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit. Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.
Welkom bij ELECTRO DEPOT.
Bezoek onze website www.electrodepot.be
Alvorens het apparaat
Onderdelen
Het apparaat gebruiken
Installatie
Bedieningsknoppen voor oven
De oven gebruiken
Gebruiksinstructies
Energiebesparing
Reiniging en onderhoud
Onderdelen
1 Kookplaat, Inductiekookplaten, Rooster, Lekbak of bakplaat, 5 Stelvoetjes
① Regelknoppen voor kookplaat, ② Ovenfunctieknop, ③ Timer, ④ Instelknop voor oventemperatuur, ⑤ Regelknoppen voor kookplaat
Installatie
De volgende instructies moeten door een vakbekwame technicus worden gelezen om te verzekeren dat het apparaat volgens de geldende voorschriften wordt geïnstalleerd, geregeld en technisch wordt onderhouden.
OPGELET
Ontkoppel het fornuis van de voeding voordat u het afstelt, onderhoudt, reinigt, etc.
Plaatsbepaling
Het apparaat kan worden geïnstalleerd naast meubilair dat maximaal de hoogte van de bovenkant van de kookplaat heeft. Voor een juiste installatie van het fornuis, houd rekening met de volgende voorzorgsmaatregelen:
- Keukenkasten die naast het fornuis en hoger dan de bovenkant van de kookplaat zijn geïnstalleerd, moeten zich op minstens 20 cm van de rand van de kookplaat bevinden.
- Installeer de dampkap volgens de voorschriften die in de installatiehandleiding van de desbetreffende dampkap zijn vermeld, en dit minstens op een afstand van 65 cm.
- Installeer de wandkasten naast de dampkap op een minimum hoogte van 42 cm van de kookplaat.
- Als het fornuis onder een keukenkast wordt geïnstalleerd, moet de afstand tussen de kast en de kookplaat minstens 70 cm bedragen.
11 Boor een gat met een diameter van 5,5 mm in de bodem, zoals weergegeven in figuur 11.
Productafmetingen
De uitsnijding voor het meubel moet de volgende afmetingen hebben.
1 ① Min. 42 cm ② Min. 60 cm ③ Dampkap ④ Min. 65 cm (met dampkap) ⑤ Min. 70 cm (zonder dampkap) ⑥ Min. 42 cm
② ① 1040 mm ② 600 mm ③ 600 mm ④ 850 mm
Bedieningsknoppen voor oven
3 Om een ovenfunctie te gebruiken, selecteer eerst de functie met de linker draaiknop en stel vervolgens de temperatuur van de functie met de rechter draaiknop in. Zet de timer in het midden in. Het controlelampje brandt. Eenmaal de temperatuur binnenin de oven de ingestelde temperatuur heeft bereikt, worden de verwarmingselementen door de thermostaat uitgeschakeld en dooft het controlelampje. Als de temperatuur onder de ingestelde temperatuur komt, worden de verwarmingselementen opnieuw ingeschakeld en brandt het controlelampje opnieuw.
Symbool Functie
Ovenlamp: Stelt de gebruiker in staat om de voortgang van het kookproces te volgen zonder de deur te openen.
Ontdooien: De circulatie van lucht op kamertemperatuur zorgt voor een snellere ontdooiing van bevroren levensmiddelen (zonder gebruik van enige warmte). Het is een zachte maar tevens snelle manier om de ontdooitijd te verkorten en kant-en-klare maaltijden en met room bereide gerechten te ontdooien.
Dubbele grill: Het interne grillelement en het bovenste element zijn ingeschakeld. De temperatuur kan worden gedefinieerd tot 250 °C.
Dubbele grill: Het stralingsverwarmingselement en het bovenste verwarmingselement zijn ingeschakeld. De temperatuur kan worden gedefinieerd tot 250 °C.
Symbool Functie
Grillen met warmtestraling: Het binnenste grillelement wordt afwisselend in- en uitgeschakeld om de temperatuur te handhaven. De temperatuur kan worden gedefinieerd tot 250 °C.
Convectie met ventilator: Combinatie van de ventilator en het verwarmingselement voor een meer gelijkmatige warmteopname, energiebesparing van 30 tot 40%. De gerechten zijn lichtjes bruin aan de buitenkant en nog sappig aan de binnenkant.
Opmerking: Deze functie is geschikt voor het grillen of braden van grote stukken vlees aan een hogere temperatuur. De temperatuur kan worden ingesteld tot 250°C.
Conventioneel koken: Het bovenste en onderste verwarmingselement werken samen om op een conventionele manier te koken. De temperatuur kan worden ingesteld tot 250°C.
Symbool Functie
Verwarming aan de onderkant: Een verborgen element in de bodem van de oven levert een meer geconcentreerde warmte aan de onderkant van het voedsel zonder te bruineren. Dit is ideaal voor het langzaam koken van gerechten zoals ovenschotels, stoofschotels, gebak en pizza's om een knapperige bodem te krijgen.
De temperatuur kan worden ingesteld tot 250°C.
Voor energiezuinig koken.
De oven gebruiken
OPGELET
Wanneer u uw oven voor de eerste keer gebruikt, kan er enige geur door de isolatiematerialen en de verwarmingselementen worden vrijgegeven. Voordat u uw oven voor de eerste keer gebruikt, is het aanbevolen om de oven gedurende 45 minuten op de maximale temperatuur en leeg te gebruiken.
1 Selecteer de nodige ovenfunctie. Selecteer de nodige temperatuur. 2 Voordat u voedsel in de oven plaatst, is het aanbevolen om de oven gedurende 10 minuten voor te verwarmen. 3 Het rode temperatuurlampje dooft zodra de ingestelde temperatuur is bereikt. ● Om het apparaat uit te schakelen, draai de functieregelknop naar de positie 0 (uit).
OPMERKING
De glazen borden of het equivalent ervan moeten tijdens het koken altijd op het rooster worden geplaatst en nooit op de bodem of in rechtstreeks contact met de kuip.
Gebruiksinstructies
De knop gebruiken
De inductiekookplaat is geschikt voor alle kooktypes dankzij de elektromagnetische kookzones, de micro-geautomatiseerde bediening en de vele functies. De ideale keuze voor elk gezin.
De inductiekookplaat, gemaakt van speciaal geïmporteerde materialen, is uitermate gebruiksvriendelijk, duurzaam en veilig.
Uw kookplaat heeft 4 elementen. Elke knop heeft een symbool erboven met aanduiding van het relevante element dat wordt geregeld. De kookplaat is ontworpen voor gebruik op 9 verschillende niveaus.
Werkingsprincipe
De inductiekookplaat bestaat uit een spoel, een warmteplaat van ferromagnetisch materiaal en een controlesysteem. De elektrische stroom genereert een krachtig magnetisch veld door de spoel. Dit leidt tot een groot aantal wervelingen die op hun beurt warmte genereren en via de kookzone naar het kookgerei worden overgedragen.
5 ① Pan
② Magnetisch circuit ③ Keramische glasplaat ④ Inductiespoel ⑤ Inductiestromen
Veiligheid
De kookplaat is speciaal ontworpen voor huishoudelijk gebruik. Beveiliging tegen oververhitting. Een sensor houdt toezicht op de temperatuur in de kookzones. Zodra de temperatuur een veilig niveau overschrijdt, worden de kookzones automatisch uitgeschakeld.
Als er een pan van een ongepaste grootte, een niet-magnetische pan (bijv. aluminium) of een ander klein item (bijv. mes, vork, sleutel) zich op de kookplaat bevindt, gaat de kookplaat automatisch binnen 1 minuut in stand-by. De ventilator blijft de inductiekookplaat gedurende 1 minuut verder afkoelen.
Automatische uitschakeling
De automatische uitschakeling is een beveiligingsfunctie voor uw kookplaat. Het toestel wordt automatisch uitgeschakeld wanneer u vergeet een kookzone uit te zetten.
Standaard werkingsstijden voor de verschillende vermogensniveaus
| Vermogenniveau | De verwarmingszone worden automatischuitgeschakeld na |
| 1 tot 3 | 8研究员 |
| 4 tot 6 | 4研究员 |
| 7 tot 9 | 2研究员 |
OPGELET
Personen met een pacemaker moeten een arts raadplegen voordat ze de inductiekookplaat gaan gebruiken.
Weergave van de inductiekookplaat
6 ① 1500 W zone ② 2000 W zone ③ 1500 W zone ④ 2000 W zone ⑤ Glasplaat ⑥ Scherm
Voor ingebruikname
Als het toestel op de voeding wordt aangesloten, gaat de zoemer eenmaal af. Alle indicatoren worden ingeschakeld en gaan na één seconde opnieuw uit. De kookplaat bevindt zich nu in de stand-bymodus. Plaats de pan in het midden van de kookzone.
Gebruikswijze
Draai de knop eerst naar de stand OFF en selecteer dan het gewenste vermogenniveau door de knop voor de relevante inductiezone te draaien.
Als u de knop naar de stand OFF (uit) draait, gaat de vermogensinstelling terug naar 0.
Maximum vermogen van kookzones
| Verwarmingszone | Maximum vermogen |
| 1 | 1500 W |
| 2 | 2000 W |
| 3 | 1500 W |
| 4 | 2000 W |
① IJzeren koekenpan
② Roestvrijstalen pan ③ IJzeren pan ④ IJzeren ketel ⑤ Email, roestvrijstalen ketel ⑥ Email kookgerei ⑦ IJzeren plaat
U kunt verschillende soorten kookgerei gebruiken
- Deze inductiekookplaat kan vele verschillende soorten kookgerei identificeren die u op een van de volgende methodes kunt testen:
- Plaats het kookgerei op de kookzone. Als de overeenkomstige kookzone een vermogenniveau weergeeft, is het kookgerei geschikt voor gebruik. Als "U" knippert, is het kookgerei niet geschikt voor gebruik met de inductiekookplaat.
- Houd een magneet tegen het kookgerei. Als de magneet door het kookgerei wordt aangetrokken, is het kookgerei geschikt voor gebruik met de inductiekookplaat.
OPMERKING
De bodem van het kookgerei moet magnetisch materiaal bevatten. Het kookgerei moet een vlakke bodem hebben met een diameter van minstens 12 cm.
De ovenlamp verrangen
- Zet de oven uit en haal de stekker uit het stopcontact. Zorg dat de interne delen afgekoeld zijn voordat u ze aanraakt. Verwijder de lampenkap door deze tegen de klok in los te draaien (opgelet, het kan stevig vastzitten) en vervang de halogeenlamp door een nieuwe.
- Installeer opnieuw de lampenkap.
Reiniging en onderhoud
Schoonmaaktips
- Wacht totdat de oven is afgekoeld voordat u de roosters uithaalt. Was ze vervolgens in een warm sopje en veeg ze grondig droog.
- Reinig de binnenkant van de oven met warm zeepwater en veeg vervolgens schoon met een vochtige doek.
- Laat de deur open totdat de binnenkant volledig droog is voordat u de roosters opnieuw inbrengt.
- Reinig de oven na elk gebruik, in het bijzonder na het roosteren of grillen, om het aanbranden van gemorst of etensresten die moeilijk te verwijderen zijn te vermijden. Maak de binnenkant van de oven niet schoon met een schuursponsje om schade aan het email en mindere kookprestaties te vermijden. Maak de glazen ovendeur niet schoon met agressieve schoonmaakmiddelen of scherpe metalen krabbers, deze kunnen het oppervlak van het apparaat krassen wat tot breuk van het glas kan leiden.
De buitenkant van de oven reinigen
- Veeg het bedieningspaneel, de ovendeur en de zijkant van de oven regelmatig schoon met een zachte doek en een mild schoonmaakmiddel om schade aan het email te vermijden.
- Was de email en verchroomde delen van de oven met warm zeepwater of een mild schoonmaakmiddel. Maak de email, verchroomde of roestvrijstalen oppervlakken nooit schoon met een schuursponsje.
- Als u een in de handel verkrijgbaar reinigingsmiddel voor roestvrij staal gebruikt, vermijd contact met de letters of symbolen op de oven om schade te voorkomen.
De deur afhalen voor een eenvoudige reiniging
- Open de leur volledig.
- De deurscharnier is voorzien van een kleine grendel. Breng de grendel op beide scharnieren omhoog.
- Breng de leur lichtjes omhoog door deze te 'sluiten', ondersteun vervolgens de deur met beide handen en trek deze van de oven af.
- Om de deur terug te plaatsen, houd de deur in een open positie en breng de grendels op beide scharnieren opnieuw in de juiste plaats aan. Open en sluit de deur om te controleren of deze juist is vastgemaakt.
10 ①Grendel
