GEBRUIKSAANWIJZING CI 60 4MC X MISC VALBERG
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of van het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN

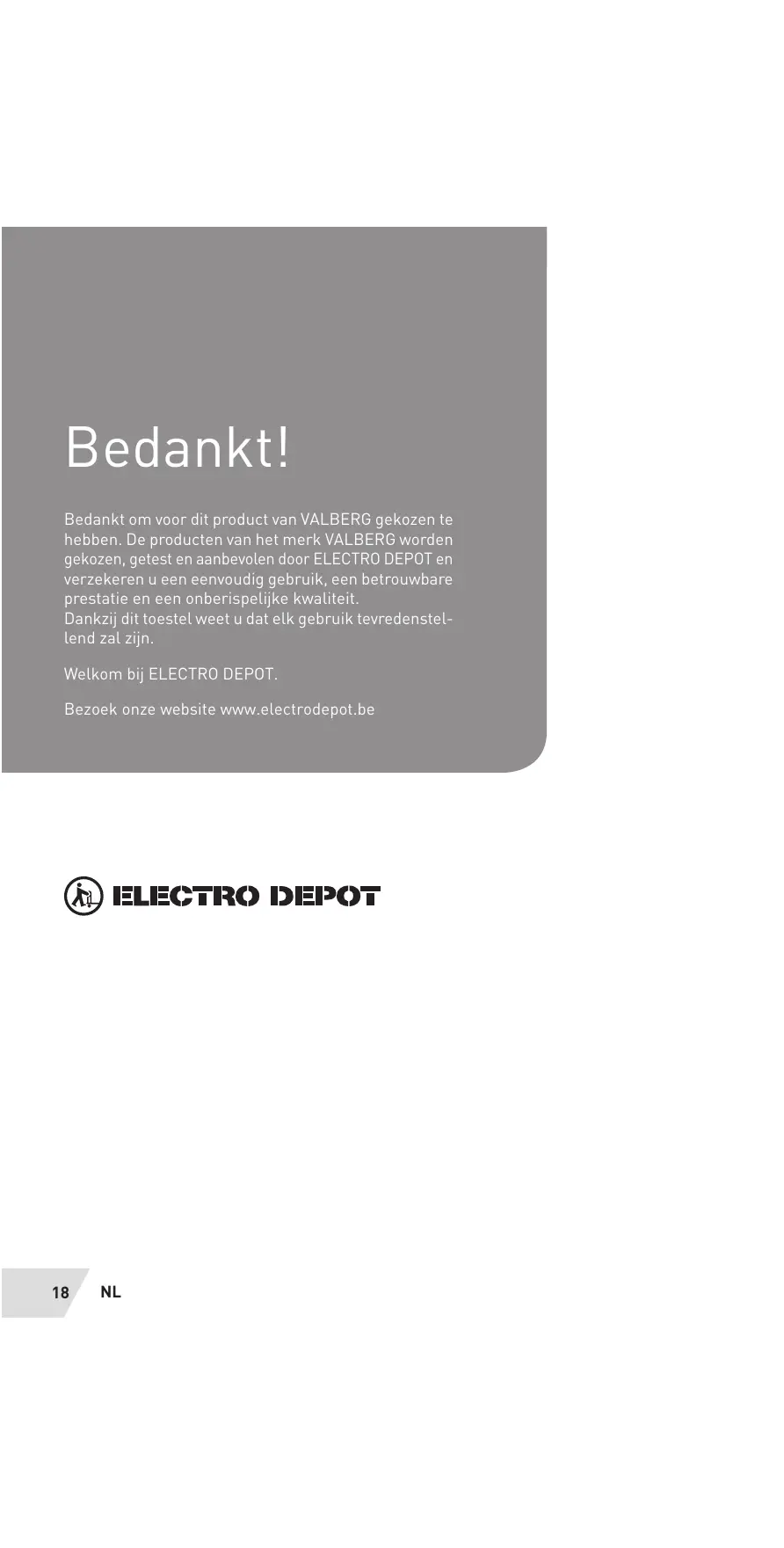

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk VALBERG worden gekozen, getest en aanbevolen door ELECTRO DEPOT en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.
Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.
Welkom bij ELECTRO DEPOT.
Bezoek onze website www.electrodepot.be
ELECTRO DEPOT
| A | Alvorens het apparaat | 20 | Veiligheidsinstrumenties |
| B | Overzicht van het apparaat | 23 | Onderdelen |
| 24 | Specificaties |
| C | Het apparaat gebruiken | 24 | Installatie |
| 25 | Bedieningsknoppen voor oven |
| 27 | De oven gebruiken |
| 27 | Elektronische programmering |
| 29 | Gebruiksinstructies |
| 31 | Energiebesparing |
| D | Reinigung en onderhoud | 31 | Reinigung en onderhoud |
| E | Verwijdering | 33 | Afdanken van uw oude machine |
Veiligheidsinstructies
LEES DE GEBRUIKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR LATER RAADPLEGING.
- Het apparaat dat u hebt gekocht kan lichtjes afwijken van wat in deze handleiding is afgebeeld. Raadpleeg de informatie die voor uw model geldt.
Veiligheid van kinderen en kwetsbare personen
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysieke, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen.
- Laat kinderen nooit met het apparaat spelen.
- Houd het verpakkingsmateriaal
buiten het bereik van kinderen.
- Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en het afkoelen. De toegankelijke delen worden heet.
- Als het apparaat van een kinderslot is voorzien, bevelen we aan om het te activeren.
- Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden.
- Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat wanneer er geen toezicht op is.
Algemene veiligheid
- Het installeren van het apparaat en het vervangen van het snoer mag alleen door een vakbekwame technicus worden uitgevoerd.
- De binnenkant van het apparaat wordt tijdens het gebruik heet. Raak de verwarmingselementen binnenin het apparaat niet aan. Gebruik altijd ovenwanten wanneer u accessoires of schalen in de warme oven plaatst of
uithaalt.
- Ontkoppel de elektrische voeding voordat u onderhoud aan het apparaat uitvoert. Schakel het apparaat uit en ontkoppel het van de voeding voordat u een lamp vervangt om risico op elektrische schokken te vermijden.
- Gebruik geen stoomreiniger om het apparaat schoon te maken.
- Gebruik geen schuurmiddelen of scherpe metalen schrapers om de glazen deur te reinigen, deze kunnen het oppervlak krassen, wat tot glasbreuk kan leiden.
- Als het snoer is beschadigd, laat het dan vervangen door de fabrikant, zijn servicecentrum of een gekwalificeerd bevoegd persoon om elk gevaar te vermijden.
- Brandgevaar: plaats geen items gedurende een lange periode op de kookzones.
- Om ongewenst gemors te vermijden, gebruik geen kookgerei met een ongelijkmatige of vervormde bodem op de branders of de elektrische platen.
- Gebruik nooit brandbare
vloeistoffen zoals alcohol of benzine, etc. in de buurt van het apparaat wanneer in werking. - Verwijder gemors van het deksel voordat u het opent en zorg dat de kookplaat volledig is afgekoeld voordat u het deksel sluit.
Installatie-instructies
WAARSCHUWING! Het installeren van het apparaat mag alleen door een vakbekwame technicus worden uitgevoerd. - Verwijder alle verpakkingsmateriaal. - Installeer of sluit het apparaat niet aan als schade wordt waargenomen. - Volg de installatie-instructies die met het apparaat zijn meegeleverd strikt op. - Wees altijd voorzichtig wanneer u het apparaat verplaatst, het is zwaar. Draag altijd werkhandschoenen. - Trek het apparaat nooit via het handvat. - Respecteer de minimale afstanden tussen het apparaat en andere apparaten of voorwerpen.
WAARSCHUWING! Brand- of elektrocutiegevaar. - De elektrische aansluitingen moeten door een vakbekwame technicus worden uitgevoerd. - Dit apparaat moet op de aarding worden aangesloten. - Controleer of de elektrische gegevens die op het typeplaatje zijn vermeld overeenstemmen met die van uw elektriciteitsnet. Als dit niet het geval is, neem contact op met een elektricien. Maak altijd gebruik van een juist geïnstalleerd veiligheidsstopcontact. Maak geen gebruik van adapters, verdeelstekkers of verlengsnoeren. Zorg dat de stekker en het snoer niet worden beschadigd. Het vervangen van het snoer mag alleen door ons servicecentrum worden uitgevoerd. Zorg dat het snoer niet in aanraking komt met de ovendeur of in de buurt komt van de ovendeur, in het bijzonder wanneer deze warm is.
- De beveiliging tegen schokken van de geïsoleerde delen die onder stroom staan moeten op een dergelijke manier zijn bevestigd zodat het niet mogelijk is om deze zonder gereedschap te verwijderen.
- Steek de stekker pas in het stopcontact eenmaal het apparaat is geïnstalleerd. Zorg dat het gebruikte stopcontact na installatie van het apparaat eenvoudig bereikbaar is.
- Als het stopcontact los zit, sluit geen snoer aan. Haal de stekker nooit uit het stopcontact door aan het snoer te trekken. Gebruik altijd de stekker.
- Gebruik alleen geschikte isolatiesystemen: stroomonderbrekers, zekeringen (in te draaien zekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactoren.
- De elektrische installatie moet voorzien zijn van een ontkoppelingsmechanisme over alle polen. Het ontkoppelingsmechanisme moet tevens een contactopening van minstens 3 mm hebben.
WAARSCHUWING: Het apparaat en de toegankelijke delen ervan worden heet tijdens gebruik. - Raak de verwarmingselementen niet aan. - Houd kinderen jonger dan 8 jaar uit de buurt van het apparaat, tenzij ze continu onder toezicht staan. - Het apparaat wordt heet als het gebruikt wordt. Raak de verwarmingselementen binnenin de oven niet aan. WAARSCHUWING: Toegankelijke onderdelen kunnen
heet worden als het apparaat gebruikt wordt.
- Houd jonge kinderen uit de buurt. WAARSCHUWING: Zorg ervoor dat het apparaat uit is gezet voordat u de lamp vervangt om te voorkomen dat u een elektrische schok krijgt.
Raadpleeg wat betreft het vervangen van de lamp en installatie van het apparaat en de schappen onderstaande paragraaf van de handleiding.
Onderdelen
1 Kookplaat Inductiekookplaten Rooster
4 Lekbak of bakplaat 5 Stelvoetjes
① Regelknoppen voor kookplaat ② Ovenfunctieknop ③ Timer
4 Instelknop voor oventemperatuur 5 Regelknoppen voor kookplaat
Specificaties
| Merk | VALBERG |
| Model | 950281 | 950282 |
| Energie-efficientre-index | 103,7 | 103,7 |
| Energie-efficientreiklasse | l | A |
| Consommation d'énergie avec charge standard et mode traditionnel | kWh/cy-clus | 0,93 |
| Energieverbruik bij standard lading en in de heteluchtstand | kWh/cy-clus | 0,85 |
| Aantal ovenruimten | 1 | 1 |
| Warmtebron | Elektrisch | Elektrisch |
| Volume | l | 65 |
| Type oven | Elektrisch | Elektrisch |
| Gewicht | kg | 53 |
Installatie
De volgende instructies moeten door een vakbekwame technicus worden gelezen om te verzekeren dat het apparaat volgens de geldende voorschriften wordt geïnstalleerd, geregeld en technisch wordt onderhouden.
OPGELET
Ontkoppel het fornuis van de voeding voordat u het afstelt, onderhoudt, reinigt, etc.
Plaatsbepaling
Het apparaat kan worden geïnstalleerd naast meubilair dat maximaal de hoogte van de bovenkant van de kookplaat heeft. Voor een juiste installatie van het fornuis,
houd rekening met de volgende voorzorgsmaatregelen:
- Keukenkasten die naast het fornuis en hoger dan de bovenkant van de kookplaat zijn geïnstalleerd, moeten zich op minstens 20 cm van de rand van de kookplaat bevinden.
- Installeer de dampkap volgens de voorschriften die in de installatiehandleiding van de desbetreffende dampkap zijn vermeld, en dit minstens op een afstand van 65 cm.
- Installeer de wandkasten naast de dampkap op een minimumhoogte van 42 cm van de kookplaat.
- Als het fornuis onder een keukenkast wordt geïnstalleerd, moet de afstand tussen de kast en de kookplaat minstens 70 cm bedragen.
Productafmetingen
De uitsnijding voor het meubel moet de volgende afmetingen hebben.
1 ① Min. 42 cm (2) Min. 60 cm Dampkap 4 Min. 65 cm (met dampkap) (5) Min. 70 cm (zonder dampkap) 6 Min. 42 cm
2 ① 1040 mm (2) 598 mm (3) 595 mm (4) 835 tot 865 mm
Bedieningsknoppen voor oven
3 Om een ovenfunctie te gebruiken, selecteer eerst de functie met de linker draaiknop en stel vervolgens de temperatuur van de functie met de rechter draaiknop in. Zet de timer in het midden in. Het controlelampje brandt. Eenmaal de temperatuur binnenin de oven de ingestelde temperatuur heeft bereikt, worden het verwarmingselement door de thermostaat uitgeschakeld en dooft het controlelampje. Als de temperatuur onder de ingestelde temperatuur komt, worden het verwarmingselement opnieuw ingeschakeld en brandt het controlelampje opnieuw.
Symbool Functie
Ovenlamp: Stelt de gebruiker in staat om de voortgang van het kookproces te volgen zonder de deur te openen.
Ontdooien: De circulatie van lucht op kamertemperatuur zorgt voor een snellere ontdooiing van bevroren levensmiddelen (zonder gebruik van enige warmte). Het is een zachte maar tevens snelle manier om de ontdooitijd te verkorten en kant-en-klare maaltijden en met room bereide gerechten te ontdooien.
Dubbele grill: Het interne grillelement en het bovenste element zijn ingeschakeld.
De temperatuur kan worden ingesteld tussen 180 en 240 °C. De standaardtemperatuur is 210 °C.
Dit is een optionele functie die samen met de rotisserie-motor kan worden gebruikt.
Dubbele grill: Het stralingsverwarmingselement en het bovenste verwarmingselement zijn ingeschakeld.
De temperatuur kan worden ingesteld tussen 180 en 240 °C. De standaardtemperatuur is 210 °C.
Dit is een optionele functie die samen met de rotisserie-motor kan worden gebruikt.
Symbool Functie
Grillen met warmtestraling: Het binnenste grillelement wordt afwisselend in- en uitgeschakeld om de temperatuur te handhaven.
De temperatuur kan worden ingesteld tussen 180 en 240 °C. De standaardtemperatuur is 210 °C.
Dit is een optionele functie die samen met de rotisserie-motor kan worden gebruikt.
Convectie met ventilator: Combinatie van de ventilator en het verwarmingselement voor een meer gelijkmatige warmteopname, energiebesparing van 30 tot 40%. De gerechten zijn lichtjes bruin aan de buitenkant en nog sappig aan de binnenkant.
Opmerking: Deze functie is geschikt voor het grillen of braden van grote stukken vlees aan een hogere temperatuur. De temperatuur kan worden ingesteld tussen 50 en 250 °C.
De standaardtemperatuur is 220 °C.
Conventioneel koken: Het bovenste en onderste verwarmingselement werken samen om op een conventionele manier te koken.
De temperatuur kan worden ingesteld tussen 50 en 250 °C. De standaardtemperatuur is 220 °C.
Dit is een optionele functie die samen met de rooverspitmotor kan worden gebruikt.
Symbool Functie
Verwarming aan de onderkant: Een verborgen element in de bodem van de oven levert een meer geconcentreerde warmte aan de onderkant van het voedsel zonder te bruineren. Dit is ideaal voor het langzaam koken van gerechten zoals ovenschotels, stoofschotels, gebak en pizza's om een knapperige bodem te krijgen.
De temperatuur kan worden ingesteld tussen 60 en 120 °C. De standaard temperatuur is 60 °C.
De oven gebruiken
OPGELET
Wanneer u uw oven voor de eerste keer gebruikt, kan er enige geur door de isolatiematerialen en de verwarmingselementen worden vrijgeveen. Voordat u uw oven voor de eerste keer gebruikt, is het aanbevolen om de oven gedurende 45 minuten op de maximale temperatuur en leeg te gebruiken.
1. Selecteer de nodige ovenfunctie. 2. Selecteer de nodige temperatuur. Voordat u voedsel in de oven plaatst, is het aanbevolen om de oven gedurende 10 minuten voor te verwarmen. 3. Het rode temperatuurlampje dooft zodra de ingestelde temperatuur is bereikt. Om het apparaat uit te schakelen, draai de functieregelknop naar de positie 0 (uit).
Opmerking: Bedek de oven in geen enkel geval met aluminiumfolie, plaats geen schalen of bakplaten rechtstreeks op de bodem van de oven om oververhitting en schade te vermijden.
Gebruiksinstructies
De knop gebruiken
De inductiekookplaat is geschikt voor alle kooktypes dankzij de elektromagnetische kookzones, de micro-geautomatiseerde bediening en de vele functies. De ideale keuze voor elk gezin.
De inductiekookplaat, gemaakt van speciaal geïmporteerde materialen, is uitermate gebruiksvriendelijk, duurzaam en veilig.
Uw kookplaat heeft 4 elementen. Elke knop heeft een symbool erboven met aanduiding van het relevante element dat wordt geregeld. De kookplaat is ontworpen voor gebruik op 9 verschillende niveaus.
Werkingsprincipe
De inductiekookplaat bestaat uit een spoel, een warmteplaat van ferromagnetisch materiaal en een controlesysteem. De elektrische stroom genereert een krachtig magnetisch veld door de spoel. Dit leidt tot een groot aantal wervelstromen die op hun beurt warmte genereren en via de kookzone aan het kookgerei worden overgedragen.
5 1 Pan
(2) Magnetisch circuit 3 Keramische glasplaat Inductiespoel Inductiestromen
Veiligheid
De kookplaat is speciaal ontworpen voor huishoudelijk gebruik. Beveiliging tegen
oververhitting. Een sensor houdt toezicht op de temperatuur in de kookzones. Zodra de temperatuur een veilig niveau overschrijdt, worden de kookzones automatisch uitgeschakeld.
Detectie van kleine of niet-magnetische items
Als er een pan van een ongepaste grootte, een niet-magnetische pan (bijv. aluminium) of een ander klein item (bijv. mes, vork, sleutel) zich op de kookplaat bevindt, gaat de kookplaat automatisch binnen 1 minuut in stand-by. De ventilator blijft de inductiekookplaat gedurende 1 minuut verder afkoelen.
Automatische uitschakeling
De automatische uitschakeling is een beveiligingsfunctie voor uw kookplaat. Het toestel wordt automatisch uitgeschakeld wanneer u vergeet een kookzone uit te zetten.
Standaard werktijden voor de verschillende vermogensniveaus
| Vermogen-
niveau | De verwarmingszone
wordt automatisch
uitgeschakeld na |
| 1 tot 3 | 8 uwr |
| 4 tot 6 | 4 uwr |
| 7 tot 9 | 2 uwr |
OPGELET
Personen met een pacemaker moeten een arts raadplegen voordat ze de inductiekookplaat mogen gebruiken.
Weergave van de inductiekookplaat
1500 W zone
2000 W zone
1500 W zone
2000 W zone
Glasplaat
Scherm
Voor ingebruikname
Als het toestel op de voeding wordt aangesloten, gaat de zoemer eenmaal af. Alle indicatoren worden ingeschakeld en gaan na één seconde opnieuw uit. De kookplaat bevindt zich nu in de stand-bymodus. Plaats de pan in het midden van de kookzone.
Gebruikswijze
Draai de knop eerst naar de stand OFF en selecteer dan het gewenste vermogenniveau door de knop voor de relevante inductiezone te draaien.
Als u de knop naar de stand OFF (uit) draait, gaat de vermogensinstelling terug naar 0.
Maximum vermogen van kookzones
| Verwarmings-zone | Maximumvermogen |
| 1 | 1500 W |
| 2 | 2000 W |
| 3 | 1500 W |
| 4 | 2000 W |
8 1 Ijzeren koekenpan
(2) Roestvrijstalen pan
③ljzeren pan
4 ljzeren ketel
5 Email, roestvrijstalen ketel
6 Email kookgerei
⑦ ijzeren plaat
U kunt verschillende soorten kookgerei gebruiken
- Deze inductiekookplaat kan vele verschillende soorten kookgerei identificeren die u op een van de volgende manieren kort kunt testen:
- Plaats het kookgerei op de kookzone. Als de overeenkomstige kookzone een vermogenniveau weergeeft, is het kookgerei geschikt voor gebruik. Als "U" knippert, is het kookgerei niet geschikt voor gebruik met de inductiekookplaat.
- Houd een magneet tegen het kookgerei. Als de magneet door het kookgerei wordt aangetrokken, is het kookgerei geschikt voor gebruik met de inductiekookplaat.
Opmerking: De bodem van het kookgerei moet magnetisch materiaal bevatten. Het kookgerei moet een vlakke bodem hebben met een diameter van minstens 12 cm.
De ovenlamp vervangen
Zet de oven uit en haal de stekker uit het stopcontact. Zorg dat de interne delen afgekoeld zijn voordat u ze aanraakt.
Verwijder de lampenkap door deze tegen de klok in los te draaien (opgelet, het kan stevig vastzitten) en vervang de halogeenlamp door een nieuwe.
- Installeer opnieuw de lampenkap.
Energiebesparing
- Gebruik alleen een sauspan met een vlakke bodem op elektrische kookplaten. Kies kookgerei van een geschikte grootte.
- Gebruik een deksel voor kortere kooktijden.
- Gebruik zo weinig mogelijk vloeistof of vet om de kooktijd te beperken.
- Eenmaal de vloeistof aan de kook is gebracht, verlaag de temperatuurinstelling.
- Open de ovendeur tijdens het kookproces niet te vaak.
Reiniging en onderhoud
Schoonmaaktips
- Wacht totdat de oven is afgekoeld voordat u de roosters uithaalt. Was ze vervolgens in een warm sopje en veeg ze grondig droog.
- Reinig de binnenkant van de oven met warm zeepwater en veeg vervolgens schoon met een vochtige doek. Laat de deur open totdat de binnenkant volledig droog is voordat u de roosters opnieuw inbrengt.
- Reinig de oven na elk gebruik, in het bijzonder na het roosteren of grillen, om het aanbranden van gemorst of etensresten die moeilijk te verwijderen zijn te vermijden. Maak de binnenkant van de oven niet schoon met een schuursponsje om schade aan het email en mindere kookprestaties te vermijden.
Maak de glazen ovendeur niet schoon met agressieve schoonmaakmiddelen of scherpe metalen krabbers, deze kunnen het oppervlak van het apparaat krassen wat tot breuk van het glas kan leiden.
De buitenkant van de oven reinigen
Veeg het bedieningspaneel, de ovendeur en de zijkant van de oven regelmatig schoon met een zachte doek en een mild schoonmaakmiddel om schade aan het email te vermijden. - Was de email en verchroomde delen van de oven met warm zeepwater of een mild schoonmaakmiddel. Maak de email, verchroomde of roestvrijstalen oppervlakken nooit schoon met een schuursponsje. - Als u een in de handel verkrijgbaar reinigingsmiddel voor roestvrij staal gebruikt, vermijd contact met de letters of symbolen op de oven om schade te voorkomen.
De deur afhalen voor een eenvoudige reiniging
- Open de deur volledig.
- De deurscharnier is voorzien van een kleine grendel. Breng de grendel op beide scharnieren omhoog.
- Breng de deur lichtjes omhoog door deze te 'sluiten', ondersteun vervolgens de deur met beide handen en trek deze van de oven af.
- Om de deur terug te plaatsen, houd de deur in een open positie en breng de grendels op beide scharnieren opnieuw in de juiste plaats aan. Open en sluit de deur om te controleren of deze juist is vastgemaakt.
10 ①Grendel
Afdanken van uw oude machine
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom is het toestel voorzien van het symbool dat op het typeplaatje of op de verpakking is aangebracht. Het mag in geen geval in een openbare of privé vuilnisbak voor huishoudelijk afval worden gegooid. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden, conform de richtlijn.
