VAL FM 73 C NVT - Horno electrico VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno eléctrico empotrable
Marca	VALBERG
Modelo	VAL FM 73 C NVT
Volumen neto	73 L
Clase energética	A
Consumo energético (modo convencional)	0,99 kWh/cycle
Consumo energético (modo ventilación forzada)	0,91 kWh/cycle
Índice de eficiencia energética (modo convencional)	115,60
Índice de eficiencia energética (modo ventilación forzada)	106,20
Fuente de calor	Eléctrica
Tensión de alimentación	220-240 V
Tipo de cable de alimentación	H05W-F
Disyuntor recomendado	20 A (con retardo)
Peso neto	36,0 kg
Bombilla del horno	25 W, tipo E14, resistente a 300°C
Funciones de cocción	Cocción estática, Turbo, Calor giratorio, Pizza, Grill, Grill rápido, Doble grill + ventilación, Descongelación
Accesorios suministrados	Rejilla metálica, Bandeja de goteo (según modelo)
Limpieza	Paredes catalíticas (autolimpiante)
Seguridad	Bloqueo de teclas, apagado automático después de 6 horas, fijaciones antivuelco
Tipo de instalación	Empotrable

Preguntas frecuentes - VAL FM 73 C NVT VALBERG

¿Cómo ajustar la hora en la pantalla del horno?

Presione simultáneamente las teclas táctiles - y + para entrar en modo de ajuste. Luego use estas teclas para ajustar la hora. El símbolo : parpadea durante el ajuste.

¿Cómo usar la función de descongelación?

Coloque los alimentos congelados en una bandeja en el tercer nivel desde abajo. Coloque un recipiente debajo para recoger el agua. Seleccione la función de descongelación; el ventilador gira sin calor. No cocine los alimentos con esta función.

¿Cuál es el procedimiento de limpieza de las paredes catalíticas?

Las paredes catalíticas absorben las grasas durante la cocción. En caso de manchas grasientas, limpie con una esponja húmeda y luego caliente el horno a la temperatura máxima. Después de enfriar, vuelva a pasar la esponja húmeda.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté enchufado y que no haya un corte de corriente. Asegúrese de que el mando de temperatura esté ajustado a un valor superior a cero. Si tiene un programador, verifique que esté en modo manual.

¿Cómo reemplazar la bombilla del horno?

Desenchufe el horno y deje enfriar. Retire la tapa de vidrio de la lámpara y luego la bombilla. Reemplácela con una bombilla 230 V, 25 W, tipo E14 resistente a 300°C. Vuelva a colocar la tapa.

¿Cuál es la función Pizza y cómo usarla?

La función Pizza activa los elementos calefactores inferior y superior con el ventilador para una cocción rápida de pizzas. Precaliente durante 10 minutos. Coloque la pizza en la rejilla en el medio del horno.

¿Cómo activar el bloqueo de teclas?

Presione la tecla táctil + hasta que aparezca el símbolo de bloqueo en la pantalla. Para desactivar, presione nuevamente +.

¿Qué accesorios se suministran con el horno?

Según el modelo, el horno se entrega con una rejilla metálica, una bandeja de goteo y posiblemente un asador. Use platos aptos para horno de vidrio o metal.

¿Por qué el ventilador sigue girando después de apagar el horno?

El ventilador de enfriamiento puede seguir funcionando después del apagado para enfriar los componentes electrónicos. Es normal. Se detendrá automáticamente.

¿Qué precauciones de seguridad tomar al usar el horno?

No deje el horno desatendido al cocinar grasas. Use guantes de cocina. Mantenga a los niños alejados. No coloque nada sobre la puerta abierta. Asegúrese de que las fijaciones antivuelco estén instaladas.

MANUAL DE USUARIO VAL FM 73 C NVT VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de uso internacional fácil, prestaciones fiables y calidad incuestionable.

Quedará muy satisfecho cada vez que use este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestros sitios web: www.electrodepot.fr

ELECTRO DEPOT

Antes de utilizar el aparato

94 Instrucciones de seguridad

Descripción del aparato

103 Descripción del aparato

104 Características técnicas

Utilización del aparato

105 Preparación para la instalación y su uso

108 Utilización del horno

Información práctica

117 Limpieza y mantenimiento de su horno. 119 Servicio postventa y transporte. 120 Cómo desechar su antiguo aparato.

Estimado/a cliente:

Nuestro objetivo es ofrecerle productos de calidad que responderán a sus expectativas, ya que han sido confeccionados en fábricas modernas y cuya calidad ha sido cuidadosamente probada. Este manual contiene toda la información necesaria para el uso de este horno, diseñado con una tecnología punta, con toda seguridad y eficiencia. Antes de empezar a usar su horno, le sugerimos que lea esta guía que contiene toda la información básica para una instalación correcta y fiable, así como para el mantenimiento y el uso del producto.

Para el montaje de su horno, póngase en contacto con un técnico cualificado.

Instrucciones de seguridad

Lea atentamente y en su totalidad esta guía antes de utilizar su aparato de cocina y consérvela para poder consultarla posteriormente.

Esta guía se ha redactado para varios modelos. Por lo tanto, su aparato de cocina puede no estar equipado con todas las funcionalidades descritas en esta guía. Controle las características de su aparato en los párrafos del manual que contienen imágenes.

Instrucciones de seguridad generales

• La fabricación de su aparato de cocina respeta todas las normas y reglamentaciones sociales e internacionales

vigentes respectivas.

gas, tensión y frecuencia de la red de electricidad) son compatibles con las características indicadas en la placa de características de su aparato de cocina.

En caso de daños provocados por una conexión incorrecta o una instalación inadecuada, la garantía no será válida.

• En el caso de aparatos eléctricos: la seguridad eléctrica de su aparato de cocina solo está garantizada si su aparato está conectado a una red de alimentación eléctrica con puesta a tierra, según las normas de seguridad eléctrica vigentes. Si no está completamente seguro de que su instalación eléctrica disponga de puesta a tierra, consulte a un técnico cualificado.

ATENCIÓN

Su aparato de cocina se ha diseñado únicamente para la cocción de alimentos y para un uso exclusivamente doméstico. No debe nunca ser utilizado con otros fines, por ejemplo, en un ambiente comercial o para calentar una habitación. El fabricante no se hará responsable en caso de daños ligados a un uso inadecuado, incorrecto o negligente.

• Este aparato de cocina no puede ser utilizado por niños menores de 8 años, ni por personas con sus capacidades psíquicas, sensoriales o mentales reducidas, o por quienes no tengan los conocimientos y la experiencia necesarios para poder utilizar este aparato sin riesgos, a menos que estén supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. No deje que los niños jueguen con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión por parte de una persona responsable.
• No intente levantar o desplazar el aparato de cocción utilizando el tirador del horno.
• Este aparato de cocción no está conectado a un dispositivo de evacuación de productos de combustión. Debe instalarse y conectarse

según las reglas de instalación vigentes. Debe prestar especial atención a los requisitos exigidos en cuestiones de ventilación.

• Estas instrucciones sólo son válidas si el símbolo del país figura en su aparato de cocina. Si el símbolo del país no figura en su aparato de cocina, deben consultar las instrucciones sociales que proporcionan la información necesaria relativa a las condiciones de uso de versiones particulares.
• Precaución: el horno y sus partes accesibles pueden estar muy calientes durante su utilización. Tenga cuidado de no tocar los elementos calefactores. Mantenga alejado del aparato a los niños menores de 8 años o vigílelos constantemente.
• Advertencia: durante su utilización, todos los elementos accesibles de su aparato de cocina están calientes y permanecen calientes durante un cierto

tiempo, incluso cuando el aparato de cocina ya está apagado. No toque las superficies calientes (mandos y tiradores del horno incluidos) e impida que los niños menores de 8 años se aproximen al aparato de cocina. Se recomienda dejar enfriar las partes directamente expuestas al calor antes de tocarlas.

• Advertencia: no deje su aparato de cocina sin vigilancia cuando cocine aceites o materias grasas líquidas o sólidas. Estas sustancias, a altas temperaturas, pueden provocar un incendio. NO INTENTE NUNCA apagar las llamas provocadas por el aceite ardiendo con agua; apague el aparato de cocción y cubra la olla o la sartén con una tapadera para sofocar la llama. Si tiene una campana, no la ponga nunca en funcionamiento sin vigilancia con aceite caliente. No deje material inflamable

cerca de su aparato de cocina cuando esté funcionando.

• Advertencia: riesgo de incendio: no coloque objetos en las superficies de cocción y no ponga ningún objeto que contenga productos presurizados, como aerosoles, ni materiales inflamables (objetos de papel, plástico o tejido) en el cajón situado bajo el horno o sobre la placa de comida. Esta consigna también es aplicable para los utensilios de comida de plástico (así como a los mangos de los utensilios).
• El aparato no está destinado para ser activado mediante un temporizador externo o un sistema de mando a distancia distinto. Su aparato de cocina no debe conectarse nunca a una alargadera, un temporizador externo, una toma múltiple, un sistema de mando a distancia distinto al suyo ni cualquier otro dispositivo que lo haga funcionar automáticamente.
• Para impedir que su aparato de cocina se vuelque, se deben colocar fijaciones de estabilización. Si su aparato está instalado sobre una base, tome las precauciones necesarias para que no se vuelque.
• Precaución: este dispositivo de estabilización se debe colocar para evitar que el aparato se vuelque (véanse las explicaciones en la guía).
• El aparato se calienta durante su uso.

No toque los elementos calefactores situados en el interior del horno. Cuando el horno está funcionando, no toque nunca los elementos calefactores del horno (resistencias) ya que podrá quemarse.

• Preste atención a los tiradores de la puerta del horno y a los mandos de las zonas de cocción que pueda estar calientes cuando utilice el aparato y pueda permanecer calientes durante un cierto tiempo

después de su uso.

• No utilice productos de limpieza abrasivos, cremas cáusticas, estropajos abrasivos ni rascadores metálicos para limpiar los elementos de su aparato de cocina (cristal, esmalte, acero inoxidable, plástico y pintura), ya que podría rayar las superficies y provocar daños en las superficies de cristal o en otros elementos de su aparato de cocina. No utilice productos de mantenimiento abrasivos ni rascadores metálicos duros para limpiar la puerta de cristal del horno, podrían arañar la superficie y romper el cristal.
• No haga presión sobre el cable eléctrico (si fuese el caso) durante la instalación de su aparato de cocina. Compruebe también que el cable no está aplastado detrás de su aparato de cocina. Si el cable de alimentación está dañado, debe ser reemplazado por

un cable de las mismas características que el original. Esta operación debe ser realizada por un técnico cualificado para evitar cualquier peligro.

• Cuando la puerta del horno o el cajón bajo el horno estén abiertos, no coloque nada sobre ellos ni deje que los niños salten o se sienten sobre la puerta, ya que podría desequilibrar su aparato de cocina y romper algunos elementos (de ahí la necesidad de colocar los soportes antivuelco).

Si utiliza otros aparatos eléctricos cerca de su aparato de cocina, compruebe que el cable de alimentación de estos aparatos no esté en contacto con la superficie caliente de su aparato de cocina.

Advertencias de instalación

• Utilice su aparato de cocina solamente cuando la instalación se haya completado.
• Su aparato de cocina debe instalarse y ponerse en marcha por un técnico cualificado. El fabricante declina toda responsabilidad por cualquier daño incorrecto por una instalación realizada por una persona no cualificada.
• Después de haber desembalado su aparato de cocina, compruebe que no ha sido dañado durante el transporte. No utilice el aparato si estuviese dañado y contacte inmediatamente a su vendedor. Los materiales de embalaje (poliestireno, nailon, grapas, etc.) pueden ser peligrosos para los niños, agrúpelos y tírelos inmediatamente (póngalos en los contenedores específicos para su reciclaje).

Proteja su aparato de cocina contra los efectos atmosféricos. No lo exponga al sol, a la lluvia, a la nieve, al polvo, etc.

• Los materiales situados alrededor del aparato (muebles) deben poder soportar una temperatura mínima de 100 °C.
• Las condiciones para la conexión de gas de su aparato de cocina están indicadas en una etiqueta pegada en la parte trasera del aparato (únicamente para los aparatos de cocina de gas y mixtos).

Durante su utilización

• Cuando ponga en marcha el horno por primera vez, podrá desarrollarse un cierto olor característico de los materiales aislantes y de las resistencias. Por ello, antes de utilizar su horno, hágalo funcionar en vacío a su máxima temperatura durante 45 minutos. También debe asegurarse de que la habitación donde se instala el aparato de cocina esté bien ventilada.
• Durante la utilización del horno, las superficies

internas y externas del aparato se calientan. No se coloque enfrente de la puerta cuando la abra, retírese ya que el vapor caliente que sale del horno podría provocarle quemaduras.

• No coloque materiales inflamables o combustibles cerca de su aparato de cocina cuando está en funcionamiento.
• Utilice sistemáticamente guantes de cocina para meter o sacar los platos en el horno.
• Es posible que escuche un pequeño ruido cuando se pone en marcha una zona de cocción.
• Los sistemas con un marcapasos deben permanecer, como mínimo, a 30 cm de las zonas de cocción cuando se encienden las zonas de inducción.
• Si no va a utilizar su aparato de cocción durante un largo periodo de tiempo, le aconsejamos desenchufarlo de la red eléctrica. En caso

de aparatos de cocción con gas, cierre también la llave del gas cuando no vaya a utilizar el aparato.

• Compruebe que los mandos de su aparato estén en la posición "0" cuando no lo usa.
• Coloque bien las rejillas del horno en los rieles laterales previstos para ello; en caso contrario, si tira de las rejillas, pueden inclinarse, y el líquido caliente del interior de los recipientes podrá derramarse o quemarle.
• Algunos aparatos de cocción con horno eléctrico están equipados con un ventilador tangencial. Este ventilador funciona durante la cocción. El aire se expulsa a través de los orificios situados entre la puerta del horno y el panel de control. El ventilador puede seguir funcionando una vez que el horno se haya apagado para poder enfriar el aparato; es normal, no se preocupe.
• En el caso de aparatos

de cocción eléctricos, la cocción generará también humedad y olores. Deberá por consiguiente instalar un dispositivo de ventilación mecánica.

• El uso prolongado de su aparato de cocina requiere una ventilación complementaria, por ejemplo, abra las ventanas o aumente el nivel de ventilación mecánica si estuviese instalada.
• En el caso de aparatos de cocina con horno eléctrico, para utilizar el grill eléctrico (según el modelo) deben partir con la puerta del horno cerrada.
• Cuando la puerta del horno está abierta, no coloque nada sobre ella ni deje que los niños escalen o se sienten sobre ella, ya que se podrá desequilibrar el aparato de cocina y romperse algunos elementos; por ello debe instalar los soportes antivuelcos.
• No seque toallas, esponjas o ropa en o sobre su aparato

de cocina ni sobre el tirador del horno.

Durante la limpieza y el mantenimiento

• Apague siempre su aparato de cocina antes de la limpieza o el mantenimiento y desenchúfelo de la red eléctrica o apague el interruptor general.

No retire nunca los botones para limpiar el panel de mando.

• No utilice nunca un aparato de limpieza con vapor para limpiar los elementos de su aparato de cocina.

Para garantizar la eficacia y la seguridad de su aparato, le recomendamos utilizar siempre piezas originales y contactar con nuestros representantes si lo considera necesario.

Descripción del aparato

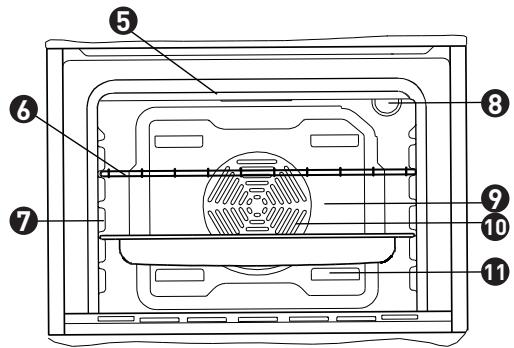

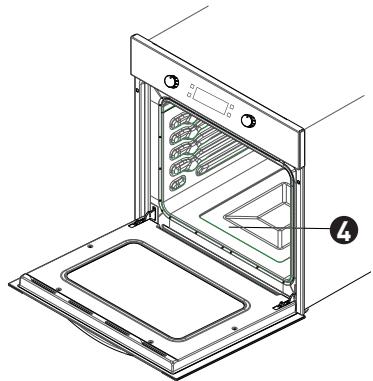

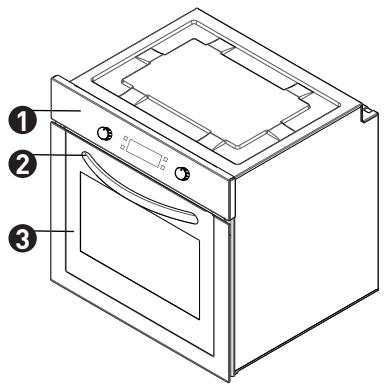

Panel de control 2 Tirador 3 Puerta del horno 4 Resistencia inferior 5 Resistencia superior 6 Rejilla

Soportes 8 Lámpara del horno 9 Elemento calefactor Ventilador (detrás de la chapa) 11 Salida de aire de convección forzada

Características técnicas

Marca		VALBERG
Modelo		VALFM75CNVT 946767
Tipo de hora		ELECTRICO
Peso	kg	36,0
Índice de eficacia energetica - modelo convencional		115,60
Índice de eficiencia energetica - modelo de conveccción forzada		106,20
Clase energetica		A
Consumo de energia (electricidad) - modelo convencional	kWh/ciclo	0,99
Consumo de energia (electricidad) - modelo de conveccción forzada	kWh/ciclo	0,91
Número de caviidades		1
Fuente de calor		ELECTRICA
Volumen	l	73

Producto conforme a la norma EN 60350-1.

Consejos para el ahorro de energía

Horno

• Intente hornear sus platos al mismo tiempo, si es posible.
• Reduzca el tiempo de precalentamiento.
• No prolongue el tiempo de cocción.
• No olvide apagar el horno al final de la cocción.
• No abra la puerta del horno durante la cocción.

Preparación para la instalación y su uso

Este horno moderno, funcional y práctico, diseñado con materiales de primera calidad, sabrá por tanto satisfacer sus necesidades. Lea esta guía en la que encontrará todos los consejos prácticos para obtener excelentes resultados y evitar cualquier problema.

La información siguiente es necesaria para la instalación y puesta en marcha de su producto.

El transporte e instalación del aparato también deben ser informados.

Póngase en contacto con un técnico cualificado para instalar su horno.

Elección del lugar de instalación

Debe tener en cuenta ciertos factores cuando elija el lugar en el que va a colocar su horno. Siga atentamente las recomendaciones para evitar cualquier problema y situación peligrosa.

• A la hora de elegir el lugar de ubicación del aparato, debe comprobar que no haya ningún material inflamable próximo, como por ejemplo, cortinas, ropas impermeables, etc., que puedan arder con rapidez.
• El mueble donde está encastrado el horno (así como los muebles más próximos) deben estar fabricados con materiales resistentes a temperaturas superiores de 90 °C.

Para instalar el horno correctamente, debe evitar cualquier contacto entre el horno y las partes eléctricas. No se recomienda instalar el horno cerca de un frigorífico o un congelador. El rendimiento de los aparatos mencionados anteriormente podrá verse afectado por el calor provocado por el horno. Después de haber sacado el horno de su embalaje, verifique que el horno no está dañado. Si el horno está dañado, no debe utilizarlo y debe contactar inmediatamente con el servicio de postventa.

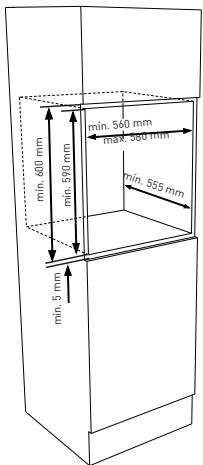

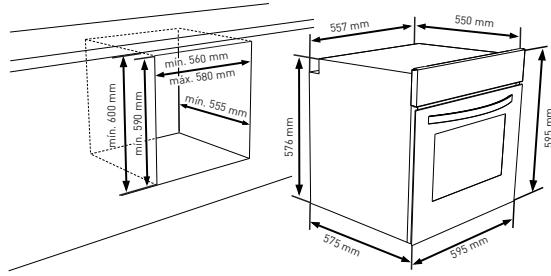

Instalación del horno empotrable

min. 50 mm

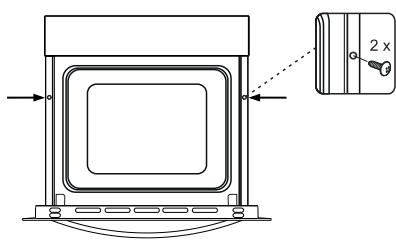

Abra la puerta del horno y fije 2 tornillos en los orificios situados en el marco del horno.

Apriete el tornillo una vez que el marco del horno toque la parte de madera.

Si el horno está instalado bajo una placa de cocina, la distancia entre la encimera y el panel superior del horno debe ser de 50 mm como mínimo.

Además, la distancia entre la encimera y la parte superior del panel de control debe ser como mínimo de 25 mm.

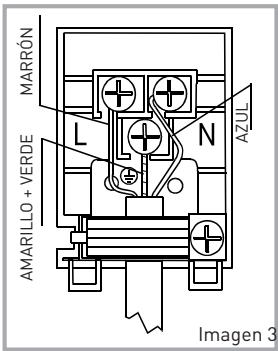

Conexión y seguridad del horno empotrable

Debe seguir las instrucciones siguientes durante la conexión:

• El cable de puesta a tierra (amarillo/verde) debe estar enchufado al tornillo que tiene el símbolo de puesta a tierra. La conexión del cable de alimentación debe efectuarse de acuerdo con la Imagen n.° 3. Si su instalación eléctrica no dispone de ninguna toma de puesta a tierra según las normas vigentes, contacte con su electricista. La línea eléctrica que alimenta el horno a partir del controlador debe tener obligatoriamente un disyuntor con una apertura de contacto de al menos 3 mm (potencia 20 A, tipo de funcionamiento retardado).
• La toma de puesta a tierra debe estar lo más próxima posible al horno. No utilice nunca una alargadora.
• El cable de alimentación no debe estar en contacto con la superficie caliente del producto.
• Si el cable de alimentación está estropeado, póngase en contacto con el servicio al cliente; este último es el único autorizado para sustituirlo.
• La conexión del aparato debe efectuarse por una persona autorizada. Debe utilizar un cable de alimentación del tipo H05VV-F.
• Una conexión incorrecta puede dañar el aparato. La garantía no cubre este tipo de daños.
• Este horno no debe instalarse nunca en una toma de corriente que tenga un temporizador externo, un programador o un sistema de mando a distancia distinto.
• El aparato ha sido diseñado para funcionar con un voltaje de 220-240 V. Si la corriente que usa no equivale a estos valores, póngase en contacto inmediatamente con el servicio postventa.

Recomendaciones generales y precauciones

• Su horno ha sido creado respetando las normas de seguridad de los aparatos eléctricos. Las operaciones de mantenimiento y de reparación se deben efectuar por técnicos profesionales. Las operaciones de instalación y de reparación que no se hayan realizado de conformidad con estas instrucciones pueden implicar peligros.
• Las superficies externas se ponen calientes cuando el aparato está funcionando. Los elementos calefactores interiores y el vapor que se escapa del horno pueden estar muy calientes. Estos elementos permanecerán calientes durante un cierto tiempo, incluso después de haber apagado el horno. No toque las superficies calientes. Los niños deben permanecer lejos del horno.
• Para utilizar su horno debe ajustar los mandos de referencia y de temperatura así como el programador, de lo contrario, el horno no funciona.
• No coloque nada sobre la puerta del horno cuando está abierta. Puede desequilibrar el horno o romper la puerta. Desenchufe el horno cuando no lo utilice. Proteja su horno de los efectos atmosféricos. No lo exponga al sol, a la lluvia, a la nieve, al polvo, etc.

Utilización del horno

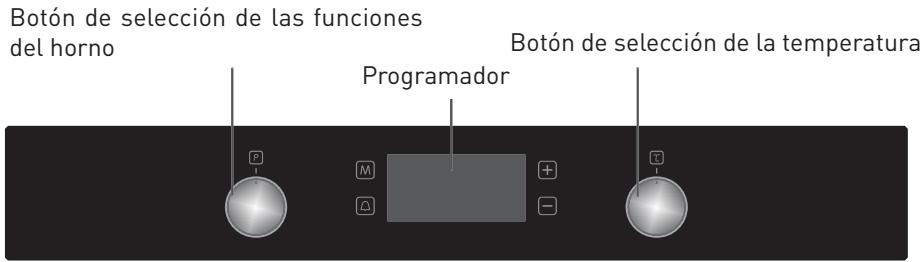

Panel de control

Horno empotable

Horno empotrable

Botón de selección de las funciones del horno.

Permite seleccionar las funciones del horno (Imagen 4) (explicación en la página siguiente, tabla 1).

Debe colocar el botón de selección en la posición que desee. De lo contrario, la función seleccionada no funciona.

Botón de selección de la temperatura del horno:

Después de seleccionar una función, seleccione la temperatura deseada. La temperatura ajustada se muestra en la pantalla. Cuando la temperatura en el interior del horno alcance el valor seleccionado, el termostato parará las resistencias y la luz de este termostato se apagará. Cuando la temperatura baje al valor seleccionado, el termostato activará de nuevo las resistencias y la luz del termostato se volverá a encender.

Posiciones del botón de selección de los sistemas del horno.

Los sistemas disponibles que se describen a continuación varían dependiendo del modelo.

Bombilla del horno

Permite encender la bombilla del horno, independientemente de la función seleccionada.

Función de descongelación

El testigo luminoso del horno se enciende y el ventilador se pone en marcha.

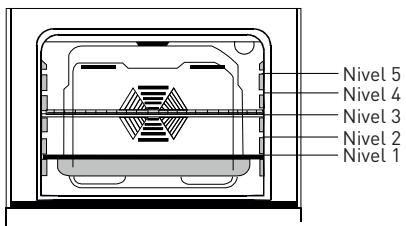

Para usar la función de descongelación, coloque los alimentos congelados en el horno, sobre la bandeja, póngala en el nivel más bajo. Le recomendamos colocar un recipiente debajo de los alimentos que va a descongelar para que recoja el agua que suelta al descongelarse. Esta función no sirve para cocinar los alimentos. Únicamente sirve para descongelarlos.

Cuando el termostato del horno y los testigos estén activados, las resistencias inferiores y superiores se pondrán a funcionar.

La función de cocción genera calor, lo que permite hornear de forma uniforme los alimentos, independientemente de si están colocados hacia arriba o hacia abajo. Es ideal para el horneado de dulces, pasteles, pasta, lasañas y pizzas. Cuando active esta función, le recomendamos precalentar el horno durante 10 minutos y hornear en una sola bandeja al mismo tiempo.

Función turbo

Cuando el termostato del horno y los testigos estén activados, las resistencias superiores y el ventilador se pondrán a funcionar.

La función turbo reparte de forma uniforme el calor en el horno. Todos los alimentos colocados en el horno se cocinarán de forma idéntica. Le recomendamos que precaliente el horno durante aproximadamente 10 minutos.

Función de convección

Cuando el termostato del horno y los testigos estén activados, las resistencias inferiores y superiores y el ventilador se pondrán a funcionar.

Esta función nos permite obtener excelentes resultados en el horneado de dulces. El horneado tiene lugar gracias a las resistencias inferiores y superiores del horno y el ventilador que garantiza la circulación del aire, lo que permite dorar ligeramente los alimentos.

Le recomendamos que precaliente el horno durante aproximadamente 10 minutos.

Función Pizza

Cuando el termostato del horno y los testigos estén activados, las resistencias inferiores y superiores y el ventilador se pondrán a funcionar.

La función de ventilación asociada a la resistencia inferior permite hornear perfectamente los platos del tipo pizzas y de forma muy rápida. Mientras que el ventilador distribuye uniformemente el calor bajo del horno, la resistencia inferior se encarga de la cocción de la base.

Función grill

Cuando el termostato del horno y los testigos estén activados, la resistencia del grill se pondrá a funcionar.

Esta función se utiliza para dorar los alimentos o tostadas. Utilice, en este caso, los niveles superiores del horno. Unte ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre un recipiente debajo de la rejilla para recoger los posibles restos de aceite o de grasa. Le recomendamos que precaliente el horno durante aproximadamente 10 minutos.

Advertencia: en modo grill, la puerta del horno debe estar absolutamente cerrada y debe regular la temperatura del aparato a 190°C.

Función grill rápida

Cuando el termostato del horno y los testigos estén activados, el grill y la resistencia superior se pondrán a funcionar.

Esta función es ideal para dorar más rápidamente alimentos tales como las carnes, y cubrir un área más amplia. Utilice, en este caso, los niveles superiores del horno. Unte ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre un recipiente debajo de la rejilla para recoger los posibles restos de aceite o de grasa. Le recomendamos que precaliente el horno durante aproximadamente 10 minutos.

Advertencia: en modo grill, la puerta del horno debe estar absolutamente cerrada y debe regular la temperatura del aparato a 190 °C.

Modo doble grill y ventilación

Cuando el termostato del horno y los testigos estén activados, el grill, las resistencias superiores y el ventilador se pondrán a funcionar.

Esta función es ideal para dorar rápidamente los alimentos gruesos y cubrir un área más amplia. La resistencia superior y el grill se activan al mismo tiempo que el ventilador para garantizar una cocción uniforme. Utilice los niveles superiores del horno. Unte ligeramente la rejilla metálica con aceite para impedir que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre un recipiente debajo de la rejilla para recoger los posibles restos de aceite o de grasa. Le recomendamos que precaliente el horno durante aproximadamente 10 minutos.

Advertencia: en modo grill, la puerta del horno debe estar absolutamente cerrada y debe regular la temperatura del aparato a 190 °C.

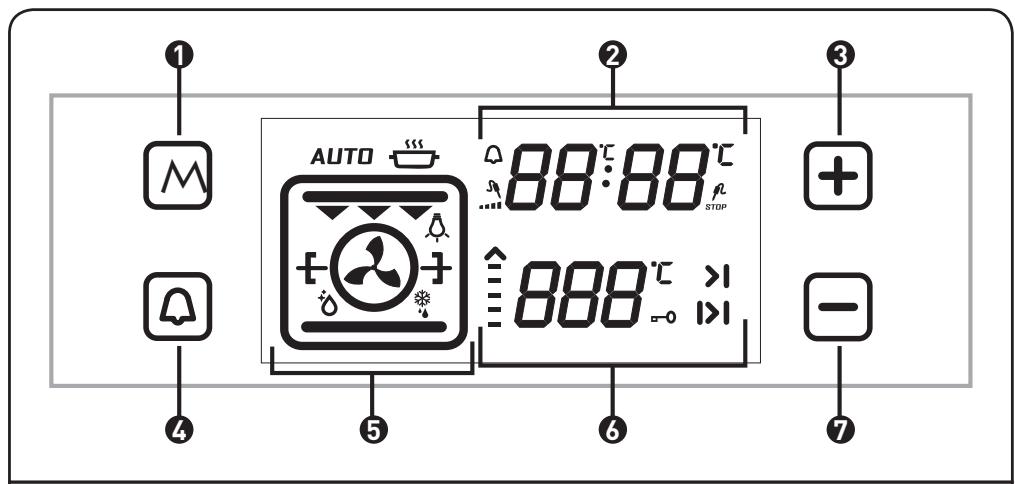

1 Botón del Modo, 2 Visualización del temporizador, 3 Configuración de la hora/Ajuste de la temperatura del sensor térmico/Botón de bloqueo

Botón de Alarma, 5 Visualización de los sistemas del horno, 6 Visualización de la temperatura, 7 Botón de configuración de la hora

Configuración de la hora

Una vez que haya terminado la instalación del horno empotrado, lo primero que tiene que hacer es configurar la hora siguiendo las instrucciones siguientes.

Después de haber instalado el horno, «0.00» se pone a parpadear. Pulse el botón táctil «M» o las teclas «-» y «+» para configurar la hora. El símbolo «:» se pone a parpadear. Ya puede configurarlo con los botones táctiles «-» y «+».

Si el modo «Auto-coción» no está activado, pulse los botones táctiles «-» y «+» simultáneamente. Ya puede configurarlo con los botones táctiles «-» y «+».

Debe ajustar la hora con arreglo a las funciones del horno.

Configuración de la programación

Ajuste del temporizador:

Pulse en la alarma representada por el símbolo «O». «O» se pondrá a parpadear en la pantalla. Aparecerá el mensaje «0.00». Ajuste el tiempo deseado antes de que la alarma suene usando los botones táctiles Más y Menos mientras el símbolo parpadea. Una vez que haya efectuado la configuración, el símbolo se mostrará de forma continua. Una vez que el símbolo se muestre de forma continua, la configuración del temporizador se quedará grabada. Pasado el tiempo que se ha configurado, el temporizador emite una señal sonora y el símbolo se pone a parpadear.

Pulse «-» o «+» para apagar la alarma y para que desaparezca el símbolo.

Ajuste del tiempo de cocción:

Cuando termine el tiempo definido, el temporizador interrumpe el funcionamiento del horno y emite una señal sonora de aviso. «AUTO» se pondrá a parpadear. Pulse cualquier botón de la unidad de control para parar la señal sonora de aviso. «AUTO» continúa parpadeando.

Pulse los símbolos «-» y «+» simultáneamente para poner fin al modo «AUTO».

Configuración del sonido del temporizador digital:

Pulse el botón táctil «-» hasta que escuche un sonido; el temporizador emitirá una señal sonora. A partir de ese momento, cada vez que pulse el botón táctil «-», el temporizador emitirá 3 tonos de señales diferentes. Si no pulsa ningún otro botón, el temporizador grabará el último tipo de señal seleccionado.

Función de bloqueo:

La función de bloqueo evitará seleccionar sin querer otra referencia de la unidad de control. Pulse el botón táctil «+» hasta que el símbolo del bloqueo aparezca en la pantalla para activar el bloqueo. Pulse la tecla «+» para desactivar el bloqueo.

Cuando el horno se ponga en marcha, si los interruptores de control y los botones no se han usado durante 6 horas, el horno se apagará.

RECETAS	TURBO (CONVECCION)
	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)
Milhojas	170 - 190	1 - 2 - 3	35 - 45
Pasteles	150 - 170	1 - 2 - 3	30 - 40
Galletas	150 - 170	1 - 2 - 3	25 - 35
Albóndigas de carne asadas
Platos a base de agua	175 -200	2	40 - 50
Pollo
Chuletas
Filetes
Pastel horneado con dos placas	160 - 180	1 - 4	30 - 40

Pasta cocinada con dos placas	170 - 190	1 - 4	35 -45
RECETAS	INFERIOR-SUPERIOR
	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)
Milhojas	170 - 190	1 - 2	35 - 45
Pasteles	170 - 190	1 - 2	30 - 40
Galletas	170 - 190	1 - 2	30 - 40
Albóndigas de carne asadas
Platos a base de agua	175 -200	2	40 - 50
Pollo	200	1 - 2	45 - 60
Chuletas
Filetes
Pastel horneado con dos placas
Pasta cocinada con dos placas
RECETAS	INFERIOR-SUPERIOR-CONVECCión
	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)
Milhojas	170 - 190	1 - 2	25 - 35
Pasteles	150 - 170	1 - 2 - 3	25 - 35
Galletas	150 - 170	1 - 2 - 3	25 - 35
Albóndigas de carne asadas
Platos a base de agua	175 -200	2	40 - 50
Pollo	200	1 - 2	45 - 60
Chuletas
Filetes
Pastel horneado con dos placas
Pasta cocinada con dos placas
RECETAS	GRILL
	Posición del termostato (°C)	Posición de la rejilla	Tiempo de coccción (min)
Milhojas
Pasteles
Galletas
Albóndigas de carne asadas	200	4	10 - 15
Platos a base de agua
Pollo	200	4 - 5	50 - 60
Chuletas	200	3 - 4	15 - 25
Filetes	200	4	15 - 25
Pastel horneado con dos placas
Pasta cocinada con dos placas

Accesorios del horno

Su horno dispone (según el modelo) de bandejas de horno, una bandeja profunda, una rejilla y una parrilla para asar las carnes de ave. Por otro lado, puede utilizar fuentes de cristal, moldes para pastel y bandejas de horno especiales adaptadas para la cocción en horno que encontrará en el mercado. Respete las instrucciones suministradas por el fabricante referentes a la realización de bandejas. Si utiliza bandejas de dimensiones especiales, céntrelas correctamente sobre la rejilla.

Deben respetarse las siguientes instrucciones para todas las bandejas esmaltadas.

Las bandejas pueden deformarse, debido a las altas temperaturas, si los alimentos destinados a la cocción no cubren toda la superficie de la bandeja del horno, si acaban de salir del congelador o si la bandeja se utiliza para recoger los jugos y grasas generados por haber asado dichos alimentos.

La bandeja recuperará su forma inicial cuando se haya enfriado completamente antes de la cocción. Se trata de un fenómeno normal debido al calor.

Si utiliza fuentes y otros utensilios de cristal para la cocción, no los exponga directamente al frío después de haberlos sacado del horno. No los coloque sobre superficies frías o húmedas. Póngalos sobre un salvamanteles o sobre una bandeja y deje que se enfríen lentamente para evitar que se rompan. Si utiliza el grill de su horno, le recomendamos utilizar los utensilios suministrados y la bandeja correspondiente (si su horno dispone de dichos accesorios). De este modo, las materias grasas que se derraman y salpican no ensuciarán el interior del horno. Si utiliza la rejilla, ponga una bandeja de horno en una de las dos guías inferiores para recoger las materias grasas.

Para facilitar la limpieza, añada un poco de agua en la bandeja. Atención, no coloque

nunca la bandeja en la parte inferior del horno ya que el esmalte del horno podrá calentarse demasiado y deteriorarse. Cuando utilice el grill, utilice las guías 3 y 4 y barnice ligeramente la rejilla con aceite para impedir que los alimentos se peguen.

Rejilla: se usa para la función de gratinado y para poder colocar diversos recipientes bajo la bandeja de cocción.

Bandeja profunda: se utiliza para cocciones lentas.

ADVERTENCIA: Coloque la rejilla correctamente en las guías laterales del horno y empújela hasta el fondo.

Limpieza y mantenimiento de su horno.

Limpieza

Antes de limpiar el aparato, asegúrese de que todos los botones estén apagados y de que el horno esté frío.

Desenchufe siempre el aparato antes de empezar a limpiarlo.

Verifique que los productos de limpieza han sido homologados y recomendados por el fabricante antes de utilizarlos. No utilice cremas cáusticas, polvos limpiadores abrasivos, estropajos abrasivos, estropajos de lana de acero tupida ni herramientas duras para evitar dañar las superficies.

Utilice cremas o líquidos que no contengan partículas. El esmalte podría deteriorarse si se han derramado restos de líquido en su horno y se han quemado.

Limpie inmediatamente los líquidos que se hayan derramado. No utilice limpiadores de vapor para limpiar el horno.

Limpieza del interior del horno

Después de cada uso, limpie el horno con un trapo suave, previamente humedecido con agua jabonosa. Vuelva a limpiarlo una vez más con un trapo húmedo y, después, séquelo. No limpie su horno con limpiadores secos o en polvo.

Paneles catalíticos

El horno catalítico que se limpia solo es distinto del horno de tipo esmaltado. De hecho, sus paredes internas tienen un esmalte microporoso especial que absorbe y elimina los restos de grasa durante el horneado. No obstante, si se derrama líquido graso

en las paredes esmaltadas lisas, el autolimpiado no va a ser suficiente. Hay que pasar un estropajo húmedo por las manchas de grasa y antes calentar el horno a temperatura máxima. Cuando el horno esté apagado y se haya enfriado, pase de nuevo el estropajo húmedo.

Mantenimiento

Sustitución de la bombilla

Un técnico autorizado debe efectuar la sustitución de la bombilla.

Desenchufe el horno y compruebe que esté frío. Quite la tapa de cristal de la bombilla y, después, la bombilla. Ponga la nueva bombilla, resistente a 300 °C (especial para hornos de 230 V, 25 W, tipo E14) en el lugar de la antigua. Vuelva a poner la tapa de cristal de la bombilla en su sitio.

Servicio postventa y transporte

Antes de contactar al servicio de postventa

Si el horno no funciona:

• Compruebe que el horno está enchufado.
• Compruebe que no haya un corte de corriente.
• Para los modelos equipados con temporizador, compruebe que dicho temporizador no está ajustado en la posición "Manual".
• Para los modelos equipados con programador, compruebe que está bien ajustado.

El horno no calienta:

-Tal vez no se haya ajustado el calor con el botón del termostato del horno.

Si la luz interior no se enciende:

• Compruebe que el horno está enchufado.
• Compruebe que la bombilla no está defectuosa. Si fuese el caso, reemplácela según las indicaciones anteriores.

Cocción [si la parte superior y la inferior no suecen de forma idéntica]:

• Compruebe la posición de las rejillas, el tiempo de cocción y la posición del termostato.

Si a pesar de estas sugerencias sus problemas persisten, contacte al servicio de postventa.

Información relativa al transporte

Si tiene que transportar el horno, conserve el embalaje original del producto y transporte del centro. Respete las instrucciones de transporte que se indican en el embalaje.

Abra la puerta del horno y coloque cartón o papel en el cristal interior del horno para que las bandejas y la rejilla no dañen la puerta durante el transporte. Precinte también la puerta del horno a las paredes laterales.

Si no tiene el embalaje original:

tome las medidas necesarias para proteger las superficies externas (cristal y superficies pintadas) del horno contra eventuales golpes.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe llevarse a la unidad de clasificación de residuos de la localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encontrará en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones conforme a la directiva.

Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES THUMESNIL - France
