MANUAL DE USUARIO LC-30 ZIBRO

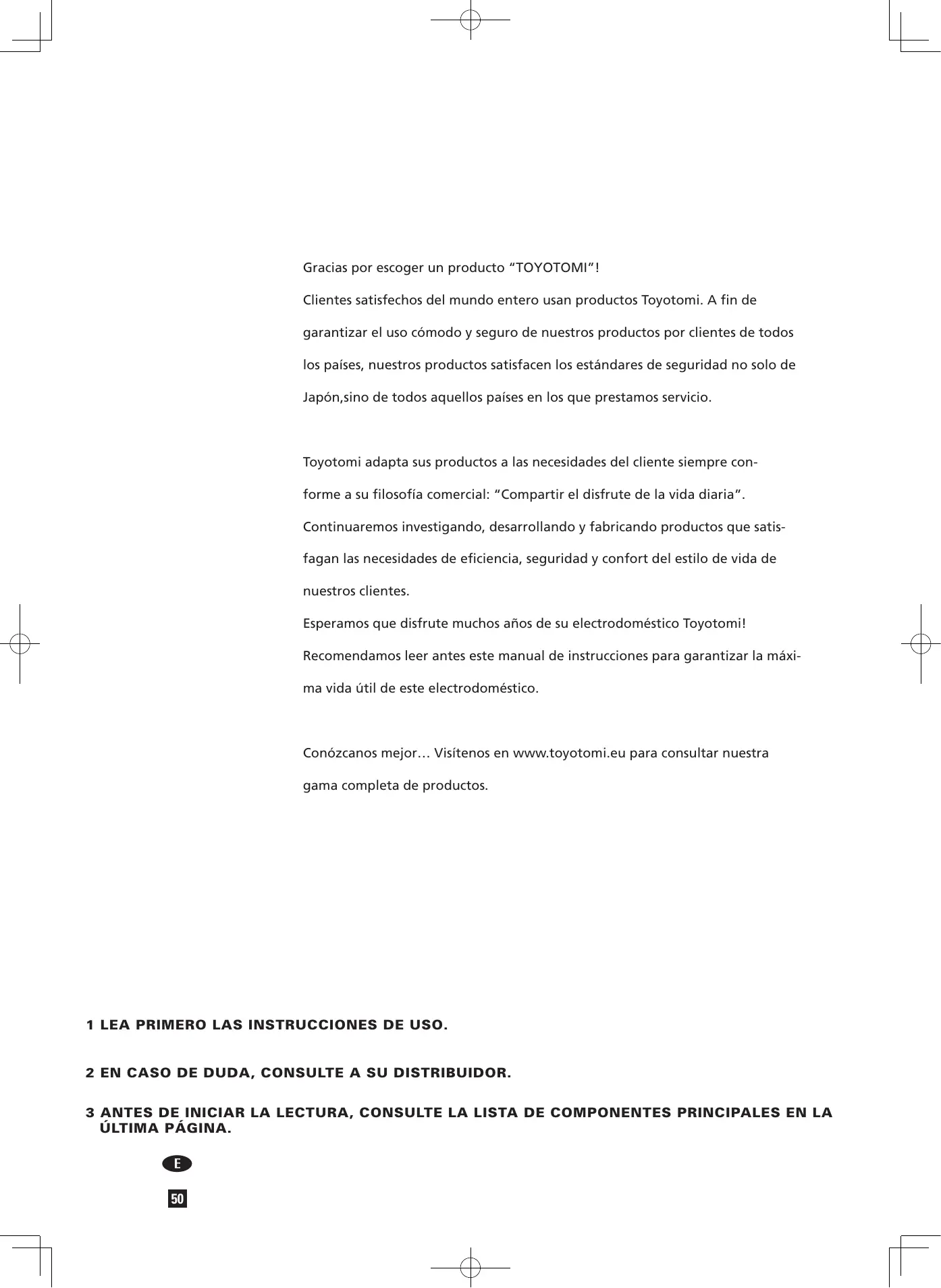

Gracias por escoger un producto “TOYOTOMI”! Clientes satisfechos del mundo entero usan productos Toyotomi. A fin de garantizar el uso cómodo y seguro de nuestros productos por clientes de todos los países, nuestros productos satisfacen los estándares de seguridad no solo de Japón,sino de todos aquellos países en los que prestamos servicio. Toyotomi adapta sus productos a las necesidades del cliente siempre conforme a su filosofía comercial: “Compartir el disfrute de la vida diaria”. Continuaremos investigando, desarrollando y fabricando productos que satisfagan las necesidades de eficiencia, seguridad y confort del estilo de vida de nuestros clientes. Esperamos que disfrute muchos años de su electrodoméstico Toyotomi! Recomendamos leer antes este manual de instrucciones para garantizar la máxima vida útil de este electrodoméstico. Conózcanos mejor… Visítenos en www.toyotomi.eu para consultar nuestra gama completa de productos. 1 Lea primero las instrucciones de uso. 2 En caso de duda, consulte a su distribuidor. 3 Antes de iniciar la lectura, consulte la lista de componentes principales en la 3 Pour lire, dépliez la dernière page. e e e e e e e e e e e e e última página.

Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcta utilización, le remitimos al MANUAL (pág. 35 y siguientes).

Retire todo el material de embalaje (vea capítulo A, fig. A).

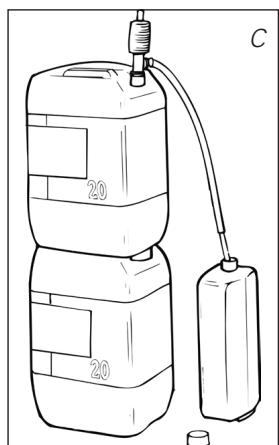

Llene el depósito extraíble 6 (vea capítulo B, fig. C).

Conecte en la toma de corriente.

Encienda la estufa, accionando el botón de

Si se desea, cambie la temperatura con los botones de ajuste

Apague la estufa, oprimiendo el botón de

(vea capítulo D). (vea capítulo E).

• Para evitar incendios, se debe llenar el depósito cuando la estufa está desconectada, o fuera de la habitación en la que se encuentre instalada la estufa.
• Después de llenar el depósito, asegúrese siempre de que esté bien cerrado y que se encuentre a una distancia apropiada de cualquier fuente de calor y del fuego abierto.
• La primera vez que encienda su estufa, desprenderá un olor a “nuevo”.
• Guarde todos los contenedores de combustible con sus tapones y sellos originales en un lugar fresco y oscuro.
• El combustible envejece. Comience cada otoño con nuevo combustible.
• Utilice exclusivamente parafina pura, sin agua y de alta calidad, conforme a las normativas legales locales.
• En caso de que cambie de tipo de combustible / de marca de combustible, debe asegurarse primero de que la estufa ha consumido todo el combustible presente.

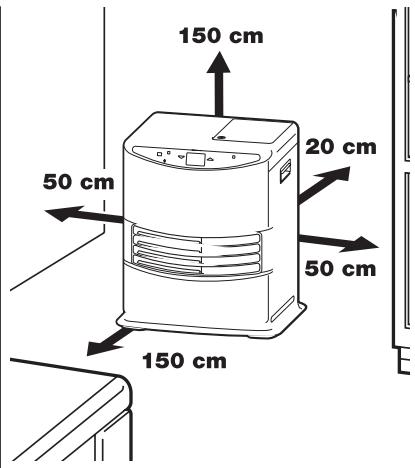

La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor. El aparato está indicado para utilizarlo exclusivamente en el hogar. Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 V / 50 Hz. Este producto es apto solamente estufa en uso doméstico. Para todos los modelos y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo. Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (± 2,5 cm). Es importante que el lugar donde se use la estufa disponga de una entrada de aire adecuada y una salida de aire eficiente (la sección transversal de ambas aberturas debe ser como mínimo 50 cm2). No se permite modificar el sistema de protección, porque en tal caso no se puede garantizar el funcionamiento correcto de la sonda de aire. En caso de duda, consulte con su proveedor. Instrucciones específicas para Francia: Su estufa ha sido diseñada para el uso exclusivo de combustible líquido para estufas portátiles, en conformidad con los decretos de 25-06-2010 y 18-07-2002. Se prohibe el uso de otros tipos de combustible. Consulte con su proveedor o visite nuestra página web para obtener las direcciones de nuestros distribuidores. Esta estufa portátil de combustible líquido está destinado para el uso como calefacción complementaria, y no como fuente de calor continua. Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su estufa. Instrucciones específicas para el Reino Unido: Debe usarse sólo combustible de parafina de Clase C1, en conformidad con BS2869; Sección 2, o equivalente. El usuario debe observar las instrucciones siguientes para el uso correcto: - use la estufa portátil de combustible líquido en remolques, barcos y cabinas de vehículos; - use la estufa portátil de combustible líquido en lugares sin ventilación suficiente (consulte el cuadro de propiedades para las dimensiones mínimas del lugar a ser calentado), espacios subterráneos y / o a una altura de más de 1300 metros; - modifique los dispositivos de protección de la estufa. Para usar este tipo de calefacción en lugares públicos, se requiere el permiso previo de las entidades reglamentarias. Infórmese al respecto antes de usar la estufa.

EL COMBUSTIBLE APROPIADO

Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a: mayor probabilidad de que se produzcan averías una combustión incompleta una reducción en la durabilidad de la estufa la formación de humo y/o malos olores residuos en la rejilla o en el revestimiento El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa. La garantía no cubre los daños y/o el malfuncionamiento de la estufa debido al uso de un combustible otro que aceite de parafina de alta calidad sin agua. Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.

Este tapón de transporte (amarillo) lo encontrará dentro de la caja. Solamente con este tapón podrá transportar su estufa sin problemas. ¡Por consiguiente, guárdelo bien! MANUAL

Extraiga de la caja con cuidado la estufa y controle el contenido.

Además de la estufa, la caja debe contener: una pequeña bomba manual de combustible un tapón de transporte (amarillo) el presente manual de instrucciones Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.

Abra la tapa del depósito extraíble 4 y retire el cartón y el plástico. Pegue la etiqueta por la cara interior de la tapa.

Llene el depósito extraíble, siguiendo las instrucciones del capítulo B.

El suelo debe ser sólido y nivelado. Desplace la estufa si no está bien nivelada.

No intente corregir esta posición, colocando libros u otros objetos debajo.

Introduzca el enchufe J en la toma (230 Voltios - CA/50 Hz) y grabe la hora correcta con los botones de ajuste N (vea capítulo C).

Su estufa está ahora lista para su uso.

LLENAR DE COMBUSTIBLE

No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda

Asegúrese de que la estufa está apagada.

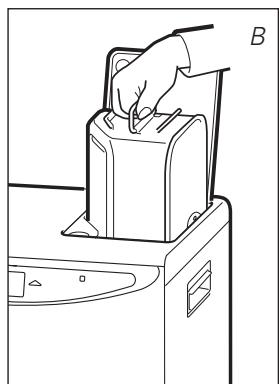

Abra la tapa y extraiga el depósito extraíble de la estufa (fig. B). Atención: el depósito puede gotear algo. Ponga el depósito extraíble en el suelo (tapón orientado hacia arriba, asa en el suelo) y desenrosque el tapón.

Llene el depósito extraíble usando una bomba de combustible (consulte las instrucciones de operación de la bomba de combustible.)

D urante la operación de llenado, no deje de vigilar el indicador del

combustible del depósito extraíble (fig. D). Si está lleno, cese de llenar aflojando el botón superior de la bomba. Nunca llene el depósito hasta el tope, sobre todo cuando el combustible esté muy frío (el combustible se dilata por el calor). vacío

lleno Deje que el combustible presente en la bomba se vacíe en el depósito y retire la

misma con cuidado. Cierre el depósito, enroscando el tapón cuidadosamente. Limpie eventuales gotas de combustible que hayan caído.

Controle si el tapón del depósito está en posición recta y debidamente apretado. Coloque el depósito extraíble de nuevo en la estufa (tapón hacia abajo). Cierre la tapa.

Para ajustar la hora, la estufa debe estar apagada y el enchufe conectado en la toma. Para ello, se manipula los botones de ajuste N. Primero, pulse uno de estos botones para activar esta función (el dígito 4 K empezará a parpadear). A continuación, se pone la hora con el botón izquierdo ( Nhour) y los minutos con el botón derecho (Mmin.). Pulsando una sola vez, se incrementa paso a paso. Manteniendo el botón oprimido, el valor subirá hasta que lo suelte. Después de unos 10 segundos, dígito 4 de parpadear y la hora introducida quedará programada. Cinco minutos después de apagar la estufa, la información ya no se presenta en el display; la estufa se pone en stand-by. Oprimiendo calquier botón, volverá a aparacer la hora en el display.

E; Cuando el dígito 4 deje de parpadear, la programación quedará ajustada al valor indicado. Si la estufa ha sido desenchufada (o la corriente ha sido cortada), se debe ajustar de nuevo la hora.

Al principio, una estufa nueva despide siempre algún olor. Por consiguiente, asegúrese de que haya ventilación suplementaria. Encienda la estufa siempre con el botón de L. No utilice nunca cerillas o um mechero. Para encender la estufa, basta con oprimir un momento el botón de L. El piloto de encendido comenzará a parpadear, señal de que el proceso de e n c e n d i d o está funcionando. Una vez que la estufa esté quemando, el proceso de ignición durará un momento, el piloto de encendido deja de parpadear y se pondrá de color rojo. El display de información K muestra dos cifras. El piloto situado junto a éstas hace referencia a la temperatura (fig. F). Las cifras debajo de ROOM indican la temperatura actual, mientras que debajo de SET figura la temperatura programada. Esta última la puede cambiar con los botones de ajuste (vea capítulo E). Antes de encender la estufa, controle siempre si queda suficiente combustible en el depósito.

Para cambiar la temperatura programada, la estufa debe estar encendida. Utilice para ello los botones de ajuste N. Primero, pulse uno de estos botones para activar esta función (el signo °C K empezará a parpadear). A continuación, para subir la temperatura deseada, oprima el botón derecho (Mmin.) y para bajarla, oprima el botón izquierdo (Nhour). Pulsando una sola vez, se aumenta el valor paso a paso. 5. Después de 10 segundos aproximadamente, el signo °C 4 dejará de parpadear y la programación quedará ajustada (fig. F). La

F: A la izquierda la temperatura deseada, a la derecha la temperatura existente temperatura programable mínima es 6°C y la máxima es 28°C. Si la estufa ha sido desenchufada (o la corriente ha sido cortada), la temperatura programada volverá automáticamente al valor estándar de 20°C.

LA UTILIZACION DEL TEMPORIZADOR (TIMER) El temporizador permite encender la estufa de forma automática, a una hora previamente programada. Para programar el temporizador, es necesario que el reloj indique la hora correcta (los minutos se programan de 5 en 5) y la estufa debe estar apagada. Proceda como sigue: 1 Oprima el botón de L y a continuación el botón TIMER O. El piloto de temporizador y el dígito 4 K empezarán a parpadear. 2 Con los botones de ajuste, programe la hora a la que la estufa ha de encenderse N. El botón izquierdo (Nhour) sirve para programar las horas y el botón derecho (Mmin.) para los minutos (los minutos se programan de 5 en 5). 3 Después de 10 segundos aproximadamente, el dígito 4 mostrará de nuevo CLOCK y el piloto de temporizador se encenderá, quedando de esta manera el temporizador activado (fig. G). 4 El temporizador se ocupa de que la temperatura ambiente aproximadamente la deseada durante el tiempo programado.

G: El piloto TIMER indica que el temporizador está activado. sea Si desea apagar la estufa de forma manual y para que después vuelva a encenderse con el temporizador, basta con oprimir el botón TIMER (vea capítulo G). Para anular el ajuste del temporizador, pulse una vez

Oprima el botón de L. El display de información saltará a CLOCK y después de 1 minuto la llama quedará extinguida.

Para apagar la estufa de forma manual y de manera que la próxima vez se encienda con el temporizador, oprima el botón TIMER O. Así, no solamente se apagará la estufa propiamente dicha, sino que se activa al mismo tiempo la función del temporizador. Puede se cambiar la hora deseada con los botones de ajuste N (vea capítulo F).

El display de información no solamente sirve para mostrarle la hora y temperatura (programadas) (capítulo C, E y F), sino que a la vez nos indica eventuales fallos. El código del display le informa del estado:

CODIGO INFORMACION SOLUCION e- 0 Temperatura dentro de la stufa Deje enfriar la estufa y vuelva demasiado alta. a encenderla después. Tensión de red interrumpida. Encienda la estufa de nuevo. Termostato averiado. Consultar al distribuidor. fefeeee-

Resistencia del quemador averiado. e- 8 e- 9 Consultar al distribuidor. Problemas de ignición. Consultar al distribuidor. Seguro anti vuelco. Encender la estufa nuevamente. Mala combustión. Consultar al distribuidor. Temperatura ambiente Si fuese necesario, superior a los 32°C. encender la estufa de nuevo. Ventilador averiado. Consultar al distribuidor. Filtro de aire está sucio, o Limpiar el filtro bomba de combustible está sucia. Consultar al distribuidor. En caso de producirse un fallo, aparecerá un código en el display de información. La estufa ha estado encendida 65 horas sin interrupción y se ha -- : --- : -- +

apagado automáticamente. Encienda la estufa de nuevo. Combustible agotado. Llenar el depósito extraíble. Falta de ventilacíon. Mejorar la ventilación. En caso de producirse fallos no mencionados en esta lista y/o cuando el fallo vuelva a producirse después de medidas de corrección, siempre debe consultar con su proveedor. Apagado automático Esta estufa está dotada de un sistema de seguridad que apaga la estufa automáticamente después de 65 horas de funcionamiento sin interrupción. En el display aparecerá la siguiente información: . Si lo desea, podrá encender la estufa de nuevo, oprimiendo el botón L (véase capítulo D).

MODO DE LIMPIEZA AUTOMÁTICA

Si la estufa ha funcionado en su máximo de forma continua durante dos horas, el quemador se limpiará automáticamente. Esto se señalará en el display con el código cl:05, que irá bajando hasta cl:01. En estos 5 minutos la estufa funciona en su mínimo, mientras que el quemador se limpia automáticamente. Después la estufa empezará a funcionar en su máximo automáticamente.

El seguro de niños se utiliza para evitar que éstos cambien los ajustes de la estufa accidentalmente. Cuando la estufa está encendida con el seguro activado, solamente es posible apagarla. Cuando la estufa está apagada, el seguro evita que sea encendida accidentalmente. El seguro de niños se activa, oprimiendo el botón de referencia M y manteniéndolo oprimido más de 3 segundos. El indicador aparecerá en la pantalla digital (fig. H), quedando de esta manera KEY-LOCK activado el sistema de bloqueo de teclado para niños, en señal de que el seguro de niños está activado. Para desactivar el seguro de niños, mantener oprimido nuevamente el botón KEY-LOCK durante más de 3 segundos.

H: Cuando el signo aparezca en la pantalla, el sistema de bloqueo de teclado para niños se habrá activado.

La función ‘SAVE’ permite limitar la temperatura. Cuando esta función está activada, la estufa se apagará automáticamente, cuando la temperatura ambiente sea 3°C superior a la temperatura programada. Al alcanzar la temperatura ambiente programada, la estufa volverá a encenderse automáticamente. Para activar la función ‘SAVE’, oprima el botón de referencia P. El piloto SAVE centelleará (fig. I). Para desactivar esta función, pulse una vez más el botón SAVE.

También sin el ajuste ‘SAVE’, la estufa cuida de mantener la temperatura programada aproximadamente, adaptando su capacidad calorífica. ‘SAVE’ es una posición de ahorro muy práctico.

El indicador FUEL I: Cuando el piloto SAVE se ilumina, la estufa se encenderá y se apagará automáticamente, manteniendo la temperatura dentro de un determinado margen. Cuando aparece el indicador de COMBUSTIBLE, sólo queda combustible para los próximos 10 minutos. Ahora es el momento de llenar el depósito. Si no lo quiere llenar enseguida, oprimiendo el botón ”extension” S, Ud. puede prolongar este tiempo hasta 60 minutos. De esta forma, la estufa empieza a funcionar automáticamente en su mínimo. En el display aparece el número 60 que irá bajando hasta 10. A partir de este momento, la estufa emitirá cada 2 minutos una señal sonora, indicando que hay que rellenar el depósito extraíble. En caso de que Usted no reaccione, la estufa se apagará automaticamente y sonará otra señal de advertencia. El símbolo de combustible parpadeará, y en el display de información parpadearán 4 rayas (--:--). Para anularlo, pulse una vez el botón de J: Cuando el indicador FUEL aparezca, la pantalla digital indicará los minutos restantes de combustible antes de que la estufa se apague. M. Si la estufa ha agotado el combustible, hay que esperar un momento al llenarla la próxima vez. hasta que la estufa esté de nuevo listo para ser usada.

El indicador VENT Cuando el indicador VENT comience a parpadear, significa que hay una insuficiente ventilación en la habitación (fig. K). La estufa se apagará automáticamente. Si el indicador continua parpadeando después de haber ventilado la estancia, consulte a su distribuidor. M MANTENIMIENTO K: Si el indicador VENT parpadea, necesita ventilar la estancia. Antes de realizar trabajos de mantenimiento, apague la estufa y déjela enfriar. A continuación, desconéctela de la red. Su estufa requiere poco mantenimiento. Lo que sí es preceptivo, es limpiar semanalmente con el aspirador el filtro del Filtro del combustible ventilador 8 y limpiar la rejilla B con un paño húmedo.

Asimismo, controle periódicamente el filtro del combustible:

Saque el depósito extraíble 6 de la estufa y retire el filtro del combustible (fig. L). Este puede gotear; tenga un trapo a mano.

Sacuda el filtro del combustible incidiendo en un fondo duro para quitar los posos. (¡Nunca limpiar con agua!). 3 Coloque el filtro del combustible en la estufa. Se recomienda quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no, podrían formarse manchas permanentes.

No manipule Usted mismo otras piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor. Si el cable eléctrico está dañado, tan solo un instalador cualificado esta autorizado para cambiarlo por el tipo H05 VV-F.

ALMACENAMIENTO (FIN DEL INVIERNO) Llegado el fin de la temporada fría, le recomendamos que antes de guardarla, (si es posible en su embalaje original) deje que la estufa queme todo el combustible existente en el depósito. El combustible que ha sobrado no lo puede utilizar en la temporada próxima. Por lo tanto, consúmalo. No obstante, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a Pequeños Residuos Químicos. En cualquier caso, comience el próximo otoño con combustible nuevo. Cuando vuelva utilizar la estufa, siga de nuevo las instrucciones (a partir del capítulo A).

Para evitar que la estufa pierda combustible durante el transporte, se deben tomar las siguientes precauciones:

Deje enfriar la estufa.

Saque el depósito extraíble 6 de la estufa y retire el filtro del combustible (vea capítulo M, fig. L). Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa.

Coloque el tapón de transporte en el lugar del filtro del combustible (fig. M) y oprímalo bien. El tapón de transporte evitará, en la medida de lo posible, que la estufa pierda aceite durante el transporte.

Transporte la estufa siempre en posición vertical.

V acíe el depósito fijo usando una bomba de combustible antes del transporte, o cuando el combustible está sucio o del tipo incorrecto. Primero saque el filtro de combustible, y luego inserte la bomba de combustible en el depósito fijo y vacío. Siga el mismo procedimiento cuando el depósito de combustible contiene agua.

ESPECIFICACIONES Encendido eléctrico Combustible parafina líquida para estufas Potencia (kW) max. Dimensiones (mm) ancho

(placa de base incl.) profundo

3,00 Potencia (kW) min. 0,80 Accesorios bomba manual de combustible Volumen idóneo del habitáculo (m ) 48-120 tapón de transporte 3 ** Consumo de combustible (l/hora)*0,313 Tensión de red 230 V -- CA / 50 Hz Consumo de combustible (g/hora)

Consumo eléctrico: Duración de combustión por depósito (hora) 17,3 - del encendido Contenido del depósito (litros) 5,4 - continuo Peso (kg) 8,0 Potencia del fusible

En caso de estar en posición máxima

** Estos valores son a título indicativo 320 W 13 W 250V, 5A Tapón de transporte

Su estufa está cubierta por una garantía de 48 meses, a partir de la fecha de compra. Durante este período, todos los defectos de material o de fabricación serán arreglados sin coste alguno. Además, se aplican las siguientes reglas:

No asumimos ninguna responsabilidad por otros daños, incluido daños

La reparación o el recambio de piezas efectuado dentro del período de indirectos. garantía no da lugar a una prórroga de la misma.

La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros.

Las piezas que están sujetas a desgaste normal, tales como la alfombrilla del quemador, cualquier tipo de junta o empaquetadura y la bomba manual de combustible, no están cubiertas por la garantía.

La garantía se aplica únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna.

La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro Premium Quality Fuels.

Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador.

• Las sustancias muy inflamables, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, pero apáguela inmediatamente. En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

1 Se deberá vigilar a los niños para asegurar que no jueguen con el aparato. 2 No transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar trabajos de mantenimiento. 3 Ponga el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles. 4 No utilice la estufa en habitaciones polvorientas, ya que la combustión no será óptima. No utilice la estufa cerca de un baño, una ducha o una piscina. 5 Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa. 6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. 7 No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). 8 Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura). 9 La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. 10 Asegúrese siempre de una ventilación suficiente. 11 Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad. 12 Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña. 13 Los niños no deben utilizar el aparato como un juguete. 14 Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión. No deseche aparatos eléctricos y las pilas junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

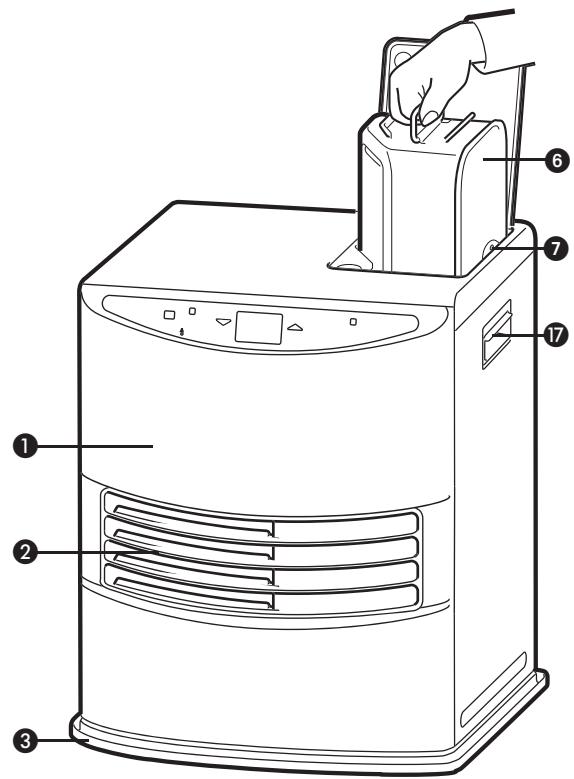

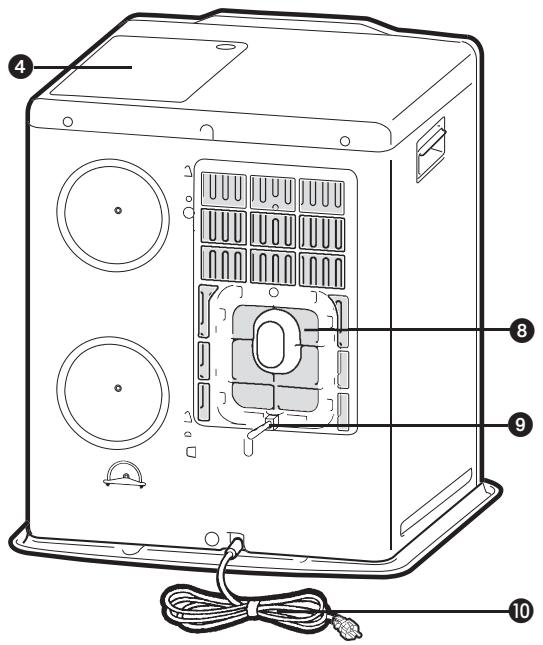

Tapa del depósito extraíble

Indicador del combustible en el depósito extraíble

Filtro del ventilador

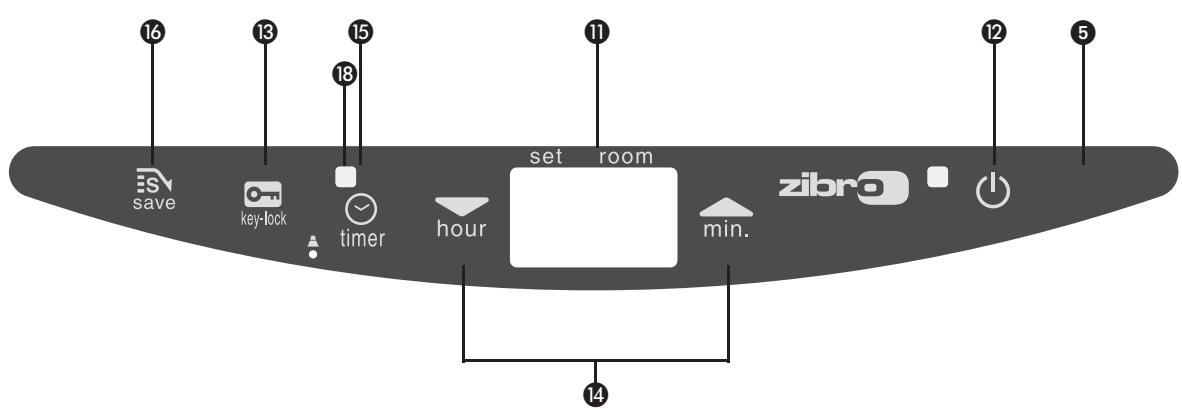

Botones de ajuste (hora y temperatura)

Piloto de temporizador
