MODE D'EMPLOI LC-30 ZIBRO

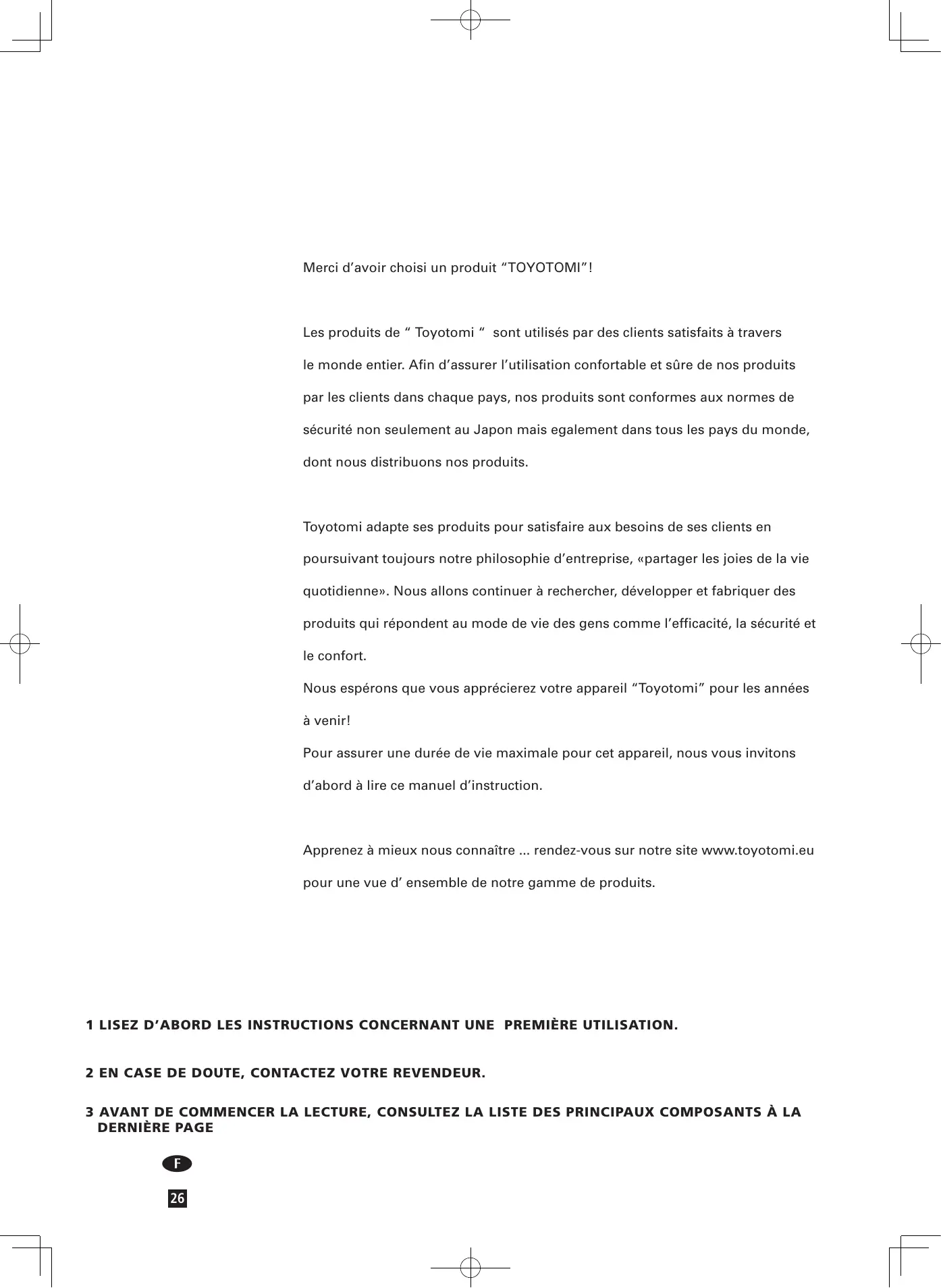

Nous espérons que vous apprécierez votre appareil “Toyotomi” pour les années à venir! Pour assurer une durée de vie maximale pour cet appareil, nous vous invitons d’abord à lire ce manuel d’instruction.

Apprenez à mieux nous connaître ... rendez-vous sur notre site www.toyotomi.eu pour une vue d’ ensemble de notre gamme de produits.

1 Lisez d’abord les instructions concernant une première utilisation.

2 En case de doute, contactez votre revendeur. 3 Avant de commencer la lecture, consultez la liste des principaux composants à la dernière page

26 L Modifiez si nécessaire la température à votre convenance à l’aide des touches de réglage (voir le chapitre E). Pour éteindre l’appareil, appuyez sur la touche

• Dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale. Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

27 Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité. Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm 2 pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur. Particulièrement pour France: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010). L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à functionnement intermittent. Note spéciale pour le Royaume-Uni : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes: INTERDICTION - d ’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules; - d ’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1,300 mètres; - de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau. Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

 un risque accru de panes  une combustion imparfaite  une réduction de la durée de vie de l’appareil  un dégagement de fumée et/ou de mauvaise odeur  un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes de l´appareil mobile de chauffage causés par l’utilisation d’un combustible autre que celui qui est recommandé. Pour connaître le combustible le mieux adapté, consultez votre revendeur.

28  d’ une pompe à main  d’un bouchon de transport  du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport.

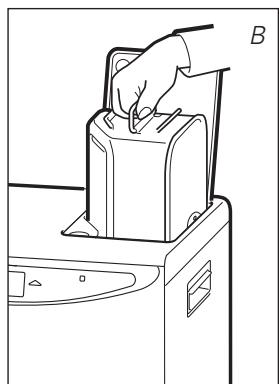

Ouvrez le couvercle du réservoir amovible D puis retirez la cale de carton.

3 P renez la pompe à main (voir manual d’utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. 4

Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. D). Si celle-ci est pleine, désamorcez la pompe. Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid

(en chauffant, le combustible se dilate).

Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé.

Pour les minutes, appuyez sur la touche (Mmin.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu’à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s’arrête de clignoter et le réglage sera enregistré. 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible.

En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage.

Allumez toujours l’appareil en vous servant de la touche d’allumettes ou de briquet.

L. N’utilisez jamais

Une fois le réglage de l’heure effectuée, allumez l’appareil en appuyant tout simplement sur la touche

L. Le temoin d’allumage se met à clignoter pour indiquer que l’opération d’allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s’allume, le temoin reste rouge. L’afficheur numérique K affiche deux nombres. Le voyant température s’allume. La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée :

- rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de courant; appuyez sur le bouton marche/arrêt L, reprogrammez l’heure (voir chapitre C), rallumez de nouveau l’appareil (voir chapitre D). La température désirée passe à la valeur standard soit 20°C.

F PROGRAMMATION DE L’HEURE DESIREE (TIMER)

3 A près environ 10 secondes les 4 chiffres afficheront de nouveau CLOCK et le témoin TIMER  s’allumera, indiquant que la fonction TIMER a été activée (fig. G). 4

TIMER indique que la fonction timer est active.

Si vous désirez éteindre l’appareil ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

Problèmes de mise en marche. Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 32˚C. Moteur soufflant défectueux. KEY LOCK M pendant plus de 3 secondes. L’indication KEY-LOCK apparaîtra sur l’écran (fig. H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.

J L’UTILISATION DE LA TOUCHE Économique ’SAVE’

La fonction ’SAVE’ vous permet de limiter la température. Si cette fonction est active, l’appareil s’éteindra automatiquement si la température ambiante (ROOM) dépasse de 3˚C la température désirée (SET). Si la température ambiante est en dessous ou égale à la température désirée, l’appareil se rallumera automatiquement.

Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante P. La lampe témoin SAVE s’allume (fig. I). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

Même sans la fonction ’SAVE’, votre appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. ’SAVE’ est une position économique que vous employez lorsque, par exemple, vous n’êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position “Hors gel”.

 Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal.

32 Si vous n’intervenez pas, l’appareil s’éteint de lui-même. L’indicateur ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (--:--). Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.

L L’indication VENT Quand l’indication VENT commence à clignoter, la pièce n’est pas suffisamment ventilée (fig. K). L’appareil s’éteindra automatiquement. Si cette indication continue

VENT clignote, il est nécessaire de ventiler la pièce.

Filtre à combustible

2 R etirez le filtre à combustible et nettoyez-le avec du combustible ou à l’aide d’une soufflette (ne nettoyez jamais à l’eau!)

3 R emettez le filtre à combustible en place dans l’appareil. Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pièces importantes et le travail sur les

éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. Si le câble d’alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être realise par le fabricant, ou par un atelier de reparation reconnu par l’importeur, afin d’éviter un danger.

N ENTREPOSAGE (FIN DE LA SAISON)

Vous ne pourrez pas conserver le combustible restant pour la saison suivante.

Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réfaisez usage de votre appareil suivez les instructions de nouveau (dès chapitre A).

Bouchon de transport

3 M ettez le bouchon de transport à la place du filtre à combustible (fig. M) et enfoncez-le bien. Le bouchon de transport permet d’éviter autant que possible les fuites de combustible, pendant le transport du poêle. 4 Transportez l’appareil toujours en position verticale. 5 A vant de transporter le poêle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l’aide d’une pompe à combustible. Retirez d’abord le filtre à combustible avant d’insérer la pompe. Faites de même si le réservoir à combustible contient de l’eau.

Consommation de combustible* (l/heure)

Consommation de combustible* (g/heure) Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

34 3 L a garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers.

4 Les pièces sujettes à l’usure normale, comme le tamis, tout type de joint ou la pompe à main, ne sont pas couvertes par la garantie.

5 L a garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications.

* Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

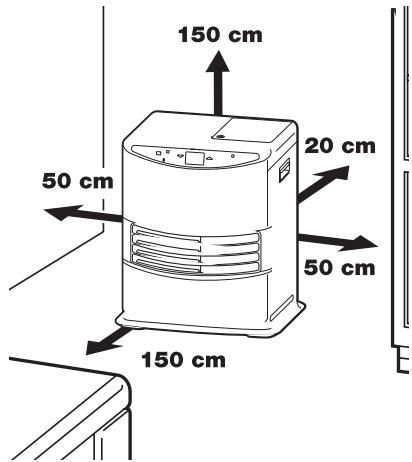

35 Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). Aérez toujours suffisamment. Cet appareil n’est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d’expérience et de connaissances, sauf s’ils sont surveillés par une personne responsable de leur sécurité. Cet appareil peut être utilisé par desenfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l’utilisation sécurisée de l’appareil et leur avoir expliqué clairement les dangers potentiels. Ne pas laisser les enfants jouer avec l’appareil. Les enfants ne doivent pas être chargés du nettoyage et de l’entretien de l’appareil sauf s’ils sont encadrés.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

Para usar este tipo de calefacción en lugares públicos, se requiere el permiso previo de las entidades reglamentarias. Infórmese al respecto antes de usar la estufa.

EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:

 mayor probabilidad de que se produzcan averías  una combustión incompleta  una reducción en la durabilidad de la estufa  la formación de humo y/o malos olores  residuos en la rejilla o en el revestimiento El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa. La garantía no cubre los daños y/o el malfuncionamiento de la estufa debido al uso de un combustible otro que aceite de parafina de alta calidad sin agua. Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.

Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.

Abra la tapa del depósito extraíble 4 y retire el cartón y el plástico. Pegue la etiqueta por la cara interior de la tapa.

5 Apague la estufa antes de salir de casa o al acostarse. En caso de abandonar el hogar por un período largo de tiempo (p. ej., vacaciones), desenchufe la estufa. 6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. 7 No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). 8 Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura). 9 La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. 10 Asegúrese siempre de una ventilación suficiente. 11 Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad. 12 Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña. 13 Los niños no deben utilizar el aparato como un juguete. 14 Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión. No deseche aparatos eléctricos y las pilas junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado. LISTEN la MED dernière VIGTIGE page. RESERVEDELE e e e PÅ DEN e eSIDSTE e e SIDE, e eINDEN e eDUeBEGYNDER e
