BRUKSANVISNING LC-30 ZIBRO

Sæt stikket i stikkontakten.

Takk for at du kjøpte dette “TOYOTOMI”-produktet! Toyotomi-produktene brukes av fornøyde kunder over hele verden. For å garantere behagelig og trygg bruk av våre produkter i alle land, så møter ikke våre produkter kun Japanske sikkerhetsstandarder, men standarden i alle land hvor vi opererer. Toyotomi tilpasser sine produkter etter kundens behov, og sørger for at kunden forblir fornøyd ved å fokusere på vår forretningsfilosofi: “dele glede i hverdagen”. Vi vil fortsette å forske på, designe og produsere produkter som passer en effektiv, trygg og komfortabel livsstil. Vi håper at du vil nyte ditt Toyotomi-produkt i mange år fremover. Før du tar ditt nye produkt i bruk, ber vi deg om å lese nøye igjennom disse instruksjonene, så du maksimerer levetiden til ditt produkt. Bli kjent med våre andre produkter også. Besøk oss på www.toyotomi.eu for hele vårt sortement.

Sett støpselet i stikkontakten.

Slå av varmeovnen ved å trykke på -knappen .

• For å hindre brann må beholderen enten fylles når varmeovnen er slått av eller i et annet rom enn der varmeovnen står.
• Kontroller alltid at beholderen er forsvarlig lukket etter at den er fylt, på god avstand fra alle varmekilder og åpen ild (se kapittel B).
• Oppbevar alle drivstoffbeholdere med originallokk og tetninger på et kjølig og mørkt sted.
• Drivstoffets alder. Bruk nytt drivstoff i begynnelsen av hver fyringssesong.
• Bruk kun ren vannfri parafin av høy kvalitet, iht. lokale lover og regler.
• Før du skifter merke og/eller type drivstoff, må du sørge for at den mobile varmeovnen er helt tømt for rester av gammelt drivstoff.

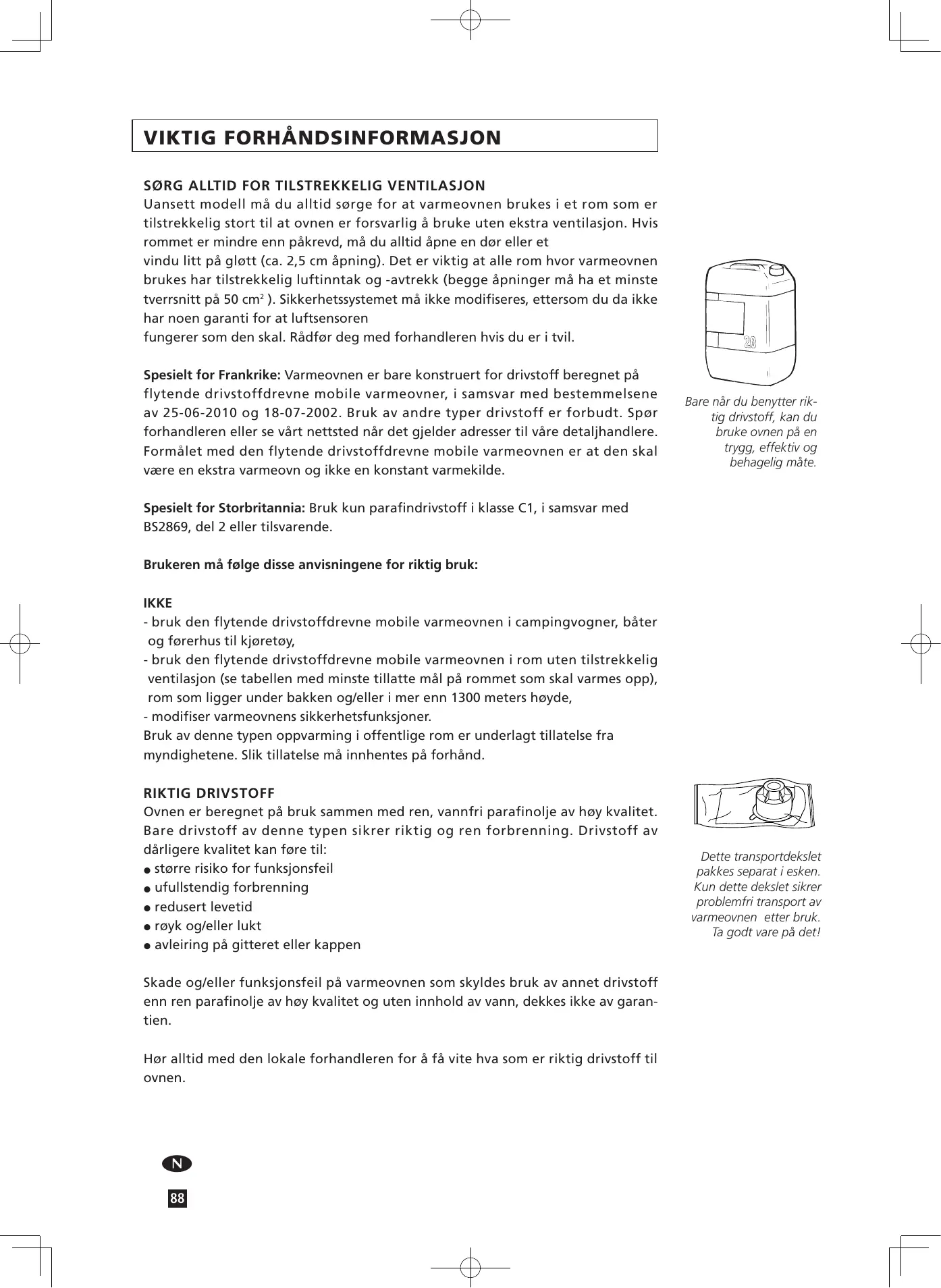

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm2 ). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil. Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 25-06-2010 og 18-07-2002. Bruk av andre typer drivstoff er forbudt. Spør forhandleren eller se vårt nettsted når det gjelder adresser til våre detaljhandlere. Formålet med den flytende drivstoffdrevne mobile varmeovnen er at den skal være en ekstra varmeovn og ikke en konstant varmekilde. Bare når du benytter riktig drivstoff, kan du bruke ovnen på en trygg, effektiv og behagelig måte. Spesielt for Storbritannia: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende. Brukeren må følge disse anvisningene for riktig bruk: IKKE - bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy, - bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1300 meters høyde, - modifiser varmeovnens sikkerhetsfunksjoner. Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd. RIKTIG DRIVSTOFF Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet. Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av dårligere kvalitet kan føre til: større risiko for funksjonsfeil ufullstendig forbrenning redusert levetid røyk og/eller lukt avleiring på gitteret eller kappen Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien. Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

INSTALLERE OVNEN 1 Ta varmeovnen forsiktig ut av esken og sjekk innholdet.

den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den. 5 Sett støpselet i stikkontakten (230 Volt AC/50 Hz) og still riktig tid ved hjelp

av innstillingsknappene (se avsnitt C). 6 Varmeovnen er nå klar til bruk.

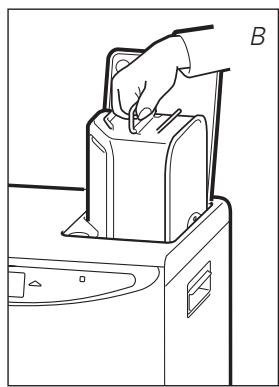

2 Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen (fig. B). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflokket. 3 Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen til drivstoffpumpen.) Pass på at den står høyere enn den uttakbare beholderen (fig. C). Sett den riflede slangen inn i åpningen på den uttakbare beholderen. 4 Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles (fig. D). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider

seg når det varmes opp). 5 La resten av drivstoffet i pumpen renne tilbake i jerrykannen og ta pumpen forsiktig ut. Skru drivstofflokket omhyggelig på igjen. Fjern eventuelt drivstoffsøl. tom full

STILLE KLOKKEN Tiden kan bare stilles når varmeovnen er koblet til strømnettet, men ikke brenner. Bruk innstillingsknappene til å stille tiden. Først trykker du på en av knappene for å aktivere funksjonen (de 4 tallene begynner å blinke). Still timene med knappen til venstre ( time) og minuttene med knappen til høyre ( min.). Trykk én gang for å øke verdien ett trinn. Når du holder knappen nede fortsetter verdien å øke helt til du slipper knappen igjen. De 4 tallene slutter å blinke etter ca. 10 sekunder, og innstillingen er låst. Fem minutter etter at varmeovnen er slått av, forsvinner informasjonen på displayet og ovnen skifter automatisk over til standby-modus.

E: Når de 4 tallene slutter å blinke, er innstillingen låst med den angitte verdien. Når varmeovnen har vært koblet fra strømnettet (eller etter et strømbrudd), må tiden stilles på nytt.

Temperaturinnstillingen kan bare gjøres mens varmeovnen brenner. Bruk innstillingsknappene til å regulere temperaturen. Først trykker du på en av knappene for å aktivere funksjonen (°C-symbolet begynner å blinke). Bruk deretter knappen til høyre ( min.) for å øke temperaturen og knappen til venstre ( time) for å senke temperaturen. Trykk én gang for å øke verdien ett trinn. °C-symbolet slutter å blinke etter ca. 10 sekunder, og innstillingen er låst (fig. F). Temperaturen kan stilles inn mellom min. 6 °C og maks. 28 °C. Når varmeovnen har vært koblet fra strømnettet (eller etter et strømbrudd), går temperaturen tilbake til fabrikkinnstillingen på 20 °C.

F: Ønsket temperatur til venstre, faktisk temperatur til høyre.

BRUKE TIMEREN Ved hjelp av timeren kan varmeovnen slås på automatisk på et forhåndsinnstilt tidspunkt. For å kunne aktivere timeren må du ha stilt tiden riktig (se avsnitt C) og varmeovnen må være slått av. Følg fremgangsmåten nedenfor: 1 Trykk på -knappen og TIMER-knappen umiddelbart etterpå. TIMER-lampen og de 4 tallene begynner å blinke. 2 Bruk innstillingsknappene til å stille inn tidspunktet da varmeovnen skal tenne. Bruk knappen til venstre ( time) for å stille timene og knappen til høyre ( min.) for å stille minuttene (5 minutters intervall). 3 Etter ca. 10 sekunder viser de 4 tallene tiden igjen, og TIMER-lampen tennes og angir at timerfunksjonen er aktivert (fig. G). 4 Timeren sørger for at rommet er varmet opp til omtrent ønsket temperatur innen tidspunktet som er innstilt.

G: TIMER-indikatoren angir at timerfunksjonen er aktivert. Hvis du vil slå av varmeovnen og tenne den igjen ved hjelp av timeren, er det bare å trykke på TIMER-knappen (se avsnitt G). Trykk én gang på

Det er to måter å slå av varmeovnen på. 1 Trykk på -knappen . Informasjonsdisplayet viser klokketegnet. Flammen slokker innen ca. ett minutt. 2 Trykk på TIMER-knappen hvis du vil slå av varmeovnen og tenne den igjen

ved hjelp av timeren. Da slås ikke bare varmeovnen av, men timerfunksjonen aktiveres også. Du kan endre ønsket tid med innstillingsknappene (se avsnitt F). H INFORMASJONSDISPLAYET Informasjonsdisplayet viser ikke bare (innstilt) tid og temperatur (avsnitt C, E og F), men viser også eventuelle feil på varmeovnen. Koden på informasjonsdisplayet forteller deg hva som er i veien: KODE INFORMASJON efefe- Temperaturen inne i varmeovnen er for høy. La ovnen avkjøle og tenn den igjen.

tenn varmeovnen igjen. e - 8 e- 9 Defekt tenningsmekanisme. Kontakt forhandleren. Skittent luftfilter eller Rengjør filteret.

65 timer og har slått seg av automatisk. Slå på varmeovnen igjen. -- : --- : -- + Tomt for drivstoff. Fyll den uttakbare tanken. For dårlig ventilasjon. Sørg for bedre ventilasjon.

Kontakt forhandleren ved funksjonsfeil som ikke er angitt ovenfor og/eller hvis feilen oppstår igjen etter at de korrigerende tiltakene ovenfor er iverksatt. AUTOMATISK DEAKTIVERING Denne varmeovnen er utstyrt med et sikkerhetssystem som gjør at den slår seg av automatisk etter 65 timers kontinuerlig drift. Displayet viser da: ønsker det, kan du slå på varmeovnen igjen ved å trykke på . Hvis du -knappen (se avsnitt D).

AUTOMATISK RENGJØRINGSMODUS

Når varmeovnen har brent kontinuerlig på høyeste innstilling i to timer, starter den automatisk en selvrenseprosess. Displayet viser selvrensekoden cl:05, som teller ned til cl:01. Prosessen tar 5 minutter, og varmeovnen brenner på laveste innstilling mens rengjøringen pågår. Når varmeovnen er ren, skifter den automatisk over til høyeste innstilling igjen.

BARNESIKRING Barnesikringen kan brukes til å hindre at barn uforvarende endrer innstillingene på ovnen. Når varmeovnen brenner og barnesikringen er aktivert, kan ovnen bare slås av. Andre funksjoner er da blokkert. Hvis varmeovnen allerede er slått av, hindrer barnesikringen også at den tennes igjen uforvarende. Aktiver barnesikringen ved å trykke på knappen M og holde den nede i minst 3 sekunder. Informasjonsdisplayet er aktivert. Deaktiver viser et nøkkelsymbol (fig. H) for å angi at barnesikringen barnesikringen ved å trykke på knappen igjen og holde den nede i minst 3 H: Når -symbolet vises, er barnesikringen aktivert. sekunder.

Med sparefunksjonen kan du holde kontroll med temperaturen. Når funksjonen er aktivert, slår varmeovnen seg av automatisk når temperaturen i rommet blir mer enn 3 °C over innstilt temperatur. Og når temperaturen igjen har falt til innstilt verdi, slår varmeovnen seg på igjen automatisk. Aktiver spareinnstillingen ved å trykke på knappen . Sparelampen begynner å lyse (fig. I). Slå av funksjonen ved å trykke på spareknappen en gang til. Ved eventuelle funksjonsfeil forteller informasjonsdisplayet hva som er galt.

I: Når sparelampen tennes, slår varmeovnen seg på eller av automatisk for at temperaturen skal holde seg innenfor et bestemt område.

Uten sparefunksjonen vil varmeovnen også opprettholde omtrentlig innstilt temperatur, ved å regulere varmekapasiteten. Sparefunksjonen er en økonomisk innstilling som kan brukes for eksempel når du ikke er til stede i rommet og kan holde det frostfritt.

BRENNSTOPP-INDIKATOREN Om brennstoffindikatoren dukker opp, har du nok brennstoff for 10 minutter. Du kan se den gjenværende tiden forløpe på informasjonsskjerm (fig. J). fjern den løse tanken fra ilden og fyll den. Gjør dette utendørs og bruk nytt brennstopp (se kapittel B) Gjenværende tid vil vises i minutter på skjermen, vil det gis et signal hvert andre minutt, for å advare om at du må etterfylle brennstoff. Hvis du ikke reagerer vil ilden slukke av seg selv. Da vil også en advarsel bli gitt. Brennstoffindikatoren vil nå blinke, og fire linjer (--:--) vil blinke på informasjonsskjermen. Du kan stoppe dette ved å klikke én gang på

knapp . J: Når drivstoffindikatoren lyser, viser informasjonsdisplayet hvor mange minutter ovnen kan brenne før beholderen er tom. VENTILASJONSINDIKATOREN Hvis det ikke er tilstrekkelig ventilasjon i rommet, ventilasjonsindikatoren begynner å lyse. Når du ser dette, må du sørge for bedre ventilasjon i rommet (for eksempel ved å åpne en dør eller et vindu litt til). Varmeovnen slår seg automatisk av. Etter at ventilasjonen i rommet er blitt bedre (en dør eller et vindu er åpnet litt mer), kan du tenne varmeovnen igjen ved å trykke på -knappen igjen. M VEDLIKEHOLD K: Når ventilasjonsindikatoren blinker, er det et tegn på at det er behov for ekstra ventilasjon. Slå av varmeovnen og la den avkjøle før du påbegynner eventuelt vedlikehold. Trekk også støpselet ut av stikkontakten. Varmeovnen trenger nesten ikke vedlikehold. Imidlertid er det viktig å rengjøre luftfilteret med støvsuger og gitteret med en fuktig klut – begge deler skal gjøres en gang i uken. Drivstoffilter Kontroller også drivstoffilteret med jevne mellomrom:

OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN) Når oppvarmingssesongen er slutt, må du oppbevare varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Ubrukt drivstoff kan ikke gjemmes til neste sesong. Vi anbefaler derfor at du bruker opp alt drivstoffet. Hvis det fortsatt er litt drivstoff igjen, må du ikke kaste det. Avhend det i samsvar med lokale bestemmelser for avhending av kjemisk husholdningsavfall.

Start alltid den nye oppvarmingssesongen med nytt drivstoff. Når du tar varmeovnen i bruk igjen, følg anvisningene (start fra avsnitt A og som spesifisert).

inkludert bunnplaten: dybde

GARANTIBETINGELSER Ovnen leveres med en 48 måneders garanti som gjelder fra og med kjøpsdatoen. Innenfor denne perioden blir alle mangler i materiale eller utførelse utbedret kostnadsfritt. Følgende bestemmelser skal gjelde for denne garantien. 1 Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade. 2 Eventuelle reparasjoner eller bytte av komponenter innenfor garantiens betingelser vil ikke føre til noen forlengelse av garantiperioden. 3 Garantien skal ikke lenger gjelde hvis ovnen er blitt modifisert. ikke-originale deler er tatt i bruk eller hvis en uautorisert tredjepart har utført reparasjonsarbeid på den. 4 Garantien gjelder ikke for komponenter som slites, som brennematte, innpakning og manuell brennstoffpumpe. 5 Garantien skal kun gjelde når du foreviser original, datert kvittering på kjøp, forutsatt at den ikke er blitt endret. 6 Garantien skal ikke gjelde skade som forårsakes av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller drivstoff som er gått ut på dato. Det kan til og med være farlig å bruke feil drivstoff*. 7 Transportkostnadene og risikoene involvert i transport av ovnen eller ovnens komponenter skal alltid være for kjøperens ansvar. Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

• L ettantennelige stoffer kan føre til ukontrollert forbrenning og flammeutvikling. Hvis så skulle skje, må du aldri prøve å flytte ovnen, men alltid slå den av øyeblikkelig. I eventuelle nødstilfeller kan du bruke brannslokker, men bare type B-brannslokker: karbondioksid- eller pulverapparat.

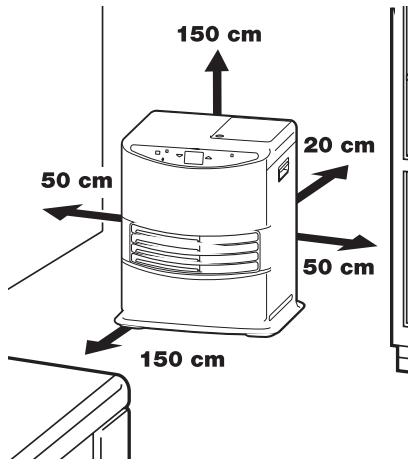

Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Ikke flytt varmeovnen når den brenner eller fortsatt er varm. Ikke fyll ovnen på nytt eller reparer den når den fortsatt er varm. Plasser forsiden av ovnen slik at det er minst 1,5 meter til vegger, gardiner og møbler. Ikke bruk varmeovnen i støvete rom eller på svært trekkfulle steder. I begge tilfeller vil du ikke oppnå optimal forbrenning. Ovnen må ikke brukesi umiddelbar nærhet av badekar, dusj eller svømmebasseng. Slå av varmeovnen før du går ut av huset eller legger deg. Trekk også støpselet ut av stikkontakten når du reiser bort i lengre tid (for eksempel på ferie). Oppbevar og flytt drivstoff bare i egnede beholdere og jerrykanner. Påse at drivstoffet ikke utsettes for varme eller ekstreme temperaturforandringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys påvirker kvaliteten). Bruk aldri ovnen på steder der det kan være farlige gasser eller damp (f.eks. eksosgass eller damp fra maling). Vær oppmerksom på at gitteret på varmeovnen blir varmt. Det er fare for brann hvis varmeovnen dekkes til. Påse alltid at det er tilstrekkelig ventilasjon. Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet. Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap kun dersom de får tilsyn eller instruksjoner om hvordan man bruker produktet på en sikker måte og forstår eventuelle farer. Barn skal ikke leke med produktet. Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn.

Mangelfulle elektriske apparater og batterier må holdes atskilt fra husholdningsavfall. Pass på at du gjenvinner der dette er mulig. Kontakt de lokale myndighetene eller forhandleren for råd om gjenvinning.

Lokk til uttakbar beholder
