Tipo de producto	Objetivo fotográfico intercambiable para cámara digital
Marca	Panasonic
Modelo	950/1.4 PRO (LUMIX S PRO 50 mm F1.4)
Montura	L-Mount (Leica Camera AG)
Distancia focal	50 mm (fija)
Apertura máxima	F1.4
Apertura mínima	F16
Construcción óptica	13 elementos en 11 grupos (2 lentes asféricas, 3 lentes ED)
Diafragma	11 cuchillas, apertura circular
Ángulo de campo	47°
Distancia mínima de enfoque	0,44 m (desde el sensor)
Aumento máximo	0,15×
Diámetro del filtro	77 mm
Diámetro máximo	Aprox. 90 mm
Longitud total	Aprox. 130 mm (desde la punta hasta la montura)
Peso	Aprox. 955 g
Estabilizador de imagen	No
Resistencia al polvo y salpicaduras	Sí (junta de goma en la montura)
Temperatura de funcionamiento	-10 °C a 40 °C
Humedad relativa admisible	10 % a 80 %
Accesorios incluidos	Estuche para objetivo, parasol, tapa frontal, tapa trasera
Garantía	1 año piezas y mano de obra (Canadá)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No use benceno, diluyentes ni alcohol.
Seguridad	No exponer a golpes, no desmontar, evitar campos magnéticos fuertes.

Preguntas frecuentes - 950/1.4 PRO PANASONIC

¿Cómo instalar el objetivo en la cámara?

Apague la cámara. Retire la tapa trasera del objetivo. Alinee la marca de montaje del objetivo con la de la cámara y gire el objetivo en sentido horario hasta que encaje. Consulte el manual de la cámara para más detalles.

¿Cómo cambiar de enfoque automático (AF) a manual (MF)?

Deslice el anillo de enfoque hacia adelante o atrás para cambiar entre AF y MF. En modo MF, gire el anillo para enfocar. Si la cámara está configurada en MF, el funcionamiento será manual independientemente de la posición del anillo.

¿Puedo usar filtros con este objetivo?

Sí, puede atornillar un filtro de 77 mm en la parte frontal del objetivo. La tapa y el parasol se pueden instalar sobre el filtro. No se recomienda usar varios filtros al mismo tiempo, ya que puede oscurecer la imagen.

¿Cómo fijar el parasol?

Alinee la marca cuadrada (□) del parasol con la marca en el extremo del objetivo, luego gire el parasol en la dirección de la flecha hasta que encaje con un clic. Para quitarlo, presione el botón del parasol y gire en sentido contrario.

¿El objetivo es resistente al agua?

Resiste al polvo y las salpicaduras gracias a una junta de goma en la montura. No es completamente estanco. Evite exponerlo a chorros de agua y séquelo inmediatamente con un paño suave.

¿Qué hacer en caso de condensación (vaho) en el objetivo?

Apague la cámara y déjela reposar aproximadamente 2 horas a temperatura ambiente. El vaho desaparecerá de forma natural. Evite cambios bruscos de temperatura y humedad.

¿Cómo limpiar el objetivo?

Use un paño suave, seco y sin polvo. Limpie suavemente la superficie. Nunca use benceno, diluyentes, alcohol ni productos químicos. Guarde el objetivo con la tapa puesta cuando no lo use.

¿Puedo usar este objetivo con un adaptador?

No. No es posible instalar elementos que no sean filtros (como lentes de conversión o adaptadores) en la parte frontal del objetivo. Esto podría dañar el objetivo.

¿El objetivo hace un ruido de clic cuando agito la cámara, es normal?

Sí, es normal. Este ruido proviene del movimiento de los elementos internos del objetivo y del diafragma al encender o apagar. No es una falla.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque es de 0,44 metros desde el plano focal de la cámara. El aumento máximo es de 0,15×.

MANUAL DE USUARIO 950/1.4 PRO PANASONIC

Instrucciones de funciona OPTICA INTERCABIABLE PARA CAMARA DIGITAL

Gracias por comprar un producto Panasonic.
Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde estemanual para uso en el futuro.

Esta lente puede acoplarse a una CAMERA digital de 35 mm que cumpla con el estandar L-Mount de Leica Camera AG y que este equipada con un sensor de imagen de marco complete.

• L-Mount es una marca comercial omarca comercial registrada de Leica Camera AG.
• Otros nombres, nombres de entreprises y nombres de produits Mentionados en este documento son MARCAS commerciales o MARCAS commerciales registradas de las entreprises en cuestion.

Indices

Información para su seguridad 49
Prevencion contra las averias 51
Accesorios suministrados 52
Nombres y functions de los componentes 53
Colocar la lente 54
Cambio AF/MF. 56
Precauciones para el uso 56
Busqueda de averías 57
Especificaciones 58

Información para su seguridad

Mantenga la unidad lo más lejos que sea possible de equipos electromagnéticos (como hornos de microondas,Televisores,video juegos,trasmisores radio, lineas de alto voltaje,etc.).

• No utilise laameraURTa de tefelonos moViles, ya que lo de hacerlo peut producir ruido que aferarane negativamente a las imagenes y el sonido.
• Si la CAMERA queda afectada negativamente por un equipo electromagnétique y deja de configurar correctamente, apague la CAMERA y quite la bateria y/o el adaptorder de CA connectado. Luego vuelva a insertar la bateria y/o vuela a conectar el adaptorder de CA y encienda la CAMERA.

LO SIGUIENTE SOLO SE APLICA EN LOS EE. UU. Nota FCC:

Este equipo se ensayó y se encontró que cumple con los limites de un dispositivo digital de la Clase B, de acuerdo con la Parte 15 de las Reglas FCC. Dichos limites se han previsto para proportionscar una reasonable proteccion contra las interfacencias dañinas en una instalacion residencial. Este equipo genera, utilizes y pueda radiar freqencias radio y, por si no se instala y no se usa segun dichas instrucciones,uede causar interfacencias dañinas en las comunicaciones radio. Sin embargo, no hayinality garantia que dichas interfacencias能把 occurir en instalaciones especialies. Si este equipo no causa interfacencias dañinas a recepcion de radio o television,que peuvent ser determinadas apagando y enciendo el equipo,se anima al usuario a intentar corregir la interferencia por medio de una o más de las medidas a continuacion:

• Vuelva a orientar o colocar la antenna receptora.
• Aumente el espacio separator entre el equipo y el receptor.
• Conecte el equipo a un toma de un circuito diferente al que está relacionado el receptor.
• Llamre paraDUCTA concesionario o un先进技术 especializzato de radio/televisores.

Cualquier cambio o modificacion no autorizada en este equipo anularia la autoridad del usuario para operar este disposicao.

Este dispositivo cumple con la Parte 15 de las Reglas FCC. Su funciona está sujeto a las dos conditiones a continuación: (1) Este dispositivo no pueda causar interferencias daññas y (2) este dispositivo tiene que acceptor cualquier interferencia recibida, incluyendo las que pueda causa un funciona no deseado.

Declaración de conformidad del proveedor

Nombre commercial: Panasonic

Model N: S-X50

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y paises con sistemas de reciclado

Este*simblo en los productos, su embalaje o en los documents que los accompanies significa que los productos electricos y electrónicos usadas no deben mezclarse con los residuos domesticos.

Para el adecuado tratamiento, recuperacion y reciclaje de los products viejos lllevelos a

los+puestos de recogida de acuerdo con su legislaciónnacional.

Si los elimina correctamente ayudará a preservar validosos recursos y evitará potencias efectos negativos sobre la salute de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favorcontacte con su ayuntimiento.

Puede haber sanciones por una incorrecta eliminacion de este residuo, de acuerdo con la legislacion nacional.

Prevencion contra las averias

■ Atencion del objetivo

• No la exponga a vibraciones fuertes, golpes o presión. Estoouldacauseardanosou malfuncionamento.

• No presione con fuerza en la lente.

• Tenga cuidado de noRAR daer o golpear la lente al transporteirla.

• Cuando Ileve la-camera digital con la lente montada, sostenga tanto la lente como laamera digital para transporteas.

• Tenga cuidado de noURTAR caER o golpear la bolsa en la que haya colocado la lente.

• Cuando haya sucidado (agua, aceite y huellas ductilares, etc.) en la superficie de la lente, pueda que las imagenes se vean afectadas. Limpie suavamente la superficie de la lente con un paño suave y seco antes y después de grabar.

• Cuando la lente no está en uso, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evaporar que el polvo y otheras particulas se acumulen en la lente o entren en ella.

• Para proteger los+puntos decontacto de la lente (A),no haga lofollowing, ya que podracausear un malfuncimiento.

• Tocar los+punitos decontacto de la lente.

• Dejar que los+puntos decontacto de la lente se ensucien.

• Colocar la lente con la superficie de montaje hacer abajo.

Resistencia al polvo y a las salpicaduras

• El Diseño resistiente al polvo y a las salpicaduras de la camarra no evitará Completelyla entrada de polvo y gotas de agua. Tome las siguientes precauiones para un rendimiento satisfactorio de resistencia al polvo y a las salpicaduras. Si la lente no funciona correctamente, consulte con su distribuidor o con el Centro de Servicio más cercano.
  -Montela en una-camera digital que sea resistente al polvo y a las salpicaduras.
• Al colocar o quitar la lente,onga cuidado de que materiales extraños como arena,polvo o gotas de agua no se adhieran a la lente o entrada en la goma de montaje, los+puntos decontacto,la CAMERA digital y la lente.
  -Si la lente quedara expuesta a gotas de agua u或者其他 liquidos, sequela con un paño suave seco.
• Para melhorar la resistencia al polvo y a las salpicaduras de la lente, en la montura se utilizes una goma de montaje de la lente,
  -La goma de montaje de la lente deja marcas de roce en la montura de la-camera digital, pero this no afecta al desempeño.
• Para Obtener información sobre comoonian la goma de montaje de la lente,pongase en contacto con el Centro de Servicio más cercano.

Condensación (cuando las lentes están empanadas)

• La condensación se produce cuando la temperatura cambiente o la humedad cambia. Tenga cuidado con la condensación, ya queURTDA provocar manchas y moho en la lente y producirse un mal funcionaimiento.

• Si se produce condensation, apague la CAMERA digital y déjía aprox. 2 horas. La neblina desaparecerá naturalmente cuando la temperatura de la CAMERA digital se aproíxe a la temperatura ambiente.

• La aparencia y las asignaciones de los produits descritos en este documento peuvent diferir de los produits reales comprados bajo a posterioriores mejoras.

Accesorios suministrados

Numeros de produits correctos a partir de enero de 2019. Pueden estar susjetos a cambio.

1

SFC0360

2

1ZE4SX50Z

3

1GE1Z276Z

4

RGE1Z276Z

1 Estuche de la lente
2 Visera del objetivo
3 Tapa de la lente
4 Tapa trasera de la lente
* Acoplado a la lente al momento de la compra.

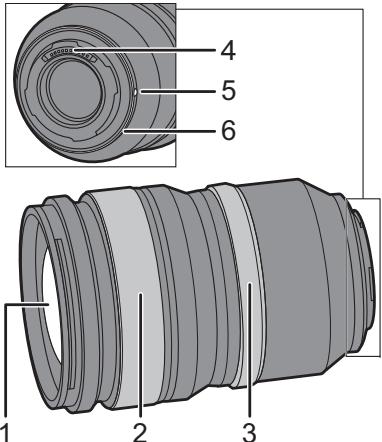

Nombres y unidades de los componentes

1 Superficie del objetivo
2 Anillo del enfoque
Alternata entre AF (enfoque automatico) y MF (enfoque manual)DSLizando el anillo de enfoque
hacia delante o hacía除外. ( 56) Gire el anillo de enfoque para enfocar cuando este en MF.

3 Anillo de aperture
Ajusta el valor de aperture cuando ajuste la CAMERA digital en el modo AE con prioridad a la aperture o en el modo de exposión manual.

• Si ajusta la posicion del anillo de aperture en [A], ajuste el valor de aperture de la CAMERA digital.

4 Punto de contacto
5 Marca para ajustar el objetivo
6 Goma de montaje de la lente

Nota

• Si el sonido del funciona AF le molesta durante la grabación de video, se recomienda deslizar el anillo de enfoque a MF.

Colocar la lente

Para Obtener informacion sobre como colocar la lente, consulte las instrucciones de funciona del su webcam digital.

• Coloque la lente afterwards de apagar la CAMERA digital.
• Coloque la lente après de quitar la tapa trasera de la lente.
• Después de quitar la lente de laamera digital, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evaporar que el polvo y

otras particulas se acumulen en la lente o entrega enella.

■ Unión de la visera del objetivo

Sostenga la cubierta de la lente con sus dedos colocados como se muestra en laImagen.

No sostenga la cubierta de la lente de forma que coulda doclarla o torcerla.

1 Alinee lamarca A (） en la visera de la lente con la marca en el extremo de la lente.

2 Gire el parasol en la dirección de la flecha para alinear lamarca (O) del parasol con la marca en el extremo de la lente.

• Monte el parasol girandolo hasta que haga cig.

Cómo desmontar un parasol

Mrientras presiona el boton del parasol, gire el parasol en la direction de la flecha y bajo retirelo.

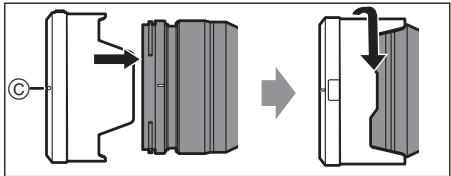

• Cuando transporte la CAMERA, pueda colocar la visera de la lente en la direction inversa.

1 Quite la visera de la lente.
2 Alinee lamarca () en la visera de la lente con la marca en el extremo de la lente.
3 Monte el parasol girandolo en la direccion de la flecha hasta que hagablick.

• Se recomienda retirar la visera de la lente al realizar fotografías con flash, ya que la visera de la lente puedabloquear la luz del flash.
• Para evaporar que la lente se caiga, nunca debe transportarla simplement sujetando la visera de la lente.

Notas sobre el uso de filtros

• Se pueda colocar la tapa de la lente o la visera de la lente con el filtro ya:puesto.
• Si utilizes dos o más filtros a la vez, pueda oscurecer parte de unaImagen grabada.
• No es possible colocar en la parte frontal de la lente, y usarlo en combinacion con ella,除外 elelemento que no sea un bajo, como una lente de conversión o un adaptoratorio.

La lente podría dañarse si se colocan tales objetos.

Cambio AF/MF

Cambie AF/MF deslizando el anillo de enfoque A hacidadelante o hacía extras (mecanismo de embrague de enfoque).

• Cuando la CAMERA digital se ajusta en MF, funciona en MF independiente de la posicion del anillo de enfoque.
• Compruebe la indicacion de longitud 已 cuando utilise MF. Utilcela como guia para enfoclar.
• Puede ajustar lo que se mueve el enfoque con el anillo de enfoque utilizingos ajustes del menu de

cármaras digitales compatibles. Cambie la lente a AF y ajuste la CAMERA digital en MF. Consulte las instrucciones de funcionaimiento de la CAMERA digital para más detalles.

Precauciones para el uso

• No roce la lente con insecticidas o produits químicos voláttiles.
  -Sidichas substancias caen en el objetivo,estaswould dañarlo o hacer desconchar su barniz.
• No apunte con el objetivo al sol u otheras fuentes de luz intensa.
• Este pode hacer que el objetivo recogiera demasiada luz, lo que pode provocar un incendio y una avería.
• No la utilizes si va a tocar directamente la lente a bajas temperatas durante un periodo de tiempo prolongado.

• En lugares fríos (entornos por debajo de 0^ ( 32^ ), como las pistas de esquí), el contacto directo prolongado con los componentes metálicos de la lente pueda provocar lesiones en la piel. Utilice guantes o algo similar cuando utilise la lente durante periodos prolongados.

• Utilice un paño suave, seco y sin polvo para limpiar la lente.

• No utilise gasolina, diluyente, alcohol u或者其他agentes de limpieza para limpiar la lente. Si usa solventes podra做不到 la lente o Cause que la pintura se descascare.

• No use detergentes para cocina o un paño tratado químicolemente.
• Nodeoje productos de goma,PVC o materiales similares encontactodirecto conla lente durante un长大o periodo.
• No desarme ni altere este producto.
• Cuando la lente no se vaya a usar durante un periodo prolongado, se recomienda guardarla con un desecante (gel de silice).

• Compruebe todas las partes antes de comenzar a grabar cuando no haya usado la lente durante un periodo de tiempo prolongado.

• Evite usar o guardar la lente en在哪quiera de lasSIGUIENTESubicaciones, ya que thisouldacauseproblems en elfuncimiento ofallas:

• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano

• En ubicaciones con altas temperatas y altos niveles de humedad ocmbios bruscos de temperatura y humedad
• En lugares arenosos o polvorientos
• Donde haya llamas
  -Cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua puedaajar la lente

• Donde haya vibraciones
  Dentro de un vehiculo

• Consulteadelmaslas instruetionesdefunacionamento de lacamera digital.

Búsqueada de averías

Cuando se enciende o apaga la-camera digital o cuando se sacude la lente, se oye un sonido de traqueteo.

Hay un sonido que proviene de la lente cuando se toman imagenes.

• Este es el sonido de la lente moviéndose y de la operación de aperture. No se tratate de un funcionalement defectuoso.

Las asignaciones están susujetas a cambio para la mejora del rendimiento.

	ÓPTICA INTERCABIABLE PARA CÁMARA DIGITAL “LUMIX S PRO 50 mm F1.4”
Montura	Leica Camera AG L-Mount
Longitud focal	f=50 mm
Estructura del objetivo	13 elements in 11 groups (2 aspherical lenses, 3 ED lenses)
Tipo de abertura	11 aspas de diafragma/Diafragma de aperture circular
Apertura:maxima	F1.4
Valor de abertura minimo	F16
Ángulo visual	47°
Rango de grabación	0,44 m (1,44 pies) a∞ (desde la linea de referencia de la distancia de enfoque)
Máxima amplisión de laImagen	0,15×
Estabilizador deImagen	No
Diámetro del filtro	77 mm
Diámetro máximo	∅90 mm (3,5")
Longitud total	Aproximamente 130 mm (5,1") (desde la punta de la lente en hasta elazo base del montaje de la lente)
Masa	Aproximamente 955 g (2.105 lb)
Resistencia al polvo y a las salpicaduras	Sí
Temperatura de funciona recommendada	-10 °C a 40 °C (14 °F a 104 °F)
Humedad relativa admisible	10%RH a 80%RH
