950/1.4 PRO - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo fotografico intercambiabile per fotocamera digitale
Marca	Panasonic
Modello	950/1.4 PRO (LUMIX S PRO 50 mm F1.4)
Attacco	L-Mount (Leica Camera AG)
Lunghezza focale	50 mm (fissa)
Apertura massima	F1.4
Apertura minima	F16
Costruzione ottica	13 elementi in 11 gruppi (2 lenti asferiche, 3 lenti ED)
Diaframma	11 lamelle, apertura circolare
Angolo di campo	47°
Distanza minima di messa a fuoco	0,44 m (dal sensore)
Ingrandimento massimo	0,15×
Diametro del filtro	77 mm
Diametro massimo	Circa 90 mm
Lunghezza totale	Circa 130 mm (dall'estremità all'attacco)
Peso	Circa 955 g
Stabilizzatore d'immagine	No
Resistenza alla polvere e agli spruzzi	Sì (guarnizione in gomma sull'attacco)
Temperatura di funzionamento	-10 °C a 40 °C
Umidità relativa ammissibile	10 % a 80 %
Accessori forniti	Custodia per obiettivo, paraluce, copriobiettivo anteriore, copriobiettivo posteriore
Garanzia	1 anno parti e manodopera (Canada)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare benzina, diluenti o alcol.
Sicurezza	Non esporre a urti, non smontare, evitare campi magnetici potenti.

Domande frequenti - 950/1.4 PRO PANASONIC

Come installare l'obiettivo sulla fotocamera?

Spegnere la fotocamera. Rimuovere il copriobiettivo posteriore. Allineare il segno di montaggio dell'obiettivo con quello della fotocamera e ruotare l'obiettivo in senso orario fino a quando non scatta. Consultare il manuale della fotocamera per ulteriori dettagli.

Come passare dalla messa a fuoco automatica (AF) a manuale (MF)?

Far scorrere l'anello di messa a fuoco in avanti o indietro per commutare tra AF e MF. In modalità MF, ruotare l'anello per mettere a fuoco. Se la fotocamera è impostata su MF, il funzionamento sarà manuale indipendentemente dalla posizione dell'anello.

Posso utilizzare filtri con questo obiettivo?

Sì, è possibile avvitare un filtro da 77 mm sulla parte anteriore dell'obiettivo. Il copriobiettivo e il paraluce possono essere installati sopra il filtro. Si sconsiglia di utilizzare più filtri contemporaneamente, poiché potrebbe scurire l'immagine.

Come fissare il paraluce?

Allineare il segno quadrato (□) del paraluce con il segno all'estremità dell'obiettivo, quindi ruotare il paraluce nella direzione della freccia fino a quando scatta. Per rimuoverlo, premere il pulsante del paraluce e ruotare in senso inverso.

L'obiettivo è impermeabile?

Resiste alla polvere e agli spruzzi grazie a una guarnizione in gomma sull'attacco. Non è completamente impermeabile. Evitare di esporlo a spruzzi d'acqua intensi e asciugarlo immediatamente con un panno morbido.

Cosa fare in caso di condensa (appannamento) sull'obiettivo?

Spegnere la fotocamera e lasciarla riposare per circa 2 ore a temperatura ambiente. L'appannamento scomparirà naturalmente. Evitare sbalzi improvvisi di temperatura e umidità.

Come pulire l'obiettivo?

Utilizzare un panno morbido, asciutto e privo di polvere. Pulire delicatamente la superficie. Non utilizzare mai benzina, diluenti, alcol o prodotti chimici. Riporre l'obiettivo con il copriobiettivo in posizione quando non viene utilizzato.

Posso utilizzare questo obiettivo con un adattatore?

No. Non è possibile installare elementi diversi dai filtri (come lenti di conversione o adattatori) sulla parte anteriore dell'obiettivo. Ciò potrebbe danneggiare l'obiettivo.

L'obiettivo emette un rumore di scatto quando scuoto la fotocamera, è normale?

Sì, è normale. Questo rumore è causato dallo spostamento degli elementi interni dell'obiettivo e del diaframma all'accensione o allo spegnimento. Non è un malfunzionamento.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,44 metri dal piano focale della fotocamera. L'ingrandimento massimo è di 0,15×.

MANUALE UTENTE 950/1.4 PRO PANASONIC

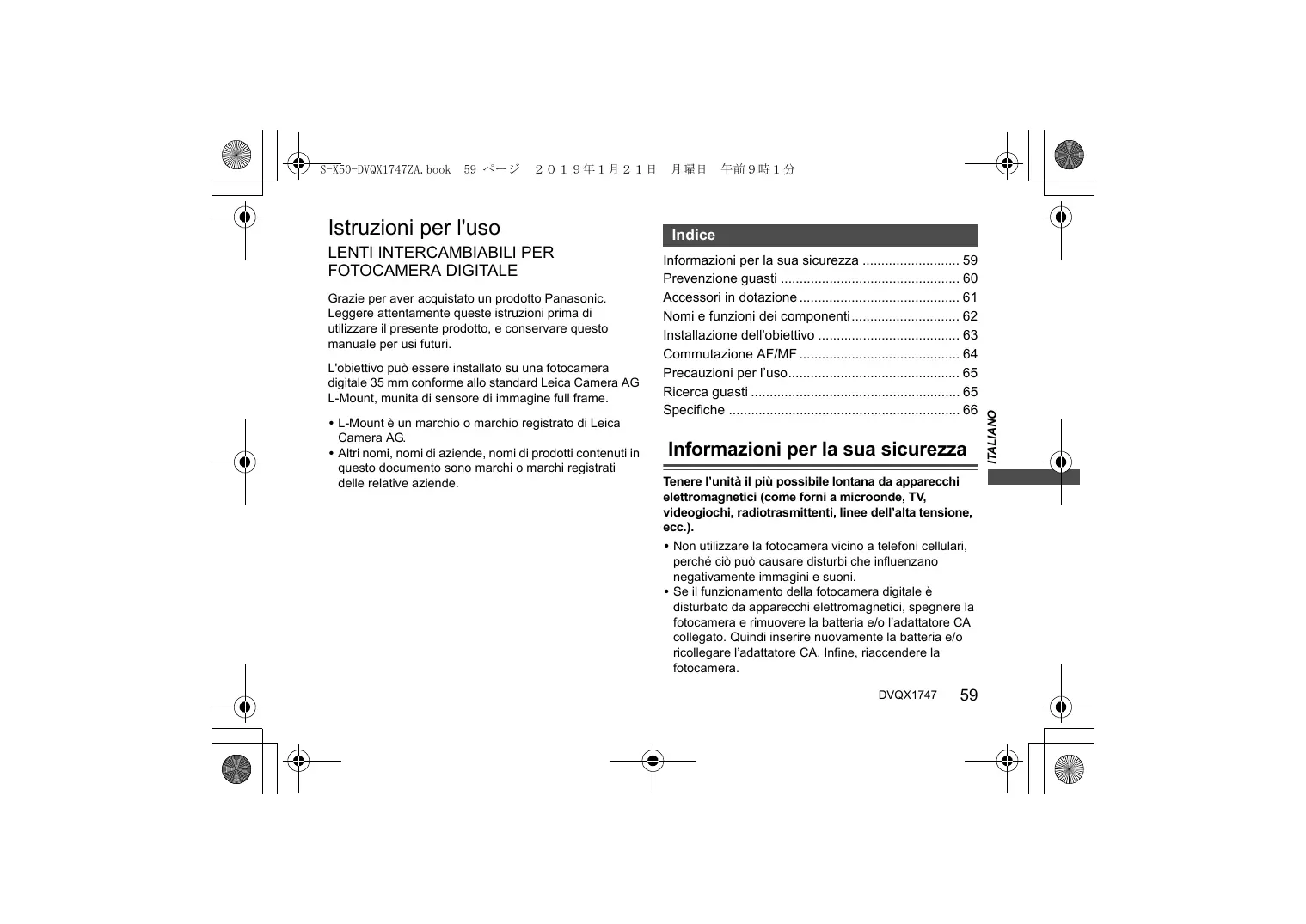

Istruzioni per l'uso LENTI INTERCAMIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attendamente queste istruzioni prima di utilizzato il presente prodotto, e conservare quello manuale per usi futuri.

L'obiettivo può essere installato su una fotocamera digitale 35 mm conforme allo standard Leica Camera AG L-Mount, munita di sensore di imagine full frame.

• L-Mount è un marchio o marchio registrato di Leica Camera AG.
• Altri nomi, nomi di aziende, nomi di prodotti contentuti in questo documento sono marchi o marchi registrati delle relative aziende.

Indices

Informazioni per la sua sicurezza 59
Prevenzione guasti 60
Accessori indotazione 61
Nomi e funzioni dei componenti 62
Installazione dell'obiettivo 63
Commutazione AF/MF 64
Precauzioni per l'uso. 65
Ricerca guasti 65
Specifiche 66

Informazioni per la sua sicurezza

Tenere l'unità il più possible lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciouldo causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparentechi elettromagnetici, spagnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

-Se vedete questo symbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti eletrici, elettronici non devono essere smaliti come rifuti urbani ma delve essere effettuata una racolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli apposti puniti di raccolta secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativsulla salute umana e sull'ambiente.
Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.
Lo smaltimento non correto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Non sottoporre a forti vibrazioni, urti o pressioni, che possono causare malfunzionamenti o danni. - Non premere con forza sull'objectivo.
• Durante il trasporto dell'obiettivo, fare attenzione a non lasciarlo cadere e a non urtarlo.

-Quando si traspora la fotocamera digitale con I'obiettivo installato, sostene sua la fotocamera digitale sa I'obiettivo.

-Fare attenzione a non lasciar cadere o urtare la custodia in cui è stato quello l'obiettivo.

• Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), quello cui é influenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriori per evitare che polvere ed alte particelle si accumulino sull'obiettivo o entrino al suo interno.
• Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

-Toccareipuntidicontatto dell'obiettivo.
-Lasciare che i punti di contatto dell'obiettivo si sporchino.
- Posizione r'obiettivo con la sua superficie di inesto rivolta verso il basso.

■ Resistenza alla polvere edagli schizzi

• Il design resistente alla polvere edagli schizzi della fotocamera non impediràcompletamente l'ingresso di polvere o goccioline d'acqua. Prendere lesegmenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza

alla polvere edagli schizzi. Se I'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.

• Installare su una fotocamera digitale resistente alla polvere edagli schizzi.

• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.

• Se l'obiettivo viene esesto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.

• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere edagli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
  -La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma quello non influsce sulle prestazioni.

• Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

Condensa (quando I'obiettivo è appannato)

• La condensa si forma cuando cambia la temperatura ambiente o l'umidità. Fare attentzione, in quanto puca causare macchie, muffa e malfunzionamento dell'obiettivo.

• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avicinerà a quella dell'ambiente.

• L'aspetto e le specifiche dei prodotti descritti in questo documento sono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessor in dotazione

I codici dei prodotti sono aggiornati a gennaio 2019. è possible che subiscano delle modifiche.

1 Borsa per I'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore
* Installato sull'obiettivo al momento dell'acquisto.

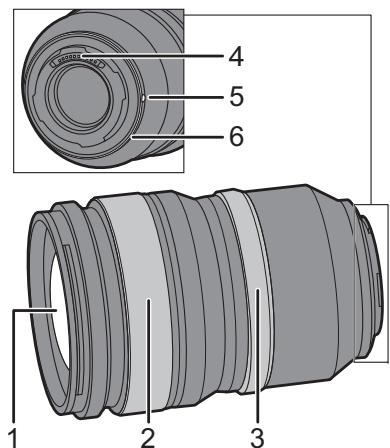

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Consente di commutare tra AF (messa a fuco automatica) e MF (messa a fuco manuale) facendo scorrere la ghiera di messa a fuco in avanti o all'indietro. ( 64)

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF.

3 Ghiera dell'apertura

Regola il valore dell'apertura quando si imposta la fotocamera digitale in modalità AE a priorità di aperture o in modalità Esposizione Manuale.

• Posizionando la ghiera dell'apertura su [A],iene impostato il valore dell'apertura della fotocamera digitale.

4 Punto di contatto
5 Segno per l'installazione dell'obiettivo
6 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la ghiera di messa a fuoco su MF.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare l'obiettivo dopo aver spento la fotocamera digitale.
  Installare I'obiettivo dopo aver rimioso il copriobiettivo posteriori.
• Dopo aver rimosso l'obiettivo alla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriore per

evitare che polvere ed altri particelle si accumulino sull'obiettivo o entrino al suo interno.

Installazione del paraluce

Tenere il paraluce come individato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno (□) sul paraluce con il segno sull'estremità dell'obiettivo.

2 Ruotare il paraluce nella direzione della freccia per allineare il segno (O) sul paraluce con il segno all'estremità dell'obiettivo.

Installare il paraluce ruotandolo sino a che non si除去 un cig.

Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce, ruotare il paraluce nella direzione della frezza e quindi rimuoverlo.

• Durante il trasporto, è possibile montare il paraluce al contrario.

1 Rimuovere il paraluce.
2 Allineare il segno () sul paraluce con il segno sull'estremita dell'obiettivo.
3 Installare il paraluce rotundolo nella direzione della franca finché non sienta un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

Note sull'uso del filtro

• É possible installare il copriobiettivo o il paraluce con il filtro già installato.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata può divertare scura.
  Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarì in combinazione con questo obiettivo. Se vengono installati elementi di quello tipo, l'obiettivo potrebbe venire danneggiato.

Commutazione AF/MF

Commutare AF/MF facendo scorrere la ghiera di messa a fuoco 已 in avanti o indietro (meccanismo frizione messa a fuoco).

• Quando la fotocamera digitale è impostata su MF, il funzionamento sare MF independentemente dall'impostazione della ghiera di messa a fuocco.

• Controllare l'indicazione della lunghezza ⑧ quando si usa MF. Usarla come guida per la messa a fuoco.

• Épossible impostare quando si sposta la messa a fuoco con la ghiera di messa a fuoco usinge lo impostazioni

dei menu nelle fotocamere digitali compatibili.

Commutare l'obiettivo su AF ed impostare la fotocamera digitale su MF. Per ulteriori informazioni consultare le struzioni per l'uso della fotocamera digitale.

Precauzioni per l'uso

• Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.
• Se tali sostanse vengono a contatto con l'obiettivo possocono danneggiario o provocare il distacco di vernice.
• Non suntare direttamente l'obiettivo versus il sole o verso intense sorgenti luminose.
  -L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperatureasseper lungo tempo.
• In luoghi freddi (ambienti con temperatura inferiore a 0^ , come piste da sci), un contatto diretto prolongato con le parti in metallo dell'obiettivo potrebbe causare lesions cutanee. Utilizzare quanti o similii quando si utilizes a lungo l'obiettivo.
• Per pulire l'obiettivo, usare un panno morbido asciutto privo di polvere.
  Non utilizzato benzina, diluenti, alco o altri detergenti similii per pulire l'obiettivo. L'uso di solventi potrebbe danneggiare l'obiettivo o causare il distacco della vernice.
• Non'utilIZE un detergente da cucina o un panno chimico.
• Non tenera lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.

• Non smontare o modificare quello prodotto.

• Quando l'obiettivo non verrà usato per un periodo prolongato, si consiglia di riporlo con un essiccante (gel di silice).

• Controllare tutte le parti prima di registrar quando non si è usato l'obiettivo per un lungo periodo di tempo.

• Evitare di usare o lasciare l'obiettivo in uno dei segunti luoghi perché questo può causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggio d'estate
  -In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  -In luoghi con sabbia o polvere
  Dove sono presenti fiamme

• Vicino a caloriferi, condizionatori o umidificatori
  Dove I'acqua può bagnare I'obiettivo
  Dove sono presenti vibrazioni

• All'interno di un'auto

• Vedereanche leistruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote I'obiettivo, si除去 un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Le specifiche sono soggette a modifica per migliorare le prestazioni.

	LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE “LUMIX S PRO 50 mm F1.4”
Supporto	Leica Camera AG L-Mount
Distanza fiscale	f=50 mm
Costruzione dell'obiettivo	13 elementi in 11 gruppi (2 lenti asferiche, 3 lenti ED)
Tipodi di aperture	Diaframma con 11 lamelle/Diaframma ad aperture circolare
Aperture massima	F1.4
Valore minimodell'aperture	F16
Profondità di campo	47°
Distanza utile di ripresa	0,44 m a ∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massodell'imagine	0,15×
Stabilizzatore di imagine	No
Diametro filtrò	77 mm
Diametro massimo	∅90 mm
Lunghezza complessiva	Circa 130 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa	Circa 955 g
Resistenza alla polvere edagli schizzi	Sì
Temperatura operativa raccomandata	-10 °C a 40 °C
Umidità relatività accettabile	10%RH a 80%RH
