用户手册 950/1.4 PRO PANASONIC

保证书承诺内容，仅限于产品在日本国内使用时有效。

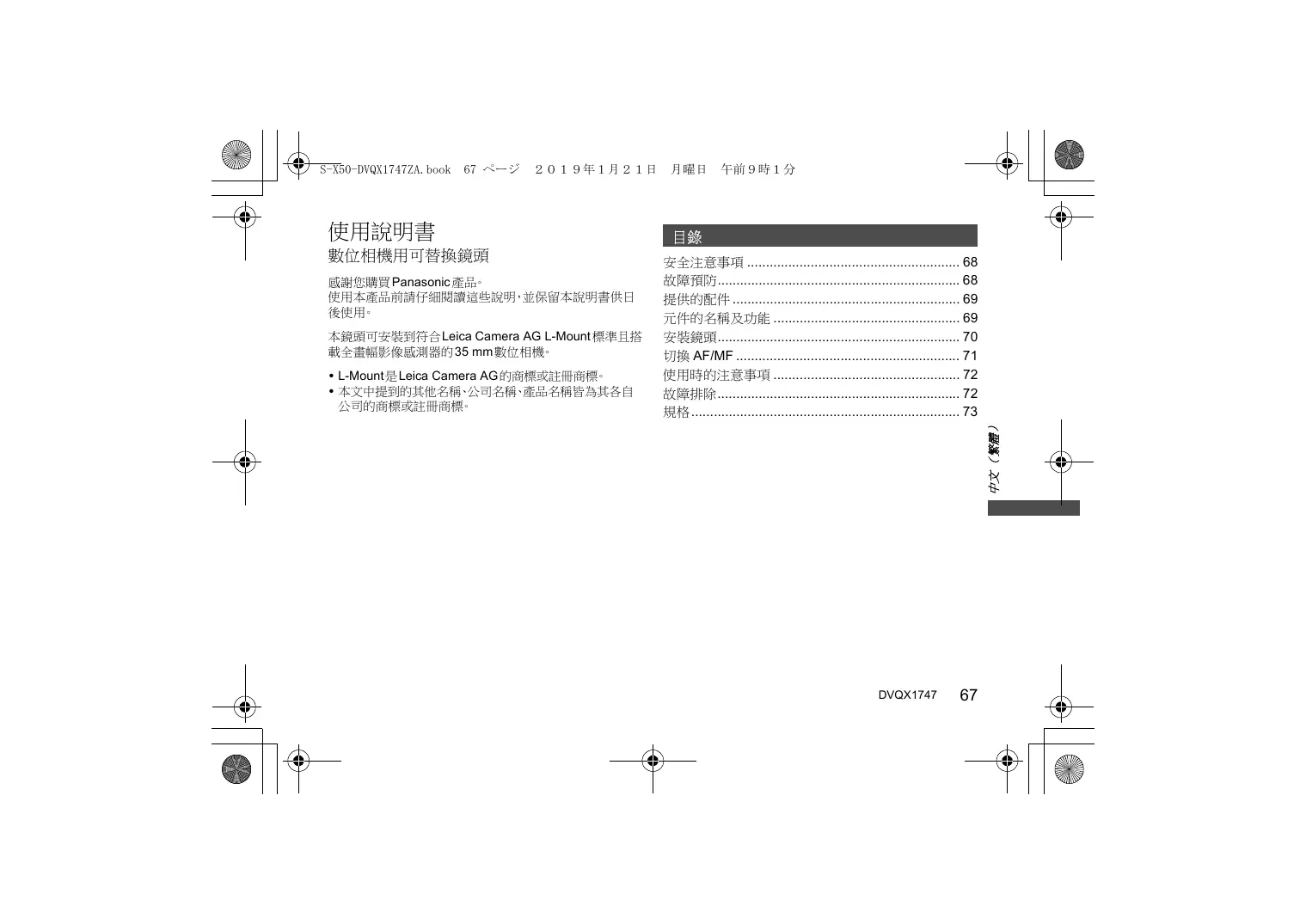

使用說明書 數位相機用可替換鏡頭 感謝您購買 Panasonic 產品。 使用本產品前請仔細閱讀這些說明，並保留本說明書供日 後使用。 本鏡頭可安裝到符合Leica Camera AG L-Mount 標準且搭 載全畫幅影像感測器的 35 mm數位相機。

0 L-Mount是 Leica Camera AG 的商標或註冊商標。 0 本文中提到的其他名稱、公司名稱、產品名稱皆為其各自 公司的商標或註冊商標。

目錄 安全注意事項 68 故障預防 68 提供的配件 69 元件的名稱及功能 69 安裝鏡頭 70 切換 AF/MF 71 使用時的注意事項 72 故障排除 72 規格 73 中文 （繁體 )

安全注意事項 使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、 無線電發射機、高壓線等）。 0 請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。 0 如果相機由於受帶磁設備影響而不能正常工作，請先將 其關閉，取出電池和 / 或斷開連接的電源供應器， 然後重 新插入電池和 / 或連接電源供應器。隨後，開啟相機。

故障預防 ∫ 鏡頭保養 0 請勿使其受到強烈震動、撞擊或壓力，否則可能導致故障 或損壞。 – 請勿用力按壓鏡頭。 0 攜帶時，小心不要摔落或撞擊鏡頭。 – 攜帶裝有鏡頭的數位相機時，請同時握住鏡頭和數位相機。 – 小心不要摔落或撞擊放置鏡頭的背袋。 0 鏡頭表面有污垢（水、油和指印等）時，可能會影響影像。 拍攝前後，請用軟的乾布輕輕擦拭鏡頭的表面。 0 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭 時請裝上鏡頭蓋和鏡頭後蓋。 0 為保護鏡頭接點（A），請 避免下列動作，否則可能導 致故障。 – 觸碰鏡頭接點。 – 讓鏡頭接點沾染髒汙。 – 將安裝面朝下放置鏡頭。

∫ 防塵防濺 0 相機的防塵防濺設計無法完全避免灰塵或水滴進入。請 依照下列注意事項操作，以達到所要的防塵防濺性能。如 果鏡頭無法正確運作，請向經銷商或離您最近的服務中 心諮詢。 – 安裝到可防塵防濺的數位相機上。 – 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著 或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。 – 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其 擦去。 0 為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。 – 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕 跡，但這不會影響效能。 – 有關更換鏡頭接口橡膠的資訊，請與離您最近的服務 中心聯繫。

∫ 水氣凝結（當鏡頭有霧氣堆積時） 0 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意 此問題，以免造成鏡頭變髒、發霉及故障。

0 如果發生了水氣凝結，請關閉數位相機，將其放置約 2小 時。當數位相機溫度接近周圍環境溫度時，霧化將自然消 失。

0 本文中所記述的產品外觀與規格可能因日後的產品改良 而與您購買的實際產品不同。

S-X50-DVQX1747ZA.book

產品號碼截至2019 年 1月為準。此後可能會有變更。

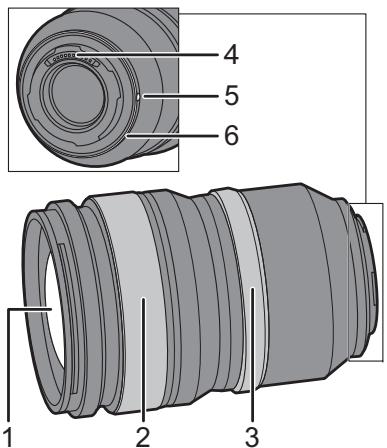

將聚焦環往前後滑動可切換 AF（自動對焦）和 MF （手動對焦） 。 (l 71) 設為MF 時，轉動聚焦環可進行對焦。

3 光圈環 數位相機設定為光圈先決 AE 模式或手動曝光模式時， 用於調整光圈值。 0 如果將光圈環的位置設定到 [A]，則用於設定數位相 機的光圈值。

4 接觸點 5 鏡頭安裝標記 6 鏡頭接口橡膠 注意

∫ 安裝鏡頭遮光罩 持拿鏡頭遮光罩時，您的手指要如圖所示那樣放置。 0 請勿以會使其 變形或彎曲的方 式持拿鏡頭遮光 罩。

0 如果您介意錄製影片時的 AF操作聲音，建議將聚焦環推 到 MF。

將鏡頭遮光罩上的標記 A （ ）對準鏡頭頂端的 標記。

安裝鏡頭 有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。 0 要安裝鏡頭，請先關閉數位相機。 0 要安裝鏡頭，請先取下鏡頭後 蓋。  0 為了防止灰塵或其他微粒附著 或進入鏡頭，從數位相機上取  下鏡頭後務必裝上鏡頭蓋和鏡 頭後蓋。

朝箭頭指示的方向轉動鏡 頭遮光罩，將鏡頭遮光罩上 的標記B（ ）對準鏡頭 頂端的標記。 0 轉動鏡頭遮光罩，直到發出 喀噠聲為止，以裝上鏡頭遮 光罩。

∫ 取下鏡頭遮光罩 按下鏡頭遮光罩按鈕的同時， 朝箭頭指示的方向轉動鏡頭遮 光罩，然後取下。

∫ 濾鏡使用注意事項 0 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。 0 如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能 會變暗。

0 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡

頭使用，例如轉換鏡頭或轉換器。 如果安裝這類物品，可能會使鏡頭損壞。

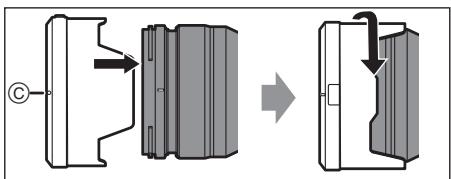

切換 AF/MF 0 攜帶時，可以以相反的方向安裝鏡頭遮光罩。 1 2 3

請取下鏡頭遮光罩。 將鏡頭遮光罩上的標記C（ ）對準鏡頭頂端的標記。 朝箭頭指示的方向轉動鏡頭遮光罩，直到發出喀噠聲為 止，完成鏡頭遮光罩安裝。

將聚焦環 A 往前後滑動（對焦 離合機構）可切換 AF/MF。 0 數位相機設定為 MF時，無論聚 焦環在哪個位置，皆以 MF運 作。

0 建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩 可能會擋住閃光燈的光線。

0 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。

表設定，還可設定聚焦環的對 焦移動量。將鏡頭切換到AF， 並將數位相機設定為 MF。有關 詳細資料，請參閱數位相機的 使用說明書。

使用時的注意事項 0 請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。 – 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面 漆可能也會剝落。

0 請勿將鏡頭對著太陽或其他強光源。 – 這會使鏡頭聚集過多的光量，導致火災和故障。

0 請勿在低溫環境下長時間直接接觸鏡頭。 – 在寒冷的地方（如滑雪坡等 0 oC以下的環境）長時間直 接接觸鏡頭的金屬部分，可能會導致皮膚受傷。長時間 使用鏡頭時，請使用手套或類似物品。

0 請用軟的無塵乾布清潔鏡頭。 – 請勿使用汽油、稀釋劑、酒精或其他類似清潔劑清潔鏡 頭，使用溶劑可能會損壞鏡頭或使漆面剝落。 – 請勿使用廚房清潔劑或經化學方法處理過的抹布。 0 請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。 0 請勿拆解或改裝本產品。 0 準備長時間不使用本鏡頭時，建議在存放時放入一些乾 燥劑（矽膠）。

0 假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。 0 請避免在下列地點使用或儲存鏡頭，因為這可能會導致 操作失誤或故障。 – 太陽直射的地方或夏天的海邊 – 在高溫和高濕度或溫度和濕度有顯著變化的地方 – 在多沙子和灰塵的地方 – 有火的地方 – 靠近加熱器、空調或加濕器的地方 – 在可能有水弄濕鏡頭的地方 – 受到震動的地方 – 車內 0 也請參閱數位相機的使用說明書。

故障排除 數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。 拍攝過程中鏡頭發出聲音。 0 這是鏡頭移動和光圈操作的聲音。這並非故障。

S-X50-DVQX1747ZA.book

鏡頭結構 光圈類型 最大光圈 最小光圈值 視角 拍攝範圍 最大影像倍率 影像穩定器

數位相機用可替換鏡頭 “LUMIX S PRO 50 mm F1.4” Leica Camera AG L-Mount f=50 mm 11組 13 片（2片非球面鏡片、3 片 ED 鏡片） 11片光圈葉片 / 圓形光圈 F1.4 F16 47o 中文 （繁體 )

10%RH至 80%RH 進口廠商 : 台松電器販賣股份有限公司 地址 : 新北市中和區員山路 579號 電話 :(02)2223-5121 DVQX1747

使用说明书 数码相机使用的可更换镜头 感谢您购买Panasonic产品。 请于使用前仔细阅读操作使用说明书，并将 说明书妥善保管，以备将来使用。 此镜头可以安装到符合Leica Camera AG L-Mount标准并配备全画幅图像传感器的35 mm 数码相机上。

0 L-Mount是Leica Camera AG的注册商标。 0 本说明书中提及的其他公司名称和产品名

目录 安全注意事项 75 故障预防 75 提供的附件 76 元件的名称及功能 77 安装镜头 78 切换 AF/MF 79 使用时的注意事项 80 故障排除 80 规格 81

安全注意事项 使本机远离电磁设备（如微波炉、电视机、视 频游戏设备、无线电发射机、高压线等）。 0 不要在移动电话附近使用相机，否则会影响 图像与声音的品质。 0 如果相机由于受电磁设备影响而停止正常 工作，请关闭相机，并取出电池和/或断开 连接的交流电源适配器。然后，重新插入电 池和/ 或重新连接交流电源适配器，打开相 机。

故障预防 ∫ 镜头保养 0 请勿使其受到强烈震动、撞击或压力。否 则，可能会导致故障或损坏。 –请勿用力按压镜头。 0 携带镜头时，请注意不要使镜头跌落或受到 撞击。 –如果数码相机已安装了镜头，则携带时请 同时握住镜头和数码相机。 – 请注意不要使装有镜头的包跌落或受到撞击。

0 镜头表面有污垢（水、油和指印等）时，可

能会影响图像。拍摄前后，请用软干布轻轻 擦拭镜头的表面。 0 不使用镜头时，请确保安装镜头盖和镜头后 盖，以防止灰尘和其他颗粒在镜头上聚集或 进入镜头。 0 为保护镜头触点 （A），请避免出现 以下情形。否则，可 能会导致故障。 –触摸镜头触点。 –让镜头触点变脏。 –在放置镜头时将安 装面朝下。 ∫ 防尘防溅 0 本相机的防尘和防溅设计不会完全阻止灰

尘或水滴进入。请采取以下预防措施，以实 现良好的防尘和防溅性能。如果镜头不正确 工作，请向经销商或离您最近的服务中心咨 询。 –请安装到防尘且防溅的数码相机上。 DVQX1747

–安装或取下镜头时，请注意不要让沙子、 灰尘和水滴等异物附着或进入镜头卡口橡 胶、触点、数码相机和镜头。 –如果镜头接触到水滴或其他液体，请用软 的干布将其擦去。 0 为了提高镜头的防尘防溅性能，卡口中使用 了镜头卡口橡胶。 –镜头卡口橡胶会在数码相机卡口上留下擦 痕，但这并不影响性能。 –有关更换镜头卡口橡胶的信息，请与离您 最近的服务中心联系。 ∫ 水汽凝结（当镜头雾化时） 0 周围环境温度或湿度变化大时，会发生水汽

凝结。请务必注意，否则可能会造成镜头变 脏、发霉和故障。 0 如果发生了水汽凝结，请关闭数码相机，将 其放置约2 小时。当数码相机温度接近周围 环境温度时，雾化将自然消失。

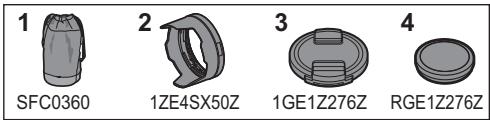

提供的附件 产品号码截至 2019 年 1 月为准。 1

镜头袋 镜头遮光罩 镜头盖 ¢ 镜头后盖 ¢ 购买时安装在镜头上。

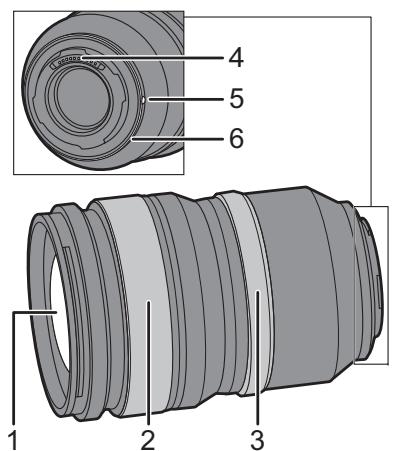

将数码相机设置为光圈优先AE 模式或手 动曝光模式时，调整光圈值。 0 如果将光圈环的位置设置到 [A]，请设置 数码相机的光圈值。 4 触点 5 镜头安装标记 6 镜头卡口橡胶

注意 0 如果您介意视频录制过程中存在AF操作 中文 ( 简体 )

通过向前或向后滑动对焦环，可在 AF（自 动对焦）和 MF（手动对焦）之间进行切 换。(l 79) 设置为MF 时，转动对焦环进行对焦。 DVQX1747

有关如何安装镜头的信息，请参阅数码相机 的使用说明书。 0 关闭数码相机后，安装镜头。 0 取下镜头后盖后，安装 镜头。  0 从数码相机上取下镜头  后，请确保安装镜头盖 和镜头后盖，以防止灰 尘和其他颗粒在镜头上 聚集或进入镜头。

∫ 安装镜头遮光罩 持拿镜头遮光罩时，您的手指要如图所示那 样放置。 0 请勿以会使 其变形或弯 曲的方式持 拿镜头遮光 罩。

∫ 取下镜头遮光罩 按镜头遮光罩按钮的 同时，朝箭头指示的 方向转动镜头遮光 罩，然后取下。

动镜头遮光罩，以便 将镜头遮光罩上的标 记B（ ）对准镜头顶 端的标记。 0 转动镜头遮光罩直至听 到咔哒一声完成安装。

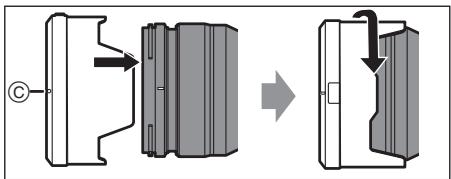

注意 0 携带时，可以以相反的方向安装镜头遮光罩。

请取下镜头遮光罩。 将镜头遮光罩上的标记 C（ ）对准镜头 顶端的标记。 通过朝箭头指示的方向转动安装镜头遮光 罩，直至听到咔哒一声。

0 在闪光灯拍摄过程中，建议取下镜头遮光罩，

因为镜头遮光罩可能会遮住闪光灯发出的光。 0 为防止镜头掉落，切勿靠仅持拿镜头遮光罩 来携带镜头。 ∫ 有关滤镜使用的说明 0 可以在安装着滤镜的状态下安装镜头盖或 镜头遮光罩。 0 如果同时使用两个或以上的滤镜，拍摄影像 的一部分可能会变暗。

0 不能将滤镜以外的任何物品（如转换镜头或

适配器）安装到镜头前面，也不能将其与此 镜头组合使用。 如果安装此类物品，可能会导致镜头损坏。

切换 AF/MF 通过向前或向后滑动对 焦环A（对焦离合机构） 来切换AF/MF。 0 当数码相机设置为MF 时，无论对焦环的位置 如何，都将进行MF操 作。

示B。可将其用作对焦 参考。 0 您可以使用兼容的数码 相机中的菜单设置来设 置对焦环的对焦移动量。 将镜头切换为AF并将数码相机设置为MF。有 关详情，请参阅数码相机的使用说明书。 1.5 0.44

使用时的注意事项 0 请勿用杀虫剂或挥发性化学药品喷洒镜头。

–如果此类化学药品接触到镜头，可能会损 坏镜头，表面漆可能也会剥落。 0 请勿将镜头对着太阳或其他强光源。

–这会使镜头聚集过多的光量，导致火灾和 故障。 0 需要长时间在低温下直接接触镜头时，切勿

使用。 –在寒冷的地方（0 oC以下环境，如滑雪 场），长时间直接接触镜头的金属部分可 能会导致皮肤受伤。长时间使用镜头时， 请使用手套等。 0 请用软的无尘干布清洁镜头。

–请勿使用汽油、稀释剂、酒精或其他类似 的清洁剂清洁镜头。使用溶剂可能会损坏 镜头或导致涂层剥落。 –请勿使用家用清洁剂或用化学方法处理过 的抹布。 0 请勿让橡胶、PVC或类似材料制品与镜头长 期接触。 80

0 请勿拆卸或改装本产品。 0 准备长时间不使用镜头时，建议在存放时放

入一些干燥剂（硅胶）。 0 如果长时间未曾使用镜头，请在拍摄前检查

所有部件。 0 避免在以下任何地点使用或存放镜头，否则

可能导致工作出现问题或故障 : –太阳直射的地方或夏天的海边 –高温多湿或温度和湿度变化较大的地方 –沙尘较多的地点 –有火的地方 –靠近加热器、空调或加湿器的地方 –有水并可能打湿镜头的地点 –受到震动的地方 –车内 0 另请参阅数码相机的使用说明书。

故障排除 打开或关闭数码相机或晃动镜头时听到咔哒 声等声音。 拍摄图像时，镜头发出声音。 0 这是镜头移动和光圈工作的声音。这并非故障。

S-X50-DVQX1747ZA.book

规格 数码相机使用的可更换镜头“LUMIX S PRO 50 mm F1.4” Leica Camera AG L-Mount f=50 mm 11 组 13 片（2 片非球面镜片，3片 ED镜片） 11 片控光片 /圆形虹膜光圈 F1.4 F16 47o 0.44 m至 ¶（从对焦距离基准线开始） 0.15k

镜头卡口 焦距 镜头结构 光圈类型 最大光圈 最小光圈值 视角 拍摄范围 最大图像倍率 影像稳定器 滤镜直径 最大直径 全长 重量 防尘防溅 建议的工作温度 允许的相对湿度

无 77 mm ‰90 mm 约130 mm（从镜头的顶端到镜头卡口的基准面） 约955 g 是 j10 oC 至40 oC 10%RH至 80%RH DVQX1747

产品中有害物质的名称及含量 有害物质 部件名称

本表格依据 SJ/T11364 的规定编制。 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。 k : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。 对于表示 “k” 的情况，属于欧盟 RoHS 指令的豁免项目。
