HOTTELFT416X - Campana extractora ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	HOTTELFT416X
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia de iluminación	4 W LED
Número de velocidades del motor	3
Modo de instalación	Extracción exterior (aspirante) o reciclaje (filtrante)
Filtros de grasa	Lavables en lavavajillas, limpieza cada 2 meses
Filtro de carbón	Reemplazar cada 4 meses (no lavable)
Iluminación	LED integrada, reemplazo por un profesional
Distancia mínima placa-campana	65 cm
Tipo de control	Botones pulsadores
Uso previsto	Sobre placas de cocina domésticas
Material	Acero inoxidable (estimación)
Peso	No especificado
Dimensiones (L x P x A)	No especificado
Servicio postventa	Contactar a Electrolux con modelo, PNC y número de serie
Piezas de repuesto	Utilizar solo piezas originales
Reciclaje	No desechar con la basura doméstica, depositar en un punto limpio
Seguridad	Desconexión de la alimentación antes del mantenimiento

Preguntas frecuentes - HOTTELFT416X ELECTROLUX

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse al menos cada 2 meses. Lávelos a mano con un detergente neutro o en el lavavajillas. Una posible decoloración no afecta su eficacia.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable y debe reemplazarse cada 4 meses, o más seguido en caso de uso intensivo.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima entre la superficie de la placa de cocción y la parte inferior de la campana es de 65 cm, salvo indicación contraria en el manual de instalación.

¿Cómo cambiar la bombilla de la campana?

Para los modelos con bombillas reemplazables, use una lámpara tipo CANDLE LED 4W, 220-240V, E14. Para los modelos con proyector LED integrado, el reemplazo debe ser realizado por un profesional cualificado.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica. Asegúrese de que el enchufe esté bien conectado y que el disyuntor no haya saltado. Si el problema persiste, contacte al servicio postventa.

¿Se puede instalar la campana en modo reciclaje?

Sí, la campana se puede instalar en versión filtrante (reciclaje). En este caso, el aire se filtra y luego se devuelve a la habitación. Se necesita un filtro de carbón.

¿Cómo ajustar la velocidad del motor?

Use los botones pulsadores: la tecla B para la 1.ª velocidad, tecla C para la 2.ª, tecla D para la 3.ª. La tecla A controla la iluminación.

¿Qué hacer en caso de falla de iluminación?

Si la iluminación no funciona, verifique primero que la campana esté bajo tensión. Para los modelos con LED integrado, el reemplazo debe ser confiado a un profesional.

¿Cómo obtener una pieza de repuesto original?

Visite el sitio www.electrolux.com/shop o contacte al servicio postventa. Use siempre piezas de repuesto originales.

¿Dónde encontrar el número de serie del aparato?

El número de serie se encuentra en la placa de datos del aparato. Anote también el modelo y el código de producto (PNC) antes de contactar al servicio postventa.

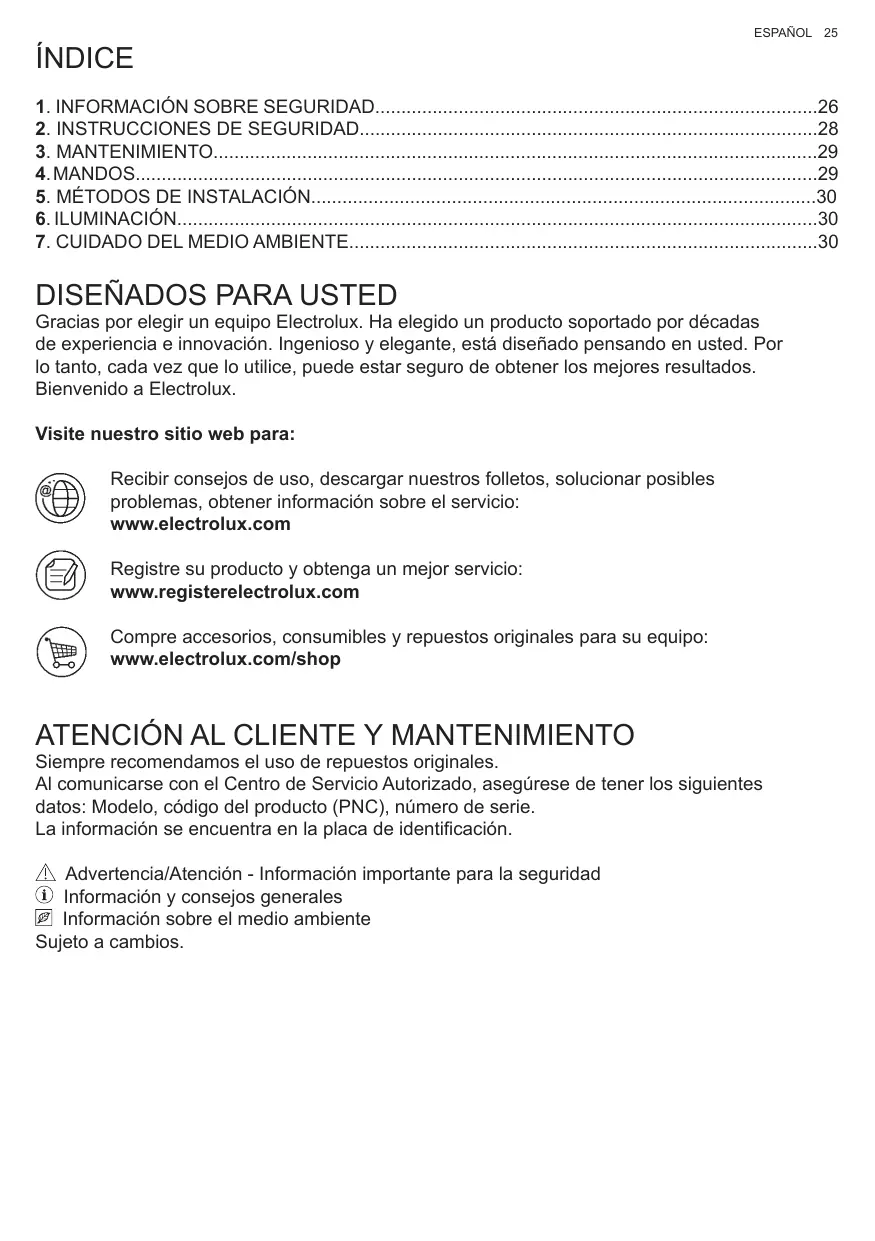

MANUAL DE USUARIO HOTTELFT416X ELECTROLUX

1. INFORMACION SOBRE SEGURIDAD 26
2. INSTRUCCIONES DE SEGURIDAD 28
3. MANTENIMIENTO 29
4. MANDOS 29
5. METODOS DE INSTALLACION 30
   6.ILUMINACION 30
   7.CUIDADO DEL MEDIO AMBIENTE 30

DISEÑADOS PARA USTED

Gracias por elegir un equipo Electrolux. Ha=elegido un producto soporte por décadas de experiencia e innovacion. Ingenioso y Elegant, está disnado pensando en usted. Por lo tanto, cada vez que lo utilise, pueda estar seguro de Obtener los最好的 resultados. Bienvenido a Electrolux.

Visite nthestro sitio web para:

Recibir consejos de uso, descargar nuestros follettos, SOLUTIONAR posibles problemas, Obtener informacion sobre el service: www.electrolux.com

Registre su producto y obtenga un mejor servicios: www.registerelectrolux.com

Compre accesorios, consumibles y repuestos originales para su equipo: www.electrolux.com/shop

Siempre recomendamos el uso de repuestos originales.

Al comunicarse con el Centro de Servicio Autorizzato, asegúrese de tener los siguientes datos: Modelo, número del producto (PNC), número de série. La información se incluye en la lista de identificacion.

Advertencia/Atencion - Informacion importante para la seguidad
已 Información y consejos generales
Información sobre el medio ambiente

Sujeto a cambios.

1. INFORMACION SOBRE SEGURIDAD

Antes de instalar y usar el dispositivo, lea atentamente las instrucciones proportionsadas. El fabricante no es responsable de ninguna lesión o daß que resulte de una instalación o uso Incorrectos del dispositivo. Este manual debe mantenerse en un lugar seguro y de fácil acces para su uso posterior.

1.1 Seguidad de niños y personas con discapacidades

• Este dispositivo puede ser utilisé por niños de al menos 8 años de edad y personas con capacities físicas, sensoriales y mentales limitadas o por personas sin experiencia y conocimiento relevantes solo bajo la condición de que se proporcione una supervisión adecuada sobre dichas personas o instructuciones a dichas personas sobre el uso del dispositivo. de unaforma segura que garantice su comprensión de las amenazas relacionadas.
• Los niños de 3 a 8 años y personas con discapacidades de character extenso y complejo no peuvent tener acceso al dispositivo si no se les pueda proportionsar supervisión constante.
• Los niños menos de 3 años no pueda tener acceso al dispositivo si no se les coulde proportionsar superviación constante.
• No se debe dejar a los niños utilizar el dispositivo como un juguete.
• Proteja los envases de los niños y desechelos de manos adeguida.
• Los niños y los animales no peuvent tener acceso a un dispositivo en funciona bajo.
• Los niños no peuvent落户 a cabo la limpieza o el mantenimiento del dispositivo sin supervisión.

1.2 Reglas generales de seguridad

• El dispositivo está destinado para uso dométrico, sobre hornos, estufas y otros artefactos de comida similares.
• Antes de realizar cualquier trabajo de mantenimiento, el dispositivo debe estar desconectado de la fuente de alimentacion.
• CUIDADO: Las piezas a las que se pueda accederonian calentarse durante el uso con dispositivos de cocina.
• Use solo los tornillos de montaje suministrados con el dispositivo; si no se han entregado, use los tornillos recomendados en las instrucciones de instalacion.
• No use adhesivos para reparar el dispositivo.
• La distancia minima entre la superficie de las placas vitrocerámicas

dont se encuentran los utensilios de cocina y la parte inferior del aparato doit ser de 65 cm, a menos que se especifique lo contrario en las instrucciones de instalacion. Si se ha sido una distancia mayor en las instrucciones de instalacion de las placas vitroceramicas, este debe tenerse en cuesta.

• La descarga de aire de escape deben prepararse de acuerdo con las leyes locales aplicables.
• En la habitación donde está instalado el dispositivo, se debe proportionsar una buena ventilación paraatar el riesgo de flujo de gases no deseados a los aparatos que queman gas u或者其他 combustibles, incluido el fuego abierto.
• Asegürese de que las aberturas de ventilación no estén bloqueadas y de que el aire que ingresa el aparato no se suministe a una tuberia realizada para eliminar el humano y el vapor de otros dispositivos (sistema de calefacción central, termosifones, calentadores de agua, etc.).
• Cuando el dispositivo se usa con otros dispositivos, el vacio máximo generado en la habitación no debe exceeding 0.04 mbar.
• Tenga cuidado de no dañar el cable de alimentación. Para reemplazar un cable de alimentación dañado, contacte se con nuestro centro de servicios autorizado o un electricista.
• Si el dispositivo está conectado directamente a una fuente de alimentación, la instalación electrica debe estar equipada con un desconectaror que permita que el dispositivo se desconnecte por completeness de la fuente de alimentación. La desconexión completa debe cumplir con las conditiones asignificadas para sobretensiones de categoría III. El dispositivo utilisé para la desconexión debe connectarse mediante un cableado permanente, de acuerdo con los principios de las conexiones por cable.
• No flambee debounce del dispositivo.
• No use el dispositivo para eliminar materiales y vapeores de sustancias peligrosas o explosivas.
• El disposativo debe limpiarse regularmente paraatar el deterioro del material de la superficie.
• El dispositivo debe limpiarse regularmente con un paño suave.
• No utilise el limpiador de vape, el rociador de agua, limpiadores abrasivos ni raspadores metalicos aflados para limpar la superficie del dispositivo. Use solo detergentes neutros.
• Limpie los filtros de grasa regularmente (minimo cada 2clerosis)

y elimine la grasa del disposativo para打架 riesgos de incendio.

• Use un paño o cepillo para limpar el interior del dispositivo.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA! Riesgo de lesiones descargas electricas, quemaduras o danos en el dispositivo.

• La instalacion del dispositivo solo debe ser realizada por una persona calificada.
• No instale ni use un dispositivo danado.
• Siga las instrucciones de instalación provistas con el dispositivo.
• Debido al gran peso del dispositivo, siempreonga cuidado al moverlo. Siempre use guantes de proteccion y calzadocomplete para problemas pesados.
• Antes de instalar el dispositivo, retire todo el embalaje, las etiquetas y la película protectora.
• No ventile el aire a工程技术 de la abertura de la pared a menos que el orificio está disnado para este proposto.

jADVERTENCIA! Riesgo de incendio y descarga electrica.

• La connexion électrique debe hacerla un electricista calificado.
• Asegúrese de que las specifications en la placá de identificación Sean consti dentes con las caractéristicas de la fuente de alimentación.
• Si el symbolo (回) no está impreso en la placá de identificación, el aparato debe estar connectado a tierra.
• Utilice sempre un enchufe debidamente instalado y Completely aislado.
• No deje el cable de alimentación colgando.
• No use adaptadores multimillonarios o cables de extension.
• Si la toma de corriente está suelta, no conecte el dispositivo.

• No desconecte el dispositivo tirando de él por el cable de alimentación. Siempre jale el enchufe.

• La proteccion contra descargas electricas de las partes activas y las partes aisladas debe montarse de forma que no se pueda desmontar sin herramrientas.

• Asegürese de que el dispositivo está instalado correctamente. Un cable de alimentación flojo e incorrecto puede hacer que los contactos se sobrecalienten.
• Conecte el dispositivo solo afterwards de la instalación. Asegúrese de que la fuente de alimentación está disponible afterwards de la instalación.

2.3 Uso

iADVERTENCIA! Riesgo de lesiones, quemaduras y descargas electricas.

• El dispositivo está Diseño solo para cocinar. No use el dispositivo para Others fines que no sean los especializados.
• No cambie la asignación del dispositivo.
• No opere el dispositivo con las manos mojadas o cuando esté en contacto con el agua.
• Utilice únicamente los accesos suministrados con el dispositivo.
• Durante la cocción y la fritura, las grasas y los aceites no deben estar en contacto con llamas u objetos calientes.
• No use redes electricas desnudas.
• No use el dispositorio como base para almacenar otros articutos.
• No use lupas, anteojos u或者其他 dispositivos opticos similares para mirar directamente a la fuente de luz del dispositivo.

2.4 Mantenimiento

• Para reparar el dispositivo, comuniquee con un centro de service autorizzato.
• Utilice unicamente piezas de repuestos originales.

2.5 Utilación

ADVERTENCIA! Riesgo de lesiones

o estrangulamento.

• Para Obtener información sobre la eliminación correcta del dispositivo,pongase en contacto con las autoridades locales.
• Desconecte el dispositivo de la fuente de alimentación.
• Corte el cable de alimentación cerca del cuerpo del dispositivo y desechelo.

3. MANTENIMIENTO

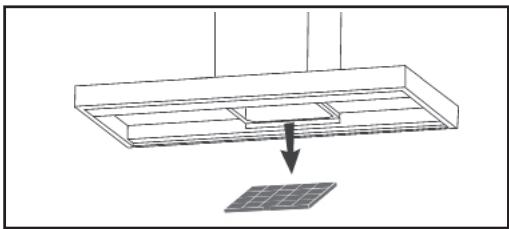

Limpie los filtros antigrasa por lo menos cada 2配送 para evitar los riesgos de incendio, en relacion con su uso.

Lave con detergente neutro a mano o en una lavavajillas. En caso de lavado en lavavajillas, la eventual decoloracion de los filtros no afectara de ningún modo su funcionaimiento.

El filtro activo de carbón no se pueda limpar ni renovar y tiene que ser reemplazado aproximamente cada 4 heures de uso o con mas Frequencia si se lo usa de una forma muy intensa.

4. MANDOS

Modelos EFT39X, EFT39K, LFT426X, LFT429X, LFT429K, EFTD26X, EFTD26W, EFTD26K, EFTF19X, EFTF19W, EFTF19K, LFT416X, LFT419X, LFT419W:

Boton A = interruptor encendido luz.

Boton B = interruptor encendido ON/OFF motor en la velocidad.

Boton C = interruptor II velocidad.Boton D = interruptor III velocidad.

Modelos LFT419K, LFT316X, LFT319X:

1:primera velocidad del motor
0: motor apagado
2:segunda velocidad del motor
: luces APAGADAS
: luces ENCENDIADAS

5. METODOS DE INSTALLACION

FILTRANTE O ASPIRADA?

La campana puede instalarse en version aspiradora o filtrante. Decida desde el principio el tipo de instalacion).Para mejor las prestaciones, aconsejamos instalar la campana en la version aspiradora (si es possible).

Version aspiradora

La campana depura el aire y lo expulsa hacía fuera a工程技术 de un conductor de extracción.

Version filtrante

La campana depura el aire y vuelve a introducir el aire limpio en la habitacion.

6. ILUMINACION

Hay que descontectar la capucha de la fuente de alimentacion electrica.

Modelos LFT316X, LFT319X, EFT39X, EFT39K:

Atencion! Antes de tocar las bombillas hay que comprobar si estan frias.

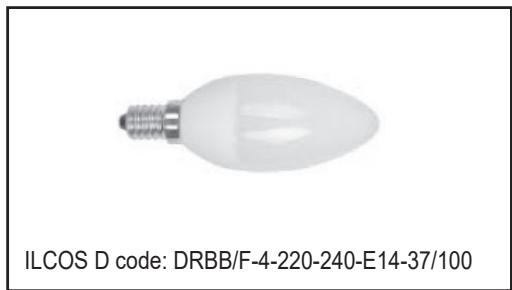

Instalar las lamparas del mesmo tipo

(CANDLE LED 4W, 220-240V, E14, 37mm

Modelos LFT416X, LFT419X, LFT419W, LFT419K, LFT426X, LFT429X, LFT429K, EFTD26X, EFTD26W, EFTD26K, EFTF19X, EFTF19W, EFTF19K:

Si el faro esta danado, pueda ser reemplazado solo por el fabricante, su servicios o por una persona de提供优质as similes, para evaporar delicgo.

7. CUIDADO DEL MEDIO AMBIENTE

Los materiales que llevan el symbolo deben ser reciclados.

Para someter los materiales de embalaje al reciclaje, deben colocarse en contenedores de residuos preparados. Los desechos de equipos electricos y electrónicos deben reciclarse para poder a proteger el medio ambiente y la salute humana.

Los dispositivos con el símbolo no se deben tirar con la basura domestica.

El productoDebe enviarse a una planta de tratamiento de residuos local o deben ponerse en contacto con las autoridades locales.

ÍNDICE

1. INFORMAÇÃO SOBRE SEGURANÇA 32
2. INSTRUÇões DE SEGURANÇA 34
   3.MANUTENCAO 35
   4.COMANDOS 35
3. METODOS DE INSTALLAÇAO 36
   6.ILUMINAÇAO 36
   7.CUIDADO DO AMBIENTE NATURAL 36

CONCEBIDO A PENSAR EM SI

ADVERTÉNCIA! Risco de incéndio eCHOQUE elétrico.

7. CUIDADO DO AMBIENTE NATURAL
