MANUAL DE USUARIO HAPY72ES6X HAIER

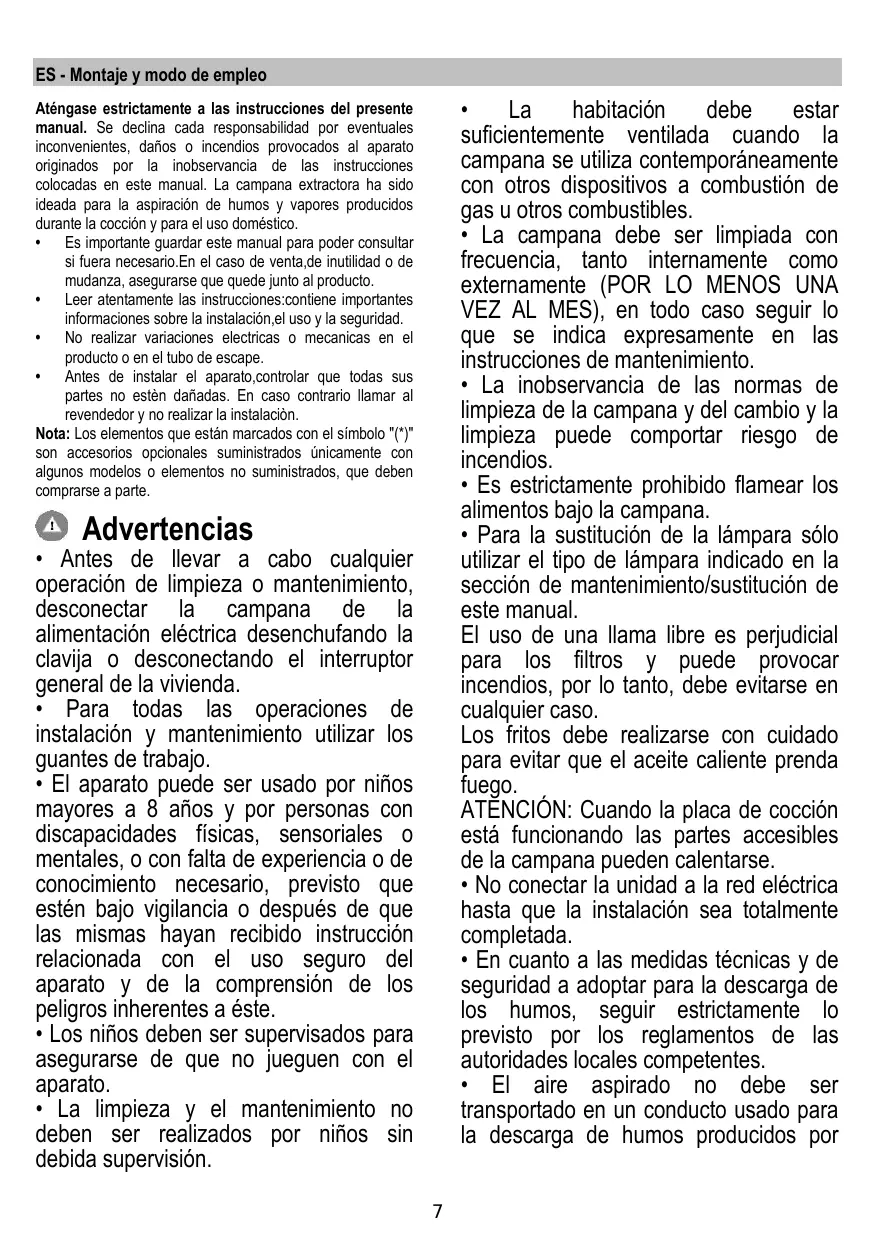

ES - Montaje y modo de empleo

La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles. • La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento. • La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios. • Es estrictamente prohibido flamear los alimentos bajo la campana. • Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso. Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse. • No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada. • En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes. • El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto. • Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad. • No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. • Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn. Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios opcionales suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse a parte.

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo. • El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste. • Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. • La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión. 7

dispositivos de combustión a gas u otros combustibles.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos. • No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica. • No utilizar nunca la campana sin la rejilla montada correctamente! • La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente. • Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. • En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado. ¡ATENCIÓN! No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.

ATENCIÓN! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. ATENCIÓN! La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun

Este aparato lleva el marcado CE en conformidad con la

Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

• La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 50cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).

Evite los cambios drásticos en la sección del conducto

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Este modelo de campana esta disenado para encajar en un meuble o cualquer otro soporte.

Antes de comenzar con la instalación: • Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida. • Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante. • Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados ( como por ejemplo bolsas con tornillos (*), garantias (*) etc,), eventualmente quitarlos y conservarlos.

La campana està diseñada para ser utilizada tanto en la forma de extracciòn al exterior como por la forma de recirculante o filtrado de interior.

Pulsando el botòn la campana extractora se activa a la velocidad 1. Pulsando el botòn durante el funcionamiento de la campana extractora pasa al estado OFF.

Pulsando el botòn la campana extractora pasa del estado OFF a la velocidad 1. Pulsando el botòn ( campana extractora ON) se aumenta la velocidad del motor de la velocidad 1 a la intensiva. A cada velocidad corresponde la activaciòn del led correspondiente. Velocidad 1 led L1 Velocidad 2 led L2 Velocidad 3 led L3 Velocidad intensiva led L4 (relampagueante) La velocidad intensiva es temporizada. La temporizaciòn standard es de 5’, al final de la cual la campana extractora se coloca a la velocidad 2. Para desactivar la funciòn antes de que termine el tiempo pulsar el botòn 2, la campana se colocarà a la velocidad 1, pulsando el botòn 1 la campana se apagarà

El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.

Si la campana está provista de filtro de carbón, hay que sacarlo.

Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme). El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido. Se deslinda responsabilidad. ! Utilice un conducto cuya longitud sea la mínima indispensable.

ON/OFF luces Temporizaciòn Velocidad Indicador estado de funcionamiento

La campana extractora tiene un sensor de temperatura que activa el motor a la vaocidad 3 en el caso en que la temperatura en la zona mandos sea muy elevada. La condiciòn de alarma se indica con el relampagueo en secuencia de los leds L1, L2, L3. Esta condiciòn permanece hasta cuando la temperatura no va por debajo del nivel de alarma. Se puede salir de esta modlidad pulsando el botòn 1 o 2. Cada 30” el sensor controla la temperatura ambiente de la zona display.

Temporizaciòn Velocidad

La temporizaciòn de las Velocidades se activa pulsando el botón 4, a temporizaciòn terminada la campana extractora se apaga La temporizaciòn se divide asi: Velocidad 1 - 20 minutos (led L1 relampagueante) Velocidad 2 - 15 minutos (led L2 relampagueante) Velocidad 3 - 10 minutos (led L3 relampagueante) Velocidad intensiva - 5 minutos (led L4 relampagueante)

Durante el funcionamiento temporizado pulsando el botòn 1 la campana se apaga, si se pulsa el botòn 2 o el botòn 4 la campana regresa a la velocidad ajustada.

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Indicaciòn filtro grasas

Después de 40 horas de funcionamiento el led L5 se enciende. Cuando aparece la indicaciòn el filtro grasas instalado debe ser lavado. Para resetear la indicaciòn mantener pulsado el botòn 1 por 3”.

Mantenimiento del panel Desmontaje: a. tire el panel (LADO ANTERIOR) con decisión hacia abajo b.Desenganchelo de las bisagras traseras. Limpieza: el panel de aspiración debe ser limpiado con la misma frecuencia del filtro anti-grasas, use un paño humedecido con detergentes liquidos neutros. Evite el uso de productos que contienen abrasivos. NO UTILICE ALCOHOL! Montaje : El panel se engancha detrás y se fija anteriormente (fijación con imanes). Cuidado! Comtrole siempre que el panel esté bien fijo en su lugar.

Indicaciòn filtro al carbòn

Después de 160 horas de funcionamiento el L5 relampaguea. Cuando aparece esta advertencia, el filtro de carbón instalado necesita ser reemplazado Para resetear la indicaciòn mantener pulsado el botòn 1 por 3”. En el caso de indicaciòn contemporanea de ambos filtros, el led L5 indicarà alternativamente las alarmas quedando encendido por 3" y relampagueando sucesivamente por 3 veces. El reset se lleva a cabo efectuando 2 veces el mismo procedimiento ya descrito. La primera vez resetea la indicaciòn del filtro grasas, la segunda resetea la indicaciòn del filtro al carbòn.

Retiene las partículas de grasa producidas cuando se cocina. El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

En la modaliidad standard la indicaciòn filtro al carbòn no està activa.

Si se utiliza la campana extractora en versiòn filtrante es necesario activar la indicaciòn del filtro al carbòn. Activaciòn indicaciones filtro carbòn: Colocar la campana extractora en OFF y pulsar los botones 1 y 4 por 3”. Los leds L1 y L2 relampaguean por 5”. Desactivaciòn indicaciòn filtro al carbòn: Colocar la campana en OFF y pulsar al mismo tiempo los botones 1 y 4 por 3”. El led L1 relampagueará por 2”.

Filtro al carbón activo (solamente para la versión filtrante)

Retiene los olores desagradables producidos por la cocción de alimentos.

Filtro de carbòn circular

Aplicar uno por lado para cubrir ambas rejillas de protecciòn del rotor del motor, después girar en sentido horario. Para el desmontaje, girar en sentido antihorario. El filtro al carbón activo puede ser uno de estos tipos: • Filtro al carbón activo lavable. • Filtro a carbones activos NO lavables. Filtro al carbón activo lavable Fig. 8 El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Filtro al carbón activo NO lavable

La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse o reciclarse.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica. . Para la sustitución dirigirse al servicio asistencia técnica .
