GINEVRA TILE 600 - Campana de cocina FALMEC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato GINEVRA TILE 600 FALMEC en formato PDF.
| Tipo de producto | Campana de cocina |
| Características técnicas principales | Campana decorativa de pared, diseño moderno, acabado en acero inoxidable |
| Alimentación eléctrica | 220-240 V, 50/60 Hz |
| Dimensiones aproximadas | Anchura: 60 cm, Profundidad: 30 cm, Altura: 15 cm |
| Peso | 8 kg |
| Caudal de aire | Máx 700 m³/h |
| Niveles de potencia | 3 niveles de potencia + modo intensivo |
| Funciones principales | Iluminación LED, filtro de grasa de aluminio, funcionamiento en modo extracción o recirculación |
| Mantenimiento y limpieza | Filtros lavables en lavadora, limpieza de la superficie con un paño suave |
| Piezas de repuesto y reparabilidad | Filtros y piezas de repuesto disponibles a través del fabricante |
| Seguridad | Protección contra sobrecargas, conforme a las normas de seguridad eléctrica |
| Información general | Garantía de 2 años, instalación recomendada por un profesional |
Preguntas frecuentes - GINEVRA TILE 600 FALMEC
Preguntas de los usuarios sobre GINEVRA TILE 600 FALMEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones GINEVRA TILE 600 - FALMEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GINEVRA TILE 600 de la marca FALMEC.
MANUAL DE USUARIO GINEVRA TILE 600 FALMEC
Ha comprado una campana extractor de prestigio y calidad segura. Para que pueda Obtener las miglioras prestaciones, le sugerimos seguir con atencion las instrucciones containidas en este manual para el uso y el mantenimiento. Para poder los filtros de recambio de carbón activo, utilise el cupón adjunto a la cubierta.
Bb npnoobpnnpctnKHO n BbICOKOkaCTBHNO bByTJXHO yCTPOIcTB.ДЯ TOTO,чTObI OHO dAbAIO HAnNyUH p3yNbTaTbI, pKOMNdYM BHIMATJIbHO cNDbOaTb INCHTpkyIaUM I NO EKCNlyaTaUIM N YXOdy, KOTOpbI Bb HAI dtB 3tOM n3daHIN; KpOM TOTO,ДЯ 3aKa3a 3anaChbIX ΦnIbTpoH Na AKTNBIPoBaHOM yrN NCNoIb3yI T CnIaJIbHbI TaIOH, KOTOpbI Bbl MoKT HaTI N pRnKPPIHHbIM K O6NoXk.
Szanowni Państwo
Gratulujemy!
Es muy importante conservar este libro de instructaciones jusqu al aparato para cualquier consulta futura.
Si el aparato tuviera que ser vendido o traspaso a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funciona de la campana y de las advertencias correspondentes.
Estas advertencias han sido redactadas para su seguridad y para la de los demas, les rogamos, por tanto, de leerlas atentamente antes de la instalacion y la utilizacion del aparato.
Este aparato no debe ser uso por niños o personas enfermas a menos que no esten controladas por una persona responsable que se asegure que el aparato sea utilisé con seguridad.
Los niños deben controlados por una persona responsable que se asegure que no jugan con el aparato.
El montaje de ser realizado por personalrial significado siguiendo la normativa vigente.
Si el cable de alimentacion está dañado, debe ser sustituido por el fabricante, por el Servicio Asistencia Técnica o por un personalrial可能导致 con el fin de evacitar posibles riesgos.
Cualquier modificacion que se debiera realizar en el montaje electrico para instalar la campa- nana debe ser supervisada por personal competente.
Es peligroso modifier o intentar modifier las caracteristicas de esta instalacion. En caso de reparacion o mal functionamento del aparato, no intentar resolver el problema directamente. Las reparaciones efectudas por personas no cualesicas peuvent provocar daños.
Para Manipulaciones eventuales dirijase a un Centro de Asistencia Técnica autorizzato.
Controlar siempre que todas las piezas electrolyticas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instructuciones antes de efectuaronga operation en la campana.
El uso de la campana no pueda ser(other que el aspirar humos de cocccion en cocinas domesticas.
Cualquier uso diverso exime al fabricante de qualquier responsabilidad.
El peso máximo permitted de objetos eventualmente colocados o colgados (en su caso) sobre la campana no deben superar 1,5 kilos.
Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los residuos de plásticos protecto y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilizacion de nuestro producto spécifique disponible a la vente.
La realizacion de other tipologia de detergentes exime al fabricante de la responsabilidad de los daños que se pueda derivar.
SEGURIDAD ADVERTENCIAS
C E
La instalación electrica está equipada de toma de tierra de acuerdo a las normas interna- cionales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéticas. No conectar el aparato a conductos de salute de humos derivados de combusti0n (calefacion, chimeneas, etc). Verificar que la tension de la red electrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia minima de seguidad desde la encimera a la campanaDebe ser de al menos 65~cm
No cocinar a fuego "abierto" bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado pueda incendiarse.
Asegurar que haya una ventilación adecuada en la estancia si la campana se usa bajo con otros aparatos que usesan combustión a gas u或者其他.
No encender fuego abierto bajo la campana.
No conectar el aparato a conductos de salute de humos derivados de la combustión (calefacaciones, chimeneas, etc).
Asegürese que se cumple la normativa vigente sobre salute de humos al exterior del local antes del uso de la campana.
Antes de proceder arialquier operacion del limpieza o manutencion,apagar el aparato desenchufandolo o actionando el interruptor general. El fabricante declina qualquier responsabilidad por eventuales daños que pudieran, directa or indirectamente,ser causados a personas,erras o animales domesticos derivados de la omision de las prescripiones indicadas en el libro de instrucciones adjunto y concernientes especialmente, a lasindicaciones en tema de instalacion,uso y mantenimiento del aparato.
- existe riesgo de incendio si la limpieza no se efectua de acuerdo con las instrucciones.
PRECAUCION: Las partes accesibles mueben calentarse cuando se las utilizes con aparatos de cocccion.
- La longitud max. del tornillo para fjjar la chimenea es 10mm (suministrado por el fabricante).
ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, podrán originarse peligros electricos.
CHARACTERISTICAS TÉCNICAS
Los datos技术和 del electrodométrico están contentsados en las placas, situadas en la parte interior de la campana extractor.
INSTALACION
(Parte reservada exclusivamente a personas cualesidas).
Generalmente la distancia entre la placía de coccción y la parte más baja de la campana de cucina es de por lo menos 65 cm (vea la figura C1).Esta distancia se mide con rigurosidad en el punto más bajo de la campana con tensión que no es la de seguridad. Sobre la base de este detalle previsto por las normas europeas es possible reducir la distancia en algunos modelos como se specifiesca en el catalogo general. Si las instrucciones de la placía de coccción a gas establishen una distancia mayor, hay que tenerlo en cuenta.
En la version aspirante, el tubo de salute de los humos debe tener un diametro no inferior al del empalme de la campana extractor (ver fig.). En los tramosizontales, el tubo debe presentar una leve incinacion (del 10% aproximadamente) hacer arriba para transporte fácilmente el aire hacia el exterior del ambiente.
Reducir las curvas al minimo, verificar que los tubos tengan una longitudina minima indispensable.
Respetar la normativa vigente sobre salute de humos al exterior.
En caso de usar a la vez algunos utensilios (calefacción, estufas, chimeneas, etc) alimentadas a gas o conOthers combustibles,proveer al local de una ventilacion adecuada de aspiracion de humos, segun la normativa vigente.
Instrucciones de montaje de la campanas: punto "0".
CONEXION ELECTRICA
(Parte reservada exclusivamente a personas cualesidas).
ATENCION!
Antes de efectuarrialquier operation en el interior de la campanaextractora,desenchufe el aparato de la red electrica.
Asegürese de no desconectar oURTAR los hilos electricos en el interior de la campana extractora; si se producen estas circunstancias pongase en contacto con el centro de asisten
cia más cercano. Para la connexion electrica Solicite la intervencion de personalriallicado.
Debe efectuar la connexion en conformidad con las disponeciones de ley en vigor. Controle que la valvula de sobrepresión y la instalacion electrica pueda soportar la energia del aparato (vease la placa de las caracteristicas sociales en el punto B). Algunos temas de aparatosuen都可以 equiparse con un cable sin clavija, en este caso, use un tipo de clavija «normalizacion» teniendo en consideracion que:
- debe utilizar el hilo amarillo - verde para lapellsta a tierra.
- debe utiliser el hilo azul para el neutro.
- debe utilizar el hilo marrón para la fase, el cable no debe entrada en contacto con partes calientes con temperatasuras superiores a los 70^ .
- monte en el cable de alimentacion un enchufe apto para la energia que debe conectar a una clavija de seguidad adecuada.
El cable de tierra amarillo / verde no debe ser interruptido por el interruptor.
Antes de proceder a la conexión, contrôle que:
- la tension de alimentación corresponda a la indicada en la placá de las caracteristicas tícnicas.
- la toma de tierra sea correcta y funciona.
- el equipo de suministro está equipado con una connexion de tierra eficaz según las normas en vigor.
- la toma o el interruptor omnipolar usados Sean fácilmente accesibles con la instrumentacion instalada.
El fabricante declina cualquier responsabilidad en caso de no respetar las normas para la prevencion de accidentes.
CAMPANA EXTRACTORA EN LA VERSION CON EVACUACION EXTERIOR (aspirante)
En esta version los humos y los vapeores de la cucina son transportados hacía el exterior mediante un tubo de salute.
El tubo de salute que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conducce los humos y los vapeores hacer una salute exterior. En esta version, quite los filtros de carbón activo, si presentes, para la extracción consulte las instrucciones facilitadas en el punto F. Cuando la campana extractora de cucina se utilizes contemporáneamente con除外 aparatos que emplean gas u除外 combustibles, el local debe disponible de una ventilación suficiente.
Indicación para Alemania:
Si la campana y los aparatos alimentarios con energia diferente a la electrica está en functiOnamento simultaneo, la presion negativa del local no debe superar los 4 Pa (4x10-5 bar).
CAMPANA EXTRACTORA EN LA VERSION CON RECICLADO INTERIOR (filtrante)
En esta version el airealla ravis de los filrosde carbón activo para ser purificado y ser reciclado en el ambiente de la cucina.
Controle que los filtros de carbón activo estén montados en el motor, en caso contrario debe montarlos sugiuendo las instrucciones del punto H.
Si la capa está preparada para version filtrante quitar la valvula antiretorno montada en la salute del motor.
Para Obtener el mejor rendimiento le acontejamos utilizar la tercera velocidad en presencia de fuertes olores y vapeores, lasegunda velocidad para conditiones normales y la primera
velocidad para mantener el aire limpio con bajos consumos de energia electrica. Le acontejos encender la campana extractor cuando empiece a cocer y no apagarla hasta la desapuración de los olores.
FUNCIONAMIENTO
1. MANDO DE 2 TECLAS
LUZ - Interruptor A
Posicion 0: la luz permanecerá sempre apagada.
Posión 1: la luz permanecera siempre encendida.
VELOCIDAD - Interruptor B
Permite encender y regular las velocidades de ejercicio del motor, en función de las versiones de 1 a 3 o mediante un variador continuo de velocidad.
PILOTOC
Gema piloto de funciona de los motores.
2. BOTONERA DE 5 TECLAS
LUZ-Pulsador
Pulsado: la luz permanecera siempre encendida.
Sin pulsar: la luz permanecerá sempre apagada.
MOTOR - Pulsador 1, 2, 3 OFF
1: pone en marcha el motor a la velocidad minima.
2: pone en marcha el motor a la velocidad intermedia.
3: pone en marcha el motor a la velocidad maxima.
OFF: apaga el motor.
FILTROS INSTRUCCIONES PARA EXTRACCION Y SUSTITUCION

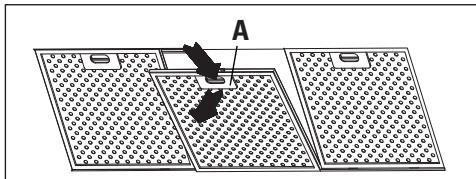

1. FILTROS METÁLICOS
Para extraer el filtro metalico antigrasa solo debe actuar en la manilla A hasta hacerlo salir por la guía delantera; enterces, incline ligeramente el filtro hacía abajo y, hágalo salir por la guía trasera. Para su colocación invierta la operation.

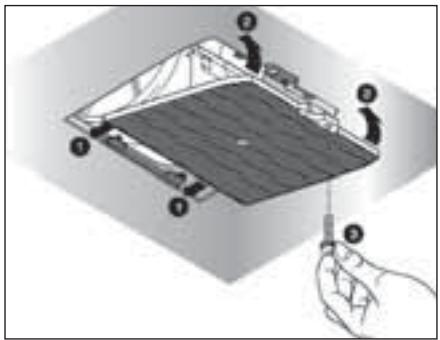

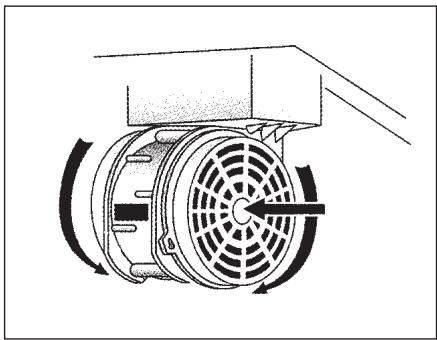

2. FILTROS DE CARBON ACTIVO
Para sustituir el filtro de carbono proceder de la forma suiviente: saque el filtro metalico como se indica arriba. De este modo se accede fácilmente a los 2 filtros que está susjetos a los lados, derecho o izquierdo del motor. Para el montaje ver figura. En el caso de campanas con cajón motor el filtro está posicionado en la parte inferior del mesmo cajón. Para la sustitución ver figura. Para solicitar losutures filtros de carbón, dirijase al distribuidor/ revendedor.
SÓLPO PARA ITALIA: Descargue el correspondiente formulario de pedido del filtro del situo: www.falmec.com (acceda desde el menu al desplegable asistencia).
ILUMINACION MONTAJE Y SUSTITUCION
1. LÁMPARA PLAFÔN
Para sustuir la lampara:
a) Asegurese de que el aparato este desenchufado de la red electrica.
b) Desenrosque el tornillo de sujeción A.
c) Deslice el plafón por la guía, situada en el lado contrario del tornillo, para acceder al vano lámpara.
d) Sustituya la lámpara por una perteneciente al mesmo modelo original (máx 25 W,开发建设 la indicación que aparece jusqu'à la lámpara).
ATENCLION! Lámparas de forma y potencia differsa a las de la original podrián estropear seriamente el vano iluminacion.

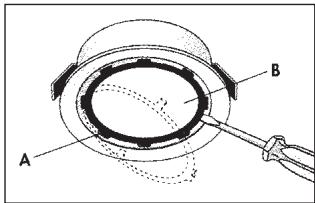

2. FARO
Para sustituir la lampara ("Round halogen light"):
a) Asegürese de que el aparato no está enchufado a la red electrica.
b) Quite, hacer palanca con un destornillador, el anillo de sujeción del cristal A.
c) Quite el cristal B, para acceder al vano lampara.
d) Sustituya la lampara por una análoga (halógena max 20 W, 12 Volt enganche G4).
e) Monte de nuevo el cristal de proteccion B fjandolo con el anillo especialico A.
Round halogen light

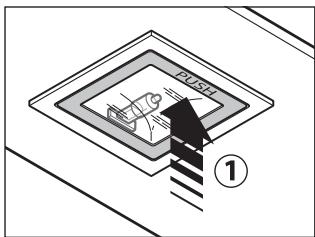

Para sustituiar la lampara halógena cuadrada:
a) Asegurar que el aparato está desconectado de la red electrica
b) Abrir Completely la ventanilla hasta un ángulo de 90^ (ver figura) aparecido en PUSH
c) Sustituir la lampara por una similar (dicroica max 20 W, 12 Volt conexión G4)
d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente repetir la operación del punto B)
3. FLUORESCENTE (Parte reservada por personalriallicado).
Substitución del tubo fluorescente:
a) Asegurar que el aparatoestá desconectado de corriente electrica;
b) Quitar el panel de acero desatornillando los tornillos de fijacion; Sustituir el fluorescnte por uno del mesmo modelo que el original (8W-13W-21W-28W segun el modelo);
c) Volver a conectar el aparato ala red electrica.
MANTENIMIENTO Y LIMPIEZA
Un mantenimiento constante garantiza un buena funciona y un buen rendimiento a lo长大o del tiempo. Preste una atencion especial a los filtros metalicos antigrasa y a los filtros de carbón activo, en efecto la limpieza freciente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por la calidad de incendio, en la campana extractor.
1. FILTROS ANTIGRASA METÁLICOS
Su funciona es retener las partículas grasas en suspENSION, por lo tanto le acontejamos lavarlos mensualmente en agua caliente y detergente sin plegarlos. Espere hasta que esténperfectamente secos para remontarlos.
Para las operaciones de desmontaje - montaje le rogamos consultar las instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operation con una Frequencia constante.
2. FILTROS DE CARBON ACTIVO
Su funciona es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a工程技术 de los filtros, returna al ambiente cocina. Los filtros de carbón activo no peuvent lavarse y deben sustituirse en media cada 3 - 4 mezes (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones realizadas en el punto F.
3. LIMPIEZA EXTERIOR
Se recomienda limpar las superficies externas de las campanas al menos cada 15 días, para evaporar que las sustancias aceitosas o grasosas PODan corroer las superficies de acero.
La limpieza de la campana debe hacerse con un paño humedo con jabón liquido neutro o con alcohol desnaturalizzato.
En el caso de material con tratimiento antihuellas (FASTEEL) la limpieza se debe efectuar solo con agua y jabón neutro utilizing un paño suave, siendo importante enjuagar y estar bien. No se deben utilizar productos que contengan substancias abrasivas, paños con superficies asperas o paños que se adquieren en el commercio para la limpieza del acero. La realización de substancias abrasivas o paños asperos dañarán irreparamente el tratimiento superficial del acero.
La consecuencia directa de no respetar estas indicaciones sera el deterioro irreversible de la superficie del acero. Estasindicacionesdeben conservarse junto al libro de instructaciones de la campana.
El fabricante declinarialquier responsabilidad en el caso de no respetarse estas instru ciones.
4. LIMPIEZA INTERIOR
Se prohíbe limpiar las partes electricas o las partes relativas al motor del interior de la campana extractor, con liquidos o solventes.
No use productos que contengan substancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red electrica.
GARANTÍA
La nuevo instrumentación está cubierta por una garantía.
Recurrir al distribuitor.
El fabricante no responde por las posibles inexactitudes, imputables a errors de imprinta o de trascripción, containidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necessarias u utiles, sin perjudicar las caracteristicas esencias de funcionalidad y de seguidad.
INSTRUCCIONES DE MONTAJE PARA CAMPANA EXTRACTORAS DE PARED RUSTICA
Fase 1
- Apoye a la pared la barra de soporte (A - Fig. 1) a una alta de la encimera determinada por lasuma de las medidas X + Y + 265 mm .
- Con性和 conicity of the line.
- Con y el line de un nivel, compruebe que la alineación horizontal es correcta ySEO en las extremidades de la barra 2+puntos para realizar los orificios.
- Realice los orificios, introduzca dos tacos de expansión de 8 mm (Ø) y fije la barra con los tornillos correspondentes.
Fase 2
- Coloque la campana sobre la barra de soporte (Fig. 2).
Fase 3
- Ajuste la posicion de la campana mediante los tornillos de fijacion (Fig. 3). El tornillo superior (B) regula la distancia de la pared y, el inferior regula (C) la alta.
Fase 4
- Para evaporar que la campana se suele por efecto de la presión hacía abajo, fjelá a la pared
mediante un taco de expansión y un tornillo colocado a工程技术 del correspondiente orificio (Fig. 4).
MONTAJE DE CAMPANA EN ANGULO SIN BARRA
Fase 1
- Desenroscar el tornillo metrico posterior (A) y desenganchar el grupo motor del fondo de la campana (fig. 1).
- Controle con un nivel de burbuja la alineacion horizontal y marque los 4+puntos a taladrar.
- Taladre, colocque los 2 tacos de expansión Ø 8mm y fije la campana en la posición deseada por medio de las dos ranuras B situadas en la trasera superior,
- Colocar los tornillos C de seguridad en las traseras inferiores.
Step 2
- Después de haber fijiado la campana conectar el tubo flexible con el orificio de descarga de humos y con la unión circular de la cármara del motor.
- Volver a enganchar el grupo motor en el fondo de la campana y sujetarlo mediante el tornillo metrico posterior (A) (fig. 2).
FIJACION DE LA CAMPANA EXTRACTORA SIN CAMARA MOTOR
1) Mida la distancia (L) existente desde el fondo de la campana extractora hasta el centro de los agujeros de fijacion (fig. 7).
2) Mida la distancia (M) existente entre los dos agujeros de fijación.
3) Haga coincidir la linea central de la encimera con la de la campana extractor y dividir por dos "M" (M/2).
4) La posicón en alta de los agujeros a practiar respecto a la encimera: L+650 mm.
5) Practique con el taladro los agujeros para situar los fischers (el diametro de los agujeros queda determinado por el tipo de fischers).
6) Antes de colgar la campana extractora, para poder a continuacion asegurarse de que este correctamente fjada, extraiga:
- Las rejillas de acero si la campana extractor Tiene un motor tangencial.
- Todo el grupo empotrado, disenroscando los tornillos que lo sujetan al fondo, si la campana extractor está equipada con un grupo empotrado.
7) Para evaporar que la campana se desenganche a causa de una presión desde abajo, fjarla a la pared con un taco de expansión y el correspondiente tornillo. Paraarlo,utilizar los orificios especialicos de la parte posterior de la campana o los soportes de la tapa.
8) Cuelgue la campana extractor.
9) Compruebe, mediante el agujero en el fondo, que la campana extractor está correctamente anclada en los ganchos de los fischers.
10) Regule la alta de la campana extractora mediante los tornillos situados en los ganchos de los fischers.
11) Monte las rejillas de acero o el grupo empotrado.
12) Fijación de los tubos (fig. 8):
- Fijar a la pared, a la distancia correcta, al tubo (A), uso los tornillos incluidos;
- Fijar la prolongacion al tubo (A), usando los tornillos incluidos.
