BEDIENUNGSANLEITUNG GINEVRA TILE 600 FALMEC

Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Erssatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.

Solle das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedi- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarf nicht von Kindern bzw. Behinderten benutzt werden, es sei dann diese werden von verantwortungsvollen Personen, die davon Sorge tragen, dass das Gerät sicer verwendet wird, überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installaturen durchgefuhrt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen,)dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzüändern bzw. versuchen abzüändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losehen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die DunstabzugshaubearfasschlieBich zum Absaugendes Dampfes,der beimKochen in einer Haushaltsküche entstelt,verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5Kg betragen. Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen. Der Hersteller empfeht für dessen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

SICHERHEITSBESTIMMUNGEN

C E

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außer dem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entstehen (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestdsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entstehen (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht不论是 Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

• Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.
  VORSICHT: Erreichbare Bauteile konnten sich erhitzen, wenn sie Kochgeräten verwendet werden.
• Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Hersteller gestellt).
  WARNING: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstab-zugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65 cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von thisem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr liegt nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prufen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.

Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Ver

braucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen. Montageanleitungen: siehe Abschnitt "0" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollte dies dennoch vorkommen, den nachst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestattet sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit freißen Teilen in Berührung kommt (über 70^ ).
• Am Netzkabel einen der Geräteleistung entspruchenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefelwert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgefuhrt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschreiben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600): Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erstene Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

ARBEITSWEISE

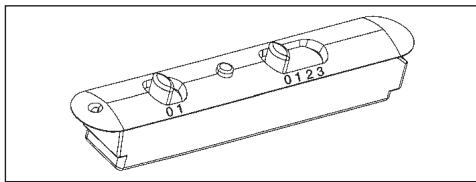

1. ZWEI-SCHALTER-STEUERUNG

LICHT-Schalter A

Stellung 0: Licht immer ausgeschaltet.

Stellung 1: Licht immer eingeschaltet.

DREHZAHL - Schalter B

Zum Einsatzen und Einstellung der Betriebsdrehzahl des Motors, je nach Ausführung Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlregler.

KONTROLLEUCHTE-C

Betriebskontrollleuche des Motors.

2. BEDIENFELD MIT 5 TASTEN

LICHT-Taste

ON/OFF LIGHT

MOTOR - Taste 1, 2, 3, OFF

1: startet den Motor mit Mindestrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl

OFF: schaltet den Motor aus

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

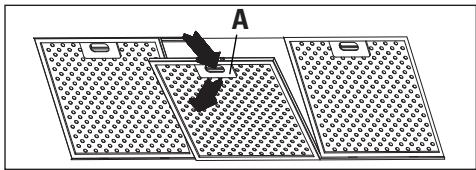

1. METALLFILTER

Zur Entfernung des Metall-Fettfilters genugts, am Griff A (Siehe Abb.) zu ziehen, bis der Filter aus der vorderen Führungsschiene austritt. Nun leicht nach unten neigen, damit er auch aus der hinteren Führungsschiene austritt. Beim Einsetzen des neuen Filters in umgehrter Reihenfolge vorgehen. Die Metall- Fettfilter sind spulmaschinenfest.

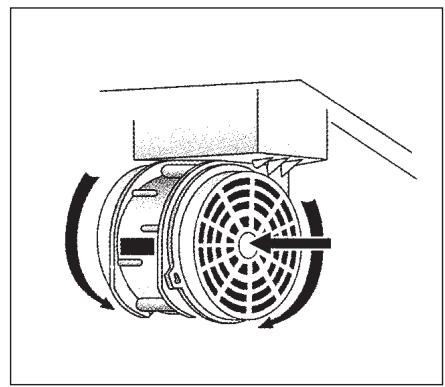

2. AKTIVKOHLEFILTER

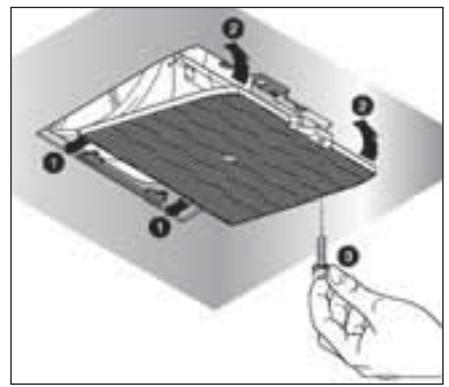

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind,leitung erreichen.

Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb.

Zur Bestellung neuer Karbonfilteritte an die Vertragshandlung/Vertriebsunternehmen.

NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herunterlagen (Zugriff über Pull-down-Menü).

BELEUCHTUNG MONTAGE UND ERSATZ

1. DECKENLAMPE

Die Lampe wie folgt auswechseln:

a) Das Gerätarf nicht an das Stromnetz angeschlossen sein.
b) Die Stützschaube A ausdrehen und die Deckenlampe entfern.
c) Die Lampe mit dem gleichen Modell wie das Original auswechseln (max. 25 W, siehe An-gaben in Lampennähe).

ACHTUNG! Lampen mit anderer Form und Leistung als die Originallampe konnen das Beleuchtungsfach ernsthaft beschädigen.

2. LAMPE

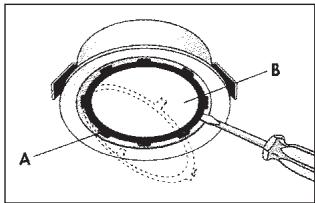

Die lampe "Round halogen light" zu ersetzen:

a) Sicherstellen, dass das Gerät vom Stromversorgungsnetz getrennt ist.

b) Den Haltering des Glasplättchens A durch eine leuchte Heibelbewegung mit einem Schraubenzieher entfernen
c) Das Glasplättchen B entfernen, um Zugang um Lampenfach zu haben.
d) Die Lampe durch eine neue desselben Typs ersetzen (Halogenleuche, max. 20 W, 12 Volt Anschluss G4).
e) Das Glasplattchen B wieder anbringen und mit dem Haltering A befestigen.

Round halogen light

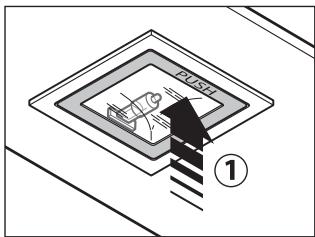

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH drückt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schlieben,Lasst, den in Punkt b) beschriebenen Vorgang wiederholen.

3. LEUCHTSTOFFFLAMPE (dem qualifizierten Personal vorbehalten)

Auswechseln des Leuchtstoffrohs:

a) Das Gerät vom Stromnetz trennen;
b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdrecht.

Das Leuchtstoffrohr Herausnahmen, indem man es um 90^ dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);

c) Das Gerät wieder an das Stromnetz anschließen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine large Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine früige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fettteilchen zurückzuhalten, sie sollenen dazu einen Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknicht werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die üligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspäulen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

GARANTIE

Was die garantie betrifft, wenden sie sich am austrager.

Die Herstellerfirma haftet nicht für mögliche Ungenuaigkeiten infolge Druck- oder Schreibfehler in thisem Anleitungsgschaft. Sie behält sich außer dem das Recht vor, an ihren Produkten sãmtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG FÜR DIE RUSTIKALEN WANDABZUGSHAUBEN

Schritt 1

• Die Befestigungsschiene (A - Abb. 1) an die Wand halten, wobei sich die Höhe durch die Summe der Werte X + Y + 265 mm ergibt.
• Mit einer Wasserwaage sicherstellen, daß die Schiene waagrecht ausgerichtet ist und an den beiden Enden der Schiene Nr. 2 Stellen zum Bohren anziehnen.
• Die Löcher bohren, 2 Expansionsdübel mit 8 mm Durchmesser einsetzen und die Schiene mit den diesbezüglichen Schrauben befestigen.

Schritt 2

• Die Dunstabzugshaube an der Befestigungsschiene einhaken (Abb. 2).

Schritt 3

• Die Dunstabzugshaube über die Schrauben der Beschläge (Abb. 3) ausrichten. Die obere Schraube (B) regelt den Abstand zur Wand und die weitere (C) die vertikale Ausrichtung.

Schritt 4

• Um zu vermeiden, daß sich die Dunstabzugshaube durch Druck von unter aushakt, ist sie mit einem Expansionsdübel und einer diesbezügliches Schraube durch die Bohrung (Abb. 4) an der Wand zu befestigen

MONTAGE DER ECKDUNSTABZUGSHAUBE OHNE STANGE

Shritt 1

• Die wichtere Feinstellschraube (A) ausdrehen und die Motorgruppe vom Haubenboden abmontieren (Abb. 1).
• Mit einer Wasserwaage sicherstellen, daß die Befestigungsschiene waa-gerecht ausgerichtet ist und an den Enden der Schiene 4 Bohrlocher an-zeichnen.
• Die Dunstabzugshaube mit Hilfe der zwei an der oberen Rückwand befindlichen Langlocher in der gewündsten Position befestigen.
• AnschlieBend die an den unteren Rückwänden positionierten Sicherheitssschrauben C anbringen.

Shritt 2

• Nachdem man die Dunstabzugshaube befestigt hat, den Schlauch an die Rauchauslasso-fnung und an das rundeAnschlußstück der Motorkammer anschlieBen.
• Die Motorgruppe wieder an den Haubenboden anmontieren und mit der hinteren FeinstelIschraube (A) befestigen (Abb. 2).

BEFESTIGUNG DER DUNSTABZUGSHAUBE OHNEMOTORHEAHUSE

1) Den Abstand (L) von der Unterseite der Dunstabzugshaube zur Mitte der Befestigungsböhrungen messen (Abb. 7).
2) Den Abstand (M) zwischen den zwei Befestigungsböhrungen messen.
3) Die Mittellinie des Kochfelds muss mit der Mittellinie: L+650 mm.
4) Die Höhe der durchzuführenden Bohrungen über dem Kochfeld ergibt sich aus der Summe von (L) und (H), wobei (H) durch den Punkt C-1 festgelegt wird.
5) Die LÖcher mit einer Bohrmsachine bohren und die Dübel einsetzen (der Durchmesser der Bohrungen hangt von der Art der Dübel ab).
6) Um sicherzustellen, dass die Dunstabzugshaube nach der Montage einwandfrei befestigt ist, vor dem Aufhängen

• die Stahlgitter abnehmer, wenn die Dunstabzugshaube mit einem Tangentialmotor ausgestattet ist
• dieGPCe hinausgehren, wenn die Dunstabzugshaube mit einer solchen ausgestattet ist. Hierzu die Schrauben lose, mit denen sie an der Unterseite befestigt ist.

7) Um das Ausklinken der Abzugshaube aufgrund eines von unterCOMMenden Drucks zu vermeiden, ist sie mit einem Spreizdüber und einer dementsprechenden Schraube an der Wand zu befestigen, wobei die auf der Hinterseite der Abzugshaube vorhandenen Lochungen bzw. die Spanneisen am Deckel zu verwenden sind.
8) Die Dunstabzugshaube aufhängen.

9) Durch die an der Unterseite befindliche Öffnung sicherstellen, dass die Dunstabzugshau-be gut an den Haken befestigt ist.
10) Die Höhe der Dunstabzugshaube mit den Schrauben der Haken verstellen.
11) Die Stahlgitter bzw. die Einbaugruppe montieren.
12) Kaminbefestigungssatz (Abb. 8):

• Den Bügel (A) mit einem geeigneten Abstand an der Wand befestigen, wobei man die mitgelieferten Schrauben zu benutzen hat;
• Die Veränderung mit den mitgelieferten Schrauben an den Bügel (A) befestigen.
