MODE D'EMPLOI GINEVRA TILE 600 FALMEC
Vous venez d'acheter une hotte haut de gamme. Pour en tirer les performances les meilleures veuilles dire avec attention le mode d'emploi et la maintenance que vous trouvez dans ce manuel, pour commander les filtrres de rechange au carbone actif veuillez vous servir du coupon annexe à la couverture.
Enhorabuena Senora/Señor!
Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.
Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.
La notice a ete rédigée pour voite sécurity et celle d'autrui. Nous you prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.
Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.
Veiller à ce que les enfants ne jouent pas avec l'appareil.
L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.
Si le cable d'alimentation est abîné, demander au fabricant, à un Service après-vente agréé ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.
Les modifications serontielles de l'installation électrique, qui s'avent nécessaires pour monter la hotte, doivent etre faites par du personnel competent.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation.
En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente agreeé.
Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.
Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pièces détachées.
Toujours vérifier si les parties électriques, (lumières, aspirateur) sont étéintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotter.
La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cusininières domestiques.
Le fabricant decline toute responsabilité en cas d'usage impropre.
Le poids maximal des objets éventuels placés ou suspendus ( quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches deGRAISSÉ ou d'huile.
Pour exécuter cette opération, le constructeur recommande l'utilisation des lingettes détergentes fournies avec la lampe.
Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.
SECURITE AVERTISSEMENTS
L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.
Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.
La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65~cm .
Ne pas faire cuire avec une flâme « libre » en dessous de la hotte. Vérifier les friteuses
durant I'emploi: I'huile surchauffee pourrait prendre feu.
- S'assurer que le local est suffisamment aéré s'il faut faire fonctionner lahotte en même temps que certains apparèils qui utilisent le gaz ou autrecomme combustible.
- Ne pas allumer de flammes libres en dessous de la hotte.
- Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont re-spectées avant d'utiliser la hotte.
Débrancher l'appareil en influvant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.
- Un risque d'incendie existe si le nettoyage n'est pas effectué conformément aux instructions.
ATTENTION: Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des apparèils de cuisine. - La longueur maximale des vis de fixation de la cheminée est de 10mm (fournies par le fabricant).
AVERTISSEMENT: L'installation des vis ou du dispositif de fixation de façon non conforme aux prsentes instructions peut provoquer des dangers électriques.
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.
MONTAGE
(partie réservée au personnel qualifié pour le montage de la hotte)
La distance entre la cusinière et la partie la plus BASSE de la hotte de cuisine est, selon la norme, d'au moins 65 cm (voir figure C1). Cette distance est mesurée précisé sur le point le plus bas de la hotte avec contrainte qui ne representation pas une contrainte admissible. En se basant sur ce détaill prévu par les normes europeennes, il est possible de réduire la distance sur certains modèles, comme indiqué dans le catalogue général. Si les instructions de la cusinière à gaz indiquent une distance plus grande, il faut en tener compte.
Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.
Le tuyau doit être légément inclé (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.
Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.
Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.
Si la hotte fonctionne en même temps que d'autres apparciels alimentés au gaz ou avec d'autres combustibles (chaudieres, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.
Instructions de montage: voir section «O» de la presente notice.
BRANCHEMENT ÉLECTRIQUE
(partie réservée au personnel qualifié pour le branchement)
ATTENTION!
Toujours débrancher l'appareil avant de faire une opération qualconque à l'intérieur de la hotte. S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après le plus proche.
S'adresser à du personnel qualifié pour le branchement électrique.
Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains apparheils peuvent être munis d'un cable sans fiche; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que:
- le fil jaune-vert doit être utilisé pour la mise à la terre;
- le fil bleu doit être utilisé pour le neutre;
- le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70^ ;
- monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.
Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être précus dans le réseau d'alimentation, conformément aux régles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Avant de brancher l'appareil, vérifier si:
- la tension d'alimentation correspond à cette indiquée sur la plaque caractéristiques techniques;
- la prise de terre est correcte et fonctionnelle:
- le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
- la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.
Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE VERSION À ÉVACUATION EXTÉRIEURE (aspirante)
Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.
Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.
Il faut enlever les filtres au charbon actif s'ils sont prevus ; pour les extraire, voir les instructions reportées au point F.
Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres apparéils qui fonctionnent au gaz ou avec d'autres combustibles.
Indication spécifique pour l'Allemagne: Quand la hotte fonctionne en même temps que des apparêls alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECYCLAGE D'AIR (filtrante)
Dans cette version, l'air passée à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.
Vérifier si les filtrés au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.
Lorsque la hotte est en modalité de filtrage enlevez la soupape de non retour placée sur le raccordement du moteur en sortie.
Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintainir l'air propre en consommant peu d'énergie électrique.
Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.
FONCTIONNEMENT
1.COMMANDEA2TOUCHES
LUMIERE - Interrupteur A
Position 0: la lumière est toujours éteinte.
Position 1: la lumière est toujours allumée.
VITESSE - Interrupteur B
Il permet d'allumer l'appareil et de regler la vitesse du moteur, de 1 à 3 selon les versions ou à l'aide d'un variateur continu de vitesse.
VOYANT-C
Voyant indiquant que le moteur fonctionne.
2. BOITIER DE COMMANDE À 5 TOUCHES
LUMIÈRE - Bouton
ON/OFF LUMIÈRE
MOTEUR - Bouton 1, 2, 3, OFF
1: fait démarrer le moteur à la vitesse minimale
2: fait demarrer le moteur à la vitesse moyenne
3: fait demarrer le moteur à la vitesse maximale
OFF: éteint le moteur
FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER

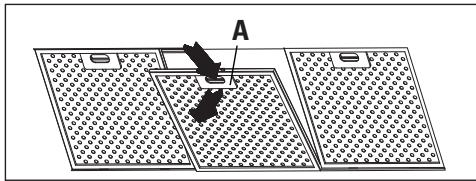

1. Filtres METALLIQUES
Pour extraire le filtre métallique anti-graisse, il suffit d'agir sur la poignée A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire sorting du rail arrrière.
Proceder de la même façon pour le remonter mais en sens inverse.

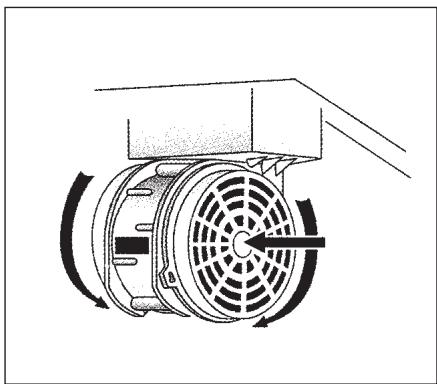

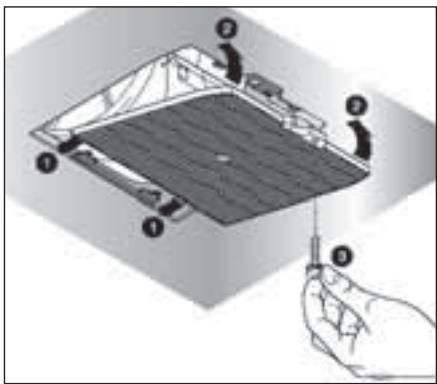

2. Filtres AU CHARBON ACTIF
Proceder comme suit pour remplacer les filtres au charbon actif: enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtres qui sont accrochés sur le côte droit et gauche du convoyeur.
Pour le montage/remplacement, voir la figure.
S'il s'agit d'une hotte avec logement pour le moteur, le filtrte se trouve dans la partie inférieure de ce dernier. Pour le montage remplacement, voir la figure.
Pour commander les nouveaux filtres à charbon s'adresser au distributeur/revengeur.
UNIQUEMENT POUR L'ITALIE: Télécharger le bon de commande du filtré en question sur le site: www.falmec.com (y accéder par le menu dérouulant d'assistance).
ÉCLAIRAGE MONTAGE ET REMPLACEMENT
1. PLAFONNIER
Pour remplacer l'ampoule :
a) S'assurer que l'appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par une du même méthode que celle originale (max. 25 W, voir indication à proximé de l'ampoule).
ATTENTION! Les ampôules ayant une forme et un débit autre que cette originale pourrait abîmer sérieusement le logement de l'ampôule.

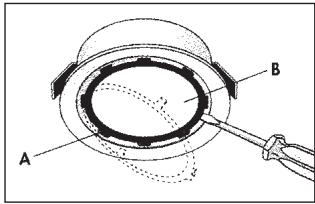

2. SPOT
Proceder comme suit pour remplacer l'ampoule ("Round halogen light"):
a) S'assurer que l'appareil est débranché.
b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis.
c) Enlever le verre B pour acceder au logement de l'ampoule.
d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt douille G4).
e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.
Round halogen light

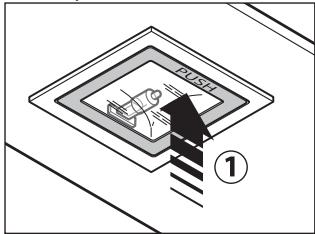

Pour remplacer la lampe du "Square halogen light":
a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se refere pas correctement, repeter l'opération du point b.
3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)
Remplacement du tube fluorescent:
a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'éventuel panneau en acier en dévisant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le replacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.
ENTRETIEN ET NETTOYAGE
L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage liéquant des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.
1. Filtres ANTI-GRAISSE METALLIQUES
Ils servent à retenir les particules de graisse en suspension. Il est donc conseilé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.
Pour le démontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.
2. Filtres AU CHARBON ACTIF
Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuéré suite aux passages successifs à travers les filtres est recyclé dans la cuisine.
Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour replacer les filtres au charbon actif, suivre les instructions du point H2.
3. NETTOYAGE EXTERIEUR DE LA HOTTE
Nous recommendons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'eviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.
Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutré ou avec de l'alcool dénaturé.
Ne nettoyer qu'vec un chiffon couple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-empreinte (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer I'accier que I'on trouve généralement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'accier.
La surface définitivement abîmée de l'acier sera la conséquence directe du non-respect de ces indications.
La notice complète doit être conservée avec l'appareil. Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.
4. NETTOYAGE INTÉRIEUR DE LA HOTTE
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;
Ne pas utiliser de produits contenant des substances abrasives. Toutjours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.
GARANTIE
L'appareil est couvert par la garantie.
Les conditions de garantie sont reportees en entier au dos de cette notice.
Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice. Il se reserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometter les caractéristiques essentielles relatives au fonctionnement et à la sécurité.
HOTTE MURALE RUSTIQUE
Phase 1
- Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson correspondant à la somme des cotes X + Y + 265 mm .
- Vérifier l'alignement horizontal avec un niveau à bulle et marquer les 2 endroits où percer aux extrémites de la barre.
- Percer,mettre 2 chevilles expansibles 8mm et fixer la barre avec les vis correspondantes.
Phase 2
- Accrocher la hotte à la barre de soutien (Fig. 2).
Phase 3
- Régler l'alignement de la hotte à l'aide des vis prévues à cet effet sur les équcherres de sup
port (Fig. 3). La vis supérieure (B) règle la distance par rapport au mur, celle inférieure (C) le couilissement vertical.
Phase 4
- Pour éviter que la hotte ne se décroche à cause d'une pression sous-jacente, la fixer au mur avec une cheville expansible et la vis correspondante en utilisant le trou prévu à cet effet (Fig. 4).
HOTTE D'ANGLE SANS BARRE
Phase 1
- Dévisser la vis métrique arrêté (A) et décrocher le groupe moteur du fond de la hotte (fig. 1).
- Vérifier l'alignement horizontal avec un niveau à bulle et marquer les 4 endroits où pincer.
- Percer,mettre 2 chevilles expansibles 8mm et fixer la hotte dans la position desiree a l'aide des 2 vis B placedes dans les deux trous situés au dos en haut (Fig.5).
- Fixer les deux vis de sécurité C situées au dos en bas.
Phase 2
- Àpres avoir fixé la hotte, relier le tuyau flexible au trou d'évacuation des fumées et au raccord circulaire du logement du moteur.
- Remetre en place le groupe moteur en l'accrochant au fond de la hotte et le fixer au moyen de la vis métrique arrêté (A) (fig. 2).
FIXATION DE LA HOTTE SANS LOGEMENT MOTEUR
1) Relever la distance (L) du fond de la hotte au centre des trous de fixation (fig. 7).
2) Relever la distance (M) entre les deux trous de fixation.
3) Faire coïncider le milieu de la table de cuisson avec celui de la hotte afin de diviser « M » en deux («M/2»).
4) La position en hauteur des trous à percer, par rapport à la table de cuisson, est de L+650 mm.
5) Percer les trous avec une perceuse pour pouvoirmettre les chevilles Fischer (le diametre des trous dépend du type de chevilles).
6) Avant de suspendre la hotte, enlever:
- les grilles en acier si la hotte est équipée d'un moteur tangentiel
- l'ensemble du groupe encasirable, en dévisant les vis qui le soutiennent, si la hotte est prévue avec ce type de groupe pour pouvoir ensuite vérifier si elle est bien fixée.
7) Pour éviter le décrochage de la hotte dû à la pression sous-jacente, fixez-la au mur avec une cheville à expansion et ses visses en utilisant les trous qui se trouvent à l'arrête de la hotte ou les étriers du couvercle.
8) Suspendre la hotte.
9) Vérifier, à travers le trou au fond, si la hotte est bien fixée aux crochets des chevilles fischer.
10) Régler la hauteur de la hotte à l'aide des vis situées sur les crochets des chevilles fischer.
11) Monter les grilles en acier ou le groupe encastrable.
12) Fixation du kit cheminée (fig. 8):
- fixer la bride (A) au mur, à une distance appropriée, à l'aide des vis fournies
- fixer la rallonge à la bride (A) à l'aide des vis fournies.
