FLEXSCAN S1701 - Monitor EIZO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	EIZO
Modelo	FLEXSCAN S1701
Tamaño de la pantalla	17 pulgadas (visible)
Resolución recomendada	1280 × 1024
Frecuencia de barrido (analógica)	Hasta 75 Hz (horizontal: ~80 kHz, vertical: 75 Hz)
Frecuencia de barrido (digital)	60 Hz (horizontal: ~64 kHz, vertical: 60 Hz)
Conectores de entrada de video	DVI-D y D-Sub mini de 15 pines
Entrada de audio	Mini jack estéreo
Salida de auriculares	Conector para auriculares
Altavoces integrados	Sí, con ajuste de volumen
Función de ajuste automático	Sí (para señal analógica: reloj, fase, posición)
Regulador de brillo automático	BrightRegulator (sensor de luminosidad ambiente)
Pie ajustable	Altura, inclinación, orientación (según modelo: EZ-UP, ArcSwing 2, etc.)
Bloqueo de seguridad	Compatible con Kensington MicroSaver
Alimentación	Cable de alimentación incluido, enchufe con toma de tierra, voltaje de red estándar
Consumo eléctrico	Típico para un monitor de 17": aproximadamente 35 W (no especificado con precisión)
Contenido del paquete	Monitor, cable de alimentación, CD-ROM (manuales), cable de señal digital FD-C39, cable de señal analógica MD-C87, cable de audio mini jack estéreo, funda para cables, tornillos de fijación M4×12 (4 piezas), manual de instalación, garantía
Seguridad	Uso en interiores únicamente, no obstruir las ventilaciones, desconectar en caso de humo o ruido anormal, usar enchufe con toma de tierra
Mantenimiento y limpieza	Evitar la introducción de líquidos, limpiar con un paño suave y seco, desconectar antes de limpiar
Idiomas disponibles	Francés, inglés, alemán, español, italiano, ruso, sueco, griego, neerlandés, etc. (manual multilingüe)

Preguntas frecuentes - FLEXSCAN S1701 EIZO

¿Cómo conectar dos ordenadores al monitor?

Utilice los conectores DVI-D y D-Sub. Presione la tecla de selección de señal de entrada para alternar entre las dos fuentes. Consulte el manual de usuario en el CD-ROM para más detalles.

¿Qué hacer si la pantalla no muestra nada y el indicador de encendido está azul?

Verifique el ajuste de ganancia (brillo/contraste). Si el problema persiste, apague el monitor unos minutos y luego enciéndalo de nuevo.

¿Cómo ajustar el brillo automáticamente?

El monitor está equipado con la función BrightRegulator que ajusta el brillo en función de la luz ambiente a través del sensor ubicado en la parte inferior. Para activarlo, consulte el menú de ajuste.

¿Puedo usar un pie o un brazo de soporte de terceros?

Sí, el monitor es compatible con soportes VESA. Utilice los tornillos M4×12 incluidos para fijar un brazo o un pie de otra marca.

El monitor emite una señal sonora anormal y olor a quemado, ¿qué hacer?

Desconecte inmediatamente el cable de alimentación y contacte a su distribuidor. No use el aparato defectuoso.

¿Cómo limpiar la pantalla?

Use un paño suave y seco. Evite cualquier líquido. Desconecte el monitor antes de limpiar. No use productos químicos.

¿Por qué se muestra el mensaje 'Sin señal'?

Verifique que el ordenador esté encendido y que el cable de señal esté correctamente conectado. Intente cambiar la fuente de entrada.

¿Cuál es la resolución óptima?

La resolución nativa es de 1280 × 1024 a 60 Hz (digital) o hasta 75 Hz (analógica). Use esta resolución para una imagen nítida.

¿Cómo ajustar el volumen de los altavoces?

Presione las teclas de volumen (arriba/abajo) en el panel frontal para mostrar el control deslizante de volumen, luego ajuste con las teclas + y -.

¿Se puede usar el monitor en orientación vertical?

Eso depende del pie. Con el pie ArcSwing 2 o un soporte VESA giratorio, puede girar la pantalla. Consulte el manual de usuario para las opciones.

MANUAL DE USUARIO FLEXSCAN S1701 EIZO

Manual de instalación

Important: Lea detenidamente este Manual de instalación, el Manual del usuario y la Hoja de asignaciones que encontrará en el CD-ROM para familiarizarse con las normas de seguridad y los procedimientos de uso. Conserve este manual para consultas posteriores.

Cuando lea las descripiones de las páginas 1 y 2, consulte las ilustraciones de las páginas i y 2 respectfully.

Asimismo, también的结果ly realize las operaciones con el monitor,msteadas consulta las ilustraciones de la pagsi i con la pagina abierta.

SÍMBOLOS DE SEGURIDAD

Este manual utilizes los SYMBOLS de seguridad que aparecen a continuacion. Contienen informacion importante. Lelagos detenidamente.

ADVERTENCIA No respetar la información de una ADVERTENCIA puede provocar heridas graves y suponer un riesgo para la integridad FPGA.		PRECAUCÍN No respetar la información de una PRECAUCÍN puede provocar heridas leves y/o daños materiales o en el equipo.
	Indica una acción no permitida.	●	Indica una'action que se debe realizar obligatoriamente.

PRECAUCIONES

ADVERTENCIA

Si launidad empieza a oler a quemado, hacer ruidos extraños o sale humano de ella, desconecte inmediamente todas las conexiones de alimentación ypongase en contacto con su distribuidor.

Intentar usar una unidad defectuosa puede provocar un incendio, una descarga electrica o daños en el equipo.

Utilice el cable de alimentacion que se adjunta y conectelo a la toma de corriente estandar de su País.

Asegürese de no superar el voltaje nominal del cable de alimentación. De lo contrario, podía producirse un incendio o una descarga electrica.

Mantenga los objetivos pequeños y los liquidos alejados de la unidad.

Sialgun objecto(PC)pequeo cae por la ranura de ventilacion o se derramaalgunliquido en su interior能把 provocar un incendio,una descargaelectrica o daños en el equipo.Si cae un objecto o se derrama unliquido Dentro de la unidad,desconectela inmediatamente. Aseguese de que un technician综合素质 revise la unidad antes de volver autilizarla.

Instale la unidad en una ubicacion apropiada.

De lo contrario, podra producirse un incendio, una descarga electrica o danos en el equipo.

• No la instale en el exterior.
• No la instale en ningún medio de transporte (barco, avión, trenes, automóviles, etc.).
• No la instale en un entorno con humedad o con polvo.
• No la instale en unaubicaciondonde el vapor entre en contacto directo con la pantalla.
• No la instaleURT de humidificadores o de aparatos que generen calor.

El equipo debe conectarse a una toma de corriente con connexion a tierra.

De lo contrario, podría producirse un incendio o una descarga electrica.

PRECAUCION

No tape las ranuras de ventilacion del aparato.

• No coloque nunca objeto sobre las ranuras de ventilación.
• No instale launidad en un espacio cerrado.
• No utilise launidad en posición horizontal ni Boca abajo.

Cubrir las ranuras de ventilación impide una ventilación adecuada youlda provoc un incendio,una descarga electrica o daños en el equipo.

Utilice una toma de corriente de fácil acceso.

De esta manière pourrait desconectar la corriente de forma rápida si surgealgún problema.

Información sobre el Manual de instalación, el Manual del usuario y las hojas de specifications

Manual de instalación (this manual)	Información sobre la红线 conexión alordenador y lautilización del monitor.
Manual del usuario, hoja de specifications (• Archivo PDF incluido en el CD-ROM*)	Información sobre ajustes de pantalla, parámetros yspecifications.

• Es besoin tener instalado Adobe Reader.
• Las asignaciones del producto varian en func tion del area de venta. Compruebe que la hoja de especificaciones está escrita en el idioma del areal de adquisacion del producto.

Consulte la page ii para cada uno de los elementos siguientes.

1 Sensor

• El sensor detecta el brillo ambiental. Funcion BrightRegulator (Regulador de brillo) (pagina 7)

2a Botón de control de volumen (reducir)1
- Muestra el menu de configuración del volumen para reducir el volumen (頁目 6).
2b Botón de ajuste del brillo (abajo)2
- Muestra el menu de ajuste del brillo para disminuir el brillo (pagina 7).
3a Botón de control de volumen (aumentar)1
- Muestra el menu de configuración del volumen para augmentar el volumen (頁目 6).
3b Botón de ajuste del brillo (arriba)2
- Muestra el menu de ajuste del brillo para augmentar el brillo (pagina 7).
4 Botón de selección de la seals de entrada
- Alterna la visualización de las señales de entrada cuando se conectan dos ordinadores al monitor.
5 Botones de control (izquierda, derecha)
- Selección un elemento de ajuste o aumento/disminuye los values ajustados en los ajustes avanzados mediante el Menu de configuración (頁面7).
- Muestra la pantalla de ajuste del brillo*1 (pagina 6)
6 Botón Intro
- Muestra el Menu de configuración, confirmma los ajustes de los elementos en la pantalla de menu y guarda los elementos ajustados.
7 Botón de alimentación
- Enciende o apaga launidad.
8 Indicador de alimentación
- Indica el estado operativo del monitor.
Azul : En funciona
Apagado : Desconectado
Naranja : Ahorro de energia
9 Ranura de bloqueo de seguridad
- Estebloqueo admite elsystemade seguidad MicroSaver deKensington.
10 Soporte
- Consulte la página 3, 5.
11 Conectores de numeral de entrada
- Izquierdo: Conector DVI-D/Derecho: Miniconector D-Sub de 15 contactos.
12 Minitoma estéreo1
- Conecta el cable de la minitoma estéreo.
13 Toma de auriculas*1
- Conecta los auriculares.
14 Altavoz1
- Fuente de emisión de audio.
15 Portacables
- Cubre los cables del monitor.
16 Conector de alimentación
- Conecta el conector de alimentación

Contenido del embalaje

Compruebe que los elementos seguides esten incluidos en el embalaje. Pongase en contacto con su distribuidor si algo de los elements no aparece o aparece dañado.

NOTA

• Conserve la caja y los materiales de embalaje para utiliserlos en posibles futuros transporte del monitor.

Consulte la page i para cada uno de los elementos siguientes.

1 Monitor
2 Cable de alimentación
3 EIZO LCD Utility Disk (CD-ROM)

• Manual del usuario, hoja de specifications

4 Manual de instalación (este manual)
5 Garantía limitada
6 Tornillos de lijacion: M4 x 12 mm 4 un.

(para los brazos o soportes de otros fabricantes)

7 Cable de senal digital (FD-C39)
8 Cable de senal analógica (MD-C87)
9 Cable minitoma estéreo*1
10 Portacables (soporte EZ-UP)

Instalación/almacenimiento del monitor con soporte EZ-UP

Si ha adquirido el monitor con soporte EZ-UP, realice los procedimientos indicados a continuacion para instalarlo y almacenarlo.

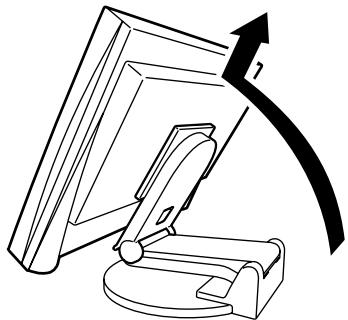

Instalacion del monitor

Para instalar el monitor, sujete la parte del panel con ambas manos y levante el monitor en la direccion de la flecha hasta que oiga un click. Si lo oye, significa que el bloqueo del soporte del monitor está fjado correctamente y que pude utiliser monitor.

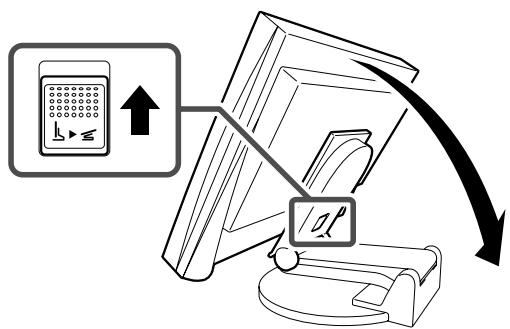

Almacenamento del monitor

Deslice el mando de "desbloqueo" hacía arriba para liberar el bloqueo. Deje caer la parte del panel del monitor hacíayersalmacenele monitor del modo que quede plagado.

Precaución

• No utilise el soporte EZ-UP en estado pledado.
• Tenga cuidado cuando libere el bloqueo, ya que el monitor podra caerse o pillarle los dedos, y provocar lesiones o dañar el monitor.

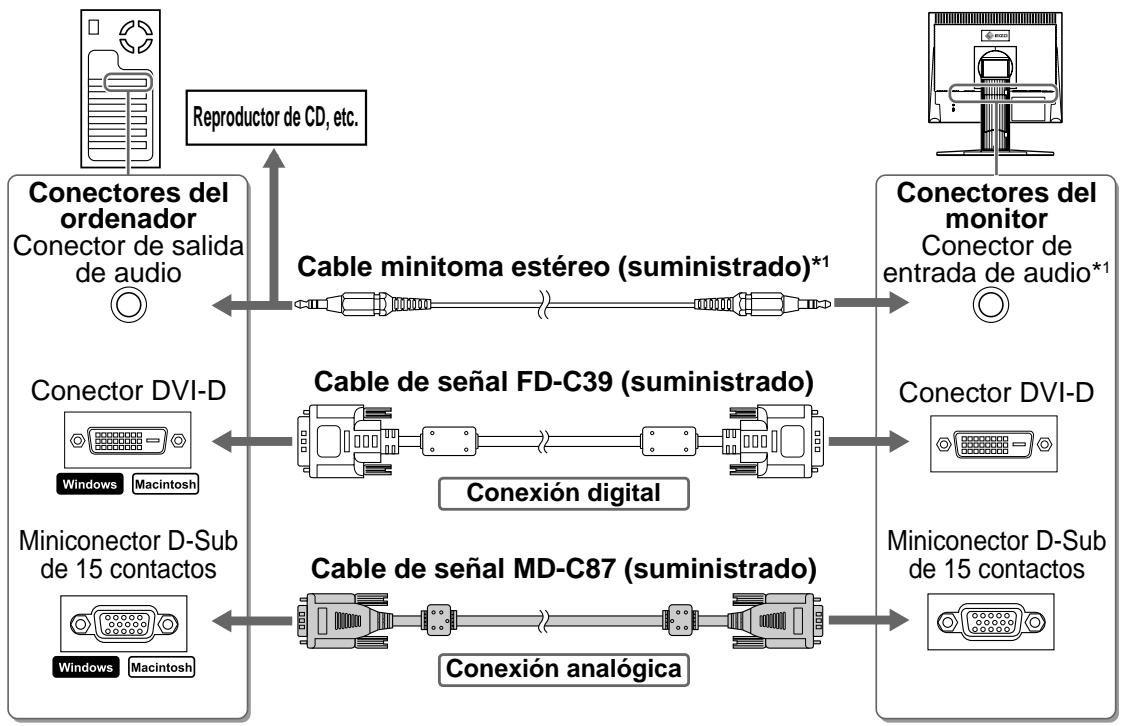

Conexión de los cables

Atencion

• Al reemplazar su antiguo monitor, y antes de conectar el nuevo monitor al ordinador, asegúrese deCambiar la configuración de la resolución y de la Frequencia vertical en el ordinador para ajustarla a los parámetros disponibles del nuevo monitor, consultando la tabla de resolutions que encontrará en la Hoja de specifications en el CD-ROM.

NOTA

• Para conectar dos ordinadores al monitor, consulte el Manual del usuario en el CD-ROM.

1 Compruebe que la alimentacion del monitor y del ordinador está desactivada.
2 Conecte el monitor al ordinador con un cable de senal hacer como Indoor conectores.

Una vez connectados los conectores del cable, apriete los tornillos de los conectores para fjar la connexion.

3 Enchufe el cable de alimentacion a una toma de corriente y el conector de alimentacion al monitor.

Resoluciones/frecuencias compatibles

Utilice el monitor con la resoluzione recomendada que se muestra a continuacion.

Señal	Resolución	Frecuencia	Frecuencia de punto	Comantarios
Analógico	1280 × 1024	~ 75 Hz	135 MHz (Máx.)	VESA
Digital	1280 × 1024	60 Hz	108 MHz (Máx.)	VESA

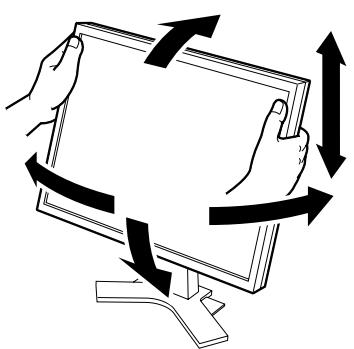

Ajuste de la alta y el ángulo de la pantalla

Es possible ajustar la alta, la inclinacion y el giro de la pantalla para促成 una posicion de trabajo adecuada.

Soporte de alta regulable

Sujete el monitor con las manos a ambos lados para ajustar la pantalla hacia arriba, hacía abajo, hacía la izquierda o hacía la derecha.

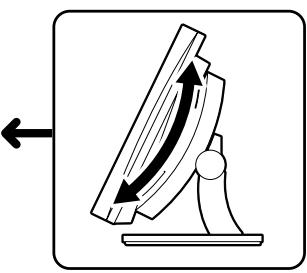

Soporte de inclinación

Sujete el monitor con las manos aodos lados para regular el angulo de la pantalla.

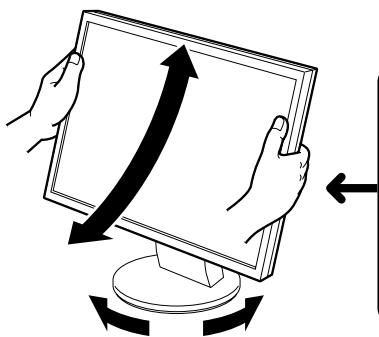

Sopporté ArcSwing 2

Sujete el monitor con las manos aodos lados paraaabstara la pantalla de unladoaOtro,hacia la izquierda o hacla derecha.

Sopporté EZ-UP

Sujete el monitor por los bordes izquierdo y derecho con ambas manos paraJKLM de la pantalla mediante movimientos hacía arriba, hacía abajo, hacía la izquierda y hacía la derecha.

Visualización de la pantalla

1 Pulse ① para encender el monitor. Encienda el ordinador.

El indicator de alimentacion del monitor se iluminar en azul y aparecera laImagen de la pantalla.

2 Al encender el monitor y el ordinador por primera vez con una seals anomalica, la referencia de Autoajuste ajustará el reloj, la fase y la posición de la pantalla automatistically.

Al utilizes la seals digital, las imagenes se muestran correctamente basandose en los datos preajustados del monitor.

Atencion

• Aparece "Auto in progress" durante la funciona de Autoajuste.
• Apane el monitor y elordenador despues deutilizarlos. Para ello,desenchufe el cable de alimentacion del monitor.

Ajuste del volumen del altovoz

1 Pulse o

Aparece la pantalla de ajuste del volumen del altovoz.

2 Ajuste el volumen del altovoz con o .

Pantalla de ajuste del volumen del altovoz

Ajuste del brillio

Con el modelo de altovoz aplicado

1 Pulse

Aparece la pantalla de ajuste del brill.

2 Ajuste el brillo con

Pulse l para dar más brillo a la pantalla o l para oscurecerla.

3 Cuando obtenga el brillo deseado, pulse () .

De este modo se guarda el brillo especialcido.

Ventana de ajuste del brill

Con el modelo de altavoz no aplicado

1 Pulse o

Aparece la ventsa de ajuste del brillo.

2 Ajuste el brillo con o .

Pulse para dar más brillo a la pantalla o para oscurecerla.

Nota

• La pantalla se ajustará de forma automática al brilloADEducado que el entorno acepe y que el sensor de la parte inferior del monitor detecta el brillo del entorno con la referencia BrightRegulator (Regulador de brill).

Para Obtener información más detallada, consulte el Manual del usuario del CD-ROM.

Ejecución de la configuración/ajustes avanzados

Los ajustes avanzados de pantalla o de color y otros ajustes peuvent realizarse mediante el Menu de configuración.

Para Obtener información más detallada sobre cada función de configuración, consulte el Manual del usuario del CD-ROM.

Menu de configuración

Los ajustes de la configuración.baidu se han completado. Paraaabstarla configuracion avanzada, consulte el Manual del usuario en el CD-ROM.

Problema: no se muestra ningunaImagen

Si no se muestra ningunaImagen en el monitor tras pagar las soluciones propuestos,pongase en contacto con su distribuidor local.

1. Compruebe el indicator de alimentacion.

Síntoma	Estado	Posible causa y solución
No aparece ningunaImagen	El indicator de alimentación no se ilumina.	Compruebe que el cable de alimentación está connectado correctamente. Si el problema persististe, apague el monitor durante algunos instantos y, a continuación, vuelva a encenderlo. Pulse ◎ de nuevo.
	El indicator de alimentación se ilumina en azul.	Compruebe el ajuste de ganancia*.
	El indicator de alimentación se ilumina en naranja.	Utilizar el ratón o el teclado del ordinador.

• Para Obtener detailles sobre el ajuste de ganancia, consulte el Manual del usuario del CD-ROM.

2. Compruebe el mensaje de error de la pantalla.

Este tipo de mensajes aparecen cuando la seals de entrada no es correcta, excepte el monitor este funciona.

Síntoma	Estado	Posible causa y solución
Signal Check Analog No Signal	La señ de entrada no se ha recibido correctamente.	Compruebe si el ordinador está encendido.
		Compruebe si el cable de SCNal está correctamente connectado al ordinador.
Signal Error Digital fD:162.0MHz fH:75.0kHz fU:60.0Hz	La Frequencia de la seals está fuera del rango admitido. La Frequencia de la seals incorrecta aparecerá en rojo.	Utilice el software de la tarjeta grafica para selectionar un modo adecuado. Consulte el manual de la tarjeta grafica para Obtener más información.
