About this manual / Infos zu.thisem Handbuch / A propos de ce manuel / Acerca de este manual / Informazioni sul presente manuale / Omenna handbook / Ppnoopipic yia uio to euyxipio/06 3tom pykoobocbe / 关于本手册

När du lasser beskrivningarna på sidan 1 och 2, se illustrationerna på sidan 1 respektive 2.

Det ar även till hjälp att titta på illustrationerna;nar du ska använda skärmen.

OtauiaeTe Tc eptypapec oic 0e.1 Kt2, aatpeEe Tc i cvtioe Ekoevc otic 0e.1 Kt2.

Eionc, mopetie va exet avoiktn n 6e. i yua vba Ieene t cekovc ka va xpnouonoiote tn oovn.

PnH TteHHn OIIncAHn Ha ctp.1 n 2 cm. pHCyHKn Ha ctp.i n 2 COOTBeTCTBeHHO.

OIIepaHnC MOHHTOpOM TAKKHe JIYUHIE BbIIOJIHrTb, IJIyHa pHcyHKn Ha cTp.ii H Iepka cTpaHHuOTkPbITOn.

Den har manualen anvander sakerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant.

VARNING Om informationen i en WARNING inte förljs kan det + resultera i allvarliga skador som kan vara livshotande.		FÖRSIKTIGHET Om uppmaningen FÖRSIKTIGHET inte förljs finns det risk För person- ellerprodukskador.
	Indikerar en forbjuden ötgård.	●	Indikerar en obligatorisk ötgård som måste utföras.

FÖRSIKTIGHETSÅTGÄRDER

WARNING

Om encheten avger rök, luktar brant aller ger ifrån sig ovanliga ljud skall alla strömansluttingar kopplas ur genast. Kontakta sedan din Återförsäljare.

Försök att använda en enchet som ár felaktig kan leda till brand, elektriska stötar eller skador på utrustning.

Använd den medfoljande sladden och anslut den till att standardeluttag.

Försädra dig om att du häller dig inom markspänningen für sladden. Om detta inte atfoljs kan det orsaka brande aller elektriska stötar.

Undvik att komma i kontakt med encheten med sma foremål erler vätska.

Små foremål som av misstag faller in genom ventilationsöppningarna i kapan erller spill kan orsaka brand, elektriska stötar eller skador på utrustning. Om att foremål erller vätska hamnar innanfor kapan skall den koplas ur omedelbart. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.

Placera encheten på attl lampligt stalle.

Om detta inte atfoljs kan det orsaka brand, elektriska stotar eller skador på utrustning.

• Använd inte encheten utomhus.
• Använd inte encheten i fordon (fartyg, flygplan, tag eller bilar etc.).
• Använd inte,enheten i en dammigEller fuktig miljö.
• Placera inte encheten sö att ängakommen direkt paskärmen.
• Placera inte encheten nara varmeelement aller luftfuktare.

Utrustningen maste vara ansluten till ett jordat uttag.

Om detta inte atfoljs kan det orsaka brand eller elektriska stotar.

FÖRSIKTIGHET

Blockera inte ventilationsöppningarna i kapan.

• Placera inga foremål på ventilationsöppningarna.
• Installera inte encheten i ett slutet utrymme.
• Använd inte encheten liggande aller upp och ner.

Genom att blockera ventilationsöppningarna forhindras tillräckligt luftflöde vilket kan orsaka brand, elektriska stötar eller skada på utrustning.

Använd ett strömuttag som är lätt att komma át.

Detta sakerstaller att det ar latt att koppla ur enheten om det skulle uppstä problem.

Om installationshandboken, bruksanvisningen och specifikationsbladet

Installationshandboken (denna handbok)	Beskriver grundinformation från anslutning av skärmen till en dator till användning av skärmen.
Bruksanvising, specifikationsblad (·Pdf-fil på CD-skivan*)	Beskriver applikationsinformation sä som skärmjusteringar, inställningar och spekifikationer.

• Kräver att Adobe Reader ar installerat.
• Produktspecifikationerna varierar i olika forsaljningsområden. Kontrollera att specifikationsbladet ar skrivet på språkset inköpsområdet.

Se sidan ii for varje alternative nedan.

1 Sensor

• Sensorn känner av ompgivande lusstyrka. Funktion für lusstyrkereglering (sidan 7)

2a Knapp for volymjustering (ner)\*1

• Visar menyn for installng av ljusstyrka dar det gár att minska ljusstyrkan. (sidan 6)

2b Knapp fürinstalling av Ijusstyrka (ner)\*2

• Visar menyn for installng av ljusstyrka dar det gár att minska ljusstyrkan. (sidan 7)

3a Knapp for volymjustering (upp)*1

• Visar(OP)n for installing n av lusstyrka darr det garr att oka lusstyrkan. (sidan 6)

• Visar menyn forinställning av lusstyrka där det gär att öka lusstyrkan. (sidan 7)

4 Knapp für val av signalingång

• Växlar mellan ingängssignalerna om två datorer är anslutna till skärmen.

5 Manöverknappar (vänster, höger)

• Valjer ett justeringsalternativ erler ökar/minskar justerade varden i avancerade justeringar i menyn Justeringar (sidan 7).
• Visar skärmen für justering av ljusstyrka*1 (sidan 6)

6 Knappen Enter

• Visar menyn Justeringar och bestämmer alternative på skärmen och sparar justerade varden.

7 Strömbrytaren

• Slár på och stänger av strömmen.

8 Strömindikator

• Visar skärmens driftsstatus.

Blå: Skärmen används Av: Strömmen av Orange: Energisparläge

• Vänster: DVI-D-anslutning /Höger: D-sub minianslutning med 15 stift.

12 Ministereokontakt*1

• Ansluter kabeln for ministerereokontakten.

13 Hörlursanslutning*1

• Ansluter hörurarna.

14 Högtalare*1

Kalla for audioutgang.

15 Kabelhällare

• Täcker skärmens kablar.

16 Nätanslutning

• Inkoppling till stromkällan

Förpackningens innehäll

Kontrollera att följande artiklar finns i forpackningen. Om nagonting saknas skall du kontakta din lokala Återförsäljare. OBS!

• Behçalldkartongen och emballageforframtidaforflyttningaravskärmen.

Se sidan i for varje altemativ nedan.

1 Skärmen
2 Natsladd
3 EIZO LCD Utility Disk (CD-skiva) - Bruksanvisning, specificationsblad
4 Installationshandbok (denna handbook)
5 Garantisedel
6 Monteringsskruvar: M4 × 12 mm 4 st. (für stativ och konsoler som tillhör andra tillverkare)
7 Digital signalkabel (FD-C39)
8 Analog signalkabel (MD-C87)
9 Kabel med ministereokontakt*1
10 Kabelhällare (EZ-UP stativ)

När du har köpt skärmen med EZ-UP stativ sca du utföra installation ellr forvara skärmen enligt följande anvisningar.

Installera skärmen

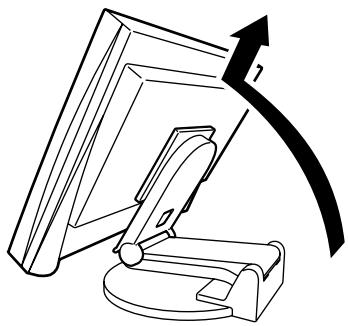

För att installerera skärmen lyfter du på skärmen i pilens riktning och häller panelen med báda händerna tills du hörett klick. Nár det klickar ár skärmen sækert på plats och du kan använda den.

Förvara skärmen

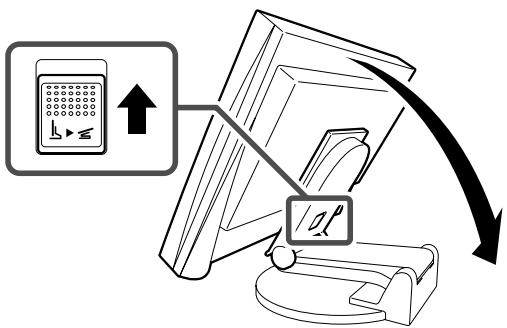

För knappen "Unlock" i riktningen uppät für att lossa spärren. Luta paneldelen på skärmen bakåt och forvara skärmen som i invikt läge.

Försiktigkeit

• Använd inte EZ-UP stativ vid följande Förhällanden.
• After att sparren har lossats, forsiktigt sa att inte skärmen faller erler du klämmer fingrarna. Detta kan leda till skada på skärmen eller dig.

Att ansluta kablarna

Observera

• När du ersätter den aktuella skärmen med en ny sca du äandra datorinställingarna for upplösning och vertikal frekvens till dem som finns tillganglga for skärmen, enligt upplösningstabellen (Specificationer på CD-skivan) innan du ansluter till datorn.
  OBS!
• För information om hur du ansluter de báda datorerna till skärmen, se bruksanvisningen på CD-skivan.

1 Kontrollera att monitorn och datorn ar avstängda.

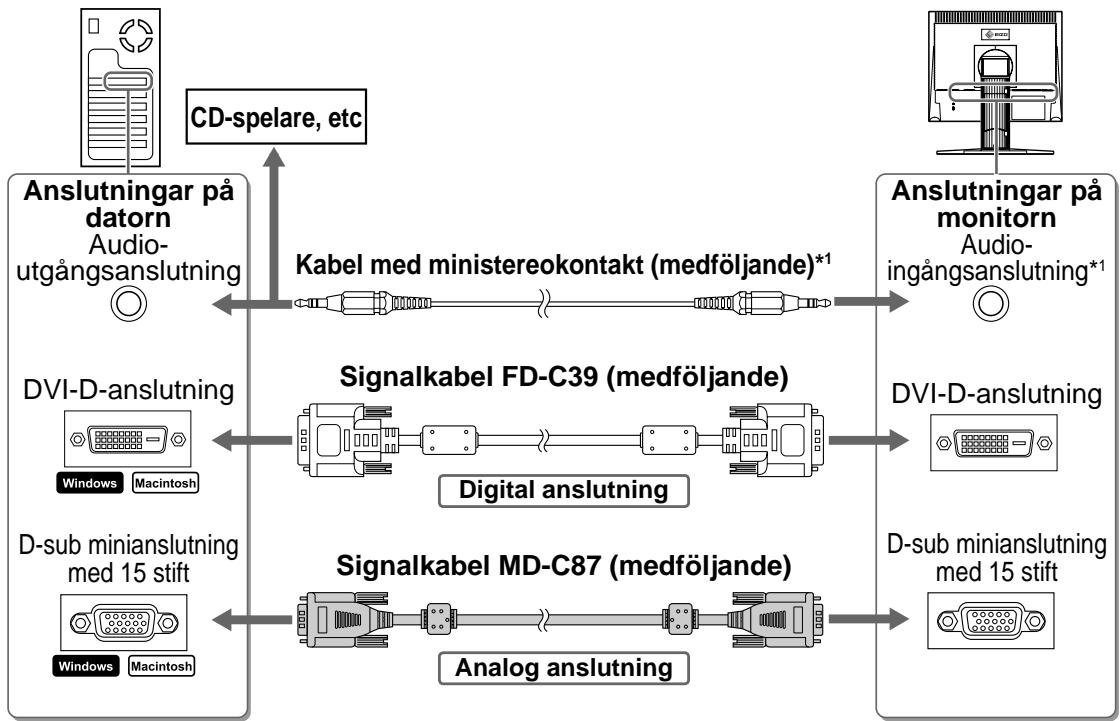

2 Anslut monitorn till datorn med en signalkabel som passar ansluttingarna.

After att du anslutit kabelansluttingarna skall du dra at skruvarna for att sakra anslutningen.

3 Koppla in natsladden i ett vagguttag och till strömanslutningen på skärmen.

Kompatibla upplösninger/frekvenser

Använd skärmen med rekommenderad upplösning enligt nedan.

Signal	Uplösning	Frekvens	Klocka	Anmärkningar
Analog	1280 × 1024	~ 75 Hz	135 MHz (Max.)	VESA
Digital	1280 × 1024	60 Hz	108 MHz (Max.)	VESA

Justera skärmhöjd och vinkel

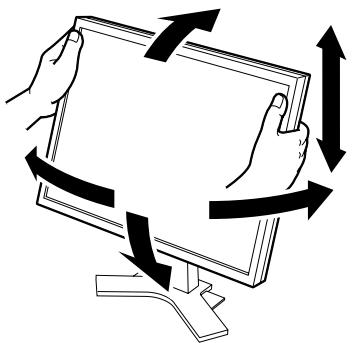

Justera skärmhöjd, lutning och vridning av skärmen till bösta lige for arbete.

Höjdinställbart stativ

Häll skärmen med bada
händerna i höger och vänster
kant nar du sca justera den
uppät, nedät, at vänster eller
at höger.

Lutningsstativ

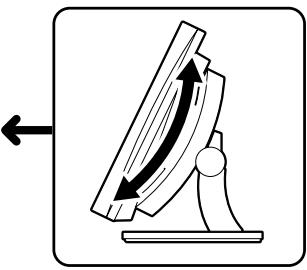

Häll skärmen med bada händerna i höger och vänster kant narr du skajustera skärmvinkeln.

ArcSwing 2-stativ

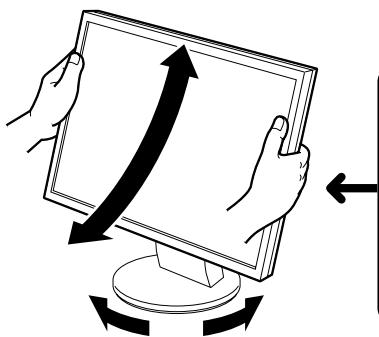

Häll skärmen med báda händerna i höger och vänster kant nar du sca justera den till och fråsam tät vänster eller höger.

EZ-UP stativ

Häll skärmen på vänster och höger sida med bada händerna für att justera vinkeln och für den uppat, nedat, at vänster och höger.

Visa skärmen

Tryck på öfor att sätta på monitorn. Sätt på datorn.

Skärmens strömindikator lyser blätt och skärmens bild visas.

2 När datorn och skärmen slås på För Första gängen med analog signal kommer Funktionen med automatisk justering automatiskt att justera tid, fasfrekvens och visningplacering.

När du använden den digitala signalen visas Bilder utifrän Förinställd skärmdata.

Observera

• Vid användning av fonctionen autojustering visas meddelandet "Auto in progress".
• Stäng av skärmen och datorn Norway använd dem. Genom att dra ut natsladden stängs skärmens strömförsjnng helt.

Justera högtalarvolymen

Tryck påEller

Justeringen für högtalarvolymen visas på skärmen.

2 Justera högtalarvolumen med 念 aller

Skärmen for justering av högtalarvolym

Ställa in skärmens ljusstyrka

För högtalarmodellen

1 Tryck på eller

Skärmen für justering av lusstyrka visas.

2 Justera Ijusstyrkan med eller

Tryck på © for att góra skármen ljusare eller på © for att góra den mörkare.

3 Tryck på © vid önskad ljusstyrka.

Den valda Ijusstyrkan sparas.

Fönstret für justering av Ijusstyrka

För ej högtalarmodellen

Tryck påEller

Fönstret für justering av lusstyrka visas.

2 Justera Ijusstyrkan med 念 eller

Tryck på for att gora skarmen ljusare eller på for att gora den morkare.

Obs!

• Skärmen justeras automatiskt sö den fär bösta lusstyrka. Sensorn på den nedre sidan av skärmen känner av det omgivande ljuset med Funktionen BrightRegulator.

Mer information finns i bruksanvisingen som ligger på CD-skivan.

Att genomföra avanceradeinställningar/justeringar

Avancerade justeringar av skärmen eller färger och olika inställninger ar tillgangliga i Justeringsmenyn.

För information om justeringsfunktionerna, se bruksanvisningen på CD-skivan.

Justeringsmeny

Grundinställningarna och inställingarna utförs. För information om hur du gör avancerade inställingar, se bruksanvisningen på CD-skivan.

Om det inte visas nàgon bild på skärmen after att du genomfört foljande Åtgårder skall du kontakta din lokala Återförsäljare.

1. Kontrollera strömindikatorn.

Symptom	Status	Möjlig orsak och ätgård
Ingen bild	Strömindikatorn tänds inte.	Kontrollera att nättladden är riktigt ansluten.Om problemet kvarstår skall du stänga av skärmen i ett par minutes och slå på den iven.Tryck på Ⓞigen.
	Strömindikatorn lyser blätt.	Kontrollera inställingen av gain*.
	Strömindikatorn lyser orange.	Använda datorns mus och tangentbord.

• Mer information om justering av gain finns i brauksanvisingen på CD-skivan.

Dessa meddelanden visas när den inkommande signalen ar felaktig även om skärmen fungerar.

Symptom	Status	Möjlig orsak och ätgård
Signal Check Analog No Signal	Den inkommande signalen mottas inte på rätt sätt.	Kontrollera att datorn är pâslagen.
		Kontrollera att signalkabeln är riktigt ansluten till datorn.
Signal Error Digital fD:162.0MHz fH:75.0kHz fU:60.0Hz	Signalfrekvensen är utanfor specifikationerna. Felaktig signalfrekvens visas i rött.	Ändra lage till att passande genom att använda grafikkortets mjukvara. Se grafikkortets bruksanvisning fürytterligare information.
