Type de produit	Moniteur LCD
Marque	EIZO
Modèle	FLEXSCAN S1701
Taille de l'écran	17 pouces (visible)
Résolution recommandée	1280 × 1024
Fréquence de balayage (analogique)	Jusqu'à 75 Hz (horizontale : ~80 kHz, verticale : 75 Hz)
Fréquence de balayage (numérique)	60 Hz (horizontale : ~64 kHz, verticale : 60 Hz)
Connecteurs d'entrée vidéo	DVI-D et D-Sub mini 15 broches
Entrée audio	Mini-prise stéréo
Sortie casque	Prise casque
Haut-parleurs intégrés	Oui, avec réglage de volume
Fonction de réglage automatique	Oui (pour signal analogique : horloge, phase, position)
Régulateur de luminosité automatique	BrightRegulator (capteur de luminosité ambiante)
Pied réglable	Hauteur, inclinaison, orientation (selon modèle : EZ-UP, ArcSwing 2, etc.)
Verrouillage de sécurité	Compatible Kensington MicroSaver
Alimentation	Cordon d'alimentation fourni, prise avec terre, tension secteur standard
Consommation électrique	Typique pour un moniteur 17" : environ 35 W (non spécifié précisément)
Contenu de l'emballage	Moniteur, cordon d'alimentation, CD-ROM (manuels), câble signal numérique FD-C39, câble signal analogique MD-C87, câble audio mini-prise stéréo, enveloppe de câble, vis de fixation M4×12 (4 pièces), manuel d'installation, garantie
Sécurité	Utilisation en intérieur uniquement, ne pas obstruer les ventilations, débrancher en cas de fumée ou bruit anormal, utiliser prise avec terre
Entretien et nettoyage	Éviter l'introduction de liquides, nettoyer avec un chiffon doux et sec, débrancher avant nettoyage
Langues disponibles	Français, anglais, allemand, espagnol, italien, russe, suédois, grec, néerlandais, etc. (notice multilingue)

FOIRE AUX QUESTIONS - FLEXSCAN S1701 EIZO

Comment connecter deux ordinateurs au moniteur ?

Utilisez les connecteurs DVI-D et D-Sub. Appuyez sur la touche de sélection du signal d'entrée pour basculer entre les deux sources. Consultez le manuel d'utilisation sur le CD-ROM pour plus de détails.

Que faire si l'écran n'affiche rien et le voyant d'alimentation est bleu ?

Vérifiez le réglage de gain (luminosité/contraste). Si le problème persiste, mettez le moniteur hors tension quelques minutes puis rallumez-le.

Comment régler la luminosité automatiquement ?

Le moniteur est équipé de la fonction BrightRegulator qui ajuste la luminosité en fonction de la lumière ambiante via le capteur situé en bas. Pour l'activer, consultez le menu de réglage.

Puis-je utiliser un pied ou un bras de support tiers ?

Oui, le moniteur est compatible avec les supports VESA. Utilisez les vis M4×12 incluses pour fixer un bras ou un pied d'une autre marque.

Le moniteur émet un signal sonore anormal et une odeur de brûlé, que faire ?

Débranchez immédiatement le cordon d'alimentation et contactez votre revendeur. N'utilisez pas l'appareil défectueux.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec. Évitez tout liquide. Débranchez le moniteur avant le nettoyage. N'utilisez pas de produits chimiques.

Pourquoi le message 'No Signal' s'affiche-t-il ?

Vérifiez que l'ordinateur est allumé et que le câble de signal est correctement connecté. Essayez de commuter la source d'entrée.

Quelle est la résolution optimale ?

La résolution native est de 1280 × 1024 à 60 Hz (numérique) ou jusqu'à 75 Hz (analogique). Utilisez cette résolution pour une image nette.

Comment régler le volume des haut-parleurs ?

Appuyez sur les touches de volume (haut/bas) sur le panneau avant pour afficher le curseur de volume, puis ajustez avec les touches + et -.

Le moniteur peut-il être utilisé en orientation portrait ?

Cela dépend du pied. Avec le pied ArcSwing 2 ou un support VESA pivotant, vous pouvez faire pivoter l'écran. Consultez le manuel d'utilisation pour les options.

MODE D'EMPLOI FLEXSCAN S1701 EIZO

Manuel d'installation

Important : Veuillez lire attentivement ce Manuel d'installation ainsi que le Manuel d'utilisation et les caractéristiques techniques inclus sur le CD-ROM, afin de vous familiariser avec ce produit et de l'utiliser efficacement et en toute sécurité. Conservez ce manuel pour toute référence ultérieure.

Pied réglable en inclinaison /

Support de inclinacion regulable /

Pied réglable en hauteur /

Support de hauteur réglable /

Lorsque vous lisez les descriptions des pages 1 et 2, reportez-vous aux illustrations des pages i et 2, respectivement.

Il peut également être utile d'utiliser le moniteur en vous référant aux illustrations de la page ii dépliée.

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.		ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.		Indique une action obligatoire à suivre.

Avertissement

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons d'alimentation et prenez contact avec votre revendeur.

Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.

Utilisez le cordon d'alimentation fourni pour le branchement sur la prise d'alimentation standard dans votre pays.

Vérifiez la tension d’épreuve du cordon d’alimentation. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon d'alimentation. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Choisissez bien l'emplacement du moniteur.

Il y a des risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.).
• Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
• Ne pas installer l'appareil dans un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Attention

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d’empêcher une circulation d'air normale, et d’entraîner un incendie ou d'autres dégâts.

Utilisez une prise d'alimentation facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

À propos du manuel d'installation, du manuel d'utilisation et des caractéristiques techniques

Manuel d'installation (Ce manuel)	Décrit les informations de base depuis la connexion du moniter à l'ordinateur jusqu'à l'utilisation du moniter.
Manuel d'utilisation, caractéristiques techniques (• Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d'application telles que les réglages d'écran, la configuration et les caractéristiques techniques.

• Installation du logiciel Adobe Reader nécessaire.
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifie que les caractéristiques techniques sont rédigées dans la langue de la région d'achat de l'appareil.

1 Capteur

• Détecte la luminosité ambianté grâce à la fonction de régulation de la luminosité BrightRegulator (page 7).

2A touche de commande du volume (bas)*1

• Permet d'afficher le menu de réglage du volume pour baisser le volume (page 6).

2B touche de réglage de la luminosité (bas)*2

• Permet d'afficher le menu de réglage de la luminosité pour diminuer la luminosité (page 7).

3A touche de commande du volume (haut)*1

• Permet d'afficher le menu de réglage du volume pour augmenter le volume (page 6).

3B touche de réglage de la luminosité (haut)*2

• Permet d'afficher le menu de réglage de la luminosité pour augmenter la luminosité (page 7).

4 Touche de sélection du signal d'entrée

• Permet de commuter entre les signaux d'entrée de l'affichage lorsque 2 ordinateurs sont connectés au moniteur.

5 Touches de commande (gauge, droite)

• Permet de sélectionner un élément de réglage ou d'augmenter/diminuer les valeurs définies pour des réglages avancés à l'aide du menu de réglage (page 7).
• Permet d'afficher l'écran de réglage de la luminosité*1 (page 6)

6 Touche de validation

• Permet d'afficher le menu de réglage, de sélectionner un élément sur l'écran de menu et de sauvegarder les valeurs de réglage.

7 Touche d'alimentation

• Mets l'appareil sous tension/hors tension.

8 Voyant d'alimentation

• Indique l'état de fonctionnement du moniteur.

Bleu : En fonctionnement Éteint : Hors tension Orange : Économie d'énergie

9 Fente pour le verrouillage de sécurité

• Compatible avec le système de sécurité MicroSaver de Kensington.

10 Pied

Voir page 3, 5.

11 Connecteurs de signal d'entrée

• Gauche : Connecteur DVI-D / Droite : Connecteur D-Sub mini à 15 broches.

• Permet de raccorder le câble à mini-prise stéréo.

13 Prise pour casque*1

• Permet de raccorder un casque.

14 Haut-parleur*1

• Permet de diffuser une source audio.

15 Enveloppe de câble

• Protège les câbles du moniteur.

16 Connecteur d'alimentation

• Permet de raccorder le connecteur d'alimentation

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abîmé.

Remarque

• Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Pour chaque élément décrit ci-dessous, veuillez vous reporter à la page i.

1 Moniteur 2 Cordon d'alimentation 3 EIZO LCD Utility Disk (CD-ROM)

• Manuel d'utilisation, caractéristiques techniques

4 Manuel d'installation (ce manuel) 5 Garantie limitée 6 Vis de fixation : M4 x 12 (mm) 4 pièces

(pour un bras de support ou un pied d'une autre marque)

7 Câble de signal numérique (FD-C39) 8 Câble de signal analogue (MD-C87) 9 Câble à mini-prise stéréo*1 10 Enveloppe de câble (pied EZ-UP)

Installation/rangement du moniteur avec le pied ez-up

Si vous avez acheté un moniteur avec un pied EZ-UP, veuillez suivre les procédures d'installation et de rangement ci-dessous.

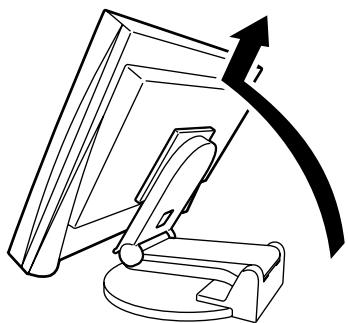

Installation du moniteur

Pour installer le moniteur, relevez la partie écran du moniteur dans le sens de la flèche avec les deux mains, jusqu'au déclic de mise en place. Le pied du moniteur est ainsi verrouillé, permettant un usage parfaitement sécurisé du moniteur.

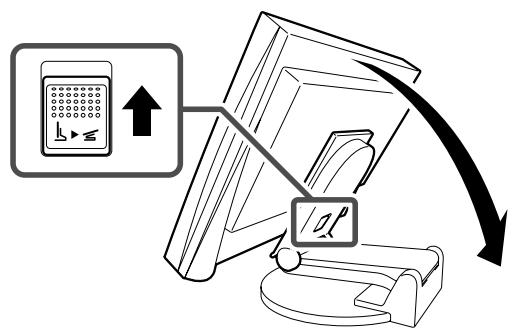

Rangement du moniteur

Faites glisser le bouton de sécurité vers le haut pour déverrouiller le moniteur. Abaissez la partie de l'écran du moniteur jusqu'en bas, puis rangez le moniteur en position pliée.

Attention

• N'utilisez pas le pied EZ-UP en position pliée.
• Une fois la sécurité déverrouillée, veillez à ne pas faire tomber le moniteur ou à ne pas vous pincer les doigts. Vous risqueriez de vous blesser ou d'endommager le moniteur.

Attention

• Lorsque vous remplacez ce moniteur par un autre moniteur, voir le calage vertical propres au nouveau moniteur, en vous référant au tableau de résolution (voir les caractéristiques techniques incluses sur le CD-ROM), avant de connecter l'ordinateur.

Remarque

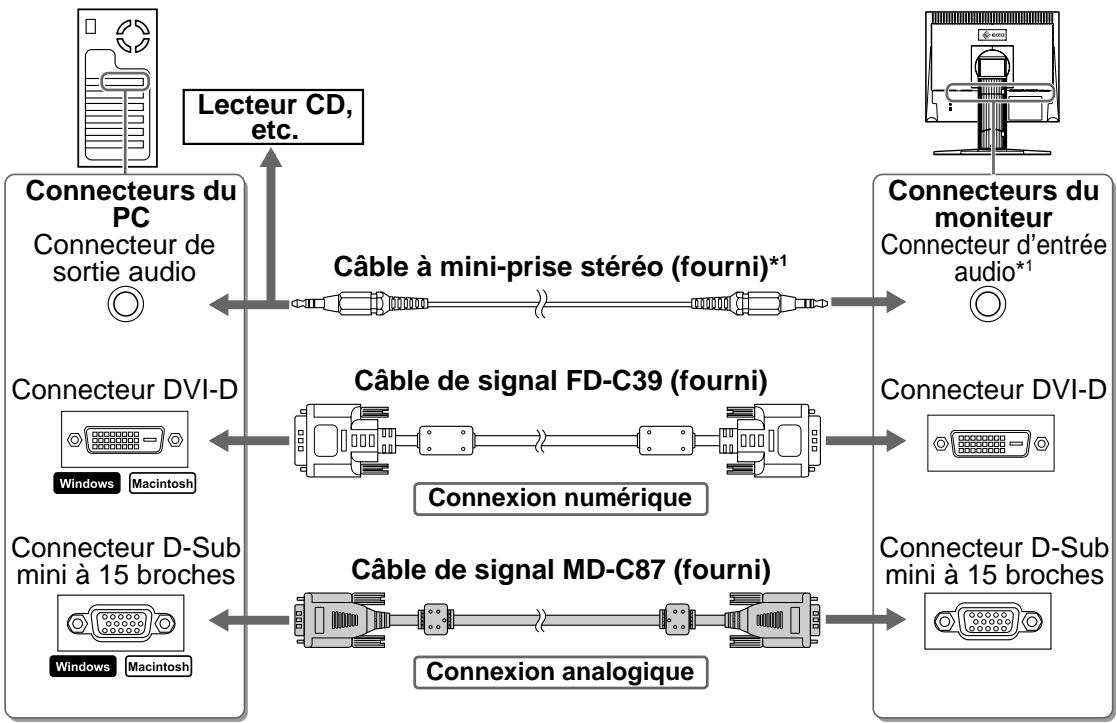

Pour savoir comment connecter deux ordinateurs au moniteur, consultez le manuel d'utilisation inclus sur le CD-ROM.

1 Vérifiez que le moniteur et l'ordinateur sont hors tension.

2 Connectez le moniteur à l'ordinateur à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise d'alimentation et dans le connecteur d'alimentation du moniteur.

Résolutions/fréquences compatibles

Utilisez le moniteur avec la résolution recommandée indiquée ci-dessous.

Signal	Résolution	Fréquence	Horloge de point	Remarques
Analogique	1280 × 1024	~ 75 Hz	135 MHz (Max.)	VESA
Numérique	1280 × 1024	60 Hz	108 MHz (Max.)	VESA

Réglage de la hauteur et de l'angle de l'écran

Permet de régler la hauteur, l'inclinaison et l'orientation de l'écran à une position agréable pour le travail.

Pied réglable en hauteur

Pour régler la hauteur et la position latérale de l'écran, placez vos mains des deux côtés du moniteur.

Pied inclinable

Pour régler l'angle d'inclinaison de l'écran, placez vos mains de deux côtés du moniteur.

Pied ArcSwing 2

Pour régler l'écran vers l'avant, l'arrière, la droite ou la gauche, placez vos mains des deux côtés du moniteur.

Pied ez-up

Pour régler la hauteur et la position latérale de l'écran, déplacez le moniteur en le tenant par les deux côtés.

Affichage de l'écran

1. Appuyez sur ⑥ pour permettre le moniteur sous tension. Mettez l'ordinateur sous tension. Le voyant d'alimentation du moniteur s'éclaire en bleu et l'image affichée apparait. 2. Lorsque vous mettez le moniteur et l'ordinateur sous tension pour la première fois avec le signal analogique, la fonction de réglage automatique règle l'horloge, la phase et la position d'affichage automatiquement.

Lorsque vous utilisez le signal numérique, les images s'affichent correctement en fonction des données prédéfinies du moniteur.

Attention

Lors de l'exécution de la fonction de réglage automatique, « Auto activé » apparait. - Mettez le moniteur et l'ordinateur hors tension lorsque vous ne les utilisez plus. L'alimentation du moniteur est coupée lorsque vous débranchez le cordon d'alimentation.

Réglage du volume du haut-parleur

1 Appuyez sur ou

L'écran de réglage du volume du haut-parleur apparait.

2 Réglez le volume du haut-parleur à l'aide de la touche ou

Écran de réglage du volume du haut-parleur

Pour le modèle avec haut-parleur

1 Appuyez sur ou l

L'écran de réglage de la luminosité apparait.

Réglez la luminosité à l'aide de la touche («+» ou «-»).

Appuyez sur pour augmenter la luminosité de l'écran ou sur pour la diminuer.

Appuyez sur © une fois la luminosité souhaitée définie.

La luminosité spécifiée est enregistrée.

Fenêtre de réglage de la luminosité

1 Appuyez sur ou

L'écran de réglage de la luminosité apparait.

2 Régler la luminosité à l'aide de la touche ou

Appuyez sur pour augmenter la luminosité de l'écran ou sur pour la diminuer.

Remarque

• La luminosité de l'écran est réglée automatiquement à l'aide du capteur situé au bas du moniteur qui détecte la luminosité ambiantegrâce à la fonction BrightRegulator.

Pour de plus amples détails, consultez le manuel d'utilisation inclus sur le CD-ROM.

Réglages avancés

Les réglages avancés de l'écran ou des couleurs et différents réglages sont disponibles dans le menu de réglage.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction de réglage.

Menu de réglage

Les configurations et réglages de base sont terminés. Pour les réglages avancés, consultez le manuel d'utilisation inclus sur le CD-ROM.

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Levoyant d'alimentation ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché. Si le problème subsiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension. Appuyez de nouveau sur Ⓞ.
	Levoyant d'alimentation s'allume en bleu.	Vérifiez le réglage de gain*.
	Levoyant d'alimentation s'allume en orange.	Déplacez votre souris ou appuyez sur une touche du clavier de votre ordinateur.

• Consultez le manuel d'utilisation inclus sur le CD-ROM pour plus de détails sur le réglage de gain.

2. Vérifiez le message d'erreur qui apparait à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
Signal Check Analog No Signal	Le signal d'entrée n'est pas reçu correctement.	Vérifiez si l'ordinateur est sous tension.
		Vérifiez si le cable de signal est correctement connecté à l'ordinateur.
Signal Error Digital fD:162.0MHz fH:75.0kHz fU:60.0Hz	La fréquence du signal est en dehors de la specifications. La fréquence de signal incorrecte est indiquée en rouge.	Passez en un mode approprié à l'aide de l'utilitaire de la carte video. Consultez le manuel de la carte video pour de plus amples détails.

2a Coupié xévyxou évtaons (Méthode)*1
