CS-02 - Mezclador de audio GEMINI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador DJ
Características técnicas principales	2 canales, interfaz MIDI, compatible con la mayoría de los software de DJ
Alimentación eléctrica	Alimentación por USB
Dimensiones aproximadas	320 x 200 x 50 mm
Peso	1,5 kg
Compatibilidades	Compatible con Windows y macOS, funciona con los principales software de DJ
Tipo de batería	No aplicable (funciona con corriente)
Tensión	No especificada (alimentación por USB)
Poder	No especificado (se alimenta por USB)
Funciones principales	Mezcla de audio, control de música, efectos de sonido
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad limitada, consultar al fabricante para piezas de repuesto

Preguntas frecuentes - CS-02 GEMINI

¿Cómo encender el GEMINI CS-02?

Para encender el GEMINI CS-02, conecta el dispositivo a una fuente de alimentación y luego presiona el botón de encendido ubicado en el panel frontal.

¿Qué hacer si la pantalla permanece negra?

Verifica si el dispositivo está correctamente conectado y si el enchufe funciona. Si la pantalla sigue negra, intenta reiniciar el dispositivo desconectando la alimentación durante 10 segundos.

¿Cómo ajustar el volumen?

Utiliza el botón de volumen ubicado en el panel frontal para aumentar o disminuir el volumen. También puedes usar el control remoto si se proporciona.

El GEMINI CS-02 no se conecta a Bluetooth, ¿qué hacer?

Asegúrate de que el modo Bluetooth esté activado en el GEMINI CS-02 y que tu dispositivo esté dentro del alcance. Intenta desactivar y luego reactivar el Bluetooth de tu dispositivo para restablecer la conexión.

¿Cómo realizar una actualización del firmware?

Visita el sitio web de GEMINI para descargar la última versión del firmware. Sigue las instrucciones proporcionadas para actualizar el dispositivo a través de una memoria USB o una conexión directa.

El sonido está distorsionado, ¿qué hacer?

Verifica la configuración de ecualización y reduce el volumen si es necesario. Asegúrate también de que los cables de audio estén bien conectados y en buen estado.

¿Cómo restablecer el GEMINI CS-02 a los ajustes de fábrica?

Para restablecer el dispositivo, accede al menú de configuración, selecciona 'Restablecer' y confirma tu elección. Esto borrará todos los ajustes personalizados.

¿Hay garantía para el GEMINI CS-02?

Sí, el GEMINI CS-02 generalmente está cubierto por una garantía de 1 año contra defectos de fabricación. Guarda tu comprobante de compra para cualquier reclamación.

¿Cómo limpiar el GEMINI CS-02?

Para limpiar el dispositivo, utiliza un paño suave y seco. Evita usar productos químicos agresivos que puedan dañar la superficie.

¿Dónde encontrar el manual de usuario?

El manual de usuario del GEMINI CS-02 está disponible en el sitio oficial de GEMINI en la sección 'Soporte' o 'Descargas'.

MANUAL DE USUARIO CS-02 GEMINI

MEZCLADOR ESTÉREO PROFESIONAL DE 5 CANALES CON EFECTOS INCORPORADOS

CONSOLE DE MIXAGE PROFESSIONNELLE 5 VOIES AVEC EFFETS INCORPORE

GEMINIDJ.COM

Worldwide Offices

USA:

INSTRUCCIONES IMPORTANTES DE AVISO & SEGURIDAD! RIESGO DE SHOCK ELÉCTRICO NO ABRIR!

ETL C LISTED US !

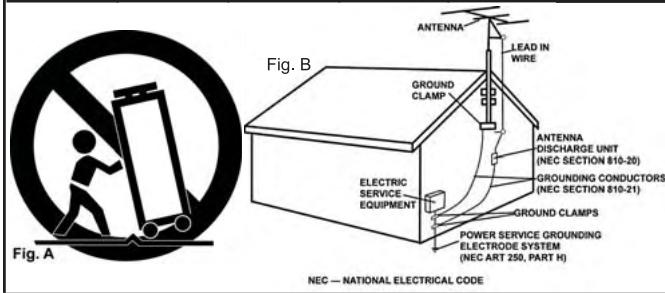

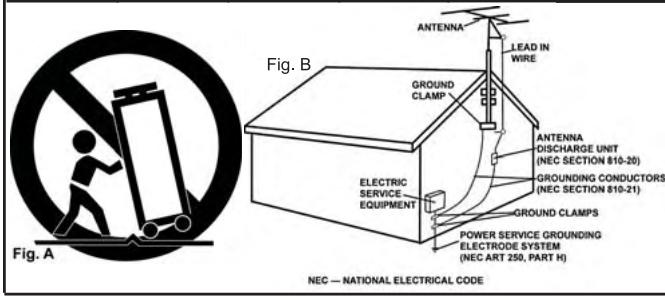

Fig. A Fig. B ANTENNA LEAD IN WIRE GROUND CLAMP ELECTRIC SERVICE EQUIPMENT ANTENNA DISCHARGE UNIT (NEC SECTION 810-20) GROUNDING CONDUCTORS (NEC SECTION 810-21) GROUND CLAMPS POWER SERVICE GROUNDING ELECTRODE SYSTEM (NEC ART 250, PART H) NEC — NATIONAL ELECTRICAL CODE

PRECAUCION: Este producto sigue las regulaciones FCC siempre que se utilicen cables y conectores blindados para conectar este equipo a otras unidades. Para prevenir interferencias electromagnéticas con otros aparatos eléctricos como radios y televisiones, utilice siempre conectores y cables con blindaje a masa.

El símbolo de exclamación en un triangulo equilátero alerta al usuario de instrucciones importantes de operación y mantenimiento (servicio) en el texto marcado.

El símbolo de luz flash con un rayo en un triangulo equilátero, alerta al usuario de la presencia de "voltaje peligroso" no aislado en el producto que puede ser de suficiente magnitud como para causar un shock eléctrico a personas.

LEA LAS INSTRUCCIONES: Todas las instrucciones de manejo y seguridad deben ser leídas antes de poner en marcha el aparato.

GUARDE LAS INSTRUCCIONES: Las instrucciones deben guardarse para futuras consultas.

OBVIAR LOS AVISOS: Todos los aviso en el propio producto y manual de instrucciones deben ser tenidos en cuenta.

SEGUIR LAS INSTRUCCIONES: Todas las instrucciones deben ser estrictamente realizadas.

LIMPIEZA: El producto debe limpiarse solo con un trapo suave y seco. Nunca utilice cera para muebles, gasolina, insecticidas u otro producto que pueda corroer el chasis.

ACCESORIOS: No utilice accesorios no recomendados por el fabricante para evitar posibles daños.

AGUA Y HUMEDAD: No use este producto cerca del agua, por ejemplo, cerca de la ducha, el baño, la pica de la cocina, o del lavadero; en una superficie húmeda; o cerca de una piscina o similar.

COLOCACION: No colocar este producto en mesas, soportes o brazos que no sean totalmente estables. El producto podría caer y dañarse seriamente

o causar daños a personas. Utilice solo soportes recomendados por el fabricante, o vendidos con el producto. Al montar la unidad, siga las instrucciones del manual, y utilice los accesorios recomendados por el fabricante.

MOBILIDAD: El producto montado en soporte móvil, debe ser desplazado con cuidado. Frenazos, excesiva fuerza, y superficies deslizantes pueden hacer volcar el conjunto entero. VEA FIGURA A.

VENTILACION: Las ventanas y aberturas del chasis dan la ventilación necesaria para asegurar la correcta operativa y proteger la unidad de sobrecalentamientos, y estas aberturas no deben ser bloqueadas o tapadas en ningún caso. Estas aberturas nunca deben bloquearse colocando el producto sobre un sofá, cama, alfombra u otra superficie similar. Este producto no debe instalarse en un sitio cerrado como una librería o rack que no tengan la suficiente ventilación.

ALIMENTACION: Este producto debe operar solamente con fuentes de alimentación del tipo indicado en la etiqueta de voltaje. Si usted no tiene la seguridad de la tensión que tiene en su casa, consulte a su distribuidor local o compañía de electricidad.

COLOCACION: Este producto debe ser colocado en un sitio estable.

PERIODOS SIN USO: El cordón de alimentación debe ser desenchufado de la corriente en caso de no uso durante un largo periodo.

MASA O POLARIZACION:

- Si este producto esta equipado con un cable de polarización alternativa (un conector con una pata más ancha que la otra), solo se podrá conectar en una posición. Esto es una característica de seguridad. Si usted no puede introducir el conector, pruebe a invertir la posición. Si continua sin introducirse, contacte con un electricista para reemplazar la base. No deseche la posibilidad de utilizar conectores de seguridad.

- Si el producto viene equipado con un conector de tres bornes, es decir con toma de masa, solo encajara en una toma de corriente del mismo tipo. Esto es para su seguridad. Si el conector no encaja en la toma, contacte con un electricista para reemplazar la base. No deseche la posibilidad de utilizar conectores de seguridad.

PROTECCION DEL CABLE: Los cables de corriente deben colocarse de forma que nadie pise o pinche los mismos, poniendo particular atención en la unión con el conector, y en el punto donde se une a la unidad.

TOMA DE TIERRA DE ANTENA EXTERIOR: Si hay conectado a este producto un cable de antena o antena exterior, asegúrese de su correcta conexión a tierra para proteger de posibles entradas de tensión y cargas de electricidad estática. El Artículo 810 del Código Eléctrico Nacional, ANSI/NFPA 70, da información de la correcta conexión de masa de los soportes utilizados, del cable de conexión de descarga de la antena, medidas de los conductores de masa, colocación de las antenas, inserción de electrodos de masa, y características de los electrodos. VER FIGURA B.

RAYOS: Para protección adicional de este producto durante una tormenta eléctrica, o cuando este desatendido o sin utilización durante un largo periodo de tiempo, desconecte de la toma de corriente y desconecte la antena del sistema. Esto evitará cualquier problema debido a rayos y

subidas de tensión.

LINEA DE TENSION: Los sistemas de antena exterior nunca deben colocarse en la proximidad de líneas eléctricas de alta tensión o centrales de transformación eléctrica, o donde puede ser afectado por este tipo de líneas. Al instalar un sistema de este tipo, extreme la precaución de no tocar ningún tipo de línea eléctrica ya que esto resultaría fatal.

SOBRECARGA: No sobrecargue las tomas de corriente, cables de alargo, o ladrones de conexión ya que esto podría provocar fuego o shock eléctrico.

ENTRADA DE OBJECTOS & LIQUIDOS: Nunca introduzca objetos de ningún tipo en las aberturas del producto ya que puedes provocar cortocircuitos o tocar con puntos de alto voltaje provocando fuego o shock eléctrico. Nunca tire líquidos en este tipo de productos.

SERVICIO TECNICO: No intente reparar la unidad usted mismo abriendo o quitando las tapas ya que el producto funciona con niveles peligrosos de tensión. Contacte con el servicio cualificado para cualquier reparación.

SOLICITUD DE REPARACION: Desconecte de la toma de corriente el producto y contacte con el servicio en caso de:

- Cuando la toma de corriente este dañada.

- Si se ha vertido líquido u objetos dentro de la unidad.

- Si el producto ha estado expuesto a lluvia o agua.

- Si el producto no funciona según las especificaciones del manual. Ajuste tan solo los controles que le indique el manual ya que el modificar ajustes internos puede dañar la unidad y eso requerirá mas trabajo del servicio para reajustar la unidad a sus parámetros iniciales.

- Si el producto ha caído al suelo.

- Cuando el producto no actúa de forma normal.

RECAMBIOS: Cuando se necesiten recambios, asegúrese que los técnicos han utilizado recambios originales especificados por el fabricante o tienen las mismas características del recambio original. La substitución incorrecta de piezas puede crear fuego, shock eléctrico, u otros daños.

COMPROBACIONES: Tras una reparación, solicite al servicio que testee la unidad para comprobar su correcto funcionamiento.

INSTALACION EN TECHO O PARED: Los productos no deben ser instalados en techos ni paredes.

CALOR: El producto debe estar alejado de Fuentes de calor como radiadores, estufas, u otros productos (incluyendo amplificadores) que producen y emiten calor.

RECIRCULACIÓN: Este producto no debe tratarse del mismo modo que los desechos domésticos. En su lugar, usted debe llevarlo al punto verde de recogida más cercano para reciclaje de aparatos eléctricos y electrónicos. Asegurándose que este producto se desecha de forma apropiada, usted esta ayudando a preservar posibles consecuencias negativas para la salud humana que se producirían por incorrectas manipulaciones en caso de utilizar otro método de desecho. El reciclaje de materiales ayudará a conservar el entorno natural. Para información más detallada sobre el reciclaje de este producto, por favor contacte con su ayuntamiento local, el servicio local de basuras, o la tienda donde usted adquirió el producto.

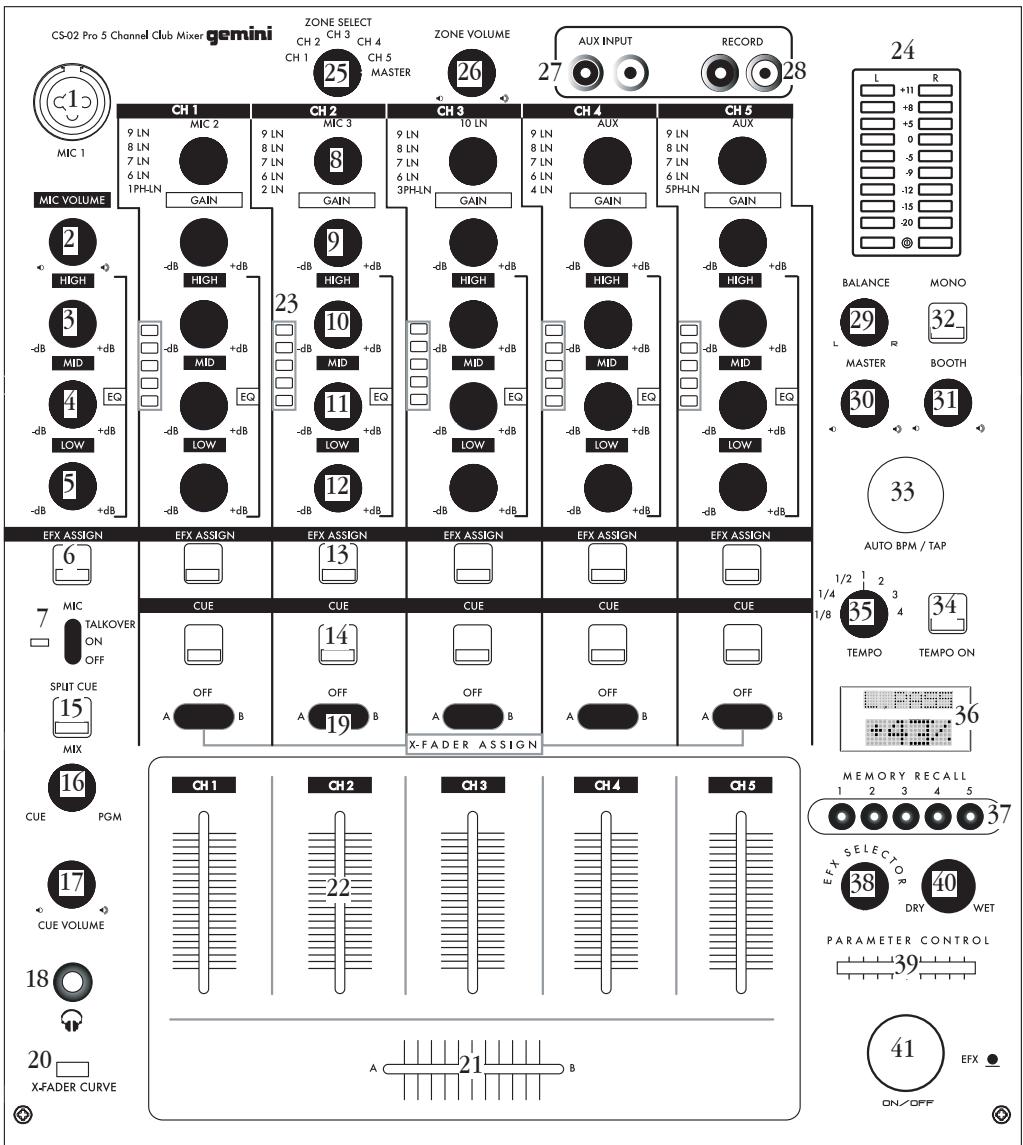

Frontal

CS-02 Pro 5 Channel Club Mixer gemini ZONE SELECT CH 2 CH 3 CH 4 CH 1 CH 5 MASTER ZONE VOLUME 27 AUX INPUT RECORD 26 25 28 24 L R +11 +8 [phone] MIC 1 CH 1 CH 2 CH 3 CH 4 CH 5 9 LN MIC 2 9 LN CH 3 9 LN CH 4 8 LN 8 LN MIC 3 8 LN 9 LN 9 LN 7 LN 7 LN 8 LN 8 LN 8 LN 8 LN 6 LN 6 LN 7 LN 7 LN 7 LN 7 LN 1PH-LN 2 LN 3PH-LN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GIN MIC VOLUME 2 HIGH 3 -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB MID +dB LOW +dB LOW +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB High +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB -dB HIGH +dB MID +dB EQ -dB Mid +dB Low +dB Low +dB - dB HIGH / TAP BALANCE MONO L R 32 MASTER BOOTH 30 31 33 AUTO BPM / TAP 6 CUE CUE CUE CUE CUE CUE 7 MIC TALKOVER OFF SPLIT CUE MIX OFF A OFF A OFF A OFF A OFF B X-FADER ASSIGN A FADER CURVE 1/4 35 TEMPO TEMPO ON 1/8 34 36 MEMORY RECALL 1 2 3 4 5 37 EFX SELECTOR DRY WET PARAMETER CONTROL 38 40 39 41 EFX ON/OFF

Comprobación de piezas:

Unidad CS-02

Cable de Corriente AC

Orejas de Rack

Tornillos para enracar

Manual Información con la

Garantia

1. Entada XLR-1/4" Combo Mic1

2. Mic 1 Control de Volumen

3. Mic 1 EQ Agudos

4. Mic 1 EQ Medios

5. Mic 1 EQ Graves

6. Mic 1 Botón Asign.Efectos

7. Mic 1 On/Off/Talkover

8. Botón Asign. Device/Canal

9. Control Ganancia Canal

10. EQ Canal Agudos

11. EQ Canal Medios

12. EQ Canal Graves

13. Botón Canal Asign. Efectos

14. Selector de Canal CUE

15. Botón Split Cue

16. Control Rotatorio CUE/PGM

17. Control de Volumen Cue

18. Salida de Auriculares

19. Interruptor Asign. X-Fader

20. Interruptor Curva X-Fader

21. X-Fader

22. Fader Canal Volumen

23. LED VU Canal

24. LED VU Master

25. Control Selección Zona

26. Volumen Zona

27. Entradas Auxiliares RCA

28. Salidas Grabación RCA

29. Control de Balance

30. Control Volumen Master

31. Control Volumen Cabina

32. Interruptor Salida Mono

33. Botón Auto BPM/Tap

34. Efectos-Tiempo Sinc.On/Off

35. Selector Tempo

36. Display LCD Parámetros

37. Bancos Memoria

38. Selector Programa Efectos

39. Control Parámetros Efectos

40. Control efectosDry/Wet

41. Botón Efectos On/Off

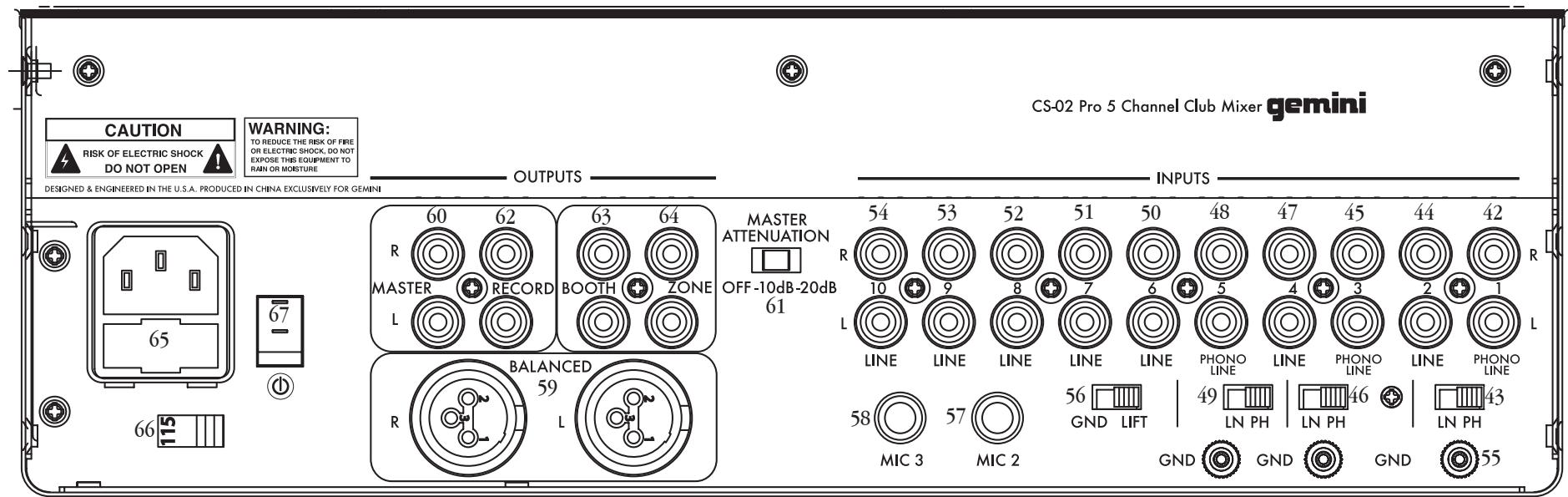

Atrás

CS-02 Pro 5 Channel Club Mixer gemini CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE DESIGNED & ENGINEERED IN THE U.S.A. PRODUCED IN CHINA EXCLUSIVELY FOR GEMINI OUTPUTS INPUTS 60 62 MASTER ATTENUATION 63 64 R RECORD 61 OFF -10dB-20dB R L LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LIN PH GND LIFT GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

Sección Entrada:

1. Phono/Line #1 RCA Entrada
2. Phono/Line #1 Selección
3. Line #2 RCA Entrada
4. Phono/Line #3 RCA Entrada
5. Phono/Line #3 Selección
6. Line #4 RCA Entrada
7. Phono/Line #5 RCA Entrada
8. Phono/Line #5 Selección
9. Line #6 Entrada
10. Line #7 Entrada

11. Line #8 Entrada

12. Line #9 Entrada

13. Line #10 Entrada
14. Terminales de Masa
15. Interruptor Lift de Masa
16. Mic #2 1/4" Entrada
17. Mic #3 1/4" Entrada

Sección Salida:

1. Salidas Balanceadas XLR Master
2. Salidas Master RCA
3. Inter. Atenuación Volumen Master
4. Salidas Grabación RCA
5. Salidas Cabina RCA
6. Salidas Zona RCA

Alimentación:

1. Corriente AC entrada con Fusible
2. Interruptor Selección Voltaje
3. Interruptor principal

CS-02 MEZCLADOR PROFESIONAL 5-CANALES ESTÉREO FX INTRODUCCIÓN:

Felicidades ha adquirido el Mezclador Profesional 5-Canales Estéreo con efectos Gemini CS-02. El CS-02 superará sus expectativas en un mezclador para DJ, por su gran calidad de sonido y su variedad de extraordinarias aplicaciones. Con un adecuado uso y mantenimiento, le proporcionará años de solido trabajo y confianza.

CARACTERÍSTICAS:

• 5 Canales con VU meter de entrada pre-fader y 3-bandas rotatorias EQ
• Entradas: 3 de Micros, 10 Linías, y 3 Convertibles en Phono/Line
• Salidas Master, Cabina, Zona, y Grabación por RCA con control de selección de canal para Zona
• 25 efectos asignables a Canal DSP con display LCD de luz azul brillante y 5-bancos de memoria

- 6-Entradas matriciales por cada canal

- Control lineal de 30 mm para parámetros DSP

- Control rotatorio Dry/Wet

- Contador de BPM auto/tap con tiempo de sincronización opcional Efectos

- Salida de grabación y Entrada Auxiliar en caratula superior

- Entrada de micrófono combo XLR en caratula superior de 14 " con 3-bandas EQ y Función Talkover

- Salidas Master, Cabina, y Zona con controles de volumen rotatorios independientes

- Salidas Balanceadas XLR Master con interruptor de atenuación

- Control de Balance con interruptor Mono

- Botón de sección Cue con control de CUE/PGM y función Split Cue

- Gran botón On/Off Efectos azul brillante

- Faders Reemplazables con Control de Curva X-Fader

- X-Fader asignable en cada canal de entrada de audio

- Doble VU meter principal

- Orejas para enrracar en 19" incluido

PRECAUCIONES:

1. Antes de usar este equipo lease todas las instrucciones de uso.
2. No abrá la unidad corre peligro de shock eléctrico. NO HAY PIEZAS REEMPLAZABLES EN SU INTERIOR. Por favor acuda al servicio técnico cualificado de Gemini Sound Products. En USA: Si usted tiene problemas con esta unidad, por favor llame al 1 [phone] para el servicio al cliente de Gemini. No intente devolver su equipo a su proveedor.
3. No exponga la unidad directamente a la luz del sol u otras fuentes de calor como radiadores o estufas. Cuando este en funcionamiento, asegúrese que la unidad tenga la adecuada ventilación.
4. Esta unidad solo se puede limpiar con un trapo húmedo. No utilizar ni disolventes ni otros detergentes de limpieza.
5. Cuando traslade el equipo, debe utilizar el embalaje original. Esto reducirá el riesgo de daños durante el traslado.

6. NO EXPONGA ESTA UNIDAD A LA LLUVIA O ROCIO.

7. NO UTILICE NINGÚN SPRAY LIMPIADOR O LUBRICANTE EN NINGÚN CONTROL O INTERRUPTOR.

CONEXIONES / COLOCACIÓN:

1. INTERRUPTOR GENERAL: El INTERRUPTOR GENERAL (67) ENCIENDE o APAGA la unidad. Asegurese que el interruptor está en posición 'OFF' antes de realizar cualquier conexión.

2. ENTRADA DE CORRIENTE AC: La ENTRADA DE CORRIENTE (65), localizada en la parte posterior de la unidad, es la conexión que acepta el CABLE DE CORRIENTE AC de la unidad.

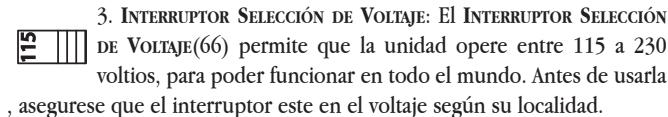

3. INTERRUPTOR SELECCIÓN DE VOLTAJE: El INTERRUPTOR SELECCIÓN DE VOLTAJE(66) permite que la unidad opere entre 115 a 230 voltios, para poder funcionar en todo el mundo. Antes de usarla , asegurese que el interruptor este en el voltaje según su localidad.

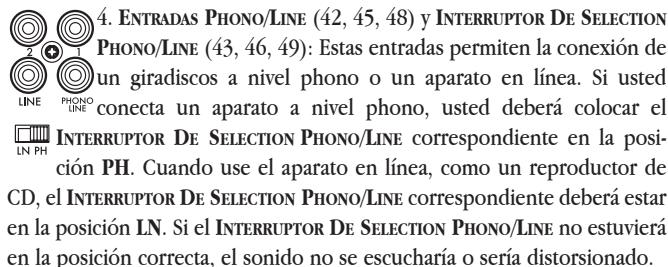

4. ENTRADAS PHONO/LINE (42, 45, 48) y INTERRUPTOR DE SELECTION PHONO/LINE (43, 46, 49): Estas entradas permiten la conexión de un giradiscos a nivel phono o un aparato en línea. Si usted conecta un aparato a nivel phono, usted deberá colocar el INTERRUPTOR DE SELECTION PHONO/LINE correspondiente en la posi- ción PH. Cuando use el aparato en línea, como un reproductor de CD, el INTERRUPTOR DE SELECTION PHONO/LINE correspondiente deberá estar en la posición LN. Si el INTERRUPTOR DE SELECTION PHONO/LINE no estuvierá en la posición correcta, el sonido no se escucharía o sería distorsionado.

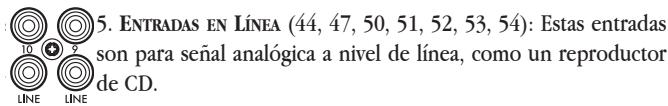

5. ENTRADAS EN LÍNEA (44, 47, 50, 51, 52, 53, 54): Estas entradas son para señal analógica a nivel de línea, como un reproductor de CD.

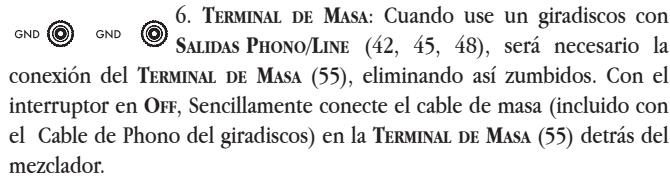

GND GND 6. TERMINAL DE MASA: Cuando use un giradiscos con SALIDAS PHONO/LINE (42, 45, 48), será necesario la conexión del TERMINAL DE MASA (55), eliminando así zumbidos. Con el interruptor en OFF, Sencillamente conecte el cable de masa (incluido con el Cable de Phono del giradiscos) en la TERMINAL DE MASA (55) detrás del mezclador.

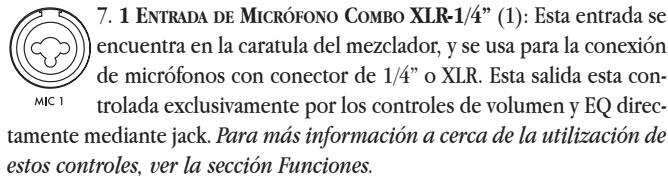

7. 1 ENTRADA DE MICRÓFONO COMBO XLR-1/4" (1): Esta entrada se encuentra en la caratula del mezclador, y se usa para la conexión de micrófonos con conector de 1/4" o XLR. Esta salida esta controlada exclusivamente por los controles de volumen y EQ directamente mediante jack. Para más información a cerca de la utilización de estos controles, ver la sección Funciones.

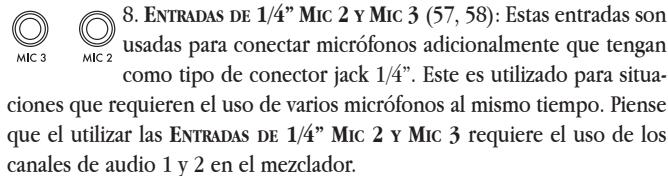

MIC 3 MIC 2 8. ENTRADAS DE 1/4" MIC 2 y MIC 3 (57, 58): Estas entradas son usadas para conectar micrófonos adicionalmente que tengan como tipo de conector jack 1/4". Este es utilizado para situaciones que requieren el uso de varios micrófonos al mismo tiempo. Piense que el utilizar las ENTRADAS DE 1/4" MIC 2 y MIC 3 requiere el uso de los canales de audio 1 y 2 en el mezclador.

BALANCED 9. SALIDAS BALANCEADAS XLR MASTER (59): Estas salidas de audio son para señales de audio balanceadas trabajando en Master con el mezclador. El pin 2 es el vivo,

el pin 3 es retorno, y el pin 1 es masa. El CONTROL DE VOLUMEN MASTER (30) determina el nivel de audio que se envia por las salidas.

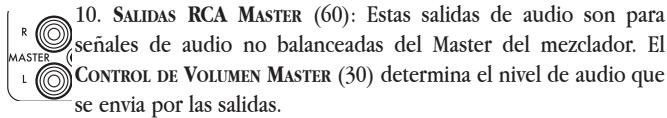

10. SALIDAS RCA MASTER (60): Estas salidas de audio son para señales de audio no balanceadas del Master del mezclador. El CONTROL DE VOLUMEN MASTER (30) determina el nivel de audio que se envía por las salidas.

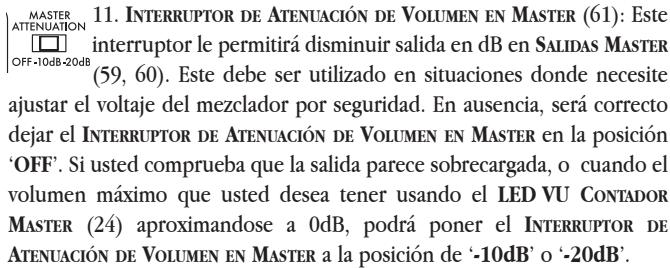

MASTER ATTENUATION OFF-10dB-20dB 11. INTERRUPTOR DE ATENUACIÓN DE VOLUMEN EN MASTER (61): Este interruptor le permitirá disminuir salida en dB EN SALIDAS MASTER (59, 60). Este debe ser utilizado en situaciones donde necesite ajustar el voltaje del mezclador por seguridad. En ausencia, será correcto dejar el INTERRUPTOR DE ATENUACIÓN DE VOLUMEN EN MASTER en la posición 'OFF'. Si usted comprueba que la salida parece sobrecargada, o cuando el volumen máximo que usted desea tener usando el LED VU CONTADOR MASTER (24) aproximandose a 0dB, podrá poner el INTERRUPTOR DE ATENUACIÓN DE VOLUMEN EN MASTER a la posición de '-10dB' o '-20dB'.

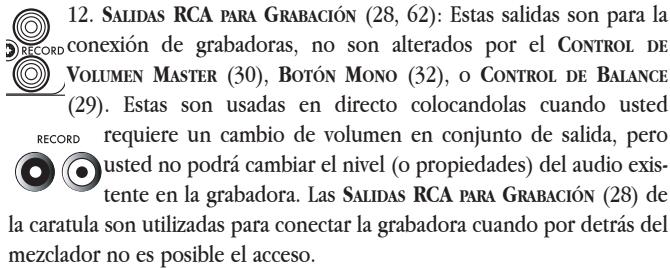

12. SALIDAS RCA PARA GRABACIÓN (28, 62): Estas salidas son para la VOLUMEN MASTER (30), BOTÓN MONO (32), o CONTROL DE BALANCE (29). Estas son usadas en directo colocandolas cuando usted requiere un cambio de volumen en conjunto de salida, pero usted no podrá cambiar el nivel (o propiedades) del audio exis- tente en la grabadora. Las SALIDAS RCA PARA GRABACIÓN (28) de la caratula son utilizadas para conectar la grabadora cuando por detrás del mezclador no es posible el acceso.

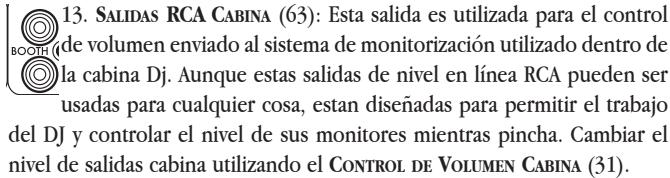

13. SALIDAS RCA CABINA (63): Esta salida es utilizada para el control de volumen enviado al sistema de monitorización utilizado dentro de la cabina Dj. Aunque estas salidas de nivel en línea RCA pueden ser usadas para cualquier cosa, estan diseñadas para permitir el trabajo del DJ y controlar el nivel de sus monitores mientras pincha. Cambiar el nivel de salidas cabina utilizando el CONTROL DE VOLUMEN CABINA (31).

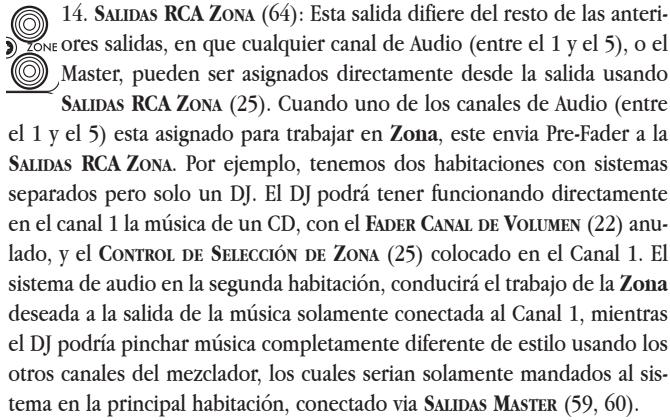

14. SALIDAS RCA ZONA (64): Esta salida difiere del resto de las anteri- ZONE ores salidas, en que cualquier canal de Audio (entre el 1 y el 5), o el Master, pueden ser asignados directamente desde la salida usando SALIDAS RCA ZONA (25). Cuando uno de los canales de Audio (entre el 1 y el 5) esta asignado para trabajar en Zona, este envía Pre-Fader a la SALIDAS RCA ZONA. Por ejemplo, tenemos dos habitaciones con sistemas separados pero solo un DJ. El DJ podrá tener funcionando directamente en el canal 1 la música de un CD, con el FADER CANAL DE VOLUMEN (22) anu- lado, y el CONTROL DE SELECCIÓN DE ZONA (25) colocado en el Canal 1. El sistema de audio en la segunda habitación, conducirá el trabajo de la Zona deseada a la salida de la música solamente conectada al Canal 1, mientras el DJ podría pinchar música completamente diferente de estilo usando los otros canales del mezclador, los cuales serían solamente mandados al si- tema en la principal habitación, conectado via SALIDAS MASTER (59, 60).

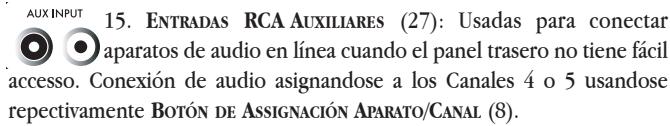

AUX INPUT 15. ENTRADAS RCA AUXILIARES (27): Usadas para conectar aparatos de audio en línea cuando el panel trasero no tiene fácil accesso. Conexión de audio asignándose a los Canales 4 o 5 usandose respectivamente BOTÓN DE ASSIGNACIÓN APARATO/CANAL (8).

1. INTERRUPTOR GROUND LIFT (56): El interruptor conecta la GND LIFT masa, anulando los posibles zumbidos. Usando el INTERRUPTOR GROUND LIFT no hace falta cambiar la instalación, pero en un escenario en directo, puede ayudar a eliminar zumbidos. Cambie antes la posición del interruptor, y asegurese que la unidad este en Off. Si ambos 'GND' y 'LIFT' tienen indénticas señales, entonces coloque el interruptor en 'GND'. FUNCIONES:

MIC VOLUME 1. VOLUMEN MICRO (2): Este control rotatorio altera el volumen

del micrófono que esta conectado a la ENTRADA DE MICRÓFONO 1 COMBO XLR-1/4" (1).

HIGH

1. EQ MICRO 1 BANDA ALTA (3): El control rotatorio altera el nivel

de los agudos aplicada al Micrófono #1. Girando el control en

dB

el sentido de las agujas del reloj incrementa las frecuencias altas,

mientra posición ización

que girando al sentido contrario decrecerán las mismas. En la

posición ización

media (el control rotatorio se enclava aquí), no cambia la ecual-

ización

el audio.

MID

1. EQ MICRO 1 BANDA MEDIA (4): El control rotatorio altera la can-

tidad de frecuencia media que se aplica al Micrófono #1.

-dB

Girando el control en el sentido de las agujas del reloj incremen-

ta las fro cerá. Er bia la fo

uencias medias, mientras que girando al sentido contrario decre-

cerá. Er bia la fo

a posición media (el control rotatorio se enclava aquí), no cam-

bia la fo

na de señal de audio.

LOW

1. EQ MIC 1 BANDA BAJA (3): El control rotatorio altera la canti-

dad de frecuencia baja que se aplica al Micrófono #1. Girando

.dB

el control en el sentido de las agujas del reloj incrementa las fre-

cuencia posición de señar

pajas, mientras que girando al sentido contrario decrecerá. En la

posición de seña

media (el control rotatorio se enclava aquí), no cambia la forma

de seña

le audio.

EFX ASSIGN

1. BOTÓN DE ASIGNACIÓN EFECTOS MIC 1 (6): Este botón asigna la

señal de audio al Micrófono #1 para la sección Efectos DSP en

□

el mezclador. Cuando el LED en este botón esta iluminado, indi-

ca efecto este bot tiene ni

que aparecen en el punto más bajo del DSP. Cuando el LED de

este bot tiene ni

n esta apagado, indica que la señal de salida de micrófono no

tiene ni

gún efecto.

MIC

1. INTERRUPTOR ON/OFF/TALKOVER MICRO 1 (7): Este interrupt-

□

tor determina si el Micrófono #1 estará en on, off, o en

。

Talkover. Cuando esta en la posición talkover, el nivel del

audio (e puede s

cepto para el micrófono) estará atenuado para que el micrófono

puede s

fácilmente escuchado sin tener por encima ninguna música.

^2 7.BOTÓN DE ASIGNACIÓN DE CANAL/UNIDAD (8): Hay uno para

cada canal del mezclador, determinando el tipo de jacks que

6 LN 1PH-LN

____ deberás. Presionando que esta al lado del utilizado se te

mostrar que pue diversas estan se

un diágrama de las posiciones y disponibilidades de la unidad

que pue diverasas estan se

es asignar al canal. Esta característica permite tener conectados

diversas estan se

nidades, 5 de las cuales pueden usarse simultáneamente cuando

estan se

ccionados usando los BOTONES DE ASIGNACIÓN DE CANAL/UNIDAD.

GAIN

8.CONTROL DE GANANCIA DE CANAL (9): Estos controles, son uno

para cada canal del mezclador, muestra el incremento o decre-

cimiento del volumen. Esto es conveniente en niveles del mismo

tono durante el uso del mezclador, o una señal amplificada cuando el FADERS VOLUMEN DE CANAL (22) no suministra suficiente. Estos niveles mientras mezclas, visualmente son indicados por LED VU CONTADORES DE CANAL (23) del nivel, para ajustes del CONTROL DE GANANCIA DE CANAL.

HIGH

-9. EQ DE CANAL BANDA HIGH (10): Este control rotatorio, origi-

nario en cada canal, altera la suma de las frecuencias altas que

-dB

estan aplicandose en el correspondiente canal. Girando el con-

trol en mientra

l sentido de las agujas del réloj incrementas las frecuencias altas,

mientra trol rota

que en sentido contrario decrecen. En la posición media (el con-

trol rota

orio se enclava aquí), no cambia el tipo de señal de audio.

MID

1. EQ DE CANAL BANDA MID (11): Este control rotatorio, origi-

E nario en cada canal, altera la suma de las frecuencias medias apli-

-dB

_1B cadas en el correspondiente canal. Girando el control en el sen-

tido de que en

as agujas del réloj incrementas las frecuencias medias, mientras

que en torio se

entido contrario decrecen. En la posición media (el control rota-

torio se

enclava aquí), no cambia el tipo de señal de audio.

LOW

1. EQ DE CANAL BANDA LOW (12): Este control rotatorio, origi-

nario en cada canal, altera la suma de las frecuencias bajas que

-dB

_1B estan aplicandose en el correspondiente canal. Girando el con-

trol en mientra

el sentido de las agujas del réloj incrementas las frecuencias bajas,

mientra trol rota

que en sentido contrario decrecen. En la posición media (el con-

trol rota

orio se enclava aquí), no cambia el tipo de señal de audio.

EFX ASSIGN

1. BOTÓN DE ASIGNACIÓN DE EFECTOS DE CANAL (13): Cuando estos

botones, originarios en cada canal, estan presionados, el audio al

-

cual corresponden es conducido a la sección de efectos DSP.

Cuando interno

el BOTÓN DE ASIGNACIÓN DE EFECTOS DE CANAL es activado, el led

interno los efec

lel botón se iluminará. Solamente un canal puede tener asignado

los efecto través d

os DSP. Cuando no este activado, el trabajo Master se enviará a

través d

la sección de efectos DSP.

CUE

1. SELECTOR DE CANAL CUE (14): Estos botones, originarios en

cada canal, trazan el camino a la señal de audio de pre-fader para

□

la Sección de Cue, monitorizando a través de los auriculares.

Reprod

cirá una pieza de la música a través de los auriculares mientras que

se rept

duce otra pieza músical por los altavoces. Cuando el Botón

SELECTO

DE CANAL CUE es activado, el led interior del botón se iluminará.

Usted p

drá escojer en que canales utilizarlo según sus deseos, simultánea-

mente,

erá monitorizado a través de la Sección de Cue.

SPLIT CUE 1

. BOTÓN SPLIT CUE (15): La función Split Cue le muestra el

nido monitorizado de la Sección de Cue en un oído, mientras

e

cucha el Programa (Master) en el otro. Esto es particularmente

útil si n

hay monitores disponibles, o si el monitor no funciona.

MIX

1. CONTROL ROTATORIO CUE/PGM (16): Cuando este control

rotatorio está totalmente hacia la izquierda, solamente

CUE

PGM podrás escuchar a través de los auriculares la Sección de

Cue. Cu

undo se encuentre hacia la derecha, solamente escuchará el

Program en med

a (Master Bus) a través de los auriculares. Cuando el control esta

en med

o, será igual mezclado en Cue y PGM.

1. CONTROL VOLUMEN EN CUE (17): Estos controles de volumen

。

de la SALIDA DE AURICULARES (18).

CUE VOLUME

1. SALIDA DE AURICULAR (18): Este jack acepta conector estándar de

1/4" (6.35mm), puede funcionar con cualquier auricular.

“

1. INTERRUPTOR DE ASIGNACIÓN DE X-FADER (19): Estos interrup-

A

^B tores, originarios en cada canal, cuando se usan quedan asigna-

dos en u cha (P)

en un respectivo canal de audio en el lado izquierdo (A) o en el dere- (R) del Y Fuer (21). Cuando el interventer se encuentra en el centro

cho (B) de la pos

(B) del X-FADER (21). Cuando el interruptor se encuentra en el centro ansmisión (Off), el estudio de andar autorá controlado elementos

de la pos por el FA

a posición (OII), el audio de cada canal está a controlado sol el FADER DE VOLUMEN DE CANAL (22), y no por el X-FADER (21).

□

1. INTERRUPTOR DE CURVA X-FADER (20): Este interruptor deter-

X-FADER CUR tor se en

DER CURVE mina la salida de sonido del X-FADER (21). Cuando el interrup-

tor se en respuesta

se encuentra hacia la izquierda (mezcla gradual), el X-FADER (21) la

respuesta el interri

puesta será gradual y uniforme como sonido de la mezcla real. Cuando

el interru respuesta

interruptor este hacia la derecha (cambio corto), el X-FADER (21) la

respuesta:

puesta será rápida como el mejor sonido usado en scratch y battle.

Para que por un B

¿a que la respuesta sea aún más cortante, sustituye el Scratch Fader un RG-45PRO (se vende por separado).

1. X-FADER (21): Con este control, usted puede recorrer

gradualmente entre todos los canales activos que estan

asignado el lado 'I

nados en el lado de 'A' del X-FADER y los canales activos asignados en

el lado 'I so el INT

ado 'B' del X-FADER. Los canales asignados al X-FADER se acoplan usan-

so el INT

el INTERRUPTOR DE ASIGNACIÓN DE X-FADER (19).

1. E

2. FADER DE VOLUMEN DE CANAL (22): Estos controles, uno por canal,

regulan la cantidad de señal que se estan enviando fuera del mez-

cladc

clador.

1. C

2. CONTADOR DE CANAL LED VU (23): Este contador VU visualiza el

□ nivel

nivel de audio del prefader. Tiene multitud de usos, como verificar

visua

visualmente que los canales esten recibiendo la señal de audio o los

niveles d

les de volumen de sonido de la máquina entre dos fuentes. Para un

sonido ó

ido óptimo, usted podrá ajustar los CONTROLES DE CANAL DE GANANCIA

(9) hasta

hasta que el CONTADOR DE CANAL LED VU tenga la luz azul en el LED.

24.

1. CONTADOR MASTER LED VU (24): Este contador VU visualiza el

nivel de la señal de salida a través de la SALIDAS MASTER. del aparato.

Par

Para un óptimo sonido, no puede exceder de +5dB en el contador.

ZONE SELECT CH 2 CH 3 CH 4

1. CONTROL DE SELECCIÓN ZONA (25): Cuando lo uses, selec-

CH 1 CH 5 MASTER

CH 5 MASTER cionarás salida directa de una fuente a través de las SALIDAS DE

ZONA RC

A RCA (64) en la parte posterior del panel del mezclador. La salida de

señal de

al de audio en prefader, no afectará al nivel de salida del FADER DE

VOLUMEN

UMEN DE CANAL (22). De esta manera, el audio estará afectado por el

CONTROL

TROL DE SELECCIÓN DE GANANCIA (9) y EQS DE CANAL (10, 11, 12).

Cuando

ndo el CONTROL DE SELECCIÓN ZONA esta en Master, las SALIDAS DE

ZONA RC

A RCA (64) emitiran lo mismo que las SALIDAS RCA MASTER (63).

ZONE VOLUME 26.

1. VOLUMEN DE ZONA (26): El control rotatorio determina el volu-

me

men del audio de salida a través de las SALIDAS RCA DE ZONA (64).

1. CONT

CONTROL DE BALANCE (29): Este control controla el balance de la señal

Master of

ster de izquierda a derecha. Por defecto, estando en la posición media,

los canal

canales serán balanceados equilibrado de izquierda y derecha.

MASTER 28.

1. CONTROL DE VOLUMEN MASTER (30): Este control rotatorio deter-

. mir MASTER (

, mina el volumen de audio enviado de salida a traves de SALIDAS

MASTER (

TER (59, 60).

BOOTH 29.

1. CONTROL DE VOLUMEN CABINA (31): Este control rotario determina

, . . . el v

, el volumen de audio enviado de salida a través de SALIDAS RCA

CABINA (

MONO 30. INTERRUPTOR DE SALIDA MONO (32): Este interruptor de palanca seleccionará las SALIDAS MASTER (59, 60) en Mono o Estéreo. 31. BOTÓN AUTO BPM/TAP (33): Este botón controla la detección de los BPM de la máquina. Manteniendolo presionado por 1 segundo, la unidad detectará automáticamente los beats por minuto del canal de audio que esta seleccionado por mediante el BOTÓN DE ASIGNACIÓN DE CANAL DE EFECTOS (13). Si este no es el canal seleccionado, la unidad detectará los BPM de la señal Master. Si la unidad no es capaz correctamente de detectar los BPM, dandole al BOTÓN DE AUTO BPM/TAP con la música en directo hasta que el BPM visualizado en el DISPLAY LCD DE PARÁMETROS (36) sea correcto. Para mostrar BPM en otro momento, presiona el BOTÓN AUTO BPM/TAP (33) momentáneamente, y volverá aparecer en el DISPLAY LCD DE PARÁMETROS (36). Cuando las letras 'A BPM' esten visualizadas con los beats por minuto, indicará que el valor visualizado ha sido detectado automáticamente. Si las letras fueran 'T BPM', indicará que el valor visualizado ha sido calculado por la función TAP.

1. SINCRONIZACIÓN DE TIEMPO DE EFECTOS ON/OFF (34): Cuando utilizamos esta función, algunos efectos se sincronizaran en el tiempo según indicado por el BOTÓN AUTO BPM/TAP (33).

2. SELECTOR DE RATIO DE TIEMPO (35): Estos controles de selección de ratio de tiempo son seleccionados a través del BOTÓN AUTO BPM/TAP (33). Cuando el control tiene un valor diferente a 1 (1:1 ratio), el tiempo se multiplicará por este valor. Por ejemplo, si una pista de 125 beats por minuto, que el SELECTOR DE RATIO DE TIEMPO esta en el valor 2 será un ratio de 2:1, y el efecto aplicado a 250 beats por minuto. Si el SELECTOR DE RATIO DE TIEMPO esta en 1/2, el ratio será 1:2, decreciendo el efecto aplicado a 62.5 beats por minuto.

3. DISPLAY LCD PARÁMETROS (36): Este display iluminado de azul, muestra los parámetros y nombres de los efectos que se utilizan. También los BPM detectados, cuando esten aplicados.

4. BANCOS DE RELLAMADA DE MEMORIA (37): Estos bancos son usados para memorizar los efectos utilizados durante la interpretación. Manteniendo presionado uno de los botones numerados por 2 segundos, memorizará todos los efectos seleccionados en el mismo momento y lugar, incluyendo Canal, BPM, Tiempo Ratio, Tiempo Sincronización On/Off, Parámetro, y Efectos On/Off.

5. SELECTOR DE PROGRAMA DE EFECTOS (38): Este control rotatorio selecciona los efectos DSP que aplicará al audio, al activarse.

6. CONTROL DE PARÁMETRO DE EFECTO (39): Es deslizable y permite alteraciones en los parámetros con el efecto DSP.

7. CONTROL EFECTOS DRY/WET (40): Este control rotatorio permite DRY WET alteraciones de la señal de audio enviadas a través de la sección DSP. Para efectos menos intensos, girar el control hacia 'Dry'. Para efectos más intensos, girar el control hacia 'Wet'.

8. BOTÓN DE EFECTOS ON/OFF (41): Presionando este botón, el efecto DSP que esta seleccionado estará Encendido o Apagado.

REEMPLAZAR EL X-FADER Y EL CANAL DE FADERS:

1. Quitar la placa negra de aluminio raspado que cubre el Canal y sección de X-Fader. Los tornillos se encuentran en cada esquina de la placa.

2. Quitando un fader de canal, simplemente quita dos tornillos en la superficie y el botón del fader. Desconecta el conector que esta dentro del botón del fader, y cambialo por un nuevo fader. Verifica que el fader funciona correctamente antes de atornillarlo.

3. Reemplazar el X-Fader, primero desatornilla los dos tornillos más apartado del X-Fader, y desconecta el conector que esta dentro del botón del fader. Quita los dos tornillos embutidos en la parte frontal del fader, quitar la placa de acero. Colocar la placa sonora en el nuevo X-Fader (modelo RG-45 o RG-45PRO). Entonces, enchufa el conector interno del botón del fader, y reemplaza el fader en la apropiada dirección antes de atornillarlo.

PARTES REEMPLAZABLES EMPLEADAS :

Partes reemplazables listadas más adelante, y disponibles en los servicios más cercanos de Gemini, el listado está en la cubierta de atrás del manual.

CROSSEADER: RG45 O RG-45PRO

FADER CANAL : 072-127

BOTÓN DE CANAL Y X-FADER : 002-742

BOTÓN DE CONTROL FADER DE PARÁMETRO: 002-741

TERMINAL DE MASA : 146-710

ESPECIFICACCIONES

Entradas:

Phono....3 mV, 47 KOhm

Linea....150 mV, 27 KOhm

MIC 1, MIC 2, MIC 3....1.5 mV, 1 K Ohm Balanceado

MIC 1 Agudos....± 12dB

MIC 1 Medios....± 12dB

MIC 1 Graves....± 12dB

Prioridad de palabra....-16dB

Salidas:

Master/Zona/Cabina RCA....0 dB 1V, 400 Ohm

Max....20V de Pico

Grabación....225 mV, 5 KOhm

Master Balanceado....2V, 400 Ohm

General:

Respuesta en Frecuencia....20Hz - 20KHz +/- 2 dB

Distorsión......menor 0.02%

Relación Señal/Ruido......Mayor de 80 dB

Impedancia auriculares....16 Ohm

Alimentación....115/230V, 60/50Hz, 20W

PESOS Y MEDIDAS:

Medidas: 12.5 x 4.2 x 14" (318 x 107 x 356 mm)

Peso Unitario: 12 lbs (5.44 kg)

Especificaciones y diseño sujetos a cambios para mejoras.

*Lo expuesto en la garantia no afecta a las leyes locales de garantias.

ACCESSORIOS OPCIONALES :

Para más información de los nuevos productos de Gemini, visite nuestra web en http://www.geminidj.com!

NOTES:

A T T E N T I O N AVANT TOUTE UTILISATION DE L'APPAREIL, MERCI DE PRENDRE CONNAISSANCE DES INSTRUCTIONS D'UTILISATION & DE SECURITE! RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR!

ETL C LISTED US !

Fig. A Figs. B ANTENNA LEAD IN WIRE GROUND CLAMP ELECTRIC SERVICE EQUIPMENT ANTENNA DISCHARGE UNIT (NEC SECTION 810-20) GROUND CONDUCTORS (NEC SECTION 810-21) GROUND CLAMPS POWER SERVICE GROUNDING ELECTRODE SYSTEM (NEC ART 250, PART H) NEC — NATIONAL ELECTRICAL CODE

En caso de mal funcionamiento de esta unidad, por favor contacte con el Servicio de Atención al Cliente en el teléfono 93 436 37 00 que le asesorará sobre el procedimiento correcto para solucionarlo. En caso de ser necesario enviar la unidad para su reparación, el Servicio de Atención al Cliente le proveerá de un número de incidencia, así como de la dirección del Servicio de Asistencia Técnica más cercano a su residencia.
