MANUAL DE USUARIO FMH 6050 RF HEADPHONE SET VIVANCO

Instrucciones de uso

Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . .22

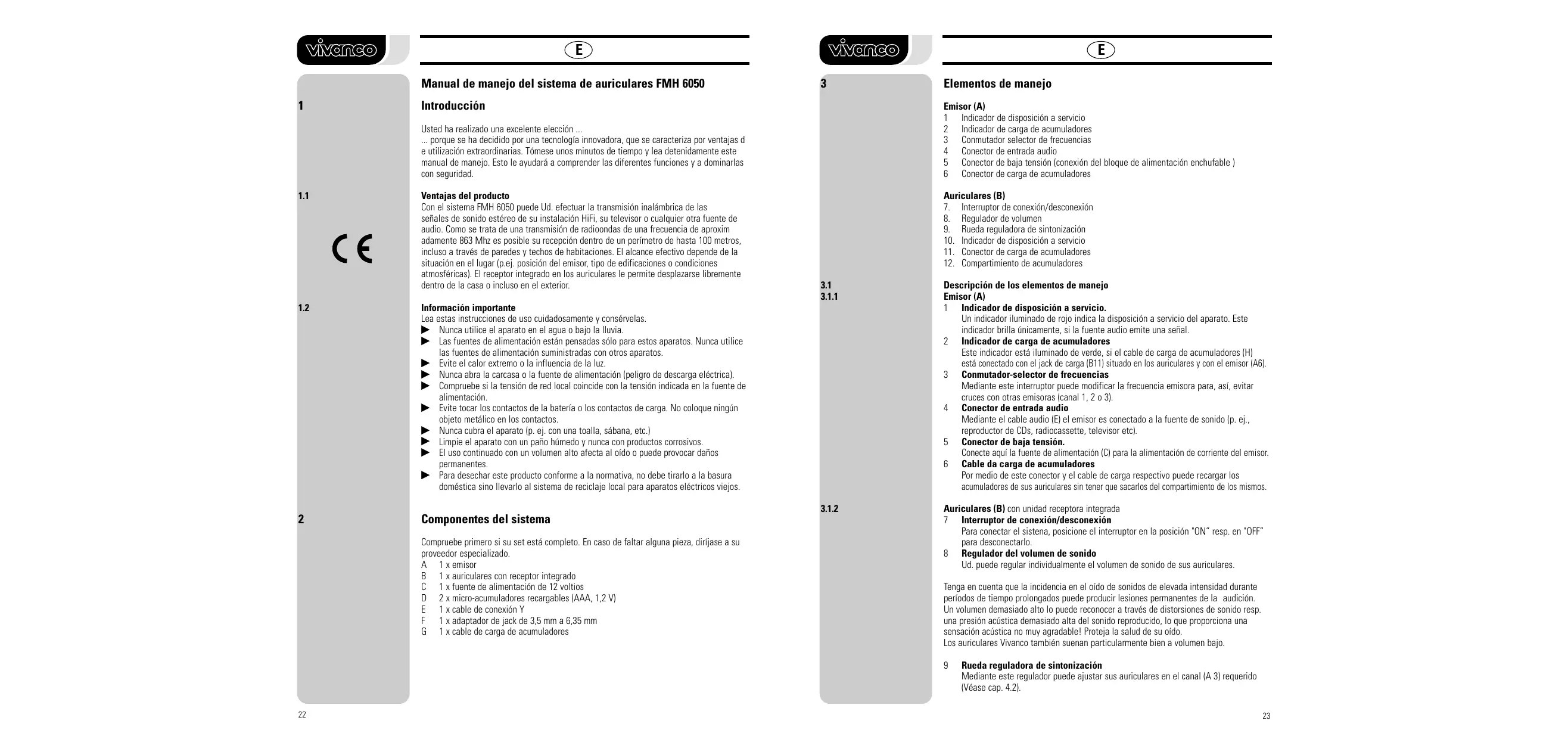

Manual de manejo del sistema de auriculares FMH 6050

Introducción Emisor (A) 1 Indicador de disposición a servicio 2 Indicador de carga de acumuladores 3 Conmutador selector de frecuencias 4 Conector de entrada audio 5 Conector de baja tensión (conexión del bloque de alimentación enchufable ) 6 Conector de carga de acumuladores Usted ha realizado una excelente elección ... ... porque se ha decidido por una tecnología innovadora, que se caracteriza por ventajas d e utilización extraordinarias. Tómese unos minutos de tiempo y lea detenidamente este manual de manejo. Esto le ayudará a comprender las diferentes funciones y a dominarlas con seguridad.

Ventajas del producto Con el sistema FMH 6050 puede Ud. efectuar la transmisión inalámbrica de las señales de sonido estéreo de su instalación HiFi, su televisor o cualquier otra fuente de audio. Como se trata de una transmisión de radioondas de una frecuencia de aproxim adamente 863 Mhz es posible su recepción dentro de un perímetro de hasta 100 metros, incluso a través de paredes y techos de habitaciones. El alcance efectivo depende de la situación en el lugar (p.ej. posición del emisor, tipo de edificaciones o condiciones atmosféricas). El receptor integrado en los auriculares le permite desplazarse libremente dentro de la casa o incluso en el exterior.

Información importante Lea estas instrucciones de uso cuidadosamente y consérvelas. Nunca utilice el aparato en el agua o bajo la lluvia. Las fuentes de alimentación están pensadas sólo para estos aparatos. Nunca utilice las fuentes de alimentación suministradas con otros aparatos. Evite el calor extremo o la influencia de la luz. Nunca abra la carcasa o la fuente de alimentación (peligro de descarga eléctrica). Compruebe si la tensión de red local coincide con la tensión indicada en la fuente de alimentación. Evite tocar los contactos de la batería o los contactos de carga. No coloque ningún objeto metálico en los contactos. Nunca cubra el aparato (p. ej. con una toalla, sábana, etc.) Limpie el aparato con un paño húmedo y nunca con productos corrosivos. El uso continuado con un volumen alto afecta al oído o puede provocar daños permanentes. Para desechar este producto conforme a la normativa, no debe tirarlo a la basura doméstica sino llevarlo al sistema de reciclaje local para aparatos eléctricos viejos.

Componentes del sistema Compruebe primero si su set está completo. En caso de faltar alguna pieza, diríjase a su proveedor especializado. A 1 x emisor B 1 x auriculares con receptor integrado C 1 x fuente de alimentación de 12 voltios D 2 x micro-acumuladores recargables (AAA, 1,2 V) E 1 x cable de conexión Y F 1 x adaptador de jack de 3,5 mm a 6,35 mm G 1 x cable de carga de acumuladores Elementos de manejo Auriculares (B)

7. Interruptor de conexión/desconexión

8. Regulador de volumen

9. Rueda reguladora de sintonización

10. Indicador de disposición a servicio

11. Conector de carga de acumuladores

12. Compartimiento de acumuladores

Descripción de los elementos de manejo Emisor (A) 1 Indicador de disposición a servicio. Un indicador iluminado de rojo indica la disposición a servicio del aparato. Este indicador brilla únicamente, si la fuente audio emite una señal. 2 Indicador de carga de acumuladores Este indicador está iluminado de verde, si el cable de carga de acumuladores (H) está conectado con el jack de carga (B11) situado en los auriculares y con el emisor (A6). 3 Conmutador-selector de frecuencias Mediante este interruptor puede modificar la frecuencia emisora para, así, evitar cruces con otras emisoras (canal 1, 2 o 3). 4 Conector de entrada audio Mediante el cable audio (E) el emisor es conectado a la fuente de sonido (p. ej., reproductor de CDs, radiocassette, televisor etc). 5 Conector de baja tensión. Conecte aquí la fuente de alimentación (C) para la alimentación de corriente del emisor. 6 Cable da carga de acumuladores Por medio de este conector y el cable de carga respectivo puede recargar los acumuladores de sus auriculares sin tener que sacarlos del compartimiento de los mismos.

Auriculares (B) con unidad receptora integrada 7 Interruptor de conexión/desconexión Para conectar el sistena, posicione el interruptor en la posición "ON” resp. en "OFF” para desconectarlo. 8 Regulador del volumen de sonido Ud. puede regular individualmente el volumen de sonido de sus auriculares. Tenga en cuenta que la incidencia en el oído de sonidos de elevada intensidad durante períodos de tiempo prolongados puede producir lesiones permanentes de la audición. Un volumen demasiado alto lo puede reconocer a través de distorsiones de sonido resp. una presión acústica demasiado alta del sonido reproducido, lo que proporciona una sensación acústica no muy agradable! Proteja la salud de su oído. Los auriculares Vivanco también suenan particularmente bien a volumen bajo.

Rueda reguladora de sintonización Mediante este regulador puede ajustar sus auriculares en el canal (A 3) requerido (Véase cap. 4.2).

10 Indicador de disposición de servicio Este indicador brilla de color rojo cuando los auriculares están conectados y dispuestos para el servicio. Si es óptima la sintonización precisa (tuning), este indicador está iluminado de verde. Caso que este indicador no esté iluminado, primero debe cargar los acumuladores. 11 Conector de carga de acumuladores Conector para el cable de carga de los acumuladores. 12 Compartimiento para acumuladores En este compartimiento se encuentran los acumuladores tipo Micro incluídos en el suministro.

Conexión/Puesta en marcha de los componentes

1. Fuente de alimentación para el emisor (C).

Conecte el cable de alimentación de corriente con el conector correspondiente (A5), en la parte trasera del emisor. A continuación, enchufe la fuente de alimentación en el tomacorriente de red.

2. Conexión a la fuente de audio.

Caso que su generador de audio esté provisto de una conexión para clavija (p. ej., para auriculares), conéctela con el cable de audio que se adjunta (E). Conecte un extremo del cable con el conector para auriulares y el conector de entrada de audio (A4) situada en el emisor. Caso que la conexión para clavija fuera demasiado pequeña para el conector de auriculares, puede utilizar el adaptador (G) de clavija de 3,5 mm a 6,35 mm. Si su aparato HiFi o televisor no dispone de un conector para auriculares, puede usar la salida cinch (AUX) mediante el cable de conexión en Y. Preste atenciíon a la concordancia de los colores de los conectores y clavijas (derecha = rojo, izquierda = blanco). Los cables de conexión empleados no deberían superar los 3 m de longitud.

3. Active ahora su fuente de audio (TV, equipo HiFi, etc.) y asegúrese de que emite una

señal de audio. Si emplea adaptadores para auriculares regulables, debe prestar atención a que éstos estén suficientemente regulados (aprox. posición central). La función emisora es señalada por el indicador de disposición de servicio (A1) que se enciende de color rojo.

Advertencia Ahora, Ud. debería poder desplazarse libremente de una habitación a otra sin que se produzcan interferencias en la recepción. Caso que la señal sea interrumpida o esté perturbada, mueva nuevamente la rueda reguladore de sintonización (ver cap. 4.2.3) para sintonizar la emisora (B9). Si la recepción se realiza a través de distancias muy largas, la señal se va debilitando progresivamente. Esto se reconoce por el aumento de los ruidos y porque la señal de sonido es apenas audible. Si se produ-jeran perturbaciones a causa de otros aparatos o por interferencias, seleccione en el emisor otra frecuencia (A3) y repita los pasos 4.2.2. - 4.2.3.

Recarga de las pilas suministradas

1. El juego FMH 6050 contiene dos pilas recargables (micro AAA) para este aparato,

que deben recargarse antes de su uso.

2. En primer lugar, apague el auricular (B7).

3. Conecte el cable de recarga de la pila al conector de recarga del transmisor (A5) y

del auricular (B11). El indicador de recarga de pilas del transmisor (A2) se iluminará en color verde.

4. Las pilas deberían recargarse durante 14 horas aproximadamente antes de la primera

utilización. Después de la primera recarga, las pilas se mantendrán a máxima carga durante unas 8 horas. Alcanzan su máxima capacidad, así como el tiempo de funcionamiento indicado tras la tercera recarga. Consejo Para un mantenimiento adecuado de las pilas deberá descargarlas y recargarlas una vez al mes aproximadamente mediante un cargador o descargador de baterías. Para ello, le recomendamos los cargadores de la marca Vivanco, que proporcionan una vida útil más prolongada a las pilas de uso regular.

Advertencia El emisor se desconecta automáticamente cuando deja de recibir una señal de audio durante un período prolongado resp. al estar la señal de entrada demasiado débil. Al reanudarse la transmisión de la señal de audio, el emisor se conecta automáticamente de nuevo.

Los auriculares como receptor

1. Conecte los auriculares (B7) y compruebe el indicador de disposición de servicio (B10).

Si brilla de color rojo, los auriculares están listos para el servicio. Si el indicador no se ilumine, es preciso cargar primero los acumuladores de los auriculares (ver cap. 5.1).

2. Posicione el regulador de voluen (B8) en una posición central y póngase los auriculares.

Inicie la búsqueda automática de emisores accionando la rueda reguladora de sintonización (B9) hasta que note haber llegado a un tope. Entonces, mueva la rueda reguladora de sintonización (B9) hacia la dirección contaria hasta escuchar una clara señal (voz o música). Ahora, sus auriculares están ajustado a la frecuencia anteriormente ajustada en el emisor (ver cap. 4.1) En caso de un ajuste fino ópütimo, el indicador de disposición de servicio (B10) está iluminado de verde.

Aléjese con los auriculares unos 3 metros del emisor. Caso que reciban ruidos perturbadores u otras emisoras debe accionar nuevamente la rueda de sintonización de emisora (B9) . Después del uso, sitúe el interruptor de conexión/desconexión (B7) de los auriculares en la posición "off". Empleo de pilas Los auriculares de radio pueden funcionar con pilas micro AAA corrientes o con pilas no recargables AAA de 1,5 V. No está permitido recargar las pilas micro AAA corrientes a través de la función de recarga incorporada.

1. En primer lugar, apague el auricular (B7).

2. Abra el compartimento de las pilas (B12).

3. A continuación, cambie las pilas fijándose en las indicaciones sobre polaridad

situadas al fondo del compartimento. Eliminación de pilas A la hora de desechar las pilas o baterías respete el medio ambiente. No deben tirarse a la basura doméstica. No emplee baterías antiguas, nuevas ni de diferente tipo.

Eliminación de fallos

Problema No hay sonido

Perturbaciones del sonido Emisor se desconecta Solución Compruebe si el interruptor de conexión/desconexión de los auriculares (B7) se encuentre en la posición "ON". ¿Brillan permanentemente los indicadores de disposición de servicio en el emisor (A1) y en los auriculares (B10)? En caso contrario, compruebe la conexión de la fuente de alimentación (C) y el estado de los acumuladores. Para ello vea los capítulos 4 y 5. Compruebe si está conectado su fuente de audio y si emite una señal. ¿Ha conectado su emisor con la fuente de audio? En el caso de un servicio con un conector para auriculares regulable de su aparato de audio, debe abrirlo suficientemente (p. ej., hasta la mitad). Manipulaciones del producto por personas no autorizadas a este fin Daños causados por manejo indebido de los aparatos, inobservancia de las instrucciones de uso y daños causados por pilas derramadas. Como FMH 6050 es un producto de calidad cumple con todas las normas de hom ologación nacionales e internacionales válidas en los países de admisión.

Hotline Hotline telefónico 01805 / 404910 (0,12 € / min.) o http://www.vivanco.de Encontrará su contacto en Europa en http://www.vivanco.com Contacto en Alemania:

Datos técnicos Cambie con el regulador de frecuencia (A3) a otra frecuencia de emisión. Ajuste nuevamente el emisor (ver cap. 4.2.2). Asegúrese de que la perturbación no es originada por su fuente de audio. En algunos casos puede resultar necesario cambiar la posición del emisor o posicionarlo a mayor altura. Observe el indicador de disposición de servicio (B10). Véase capítulo 5. No posicione el emisor directamente en un televisor, sino a una distancia de aprox. 1 m. Frecuencia de transmisión 863 - 865 MHz Canales de emisión Potencia máxima de emisión 10 mW Gama de frecuencia

Relación señal-ruido > 45 dB Factor de distorsión < 1,8 % Alimentación de corriente Auriculares: Emisor: Aumente el volumen en los auriculares resp. en la salida cinch de su fuente de audio. En caso de señales demasiado bajas, el emisor se desactiva automáticamente. Véase cap. 4.1.3. ¡Salvo modificaciones técnicas!

Si estas sugerencias técnicas no resultaran suficientes para solucionar el problema, diríjase a su comerciante especializado.

Garantía Para garantizar el más alto grado en seguridad de funcionamiento, los FMH 6050 están sujetos a un severo control de calidad. No obstante, es imposible exluir por completo un defecto técnico. En el caso de que inesperadamente se origine un daño, su comerciante especializado le sustituirá su aparato reclamado por otro, si usted observe las siguientes condiciones: El período de garantía es de 24 meses a partir de la fecha de la compra del producto. El sietema de auriculares debe estar completo, según indicado en las instrucciones de uso respectivas. 2 pilas tipo Micro fuente de alimentación de 12 voltios/200mA Desconexión automática del emisor

Autorización Este producto inalámbrico Vivanco se corresponde con la directiva europea R&TTE para equipos radioeléctricos en ámbitos de frecuencias armonizados. La venta y el uso de estos sistemas está permitido en la UE y en los países de la EFTA. En todos los países no mencionados no se autoriza el uso. Encontrará la declaración de conformidad al final de este folleto. ¡Solo en caso de cumplirse las condiciones anteriormente indicadas, el comerciante especializado puede sustituirle de inmediato el producto! Caso que las condiciones a.m. no han sido cumplidas, Vivanco presta garantía dentro de las normas de garantía legales de 24 meses a partir de la fecha de compra del producto. De cualquier tipo de reclamaciones por garantía son excluidos:
