BEDIENUNGSANLEITUNG FMH 6050 RF HEADPHONE SET VIVANCO

FMH 6050 Bedienungsanleitung für das Kopfhörersystem FMH 6050

Produktvorteile Mit dem System FMH 6050 können Sie Stereo-Tonsignale Ihrer HiFi-Anlage, Ihres Fernsehers oder einer anderen Audioquelle drahtlos übertragen. Da es sich um Funkwellen mit einer Frequenz von ca. 863 MHz handelt, ist ein Empfang im Umkreis von bis zu 100 Metern auch durch Wände und Zimmerdecken hindurch möglich. Die tatsächliche Reichweite hängt aber von den örtlichen Gegebenheiten ( z. B: Standort des Senders, Art der Bebauung oder atmosphärischen Bedingungen) ab. Mit dem im Kopfhörer integrierten Empfänger können Sie sich somit frei innerhalb der Wohnung oder auch im Freien bewegen. Bitte prüfen Sie zunächst, ob Ihr Set vollständig ist. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Kopfhörer (B) 7 Ein-/ Ausschalter 8 Lautstärkeregler 9 Tuning-Rad 10 Betriebsbereitschaftsanzeige 11 Akkuladebuchse 12 Akkufach

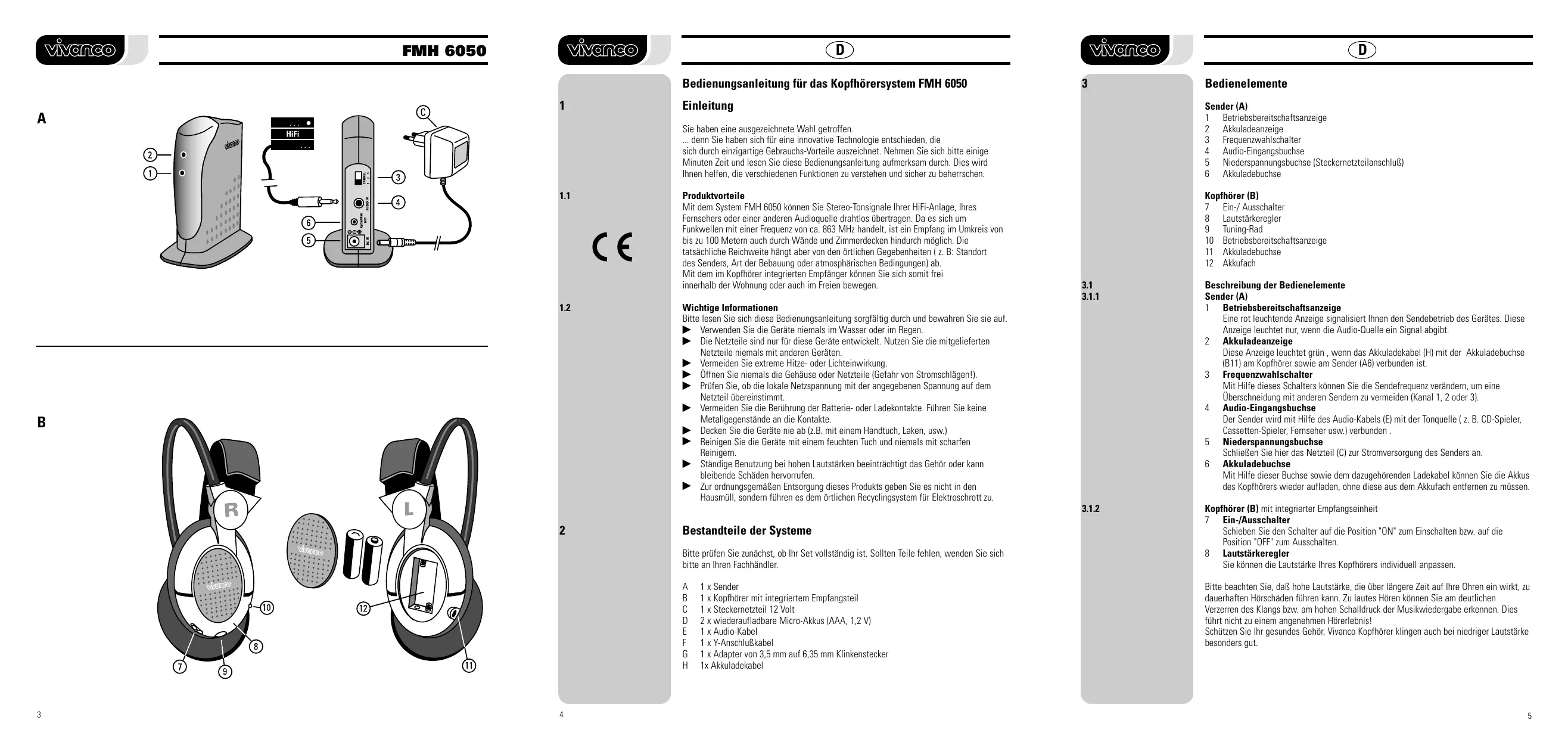

Beschreibung der Bedienelemente Sender (A) 1 Betriebsbereitschaftsanzeige Eine rot leuchtende Anzeige signalisiert Ihnen den Sendebetrieb des Gerätes. Diese Anzeige leuchtet nur, wenn die Audio-Quelle ein Signal abgibt. 2 Akkuladeanzeige Diese Anzeige leuchtet grün , wenn das Akkuladekabel (H) mit der Akkuladebuchse (B11) am Kopfhörer sowie am Sender (A6) verbunden ist. 3 Frequenzwahlschalter Mit Hilfe dieses Schalters können Sie die Sendefrequenz verändern, um eine Überschneidung mit anderen Sendern zu vermeiden (Kanal 1, 2 oder 3). 4 Audio-Eingangsbuchse Der Sender wird mit Hilfe des Audio-Kabels (E) mit der Tonquelle ( z. B. CD-Spieler, Cassetten-Spieler, Fernseher usw.) verbunden . 5 Niederspannungsbuchse Schließen Sie hier das Netzteil (C) zur Stromversorgung des Senders an. 6 Akkuladebuchse Mit Hilfe dieser Buchse sowie dem dazugehörenden Ladekabel können Sie die Akkus des Kopfhörers wieder aufladen, ohne diese aus dem Akkufach entfernen zu müssen.

Kopfhörer (B) mit integrierter Empfangseinheit 7 Ein-/Ausschalter Schieben Sie den Schalter auf die Position "ON" zum Einschalten bzw. auf die Position "OFF" zum Ausschalten. 8 Lautstärkeregler Sie können die Lautstärke Ihres Kopfhörers individuell anpassen. Wichtige Informationen Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf. Verwenden Sie die Geräte niemals im Wasser oder im Regen. Die Netzteile sind nur für diese Geräte entwickelt. Nutzen Sie die mitgelieferten Netzteile niemals mit anderen Geräten. Vermeiden Sie extreme Hitze- oder Lichteinwirkung. Öffnen Sie niemals die Gehäuse oder Netzteile (Gefahr von Stromschlägen!). Prüfen Sie, ob die lokale Netzspannung mit der angegebenen Spannung auf dem Netzteil übereinstimmt. Vermeiden Sie die Berührung der Batterie- oder Ladekontakte. Führen Sie keine Metallgegenstände an die Kontakte. Decken Sie die Geräte nie ab (z.B. mit einem Handtuch, Laken, usw.) Reinigen Sie die Geräte mit einem feuchten Tuch und niemals mit scharfen Reinigern. Ständige Benutzung bei hohen Lautstärken beeinträchtigt das Gehör oder kann bleibende Schäden hervorrufen. Zur ordnungsgemäßen Entsorgung dieses Produkts geben Sie es nicht in den Hausmüll, sondern führen es dem örtlichen Recyclingsystem für Elektroschrott zu. Bestandteile der Systeme 1 x Sender 1 x Kopfhörer mit integriertem Empfangsteil 1 x Steckernetzteil 12 Volt 2 x wiederaufladbare Micro-Akkus (AAA, 1,2 V) 1 x Audio-Kabel 1 x Y-Anschlußkabel 1 x Adapter von 3,5 mm auf 6,35 mm Klinkenstecker 1x Akkuladekabel Bedienelemente Sender (A) 1 Betriebsbereitschaftsanzeige 2 Akkuladeanzeige 3 Frequenzwahlschalter 4 Audio-Eingangsbuchse 5 Niederspannungsbuchse (Steckernetzteilanschluß) 6 Akkuladebuchse Sie haben eine ausgezeichnete Wahl getroffen. ... denn Sie haben sich für eine innovative Technologie entschieden, die sich durch einzigartige Gebrauchs-Vorteile auszeichnet. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung aufmerksam durch. Dies wird Ihnen helfen, die verschiedenen Funktionen zu verstehen und sicher zu beherrschen.

Bitte beachten Sie, daß hohe Lautstärke, die über längere Zeit auf Ihre Ohren ein wirkt, zu dauerhaften Hörschäden führen kann. Zu lautes Hören können Sie am deutlichen Verzerren des Klangs bzw. am hohen Schalldruck der Musikwiedergabe erkennen. Dies führt nicht zu einem angenehmen Hörerlebnis! Schützen Sie Ihr gesundes Gehör, Vivanco Kopfhörer klingen auch bei niedriger Lautstärke besonders gut.

Tuning-Rad Mittels des Tuning-Rades stellen Sie Ihren Kopfhörer auf den von Ihnen gewählten Kanal (A 3) ein (siehe Kapitel 4.2). 10 Betriebsbereitschaftanzeige Diese Anzeige leuchtet rot, wenn der Kopfhörer eingeschaltet und betriebsbereit ist. Bei optimaler Senderfeinabstimmung (Tuning) leuchtet diese Anzeige grün. Leuchtet diese Anzeige nicht , müssen Sie zunächst die Akkus laden. 11 Akkuladebuchse Anschlußbuchse für das Akkuladekabel 12 Akkufach In diesem Fach werden die mitgelieferten Micro-Zellen eingelegt

Anschließen / Inbetriebnahme der Komponenten

1. Netzteil für den Sender (C).

Schließen Sie das Stromversorgungskabel an die dafür vorgesehene Buchse (A5) auf der Rückseite des Senders an. Stecken Sie nun das Netzteil in die Netzsteckdose.

2. Anschließen an die Audioquelle

Ist Ihre Audioquelle mit einer Klinkenbuchse (z.B. für Kopfhörer) ausgestattet, so verwenden Sie das beigefügte Audio-Kabel (E). Verbinden Sie ein Ende des Kabels mit der Kopfhörerbuchse und der Audio-Eingangsbuchse (A4) am Sender. Falls der Klinkenstecker zu klein für die Kopfhörerbuchse ist, können Sie den Adapter (G) von 3,5 mm auf 6,35 mm Klinkenstecker verwenden. Verfügt Ihr HiFi-Gerät oder Fernseher nicht über eine Kopfhörerbuchse, so können Sie mittels des Y-Adapters auch den Cinch–Ausgang (AUX) benutzen. Achten Sie dabei auf die Übereinstimmung der Stecker- und Buchsenfarbgebung: (rechts = rot , links = weiß) Es sollten die verwendeten Anschlußleitungen( z.B.Audio-Kabel ) eine Länge von 3m nicht überschreiten.

3. Schalten Sie nun Ihre Audio-Quelle (TV, HiFi-Anlage usw.) ein und achten Sie darauf,

dass diese ein Audio-Signal abgibt. Bei der Verwendung von relegieren Kopfhörerbuchsen ist darauf zu achten , dass diese genügend (etwa Mittelstellung) aufgeregelt sind. Die Sendefunktion wird durch die rot leuchtende Betriebsbereitschaftsanzeige (A1) signalisiert. Hinweis Der Sender schaltet sich automatisch ab, wenn über einen längeren Zeitraum kein AudioSignal anliegt. bzw. das Eingangssignal zu klein ist. Bei erneuter Audio-Signalübertragung schaltet sich der Sender automatisch wieder ein.

Kopfhörer als Empfänger 1. Schalten Sie den Kopfhörer ein (B7) und achten Sie auf die Betriebsbereitschaftsanzeige (B10). Leuchtet diese rot, ist Ihr Funkkopfhörer betriebsbereit. Sollte diese Anzeige nicht leuchten, müssen Sie zunächst die Akkus des Kopfhörers laden (siehe Kapitel 5.1).

2. Stellen Sie den Lautstärkeregler (B8) in eine mittlere Stellung ein und setzten den

Kopfhörer auf. Zu Beginn drehen Sie das Tuning-Rad (B9) solange in eine Richtung, bis Sie einen Anschlag spüren. Dann drehen Sie das Tuning-Rad (B9) langsam in die entgegenge setzte Richtung bis Sie eine klares und deutliches Tonsignal (Sprache oder Musik) hören. Ihr Kopfhörer ist nun auf die vorher von Ihnen am Sender (Kapitel 4.1.) einge stellte Sendefrequenz (A3) angepaßt. Bei optimaler Senderfeineinstellung leuchtet die Betriebsbereitschaftsanzeige (B10) grün.

Entfernen Sie sich mit dem Kopfhörer ungefähr 3 Meter von dem Sender. Falls Störgeräusche oder andere Sender empfangen werden, drehen Sie erneut das Tuning-Rad (B9). Nach Gebrauch schalten Sie den Ein-/Ausschalter (B7) am Hörer auf "Off". Hinweis Sie sollten nun mit dem Kopfhörer frei von Raum zu Raum gehen können ohne jegliche Empfangsstörung. Falls das Signal abbricht oder gestört ist, drehen Sie erneut am TuningRad (siehe Kapitel 4.2.3.) zur Senderfeinabdstimmung (B9). Beim Empfang über sehr lange Distanzen wird das Signal nach und nach schwächer. Sie erkennen dies daran, daß das Rauschen zunimmt, und daß Ihr Tonsignal kaum noch zu hören ist. Sollte es u.U. zu Störungen durch andere Geräte oder durch Interferenzen kommen, dann wählen Sie am Sender eine andere Frequenz (A3) und wiederholen die Schritte 4.2.2 bis 4.2.3

Laden der mitgelieferten Akkus

1. Das Set FMH 6050 beinhaltet 2 in diesem Gerät aufladbare Akkus (Mikro - AAA), die

vor dem Betrieb aufgeladen werden müssen.

2. Schalten Sie zunächst den Kopfhörer aus. (B7).

3. Verbinden Sie das Akkuladekabel mit der Ladebuchse des Senders (A5) sowie des

Kopfhörers (B11). Die Akkuladeanzeige am Sender (A2) leuchtet grün.

4. Vor der ersten Inbetriebnahme müssen die Akkus circa 14 Stunden geladen werden.

Nach diesem ersten Ladevorgang sind die Akkus nach circa 8 Stunden vollständig geladen. Erst nach dem dritten Ladevorgang erreichen die Akkus ihre volle Kapazität und damit auch die angegebene Betriebsdauer. Pflegetip Zur perfekten Pflege Ihrer Akkus sollten Sie diese ca. einmal pro Monat mit einem Lade-/ Entladegerät laden bzw. entladen. Wir empfehlen hierzu die Ladegräte aus dem Hause Vivanco. Diese Geräte sorgen bei regelmäßigem Gebrauch für eine längere Lebensdauer Ihrer Akkus.

Verwendung von Akkus oder Batterien Der Funkkopfhörer kann auch mit handelsüblichen AAA Mikro-Akkus oder nichtaufladbaren 1,5 V AAA Batterien betrieben werden. Eine Aufladung handelsüblicher AAA Mikro-Akkus mit der eingebauten Ladefunktion ist allerdings nicht möglich.

1. Schalten Sie den Kopfhörer zunächst aus (B7).

2. Öffnen Sie Akkufach (B12).

3. Wechseln Sie dann die Akkus aus. Dabei beachten Sie bitte die Polaritätsangabe auf

dem Boden des Akkufach. Entsorgung der Batterien und Akkus Entsorgen Sie die Batterien oder Akkus auf umweltfreundliche Weise. Batterien oder Akkus gehören nicht in den Hausmüll. Verwenden Sie keine alten und neuen Batterien oder unterschiedliche Batterietypen gleichzeitig.

Gestörter Ton Sender schaltet ab

Erhöhen Sie die Lautstärke an der Kopfhörerbuchse bzw. am Chinch-Ausgang Ihrer Audioquelle. Bei zu kleinen Audiosignalen schaltet der Sender ansonsten automatisch ab. Siehe Punkt 4.1.3. Hotline Kontakt Deutschland: Telefon-Hotline 01805 / 404910 (0,12€ / Min.) oder http://www.vivanco.de Ihren Kontakt in Europa finden Sie unter http://www.vivanco.com.

Technische Daten Übertragungsfrequenz: Sendekanäle Sendeleistung, max Frequenzbereich Signal-/Rauschabstand Klirrfaktor Stromversorgung Weichen Sie mit dem Frequenzwahlschalter (A3) auf eine andere Sendefrequenz aus. Stellen Sie erneut den Sender ein (Kapitel 4.2.2.) Stellen Sie sicher, daß die Störungen nicht durch Ihre AudioQuelle hervorgerufen werden. In bestimmten Fällen kann es vorkommen, daß der Sender umgestellt oder höher positioniert werden muß. Beachten Sie die Betriebsbereitschaftsanzeige (B10).Vergleichen Sie Kapitel 5. Stellen Sie den Sender nicht direkt auf ein TV-Gerät, sondern im Abstand von ca. 1m. Sollten diese technischen Lösungsvorschläge nicht ausreichen, wenden Sie sich bitte an Ihren Fachhändler.

Von jeglichen Garantieansprüchen ausgeschlossen sind: Eingriffe in die Geräte durch nicht autorisierte Personen Schäden durch unsachgemäße Behandlung der Geräte, Nichtbeachtung der Bedienungsanleitung sowie Schäden durch ausgelaufene Batterien. Als Qualitätsprodukt erfüllt der FMH 6050 selbstverständlich alle nationalen und europäischen Zulassungsvorschriften in den zugelassenen Ländern. Lösung Überprüfen Sie, ob sich der Ein-/Ausschalter am Kopfhörer (B7) in der Position "ON" befindet. Leuchten die Betriebsbereitschaftsanzeigen am Sender (A1) und am Kopfhörer (B10) ständig? Überprüfen Sie ansonsten den Anschluß des Steckernetzteiles (C) und den Zustand der Akkus. Vergleichen Sie hierzu Kapitel 4 und 5. Überprüfen Sie, ob Ihre Audio-Quelle eingeschaltet ist und auch ein Signal abgibt. Haben Sie den Sender mit der AudioQuelle verbunden? Im Falle des Betriebes mit einer regelbaren Kopfhörerbuchse Ihres Audio-Gerätes müssen Sie diese genügend aufdrehen (z.B. etwa mittig).

10 mW 20-20.000 Hz >45dB < 1,8% Kopfhörer: Sender: 2 Micro-Zellen Steckernetzteil, 12Volt / 200mA Automatische Senderabschaltung Technische Änderungen vorbehalten.

Zulassung Dieses Vivanco Funkprodukt entspricht der europäischen R&TTE Richtlinie für Funksysteme in harmonisierten Frequenzbereichen. Der Verkauf und Betrieb dieser Systeme ist in der EU und Ländern der EFTA erlaubt. In allen nicht genannten Staaten ist der Betrieb nicht zulässig. Die Konformitätserklärung finden Sie am Ende dieses Heftes. Garantie Der FMH 6050 unterliegt einer strengen Qualitätsprüfung um ein Höchstmaß an Funktionssicherheit gewährleisten zu können. Dennoch können wir einen technischen Defekt nie ganz ausschließen. Sollte der Schadensfall einmal dennoch eintreffen, so erhalten sie für Ihr beanstandetes Gerät ein sofortiges Austauschgerät bei Ihrem Fachhändler, wenn folgende Punkte beachtet werden: Die Garantiezeit beträgt 24 Monate ab Kaufdatum. Das Kopfhörersystem muß gemäß der beiliegenden Bedienungsanleitung vollständig sein. Nur wenn die oben genannten Punkte eingehalten werden, kann der sofortige Austausch bei Ihrem Fachhändler erfolgen! Werden die oben genannten Punkte nicht eingehalten, so leistet Vivanco natürlich Garantie im Rahmen der gesetzlichen Gewährleistungsbestimmungen von 24 Monaten ab Kaufdatum.
