MANUAL DE USUARIO KH 969 EBENCH

Instrucciones de servicio

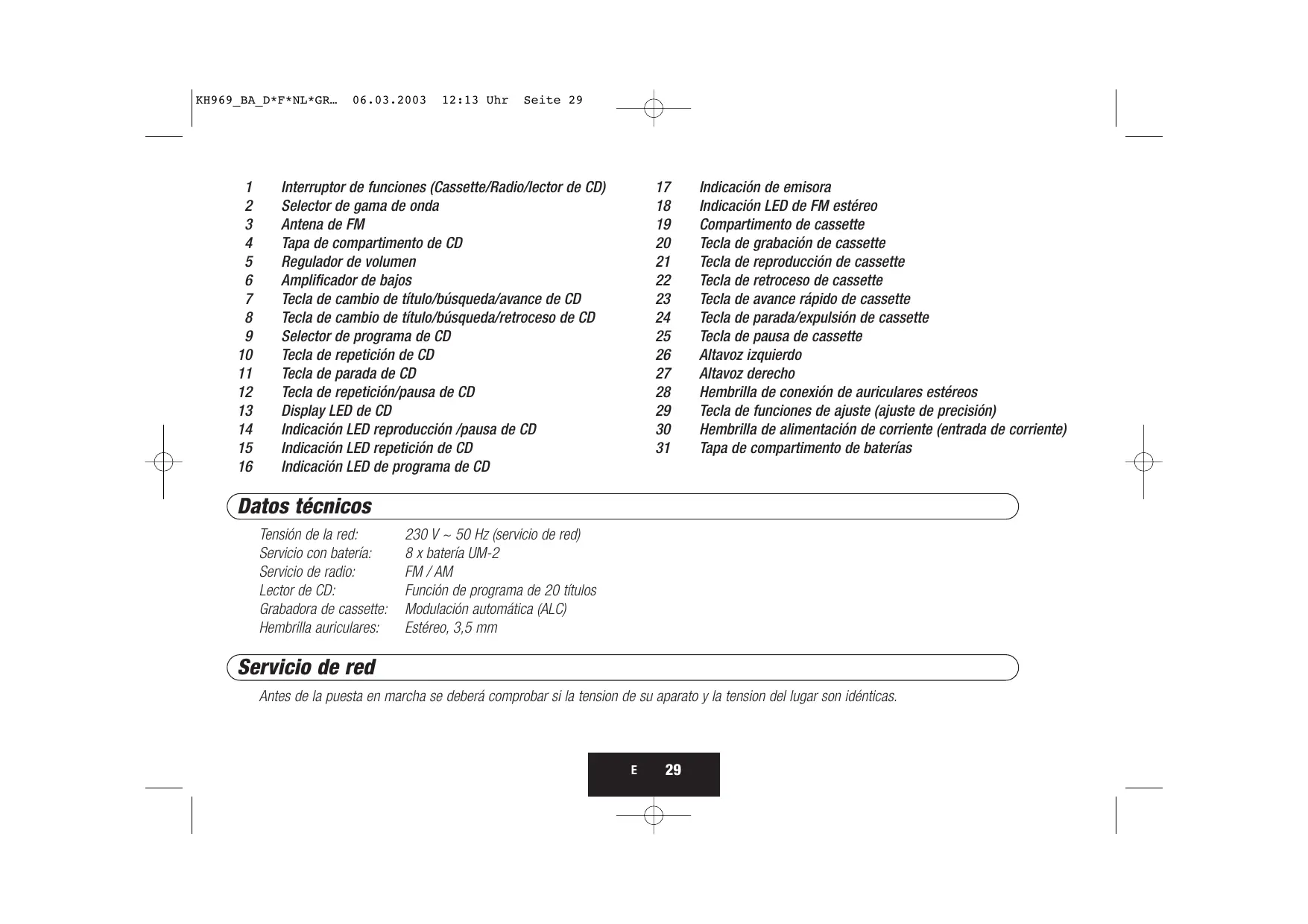

Interruptor de funciones (Cassette/Radio/lector de CD)

Selector de gama de onda Antena de FM Tapa de compartimento de CD Regulador de volumen Amplificador de bajos Tecla de cambio de título/búsqueda/avance de CD Tecla de cambio de título/búsqueda/retroceso de CD Selector de programa de CD Tecla de repetición de CD Tecla de parada de CD Tecla de repetición/pausa de CD Display LED de CD Indicación LED reproducción /pausa de CD Indicación LED repetición de CD Indicación LED de programa de CD

18 19 20 21 22 23 24 25 26 27 28 29 30 31

Indicación de emisora

Indicación LED de FM estéreo Compartimento de cassette Tecla de grabación de cassette Tecla de reproducción de cassette Tecla de retroceso de cassette Tecla de avance rápido de cassette Tecla de parada/expulsión de cassette Tecla de pausa de cassette Altavoz izquierdo Altavoz derecho Hembrilla de conexión de auriculares estéreos Tecla de funciones de ajuste (ajuste de precisión) Hembrilla de alimentación de corriente (entrada de corriente) Tapa de compartimento de baterías

Tensión de la red: Servicio con batería: Servicio de radio: Lector de CD: Grabadora de cassette: Hembrilla auriculares:

230 V ~ 50 Hz (servicio de red)

8 x batería UM-2 FM / AM Función de programa de 20 títulos Modulación automática (ALC) Estéreo, 3,5 mm

Antes de la puesta en marcha se deberá comprobar si la tension de su aparato y la tension del lugar son idénticas.

Servicio con batería

Retirar el cable del aparato de la caja de enchufe de pared. Abrir la tapa del compartimento de batería (31) y colocar 8 baterías UM-2 (tamaño "C"). Tener en cuenta los polos indicados en las baterías.

Poner el interruptor de funciones (1) en "Radio" y el selector de gama de onda (2) en la gama deseada. Con el boto selector de emisora (9), seleccionar la estación de radio deseada y ajustar el volumen con el regulador de volumen (5). Para desconectar la radio, colocar sencillamente el interruptor de funciones (1) en la posición "CASSETTE". • Indicación de FM esteréo Para oír una emisora en FM en calidad estéreo, colocar interruptor de banda de frecuencia (2) en "FM ST.". La indicación LED FM ESTEREO (18) se enciende, en cuanto que se reciba la emisora en estéreo. En muchas regiones la recepción de FM es mala o irregular. Por lo que se producen muchos ruidos de fondo. En este caso colocar el interruptor de banda de frecuencia (2) en "FM". • Antenas La antena FM (3) ha de estar completamente extraída para una recepción óptima de emisoras de FM. La recepción de emisoras de AM se regula mediante una antena integrada. Para mejorar la calidad de recepción se gira el aparato completo (en la dirección de recepción correspondiente).

Amplificador de bajos

Para oír música a bajo volumen, colocar el amplificador de bajo (6) en "CON". De esta forma se amplifica la frecuencia baja y acentúa el bajo. Para desconectar el amplificador de bajo, pulsar de nuevo el botón.

• Reproducción de cassettes Para abrir el compartimento de cassettes, pulsar la tecla de parada/expulsión (24). Colocar el cassette en el compartimento de cassette (19) y cerrar de nuevo el compartimento. Colocar el interruptor de funciones (1) en "CASSETTE", pulsar la tecla de reproducción (21) y ajustar el volumen deseado mediante el regulador de volumen (5). Finalizar el servicio de cassette pulsando la tecla de parada/expulsión (24).

• Avance rápido y retroceso

Para el avance rápido o el rebobinado del cassette, pulsar o bien la tecla de avance rápido (23) o la tecla de retrocesco (22). • Pausa Durante la reproducción o la grabación se puede detener momentáneamente el cassette pulsando la tecla de pausa (25). Para proseguir con reproducción o grabación, pulsar de nuevo la tecla de pausa. • Autostop Cuando el cassette durante la reproducción o la grabación llega al final, se interrumpirá automáticamente el servicio de cassette. PRECAUCION! Para proteger el lector de cassettes y los cassettes de posibles daños, se deberá pulsar después de todo uso la tecla de parada/expulsión (24).

Grabación de la radio integrada

Ajustar la emisora de radio deseada (descripción ver capítulo "radio"). Orientar para conseguir una recepción óptima de la estación de radio.

Colocar un cassette vacío en el compartimento de cassette (19). Pulsar la tecla de pausa (25). Pulsar la tecla de grabación (20). Al comienzo de la función de grabación, se pulsa la tecla de pausa (21). La modulación automática integrada [Automatic Level Control (ALC)] se encarga automáticamente de que la calidad de grabación sea la mejor. La modificación del volumen no influye la grabación. 5. Para interrumpir la función de grabación, pulsar la tecla de pausa (25). Para volver a grabar, pulsar de nuevo la tecla de pausa (25). 6. Para concluir la grabación, pulsar la tecla de parada/expulsión (24). 7. Cuando finalice el cassette, concluirá el servicio de cassette automáticamente.

• Reproducción de Compact Disks / Arranque Observación: En caso de que durante la reproducción del CD sean "saltados" algunos títulos, se debería intentar reducir el volumen. El compartimento de CD no deberá abrirse, en ningún caso, durante la reproducción del CD. 1. Levantando la TAPA (4), abrir el compartimento de CD. Colocar en él un CD y cerrar de nuevo la tapa (4). Colocar el interruptor de funciones (1) en la posición "CD". 2. Al cerrar el compartimento de CD, tras haberse introducido un CD en él, la indicación LED de CD (13) muestra en número total de títulos en el CD, el aparato se coloca en "parada". 3. Estando abierto o vacío el compartimento de CD, aparece en el DISPLAY (13) la indicación "00" y el aparato se coloca en "parada". • Reproducción / Pausa 1. Tras pulsar la tecla de reproducción /pausa (12) en el modo "parada", se reproduce el primer título del CD. La indicación LED reproducción /pausa (14) se enciende. La indicación LED de CD (13) muestra el número del título que se está reproduciendo en el momento. 2. Para una corta interrupción de la función de reproducción, pulsar de nuevo la tecla de reproducción /pausa de CD (12). La indicación LED reproducción /pausa (14) hace intermitencia. 3. Ahora la reproducción estará interrumpida, pero el CD continua girando. Pulsando de nuevo la tecla de reproducción /pausa (12) se continuará con la reproducción, donde se interrumpió anteriormente. 4. Pulsando de nuevo la tecla de parada de CD (11) en el modo REPRODUCCION o PAUSA se concluye la reproducción. • Repeticion 1. Repetición de un título: Si se pulsa una vez la tecla de repetición (10), se enciende la indicación LED repetición (15) y tendrá intermitencia continua. El título correspondiente será repetido. 2. Repetición de todos los títulos: Si se pulsa dos veces la tecla de repetición (10), se enciende la indicación LED repetición (15) de forma permanente. El CD completo será reproducido de nuevo. 3. Interrupción de la función de repetición: Pulsando la tecla de repetición (10) hasta que esté deconectada la indicación del LED luminoso para repetición de CD (15).

• Saltar títulos y búsqueda

1. Si se pulsa la tecla una vez, durante la interpretación o durante una pausa, el salto de título de CD avance ">>" (7) ó salto de título de CD retroceso "<<" (8) se inicia de nuevo el próximo título, si bien, el último interpretado. 2. Si durante la reproducción se pulsa o se sujeta la tecla salto de título avance CD ">>" (7) ó salto de título retrocesco CD "<<" (8), el aparato busca (con velocidad rápida perceptible) el título (o dentro del título) hacia adelante o hacia atrás. • Servicio de programa 1. Pulsando una vez la tecla de programa (9) en PARADA CD, se enciende la indicación LED programa (16). Con la tecla salto de título avance CD ">>" (7) ó salto de título retrocesco CD "<<" (8) se irá al título de CD (Track) deseado. La indicación LED CD (13) muestra el número correspondiente del título. Seguidamente pulsar de nuevo la tecla de programa (9), para memorizar el título deseado. 2. Repetir los pasos anterior hasta que se hayan programado todos los títulos deseados. En total se pueden memorizar 20 títulos. 3. Para la reproducción de los títulos programados, pulsar una vez la tecla de reproducción /pausa de CD (12). 4. Para borrar los títulos programados, abrir sencillamente el compartimento de CD (4).

Hembrilla para auriculares estéreos

Para disfrutar de la música con auriculares, enchufar el conector de los auriculares esteréo en la embrilla de auriculares esteréo (28) y ajustar como se desee el regulador de volumen (5). Durante la recepción a través de auriculares, los altavoces se conectan automáticamente mudos.

Colocar el interruptor de funciones (1) en la posición "CD".

Introducir el CD con los rótulos hacia arriba en el compartimento de CD. Colocar un cassette en el compartimento de cassette (19) y pulsar la tecla de pausa (25) de la pletina de cassette. El aparato estará listo para la grabación, cuando se pulsen al mismo tiempo la tecla de grabación (20) y la tecla de reproducción (21). Con la función ALC integrada, el aparato ajusta automáticamente la mejor calidad de grabación. 5. Poner en marcha el lector de CD y buscar el título deseado (v. descripción LECTOR CD). Soltar la tecla de pausa (25) de la pletina de cassette, para comenzar con la grabación. 6. Para una interrupción temporal de la función de grabación, pulsar la tecla de pausa (25). Pulsando de nuevo la tecla de pausa (25) se continuará la grabación. E

7. Para concluir la grabación, pulsar la tecla de parada/expulsión (24) de la pletina de cassette. Seguidamente, finalizar la reproducción del CD, pulsando la tecla de parada de CD (11) del lector de CD.

PRECAUCION: Proteger siempre el aparato de la lluvia y la humedad, para evitar el peligro de que salga ardiendo o de electrochoque.

No retirar la cubierta bajo ninguna circunstancia. Las lámparas de control están soldadas por puntos. Los componentes en el interior del aparato, no están previstos para que el mantenimiento se efectuado por parte del usuario. El mantenimiento y la reparación deberán ser efectuados únicamente por una firma especializada.

• Limpieza de los cabezales Los cabezales deberán limpiarse periódicamente, eliminando la suciedad y el polvo acumulados. La suciedad en los cabezales perjudica la calidad del sonido de la grabación y la reproducción.

Declaracion de conformidad

Nosotros, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, declaramos para este producto la conformidad con las siguientes directivas CE: Directiva de baja tensión CE, Compatibilidad electromagnética, Normas armonizadas aplicadas. Tipo/Denominación: Equipo estéreo de radio-cassette portátil con lector de compact-disc KH 969 Bochum, a 28.02.03
