Tipo di prodotto	Radio CD stereo portatile con registratore e lettore CD
Marca	EBENCH
Modello	KH 969
Alimentazione di rete	230 V ~ 50 Hz
Alimentazione a batteria	8 batterie UM-2 (formato C)
Sintonizzatore	FM / OM
Indicazione stereo FM	Sì (LED)
Amplificatore bassi	Sì (interruttore On/Off)
Lettore CD	Sì, programmazione fino a 20 brani
Registratore a cassette	Sì, con registrazione automatica (ALC)
Presa cuffie	Stereo, 3,5 mm
Altoparlanti	2 (sinistro e destro)
Antenna FM	Telescopica
Funzioni CD	Riproduzione, pausa, salto, ricerca, ripetizione (brano/tutti), programmazione
Funzioni cassetta	Riproduzione, registrazione, avanzamento/riavvolgimento rapido, pausa, arresto automatico
Registrazione	Da radio o CD
Sicurezza	Proteggere dalla pioggia e dall'umidità; non aprire l'apparecchio
Manutenzione	Pulire regolarmente le testine di lettura e registrazione
Certificato	Conforme alle direttive CE (bassa tensione, CEM)

Domande frequenti - KH 969 EBENCH

Come accendere la radio e selezionare una stazione?

Posizionare l'interruttore funzioni (1) su Radio. Scegliere la gamma d'onda (FM o OM) con l'interruttore (2). Ruotare la manopola di selezione delle stazioni (29) per scegliere una stazione. Regolare il volume (5). Per spegnere, portare l'interruttore (1) su Registratore.

Come ascoltare in FM stereo?

Impostare il selettore di gamma d'onda (2) su FM ST. L'indicatore stereo FM (18) si accende quando la trasmissione è ricevuta in stereo. Se la ricezione è scarsa, passare a FM (mono).

Come inserire e riprodurre un CD?

Aprire il coperchio del vano CD (4), posizionare un CD con l'etichetta verso l'alto, richiudere. Portare l'interruttore (1) su CD. Il display mostra il numero di brani. Premere Riproduzione/Pausa (12) per avviare la riproduzione. Per interrompere, premere di nuovo (12). Per arrestare, premere (11).

Come programmare la riproduzione di più brani?

In modalità stop, premere Programma (9). L'indicatore (16) si accende. Utilizzare i tasti >> (7) o << (8) per selezionare il brano desiderato, quindi premere (9) per memorizzarlo. Ripetere fino a 20 brani. Avviare la riproduzione con (12). Per cancellare la programmazione, aprire il vano CD.

Come ripetere un brano o tutto il disco?

Per ripetere un brano, premere una volta Ripetizione (10): l'indicatore (15) lampeggia. Per ripetere tutti i brani, premere due volte: l'indicatore rimane acceso fisso. Per annullare, premere (10) finché l'indicatore non si spegne.

Come registrare dalla radio su cassetta?

Selezionare una stazione radio (vedi domanda 1). Inserire una cassetta vergine nel vano (19). Premere Pausa (25) quindi contemporaneamente Registrazione (20) e Riproduzione (21). Rilasciare la pausa (25) per avviare la registrazione. Per arrestare, premere Stop/Eiezione (24).

Come pulire le testine di lettura?

Pulire regolarmente le testine di lettura e registrazione con un bastoncino di cotone imbevuto di alcol denaturato. Ciò evita depositi di polvere e migliora la qualità del suono.

Cosa fare se la ricezione FM è scarsa?

Estendere completamente l'antenna FM telescopica (3). Se il problema persiste, provare a ruotare l'apparecchio per migliorare la ricezione. È anche possibile passare dalla modalità FM ST. a FM (mono) per ridurre i disturbi.

Posso usare batterie? Quali?

Sì, l'apparecchio funziona con 8 batterie UM-2 (formato C). Inserirle nel vano (31) rispettando le polarità indicate. Scollegare il cavo di alimentazione prima di usare le batterie.

Come collegare le cuffie?

Collegare la spina delle cuffie (stereo, 3,5 mm) nella presa cuffie (28) situata sull'apparecchio. Gli altoparlanti vengono automaticamente disattivati. Regolare il volume (5) a piacere.

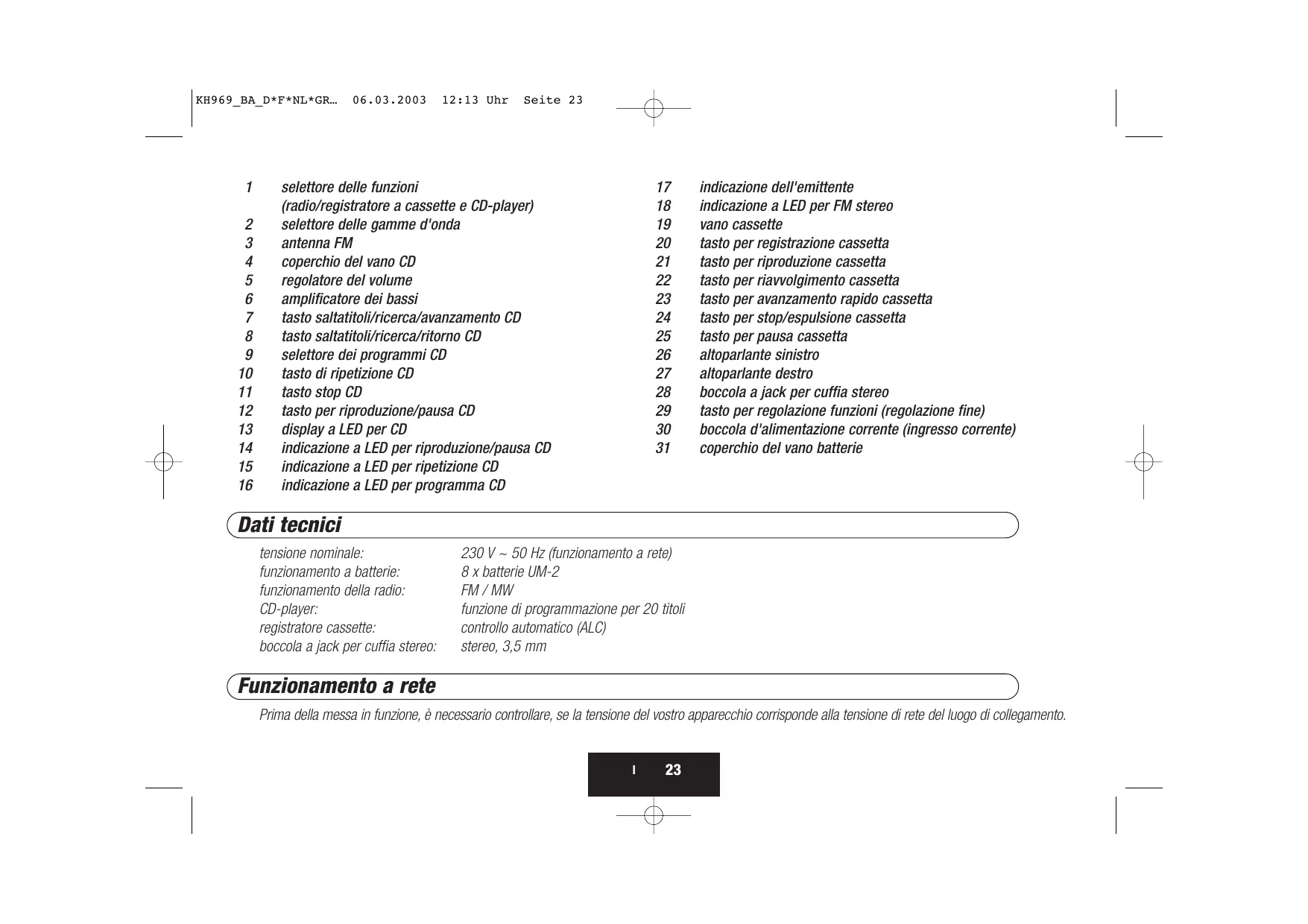

MANUALE UTENTE KH 969 EBENCH

1 selettore delle funzioni
(radio/registrar a cassette e CD-player)
2 selettore delle gamme d'onda
3 antenna FM
4 coperchio del vano CD
5 regolatore del volume
6 amplificatore dei bassi
7 tasting saltatitoli/ricerca/avanzamento CD
8 tasting saltatitoli/ricerca/ritorno CD
9 selettore dei programmi CD
tasto di ripetizione CD
11 tasting stop CD
12 tastoperiproduzione/pausaCD
13 display a LED per CD
14 indicazione a LED per riproduzione/pausa CD
15 indicazione a LED per ripetizione CD
16 indicazione a LED per programma CD

17 indicazione dell'emittente
18 indicazione a LED per FM stereo
19 vano cassette
20 tasting per registrazione cassetta
21 tasting per coproduzione cassetta
22 tastingo per riavolgimento cassetta
23 tasting per avanzamento rapido cassetta
24 tasting per stop/espulsione cassetta
25 tasting per pausa cassetta
26 alteportarlante sinistro
27 alteportarlante destro
28 boccola a jack per cuffia stereo
29 tasting per regolazione funzioni (regolazione fine)
30 boccola d'alimentazione corrente (ingresso corrente)
31 coperchio del vano batterie

Dati tecnici

tensione nominale:

230V 50Hz (funzionamento a rete)

funzionamento a batterie:

8 x batterie UM-2

funzionamento della radio:

FM/MW

CD-player:

funzione di programmazione per 20 titoli

registrar cassette:

controllo automatico (ALC)

boccola a jack per cuffia stereo:

stereo, 3,5 mm

Funzionamento a rete

Prima della messa in funzione, è necessario controllare, se la tensione del vostro apparecchio corrisponde alla tensione di rete del luogo di collegamento.

Funzionamento a batterie

Estrarre il cavo d'alimentazione dall'apparecchio e alla presa di corrente. Aprire il coperchio del vano batterie (31) ed introdurre 8 batterie del tipo UM-2 (dimensione "C"). Rispettare i contrassegni di polarità.

Radio

Portare il selettore delle funzioni (1) sulla posizione "Radio" ed il selettore della gamma d'onda (2) sul Campo desiderato. Selezionale tramite il selettore dell'emittente (29) I'emittente radiofonica desiderata e regolare quando il volume desiderato per mezzo del regolatore del volume (5). Per spegnere la radio, portare semplicitamente il selettore delle funzioni (1) sulla posizione "cassetta".

- Indicazione FM stereo

Per ascoltare un'emittente in FM in qualità stereo, portare il selettore delle lungheze d'onda (2) sulla posizione "FM ST". L'indicazione a LED FM stereo (18) si illumina, non appena l'emittente radiofonica viene ricevuta in segnale stereo. In molte zone la qualità di riscizione stereo in FM non è molto Buona oppure oscillatoria. Ciò provoca notevoli rumori di fondo e fruscio. In quello caso occorre portare il selettore delle lungheze d'onda (2) sulla posizione "FM".

Antenna

L'antenna FM (3) delve essere completamente estratta, per ottenere una ricezione ottimale delle emittenti FM. La ricezione delle emittenti che trasmettono in MW viene regolata per mezzo di un'antenna integrata. Per migliorare la qualità di ricezione, basta semplicitamente girare l'apprecchio nella rispettiva direzione di ricezione.

Amplificatore dei bassi

Per ascoltare la musica ad un volume ridotto, portare l'amplificatore dei bassi (6) sulla posizione "acceso". In tal modo vengono amplificate le frequenze basse, per accentuareosi toni bassi Per disinserire l'amplificatore dei bassi, basta premere nuovamente il tasto.

Registraratore a cassetta

- Riproduzione di cassette

Per aprire il vano cassette, premere il tasto stop/espulsione (24). Introdurre la cassetta desiderata nel vano cassetta (19) e chiuderlo.

Portare il selettore delle funzioni (1) sulla posizione "cassetta", premere il tasto di riproduzione (21) e regolare il volume desiderato tramite il regolatore del volume (5). Il funzionamento a cassetta viene interrotto, premendo il tasto stop/espulsione (24).

Avanzamento/riavolgimento rapido

Per attivare l'avanzamento o riavolgimento rapido di una cassetta, premere o il tasto d'avanzamento rapido (23) oppure il tasto di riavolgimento rapido (22).

Pausa

Durante la coproduzione ovvero registrazione, è possibile fertare provvisiamente la cassetta, premendo il tasto di pausa (25). Per proseguire nuovamente la coproduzione o registrazione, premere ancora una volta il tasto di pausa.

Autostop

Se la cassetta ha raggiunto la fine durante la riproduzione oppure registrazione, il nastro viene automaticamente fermato.

PRUDENZA! Per proteggere illettore delle cassette risp. le cassette stesse da eventuali danneggiamenti, agli volta dopo l'uso, si raccomanda di premere sempre il tasto stop/espulsione (24).

Registrazioneattraverso la radio integrata

1. Sintonizzare l'emittente radiofonica desiderata (la descrizione è da apprendere al capitolo "Radio"). Disporre l'apparecchio in modo da ottenere una ricezione ottimale dell'emittente radiofonica.
2. Introurre una cassetta vuota nel vano cassetta (19).
3. Premere il tasto di pausa (25).
4. Premere il tasto di registrazione (20). All'inizio della funzione di registrazione, occorre premere il tasto per pausa (21). Ilsystema di controllo automatico integrato [Automatic Level Control (ALC)] provede automaticamente per ottener la migliorie qualità di registrazione. La modifica del volume non ha alcun influsso sulla registrazione.
5. Per interrompere la funzione di registrazione, premere il tasto di pausa (25). Per riattivare la funzione di registrazione, premere ancora una volta il tasto di pausa (25).
6. Per terminare la registrazione, premere il tasting stop/espulsione (24).
7. Dopo che il nastro della cassetta è arrivato alla fine, viene automaticamente terminato il funzionamento a cassetta.

Compact Disc

- Riproduzione di Compact Disks / Avvio

Note: nel caso durante la coproduzione del CD dovessero essere "saltati" alcuni titoli, si dovrebbe provare innanzitutto a diminuire il volume. Non aprire in nessun caso il vano CD durante la coproduzione del CD!

1. Apire il vano CD, sollevando il coperchio (4). Introurre un CD nel vano e chiudere nuovamente il coperchio (4). Portare il selettore delle funzioni (1) sulla posizione "CD".
2. Dopo aver chiuso ed introdotto un CD nel vano, l'indicazione a LED per CD (13) indica il numero totale di titoli disponibili sul CD e l'apparecchio commuta successivamente alla posizione "stop".
3. Con il vano CD aperto oppure vuoto, il display (13) visualizza "00" e l'apparecchio commuta successivamente alla posizione "stop".

- Riproduzione / pausa

1. Dopo aver premuto il tasting per riproduzione/pausa (12) nella modalità "stop", viene riprodotto il primo titolo del CD. Il LED d'indicazione per riproduzione/pausa (14) si illumina. L'indicazione a LED per CD (13) visualizza il rispetto numero del titolo attualmente in fase di riproduzione.
2. Per una breve interruzione della funzione di riproduzione, premere una volta il tasto per riproduzione/pausa CD (12). IA quello punto lampeggia l'indicazione a LED per la riproduzione / pausa (14).
3. A Anything pinto la fase di riproduzione è interrotta, ma il CD continua a girare. Premendo più una volta il tasto per riproduzione/pausa CD (12), viene proseguita la riproduzione, a partire dal punto in cui è stata precedentemente interrotta.
4. Premendo una volta il tasting stop CD (11) durante la modalità di riproduzione oppure pausa, viene nuovamente terminata la riproduzione.

Ripetizione

1. Ripetizione di un titolo:

Premendo una volta il tasto di ripetizione (10), si illumina l'indicazione a LED per ripetizione (15), che lampeggia ora in modo permanente. Viene ora ripetuto il rispettov brano musicale.

1. Ripetizione di tutti i titoli:

Premendo due volte il tasto di ripetizione (10), si illumina l'indicazione a LED per ripetizione (15), che lampeggia ora in modo permanente. Ora viene continuamente riproduzione l'intero CD.

1. Annullamento della funzione di ripetizione:

Mantenendo premuto il tasto di ripetizione (10), finché si spegne l'indicazione a LED per la ripetizione CD (15).

- Funzione saltatitoli e di ricerca

1. Se durante la coproduzione o durante una pausa viene premuto una volta il tasto della funzione saltatitolo CD avanzamento >>" (7) oppure saltatitolo CD ritorno <<" (8), verrà di nuovo riprodotto il titolo successivo ossia il titolo riprodotto per ultimo.

2. Se durante la riproduzione si mantiene premuto il tasto per saltatitoli CD avanzamento ">>" (7) oppure saltatitoli CD ritorno "<<" (8), l'apprecchio esegue una ricerca (ad alta velocità di rotazione, acusticamente percettibile) del titolo (overno un brano all'interno di un titolo) nella marcia d'avanzamento oppure ritorno.

- Funzione di programmazione

1. Premendo una volta il tasto di programmazione (9) nella modalità CD stop, si illumina l'indicazione a LED del programma (16). Passare ora al titolo CD (Track) desiderato,tramite il tasto saltatitoli CD avanzamento n > n 7) oppure saltatitoli CD ritorno < < "~ 8). L'indicazione a LED per CD (13) visualizza il rispetto numero del titolo. Premere successivamente allauna volta il tastoprogramma (9),per memorizzare il titolo voluto.
2. Ripetere i passi menzionati, finché non sono stati memorizzati tutti i titoli desiderati. Si possono memorizzare complessamente 20 titoli.
3. Per attivare la riproduzione dei titoli programmati, premere una volta il tasto per riproduzione/pausa CD (12).
4. Per cancellare i titoli programmati, aprire semplicamente il vano CD (4).

Boccola a jack per cuffia stereo

Per goders la musica atraverso una cuffia, inseire lo spinotto a jack della cuffia stereo nella boccola a jack per cuffia stereo (28) e regolare quando il volume desideratotramite il regolatore del volume (5).Gli altoparlanti sono automaticamente disinseriti (ammutoliti) durante I'ascolto attraverso la cuffia.

Registrazione di CD

1. Portare il selettore delle funzioni (1) sulla posizione "CD".
2. Introduire il CD nel vano con la parte scritta rivolta verso l'alto.
3. Introduire una casetta nel vano cassetta (19) e premere successivement il tasto di pausa (25) del registraratore a cassette.
4. L'apparecchio è disponibile per la registrazione, dopo aver premuto contemporaneamente il tasto di registrazione (20) ed il tasto di riproduzione (21). Grazie alla funzione ALC integrata, l'apparecchio si regola automaticamente alla migliorità qualità di registrazione.

5. Aviare il CD-player e passare al titolo desiderato (vedi la descrizione del CD-player). Rilasciare ora il tasto di pausa (25) del registrar o a cassette, per iniziare la registrazione.

6. Per interrompere provvisiamente la funzione di registrazione, premere il tasto di pausa (25). Premendo più una volta il tasto di pausa (25), viene proseguita la registrazione.

7. Per terminare la registrazione, premere il tasto stop/espulsione (24) del registraratore a cassette. Terminare successivamente la riproduzione del CD, premendo il tasto stop CD (11) del CD-player.

AVVERTENZA! PERICOLO DI SCOSSE ELETTRICHE • NON APRIRE L'APPARECCHIO

AVERTENZA: Proteggere in anni caso l'apparecchio da pioggia ed umidità, al fine di prevenire dei pericoli d'incendio e scosse elettriche. Non rimuovere in nessun caso il coperchio. Le spie di controllo sono saldate a punto. I componenti situati all'interno dell'apparecchio non sono previsti per la manutenzione da parte dell'utente. Le riparazioni e manutenzioni devono essere eseguite esclusivamente da parte di una ditta specializzata.

Manutenzione

Pulizia delle testine audio

Rimuovere in intervalli periodici la polvere e depositi d'imputà delle testine audio penetrati atraverso le cassette. I depositi d'imputà sulle testine audio pregiudicano notevolmente la qualità audio nella riproduzione e registrazione di brani musicali.

Dichiarazione di conformità

Noi della Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, con la presente dichiariamo che il prodotto è conforme alle seguenti direttive CE: Direttiva CE sulle basse tensioni, Compatabilità elettromagnetica, Norme armonizzate applicate

Tip/Denominationazione: Radioregistratore a cassette stereo portatile con CD-player KH 969

Bochum, 28.02.03

Hans Kompernaβ

-Dirigente
