Produkttyp	Tragbares Stereo-Radio-CD mit Kassettenrekorder und CD-Player
Marke	EBENCH
Modell	KH 969
Netzteil	230 V ~ 50 Hz
Batteriebetrieb	8 UM-2-Batterien (Größe C)
Tuner	FM / MW
FM-Stereoanzeige	Ja (LED)
Bassverstärker	Ja (Ein/Aus-Schalter)
CD-Player	Ja, Programmierung bis zu 20 Titeln
Kassettenrekorder	Ja, mit automatischer Aufnahme (ALC)
Kopfhöreranschluss	Stereo, 3,5 mm
Lautsprecher	2 (links und rechts)
FM-Antenne	Teleskopantenne
CD-Funktionen	Wiedergabe, Pause, Sprung, Suche, Wiederholung (Titel/alle), Programmierung
Kassettenfunktionen	Wiedergabe, Aufnahme, schneller Vor-/Rücklauf, Pause, automatischer Stopp
Aufnahme	Vom Radio oder vom CD
Sicherheit	Vor Regen und Feuchtigkeit schützen; Gerät nicht öffnen
Wartung	Reinigen Sie regelmäßig die Lese- und Aufnahmeköpfe
Zertifikat	Konform mit EU-Richtlinien (Niederspannung, EMV)

Häufig gestellte Fragen - KH 969 EBENCH

Wie schalte ich das Radio ein und wähle einen Sender aus?

Stellen Sie den Funktionsschalter (1) auf Radio. Wählen Sie den Wellenbereich (FM oder MW) mit dem Schalter (2). Drehen Sie den Senderwahlknopf (29), um einen Sender auszuwählen. Stellen Sie die Lautstärke ein (5). Zum Ausschalten drehen Sie den Schalter (1) auf Kassettenrekorder.

Wie höre ich in FM-Stereo?

Stellen Sie den Wellenbereichswahlschalter (2) auf FM ST. Die FM-Stereo-Anzeige (18) leuchtet, wenn die Sendung in Stereo empfangen wird. Bei schlechtem Empfang schalten Sie auf FM (Mono) um.

Wie lege ich eine CD ein und spiele sie ab?

Öffnen Sie die Abdeckung des CD-Fachs (4), legen Sie eine CD mit dem Etikett nach oben ein, schließen Sie es. Stellen Sie den Schalter (1) auf CD. Das Display zeigt die Anzahl der Titel an. Drücken Sie Wiedergabe/Pause (12), um die Wiedergabe zu starten. Zum Unterbrechen drücken Sie erneut (12). Zum Stoppen drücken Sie (11).

Wie programmiere ich die Wiedergabe mehrerer Titel?

Drücken Sie im Stopp-Modus die Taste Programm (9). Die Anzeige (16) leuchtet auf. Verwenden Sie die Tasten >> (7) oder << (8), um den gewünschten Titel auszuwählen, und drücken Sie dann (9), um ihn zu speichern. Wiederholen Sie dies für bis zu 20 Titel. Starten Sie die Wiedergabe mit (12). Zum Löschen der Programmierung öffnen Sie das CD-Fach.

Wie wiederhole ich einen Titel oder die gesamte CD?

Um einen Titel zu wiederholen, drücken Sie einmal Wiederholung (10): Die Anzeige (15) blinkt. Um alle Titel zu wiederholen, drücken Sie zweimal: Die Anzeige leuchtet dauerhaft. Zum Abbrechen drücken Sie (10), bis die Anzeige erlischt.

Wie nehme ich vom Radio auf Kassette auf?

Wählen Sie einen Radiosender (siehe Frage 1). Legen Sie eine leere Kassette in das Fach (19) ein. Drücken Sie Pause (25) und dann gleichzeitig Aufnahme (20) und Wiedergabe (21). Lösen Sie die Pause (25), um die Aufnahme zu starten. Zum Stoppen drücken Sie Stopp/Auswurf (24).

Wie reinige ich die Leseköpfe?

Reinigen Sie regelmäßig die Lese- und Aufnahmeköpfe mit einem in Reinigungsalkohol getränkten Wattestäbchen. Dadurch werden Staubablagerungen vermieden und die Klangqualität verbessert.

Was tun, wenn der FM-Empfang schlecht ist?

Ziehen Sie die Teleskop-FM-Antenne (3) vollständig aus. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät zu drehen, um den Empfang zu verbessern. Sie können auch vom Modus FM ST. auf FM (Mono) umschalten, um Rauschen zu reduzieren.

Kann ich Batterien verwenden? Welche?

Ja, das Gerät funktioniert mit 8 UM-2-Batterien (Größe C). Legen Sie sie unter Beachtung der angegebenen Polarität in das Fach (31) ein. Trennen Sie das Netzkabel, bevor Sie Batterien verwenden.

Wie schließe ich einen Kopfhörer an?

Stecken Sie den Kopfhörerstecker (Stereo, 3,5 mm) in die Kopfhörerbuchse (28) am Gerät. Die Lautsprecher werden dann automatisch stummgeschaltet. Stellen Sie die Lautstärke (5) nach Ihren Wünschen ein.

BEDIENUNGSANLEITUNG KH 969 EBENCH

KH969_BA_DFNL*GR... 06.03.2003 12:13 Uhr Seite 1

bench

CD-R/BW

COMPATIBLE

COMPACT DISC

DIGITAL AUDIO

KH969_BA_DFNL*GR... 06.03.2003 12:13 Uhr Seite 2

Bedienungsanleitung
GB Operating instructions
F Mode d'emploi Page 17-22
Istruzioni per I'uso
E Instrucciones de service Pagina 29-34
P Instruções de service Págnina 35 - 40
NL Gebruiksaanwijzing
GR OΔHΓΕΣ ΛΕΙΤΟΥΡΙΑΣ Σελιδα 47 - 52
PL Instrukcja obslugi Strona 53-58
Cz Pokyny k ovladani Strana 59-64
FIN Käyttoohjeet Sivu 65-70
s Anvandaranvisning Sidan 71-76

KH969 BA DFNL*GR... 06.03.2003 12:13 Uhr Seite 5

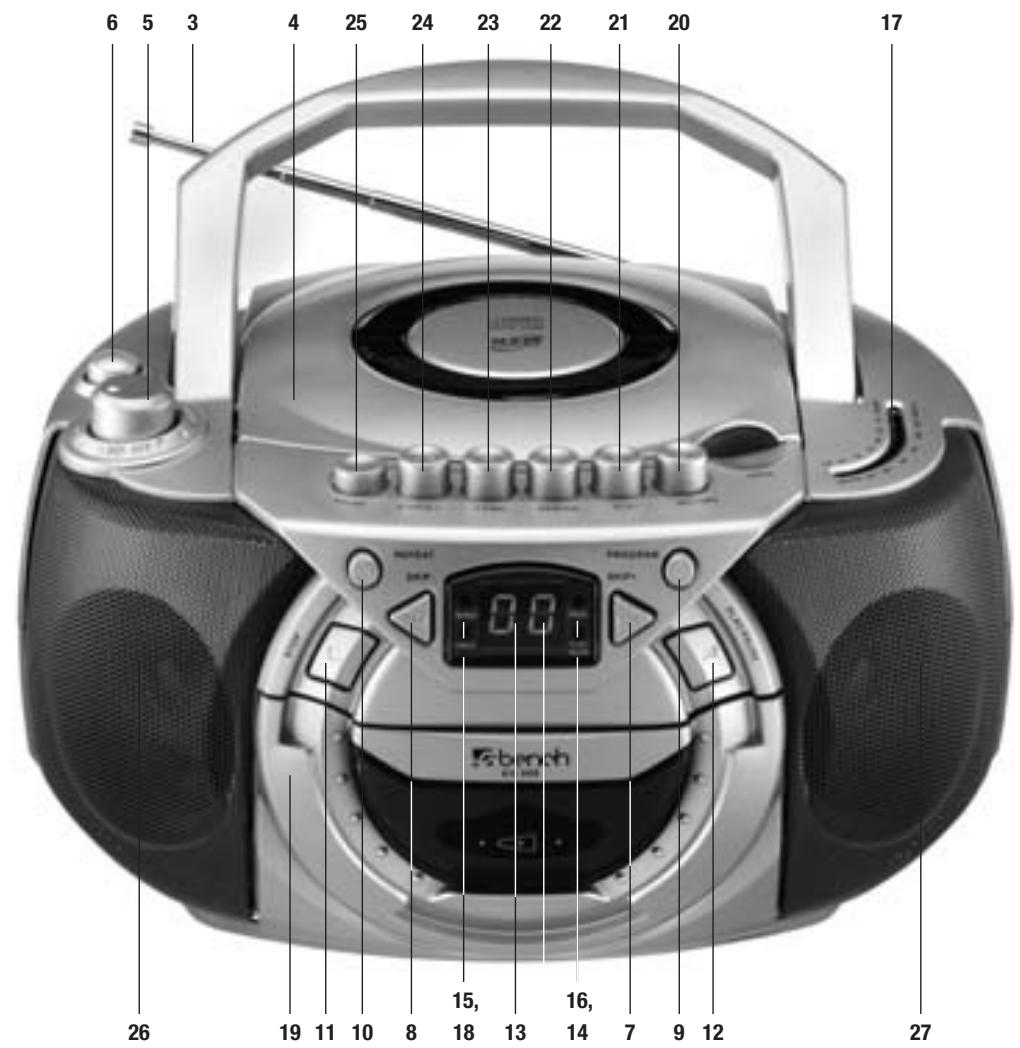

1 Funktionsschalter (Kassette/Radio/CD-Spieler)
2 Wellenbereichswahlschalter
3 UKW Antenne
4 Abdeckung CD-Fach
5 Lautstärkeregler
6 Bassversteller
7 CD-Titelsprung-/Suchlauf-/Vorlauftaste
8 CD-Titelsprung-/Suchlauf-/Rückkauftaste
9 CD-Programmschalter
10 CD-Wiederholtaste
11 CD-Stoptaste
12 CD-Wiedergabe-/Pausetaste
13 CD-LED Display
14 LED-Anzeige für CD-Wiedergabe/Pause
15 LED-Anzeige für CD-Wiederholung
16 LED-Anzeige für CD-Programm

17 Senderanzeige
18 LED-Anzeige fur UKW Stereo
19 Kassettenfach
20 Kassettenaufnahmetaste
21 Kassettenwiedergabetaste
22 Kassettenrücklauftaste
23 Kassettenschnellvorlauftaste
24 Kassettenstopp-/auswurftaste
25 Kassettenpausestaste
26 Laufsprecher links
27 Lautsprecher rechts
28 Stereokopfhorerbuchse
29 Einstellfunktionstaste (Feineinstellung)
30 Stromzufuhrbuchse (Stromeingang)
31 Batteriefachdeckel

Technische Daten

Nennspannung: 230V 50Hz (Netzbetrieb)

Batteriebetrieb: 8 x UM-2 Batterie

Radiobetrieb: UKW/MW

CD-Spieler: 20 Titel-Programm Funktion

Kassettenrecorder: Automatische Aussteuerung (ALC)

Kopfhörerbuchse: Stereo, 3,5 mm

Netzbetrieb

Vor Inbetriebnahmeitte prufen,ob die Spannung Ihres Gerates und die ortsübliche Spannung identisch sind.

Batteriebetrieb

Das Kabel vom Gerät und aus der Wandsteckdose halten. Den Batteriefachdeckel (31) öffnen und 8 UM-2 Batterien (Größe "C") einlagen. Dabei die gekennzeichnete Polung der Batterien beachten.

Radio

Funktionsschalter (1) auf "Radio" und Wellenbereichsschalter (2) auf den gewünschten Bereich stellen. Mit dem Senderauswahlknopf (29) die gewünschte Radiostation wahlen und mit dem Lautstärkeregler (5) die Lautstärke justieren. Zum Ausschalten des Radios den Funktionsschalter (1) einfach auf "Kassette" stellen.

UKW Stereoanzeige

Um eine Sendung auf UKW in Sterequalität zu horen, Wellenbereichsschalter (2) auf "FM ST." stellen. Die LED-Anzeige UKW-Stereo (18) leuchtet auf, sobald die Sendung in Stereo empfangen wird.

In vielen Gebieten ist der UKW-Empfang schlecht oder schwankend. Dadurch kommt es zu erheblichen Hintergrundgeräuschen. In thisem Fall den Wellenbereichsschalter (2) auf "FM" stellen.

Antennen

Die UKW Antenne (3) muß zum optimalen Empfang von UKW Sendern voll ausgezogen sein. Der Empfang von MW Sendern ist über eine eingebaute Antenne geregelt. Zur Verbesserung der Empfangsqualität dreht man das gesamte Gerät (in die entsprechende Empfangsrichtung).

BaBverträker

Um Musik bei geringer Lautstärke zu horen, den Bassverträker (6) auf "EIN" stellen. So wird die Niederfrequenz verstärkt und der Baß betont. Zum Ausschalten des Baßverträkers den Knopf nochmals betätigten.

Kassettendeck

Wiedergabe von Kassetten

Zum Öffnen des Kassettenfachs die Stopp/Auswurfaste (24) drücken. Kassette in das Kassettenfach (19) legen und das Fach wieder schlieben. Funktionsschalter (1) auf "Kassette" stellen, die Wiedergabetaste (21) betätigten und über den Lautstärkeregler (5) die gewünschte Lautstärke einstehen. Den Kassettenbetrieb durch Drücken der Stopp/Auswurfaste (24) beenden.

Schneller Vor- und Rücklauf

Zum schellen Vor- oder Rückspulen der Kassette entweder die Schnellvorlauftaste (23) oder die Rücklauftaste (22) betätigten.

• Pause

Während Wiedergabe oder Aufnahme kann die Kassette durch Betätigen der Pausetaste (25) vorübergehend angehalten werden. Um mit Wiedergabe oder Aufnahme fortzufahren, die Pausetaste (25) nochmals drücken.

Autostop

Wenn die Kassette beim Abspielen oder während der Aufnahme das Ende erreicht, wird der Kassettenbetrieb automatisch unterbrochen.

VORSICHT! Um das Kassettenlaufwerk bzw. die Kassetten zu schonen und vor Beschädigung zu schützen, nach jedem Gebrauch in jeder Fall die Stopp/Auswurftaste (24) drücken.

Aufnahme über eingebautes Radio

1. Stellen Sie den gewünschten Radiosender ein (Beschreibung siehe Kapitel «Radio»). Auf optimalen Empfang der Radiostation ausrichten.
2. Leerkassette in das Kassettenfach (19) einlagen.
3. Pausetaste (25) drucken.
4. Aufnahmetaste (20) drücken. Bei Beginn der Aufnahmefunktion die Pausetaste (25) betätigten. Die eingebaute automatische Aussteuerung) [Automatic Level Control (ALC)] sorgt automatisch für die Beste Aufnahmequalität. Das Ändern der Lautstärke hat keinen Einflüß auf die Aufnahme.
5. Zur Unterbrechung der Aufnahmefunktion die Pausetaste (25) betätigen. Zur Wiederaufnahme der Aufnahmefunktion Sie die Pausetaste (25) nochmals drücken.
6. Um die Aufnahme zu beenden die Stopp/Auswurftaste (24) drücken.
7. Nach Ablauf der Kassette endet der Kassettenbetrieb automatisch.

Compact Disc

Wiedergabe von Compact Discs / Start

Anmerkung: Falls es beim Abspielern der CD eine titel „übersprungen" werden, sollte man versuchen, die Lautstärke zu verringn. Das CD-Fach während der Wiedergabe der CD auf keinen Fall öffnen!

1. Durch Anheiten der Abdeckung (4) das CD-Fach öffnen. Eine CD in das CD-Fach einlagen und die Abdeckung (4) wieder schreiben. Den Funktionsschalter (1) auf Position "CD" einstellen.
2. Wird das CD-Fach nach dem Einlagen einer CD geschlossen, zeit die CD LED-Anzeige (13) die Gesamtanzahl der Titel auf der CD an, das Gerät gehen auf "Stopp".
3. Bei geöffnetem oder leerem CD-Fach, erscheint im DISPLAY (13) die Anzeige "00" und das Gerät liegt auf "Stopp".

Wiedergabe / Pause

1. Nach Betätigen der CD-Wiedergabe-/Pausetaste (12) im "Stopp"- Modus wird der erste Titel auf der CD abgespielt. Die LED Anzeige für Wiedergabe/Pause (14) leuchtet auf. Die CD LED-Anzeige (13) zeigt die jeweilige Nummer des graede abgespielten Titels an.
2. Für eine kurze Unterbrechung der Wiedergabefunktion die CD-Wiedergabe-/Pausetaste (12) einmal drücken. Die LED Anzeige für Wiedergabe/ Pause (14) blinkt.
3. Die Wiedergabe ist nun während unterbrochen, aber die CD dreht sich weiter. Durch nochmaliges Betätigten der CD-Wiedergabe-/Pausetaste (12) wird die Wiedergabe Dort fortgesetzt, wo sie vorher unterbrochen wurde.
4. Durch einmaliges Drücken der CD-Stopptaste (11) im Wiedergabe- oder Pause-Modus wird die Wiedergabe beendet.

Wiederholung ("Repeat")

1. Wiederholung eines Titels:
   Wird die Wiederholungstaste (10) einmal gedrückt, leuchtet die LED-Anzeige für CD-Wiederholung (15) auf und blinkt kontinuierlich. Das gerade jeweils abgeschriebte Musikstück wird wiederholt.
2. Wiederholung aller Titel:
   Wird die Wiederholungstaste (10) zweimal gedrückt, leuchtet die LED-Anzeige für CD-Wiederholung (15) permanent. Die gesamte CD wird jetzt immer wieder abgeschweit.
3. Abbrechen der Wiederholfkounction: Durch Betätigen der Wiederholungstaste (10) bis die leuchtende LED-Anzeige fur CD-Wiederholung (15) ausgeschaltet ist.

- Überspringen von Titeln und Suchlauf

1. Wird während der Wiedergabe oder während einer Pause die CD-Titelsprung Vorlauf >> (7) oder CD-Titelsprung Rücklauf << (8) Taste einmal betätig, wird der nachste bzw. der zuletzt gesplte Titel wieder angefahren.

2. Wird wahrend der Wiedergabe die CD-Titelsprung Vorlauf >> (7) oder CD-Titelsprung Rücklauf << (8) Taste betätig und gehalten,ucht das Gerät (mit hörbarer Hochlaufgeschwindigkeit) den Titel (bzw. innerhalb des Titels) vorwärts- oder rückwärtslaufend.

Programmbetrieb

1. Bei einmaligem Betätigungen der Programmtaste (9) im CD-Stopp-Modus leuchtet die LED-Anzeige für CD-Programm (16) auf. Mit der Taste CD-Titelsprung Vorlauf >>" (7) oder CD-Titelsprung Rücklauf <<" (8) auf den gewünschten CD Titel (Track) gehen. Die CD LED-Anzeige (13) zeigt die Nummer des jeweiligen Titels an. Anschließlich Programmtaste (9) nochmals drücken, um den gewünschten Titel zu speichern.
2. Die obigen Schritte solange wiederholen, bis alle gewünschten Titel gespeichert sind. Insgesamt setzen sich 20 Titel speichern.
3. Zur Wiedergabe der programmierten Titel, die CD-Wiedergabe-/Pausetaste (12) einmal drücken.
4. Zum Löschen der programmierten Titel, einfach das CD-Fach (4) öffnen.

Buchse für Stereokopfhörer

Zum Genießen von Music über Kopfhörer den Stecker des Stereo-Kopfhörers in die Stereo-Kopfhörerbuchse (28) stecken und den Lautstärkeregler (5) nach Wunsch justieren. Wahrend des Empfangs über Kopfhörer sind die Laatsprecher automatisch stummgeschaltet.

Aufnahme von CD

1. Funktionsschalter (1) auf Position "CD" stellen.
2. CD mit der Beschriftung nach oben in das CD-Fach einlagen.
3. Eine Kassette in das Kassettenfach (19) einlagen und die Pausetaste (25) des Kassettendecks betätigten.
4. Das Gerät ist aufnahmebereit, wenn Aufnahmetaste (20) und die Wiedergabetaste (21) gleichzeitig gedrückt werden. Mit der eingebauten ALC-Funktion stellt sich das Gerät automatisch auf die Beste Aufnahmequalität ein.
5. Den CD-Spieler starten und auf den gewünschten Titel gehen (s. Beschreibung CD-Spieler). Die Pausetaste (25) des Kassettendecks loslassen, um mit der Aufnahme zu beginnen.

6. Zum vorübergehenden Unterbrechen der Aufnahmefunktion die Pausetaste (25) betätigten. Durch nochmaliges Betätigen Pausetaste (25) wird die Aufnahme fortgesetzt.

7. Zum Beenden der Aufnahme die Stopp-/Auswurftaste (24) des Kassettendecks drücken. AnschlieBend die Wiedergabe der CD durch Betätigten der CD-Stopptaste (11) des CD-Spielers beenden.

WARNING ! GEFAHR DURCH ELEKTROSCHOCK · GERÄT NICT TÖFFNEN

WARNING: Das Gerät in jedem Fall vor Regen und Feuchtigkeit schützen, um eine Gefährung durch Brand oder Stromschlag zu verhindern.

Die Abdeckung auf keinen Fall entfern. Die Kontrolleuchten sind punktgeschweit. Die Komponenten im Geräteinneren sind nicht zur Wartung durch den Nutzer vorgesehen. Wartung und Reparatur sind ausschließlich durch einen Fachbetrieb auszuführen.

Wartung

• Reinigung der Tonköppe

Entferen Sie in regelmäßigen Abständen Staub- und Kassettenablagerungen auf den Tonköpfen. Verschmutzungen an den Tonköpfen verringern die Tonqualität von Aufnahme und Wiedergabe.

Konformitätserklarung

Wir, KompernaB Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit fur diees Produkt die Übereinstimmung mit folgenden EG-Richtlinien: EG-Niederspannungsrichtlinie, Elektromagnetische Verträglichkeit, Angewandte Harmonisierte Normen.

Bezeichnung/Typ: Tragbarer Stereo Radio-Cassettenrecorder mit CD-Player KH 969

Bochum, 28.02.03

Hans Kompernaβ

• Geschäftsführer

1 Function switch
2 Waveband switch
3 FM antenna
4 CD door
5 Volume control knob
6 Bass boost
7 CD skip/search forward button
8 CD skip/search backward button
9 CD program button
10 CD repeat button
11 CD stop button
12 CD play/pause button
13 CDLEDdisplay
14 CD play/pause LED display
15 CD repeat LED display
16 CD program LED display

- Titels programmeren
