Tipo de producto	Adaptador multimedia digital
Marca	ZYXEL
Modelo	DMA-1000
Alimentación	Adaptador de corriente incluido
Conectividad de red	Ethernet 10/100 Mbps (puerto LAN)
Conectividad USB	Puerto USB 2.0 para llave USB o disco duro
Salida de video	HDMI y S-Video
Salida de audio	Conector estéreo RCA (izquierdo/derecho) y salida coaxial S/PDIF
Formatos de audio compatibles	Dolby Digital, MPEG-1/2/3, WMA9, AAC-LC
Formatos de video compatibles	MPEG-1/2, MPEG-4, WMV9
Formatos de foto compatibles	TIFF, PNG, GIF, BMP, JPEG, JPEG2000
Funciones principales	Reproducción de archivos de audio, video y foto desde una red (servidor multimedia) o dispositivo USB
Instalación de software requerida	Servidor multimedia Dixim (incluido en CD) para Windows XP
Control remoto	Infrarrojo con funciones de navegación, reproducción, volumen, etc.
Indicadores LED	STATUS, LAN, USB
Mantenimiento	Limpiar con un paño suave y seco. Desconectar antes de limpiar.
Seguridad	Usar únicamente la alimentación suministrada. No exponer al agua.
Temperatura de funcionamiento	Ambiente estándar (no especificada)

Preguntas frecuentes - DMA-1000 ZYXEL

¿Cómo conectar el DMA-1000 a mi televisor?

Use un cable HDMI si su televisor tiene una entrada. De lo contrario, use un cable S-Video para el video y cables RCA para el audio (izquierdo/derecho) o un conector S/PDIF coaxial si está disponible.

¿Cómo instalar el software del servidor multimedia en mi computadora?

Inserte el CD incluido, haga clic en Setup, siga el asistente. Debe estar en Windows XP con derechos de administrador. Se le solicitará un número de serie (accesible a través de la pantalla de registro).

¿Cómo compartir archivos desde mi computadora?

Después de instalar el servidor multimedia, este publica por defecto las carpetas My Music, My Pictures y My Videos. Puede agregar o eliminar carpetas mediante el icono del servidor en la barra de estado.

¿Puedo usar el DMA-1000 sin computadora?

Sí, puede conectar una llave USB directamente al puerto USB del dispositivo para reproducir sus archivos sin servidor multimedia ni computadora.

¿Qué formatos de archivo son compatibles?

Audio: Dolby Digital, MP3, WMA9, AAC-LC. Video: MPEG-1/2/4, WMV9. Foto: JPEG, BMP, PNG, GIF, TIFF, JPEG2000.

¿Cómo usar el control remoto?

Dirija el control remoto hacia el frente. Use las teclas de flecha y OK para navegar. Las teclas VIDEO, MUSIC, PHOTO, USB acceden directamente a los menús correspondientes. VOLUME y MUTE gestionan el sonido.

¿Qué hacer si el DMA-1000 no es detectado por el servidor multimedia?

Verifique los indicadores LAN y STATUS. Asegúrese de que el software del servidor esté instalado y que el cortafuegos permita la conexión. Reinicie el DMA-1000 con el botón de encendido. Si el problema persiste, consulte la guía del usuario.

¿Cómo reproducir archivos de video?

Presione VIDEO en el control remoto. Navegue por las carpetas con las teclas de flecha, seleccione un archivo con OK. Use las teclas de reproducción (Play, Pause, etc.) para controlar la reproducción.

¿Cómo reiniciar o restablecer el DMA-1000?

Use el botón Power del control remoto o del dispositivo para pasar a modo de espera y luego encender. Para un reinicio completo, desconecte la alimentación durante unos segundos y vuelva a conectar.

¿Dónde encontrar información adicional sobre el DMA-1000?

Consulte la guía del usuario completa incluida en el CD. Visite el sitio web www.zyxel.com para certificaciones y actualizaciones.

MANUAL DE USUARIO DMA-1000 ZYXEL

Utilice su DMA-1000 para reproducir audio, video y ARCHivos deotos en su tevisor en lugar de en el monitor de su ordinador. Los archivos peuvent estar en los ordinadores o en un lápiz de memoria o disco duro USB.

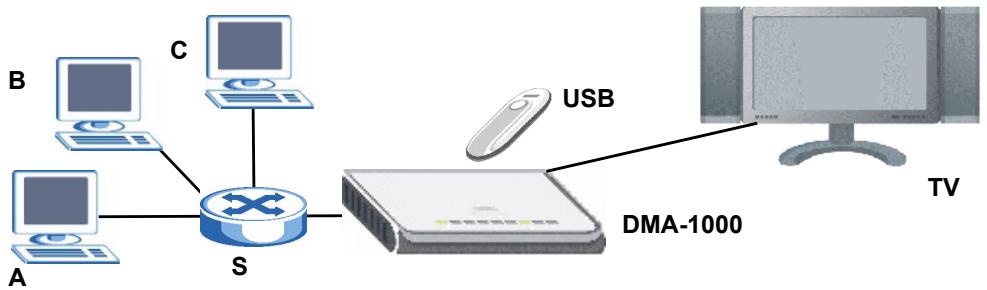

La figurasumae muesra al DMA-1000 conectado a un switch Ethernet (S) y a un televator. Losordenadores A~C estan conectados al switch Ethernet.

Necesita un cable HDMI si va a conectar el DMA-1000 a un conector HDMI en su televisor.

Si está usando Windows Vista, consulta el aparéndice Windows Vista Media Server en la Guía de Nombre (disponible en el CD incluso) para permitir al DMA-1000 reproducir ARCHIVOS almacenados en su ordinador.

Instale el software del servidor multimedia incluido para que el DMA-1000 reproducza los archivos almacenados en su ordinador. Este software requires Windows XP. Si no tiene Windows XP o no desea instalar el software, pueda colocar los ARCHivos en un lápiz USB. El lápiz USB se conecta directamente al DMA-1000 sin necesidad del software del servidor o un ordinador.

Utilice las siguientes secciones de esta guía (en el ordern lista) para ver los ARCHivos de losordenadores en un lápiz USB.

Ver archivos en ordinadores

1 Instalar el software del servidor multimedia
2 Conectar su DMA-1000
3 Compartir sus archivos
4 Reproducir sus archivos

Ver archivos en un lápiz USB

2 Conectar su DMA-1000
4 Reproducir sus archivos

1 Instalar el software del servidor multimedia

Debe instalar el software del servidor multimedia en cada ordinador que utilizes para partir archivos con el DMA-1000.

Sólo puede usar el software del servidor multimedia en un ordinador con Windows XP. Consulte Requisitos para más detailles.

1 Coloque el CD en su CD-ROM. Hagablick en Setup (Instalacion) en la asigniente pantalla.

ZyXEL

DMA-1000

Digital Media Adapter

Si la pantalla no aparece, busque y haga dobleblick en setup.exe.

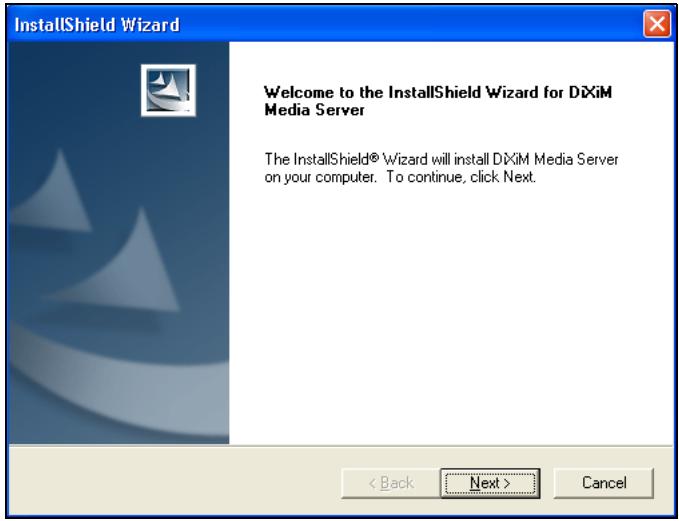

2 Aparecerá el asistente para la instalación. Siga las direcciones para instalar el software.

Consulte la sección de los requisitos si tiene problemas para instalar o utiliser el servidor multimedia.

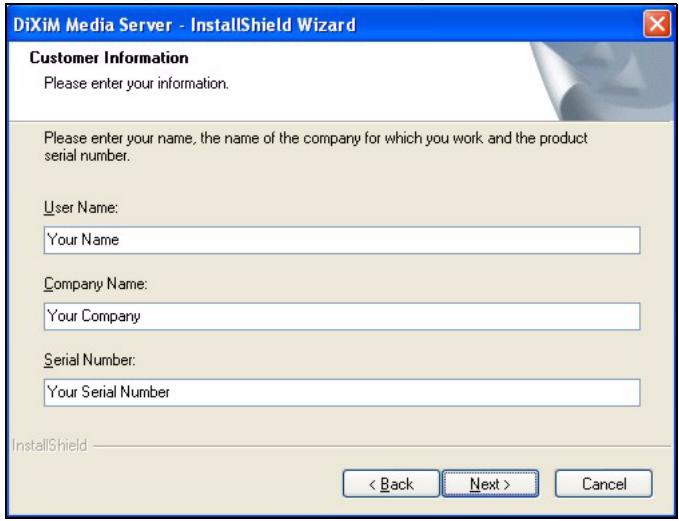

3 Escribe su información en esta pantalla. Escribe un nombre de usuario (hasta 64 caracteres ASCIIrecommended). El nombre de la compañero es optional (hasta 64 caracteres ASCIIrecommended). Hagablick en Registration (Registro) en la pantalla que se ha abierto al insertar el CD-ROM (ver pagingra 33). Luego hagablick en Media Server Serial Number (Numero de series de Media Server) para abrir un archivo de

Nombre (Numero de série) en la pantalla comostra ahora.

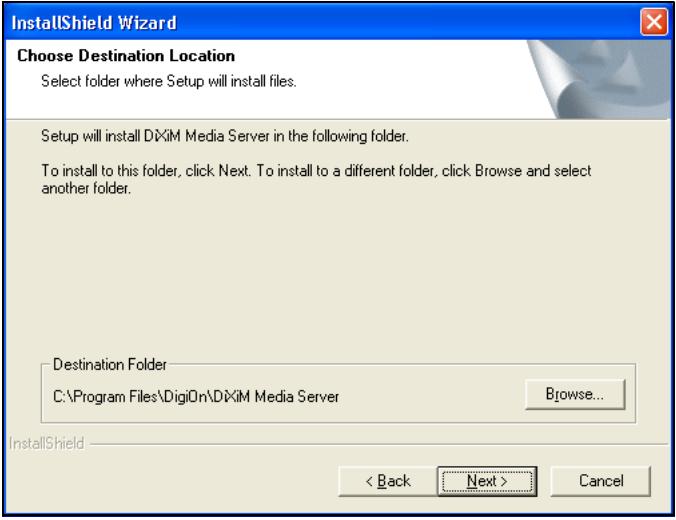

4 Seleccione la ruta de destino para el software (oootera predeterminada).

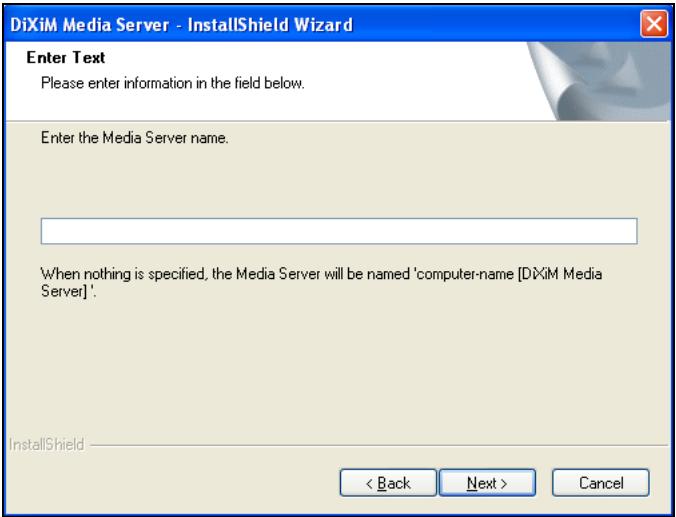

5 Puede específicar el nombre para el servidor multimedia que el DMA-1000做不到 en su teletór. Resulta fácilly utilizing nombres únicos si instalada el servidor multimedia en variousordenadores. Hasta 34 characteres ASCII recommendado.

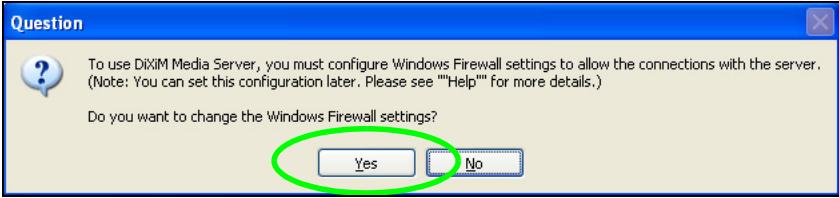

6 Si ve una pantalla pidiendole configurar el cortafuegos de Windows XP, haha tic en Si. Esto permite al DMA-1000 acceder a los ARCHivos que comparte en su ordinador.

Consulte la Guía del usuario si suordenador tiene otro software cortafuegos (como ZoneAlarm por exemple) que necesite configurar.

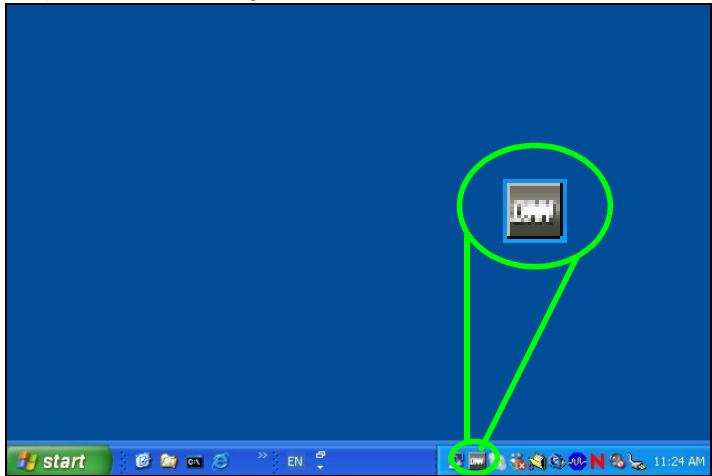

7 Este icono muestra la bandeja del sistema (normally en la esquina inferior derecha) tras haber realizado la instalacion. Haga dobleblick en el icono paraAbrir las pantallas de configuracion del servidor.

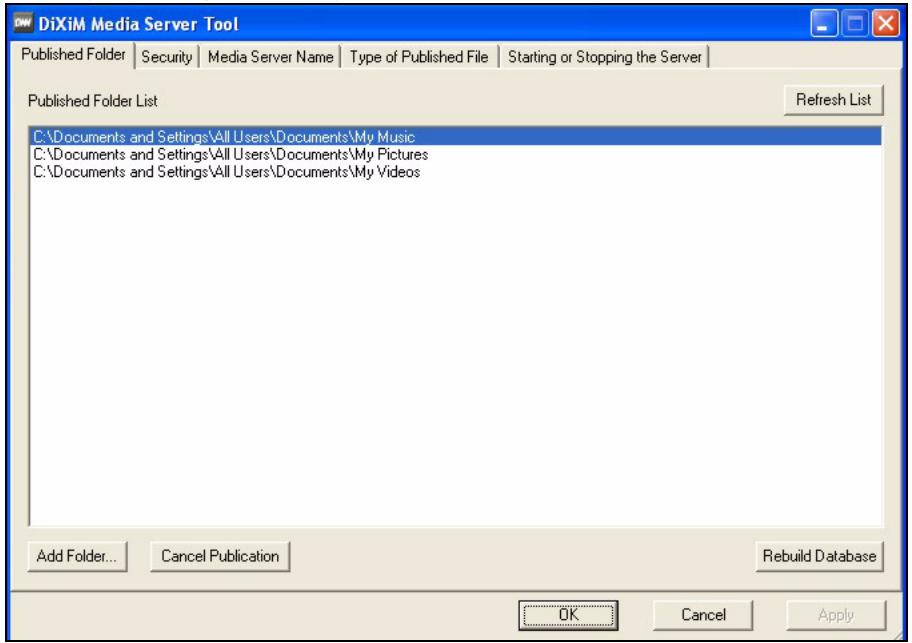

8 La Published Folder List (Lista de carpetas publicadas) muestra las carpetas de ARCHivos que su ordinador compartirá con el DMA-1000.

• Sus carpetas Mi música, Mis imagenes y Mis videos estan incluidas por defecto.

• Para partir与众 archivos, haha Cli en el botón Add Folder (Agregar carpeta) y busque y selección la carpeta que desea partir.

• Para quitar la carpeta de la lista, hagablick en ella y bajo en Cancel Publication (Cancelar publicación).

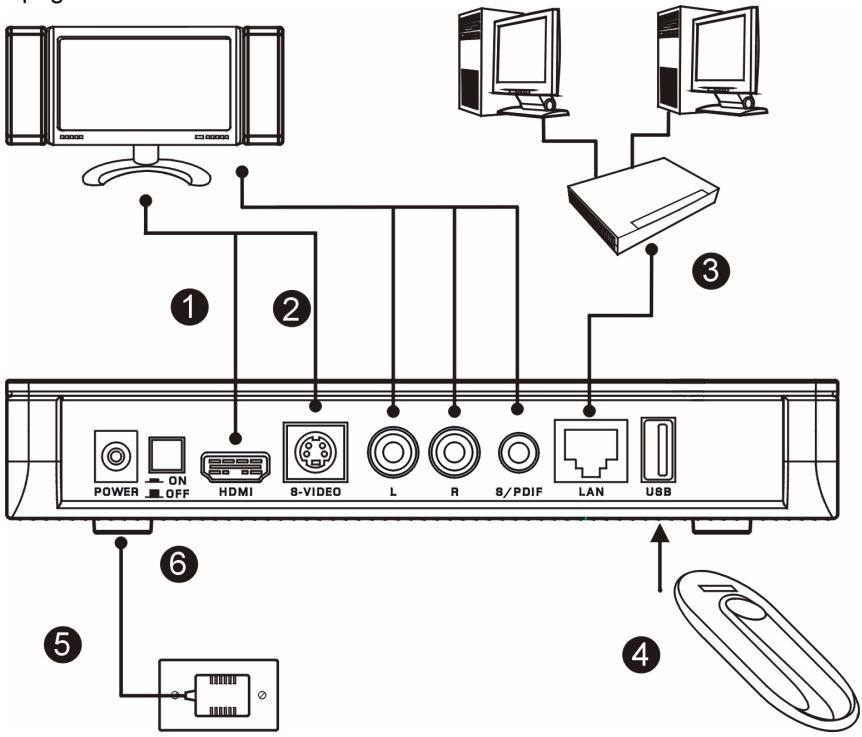

2 Conectarsu DMA-1000

Apague su televator antes de conectar el DMA-1000.

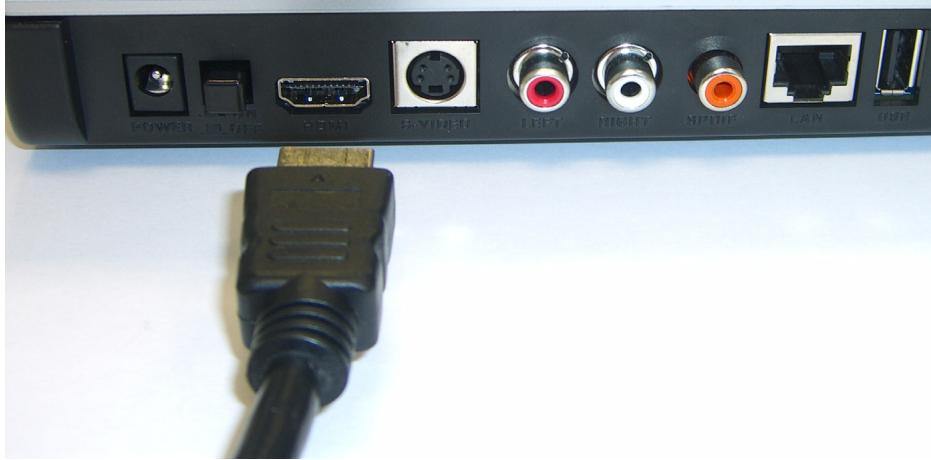

1 Si su tevisoriene un conector HDMI, utilise un cable HDMI para conectar el conector HDMI (mostrado) del DMA-1000 al tevisor.

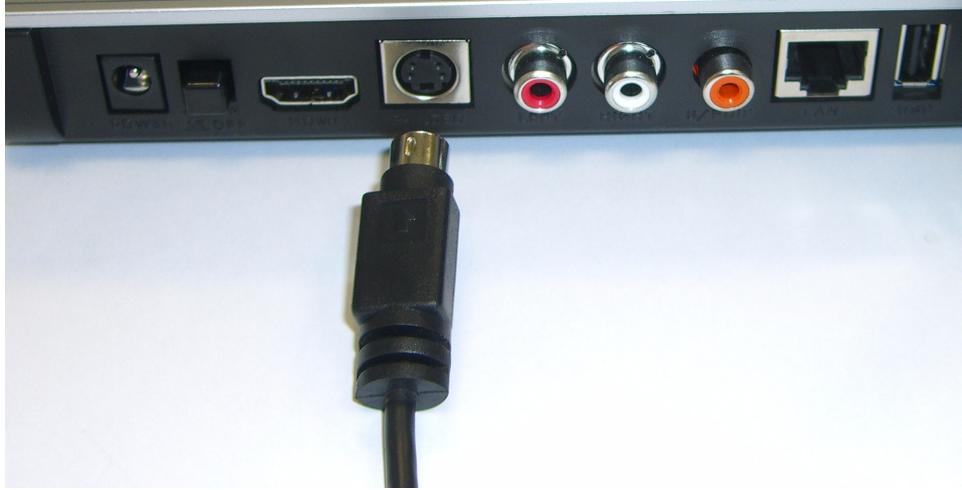

A Utilice un cable de S-video para conectar el conductor S-VIDEO (mostrado) del DMA-1000 al televisor.

B Si su tevisor o Sistema de audio Tiene una clavija coaxial, utilise un cable RCA para conectarlo a la clavija S/PDIF (mostrada) del DMA-1000.

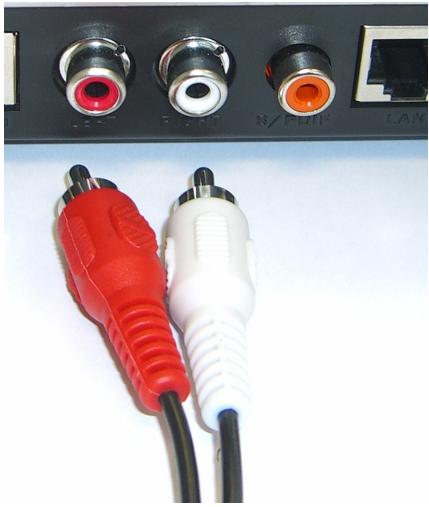

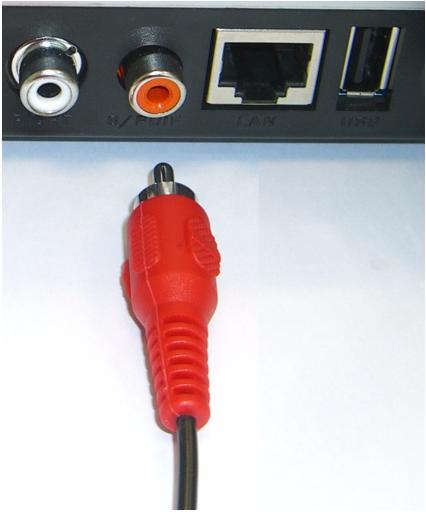

C Si su tevisor o Sistema de audio no Tiene una clavija S/PDIF,utilice cables RCA para conectarlo a las clavijas IZQUIERDA y DERECHA (mostradas) del DMA-1000.

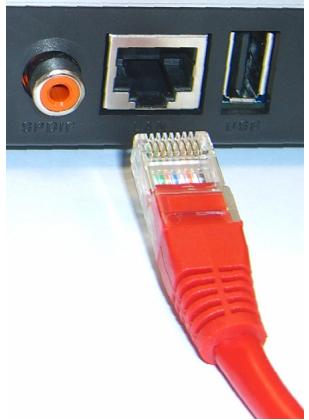

3 Conecte el puerto LAN del DMA-1000si los ARCHivos de Contents están en su ordinador. El software del servidor multimedia debería estar instalado. Vaya al的概率 bajo si sólo va a reproducir ARCHIVOS desde un lápiz USB.

• Utilice el cable Ethernet directo (gris en el momento de la publicación) para conectarlo a un switch Ethernet, router o hub.
• Utilice el cable Ethernet cruzado (rojo en el momento de la publicación) para conectarlo directamente a su ordinador.

4 Si desea reproducir ARCHIVOS desde un lápiz de memoria USB, conectelo al puerto USB del DMA-1000. (Esto es optional si ha connectado el puerto LAN).

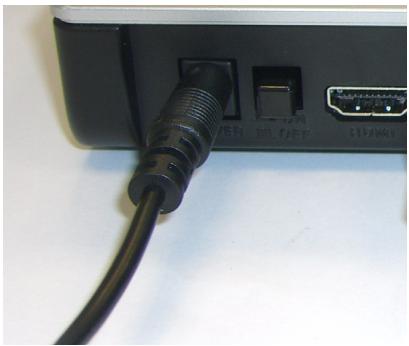

5 Conecte el zócalo POWER a una toma de corriente utilizing únicamente el adaptor de corriente incluido.
6 Su ordinador deben estar encendido. Encienda el televisor y el DMA-1000.

2.1 Compruebe los LEDs (Iuces)

Mire la parte frontal del dispositivo.

1 EI LED STATUS se encenderá.
2 La luz LAN y o la luz USB se encenderan.

Compruebe las conexiones si las luces no se encienden.

3 Compartir sus archivos

1 Mire a la pantalla de su ordinador. Espere a que el servidor multimedia detecte al DMA-1000 y abra una ventsa emergente con la dirección IP del DMA-1000. Si el DMA-1000 no obtiene una direccion IP

DiXIM Media Server Helper

169.254.51.156

automática, utilizesa Auto-IP para asignarse una direccion IP. Si suordenador también está ajustado para Obtener una direccion IP automatística, el ordinador y el DMA-1000 podrán comunicarse. Consulte la Guía del usuario si necesita configurar el DMA-1000 con una direccion IPmostatica. Hagablick en cualquier lugar de esta planta.

Puede que necesite esperar dos o tres horas. Si la ventana continua sin aparecer, compruebe los LEDs del DMA-1000 y las conexiones y utilise el botón de alimentación para reinecer el DMA-1000.

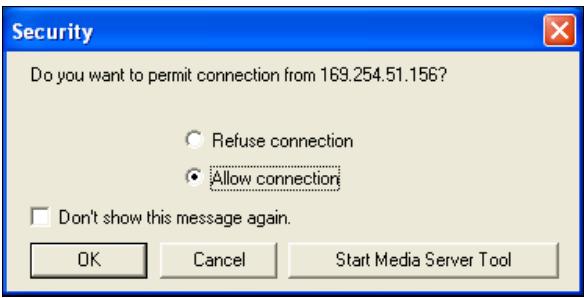

2 Seleccion Allow Connection (Permitir la connexion) y hagalick en OK (Aceptar).

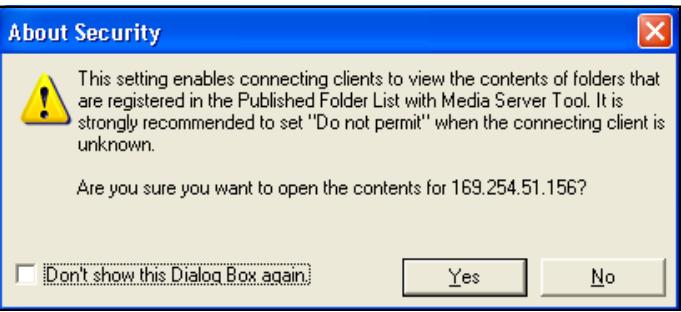

3 Hagaclinic en Yes (Si)para permitir que el DMA-1000 acceda a sus archivos publicados (compartidos).

4 Reproducir sus archivos

Ajuste la entrada de su televisor a la connexion del DMA-1000 (bien HDMI o S-Video). Recuerde embarlarla cuando deseee utiliser othera entrada.

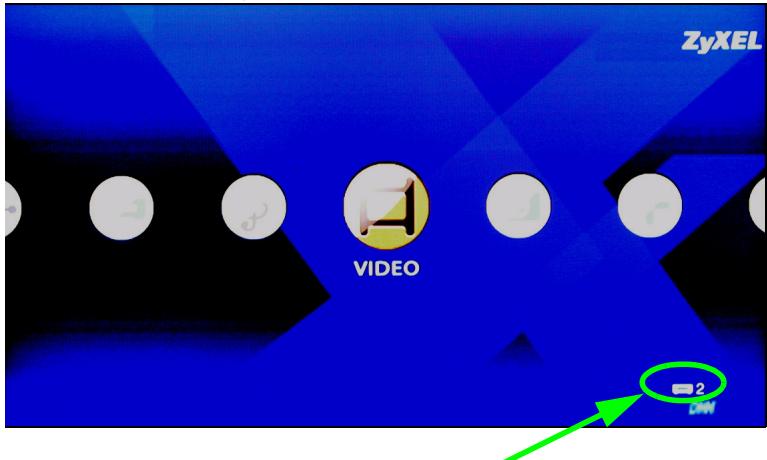

1 Mire a su teovisor. El DMA-1000 organizará automatistically los ARCHivos en el servidor en los menús MUSIC (MUSICA), VIDEO (VIDEO) y PHOTO (FOTO). Los archivos de un lápiz USB está en el menu USB.

Número de servadores multimedia que el DMA-1000 ha detectado.

2 Instale las pilas del mando a distancia.
3 Apunte con el mando a distancia a la parte frontal del DMA-1000.

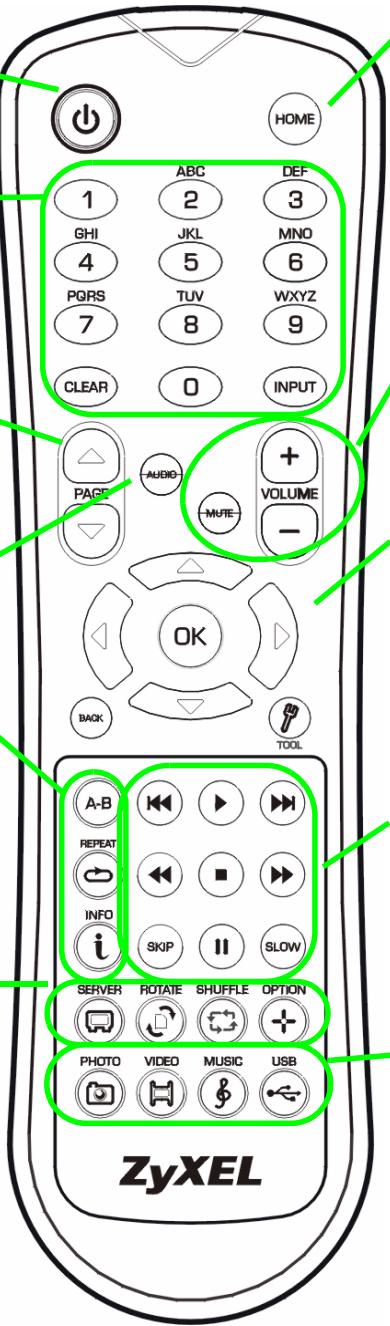

4 Utilice el mando a distancia para navegar por los menus y replucir música.

Power cambia entre losodos suspendido y operación.

Utilice las teclas 0 9 CLEAR (BORRAR) y INPUT (ENTRADA) para introducir nombres (como para escenas o secuencias individuales).

PAGE arriba/abajo sube o baja por una lista a la网页 anterior o?sigue.

AUDIO cambia la salute de audio entre altavoces izquierdo,deocho y estereo.

A-B le permittede seleccionar el tiempo de inicio y parada para repetir unintervalo.

REPEAT mantiene la reproduccion (repetir) del archivo.

INFO muestra detalles sobre el archivo en reproduccion.

SERVER abre un menu donte peute selectionar un servidor multimedia.

ROTATE gira una Foto 90^ en sentido horario.

SHUFFLE reproduce su lista de reproduccion de ARCHivos (favoritos) enorden aleatorio.

OPTION abre el menu en el que pueda ajustar la configuracion del DMA-1000.

Regresa al筷 principal.

MUTE apaga el sonido.
VOLUME arriba/abajo ajusta el volumen.

Utilice los botones OK, BACK (ATRÁS) y las flechas para pagar por los manos y reproducir sus ARCHivos. TOOL abre el menu TOOL (HERRAMIENTAS) para más-optiones (ver la Guía del usuario).

Estos botones realizan las
funidades anterior, reproducir,
siguiente, atras, detener,asar
adelante, saltar, pausa y
cama lenta durante la
reproduccion de un archivo.

PHOTO abre un menu de
archivos de imagenes para ver.
VIDEO abre un menu de
archivos de video para
reproducir.

MUSIC abre un menu de archivos de música para reproducir.

USB abre un menu con los archivos de su dispositivo USB.

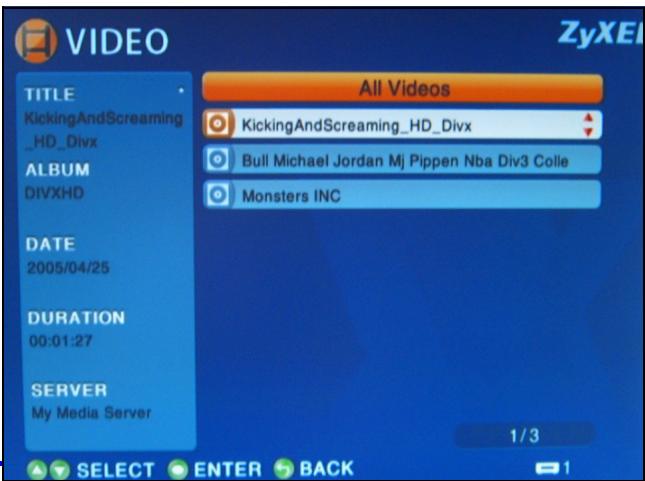

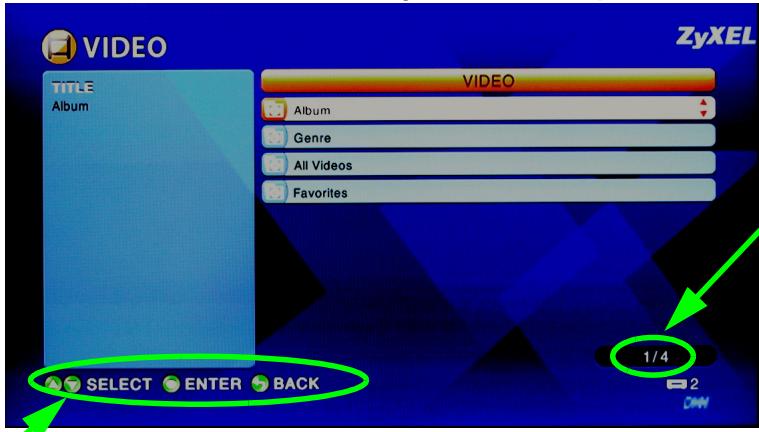

Ejempio de reproduccion de ARCHivos de video

1 Presione el botón VIDEO del mando y entre en el menu VIDEO.
2 Los ARCHivos de video está en carpetas.

El número del
elemento
Selecciónado
actualmente seguido por el número total de
elements en el
menu.

Instrucciones de navigacion para el menu. En este exemple, utilise los botones de flechas y OK para selectionar una carpeta y ver los ARCHivos de video organizados por ese criterio. O utilise el boton BACK para subir en la estructura del menu.

3 En este exemple, utilise los botones de flechas del mando y OK para selectionar la carpeta All Videos (Todos los videos). Aparecerá una lista con todos los ARCHivos de video a la derecha. La información sobre el archivo selectionadoactualmente aparecerá a la izquierda.
4 Utilice los botones de flechas del mando y OK para seleccionar y reproducir un archivo de video.

Los ARCHivos con formatos o)códecs no soportados peuvent no aparecer apropriamente.

El DMA-1000 soporta los siguientes formatos de archivo. Consulte la Guía del usuario para más detalles.

Audio	Dolby Digital, DVD-Audio, MPEG-1 y MPEG-2 Capas I, II y III(MP3), MPEG-2 BC Capas multicanal I, II y III, MPEG-2 y MPEG-4 AAC-LC, WMA9.
Vidente	MPEG-1, MPEG-2 MP@ML, MPEG-4/perfil simple y avanzado, archivos AVI MPEG-4 y WMV version 9.
Foto	TIFF, PNG, GIF, BMP, JPEG y JPEG2000.

Requisitos

Si tiene problemas para instalar el software del servidor multimedia, disfruebe si suordenador cumple con los requisitos siguientes.

Microsoft Windows XP Home Edition Service Pack 1 o superior, Professional Service Pack 1 o superior, o Media Center Edition 2005 Update Rollup o superior.*Para instalar y utiliser el servidor multimedia debe,iniciar sesión como administrador.
Software	Windows Media Player 9 o superior Microsoft DirectX 9.0 o superior
CPU	Celeron 1GHz o superior, Pentium III o superior (Pentium III 1GHz o superiorrecommended) o compatible
Memoria	256MB o más recommendado
Periféricos	Unidad de CD-ROM
Disco duro	300MB o más.

Procedimiento para ver la(s) certifications del producto

1 Vaya a www.zyxel.com.
2 Seleccione su producto de la lista desplegable en la网页 inicial de ZyXEL para ir a la网页 de ese producto.
3 Seleccione el certificado que desee visualizar en esta pagina.
