Marca	CLARION
Modelo	CCUXM1
Tipo de producto	Autorradio con receptor satelital XM
Dimensiones (L x A x P)	180 x 50 x 160 mm (formato DIN estándar)
Peso	Aproximadamente 0,8 kg
Alimentación	12 V CC (batería del coche)
Consumo eléctrico	Máx. 10 A
Potencia de salida	4 x 50 W (máx.)
Receptor de radio	FM/AM con sintonizador digital
Sintonizador satelital	XM Ready – requiere suscripción XM
Interfaz	Paralela (PIA) para adaptador XM Direct
Conectores	Antena FM/AM, antena XM, conector de 34 pines, USB (para actualización)
Funciones principales	Radio FM/AM, radio satelital XM, visualización de información artista/título, vista previa XM
Funciones adicionales	Pantalla LCD, iluminación de teclas, control remoto (opcional)
Compatibilidad	Requiere un adaptador de interfaz paralela (PIA) XM Direct para funcionar con autoradios compatibles
Accesorios incluidos	Cable de 34 pines, adaptador PIA, guía de instalación
Instalación	Empotrable en tablero de instrumentos, extracción del equipo frontal necesaria
Mantenimiento	Limpiar con un paño suave y seco; evitar disolventes
Seguridad	Panel frontal desmontable para prevención de robo; cortacircuitos integrado
Piezas de repuesto	Disponibles a través del servicio postventa CLARION o distribuidores autorizados
Reparabilidad	Índice de reparabilidad no comunicado; recomendación de recurrir a un profesional
Información general	Fabricado para el mercado norteamericano; servicio al cliente: 1-800-645-4994

Preguntas frecuentes - CCUXM1 CLARION

¿Cómo instalar el receptor XM Direct con mi autorradio CLARION CCUXM1?

Conecte el conector del cable de 34 pines al adaptador de interfaz paralela (PIA), luego enchufe el extremo DIN en la parte posterior del autorradio. Fije la antena XM y monte el adaptador. Consulte la guía de instalación para obtener detalles completos.

¿Por qué no hay señal XM y cómo solucionarlo?

El mensaje 'NO SIGNAL' aparece si la señal XM es demasiado débil o está bloqueada. Mueva el vehículo a un lugar despejado con vista al cielo. Verifique también que la antena XM esté correctamente conectada.

¿Cómo activar la suscripción XM después de la instalación?

Ajuste el autorradio al canal 1 (XM Preview), luego active su suscripción en línea en www.xmradio.com o llamando al 1-800-852-9696 (EE.UU.) / 1-877-438-9677 (Canadá).

¿Qué significa el mensaje 'Loading' en la pantalla?

El mensaje 'Loading' indica que el sintonizador XM está adquiriendo información de audio o de programa. Espere unos instantes hasta que se establezca la recepción.

¿Qué hacer si la pantalla muestra 'OFF Air'?

El canal seleccionado ya no emite. Seleccione otro canal. Si el problema persiste, verifique su suscripción XM.

¿Cómo conectar la antena XM correctamente?

Asegúrese de que el cable de la antena XM esté firmemente fijado al sintonizador XM. Una conexión floja provoca la visualización 'Antena XM no conectada'.

¿Puedo usar este autorradio con un cambiador de CD?

Sí, el adaptador de interfaz paralela (PIA) dispone de un cable de paso para conectar otros periféricos, como un cambiador de CD compatible.

¿Qué hacer si la pantalla muestra '——' o guiones?

Significa que el canal seleccionado no existe o no está en su suscripción. El dispositivo volverá automáticamente al canal anterior. No se requiere ninguna acción.

¿Dónde puedo encontrar ayuda adicional para mi dispositivo?

Para obtener asistencia, comuníquese con el servicio al cliente de CLARION al 1-800-645-4994 o visite www.audiovox.com. Para la suscripción XM, llame al 1-800-852-9636.

¿Cómo limpiar y mantener el autorradio?

Use un paño suave y seco para limpiar el panel frontal. No use disolventes ni productos abrasivos. El panel frontal se puede retirar para evitar el robo.

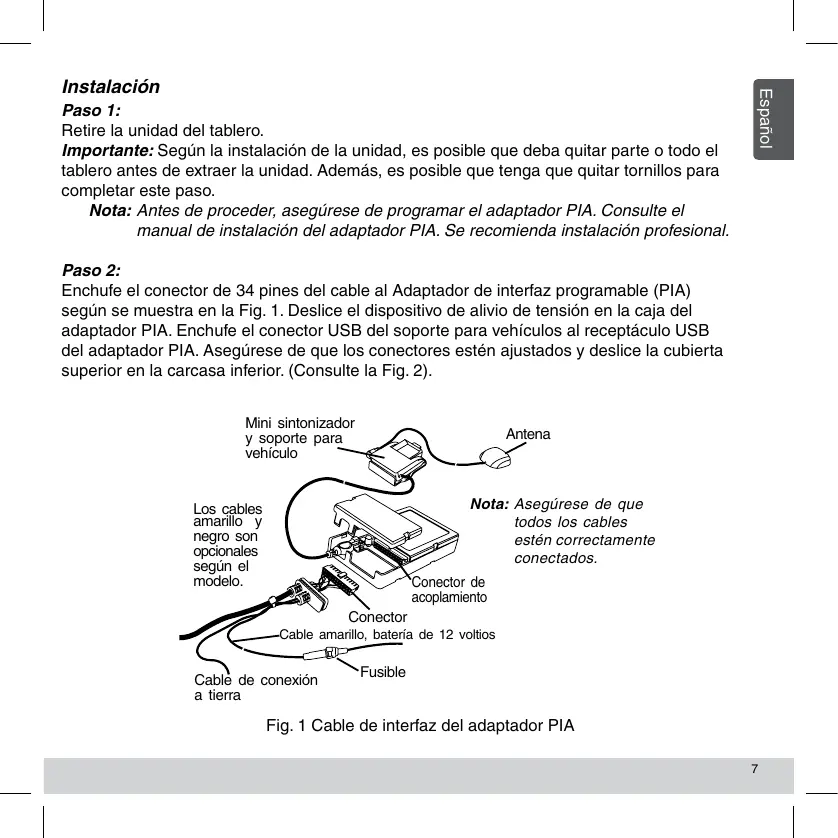

MANUAL DE USUARIO CCUXM1 CLARION

Retire la unidad del tablero.

Importante: Según la instalación de la unidad, es posible que deba quitar parte o todo el tablero antes de extraer la unidad. Además, es possible queonga que quitar tornillos para completar este paso.

Nota: Antes de proceder, asegürese de programar el adaptor PIA. Consulte el manual de instalación del adaptor PIA. Se recomienda instalación profesional.

Paso 2:

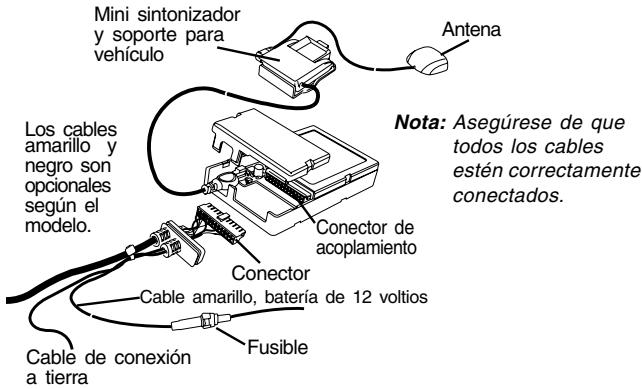

Enchufe el conductor de 34 pines del cable al Adaptador de interfaz programable (PIA) según se muestra en la Fig. 1. Deslice el dispositivo de alivio de tensión en la caja del adaptador PIA. Enchufe el conductor USB del soporte para vehículos al receptáculo USB del adaptador PIA. Asegúrese de que los connectores estén ajustados y deslice la cubierta superior en la carcasa inferior. (Consulte la Fig. 2).

Fig. 1 Cable de interfaz del adaptor PIA

Instalación

Paso 3:

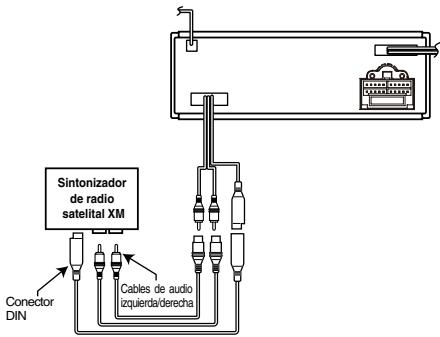

Conecte el extremo del cable con el conductor DIN a la parte posterior de launidad según se muestra en la Fig. 2. El extremo más corto del cable del adaptor PIA es un cable pasante que se pueda usar para conectar otros productos a launidad; es decir, un cargador de CD.

Nota: La ubicacion de las conexiones en la unidad peut variar segun el Modelo.

Fig. 2 Unidad común, vista posterior

Paso 4:

Encienda el vehístico y launidad para comprobar que el sistemas XM Direct está correctamente connectado. Consulte el manual de usuario para Obtener información sobre como acceder al modo XM. Al sintonizar el canal 1 XM, deben visualizar "XM Preview" (Presentación preliminar XM) en la pantalla LCD de launidad y eschuchar ese canal a工程技术 de los altavoces del vehístico. De lo contrario, asegúrese de que todas las conexiones se hayan realizado correctamente; o bien, consulte la sección deResolution de problemas en la guía de instalación.

Paso 5:

Monte y ajusté el adaptor PIA en laubicación correcta de modo que no interfiera con la radio, no vibre ni haga ruidos después de la instalación.

Instalación

Paso 6:

Cologne la unidad en su ubicacion original en el tablero.

ADVERTENCIA: Asegürese de que los cables no estén doblados o se desconecten al instalar launidad.

Nota: Si quito los tornillos para extraer la unidad del estereo del vehiculo,whelming aJKLM.

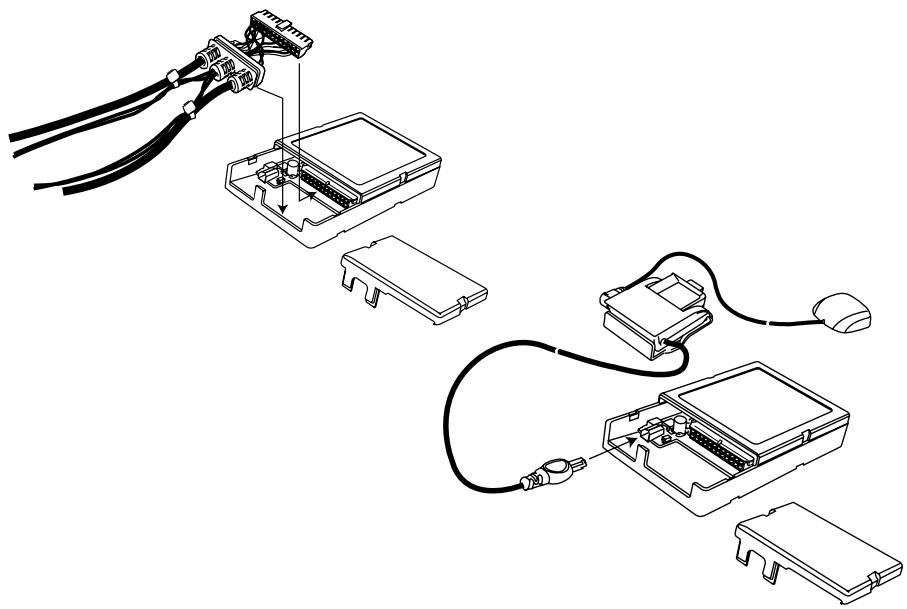

Fig. 3 Adaptador digital inteligente

Instalación

Paso 7:

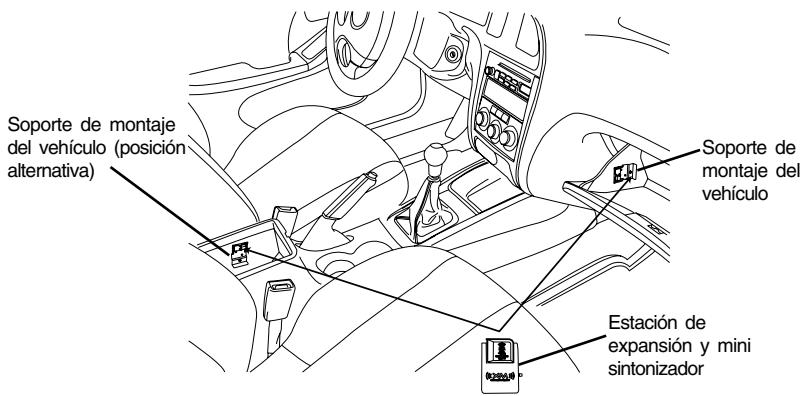

Si extrajo el panel de control durante la instalación vuelva a colocarlo en su posición original. (Consulte la Fig. 4).

Fig. 4 Instalación común del tablero

como completar la activacion:

Ahora que instaló el sistema XM Direct, debe activar el Sintonizador XM Universal. Sintonice el estéreo del vehúculo en XM Preview Channel (Canal de presentación preliminar), canal 1 y siga las instrucciones para la activación. Además可以选择 visitar el situó de Internet www.xmradio.com en EE. UU. (www.xmradio.ca en Canadá); o bien, realiza una llamada de activación XM al 1-800-852-9696 en EE. UU. (1-877-438-9677 en Canadá).

Consulte la sección Operación de radio XM del manual para sistemas.

Resolución de problemas

ANTENA:

La antenna XM no está connectada a un sintonizador XM.

• Compruebe si el cable de la antenna XM está correctamente ajustado.

ACTUALIZANDO:

La radio se estáactualizing con elultimate numero de cifrado.

• Espere hasta que se actualice el número de cifrado. Los canales 0 y 1 deben estar configurar normalmente.

NO HAY SENAL:

La BCHXM es demasiado debil o está bloqueada en laubicacion actual.

• Espere hasta que el vehiculo se ocuiene en un lugar con una sealsma fuerte.
  o bien
• Espere hasta que el vehiculo se ocunte en un area queonga una vista despejada hacía el cielo.

CARGANDO:

La radio está cargando información de audio y programa.

• Espere hasta que la radio haya recibido la información.

FUERA DE AIRE:

El canalactualmente seleccionado detuvo la transmisión.

• Selezione口径 canal.

“ 0

El usuario ha seleccionado unNumero de canal que no existe o al que no está subscripto.

• Launidad vuelve al canal previamente seleccionado.

o bien

No existe el nombre o la descripción del artista, el titulo de la canción o del programa; o bien, no encontrar información adicional asociada con el canal en ese momento.
- No se requiereccion.

Installation

Étape 1:

Para Obtener información adscional: llame al 1-800-645-4994

o visite el situo de Internet www.audiovox.com.

Para Obtener más información sobre el service de Radio satelital XM,

visite www.xmradio.com; o bien, llame al 1-800-852-9636.

El nombre XM y los logotipos relacionados son marcas commerciales de XM Satellite Radio Inc.
