Tipo de producto	Máquina de café automática con molinillo de granos
Marca y modelo	SAECO TALEA RING PLUS
Dimensiones (An x Al x Pr)	320 x 370 x 400 mm
Peso	9 kg
Alimentación eléctrica	220-240 V, 50/60 Hz, 1450 W (estimación)
Presión de la bomba	15 bar
Depósito de agua	1,7 litros extraíble
Capacidad del depósito de granos	250 g de café en grano
Molinillo de café	Muelas de cerámica, ajustable en 4 niveles
Funciones principales	Café espresso, café largo, cappuccino, agua caliente, vapor
Sistema de preparación	SAECO Brewing System (SBS) con ajuste de densidad continuo
Pantalla y controles	Pantalla 2x24 caracteres, rueda de selección, teclas dedicadas
Programación personalizada	Ajuste de cantidad, temperatura, preinfusión, molienda
Filtro de agua	AQUA PRIMA, con indicador de reemplazo
Temporizador programable	Encendido/apagado automático por día de la semana
Función ahorro de energía	Apagado diferido ajustable (máx. 180 min)
Mantenimiento y limpieza	Grupo de preparación extraíble lavable con agua, ciclo de descalcificación automático, alerta de vaciado de posos
Seguridad	Válvula de seguridad, doble termostato, apagado automático en caso de anomalía
Piezas de repuesto y reparabilidad	Piezas originales Saeco recomendadas, reparaciones por centro autorizado
Información general	Uso doméstico únicamente, garantía válida bajo condiciones de descalcificación regular

Preguntas frecuentes - TALEA RING PLUS SAECO

¿Cómo descalcificar la máquina SAECO TALEA RING PLUS?

Utilice el programa de descalcificación automática a través del menú Mantenimiento. Vierta la solución descalcificante Saeco en el depósito de agua (retire el filtro Aqua Prima previamente). Coloque un recipiente debajo de la boquilla de agua caliente/vapor y siga las instrucciones en la pantalla. El ciclo dura aproximadamente 20 minutos. Luego enjuague abundantemente el depósito y realice otro ciclo con agua limpia.

¿Cómo ajustar la molienda del café?

Abra la tapa del depósito de granos y gire la rueda de ajuste en el interior con la llave suministrada. Gire un paso a la vez y prepare 2-3 cafés para probar. Las marcas indican el grado: fino (izquierda) para un espresso, más grueso (derecha) para un café más suave. No fuerce la rueda más allá de los topes.

¿Cómo preparar un cappuccino con el Milk Island?

Llene la jarra de leche fría (nivel máximo MAX). Colóquela sobre la base del Milk Island (LED verde). Gire el botón de vapor a la posición . La máquina emulsiona automáticamente durante 2 min como máximo. Una vez obtenida la espuma, gire el botón a ●. Vierta la leche en una taza, luego prepare un espresso encima.

¿Qué hacer si el mensaje 'vaciar los posos' se muestra aunque el cajón no esté lleno?

El contador de posos solo se reinicia si vacía el cajón cuando la máquina está encendida y lo solicita. Si vacía el cajón mientras la máquina está apagada, el contador no se pone a cero. En ese caso, vacíe el cajón nuevamente después de encender la máquina para forzar el reinicio.

¿Cómo limpiar el grupo de preparación?

Retire el cajón de posos, abra la puerta de servicio, luego presione el botón PUSH para desbloquear el grupo. Lávelo con agua tibia sin detergente. No lo lave en el lavavajillas. Séquelo y verifique que las marcas estén alineadas antes de volver a colocarlo. Límpielo al menos una vez por semana.

El café no hace espuma, ¿qué hacer?

Verifique el botón SBS: gírelo hacia la derecha para obtener más espuma. Use café recién tostado (no demasiado viejo). La mezcla debe ser adecuada para espresso. Si el problema persiste, limpie el grupo de preparación y verifique que la molienda no sea demasiado gruesa.

¿Cómo reemplazar el filtro Aqua Prima?

Retire el filtro antiguo del depósito de agua. Ajuste la fecha en el nuevo filtro (mes actual). Insértelo a fondo en su alojamiento. Llene el depósito con agua fría y déjelo reposar 30 min. Active el filtro a través del menú Mantenimiento > Filtro de agua > Carga de filtro siguiendo las instrucciones en la pantalla.

¿Cómo programar la cantidad de café para una taza?

Seleccione la bebida (espresso, café, largo). Mantenga presionada la tecla de dispensación hasta que aparezca 'Programación'. La máquina dispensa café; presione nuevamente la tecla cuando se alcance la cantidad deseada. 'Memorizado' confirma el ajuste. También puede ir al menú Ajuste de bebidas para ajustes más avanzados.

¿Cómo interpretar el código de error 'fuera de servicio (xx)'?

Apague la máquina, desconéctela durante 30 segundos, luego enciéndala nuevamente. Si el código persiste (por ejemplo 01, 02, ...), contacte a un centro de servicio autorizado Saeco comunicando el código. No intente repararlo usted mismo.

¿Se puede usar café premolido?

Sí, seleccione la tecla 000 hasta ver la opción 'premolido' en la pantalla. Vierta una sola medida de café molido (no granos) en el compartimento previsto al lado del depósito de granos. Presione la tecla de dispensación. Atención: la máquina solo dispensa un café a la vez con premolido y vacía el excedente.

MANUAL DE USUARIO TALEA RING PLUS SAECO

ESTA INSTRUCCIÓN DEBE CONSERVARSE

ACCESORIOS

Filtro de agua

PREPARACIÓN DEL CAPPUCCINO

AL PRINCIPIO PUEDEN PRODUCIRSE PEQUEÑOS CHORROS DE AGUA CALIENTE CON RIESGO DE QUEMADURAS. EL TUBO DE SALIDA DE AGUA CALIENTE/VAPOR PUEDE ALCANZAR ALTAS TEMPERATURAS: EVITE TOCARLO DIRECTAMENTE CON LAS MANOS, USE SOLO EL MANGO PREVISTO PARA ELLO.

Manual de uso y mantenimiento

Consulte las siguientes instrucciones antes de utilizar la máquina.

Lea atentamente las normas de seguridad.

PUESTA EN MARCHA DE LA MÁQUINA 5

CONFIGURAR EL IDIOMA 6

FILTRO "AQUA PRIMA" 7

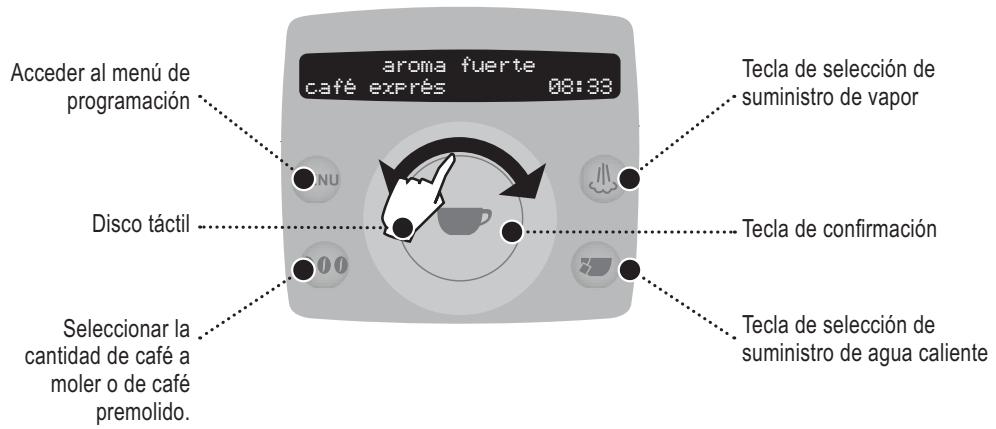

PANTALLA 8

INDICACIÓN DE LA CANTIDAD DE CAFÉ MOLIDO POR TAZA (SISTEMA OPTI-DOSE) 8

REGULACIONES 9

DENSIDAD DEL CAFÉ 9

AJUSTE DE LA ALTURA DE LA BANDEJA DE GOTEO. 9

REGULACION DEL MOLINILLO DE CAFÉ 9

PREPARACION DE BEBIDAS 10

CAFE EXPRES / CAFÉ / CAFÉ LARGO. 10

PREPARACION DE BEBIDAS CON CAFÉ MOLIDO. 11

SUMINISTRO DE AGUA CALIENTE 12

SUMINISTRO DE VAPOR 13

PREPARACION DE UN CAPUCHINO 14

MENU "FILTRO AGUA" 25

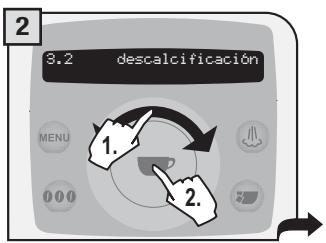

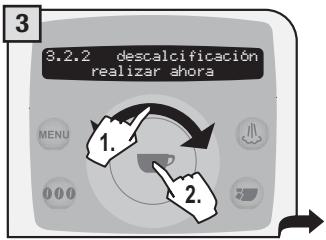

MENU "DESCALCIFICACION" 27

LAVADO DEL GRUPO 30

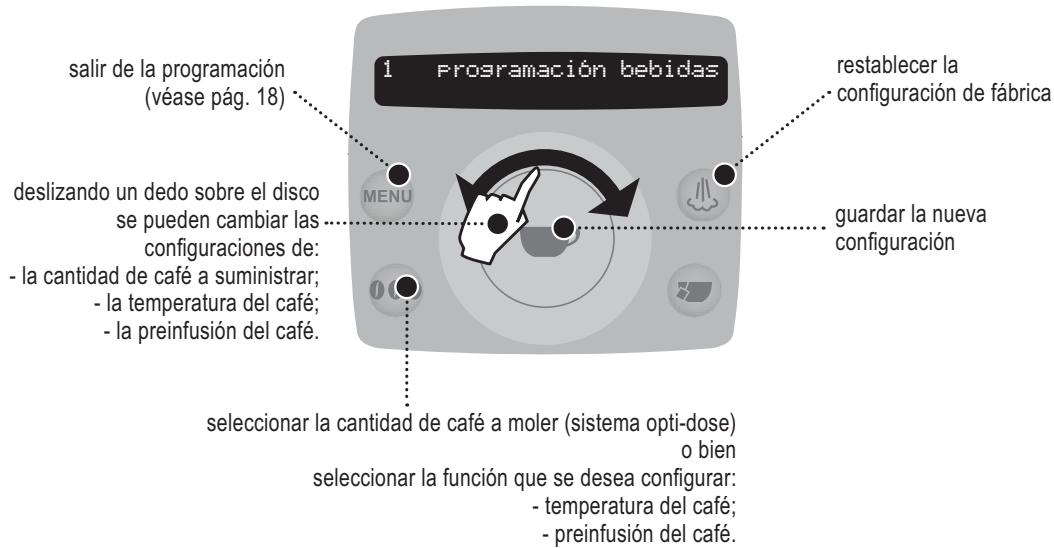

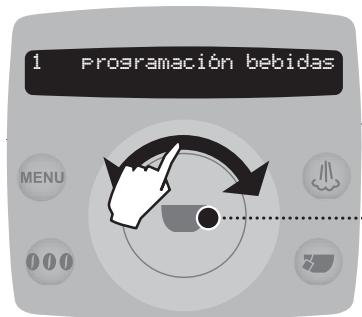

PROGRAMACION DE LA MAQUINA 31

AHORRO DE ENERGIA 31

RETRASO APAGADO 31

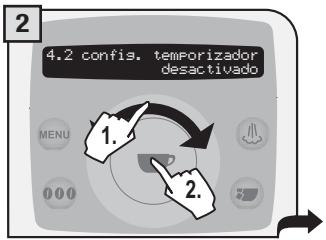

CONFIG. TEMPORIZADOR 31

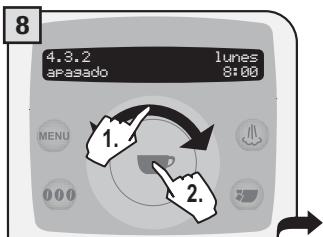

CONFIGURACIÓN TEMPORIZADOR «LUNES» 32

FUNCIONES EXTRAS 33

RESTABLECER CONFIGURACIÓN 33

LIMPIEZA Y MANTENIMIENTO 34

LIMPIEZA GENERAL DE LA MÁQUINA 34

LIMPIEZA DEL GRUPO DE CAFÉ 35

CÓDIGOS DE AVERÍA 36

PROBLEMAS - CAUSAS - SOLUCIONES 37

NORMAS DE SEGURIDAD 38

DATOS TÉCNICOS 40

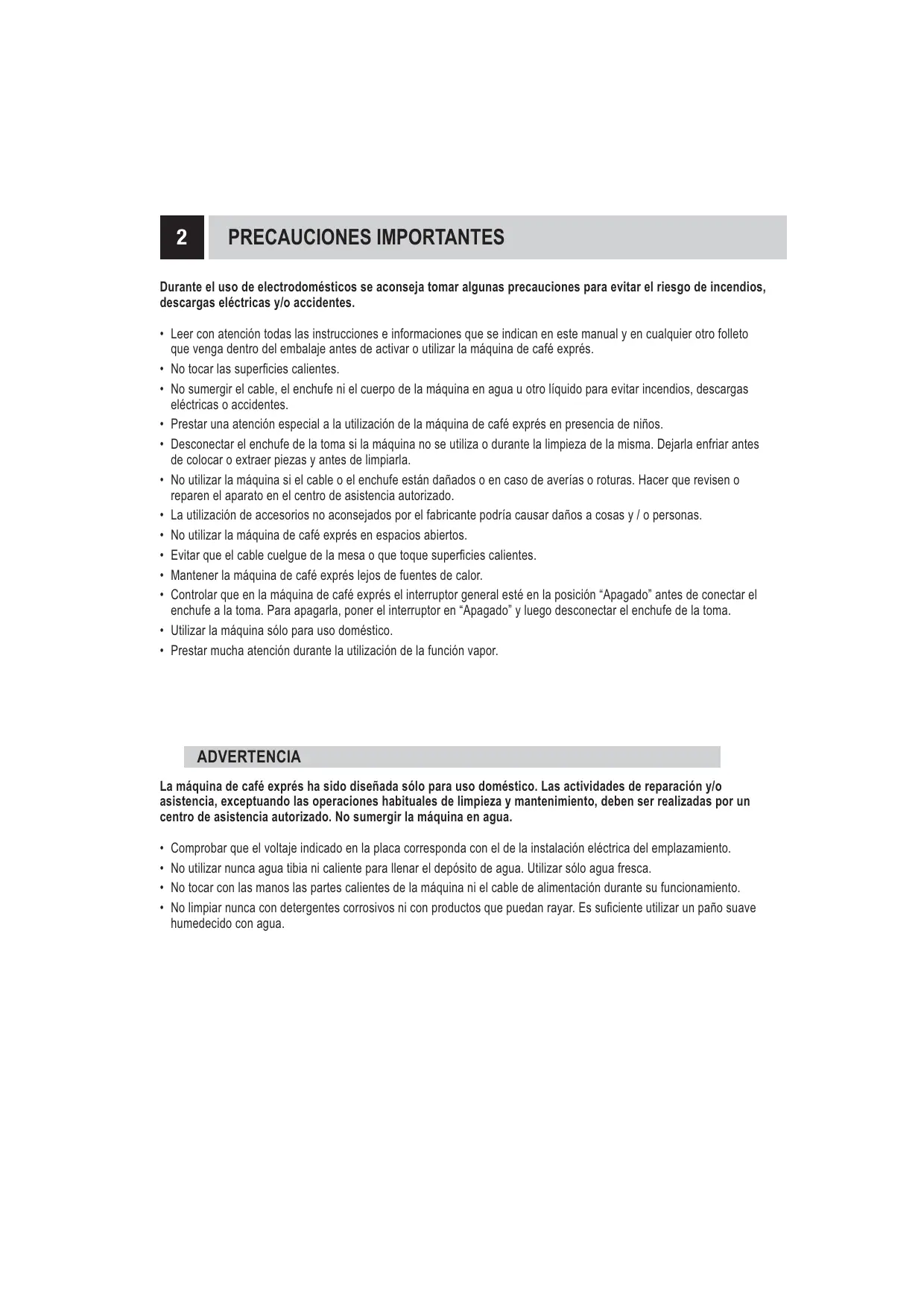

2 PRECAUCIONES IMPORTANTES

Durante el uso de electrodomésticos se recomiendan algunas precauciones para evitar el riesgo de incendios, descargas eléctricas y/o accidentes.

• Leer con atención todas las instrucciones e informaciones que se indican en este manual y en cualquier otro folleto que venga debajo del embalaje antes de activar o utilizar la máquina de café expreso.
• No tocar las superficies calientes.
• No sumergir el cable, el enchufe ni el cuerpo de la máquina en agua u otro líquido para evitar incendios, descargas eléctricas o accidentes.
• Prestar una atención especial a la utilización de la máquina de café expreso en presencia de niños.
• Desconectar el enchufe de la toma si la máquina no se usa o durante la limpieza de la máquina. Dejarla enfriar antes de colocar o extraer piezas y antes de limpiarla.
• No utilizar la máquina si el cable o el enchufe está dañados o en caso de averías o roturas. Hacer que revisen o reparen el aparato en el centro de asistencia autorizado.
• La realización de accesos no aconsejados por el fabricante podrá causar daños a cosas y/o personas.
• No utilizar la máquina de café expreso en espacios abiertos.
• Evitar que el cable cuelgue de la mesa o que toque superficies calientes.
• Mantener la máquina de café expreso lejos de fuentes de calor.
• Controlar que en la máquina de café expreso el interruptor general está en la posición "Apagado" antes de conectar el enchufe a la toma. Para apagarla, poner el interruptor en "Apagado" y luego desconectar el enchufe de la toma. Utilizar la máquina solo para uso doméstico.
• Prestar mucha atención durante la utilización de la función vapor.

ADVERTENCIA

La máquina de café expreso ha sido diseñada solo para uso doméstico. Las actividades de reparación y/o asistencia, exceptuando las operaciones habituales de limpieza y mantenimiento, deben ser realizadas por un centro de asistencia autorizado. No sumergir la máquina en agua.

• Comprobar que el voltaje indicado en la placa corresponda con el de la instalación eléctrica del emplazamiento.
• No utilizar nunca agua tibia ni caliente para llenar el depósito de agua. Utilizar sólo agua fresca.
• No tocar con las manos las partes calientes de la máquina ni el cable de alimentación durante su funcionamiento.
• No limpiar nunca con detergentes corrosivos ni con productos que puedan rayar. Es suficiente utilizar un paño suave humedecido con agua.

INSTRUCCIONES SOBRE EL CABLE ELÉCTRICO

• Se suministra un cable eléctrico bastante corto para evitar que se enrosque de la referencia vapor.
• Internacional se pueden usar alargadores, pero se debe tener mucho cuidado.

Si se utiliza un alargador se debe comprobar que:

a. el voltaje indicado en el mismo corresponda con el del electrodoméstico; b. tenga un enchufe de tres terminales y puesta a tierra (si el cable del electrodoméstico es de este tipo); c. el cable no esté en medio de la mesa para evitar tropiezos.

• No utilices tomas múltiples.

GENERALIDADES

La máquina de café está indicada para la preparación de café expreso y usando café en grano y contiene un dispositivo para el suministro del vapor y de agua caliente.

La elegante estructura de la máquina ha sido diseñada para uso doméstico y no está indicada para uso continuo de tipo profesional.

Atención: se declina toda responsabilidad por posibles daños en caso de:

• uso indebido y no conforme con el previsto;
• reparaciones realizadas en centros de asistencia no autorizados; alteración del cable de alimentación; alteración de cualquier pieza de la máquina;
• realización de repuestos y accesorios no originales;
• descalcificación de la máquina no efectuada o en caso de uso a temperatura inferior a 0°C .

EN ESTOS CASOS LA GARANTÍA PIERDE SU VALOR.

EL TRIÁNGULO DE ADVERTENCIA INDICA TODAS LAS INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD DEL USUARIO. ¡OBSERVAR ATENTAMENTE DICHAS INDICACIONES PARA EVITAR HERIDAS GRAVES!

CÓMO UTILIZAR EL MANUAL DE INSTRUCCIONES

Guardar este manual de instrucciones en un lugar seguro y adjuntarlo a la máquina de café en caso de que otra persona vaya a usar la máquina. Para información más detallada o en caso de algún problema, dirigirse a un Centro de Asistencia Técnica Autorizado.

CONSERVAR SIEMPRE ESTAS INSTRUCCIONES.

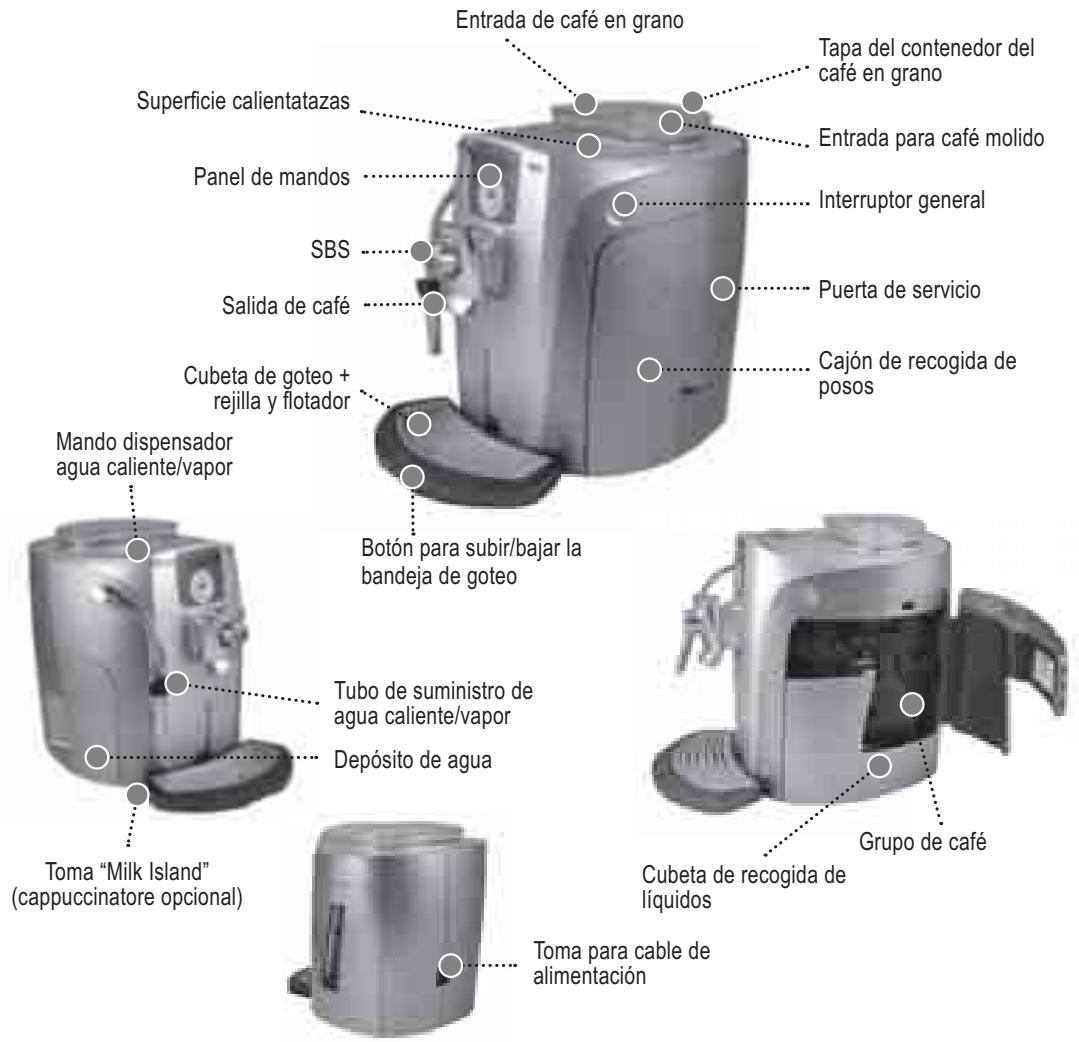

4 APARATO

ACCESORIOS

Filtro "Aqua Prima"

Llave para la regulación del grado de molido

Dosificador de café molido

Tira de test de dureza del agua

Pincel de limpieza

Cable de alimentación

PUESTA EN MARCHA DE LA MÁQUINA

Asegurarse de que el interruptor general no está pulsado.

Retirar la tapa del contenedor de café. Llenar el contenedor de café en grano.

Cerrar la tapa empujándola bien.

Extraer el depósito de agua. Se aconseja instalar el filtro "Aqua Prima" (véase pág. 7).

Llenar el depósito con agua potable fresca; no superar nunca el nivel máximo indicado en el depósito. Al final, volver a colocar el depósito.

Conectar el enchufe a la toma situada en la parte trasera de la máquina y el otro extremo a una toma de corriente apropiada (véase placa de datos).

Colocar un recipiente debajo del tubo de suministro de agua caliente.

Poner el interruptor general en la posición "Encendido".

La máquina efectúa la carga automática del circuito hidráulico.

La máquina está lista para funcionar.

Puede ser que no salga agua al recipiente.

Este comportamiento no se debe considerar anómalo.

REGULAR EL GRADO DE DUREZA DEL AGUA, VÉASE "MENÚ DUREZA AGUA" PÁG. 20.

CONFIGURAR EL IDIOMA

Esta configuración permite ajustar los parámetros de la máquina para preparar el café según los parámetros clásicos del país donde se utiliza la misma; por este motivo algunos idiomas están diferenciados también por localidades.

Pulsar MENÚ.

Seleccionar deslizando el dedo sobre el disco táctil.

Pulsar para confirmar la selección.

Pulsar para confirmar la selección.

Seleccionar idioma deslizando el dedo sobre el disco táctil.

Pulsar cuando se muestre el idioma deseado.

Ahora la máquina visualiza los mensajes en el idioma seleccionado.

Pulsar MENU hasta que se visualice el siguiente mensaje.

Pulsar

10

Esperar hasta que la máquina termine la fase de calentamiento.

Después de haber terminado de calentarse, la máquina realizará un ciclo de enjuague de los circuitos internos. Se suministrará una pequeña cantidad de agua. Esperar a que acabe el ciclo de forma automática. Para activar/desactivar la función, véase la pág. 21.

A continuación se visualizará la pantalla para el suministro de los productos; véase la pág. 8.

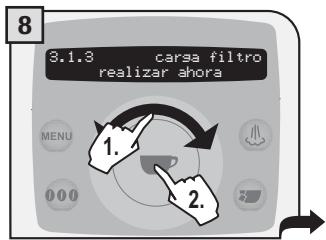

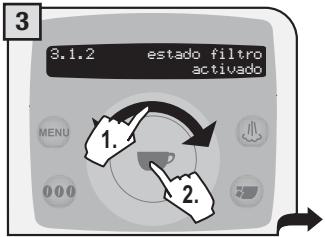

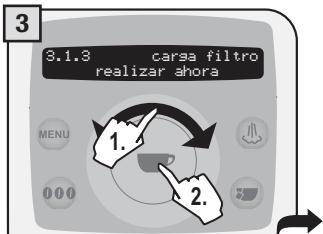

FILTRO “AQUA PRIMA”

Para mejorar la calidad del agua realizada y para garantizar al mismo tiempo una vida más duradera al aparato, se aconseja instalar el filtro "Aqua Prima". Después de la instalación se debe proceder con el programa de activación del filtro (véase programación); así la máquina avisará al usuario cuando es necesario cambiarlo.

Extraer el filtro "Aqua Prima" del envase; seleccionar la fecha del mes actual.

Colocar el filtro en el espacio habilitado dentro del depósito vacío (véase figura); presionar hasta el tope.

Rellenar el depósito con agua potable fresca. Dejar el filtro en el depósito lleno durante 30 minutos para que se active correctamente.

Colocar un recipiente debajo del tubo de suministro de agua caliente/vapor.

Pulsar MENU.

Seleccionar y pulsar la tecla P.

Pulsar de nuevo.

Seleccionar y pulsar la tecla P.

Girar el mando hasta los iconos. Comienza el suministro de agua.

Cuando haya terminado, girar el mando hasta la posición de reposo (●). Sucesivamente, pulsar MENU varias veces hasta que aparezca el mensaje "salida". Pulsar . De esta forma la máquina está lista para ser utilizada.

• Pulsar 2 veces la tecla para obtener 2 tazas. Se puede realizar esta operación hasta que termine el molido de la primera selección.

Seleccionado café exprés

• Para preparar 2 tazas, la máquina suministra la mitad de la cantidad configurada e interrumpe brevemente el suministro para moler la segunda dosis de café. Luego reinicia y termina el suministro de café.

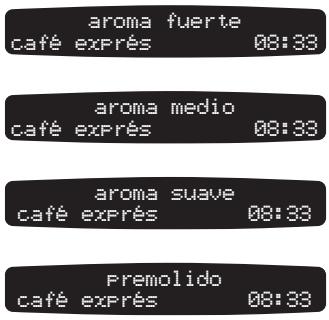

INDICACIÓN DE LA CANTIDAD DE CAFÉ MOLIDO POR TAZA (SISTEMA OPTI-DOSE)

Pulsando la tecla 000 existen tres selecciones (corto, medio y suave) que indican la calidad de café que la máquina muele para la preparación de la bebida. Con esta tecla se selecciona también la función de café premolido.

SELECCIONAR LA CANTIDAD DE CAFÉ A MOLER ANTES DE SUMINISTRAR LA BEBIDA.

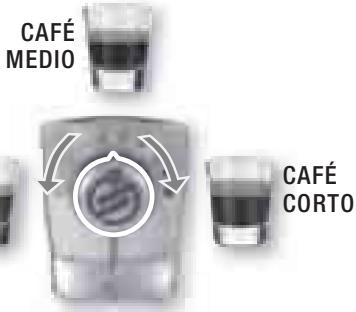

DENSIDAD DEL CAFÉ

El dispositivo SBS ha sido diseñado inicialmente para permitir darle al café la densidad y la intensidad de sabor deseados. Basta girar el mando para ajustar cómo el café cambia de carácter de acuerdo con vuestro gusto.

SBS - SAECO BREWING SYSTEM

para regular la densidad e intensidad del café suministrado. La regulación se puede realizar incluso durante el suministro del café. Esta regulación produce un efecto inmediato en el suministro seleccionado.

AJUSTE DE LA ALTURA DE LA BANDEJA DE GOTEO

Ajustar la bandeja de goteo antes del suministro de las bebidas para poder usar cualquier tipo de taza.

Para levantarla, pulsar ligeramente la parte inferior del botón; para bajarla, pulsar ligeramente la parte superior del botón; soltar el botón cuando se alcance la altura deseada.

Nota: en la bandeja de goteo hay un flotador de color ámbar que sirve para llamar la atención cuando sea necesario vaciar la bandeja.

REGULACIÓN DEL MOLINILLO DE CAFÉ

La máquina permite realizar una regulación del grado de molido del café para adaptarlo al tipo de café que se usa.

Realizar dicha regulación presionando el tornillo presente en el interior del contenedor de café; girar el tornillo solo usando la llave suministrada con la máquina. Girar el tornillo un paso a la vez y suministrar 2-3 cafés; solo de esta forma es posible notar la variación del grado de molido.

Las referencias presentes dentro del contenedor indican el grado de molido configurado.

SE PUEDE INTERRUMPIR EL SUMINISTRO DE CAFÉ CADA VEZ QUE SE DESEE VOLVIENDO A PULSAR LA TECLA

EL VAPOR PUEDE ALCANZAR TEMPERATURAS ELEVADAS: SE CORRE EL RIESGO DE SUFRIR QUEMADURAS. NO TOCARLO DIRECTAMENTE CON LAS MANOS.

Comprobar que todos los contenedores estén limpios; para realizar esta operación se deben seguir las instrucciones del capítulo "Limpieza y mantenimiento" (véase pág. 34).

Para preparar 2 tazas, la máquina suministra el primer café e interrumpe brevemente el suministro para moler la segunda dosis de café. Luego reinicia y termina el suministro de café.

CAFÉ EXPRÉS / CAFÉ / CAFÉ LARGO

Este procedimiento muestra cómo elaborar un café expres. Para preparar el tipo de café, selecciónelo deslizando un dedo sobre el disco. Utilice tazas adecuadas para evitar que se derrame el café.

Colocar 1 o 2 tazas pequeñas para suministrar un café expres.

Colocar 1 o 2 tazas para suministrar un café o un café largo.

Deslizar un dedo sobre el disco táctil para seleccionar la bebida deseada.

Si se desea, seleccionar la cantidad de café a moler pulsando el botón 000 una o más veces.

Pulsar la tecla: una vez para 1 taza y dos veces para dos tazas. Comienza el suministro de la bebida seleccionada.

La máquina termina el suministro de café automáticamente según las cantidades configuradas en la fábrica.

PREPARACIÓN DE BEBIDAS CON CAFÉ MOLIDO

La máquina permite usar café premolido y descafeinado.

El café premolido se debe colocar en el compartimento situado al lado del contenedor de café en grano.

Colocar solo café molido para algunas de café expres y nunca café en grano o soluble.

¡ATENCIÓN! SOLO CUANDO SE DESEE UNA BEBIDA CON CAFÉ PREMOLIDO SE DEBE COLOCAR EN EL COMPARTIMENTO ESTE TIPO DE CAFÉ.

INTRODUCIR UNA SOLA CUCHARA DOSIFICADA DE CAFÉ MOLIDO A LA VEZ. NO SE PUEDE SUMINISTRAR DOS CAFÉS SIMULTÁNEAMENTE.

En el ejemplo de abajo se muestra la preparación de un café expres utilizando café premolido. La elección personalizada de utilizar el café premolido se visualiza en la pantalla.

Seleccionar la bebida deseada deslizando un dedo sobre el disco táctil.

Seleccionar la función pulsando la tecla 000 hasta que aparezca la opción "premolido". Pulsar para confirmar.

En la pantalla se visualiza un mensaje para recordarle al usuario que debe colocar el café molido en el compartimento correcto.

Colocar el café molido en el compartimento correcto utilizando la cuchara dosificadora que se suministra.

Pulsar la tecla ; comienza el suministro.

Nota:

• Pasados 30 segundos desde que aparece el mensaje (3), si no comienza el suministro la máquina vuelve al menú principal y descarga el café en el cajón de recogida de posos.
• Si no se introduce el café premolido en el compartimento se suministra solo agua.
• Si la dosis es excesiva o si se añaden 2 o más cucharas dosificadoras de café, la máquina no suministra la bebida y el café se descarga en el cajón de recogida de posos.

SUMINISTRO DE AGUA CALIENTE

AL PRINCIPIO DEL SUMINISTRO SE PUEDEN PRODUCIR PEQUEÑAS SALPICADURAS DE AGUA CALIENTE QUE PODRÍAN PROVOCAR QUEMADURAS. EL TUBO DE SUMINISTRO DE AGUA CALIENTE/VAPOR PUEDE ALCANZAR TEMPERATURAS ELEVADAS: EVITAR EL CONTACTO DIRECTO CON LAS MANOS, USAR SOLO Y EXCLUSIVAMENTE LA EMPUÑADURA DISEÑADA A TAL EFECTO.

Colocar un recipiente debajo del tubo de suministro de agua caliente.

Pulsar la tecla

Girar el mando hasta los iconos

En el display aparece:

Esperar hasta que se haya suministrado la cantidad de agua deseada.

Cuando se haya suministrado la cantidad deseada, girar el mando hasta la posición de reposo (●).

7

Para suministrar otra taza de agua caliente se debe repetir la misma operación.

SUMINISTRO DE VAPOR

AL PRINCIPIO DEL SUMINISTRO SE PUEDEN PRODUCIR PEQUEÑAS SALPICADURAS DE AGUA CALIENTE QUE PODRÍAN PROVOCAR QUEMADURAS. EL TUBO DE SUMINISTRO DE AGUA CALIENTE/VAPOR PUEDE ALCANZAR TEMPERATURAS ELEVADAS: EVITAR EL CONTACTO DIRECTO CON LAS MANOS, USAR SOLO Y EXCLUSIVAMENTE LA EMPUÑADURA DISEÑADA A TAL EFECTO.

Colocar un recipiente con la bebida a calentar bajo el tubo de vapor.

Pulsar la tecla

Girar el mando hasta los iconos

En el display aparece:

Calentar la bebida y mover el recipiente cuando se calienta.

Una vez terminado, girar el mando hasta la posición de reposo (●).

7

Para calentar otra bebida repetir la misma operación.

Después de haber suministrado vapor, limpiar el tubo como se describe en la pág. 34.

SUMINISTRO DE CAPUCHINO

AL PRINCIPIO DEL SUMINISTRO SE PUEDEN PRODUCIR PEQUEÑAS SALPICADURAS DE AGUA CALIENTE QUE PODRÍAN PROVOCAR QUEMADURAS. EL TUBO DE SUMINISTRO DE AGUA CALIENTE/VAPOR PUEDE ALCANZAR TEMPERATURAS ELEVADAS: EVITAR EL CONTACTO DIRECTO CON LAS MANOS, USAR SOLO Y EXCLUSIVAMENTE LA EMPUÑADURA DISEÑADA A TAL EFECTO.

Llenar 1/3 de la taza con leche fría.

Pulsar la tecla

Colocar la taza bajo el tubo de vapor.

Girar el mando hasta los iconos

Montar la leche; mover la taza mientras se calienta.

Una vez terminado, girar el mando hasta la posición de reposo (●).

Colocar la taza bajo el suministrador.

Pulsar la tecla: una vez: comienza el suministro de café.

Después de haber suministrado la bebida, limpiar el tubo del vapor como se describe en la pág. 34.

Para suministrar 2 capuchinos:

• montar dos tazas de leche como se explicaba en los puntos del 1 al 6; suministrar dos cafés siguiendo los puntos del 7 al 8 (en este caso pulsar dos veces la tecla

Este dispositivo, que podréis comprar de forma separada, os permite preparar óptimos capuchinos con facilidad y comodidad.

¡Atención! Antes de usar el Milk Island, consultar su manual donde se indican todas las precauciones para un uso correcto.

Nota importante: el nivel de leche en la jarra no tiene que ser inferior al nivel mínimo "MIN" y nunca debe superar el nivel máximo "MAX". Después de haber utilizado el Milk Island, limpiar todos sus componentes con mucho cuidado.

Para obtener un mejor resultado en la preparación del capuchino, se aconseja utilizar leche semidesnatada fría (0 - 8 °C).

Llenar la jarra con la cantidad de leche deseada.

Colocar la jarra sobre la base del Milk Island. Comprobar que el piloto luminoso de la base esté de color verde.

Girar el mando hasta la posición.

Esperar hasta que se monte la leche.

Después de 2 minutos de suministro continuo de vapor, la máquina se para de forma automática.

Para suministrar más vapor, girar el mando a la posición (y de nuevo a la posición).

Retirar la jarra agarrándola de la empuñadura.

Después de haber movido la leche con movimientos circulares, verterla en la taza.

Colocar la taza con la leche montada bajo el suministrador. Suministrar el café en la taza.

PROGRAMACIÓN DE BEBIDAS

Las bebidas se pueden programar según los gustos personales.

1. PROGRAMACIÓN CON AUTOAPRENDIZAJE

Para todas las bebidas se puede programar de forma rápida la cantidad de café que se suministra en la taza cada vez que se pulsa la tecla. Después de haber seleccionado el tipo de bebida a programar, se debe mantener pulsada la tecla P hasta que en la pantalla aparezca (por ejemplo):

Programación

café exprés

La máquina suministra el café.

Cuando se haya alcanzado la cantidad deseada, pulsar de nuevo la tecla

En la pantalla aparece:

memorizado

café exprés

La cantidad de café que se suministra se memoriza y sustituye a las demás programaciones.

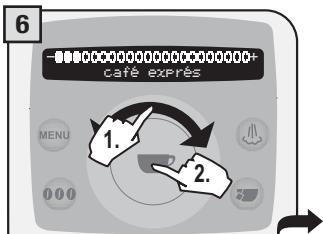

2. PROGRAMACIÓN EN EL MENÚ "PROGRAMACIÓN BEBIDAS"

Para ajustar los parámetros de preparación de las bebidas: pulsar la tecla MENÚ y deslizar un dedo sobre el disco para seleccionar "programación bebidas":

En esta fase se puede:

Para completar la información suministrada se muestra cómo programar la elaboración de una bebida con café; los parámetros a configurar para la programación de las bebidas pueden ser diferentes según el tipo de bebida.

Comprobar que el depósito de agua y el contenedor de café en grano estén llenos; colocar la taza bajo la salida de café.

Seleccionar la bebida a programar. Pulsar para confirmar.

Deslizar el dedo sobre el disco táctil para modificar la cantidad de café; pulsar para confirmar.

Pulsar la tecla 000 para seleccionar el parámetro preinfusión.

Pulsar la tecla MENU.

Cuando se modifica la configuración, el mensaje en la pantalla empieza a parpadear. El parpadeo se interrumpe una vez memorizados los cambios.

Pulsar la tecla durante más de dos segundos para acceder a los DEMÁS parámetros a programar.

Deslizar el dedo sobre el disco para cambiar el valor de la preinfusión (normal, larga, desact.). Pulsar P para memorizar.

Seleccionar "programación bebidas". Pulsar la tecla para confirmar.

Pulsar la tecla 000 una o varias veces para ajustar la cantidad de café moler o para seleccionar el empleo de café premolido. Pulsar para memorizar.

Deslizar el dedo sobre el disco para ajustar el valor de la temperatura (alta, media, baja). Pulsar P para memorizar.

La preinfusión: el café se humedece un poco antes de la infusión para potenciar la intensidad del café (aroma), que adquiere un gusto excelente.

PROGRAMACIÓN DE LA MÁQUINA

Algunas funciones de la máquina se pueden programar para personalizar el funcionamiento según las exigencias.

Pulsar la tecla para: - confirmar la selección; - guardar la configuración

1 Pulsar la tecla MENU. 2 Deslizar el dedo sobre el disco para:

• seleccionar las americanas
• cuidar los parámetros de las funciones.

1 Programación bebidas

Programación bebidas

(véase pág. 16)

2 configuración máquina

Configuración máquina

(véase pág. 19)

3 mantenimiento

Mantenimiento

(véase pág. 25)

4 ahorro de energía

Ahorro de energía

(véase pág. 31)

5 funciones extras

Funciones extras

(véase pág. 33)

Para salir de la programación:

Para modificar la configuración de funcionamiento de la máquina, pulsar la tecla MENU, seleccionar "configuración máquina" y pulsar la tecla. Deslizar el dedo sobre el disco táctil para:

configurar el idioma de los menús.

configurar la dureza del agua.

activar las alarmas acústicas.

activar/desactivar la alarma del filtro "Aqua Prima".

configurar el enjuague de los circuitos de café.

activar/desactivar el funcionamiento de la superficie calienta tazas.

Para ajustar la hora actual, la fecha y el formato de la hora que se desean visualizar.

Pulsar la tecla MENU para salir de cualquier nivel de "configuración máquina" sin guardar las modificaciones realizadas. Por ejemplo:

MENÚ "IDIOMA"

MENU > configuración máquina > idioma. Para cambiar el idioma de la pantalla.

Seleccionar el idioma deseado. Luego la máquina visualiza todos los mensajes en el idioma deseado.

PROGRAMACIÓN DE LA MÁQUINA

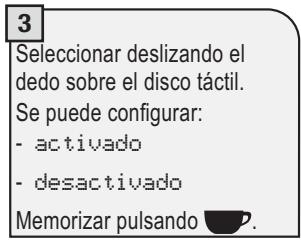

MENÚ "DUREZA AGUA"

MENÚ > Configuración > Dureza del agua

Gracias a la función "Dureza del agua" se puede ajustar la máquina al grado de dureza del agua utilizada, de forma que, cuando sea oportuno, la máquina solicite que se realice el proceso de descalcificación. El grado de dureza del agua se expresa en una escala de 1 a 4.

La máquina se ha predefinido con un valor de dureza del agua igual a 3.

Sumergir en agua durante 1 segundo la tira de test que se suministra con la máquina para la prueba de la dureza del agua.

Comprobar el valor.

La tira de test se puede usar solamente para una medición.

Configurar la dureza del agua según el valor mostrado y memorizarla.

MENÚ > Configuración > Alarmas acústicas

Para activar/desactivar la emisión de un sonido cada vez que se pulsa una tecla.

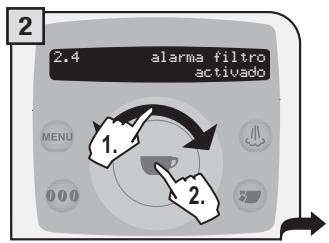

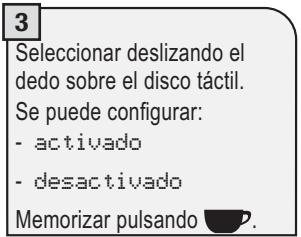

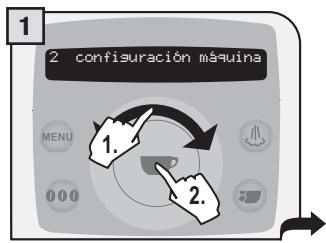

MENÚ "ALARMA FILTRO"

MENÚ > Configuración > Alarma filtro

Para activar/desactivar la alarma que señala la necesidad de sustituir el filtro "Aqua Prima". Si se activa esta función, la máquina avisa al usuario cuando se debe sustituir el filtro "Aqua Prima".

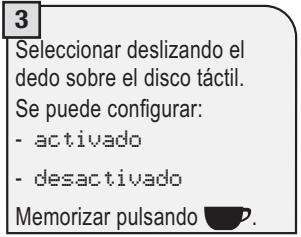

MENÚ "ENJUAGUE"

MENÚ > Configuración > Enjuague

Para limpiar los conductos internos y así garantizar que el suministro de las bebidas se realice solamente con agua fresca. Esta función ha sido activada por el fabricante. Nota: este enjuague se realiza cada vez que se pone en marcha la máquina antes de la fase de calentamiento.

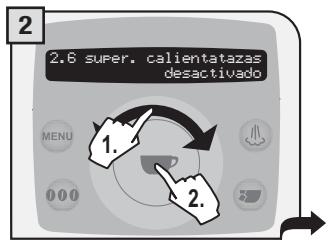

MENÚ “SUPERFICIE CALIENTATASAS”

MENÚ > configuración máquina > super. calientatasas

Para activar/desactivar el funcionamiento de la superficie calientatasas situada en la parte superior de la máquina. Una taza caliente permite mantener la crema y el aroma del café.

PROGRAMACIÓN DE LA MÁQUINA

MENÚ “CONFIGURACIÓN RELOJ”

MENÚ > configuración máquina > configurac. reloj

Para ajustar la hora actual, la fecha y el formato de la hora que se desean visualizar.

En este menú se puede configurar:

• la hora actual (hora y minutos)
• el formato de la hora (24 horas - AM/PM)
• la fecha actual (día-mes - año - día de la semana).
• el formato de la fecha (anglosajón - internacional)

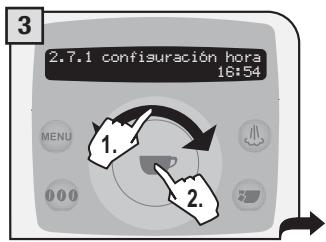

Configuración hora

MENÚ > configuración máquina > configurac. reloj > configuración hora

Para ajustar la hora actual en la máquina

Ajustar la hora deslizando un dedo sobre el disco táctil. Memorizar pulsando la tecla

Ajustar los minutos deslizando un dedo sobre el disco táctil.

Memorizar pulsando la tecla P.

Formato hora

MENU>configuración máquina > configurac. reloj > formato hora

Cambia el formato de presentación de la hora, entre "am/pm" o "24h"

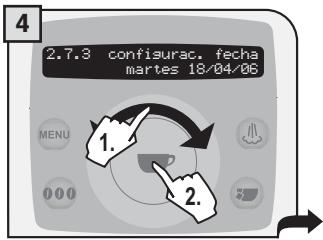

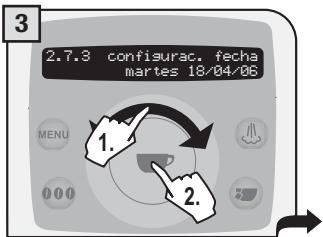

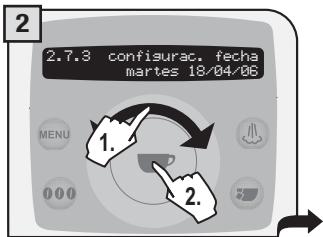

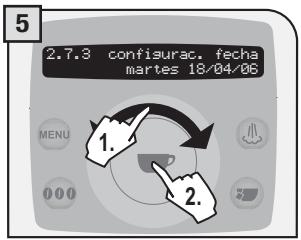

Configuración Fecha

MENU>configuración máquina > configurac. reloj > configurac. fecha

Para ajustar la fecha (día, mes, año, día de la semana).

Seleccionar el día y confirmar pulsando la tecla.

Seleccionar el mes y confirmar con la tecla

Seleccionar el año y confirmar con la tecla.

El día de la semana se ajusta automáticamente en función de la fecha configurada.

Formato fecha

MENU>configuración máquina>configurac. reloj > formato fecha

Para configurar el modo de visualización de la Fecha. La configuración de esta configuración regula todos los parámetros que requieren en la visualización/configuración de la Fecha.

MANTENIMIENTO

Para acceder a los parámetros de mantenimiento de la máquina, pulsar la tecla MENU, seleccionar "mantenimiento" y pulsar la tecla. Deslizar el dedo sobre el disco táctil para:

3.1 Filtro de agua

acceder al menú específico relativo al filtro "Aqua Prima"

3.2 Descalcificación

acceder al menú específico relativo a la descalcificación.

3.3 Lavado del grupo

realizar el lavado del grupo de café.

MENÚ "FILTRO AGUA"

MENU > mantenimiento > filtro agua. Para el uso del filtro "Aqua Prima".

• consultar los litros restantes antes de sustituirlo;
• activar/desactivar el estado del filtro;
• realizar la energía/activación del filtro.

Litros restantes

MENÚ > mantenimiento > filtro agua > litros restantes

Para visualizar los litros de agua que se pueden usar antes de sustituir el filtro "Aqua Prima".

Estado del filtro

MENÚ > mantenimiento > filtro agua > estado del filtro

Para activar/desactivar el control del filtro; la máquina avisa cuando se tiene que sustituir el filtro "Aqua Prima" y avisa al usuario. Esta función se debe activar cuando está instalado el filtro.

Carga del filtro

MENÚ > mantenimiento > filtro agua > carga del filtro

Para activar el filtro "Aqua Prima"; se debe llevar a cabo cada vez que se instala un filtro nuevo.

Colocar un recipiente bajo el tubo de vapor.

Girar el mando hasta los iconos 山

MENÚ "DESCALCIFICACIÓN"

MENÚ > mantenimiento > descalcificación. Para gestionar la descalcificación de los circuitos de la máquina.

• Verificar los litros que quedan antes de descalcificar la máquina;
• Realizar el ciclo de descalcificación de la máquina.

Litros restantes

MENU > mantenimiento > descalcificación > litros restantes

Para visualizar los litros de agua que se pueden usar antes de que la máquina solicite que se lleve a cabo el ciclo de descalcificación.

Ciclo de descalcificación

MENU > mantenimiento > descalcificación > realizar ahora

Para realizar el ciclo automático de descalcificación.

La descalcificación se debe realizar cada 3-4 meses, cuando el agua sale con más lentitud de lo normal o cuando lo indica la máquina. La máquina, que debe estar encendida, controla automáticamente la distribución del producto descalcificante.

DEBE ESTAR PRESENTE UNA PERSONA DURANTE LA OPERACIÓN.

¡ATENCIÓN! NO UTILIZAR BAJO NINGÚN CONCEPTO VINAGRE COMO LÍQUIDO DESCALCIFICANTE.

Se recomienda la solución descalcificante Saeco. Se debe utilizar un producto descalcificante para máquinas de café que no sea ni tóxico ni nocivo, de venta en establecimientos. La solución que se utilice se debe eliminar según lo previsto por el fabricante y/o por las normas vigentes en el país donde se usa.

Nota: antes de iniciar el ciclo de descalcificación asegurarse de que:

1. 1. Se haya colocado un recipiente de dimensiones adecuadas debajo del tubo de suministro de agua; 2. SE HAYA EXTRAÍDO EL FILTRO "AQUA PRIMA".

La temperatura del ciclo de descalcificación está controlada por la máquina. Si la máquina está fría, es necesario esperar a que alcance la temperatura adecuada; de lo contrario, es necesario que se enfríe la caldera de la siguiente forma:

En caso de que se necesitara calentar la caldera, la máquina realizará este procedimiento de forma automática; cuando termine la fase de calentamiento se visualizará el mensaje "abrir grifo agua/vapor". Posteriormente, continúa como se describe en el punto 5.

Colocar un recipiente bajo el tubo de vapor.

Girar el mando hasta los iconos.

Introducir el líquido descalcificante en el depósito. Volver a introducirlo en la máquina.

Pulsar la tecla para comenzar.

La máquina comienza a suministrar la solución descalcificante a través del tubo de suministro de agua caliente. El suministro se produce siguiendo intervalos preestablecidos para permitir que la solución actúe de modo eficaz.

Los intervalos se visualizan para poder comprobar el desarrollo del procedimiento. Cuando la solución termina, en la pantalla aparece:

Extraer el depósito de agua, llenarlo de agua potable fresca para eliminar los restos de descalcificante y volver a llenarlo con agua potable fresca. Introducir el depósito que contiene el agua potable fresca.

Pulsar la tecla para llevar a cabo el enjuague de los circuitos de la máquina.

La máquina realiza el enjuague. Durante el enjuague, la máquina puede pedir que se llene el depósito de agua.

Cuando termina el enjuague aparece el siguiente mensaje. Sucesivamente, en la pantalla aparece el mensaje de mantenimiento.

Girar el mando hasta la posición de reposo (●). Comprobar la cantidad de agua presente en el depósito e instalar de nuevo, si se desea, el filtro "Aqua Prima".

Una vez terminado el ciclo de descalcificación, volver al menú principal para el suministro de las bebidas.

Lavado del grupo

MENÚ > Mantenimiento > Lavado grupo

Para limpiar los circuitos internos de la máquina que sirven para suministrar el café.

Para lavar el grupo de café, es necesario lavarlo con agua como se muestra en la pág. 35. Este lavado completa el mantenimiento del grupo de café.

Aconsejamos utilizar las pastillas Saeco, que puede comprar por separado en su distribuidor de confianza.

Nota: antes de realizar esta función, asegurarse de que:

1. se haya colocado un recipiente de dimensiones adecuadas debajo del grupo de café;
2. en el grupo de café se haya introducido la pastilla de limpieza;
3. el depósito de agua contenga una cantidad de agua suficiente.

EL CICLO DE LAVADO NO SE PUEDE INTERRUMPIR.

DEBE ESTAR PRESENTE UNA PERSONA DURANTE LA OPERACIÓN.

Confirmar con la tecla P.

Introducir la pastilla como se ha indicado anteriormente.

Esperar a que el ciclo termine.

Se puede comprobar el desarrollo del lavado.

El equipo se ha lavado. Salir de la programación (véase pág. 18).

AHORRO DE ENERGÍA

Para ajustar los parámetros de ahorro de energía de la máquina, pulsar la tecla MENU, seleccionar "ahorro de energía" y pulsar la tecla . Deslizar el dedo sobre el disco de selección para:

4.1

retraso arranque

Por lo tanto, m - 1 ≠ 0;

Por lo tanto, m - 1 ≠ 0;

Por lo tanto, cuando m = 3/2 y m ≠ 1, la ecuación tiene dos raíces reales;

Configurar el tiempo que debe transcurrir antes de que la máquina se ponga en el modo de ahorro de energía, a partir del último producto suministrado.

4.3

lunes

Configurar cuándo la máquina debe encenderse y apagarse (una configuración para cada día de la semana)

4.2

temporizador

desactivado

Habilitar/deshabilitar la máquina para encenderse y apagarse como programado en los días de la semana.

RETRASO APAGADO

MENÚ > ahorro de energía > retraso apagado

El tiempo de retraso de apagado está predefinido por el fabricante en 180 segundos.

3

Seleccionar deslizando el dedo sobre el disco táctil. Se puede configurar:

-15 minutos -mín

• 180 minutos - máx

Memorizar pulsando

CONFIG. TEMPORIZADOR

MENÚ > Ahorro de energía > Config. temporizador

Los horarios programados (temporizador) en los días de la semana se pueden configurar solo si esta función está activada. En caso contrario, los temporizadores no tendrán efecto sobre el funcionamiento de la máquina, excepto si se configuran.

3

Seleccionar deslizando el dedo sobre el disco táctil. Se puede configurar:

-Activado - Desactivado

Memorizar pulsando

CONFIGURACIÓN TEMPORIZADOR «LUNES»

MENÚ > Ahorro de energía > Lunes

Este menú y los siguientes sirven para programar un horario de encendido y de apagado para cada día de la semana. En este caso se puede programar el horario de encendido y de apagado para el día de "Lunes"; para programar los horarios en los días de la semana, seguir el mismo procedimiento tras haber seleccionado el día que se desee programar.

Ajustar la hora de encendido deslizando el dedo sobre el disco táctil.

Ajustar los minutos deslizando el dedo sobre el disco táctil.

Ajustar la hora de apagado deslizando el dedo sobre el disco táctil.

Ajustar los minutos deslizando el dedo sobre el disco táctil.

Pulsar MENU para salir de la configuración del día seleccionado.

Deslizar un dedo sobre el disco para seleccionar los demás días que se deseen programar.

11

Se pueden programar los horarios de encendido y apagado de todos los días de la hora.

FUNCIONES EXTRAS

Este menú permite acceder a las funciones extras de la máquina.

Pulsar la tecla MENU para acceder y seleccionar "funciones extras" y pulsar la tecla. Deslizar el dedo sobre el disco táctil para:

5.1 Restablecer config, realizar un while

Restablecer los parámetros básicos de funcionamiento de la máquina.

RESTABLECER CONFIGURACIÓN

MENU>funciones extras → restablecer confia.

En este menú se incluye la función especial que se utiliza para restablecer todos los valores de fábrica. Esta función es especialmente importante para restablecer todos los parámetros básicos.

TODA LA CONFIGURACIÓN PERSONAL SE PIERDE Y NO SE PODRÁ RECUPERAR; SI SE DESEA, DESPUÉS DE RESTABLECER LA CONFIGURACIÓN SE PUEDEN VOLVER A PROGRAMAR TODAS LAS FUNCIONES DE LA MÁQUINA.

Selección pulsando la tecla.

Pulsar la tecla para restablecer la configuración.

En la pantalla aparece el mensaje que confirma que se han restablecido los parámetros.

Se han restablecido los parámetros. Salir de la programación.

LIMPIEZA GENERAL DE LA MÁQUINA

La limpieza que se describe a continuación se debe realizar por lo menos una vez a la semana. Nota: si el agua permanece varios días en el depósito no se debe utilizar.

¡ATENCIÓN! No sumergir nunca la máquina en el agua.

Si se eliminan los posos cuando la máquina está apagada o cuando no se indique en el display, el contador de posos no se pondrá a cero. Por este motivo, el piloto luminoso de "vaciar posos" se puede encender incluso antes de haber preparado pocos cafés.

Apagar la máquina y desconectar el enchufe.

Lavar la tapa y el depósito.

Extraer la bandeja de goteo, vaciarla y lavarla.

Extraer el cajón de recogida de posos.

Vaciarlo y lavarlo.

Limpiar con el pincel el compartimento de café premolido.

Extraer la parte final del tubo de vapor; después volverla a introducir.

Extraer y lavar el soporte del tubo de vapor; después volver a introducirlo.

Limpiar la pantalla con un paño seco.

LIMPIEZA DEL GRUPO DE CAFÉ

El grupo de café se debe limpiar por lo menos una vez a la semana.

Lavar el grupo de café con agua tibia.

¡ATENCIÓN! No lavar el grupo de café con detergentes que pudieran afectar a su funcionamiento. No lavarlo en lavavajillas.

Abrir la puerta de servicios y extraer el cajón de recogida de posos.

Presionar el botón PUSH para extraer el grupo de café.

Lavar el grupo y el filtro; secarlo.

Asegurar de que el grupo esté en posición de reposo; los dos triángulos de referencia deben coincidir.

Asegurarse de que los componentes estén en la posición correcta. El gancho que se muestra tiene que estar en la posición correcta; para comprobarlo presionar el botón "PUSH".

La palanca que se encuentra en la parte posterior del grupo tiene que estar en contacto con la base.

Volver a montar el grupo sin presionar el botón PUSH!

Introducir el cajón de recogida de posos.

Cerrar la puerta de servicios.

MENSAJE GUIA QUE APARECE	CÓMO RESTABLEcer EL MENSAJE
fuera servicios (xx)reinecer para resolver...	Donde (xx) señala un número de error. Apagar y después de 30" volver a encender laquina para restablecer el funciona normal. Si persistsiste el problema, llamar al電話 de atencion al cliente yunarice el número (xx) que aparece en la pantalla
cerrar tapa aranos de café	Cerrar la taps del contentedor de café en grano para poder suministrar las bebidas.
introducir café en el contentedor	Introducir el café en grano en su contentedor.
introducir srupo de café	Introducir el grupo de café en el espacio habitido.
introducir el cajón de recos. POSOS	Introducir el cajón de recogida de posos.
vaciar POSOS	Vaciar el cajón de posos. Este avis no bloquea laquina
vaciar el cajón de recos. POSOS	Extraer el cajón de recogida de posos y eliminar los posos en un contentedor adecuado (véase pág. 34+puntos 4 y 5). Nota: el cajón de recogida de posos seDebe vaciar sólo cuando laquina lo pide y con laquina encendida. El vaciado del cajón con laquina apagada no permite que laquina registre el vaciado.
cerrar Puerta	Para que laquina puedaFuncionar seDebe cerrar la puerta lateral.
llenar el depósito agua	SeDebe extraer el depósito yllenarlo con agua potable fresca.
vaciar la bandeja de soteo	Abrir la puerta lateral yvaciar labandeja de goteo que se encontrar debajo del grupo de café.
sustituir bajo	El filtró Aqua Prima seDebe携带an lossiguerescasos: 1. se han suministrado 60 litros de agua; 2. han pasado 90 días desde su instalación; 3. han pasado 20 días enlos que laquina no se ha utilisé. Nota: este mensaje aparece sólo si seha seleccionado "activado" en lafunciónfiltrouagua (véase pág. 21).
falla jarrafalta milk island	Se ha girado el mando del vapor a la posición y no se ha instalado el Milk Island olajarra no se ha introducidocorrectamente. Instalar el Milk Island ointrucircorrectamente la jarra.De locontrario,ponerel mando en laposición de reposo (●).
descalcificar	SeDeberealizarun ciclo de descalcificacionde los circuitosinternos de laquina.
standby...ahorro de energia...	Pulsar la tecla

PROBLEMAS CAUSAS SOLUCIONES

Laquina no se enciende	Laquina no está connectada a la red electrónica.	Conectar laquina a la red electrónica.
	No se ha-connectado el enchufe a la toma situada en la parte posterior de laquina.	Introducir el enchufe en la toma de laquina.
Laquina no suministra agua o vapor.	El orificio del tubo de vapor está obstruido.	Limpiar el orificio del tubo de vapor con una agua.
El café tiene poca crema.	La mezcla no es adecuada o el café no es fresco.	Cambiar la mezcla de café.
	El pomo delsystema SBS está girado hacía la izquierda.	Girar el pomo delsystema SBS hacía la derecha
El grupo de café no se pueda extraer.	El Grupo de café no está correctamente colocado.	Encender laquina. Cerrar la puerta de servicios. El Grupo de café vuelv Automáticamente a la posición inicial.
	Cajón de recogida de posos introducido.	Extraer el cajón de recogida de posos antes de extraer elGrupo de café.
No sale café	Falta agua.	Llenar el depósito de agua y recargar el circuito.
	Grupo sucio.	Limpiar el Grupo de café.
El café sale lentamente.	Café demasiado fino.	Cambiar mezcla de café. Reducir la dosis.
	Grupo de café sucio.	Limpiar el Grupo de café.
El café sale por fauna la calidad de café.	Salida de café obstruido.	Limpiar la calidad de café y los orificios de salute con un bastoncillo de algodón.

Para las averías no mencionadas en la tabla o en caso de que las soluciones indicadas no funcionen, dirigirse a un centro de asistencia técnica autorizado.

SOS

EN CASO DE EMERGENCIA

Desconectar inmediatamente el enchufe de la toma de alimentación.

UTILIZAR EXCLUSIVAMENTE EL APARATO

• En un lugar cerrado.
• Para la preparación de café, agua caliente y para montar leche.
• Para empleo doméstico.
• Para adultos en buenas condiciones psicofísicas.

PRECAUCIONES PARA LA UTILIZACIÓN DE LA MÁQUINA

• Para evitar peligros no se debe utilizar la máquina con objetivos diferentes de los indicados arriba.
• No introducir en los contenedores sustancias diferentes de las indicadas en el manual de instrucciones.
• Durante el llenado de los contenedores es obligatorio cerrar el resto de contenedores.
• Llenar el depósito solo con agua potable fresca: el agua caliente y/u otros líquidos pueden dañar la máquina.
• No utilizar agua carbonatada.
• Está prohibido introducir los dedos o materiales diferentes del café en grano en el molinillo de café.
• Antes de trabajar en el interior del molinillo de café se debe apagar la máquina mediante el interruptor general y desconectar el enchufe de la toma de corriente.
• No introducir café soluble ni en grano en el contenedor de café molido.
• La máquina se controla solo haciendo pasar un dedo de la mano sobre el display.

CONEXIÓN A LA RED DE ALIMENTACIÓN

La conexión a la red eléctrica debe ser efectuada en conformidad con las normas de seguridad vigentes en el país del usuario.

La toma, a la que se conecte la máquina, debe: - ser adecuada para el tipo de enchufe instalado en la máquina; - ser adecuada para cumplir con los datos de la placa ubicada en la base de la máquina; - estar conectada a una eficiente instalación de toma de tierra. El cable de alimentación no debe: - entrar en contacto con ningún tipo de líquido; riesgo de descarga eléctrica y/o incendio; - ser aplastado y/o entrar en contacto con superficies cortantes; - utilizarse para arrastrar la máquina; - usarse si está dañado; - tocarse con las manos húmedas o mojadas; - estar enredado cuando la máquina está funcionando; - ser alterado.

INSTALACIÓN

• Seleccionar un plano de apoyo bien nivelado (no debe superar los 2° de inclinación), sólido y bien bajo.
• No instalar la máquina en lugares en que pueda que se usen chorros de agua.
• Temperatura óptima de funcionamiento: de 10°C a 40°C
• Humedad máxima: 90%.
• El lugar debe estar bien iluminado, ventilado, higiénico y se debe llegar fácilmente a la toma de corriente.
• ¡No colocar la máquina sobre superficies incandescentes!
• Situarla a más de 10 cm de distancia de paredes y placas de cocción.
• No usar la máquina en ambientes que pueda alcanzar temperaturas iguales y/o inferiores a 0 °C; en caso de que la máquina haya alcanzado dichas condiciones se recomienda contactar con un centro de asistencia para que inspeccione la máquina y disfrute de su seguridad.
• No usar la máquina cerca de sustancias inflamables y/o explosivas;
• Queda prohibido el uso de la máquina en atmósfera explosiva, agresiva o con alta concentración de polvos y sustancias oleosas en suspensión;
• No instalar la máquina encima de otros aparatos.

PELIGROS

• El aparato no puede ser utilizado por niños ni personas no informadas sobre su funcionamiento.
• El aparato es peligroso para los niños. Si se deja solo se debe desconectar de la toma de alimentación.
• No dejar al alcance de los niños los materiales usados para empaquetar la máquina.
• No dirigir contra sí mismo ni contra los demás el chorro de vapor sobrecalentado o de agua caliente: riesgo de quemaduras.
• No introducir objetos atrás de las aberturas del aparato (¡Peligro! ¡Corriente eléctrica!).
• No tocar el enchufe con las manos y los pies mojados, no extraerlo de la toma tirando del cable.
• Atención: riesgo de quemaduras al contacto con agua caliente, vapor y la boquilla de agua caliente.

AVERÍAS

• No usar el aparato en caso de avería comprobada o si se sospecha una avería, por ejemplo antes de la caída de la máquina. Las reparaciones necesarias las deben efectuar el servicio de asistencia autorizado.
• No usar un aparato que tenga el cable de alimentación defectuoso. Si el cable de alimentación está dañado, solicitar al fabricante o al servicio de asistencia clientes la sustitución del mismo. (¡Peligro! ¡Corriente eléctrica!).
• Apagar el aparato antes de abrir la puerta de servicios. ¡Peligro de quemaduras!

LIMPIEZA / DESCALCIFICACIÓN

• Para limpiar los circuitos de leche y café se deben utilizar solo los detergentes aconsejados y suministrados con la máquina. Estos detergentes no pueden ser utilizados con otros objetivos.
• Antes de limpiar la máquina es indispensable poner el interruptor general en APAGADO (0); desconectar el enchufe de la toma de alimentación y esperar a que la máquina se enfríe.
• Evitar mojar el aparato o sumergirlo en agua.
• No secar partes de la máquina en hornos tradicionales ni en microondas.
• El aparato y sus componentes se deben limpiar y lavar después de un periodo de inutilización del aparato.

PIEZAS DE REPUESTO

Por razones de seguridad se deben utilizar solamente piezas de repuestos y accesorios originales.

ELIMINACIÓN

Este producto cumple con la Directiva EU 2002/96/EC.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desechos normales del hogar.

Este producto se debe entregar al punto de recogida de equipos eléctricos y electrónicos para reciclaje.

Al asegurarse de que este producto se desecha correctamente, usted ayuda a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

ANTIINCENDIO

En caso de incendio use extintores de anhídrido carbónico (CO₂).

No use agua ni extintores de polvo.

DATOS TÉCNICOS

Tensión nominal	Véase placen el aparato
Potencia nominal	Véase placen el aparato
Alimentación	Véase placen el aparato
Estructura exterior	Plástico
Dimensiones (I x a x p)	320 x 370 x 400 mm
Peso	9 Kg
Longitud del cable	1200 mm
Panel de mandos	Frontal (display 2 x 24 characteres)
Depósito de agua	1,7 litres - Extraíble
Capacidad del conteditor de café	250 gramos de café en grano
Presión de la bomba	15 bar
Caldera	Acero inoxidable
Molinillo de café	Con muelas de cerámica
Dosis de café por taza	7-10,5 g
Capacidad del cajón de recogida de posos	14
Dispositivos de seguridad	Válvula de sécurité presión caldera – doble termostato de seguridad.

Con reserva de modificaciones de construcción y ejecución debidas al progreso tecnológico.

Máquina conforme con la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92),

relativa a la eliminación de las interferencias radiotelevisivas.

ÍNDICE

PRECAUCIONES IMPORTANTES 2

APARATO 4

ACCESORIOS 4

INSTALACIÓN 5

ENCENDIDO DE LA MÁQUINA 5

SELECCIÓN DE IDIOMA 6

FILTRO "AQUA PRIMA" 7

VISOR 8

(OPTI-DOSE) INDICACIÓN DE LA CANTIDAD DE CAFÉ MOLIDO 8

AJUSTES 9

MENÚ "CALENTADOR DE TAZAS" 21

MENÚ "AJUSTE DE RELOJ" 22

ÍNDICE

MANTENIMIENTO 25

MENÚ "FILTRO DE AGUA" 25

MENÚ "DESCALCIFICACIÓN" 27

LAVADO DEL GRUPO 30

PROGRAMACIÓN DE LA MÁQUINA 31

AHORRO DE ENERGÍA 31

Medidor de café premolido

Papel para teste de dureza da água

Pincel para limpeza

Cabo de alimentação

LIGAR A MÁQUINA

A máquina está pronta para funcionar.

Esta seleção permite programar os parâmetros da máquina para adaptar o café segundo os parâmetros clássicos do país de uso; por este motivo, alguns idiomas estão diferenciados também por localidade.

Pressione MENU.

Selecionado café expresso

Ajuste a bandeja de limpeza antes de distribuir os produtos para poder usar qualquer tipo de chávenas.

A máquina permite utilizar café pré-moído e descafeinado.

Depois de distribuído, limpe o tubo de vapor como descrito na pág. 34.

Para distribuir 2 cappuccinos:

Uma vez obtida a emulsão desejada, girar o manípulo até a posição de repouso (●).

Retire a jarra utilizando a pega.

Pressione a tecla 000 para selecionar o parâmetro de pré-infusão.

Varíe el valor de preinfusión (normal, larga, desactiv.) girando el disco con el dedo. Para memorizar, pulse la tecla.

Seleccionar el idioma del menú.

Selección de la dureza del agua.

Selección del enjuague de los circuitos del café.

Seleccione la dureza del agua de acuerdo con el valor leído en el test y memorícelo.

MENÚ "ALARMAS ACÚSTICAS"

MENÚ>Programación de la máquina>alarmas acústicas

4.2 Programar temporizador desactivado

Lave el grupo de distribución con agua tibia.

PIEZAS DE REPUESTO

Este producto cumple con la directiva UE 2002/96/CE.

El fabricante se reserva el derecho de modificar el producto sin previo aviso.
