MANUALE UTENTE TALEA RING PLUS SAECO
Per preparare 2 cappuccini:
I-40041 Gaggio Montano, Bologna
Tel: +39 0534 771111
Fax: +39 0534 31025
www.saeco.com
Manuale uso e manutenzione
Prima di utilizzare la macchina consultare le presenti istruzioni.
Leggere attentamente le norme di sicurezza
C E
INDICE
PROGRAMMAZIONE BEVANDA 16

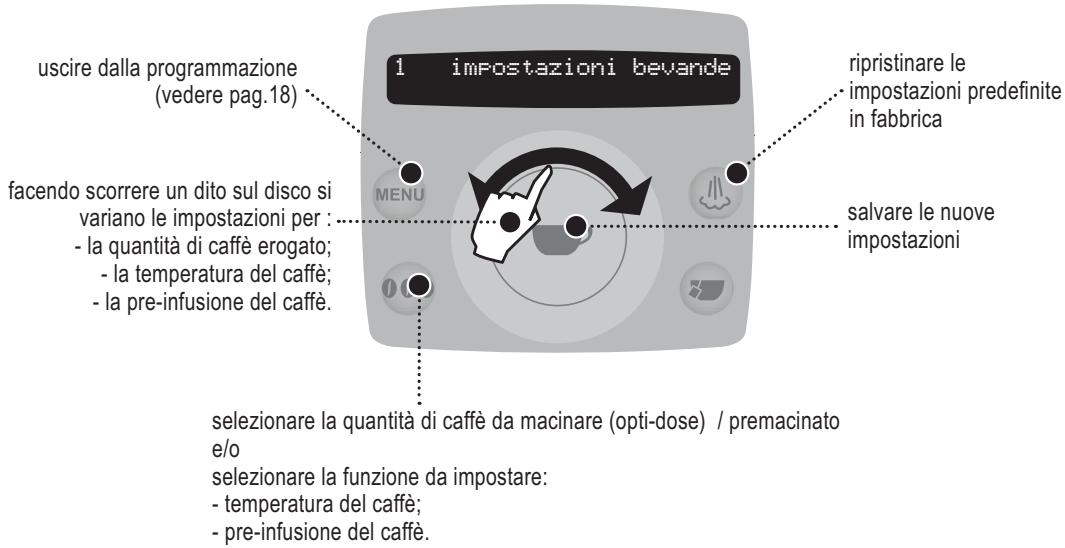

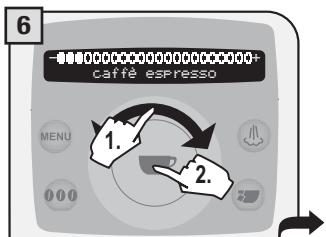

1. PROGRAMMAZIONE PER AUTOAPPRENDIMENTO 16 2. PROGRAMMAZIONE DAL MENU "IMPOSTAZIONE BEVANDE" 16

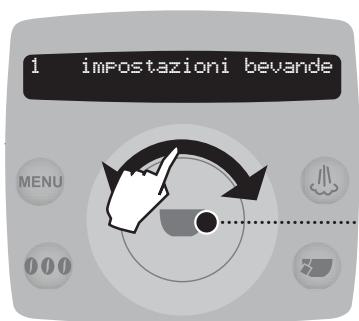

PROGRAMMAZIONE MACCHINA 18

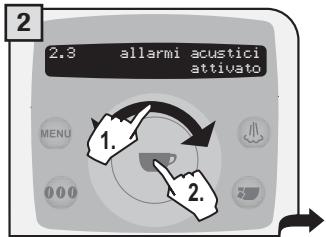

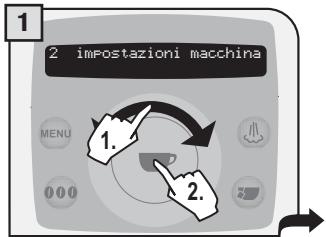

IMPOSTAZIONI MACCHINA 19 MENU LINGUA 19 MENU DUREZZA ACQUA 20 MENU ALLARMI ACUSTICI 20 MENU ALLARME FILTRO 21 MENU RISCIACQUO 21 MENU PIASTRA SCALDATAZZE 21 MENU IMPOSTAZIONE OROLOGIO 22
MANUTENZIONE 25
MENU «FILTRO ACQUA» 25 MENU «DECALCIFICAZIONE» 27 LAVAGGIO GRUPPO 30
INDICE
PROGRAMMAZIONE MACCHINA 31

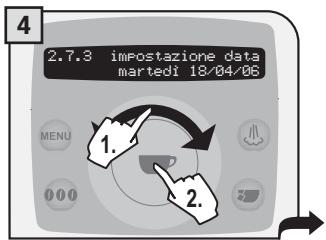

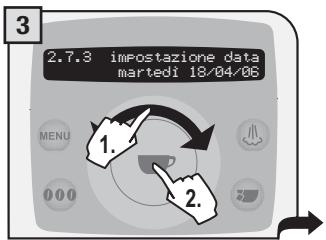

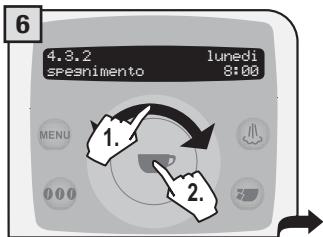

RISPARMIO ENERGIA 31 RITARDO SPEGNIMENTO 31 IMPOSTAZIONE TIMER 31 IMPOSTAZIONE TIMER «LUNEDÌ» 32
FUNZIONI SPECIALI 33
RIPRISTINO IMPOSTAZIONI 33
PULIZIA E MANUTENZIONE 34
PULIZIA GENERALE DELLA MACCHINA 34 PULIZIA GRUPPO EROGATORE 35
CODICI DI GUASTO 36 RISOLUZIONE PROBLEMI 37 NORME DI SICUREZZA 38 DATI TECNICI 40

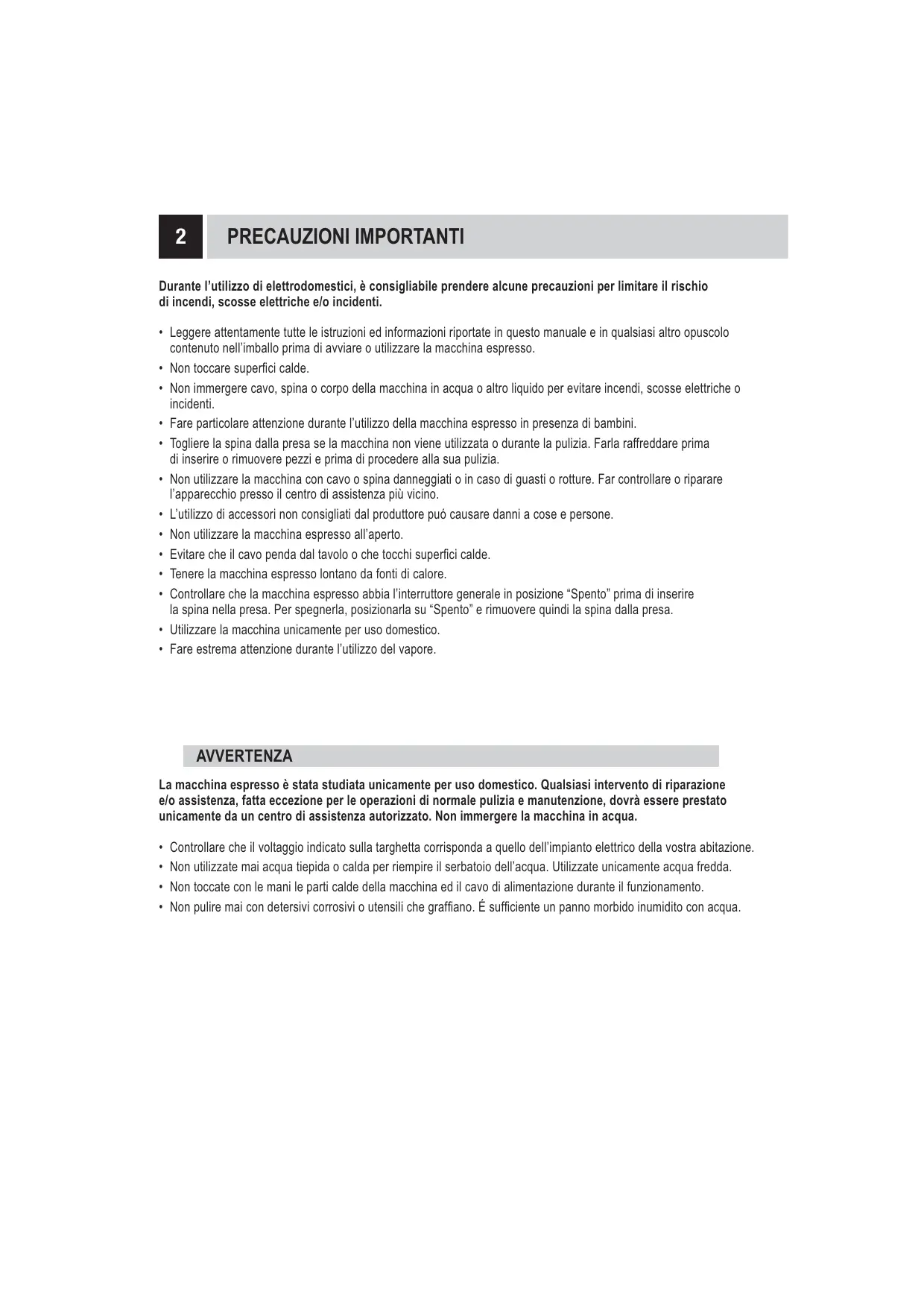

2 PRECAUZIONI IMPORTANTI
Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.
- Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell'imballo prima di avviare o utilizzare la macchina espresso. Non toccare superfici calde. Non immergere cavo, spina o corpo della macchina in acqua o altri liquidi per evitare incendi, scosse elettriche o incidenti.
- Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.
- Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia. Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparecchio presso il centro di assistenza più vicino.
- L'utilizzo di accessori non consigliati dal produttore può essere dannoso a cose e persone.
- Non utilizzare la macchina espresso all'aperto.
- Evitare che il cavo penda dal tavolo o che tocchi superfici calde.
- Tenere la macchina espresso lontano da fonti di calore.
- Controllare che la macchina espresso abbia l'interruttore generale in posizione "Spento" prima di inserire la spina nella presa. Per spegnerla, posizionarla su "Spento" e rimuovere la spina dalla presa. Utilizzare la macchina unicamente per uso domestico.
- Fare estrema attenzione durante l'utilizzo del vapore.
AVVERTENZA
La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intervento di riparazione e/o assistenza, fatta eccezione per le operazioni di normale pulizia e manutenzione, dovrà essere prestato unicamente da un centro di assistenza autorizzato. Non immergere la macchina in acqua.
- Controllare che il voltaggio indicato sulla targhetta corrisponda a quello dell'impianto elettrico della vostra abitazione. Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzate unicamente acqua fredda.
- Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento. Non pulire mai con detersivi corrosivi o utensili che graffiano. È sufficiente un panno morbido inumidito con acqua.
ISTRUZIONI SUL CAVO ELETTRICO
- Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate.
- Si possono utilizzare, con molta attenzione, delle prolunghe. Qualora venga utilizzata una prolunga, verificare:
a. che il voltaggio riportato sulla prolunga sia corrispondente al voltaggio elettrico dell'elettrodomestico; b. che sia munita di una spina a tre spinotti e con messa a terra (qualora il cavo dell'elettrodomestico sia di quel tipo); c. che il cavo non penda dal tavolo per evitare di inciamparvi.
Non utilizzare prese multiple
GENERALITÀ
La macchina da caffè è indicata per la preparazione di caffè espresso impiegando caffè in grani ed è dotata di un dispositivo per l'erogazione del vapore e dell'acqua calda.
Il corpo della macchina, dall'elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.
Attenzione: non si assumono responsabilità per eventuali danni in caso di:
- impiego errato e non conforme agli scopi previsti;
- riparazioni non eseguite presso i centri d'assistenza autorizzati;
- manomissione del cavo d'alimentazione;
- manomissione di qualsiasi componente della macchina;
- impiego di pezzi di ricambio ed accessori non originali;
- mancata decalcificazione della macchina o in caso d'uso a temperature al di sotto di 0°C.
IN QUESTI CASI VIENE A DECADERE LA GARANZIA.
IL TRIANGOLO D'AVVERTIMENTO INDICA TUTTE LE ISTRUZIONI IMPORTANTI PER LA SICUREZZA DELL'UTENTE. ATTENERSI SCRUPOLOSAMENTE A TALI INDICAZIONI PER EVITARE FERIMENTI GRAVI!
IMPIEGO DI QUESTE ISTRUZIONI
Conservare queste istruzioni per l'uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi rivolgetevi ai Centri di Assistenza Autorizzati.
CONSERVARE QUESTE ISTRUZIONI

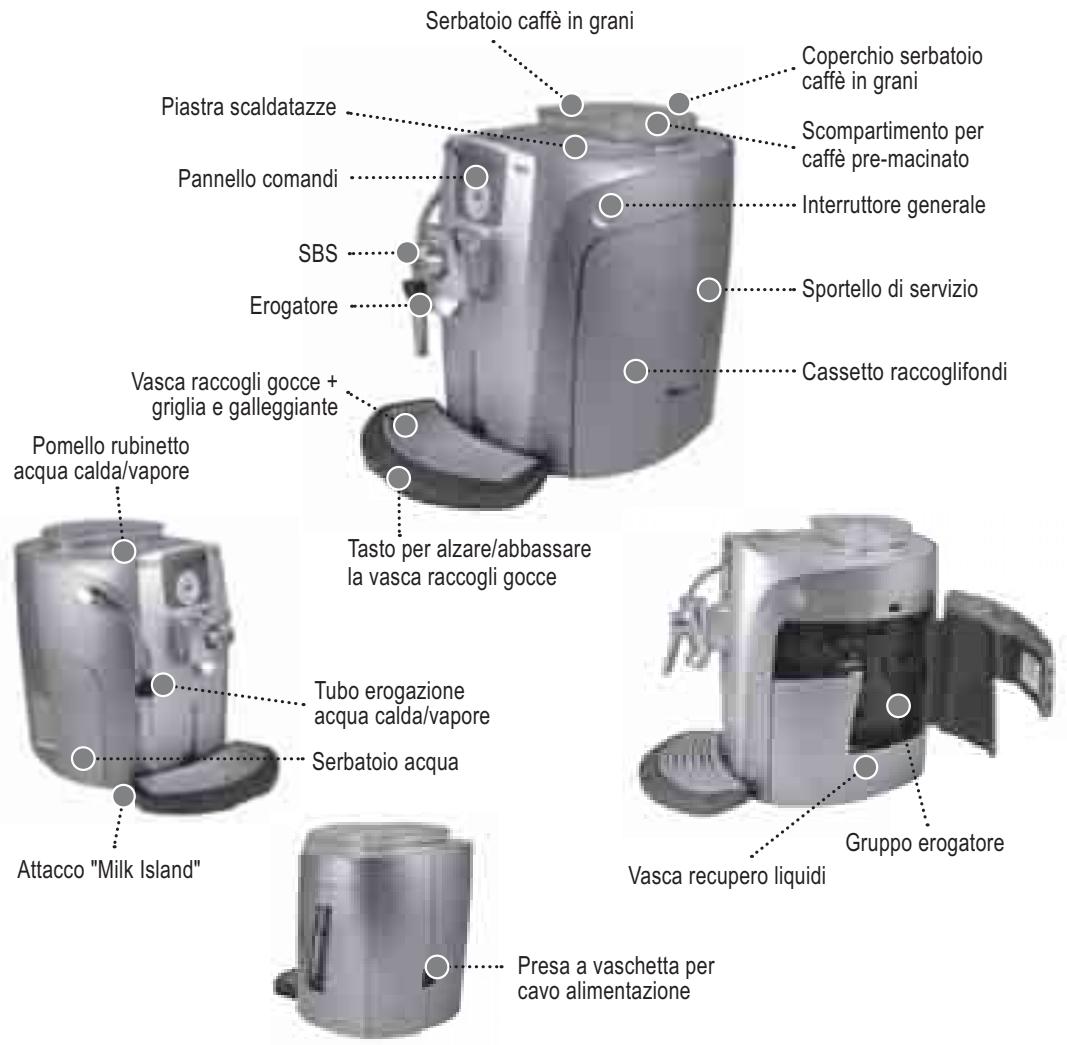

APPARECCHIO
ACCESSORI
Filtro "Aqua prima"
Chiave per la regolazione della macinatura
Misurino caffè pre-macinato
Provino per test durezza acqua
Pennello di pulizia
Cavo alimentazione
AVVIO DELLA MACCHINA
Assicurarsi che l'interruttore generale non sia premuto.
Togliere il coperchio contenitore caffè. Riempire il contenitore con caffè in grani.
Chiudere il coperchio premendolo fino in fondo.
Estrarre il serbatoio dell'acqua. Consigliamo d'installare il filtro "Aqua Prima" (vedi pag. 7).
Riempire il serbatoio con acqua fresca potabile; non superare mai il livello massimo riportato sul serbatoio. Riposizionare infine il serbatoio.
Inserire la spina nella presa posta nella parte posteriore della macchina, e l'altro capo in una presa di corrente adeguata (vedi targhetta dati).
Posizionare un contenitore sotto il tubo per l'erogazione dell'acqua calda.
Premere l'interruttore generale sulla posizione "Acceso".
La macchina esegue automaticamente il caricamento del circuito idraulico.
La macchina è pronta al funzionamento.
È possibile che nel contenitore non venga erogata acqua.
Questo non deve essere considerato un'anomalia.
REGOLARE IL GRADO DI DUREZZA DELL'ACQUA VEDI "MENU DUREZZA ACQUA" PAG. 20.
IMPOSTARE LA LINGUA
Questa impostazione consente di scegliere la lingua di funzionamento della macchina. Inoltre permette di adattare i parametri delle bevande al gusto proprio del Paese di utilizzo. Ecco perché alcune lingue sono differenziate anche per Paese.

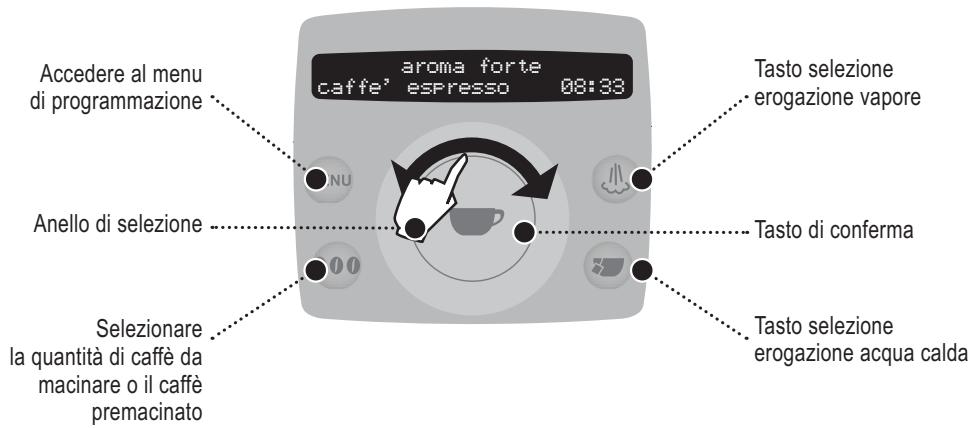

Premere MENU.
Selezionare facendo scorrere il dito sull'anello di selezione.
Premere per confermare la selezione.
Premere per confermare la selezione.
Selezionare facendo scorrere il dito sull'anello di selezione.
Quando viene visualizzata la lingua desiderata premere
La macchina ora visualizza i messaggi nella lingua scelta.
Premere MENU sino a visualizzare il seguente messaggio.
Premere
10
Attendere che la macchina porti a termine la fase di riscaldamento.
Terminato il riscaldamento, la macchina esegue un ciclo di risciacquo dei circuiti interni. Viene erogata una piccola quantità d'acqua. Attendere che questo ciclo venga portato a termine automaticamente.
Per abilitare/disabilitare la funzione vedi pag.21.
Successivamente viene visualizzata la videata per l'erogazione dei prodotti; vedi pag.8

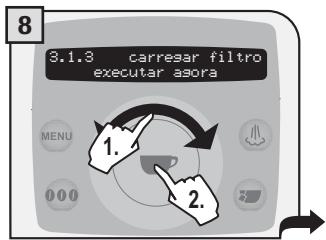

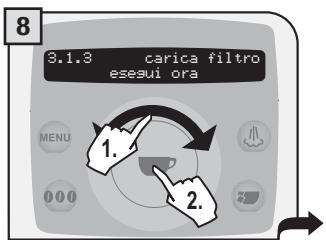

FILTRO "AQUA PRIMA"
Per migliorare la qualità dell'acqua utilizzata, garantendo nel contempo una vita più lunga all'apparecchio, consigliamo d'installare il filtro "Aqua Prima". Dopo l'installazione procedere con il programma d'attivazione del filtro (vedi programmazione); in questa modalità la macchina avvisa l'utente quando il filtro deve essere sostituito.
Togliere il filtro "Aqua Prima" dalla confezione; impostare la data del mese in corso.
Inserire il filtro nella sede all'interno del serbatoio vuoto (vedi figura); premere fino al punto di arresto.
Riempire il serbatoio con acqua fresca potabile. Lasciare il filtro nel serbatoio pieno per 30 minuti per una corretta attivazione.
Posizionare un contenitore sotto il tubo di erogazione acqua calda/vapore.
Premere MENU.
Scegliere e premere il tasto P.
Premere nuovamente.
Scegliere e premere il tasting.
Ruotare il pomello fino al riferimento. Inizia l'erogazione dell'acqua.
Quando la macchina ha terminato, ruotare il pomello fino a portarlo nella posizione di riposo (●). Successivamente premere MENU più volte fin quando appare la scritta "uscita". Quindi premere . In questo modo la macchina è pronta per l'utilizzo.
- Per ottenere 2 tazze, premere 2 volte il tasting. Questa operazione è possibile fino al completamento della prima macinatura.
- Per l'erogazione di 2 tazze, la macchina eroga metà della quantità impostata e interrompe brevemente l'erogazione per macinare la seconda dose di caffè. L'erogazione del caffè viene quindi riavviata e portata a termine.
(OPTI-DOSE) INDICAZIONE QUANTITÀ DI CAFFÈ MACINATO
Premendo il tasto 000 sono possibili tre selezioni (forte, medio e leggero) che indicano la quantità di caffè che la macchina macina per la preparazione del prodotto. Chiaramente maggiore è la quantità di caffè che viene macinata, più forte sarà il caffè in tazza. Con questo tasto si seleziona anche la funzione del caffè pre-macinato.
SELEZIONARE LA QUANTITÀ DI CAFFÈ DA MACINARE PRIMA DI EROGARE IL PRODOTTO.
| aroma forte caffe'presso | 08:33 |
| aroma medio caffe'presso | 08:33 |
| aroma lessero caffe'presso | 08:33 |
| Premacinato caffe'presso | 08:33 |

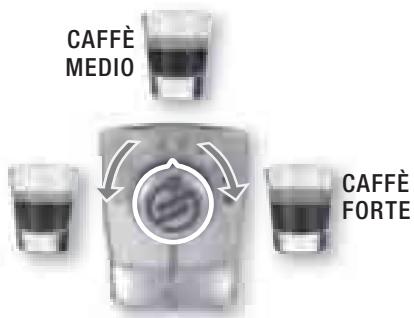

CORPOSITÀ CAFFÈ
Il dispositivo SBS è stato appositamente studiato per consentire di dare al caffè la corposità e l'intensità di gusto desiderata. Una semplice rotazione del pomello e noterete che il caffè assumerà il carattere che meglio si addice ai nostri gusti.
SBS - SAECO BREWING SYSTEM
Per regolare la corposità del caffè erogato. La regolazione può essere eseguita anche durante l'erogazione del caffè. Questa regolazione ha un effetto immediato sull'erogazione selezionata.
CAFFÈ LEGGERO
REGOLAZIONE DELL'ALTEZZA DELLA VASCA RACCOGLIGOCCE
Regolare la vaschetta raccogligocce prima dell'erogazione dei prodotti per poter usare qualunque tipo di tazze.
Per alzare, premere leggermente sulla parte inferiore del tasto; per abbassare, premere leggermente sulla parte superiore del tasto; quando è stata raggiunta l'altezza desiderata, rilasciare il tasto.
Nota: nella vaschetta raccogligocce è presente un galleggiante color ambra che serve a richiamare l'attenzione sulla necessità di vuotare la vaschetta.
REGOLAZIONE MACINACAFFÈ
La macchina permette di effettuare una leggera regolazione del grado di macinatura del caffè per adattarlo al tipo di caffè utilizzato.
La regolazione deve essere effettuata agendo sul perno presente all'interno del contenitore caffè; questo deve essere ruotato solo con la chiave fornita in dotazione. Ruotare il perno di un solo scatto alla volta ed erogare 2-3 caffè; solo in questo modo si può notare la variazione del grado di macinatura.
I riferimenti posti all'interno del contenitore indicano il grado di macinatura impostato.
L'EROGAZIONE DEL CAFFÈ PUÒ ESSERE INTERROTTA IN OGNI MOMENTO PREMENDO NUOVAMENTE IL TASTO.
IL VAPORE PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: PERICOLO DI SCOTTATURE. EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI.
Verificare che tutti i contenitori siano puliti; per eseguire questa operazione seguire le istruzioni nel capitolo "Pulizia e manutenzione" (vedi pag. 34).
Per l'erogazione di 2 tazze, la macchina eroga il primo caffè e interrompe brevemente l'erogazione per macinare la seconda dose di caffè. L'erogazione del caffè viene poi riavviata e portata a termine.
ESPRESSO / CAFFÈ / CAFFÈ LUNGO
Questa procedura è molto simile a erogare un espresso. Per erogare un altro tipo di caffè, selezionarlo facendo scorrere il dito sul disco. Utilizzare tazzine o tazze idonee per evitare che il caffè fuoriesca.
Posizionare 1/2 tazzina/e per erogare un espresso.
Posizionare 1/2 tazza/e per erogare un caffè o un caffè lungo.
Scegliere il prodotto desiderato facendo scorrere un dito sull'anello di selezione.
Se desiderato, selezionare la quantità di caffè da macinare premendo il tasto 000 una o più volte.
Premere il tasto : una volta per 1 tazza e due volte per due tazze. Inizia l'erogazione della bevanda selezionata.
La macchina termina l'erogazione del caffè automaticamente secondo le quantità impostate in fabbrica. È possibile personalizzare le quantità (vedi pag.16).
EROGAZIONE BEVANDA CON CAFFÈ MACINATO
La macchina consente l'uso di caffè pre-macinato e decaffeinato. Il caffè pre-macinato deve essere versato nell'apposito scomparto posto a fianco del contenitore del caffè in grani. Versare solo caffè per macchine espresso macinato e mai caffè in grani o solubile.
ATTENZIONE: SOLO QUANDO SI DESIDERA EROGARE UN PRODOTTO CON CAFFÈ PRE-MACINATO VERSARE NELLO SCOMPARTO QUESTO TIPO DI CAFFÈ.
INSERIRE UN SOLO MISURINO DI CAFFÈ MACINATO ALLA VOLTA. NON SI POSSONO EROGARE DUE CAFFÈ CONTEMPORANEAMENTE.
Nell'esempio riportato si mostra la preparazione di un espresso con l'utilizzo di caffè pre-macinato. La scelta personalizzata di utilizzare il caffè pre-macinato viene visualizzata sul display.
Selezionare il prodotto desiderato scorrendo il dito sull'anello di selezione.
Selezionare la funzione premendo il tasto 100 finché non compare l'opzione premacinato. Confermare premendo
La videata ricorda all'utente di versare il caffè macinato nell'apposito scomparto.
Versare il caffè macinato nell'apposito scomparto utilizzando il misurino fornito a corredo.
Premere il tasto; inizia l'erogazione.
Nota:
- Dopo 30 secondi da quando appare la videata (3), se non si avvia l'erogazione, la macchina ritorna al menu principale e scarica l'eventuale caffè inserito nel cassetto raccogli fondi. Se non viene versato il caffè pre-macinato nello scomparto, si avrà solo l'erogazione dell'acqua. Se la dose è eccessiva o se vengono aggiunti 2 o più misurini di caffè, la macchina non eroga il prodotto ed il caffè versato sarà scaricato nel cassetto raccogli fondi.

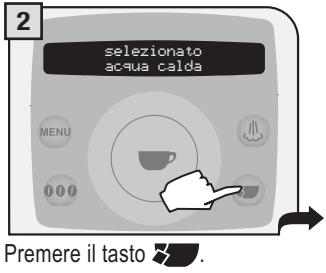

EROGAZIONE DI ACQUA CALDA
ALL'INIZIO DELL'EROGAZIONE POSSONO VERIFICARSI BREVI SPRUZZI D'ACQUA CALDA CON IL PERICOLO DI SCOTTATURE. IL TUBO PER L'EROGAZIONE DELL'ACQUA CALDA/VAPORE PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI, UTILIZZARE ESCLUSIVAMENTE L'APPOSITA IMPUGNATURA.
Posizionare un contenitore molto vicino al tubo dell'acqua calda.
Ruotare il pomello fino al riferimento.
Sul display appare...
Attendere che venga erogata la quantità di acqua desiderata.
Quando la macchina ha erogato la quantità desiderata, ruotare il pomello fino a portarlo nella posizione di riposo (●).
7
Per erogare un'altra tazza di acqua calda ripetere le operazioni.
EROGAZIONE VAPORE
ALL'INIZIO DELL'EROGAZIONE POSSONO VERIFICARSI BREVI SPRUZZI D'ACQUA CALDA CON IL PERICOLO DI SCOTTATURE. IL TUBO PER L'EROGAZIONE DELL'ACQUA CALDA/VAPORE PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI, UTILIZZARE ESCLUSIVAMENTE L'APPOSITA IMPUGNATURA.
Posizionare un contenitore con la bevanda da riscaldare molto vicino al tubo vapore.
Premere il tasto.
Ruotare il pomello fino al riferimento.
Sul display appare....
Riscaldare la bevanda; muovere il contenitore durante il riscaldamento.
Quando avete terminato, ruotare il pomello fino a portarlo nella posizione di riposo (●).
7
Per riscaldare un'altra bevanda ripetere le operazioni.
Dopo l'erogazione pulire il tubo vapore come descritto a pag. 34.
EROGAZIONE CAPPUCCINO
ALL'INIZIO DELL'EROGAZIONE POSSONO VERIFICARSI BREVI SPRUZZI D'ACQUA CALDA CON IL PERICOLO DI SCOTTATURE. IL TUBO PER L'EROGAZIONE DELL'ACQUA CALDA/VAPORE PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI, UTILIZZARE ESCLUSIVAMENTE L'APPOSITA IMPUGNATURA.
Riempire la tazza con 1/3 di latte freddo.
Premere il tasto.
Posizionare la tazza sotto al tubo vapore.
Ruotare il pomello fino al riferimento.
Montare il latte; muovere la tazza durante il riscaldamento.
Quando avete terminato, ruotare il pomello fino a portarlo nella posizione di riposo (●).
Posizionare la tazza sotto all'erogatore.
Premere una volta il tasto: inizia l'erogazione del caffè.
Dopo l'erogazione, pulire il tubo vapore come descritto a pag. 34.
Per erogare 2 cappuccini:
- Montare due tazze di latte seguendo i punti da 1 a 6; erogare due caffè seguendo i punti da 7 a 8; in quel caso premere due volte il tasto.
Questo dispositivo, che potete acquistare separatamente, vi consente di preparare con estrema facilità e comodità degli ottimi cappuccini.
Attenzione: prima di utilizzare il Milk Island, consultare il relativo manuale, ove sono riportate tutte le precauzioni per un corretto utilizzo.
Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo "MIN" e non deve mai superare il livello massimo "MAX". Dopo aver utilizzato il Milk Island, procedere a un'accurata pulizia di tutti i suoi componenti.
Per garantire un miglior risultato nella preparazione del cappuccino, consigliamo di utilizzare latte parzialmente scremato e freddo (0-8 °C).
Riempire la caraffa con la quantità di latte desiderata.
2. Posizionare la caraffa sulla base del Milk Island. Verificare che il LED posto sulla base sia di colore verde.
3. Ruotare il pomello fino a portarlo nella posizione.
Attendere che il latte venga montato.
Dopo 2 minuti di erogazione continua di vapore, la macchina si ferma automaticamente. Per erogare ancora vapore, portare il pomello nella posizione (●) e nuovamente nella posizione.
5. Non appena raggiunta l'emulsione desiderata, ruotare il pomello fino a portarlo nella posizione di riposo (●).
Prelevare la caraffa usando l'impugnatura.
7 Dopo aver eseguito dei leggeri movimenti circolari, versare il latte nella tazza.
8 Posizionare la tazza con il latte montato molto all'erogatore. Erogare il caffè nella tazza.
PROGRAMMAZIONE BEVANDA
Ogni bevanda può essere programmata secondo i propri gusti personali.
Per tutte le bevande si può programmare velocemente la quantità di caffè che viene erogata in tazza ogni volta che si preme il pulsante.
Dopo aver selezionato il tipo di bevanda da programmare, tenere premuto il tasto di selezione fino a quando sul display appare (per esempio):
Programmazione caffè espresso
La macchina eroga il caffè.
Quando è stata raggiunta la quantità desiderata premere nuovamente il tasto P.
Sul display appare:
Memorizzato caffè espresso
Questa quantità di caffè erogata rimane memorizzata e sostituisce le precedenti impostazioni.
2. PROGRAMMAZIONE DAL MENU "IMPOSTAZIONE BEVANDE"
Per regolare i parametri per la preparazione delle bevande: premere il tasto MENU e selezionare "Impostazioni bevande" facendo scorrere un dito sul disco di selezione:
In questa fase si può:
Per completezza, nella pagina seguente viene mostrato come programmare un prodotto contenente caffè; i parametri da impostare per la programmazione di ogni bevanda possono essere differenti in relazione al tipo di bevanda.
Verificare che il contenitore dell'acqua e del caffè in grani siano pieni; posizionare la tazza sotto l'erogatore.
Premere il tasto MENU.
Selezionare "Impostazioni bevande". Premere per confermare il tasto.
Selezionare la bevanda da programmare. Confermare premendo.
Quando si cambiano le impostazioni, la scritta sul display comincia a lampeggiare. Il lampeggio termina quando vengono memorizzate le variazioni.
Premere il tasto 001 più volte per regolare la quantità di caffè da macinare o scegliere l'uso del caffè pre-macinato. Memorizzare premendo.
Variare la lunghezza del caffè facendo scorrere il dito sull'anello di selezione; confermare con.
Premere per altri due secondi il tasto per poter accedere agli altri parametri da programmare.

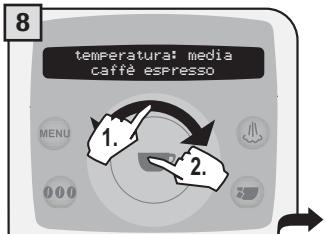

Variare il valore della temperatura (alta, media, bassa) facendo scorrere il dito sull'anello. Memorizzare premendo.
Premere il tasto 000 per selezionare il parametro pre-infusione.
Variare il valore della pre-infusione (normale, forte, disattiv.) facendo scorrere il dito sull'anello. Memorizzare premendo. Uscire premendo il tasto MENU.
La preinfusione: il caffè viene leggermente inumidito prima dell'infusione e ciò fa risaltare l'aroma pieno del caffè che acquista un gusto eccellente.
PROGRAMMAZIONE MACCHINA
Alcune funzioni della macchina sono programmabili per personalizzarne il funzionamento secondo le proprie esigenze.
Premere il tasto per: - confermare la selezione; - salvare le nuove impostazioni
1 Premere il tasto MENU. 2 Far scorrere il dito sull'anello per:
- selezionare le funzioni
- variare i parametri delle funzioni.
1 impostazioni bevande
Impostazioni bevande
(vedere a pag. 16)
2 impostazioni macchina
Impostazioni macchina
(vedere pag. 19)
3 manutenzione
Manutenzione
(vedere pag. 25)
4 risparmio energia
Risparmio energia
(vedere pag.31)
5 funzioni speciali
Funzioni speciali
(vedere pag.33)
Per uscire alla programmazione:
IMPOSTAZIONI MACCHINA
Per modificare le impostazioni di funzionamento della macchina, premere il tasto MENU, scegliere "impostazioni macchina" e premere il tasto. Far scorrere il dito sull'anello di selezione per:
impostare la lingua dei menu.
impostare la durezza dell'acqua.
attivare/disattivare gli allarmi acustici
attivare/disattivare l'allarme il filtro "Aqua Prima"
attivare/disattivare il risciacquo dei circuiti caffè.
attivare/disattivare il funzionamento della piastra scaldatazze
impostare l'orologio della macchina
Per uscire da qualsiasi livello di "impostazioni macchina", perché salvare le modifiche fatte, premere il tasto MENU. Per esempio:
MENU > impostazioni macchina > lingua. Per cambiare la lingua del display.
Selezionare la lingua desiderata. Successivamente la macchina visualizzerà tutti i messaggi nella lingua desiderata.
MENU "DUREZZA ACQUA"
MENU > impostazioni macchina > durezza acqua.
Grazie alla funzione "Durezza acqua" potrete adattare la vostra macchina al grado di durezza dell'acqua che utilizzate, in modo che la macchina vi chieda di decalcificare al momento opportuno.
La durezza è espressa in scala da 1 a 4. L'apparecchio è preimpostato su un valore pari a 3.
Immergere, per 1 secondo nell'acqua, il provino per i test di durezza dell'acqua, presente nella macchina.
Verificare il valore.
Il test può essere usato solo per una misurazione.
Impostare la durezza dell'acqua sul valore letto sul test e memorizzare.
MENU "ALLARMI ACUSTICI"
MENU > impostazioni macchina > allarmi acustici.
Per attivare/disattivare l'emissione di un segnale sonoro ad ogni pressione di un tasto.
MENU "ALLARME FILTRO"
MENU>impostazioni macchina >allarme filtro
Per attivare/disattivare la segnalazione della necessità di sostituire il filtro "Aqua Prima". Attivando questa funzione la macchina avvisa l'utente quando il filtro "Aqua Prima" deve essere sostituito.
MENU "RISCIACQUO"
MENU>impostazioni macchina >risciacquo.
Per la pulizia dei condotti interni al fine di garantire che l'erogazione delle bevande sia eseguita solo con acqua fresca. Questa funzione è attivata di default dal costruttore. Nota: il risciacquo viene eseguito ad ogni avvio della macchina dopo la fase di riscaldamento.
MENU>PIASTRA SCALDATAZZE
MENU>impostazioni macchina >scaldatazze.
Per attivare/disattivare il funzionamento della piastra scaldatazze posta nella parte superiore della macchina. Una tazza calda consente una migliore degustazione del caffè, assaporandone tutto il suo aroma.
PROGRAMMAZIONE MACCHINA
MENU>IMPOSTAZIONE OROLOGIO
MENU>impostazioni macchina >impostaz. orologio
Per regolare l'ora corrente, la data ed il formato ora che si desidera visualizzare.
In questo menu si può impostare:
- l'ora corrente (ora e minuti)
- il formato ora (24 ore - AM/PM)
- la data corrente (giorno - mese - anno - giorno della settimana)
- il formato data (anglosassone - internazionale).

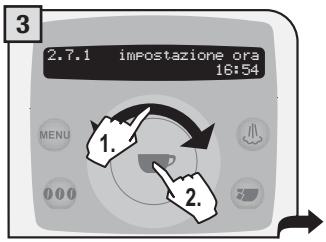

Impostazione ora
MENU>impostazioni macchina>impostaz. orologio >impostazione ora
Per regolare l'ora corrente sulla macchina
Regolare l'ora facendo scorrere un dito sull'anello di selezione. Memorizzare con il tasto
Regolare i minuti facendo scorrere il dito sull'anello di selezione. Memorizzare con il tasto
Formato ora
MENU>impostazioni macchina>impostaz. orologio > formato ora
Per impostare la modalità di visualizzazione dell'ora. La modifica di questa impostazione si riflette su tutti i parametri che richiedono una visualizzazione/impostazione dell'ora.

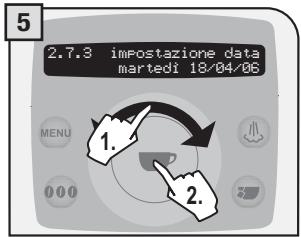

Impostazione data
MENU>impostazioni macchina >impostaz. orologio > impostazione data
Per regolare la data (giorno, mese, anno, giorno della settimana).
Selezionare il giorno e confermare con il tasto
Selezionare il mese e confermare con il tasto
Selezionare l'anno e confermare con il tasto.
Il giorno della settimana viene impostato automaticamente in funzione della data inserita.
Formato data
MENU>impostazioni macchina>impostaz. orologio > formato data
Per impostare la modalità di visualizzazione della data. La modifica di questa impostazione regola tutti i parametri che richiedono una visualizzazione/impostazione della data.
MANUTENZIONE
Per accedere ai programmi di manutenzione della macchina, premere il tasto MENU, scegliere "manutenzione" e premere il tasto. Far scorrere un dito sull'anello di selezione per:
3.1 filtro Acqua Prima
accedere al menu specifico per la gestione del filtro "Aqua prima"
3.2 decalcificazione
accedere al menu specifico per la gestione della decalcificazione.
3.3 lavaggio gruppo
eseguire il lavaggio del gruppo erogatore.
MENU «FILTRO ACQUA»
MENU>manutenzione>filtro Acqua Prima. Per gestire il filtro "Aqua prima"
Nel menu Anything si può:
- consultare i litri rimanenti prima della sostituzione;
- attivare/disattivare lo stato del filtro;
- eseguire il caricamento/attivazione del filtro.
Litri rimanenti
MENU>manutenzione>filtro Acqua Prima ⇓ litri rimanenti
Per visualizzare quanti litri di acqua possono essere ancora trattati prima della sostituzione del filtro "Aqua prima".
Stato filtro
MENU>manutenzione>filtro Acqua Prima ⇓ stato filtro
Per attivare/disattivare il controllo del filtro; la macchina verifica quando il filtro "Aqua prima" deve essere sostituito e lo comunica all'utilizzatore. Questa funzione deve essere attivata quando il filtro è installato.
4 Selezionare scorrendo il dito sull'anello di selezione. È possibile impostare: -attivato -disattivato Memorizzare premendo
Carica filtro
MENU>manutenzione>filtro Acqua Prima ⇓ carica filtro
Per inizializzare il filtro "Aqua prima"; deve essere eseguito quando si installa un filtro nuovo.
Posizionare un contenitore molto al tubo vapore.
Ruotare il pomello fino al riferimento.
MENU «DECALCIFICAZIONE»
MENU > manutenzione > decalcificazione. Per gestire la decalcificazione dei circuiti della macchina.
In questo menu si può:
- consultare i litri rimanenti prima della decalcificazione;
- eseguire il ciclo di decalcificazione della macchina.
Litri rimanenti
MENU > manutenzione > decalcificazione > litri rimanenti
Per visualizzare quanti litri di acqua possono essere ancora trattati prima che la macchina richieda un ciclo di decalcificazione.

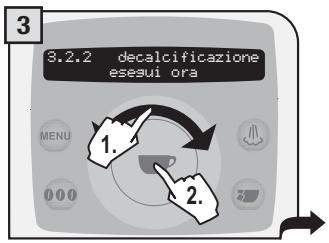

Ciclo decalcificazione
MENU > manutenzione > decalcificazione > esegui ora
Per eseguire il ciclo automatico di decalcificazione.
La decalcificazione è necessaria ogni 3-4 anni, quando l'acqua esce più lentamente del solito o quando la macchina lo segnala. La macchina deve essere accesa e gestisce automaticamente la distribuzione del decalcificante.
DEVE ESSERE PRESENTE UNA PERSONA DURANTE L'OPERAZIONE.
ATTENZIONE! NON UTILIZZARE IN NESSUN CASO L'ACETO COME DECALCIFICANTE.
Si raccomanda di utilizzare il decalcificante Saeco; comunque, utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o non nocivo, reperibile in commercio. La soluzione utilizzata deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel paese di utilizzo.
Nota: prima di iniziare il ciclo di decalcificazione assicurarsi che:
- un contenitore di dimensioni adeguate sia stato posizionato sotto il tubo dell'acqua;
- SIA STATO RIMOSSO IL FILTRO "AQUA PRIMA".
La decalcificazione viene eseguita a una temperatura controllata. Se la macchina è fredda, si deve attendere il raggiungimento della giusta temperatura; in caso contrario, si deve eseguire il raffreddamento della caldaia nel modo seguente:
Nel caso fosse necessario un riscaldamento della caldaia, la macchina esegue quel processo in modo autonomo; quando è terminata la fase di riscaldamento viene visualizzato il messaggio "aprire rubinetto acqua/vapore". Successivamente procedere come descritto dal punto 5.
Posizionare un contenitore sotto il tubo vapore.
Ruotare la manopola fino al riferimento.
Quando appare il seguente messaggio, la caldaia è alla giusta temperatura.
Inserire la soluzione decalcificante nel serbatoio. Riporre quest'ultimo nella macchina.
Premere il tasto per iniziare.
La macchina comincia a erogare la soluzione decalcificante attraverso il tubo di erogazione acqua calda. L'erogazione avviene a intervalli prestabiliti per consentire alla soluzione di agire in modo efficace.
Gli intervalli vengono visualizzati in modo che si possa verificare lo stato di avanzamento del processo. Quando la soluzione è terminata, sul display appare:
Estrarre il serbatoio dell'acqua, risciacquarlo con acqua fresca potabile per eliminare tracce di soluzione decalcificante, quindi riempirlo con acqua fresca potabile. Inserire il serbatoio contenente acqua fresca potabile.
Eseguire il risciacquo dei circuiti della macchina premendo il tasto.
La macchina esegue il risciacquo. Durante il risciacquo, la macchina può richiedere di riempire il serbatoio dell'acqua.
Quando il risciacquo è terminato appare la seguente videata. Successivamente il display visualizza la videata della manutenzione.
Ruotare il pomello fino a portarlo nella posizione di riposo () . Verificare la quantità di acqua presente nel serbatoio ed installare nuovamente, se desiderato, il filtro "Aqua prima".
Terminata la decalcificazione ritornare al menu principale per l'erogazione dei prodotti.
Lavaggio gruppo
MENU>manutenzione lavaggio gruppo
Per eseguire la pulizia dei circuiti interni della macchina adibiti all'erogazione del caffè.
Per il lavaggio del gruppo erogatore è sufficiente eseguire la pulizia con acqua come indicato a pag.35.
Questo lavaggio completa la manutenzione del gruppo erogatore.
Consiglio d'utilizzare le pastiglie Saeco, acquistabili separatamente presso il vostro rivenditore di fiducia.
Nota: prima d'eseguire questa funzione assicurarsi che:
- un contenitore di dimensioni adeguate sia stato posizionato sotto l'erogatore;
- nel gruppo erogatore sia stata inserita l'apposita pastiglia per la pulizia;
- il serbatoio dell'acqua contenga una quantità d'acqua sufficiente.
IL CICLO DI LAVAGGIO NON PUÒ ESSERE INTERROTTO.
DEVE ESSERE PRESENTE UNA PERSONA DURANTE L'OPERAZIONE.
Confermare premendo il tasto.
Inserire la pastiglia come mostrato in precedenza. Premere per iniziare.
Attendere che il ciclo venga portato a termine.
Si può verificare lo stato d'avanzamento del lavaggio.
Il gruppo è lavato. Uscire alla programmazione (vedere pag.18).
RISPARMIO ENERGIA
Per regolare i parametri del risparmio energia della macchina, premere il tasto MENU, scegliere "risparmio energia" e premere il tasto. Ruotare il dito sul disco di selezione per:
4.1 ritardo spegnimento 180
Impostare il tempo che deve trascorrere prima che la macchina vada in risparmio energia, dall'ultimo prodotto erogato.
4.2 impostazione timer disattivato
Impostare se la macchina si accende e si spegne come programmato nei giorni della settimana.
4.3 lunedì
Impostare quando la macchina si deve accendere e spegnere (una impostazione per tutti i giorni della settimana)
RITARDO SPEGNIMENTO
MENU > Risparmio energia > Ritardo spegnimento
Il tempo di ritardo di spegnimento è fissato per default a 180 minuti.

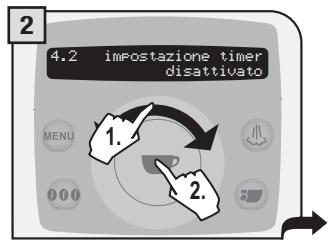

IMPOSTAZIONE TIMER
MENU > Risparmio energia > Impostazione timer
Gli orari impostati (timer) nei giorni della settimana funzionano solo se questa funzione è attivata. In caso contrario, anche se impostati, i timer non avranno effetto sul funzionamento della macchina.

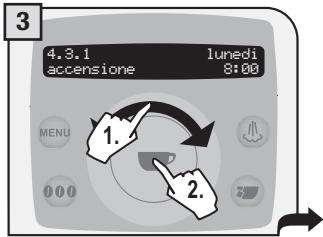

IMPOSTAZIONE TIMER «LUNEDÌ»
MENU > Risparmio energia > Lunedì
Questo ed i menu seguenti servono per impostare un orario di accensione e di spegnimento per i giorni della settimana. In questo caso sarà mostrato come impostare l'orario di accensione e di spegnimento per il giorno di "Lunedì"; per impostare gli orari negli altri giorni utilizzare la medesima procedura dopo aver selezionato il giorno desiderato.
Regolare l'ora di accensione facendo scorrere il dito sull'anello di selezione.
Regolare i minuti facendo scorrere il dito sull'anello di selezione.
Regolare l'ora di spegnimento facendo scorrere il dito sull'anello di selezione.
Regolare i minuti facendo scorrere il dito sull'anello di selezione.
Premere MENU per uscire dall'impostazione del giorno selezionato.
Scorrere con un dito sull'anello per selezionare gli ulteriori giorni che si desiderano programmare.
FUNZIONI SPECIALI
Questo menu consente l'accesso a funzioni speciali presenti nella macchina.
Per accedere, premere il tasto MENU, scegliere "funzioni speciali" e premere il tasto. Far scorrere il dito sull'anello di selezione per:
5.1 Ripristino impostazioni. Eseguire ora
per ripristinare i parametri di base di funzionamento della macchina.
RIPRISTINO IMPOSTAZIONI
MENU > funzioni speciali > ripristino impostazioni.
In questo menu è contenuta la funzione per ripristinare tutti i valori di fabbrica. Questa funzione è particolarmente importante per ripristinare i parametri di base.
TUTTE LE IMPOSTAZIONI PERSONALI ANDRANNO PERDUTE E NON POTRANNO PIÙ ESSERE RECUPERATE; DOPO IL RIPRISTINO DELLE IMPOSTAZIONI SI DOVRANNO, SE SI DESIDERA, RIPROGRAMMARE TUTTE LE FUNZIONI DELLA MACCHINA.
Selezionare premendo il tasto.
Premendo il tasto viene eseguito il ripristino.
Sul display appare il messaggio che conferma l'avvenuto reset dei parametri.
I parametri sono stati ripristinati. Uscire alla programmazione.
PULIZIA GENERALE DELLA MACCHINA
La pulizia di seguito descritta deve essere eseguita almeno una volta a settimana. Nota: se l'acqua rimane per più giorni nel serbatoio non riutilizzarla.
ATTENZIONE! Non immergere la macchina nell'acqua.
Vuotando i fondi a macchina spenta o quando non viene segnalato sul display, non viene azzerato il conteggio dei fondi depositati nel cassetto. Per questo motivo la macchina può visualizzare il messaggio "vuotare fondi" anche solo dopo aver preparato pochi caffè.
Spegnere la macchina e scollegare la spina.
Lavare il serbatoio e il coperchio.
Estrarre la vasca raccogligocce, svuotarla e lavarla.
Estrarre il cassetto raccoglifondi.
Svuotarlo e lavarlo.
Con il pennello pulire lo scomparto caffè pre-macinato.
Estrarre la parte terminale del tubo vapore; dopo reinserire.
Estrarre e lavare il supporto del tubo vapore; dopo reinserire.
Pulire il display con un panno asciutto.
PULIZIA GRUPPO EROGATORE
Il gruppo erogatore deve essere pulito almeno una volta a settimana.
Lavare il gruppo erogatore con acqua tiepida.
ATTENZIONE! Non lavare il gruppo erogatore con detergenti che possono comprometterne il corretto funzionamento. Non lavarlo in lavastoviglie.
Aprire lo sportello di servizio e togliere il cassetto raccoglifondi.
Premere sul tasto PUSH per estrarre il gruppo erogatore.
Lavare il gruppo ed il filtro; asciugarlo.
Assicurarsi che il gruppo sia in posizione di riposo; i due riferimenti devono coincidere.
Assicurarsi che i componenti siano nella corretta posizione. Il gancio deve essere nella corretta posizione; per verificare premere con decisione il tasto PUSH.
La leva posta nella parte posteriore del gruppo deve essere a contatto con la base.
Rimontarlo senza premere sul tasto PUSH!
Inserire il cassetto raccogli fondi.
Chiudere lo sportello di servizio.
| MESSAGE DI GUIDA CHE APPARE | COME RIPRISTINARE IL MESSAGGIO |
| fuori servizio (xx) riavviare per risolvere... | Dove (xx) identifica un codice d'errore. Spagnere e dopo 30" riaccendere la macchina per ripristinare il normale funzionamento. Se il problema persistsiste richiedere l'intervento del centro assistenza e comuncare il codice (xx) riportato sul display |
| Chiudere coperchio chicchi caffè | Chiudere il coperchio del contentatore caffe in granì per poter erogare qualsiasi prodotto. |
| inserire caffe nel contentatore | Inserire il caffe in granì nell'apposto contentatore. |
| inserire gruppo caffe | Inserire il gruppo erogatore nella propria sede. |
| Inserire il cassetto fondi | Inserire il cassetto raccogli fondi. |
| vuotare fondi | Avviso che non blocca la macchina. Procedure come per l'allarme successivo. |
| vuotare il cassetto fondi | Estrarre il cassetto raccoglifondi e svuotare i fondi in un contentitore idoneo (Vedere pag.34 puniti 4 e 5). Nota: il cassetto raccogli fondi deve essere vuotato solo quando la macchina lo richiede e a macchina accesa. Lo svuotamento del cassetto a macchina spenta non permette alla macchina di registrar l'avvenuto svuotamento. |
| chiudere sportello | Per poter renderere operativa la macchina si deve chiudere la porta laterale. |
| riempiire il serbatoio dell'acqua | Si deve estrarre il serbatoio e riempirlo con acqua fresca potabile |
| vuotare vasca raccoglisocce | Aprire lo sportello laterale e svuotare la vaschetta di raccolta che si trova quello il gruppo erogatore. |
| sostituire filtering | Il filtrlo Aqua Prima deve essere sostituito nei seguenti casi 1. sono stati erogati 60 litri di acqua; 2. sono passati 90 giorni dall'a sua installment: 3. sono passati 20 giorni e la macchina non è mai stata utilizzata. Note: questo messaggio appara solo se è stato selezionato «attivato» nella funzione filtering acqua (Vedere pag.21). |
| manca milk island | È stato ruotato il pomello vapore sulla posizione è non è installato il Milk island o la caraffa non è correttamente posizionata. Installare il Milk Island o positizonare correttamente la caraffa. In caso contrario portare il pomello nella posizione di riposo (●). |
| manca caraffa | |
| decalcificare | Si deve eseguire un ciclo di decalcificazione dei circuiti interni della macchina. |
| risp. energia... stand-by | Premere il tasto |
| La macchina non si accende. | La macchina non è collegata alla rete elettrica. | Collegare la macchina alla rete elettrica. |
| Non è stata collegata la spina nella presa posta nella parte posteriore della macchina. | Inserire la spina nella presa della macchina. | |
| Non fuoriesce acqua calda o vapore. | Il foro del tubo vapore è otturato. | Pulire il foro del tubo vapore con uno spillo. |
| Il caffe ha+poca crema. | La miscela non è adatta o il caffe non è fresco di torrefazione. | Cambiare miscela di caffe. |
| Il pomello delsystema SBS ruotato verso sinistra. | Ruotare verso destra il pomello delsystema SBS. | |
| Il gruppo erogatore non più essere estratto. | Gruppo erogatore fuori posizione. | Accendere la macchina. Chiudere lo sportello di servizio. Il gruppo erogatore ritorna automaticamente nella posizione iniziale. |
| Cassetto raccogli fondi insertito. | Estrarre il cassetto raccogli fondi prima di estrrarre il gruppo di erogazione. | |
| Caffè non fuoriesce. | Manca acqua. | Riempire il serbatoio dell'acqua e ricaricare il circuito. |
| Gruppo sporco. | Pulire il gruppo erogatore | |
| Caffè fuoriesce lentamente. | Caffè troppo fine. | Cambiare miscela di caffe. Diminuire la dose. |
| Gruppo erogatore sporco. | Pulire il gruppo erogatore | |
| Macinacaffè regolato su "macinatura fine". | Posizionare la regolazione del macinacaffè su "macinatura grossa" | |
| Caffè fuoriesce all'esterno dell'erogatore. | Erogatore otturato. | Pulire l'erogatore ed i loro fori d'uscita con un batuffolo di stoffa. |
Per i guasti non contemplati nella suddetta tabella o nel caso in cui i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.
IN CASO D'EMERGENZA
Estrarre immediatamente la spina dalla presa di rete.
UTILIZZARE ESCLUSIVAMENTE L'APPARECCHIO
In luogo chiuso. - Per la preparazione di caffè, acqua calda e per montare il latte. Per l'impiego domestico. - Da adulti in condizioni psico-fisiche non alterate.
PRECAUZIONI PER L'UTILIZZO DELLA MACCHINA
- Non utilizzare la macchina per scopi diversi da quelli sopra indicati, al fine di evitare pericoli.
- Non introdurre nei contenitori sostanze diverse da quelle indicate nel manuale istruzioni.
- Durante il normale riempimento dei contenitori, è obbligatorio chiudere tutti i contenitori vicini.
- Riempire il serbatoio acqua soltanto con acqua fresca potabile: acqua calda e/o altri liquidi possono danneggiare la macchina. Non utilizzare acqua addizionata con anidride carbonica.
- Nel macinacaffè è vietato introdurre le dita e qualsiasi materiale che non sia caffè in grani.
- Prima di intervenire all'interno del macinacaffè, spegnere la macchina con l'interruttore generale e togliere la spina alla presa di corrente.
- Non introdurre caffè solubile o in grani nel contenitore caffè macinato.
- Per far funzionare la macchina, utilizzare solo le dita della mano.
Il collegamento alla rete elettrica deve essere eseguito in conformità alle norme di sicurezza vigenti nel paese d'utilizzazione.
La presa, alla quale collegare la macchina, deve essere:
- conforme al tipo di spina installata nella medesima;
- dimensionata per rispettare i dati della targhetta dati sul fondo dell'apparecchio.
- collegata ad un efficiente impianto di messa a terra. Il cavo d'alimentazione, non deve:
- entrare in contatto con qualsiasi tipo di liquido: pericolo di scosse elettriche e/o incendio;
- essere schiacciato e/o entrare in contatto con superfici taglienti;
- essere utilizzato per spostare la macchina;
- essere utilizzato se risulta danneggiato;
- essere manipolato con le mani umide o bagnate;
- essere avvolto in una matassa quando la macchina è in funzione.
- essere manomesso.
INSTALLAZIONE
- Scegliere un piano d'appoggio ben livellato (non deve superare i 2° di inclinazione), solido e fermo.
- Non installare la macchina in zone nelle quali può essere utilizzato un getto d'acqua.
- Temperatura ottimale di funzionamento: 10°C ÷ 40°C
- Umidità massima: 90%
- Il locale deve essere sufficientemente illuminato, areato, igienico e la presa di corrente deve essere facilmente raggiungibile. Non collocare su superfici incandescenti!
- Porre ad almeno 10 cm di distanza da pareti e piastre di cottura.
- Non utilizzare in ambienti la cui temperatura possa raggiungere valori uguali e/o inferiori a 0°C; nel caso in cui la macchina abbia raggiunto tali condizioni contattare un centro assistenza per effettuare un controllo di sicurezza.
- Non utilizzare la macchina in prossimità di sostanze infiammabili e/o esplosive.
- È vietato l'utilizzo della macchina in atmosfera esplosiva, aggressiva o ad alta concentrazione di polveri o sostanze oleose in sospensione nell'aria.
- Non installare la macchina sopra ad altre apparecchiature.
PERICOLI
L'apparecchio non deve essere utilizzato da bambini e persone non informate circa il suo funzionamento. L'apparecchio è pericoloso per i bambini. Se incustodito, scollegarlo alla presa di alimentazione. - Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini. - Non dirigere contro se stessi e/o altri getto di vapore surriscaldato e/o d'acqua calda: pericolo di scottature. - Non inserire oggetti attraverso le aperture dell'apparecchio (Pericolo! Corrente elettrica!). Non toccare la spina con le mani e piedi bagnati, non estrarla alla presa tirando il cavo. - Attenzione pericolo di ustioni al contatto con l'acqua calda, il vapore e il beccuccio per l'acqua calda.
GUASTI
- Non utilizzare l'apparecchio in caso di guasto accertato o sospetto, ad esempio dopo una caduta.
- Eventuali riparazioni devono essere effettuate dal servizio assistenza autorizzato.
- Non utilizzare un apparecchio con cavo di alimentazione difettoso. Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti. (Pericolo! Corrente elettrica!).
- Spegnere l'apparecchio prima di aprire lo sportello di servizio. Pericolo di ustioni!
PULIZIA / DECALCIFICAZIONE
- Per la pulizia dei circuiti del latte e del caffè utilizzare solo i detergenti consigliati e forniti con la macchina. Questi detergenti non devono essere utilizzati per altri scopi.
- Prima di pulire la macchina, è indispensabile posizionare l'interruttore generale su SPENTO (0); staccare la spina dalla presa di corrente ed attendere che la macchina si raffreddi. Impedire che l'apparecchio venga a contatto con schizzi d'acqua o immerso in acqua.
- Non asciugare le parti della macchina in forni convenzionali e/o a microonde.
- L'apparecchio ed i suoi componenti devono essere puliti e lavati durante un periodo d'inutilizzo dell'apparecchio.
PARTI DI RICAMBIO
Per ragioni di sicurezza, utilizzare solo parti di ricambio e accessori originali.
SMALTIMENTO
Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
ANTINCENDIO
In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.
| DATI TECHNICI | |
| Tensione nominale | Vedere targhetto posta sull'apparecchio |
| Potenza nominale | Vedere targhetto posta sull'apparecchio |
| Alimentazione | Vedere targhetto posta sull'apparecchio |
| Materiale corpo | Plastica |
| Dimensioni (I x a x p) | 320 x 370 x 400 mm |
| Peso | 9 Kg |
| Lunghezza del cavo | 1200 mm |
| Pannello comandi | Frontale (display 2 x 24 caratteri) |
| Serbatoio acqua | 1,7 litri - Estraibile |
| Capacità contentitore caffe | 250 grammi di caffe in granì |
| Pressione della pompa | 15 bar |
| Caldaia | acciaio inossidabile |
| Macinacaffè | Con macine in ceramicà |
| Quantità caffe macinato | 7 - 10,5 g |
| Capacità cassetto raccogli fondi | 14 |
| Dispositivi di sicurezza | Valvola di sicurezza pressione caldaia - doppio termostato di sicurezza. |
Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico. Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.
Saeco
International Group S.p.A.
Via Torretta, 240
I-40041 Gaggio Montano, Bologna
Tel: +39 0534 771111
Fax: +39 0534 31025
www.saeco.com
Il produttore si riserva il diritto di apportare qualsiasi modifica senza preavviso.
I-40041 Gaggio Montano, Bologna
Tel: +39 0534 771111
Fax: +39 0534 31025
www.saeco.com
Selezione e pressione a tecla
Pressione de novo
Selezione e pressione a tecla
Selezione a bevida a programar. Para confirmar pressione a tecla
Pressione a tecla MENU.
Selezione "Programacoes bebidas". Para confirmar pressione a tecla.
Selezione o dia e confirme com a tecla.
Selezione com a tecla P.
I-40041 Gaggio Montano, Bologna
Tel: +39 0534 771111
Fax: +39 0534 31025
www.saeco.com
- MANUALE USO E MANUTENZIONE
- INDICE
- PRECAUZIONI IMPORTANTI
- AVVERTENZA
- ISTRUZIONI SUL CAVO ELETTRICO
- GENERALITÀ
- IL TRIANGOLO D'AVVERTIMENTO INDICA TUTTE LE ISTRUZIONI IMPORTANTI PER LA SICUREZZA DELL'UTENTE. ATTENERSI SCRUPOLOSAMENTE A TALI INDICAZIONI PER EVITARE FERIMENTI GRAVI
- IMPIEGO DI QUESTE ISTRUZIONI
- APPARECCHIO
- ACCESSORI
- AVVIO DELLA MACCHINA
- IMPOSTARE LA LINGUA
- FILTRO "AQUA PRIMA
- (OPTI-DOSE) INDICAZIONE QUANTITÀ DI CAFFÈ MACINATO
- CORPOSITÀ CAFFÈ
- SBS - SAECO BREWING SYSTEM
- REGOLAZIONE DELL'ALTEZZA DELLA VASCA RACCOGLIGOCCE
- REGOLAZIONE MACINACAFFÈ
- ESPRESSO / CAFFÈ / CAFFÈ LUNGO
- EROGAZIONE BEVANDA CON CAFFÈ MACINATO
- ATTENZIONE: SOLO QUANDO SI DESIDERA EROGARE UN PRODOTTO CON CAFFÈ PRE-MACINATO VERSARE NELLO SCOMPARTO QUESTO TIPO DI CAFFÈ
- INSERIRE UN SOLO MISURINO DI CAFFÈ MACINATO ALLA VOLTA. NON SI POSSONO EROGARE DUE CAFFÈ CONTEMPORANEAMENTE
- NOTA
- EROGAZIONE DI ACQUA CALDA
- EROGAZIONE VAPORE
- EROGAZIONE CAPPUCCINO
- PROGRAMMAZIONE BEVANDA
- PROGRAMMAZIONE DAL MENU "IMPOSTAZIONE BEVANDE
- PROGRAMMAZIONE MACCHINA
- IMPOSTAZIONI BEVANDE
- IMPOSTAZIONI MACCHINA
- MANUTENZIONE
- RISPARMIO ENERGIA
- FUNZIONI SPECIALI
- MENU "DUREZZA ACQUA
- MENU "ALLARMI ACUSTICI
- MENU "ALLARME FILTRO
- MENU "RISCIACQUO
- MENU>PIASTRA SCALDATAZZE
- MENU>IMPOSTAZIONE OROLOGIO
- IN QUESTO MENU SI PUÒ IMPOSTARE
- IMPOSTAZIONE ORA
- FORMATO ORA
- IMPOSTAZIONE DATA
- FORMATO DATA
- FILTRO ACQUA PRIMA
- DECALCIFICAZIONE
- LAVAGGIO GRUPPO
- MENU «FILTRO ACQUA
- LITRI RIMANENTI
- STATO FILTRO
- CARICA FILTRO
- MENU «DECALCIFICAZIONE
- IN QUESTO MENU SI PUÒ
- CICLO DECALCIFICAZIONE
- IL CICLO DI LAVAGGIO NON PUÒ ESSERE INTERROTTO
- DEVE ESSERE PRESENTE UNA PERSONA DURANTE L'OPERAZIONE
- RITARDO SPEGNIMENTO
- IMPOSTAZIONE TIMER DISATTIVATO
- LUNEDÌ
- IMPOSTAZIONE TIMER
- IMPOSTAZIONE TIMER «LUNEDÌ
- RIPRISTINO IMPOSTAZIONI. ESEGUIRE ORA
- RIPRISTINO IMPOSTAZIONI
- PULIZIA GENERALE DELLA MACCHINA
- PULIZIA GRUPPO EROGATORE
- IN CASO D'EMERGENZA
- UTILIZZARE ESCLUSIVAMENTE L'APPARECCHIO
- PRECAUZIONI PER L'UTILIZZO DELLA MACCHINA
- INSTALLAZIONE
- PERICOLI
- GUASTI
- PULIZIA / DECALCIFICAZIONE
- PARTI DI RICAMBIO
- SMALTIMENTO
- ANTINCENDIO
- SAECO
- INTERNATIONAL GROUP S.P.A
Marca : SAECO
Modello : TALEA RING PLUS
Categoria : Macchina da caffè automatica
