| Tipo de producto | Máquina de coser |
| Marca | Medion |
| Modelo | MD11836 |
| Dimensiones (aprox.) | 40 x 20 x 30 cm |
| Peso | 7 kg |
| Alimentación eléctrica | 230 V, 50 Hz |
| Consumo de energía | 100 W |
| Número de puntadas | 20 puntadas incorporadas |
| Longitud de puntada | Ajustable, hasta 5 mm |
| Ancho de puntada | Ajustable, hasta 6 mm |
| Enhebrador automático de aguja | Sí |
| Costura inversa | Sí, con palanca |
| Bobinado de canilla | Automático, con parada |
| Control de velocidad | Pedal |
| Accesorios adicionales | Incluye agujas, canillas, descosidor, destornillador |
| Limpieza | Retire la pelusa del área de la canilla después de cada proyecto |
| Lubricación | Lubrique las piezas móviles cada 4 horas de uso |
| Características de seguridad | Apagado automático después de 30 min de inactividad; mantener alejado de los niños |
| Disponibilidad de piezas de repuesto | Agujas estándar, canillas, pedal reemplazables |
| Reparabilidad | Diseño modular; correa de transmisión y bombilla reemplazables por el usuario |
| Aplicación | Costura doméstica, telas ligeras a medianas |
Preguntas frecuentes - MD11836 MEDION
Preguntas de los usuarios sobre MD11836 MEDION
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de coser en formato PDF gratis! Encuentra tus instrucciones MD11836 - MEDION y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MD11836 de la marca MEDION.
MANUAL DE USUARIO MD11836 MEDION
Componentes principales
1) Alzador del hilo
2) Regulador de tensión del hilo superior
3) Guía del hilo superior
4) Regulador del ancho de la puntada
5) Asa de transporte abatible
6) Botón seleccionador de programa
7) Portacarretes de hilo extensibles
8) Husillo de la bobina
9) Tope de la bobina
10) Volante
11) Regulador de longitud de la puntada
12) Palanca para coser atrás
13) Interruptor principal (Motor y luz)
14) Caja del tomarcorriente para el reostato
15) Palanca del prensatelas (el dorso)
16) Brazo libre
17) Pie regulador
18) Tapa de la cápsula portacanilla
19) Placa de puntadas
20) Guía del hilo
21) Tapa frontal
Mecánica de coser
22) Portaagujas
23) Tornillo del portaaguja
24) Guía del hilo del portaagujas
25) Aguja
26) Pata Prensatelas
27) Transportador de la tela
28) Tornillo del soporte del prensatelas
29) Soporte del prensatelas
30) Palanca del desenganche del prensatelas
ÍNDICE
Advertencias de seguridad ..... 4
Aprenda a conocer su aparato 6
Volumen de suministro 6
Contenido de la caja de accesorios 7
Conexiones eléctricas 8
Estabilidad de la máquina de coser....8
Regular la velocidad de costura 8
Colocar y retirar la base plana desmontable ..... 8
Caja de accesorios 8
Tareas previas 9
Devanar la bobina del hilo inferior 9
Retirar la cápsula portacanilla 11
Enhebrar la cápsula portacanilla ..... 11
Colocar la cápsula portacanilla ..... 12
Enhebrar el hilo superior 12
Extraer el hilo inferior ..... 14
Ajustes 15
Ajuste de la tensión del hilo 15
Comprobar la tensión del hilo 16
Coser 17
Aspectos generales 17
Selección de la aguja adecuada 17
Elevar y bajar el prensatelas....17
Protector de los dedos 18
Coser hacia atrás....18
Retirar la tela de la máquina de coser ..... 18
Cambiar la dirección de costura 18
Cortar el hilo 18
Botón seleccionador de programa ..... 19
Ajuste de la longitud de la puntada ..... 19
Ajuste del ancho de la puntada 19
Tipos de puntada (programas) 19
Ojales 23
Coser botones y ojetes 24
Coser cremalleras 25
Hacer dobladillos 25
Zurcir 26
Bordar 27
Coser con una aguja gemela 28
Coser con el brazo libre 29
La guía de bordes 29
La guía para enguatar 29
Mantenimiento, cuidado y limpieza 30
Cambiar la lámpara de coser 30
Cambiar la aguja .... 30
Retirar y colocar la pata prensatelas 31
Retirar y colocar el soporte de la pata prensatelas ..... 32
Cuidado de la máquina de coser 32
Lubricar la máquina 34
Averías 38
Tabla de telas, hilos y agujas 40
Eliminación 41
Especificaciones técnicas 41
Índice de palabras clave 42
ADVERTENCIAS DE SEGURIDAD
Acerca de las presentes instrucciones
¡Antes de la primera puesta en funcionamiento lea detenidamente las presentes instrucciones de funcionamiento y ante todo observe las advertencias de seguridad!
Todas las acciones en este aparato o con el mismo sólo se pueden realizar en la medida en que estén descritas en las presentes instrucciones de uso.
¡En caso de que alguna vez le entregue el aparato a una tercera persona, debe entregar- le también las presentes instrucciones de funcionamiento!
No permita que los niños toquen aparatos eléctricos
Los niños desconocen los peligros que pueden surgir del uso de aparatos eléctricos.
No permita que los niños utilicen la máquina de coser sin vigilancia. Piense que las agujas pueden causar también heridas si la máquina no está conectada a la red.
Mantenga también alejados de los niños los embalajes. Existe el peligro de asfixia.
Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) con discapacidad física, sensorial o psíquica, o por aquellas que no tengan la suficiente experiencia o conocimientos, a no ser que, para su propia seguridad, sean supervisadas por una persona responsable o reciban de ella las correspondientes instrucciones sobre su utilización.
Cable de la toma de corriente y conexión a la red
Conecte el equipo en una toma de corriente bien accesible (230 V \~ 50 Hz) y cercana al emplazamiento de la máquina. Para que el aparato pueda desconectarse rápidamente de la corriente, el enchufe debe permanecer accesible.
Cuando desconecte la máquina de la red, tire siempre de la clavija y no del cable.
Durante el funcionamiento desenrolle siempre el cable completamente.
El cable de la red y el alargador deben estar tendidos siempre de tal forma que nadie pueda tropezar con ellos.
El cable no debe tocar ninguna superficie caliente.
Para efectuar las siguientes tareas, desconecte la máquina de coser y desenchúfela de la red: Enhebrar, cambiar la aguja, ajustar prensatelas, cambiar la lámpara, tareas de limpieza y de mantenimiento, al terminar de coser y al interrumpir el trabajo.
Nunca efectúe Usted mismo la reparación del aparato
En caso de desperfectos en el aparato o la toma de corriente, desenchúfelo inmediatamente.
No se debe usar el aparato en caso de daños visibles de la máquina de coser o del cable de la toma de corriente para evitar peligros.
No intente en ningún caso abrir y/o arreglar Usted mismo el aparato. ¡Existe el peligro de recibir una descarga eléctrica! En caso de mal funcionamiento del aparato, diríjase a nuestro servicio de reparación o a otro taller especializado.
Si el cable de conexión está dañado, el fabricante o su servicio de postventa, o una persona similarmente cualificada, deberá sustituirlo a fin de evitar accidentes.
Indicaciones básicas
¡No se debe mojar la máquina de coser, existe el peligro de recibir una descarga eléctrica!
No deje la máquina de coser encendida sin vigilancia.
Nunca utilice el aparato al aire libre.
Solamente se debe hacer funcionar la máquina con el pedal del tipo KD 2902 suministrado.
Manejo seguro del aparato
Coloque la máquina de coser sobre una superficie firme y lisa.
Durante el funcionamiento, las aberturas de aire deben quedar libres: No permita que nada (p.ej., polvo, restos de hilo, etc.) entre en las aberturas.
Utilice exclusivamente los accesorios suministrados.
Para engrasar utilice solamente aceites especiales para máquinas de coser. No utilice otros líquidos.
Tenga cuidado al mover las piezas movibles de la máquina, especialmente la aguja. ¡También existe el peligro de lesionarse cuando la máquina no esté conectada a la red eléctrica!
Al coser preste atención a no meter los dedos debajo del tornillo que sujeta la aguja.
No utilice agujas deformadas o despuntadas.
Al coser no sujete la tela y no tire de la misma. Las agujas pueden romperse.
Al terminar las tareas de costura, coloque la aguja siempre en su posición más elevada.
Limpieza y protección
Antes de limpiar el aparato, desconéctelo de la red. Para limpiarlo, emplee un paño seco y suave. Evite emplear detergentes y productos químicos de limpieza, puesto que podrían dañar las superficies y las inscripciones del aparato.
Para guardar la máquina de coser, cúbrala siempre con la capucha cobertora que la protege contra el polvo.
APRENDA A CONOCER SU APARATO
Volumen de suministro
Cuando desembale la caja, asegúrese de que están incluidos los siguientes artículos:
1) Máquina de coser
2) Base plana desmontable con caja de accesorios
3) Reóstato (pedal)
4) Portabobina para hilos overlock
Las siguientes piezas sin ilustración:
- Capucha cobertora
- Instrucciones de funcionamiento y documentos de garantía
Contenido de la caja de accesorios
E
1) Prensatelas estándar (puntada recta/puntada zigzag) (ya montado)
2) Suela dobladilladora
3) Prensatelas, suela ojales
4) Prensatelas, suela cremalleras
5) Prensatelas, suela para coser botones
6) Guía de bordes
7) Guía para enguatar
8) Bastidor para bordar
9) Bobina de recambio (3 unidades)
10) Protector de los dedos (ya montado)
11) Fieltro para el portacarretes de hilo (2 unidades)
12) Surtido de agujas
13) Aceitera
14) Destornillador (grande)
15) Destornillador (pequeño)
16) Cuchilla para descoser

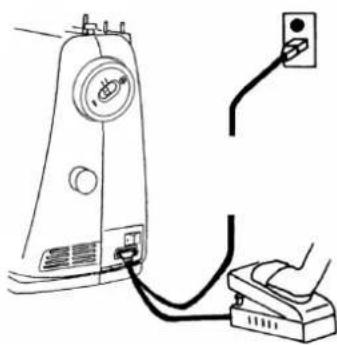

Conexiones eléctricas
El interruptor de corriente conecta la máquina y también la bombilla.
- Enchufe la clavija de acoplamiento del reóstato (pedal) suministrado en la caja del tomacorriente de la máquina y a continuación la clavija de la red en la toma de corriente.
Utilice solamente el reóstato (pedal) tipo KD 2902 suministrado.
Después de las tareas de costura o antes de los trabajos de mantenimiento, desenchufe siempre la máquina de la toma de corriente.
Estabilidad de la máquina de coser
Con el pie regulador (17) se puede ajustar la estabilidad de la máquina de coser.
- Gire el pie regulador hacia la derecha para bajarlo, o hacia la izquierda para subirlo.
- Ajuste el pie de tal forma que la máquina de coser esté nivelada sobre la superficie de trabajo y no se tambalee.
Regular la velocidad de costura
La velocidad de costura se regula mediante el reóstato (pedal). Se puede cambiar la velocidad de costura, apretando el reóstato (pedal) con más o menos presión.
Colocar y retirar la base plana desmontable
La máquina se suministra con una base plana desmontable ya colocada.
- La base plana desmontable se retira empujándola cuidadosamente hacia la izquierda.
- Para colocar la base plana desmontable, acérquela cuidadosamente a la máquina y empújela hacia la derecha hasta que oiga que queda encajada.
Caja de accesorios
La caja de accesorios está integrada en la base plana desmontable.
- Para abrir la caja, abra la tapa de la base plana y así tendrá acceso a los accesorios.
TAREAS PREVIAS
Devanar la bobina del hilo inferior
Las bobinas del hilo inferior se pueden devanar rápida y fácilmente con la máquina de coser.
Para ello introduzca el hilo del carrete de hilo a través de la guía de hilo hasta la bobina.
El procedimiento exacto para el devanado lo encontrará en los siguientes puntos:
- coloque el interruptor del volante (10) sobre el símbolo de la canilla para evitar que la aguja se mueva durante el devanado.
- Saque completamente uno de los portacarretes (7) y coloque un carrete de hilo.
- Ahora introduzca el hilo del carrete, como se indica en la figura, a través de la guía del hilo.
- Enhebre el extremo del hilo, como se indica en la figura, a través del agujero de la bobina y bobine el hilo manualmente, dando algunas vueltas sobre la bobina.
- Coloque la bobina sobre el husillo de la bobina (8), encontrándose el extremo del hilo arriba sobre la bobina. Gire el husillo de bobina (8) hacia la derecha contra el tope de la bobina (9) hasta que oiga que queda encajado.
- Sujete el extremo del hilo y pise el reóstato (pedal). En cuanto la bobina esté un poco devanada suelte el extremo del hilo. Rebobine hasta que el husillo de bobina (8) se detenga automáticamente.
- Gire el husillo de bobina (8) hacia la izquierda y retire la bobina.
• Corte el hilo.
- Vuelva a colocar el interruptor del volante sobre el símbolo de la aguja. Ahora la aguja vuelve a moverse cuando Usted pisa el reó- stato (pedal).

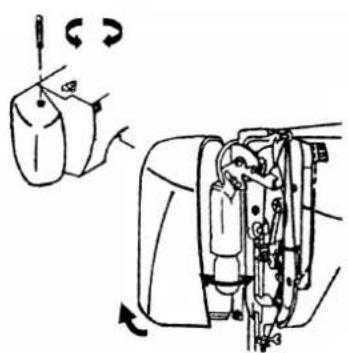

Si al devanar la distribución del hilo fuese irregular, tiene la posibilidad de regular la altura de la guía de hilos:

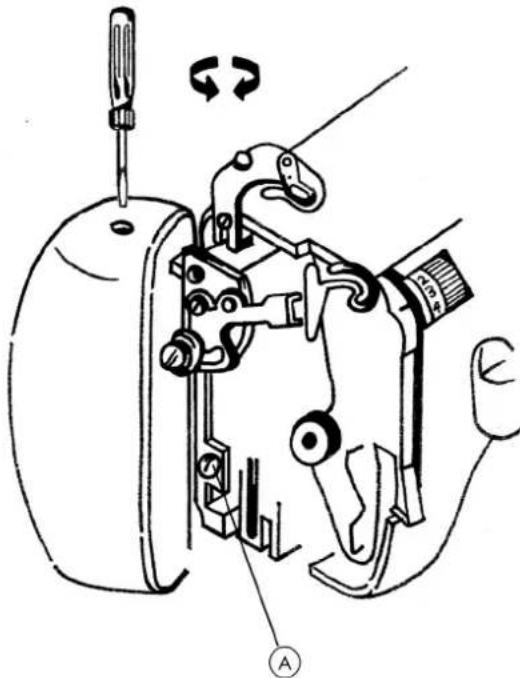

- Abrir la tapa frontal (21)
- Aflojar el tornillo (B) para regular la altura de la guía de hilos (A).
Retirar la cápsula portacanilla
- Retire la base plana desmontable.
- Coloque tanto la aguja, girando el volante (10), como el prensatelas en la posición más elevada y abra la tapa de portacanilla (18) como se indica en la figura.
- Abra la palanca basculante de la cápsula portacanilla y retírela de la máquina.
- Cuando se suelta la palanca basculante, la canilla cae por sí sola de la cápsula portacanilla.
Enhebrar la cápsula portacanilla
- Sujete la canilla entre el pulgar y el índice de su mano derecha y deje que cuelguen 15 cm del hilo.
- Sujete la cápsula portacanilla con su mano izquierda e introduzca la canilla en la cápsula portacanilla.
- Introduzca el extremo del hilo en la ranura del borde de la cápsula portacanilla.
- Ahora lleve el hilo por debajo del muelle tensor e introdúzcalo en el agujero para el hilo. Asegúrese de que aprox. 15 cm del hilo cuelgan de la canilla.
Colocar la cápsula portacanilla
- Sujete la cápsula portacanilla de tal forma que el dedo de la cápsula señale hacia arriba. Abra la palanca basculante de la cápsula portacanilla.
- Coloque la cápsula portacanilla sobre la espiga central y empuje la cápsula cuidadosamente hacia adentro, hasta que el dedo de la cápsula portacanilla entre en el anillo de la lanzadera.
- Suelte la tapa y empújela sobre la cápsula portacanilla.
- Cierre la tapa de la cápsula portacanilla (18).

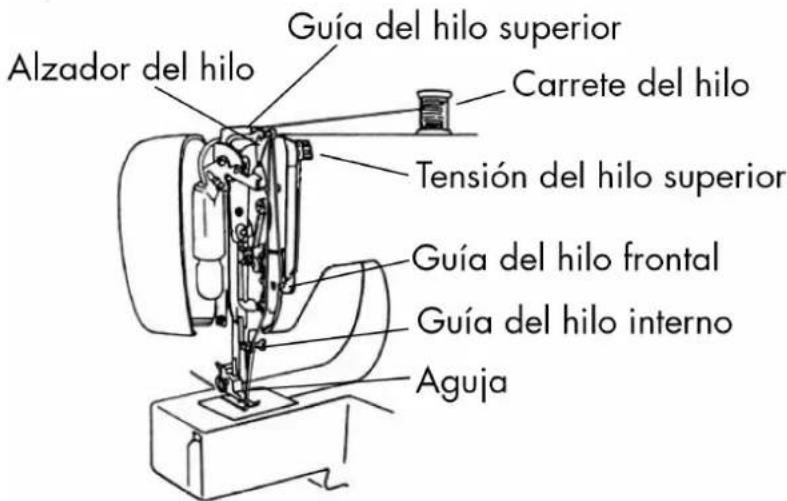

Enhebrar el hilo superior
Les rogamos que lean las siguientes instrucciones con atención ya que un orden incorrecto o una conducción incorrecta del hilo puede causar rupturas de hilo, saltos de puntada o arregazar la tela.
En la tapa frontal (21) se ve otra vez la representación esquemática de la conducción del hilo; oriéntese también con ayuda del dibujo.
- Antes de enhebrar, coloque la aguja girando el volante (10) y la palanca del prensatelas (15) en la posición más elevada.
- Coloque un carrete de hilo sobre uno de los portacarretes (7), para lo cual el hilo debe llegar desde detrás del carrete de hilo.
- Sujete el carrete de hilo con la mano derecha.
- Ahora lleve el hilo por debajo de la guía del hilo superior (3), tal y como se indica.
- A continuación deje que el hilo pase entre los discos de tensión del regulador de tensión del hilo superior (2), como se indica.
Una tensión del hilo superior de 3 es ideal para la mayoría de aplicaciones.
- Lleve el hilo por debajo de la guía de hilo frontal hacia arriba; con ello se empuja el resorte guía interior automáticamente hacia arriba.
- Enhebre el hilo desde la derecha hacia la izquierda en el gancho del alzador de hilo (1).
ADVERTENCIA
Si fuera necesario, gire el volante (10) para elevar el alzador de hilo hasta arriba.
- Ahora vuelva a llevar el hilo hacia abajo en dirección de la aguja; con ello el hilo se colocará a través de la guía interior de hilo y de la guía de hilo del portaagujas.
- Ahora enhebre el hilo desde delante hacia atrás a través del ojo de la aguja y deje que sobre un extremo de hilo de aprox. 10 cm.
Extraer el hilo inferior
• Coloque el prensatelas (26) hacia arriba.
Gire el volante (10) con la mano derecha hacia Usted hasta que la aguja se mueva hacia abajo y luego nuevamente hacia arriba. Detenga el volante (10) en cuanto la aguja se encuentre en su posición más elevada.
Sujete el extremo del hilo superior con su mano izquierda.
Tire del hilo superior suavemente hacia arriba para que el hilo inferior forme un lazo.
- Extraiga aprox. 10 cm de ambos hilos por debajo del prensatelas (26) hacia atrás.
AJUSTES
Ajuste de la tensión del hilo
Si al coser se rompe el hilo, la tensión del hilo está demasiado alta.
Si al coser se forman pequeños bucles, la tensión del hilo está demasiado baja.
En ambos casos se debe ajustar la tensión del hilo.
Para ello la tensión del hilo superior e inferior deben estar en una relación correcta.
Regulación de la tensión del hilo superior
La tensión se produce mediante los discos por los que se conduce el hilo. La presión sobre estos discos la controla el regulador de tensión del hilo superior (2).
Cuanto más alto es el número, más fuerte es la tensión.
ADVERTENCIA
Una tensión del hilo superior de nivel 3 es ideal para la mayoría de las tareas de costura.
La tensión del hilo superior solamente es activada cuando se baja el prensatelas.
Existen varias razones por las que se debe regular la tensión. Por ejemplo, la tensión para telas diferentes debe ser también diferente.
La tensión necesaria depende de la solidez y el grosor de la tela, de cuantas capas de tela se desea coser y de que tipo de puntada se elija.
Por favor, preste atención a que las tensiones del hilo superior e inferior sean uniformes ya que en caso contrario se puede arrogazar la tela.
Le recomendamos que realice una costura de prueba sobre un resto de tela antes de cada tarea de costura.
Regulación de la tensión del hilo inferior
La tensión del hilo inferior se tiene que regular raras veces ya que ésta ha sido ajustada por el fabricante para realizar tareas de costura generales.
La tensión del hilo inferior es la correcta si se puede extraer el hilo fácilmente con una pequeña resistencia del carrete.
No obstante, para telas ligeras o gruesas se debe regular el hilo inferior.
La tensión del hilo inferior se ajusta mediante el tornillo de ajuste de la cápsula portacanilla. Para el ajuste utilice el destornillador pequeño suministrado.
Retire la cápsula portacanilla:
Tensión baja:
Girar el tornillo contra el sentido de las agujas del reloj
Tensión elevada:
Girar el tornillo en el sentido de las agujas del reloj.
Comprobar la tensión del hilo inferior
La manera más fácil de comprobar la tensión del hilo inferior consiste en coser una puntada zig-zag mediana sobre la tela que desea coser.
Para ello utilice la aguja y los hilos adecuados.
Será especialmente visible si se utilizan hilos de diferentes colores para el hilo superior e inferior.
Cosa solamente algunas puntadas zig-zag.
La tensión del hilo es la correcta si el hilo inferior no es visible en la cara superior de la tela.
Preste atención a que se cosan siempre puntadas uniformes (véase la figura a la izquierda).
Comprobar la tensión del hilo
El ajuste correcto de la tensión de los hilos superior e inferior debería ser la justa para que los entrelazados de los hilos se encuentren en el centro de la tela.
La tela queda lisa y no forma pliegues.
El hilo superior está demasiado tenso y tira del hilo inferior hacia ar- riba. El hilo inferior aparece en el lado superior de la tela.
Solución:
Bajar la tensión del hilo superior girando el regulador del hilo superior (2) a un número inferior.
El hilo superior está demasiado suelto. El hilo inferior tira del hilo superior hacia abajo. El hilo superior aparece en el lado inferior de la tela.
Solución:
Aumentar la tensión del hilo superior girando el regulador del hilo superior (2) a un número superior.
En ambos casos de costura irregular, tal vez debería regular también la tensión del hilo inferior.
COSER
Aspectos generales
Conecte el interruptor principal (13).
Al terminar las tareas de costura, coloque la aguja siempre en su posición más elevada. Introduzca la tela suficientemente por debajo del prensatelas (26). Deje que los hilos superior e inferior sobresalgan aprox. 10 cm hacia atrás.
Bajar la palanca del prensatelas (15). Mientras sujeta el hilo con su mano izquierda, gire el volante (10) hacia Usted y lleve la aguja al punto de la tela donde desea comenzar a coser.
Accione el reóstato (pedal); cuanto más lo pise, más rápido funciona la máquina. Al coser guíe la tela suavemente con la mano. Cosa algunas puntadas hacia atrás accionando la palanca de coser hacia atrás (12), para fijar las primeras puntadas de la costura.
CONSEJO
Si no está seguro de si, por ejemplo, la tensión del hilo o el tipo de puntada son correctos, haga una prueba de los ajustes en una muestra de tela.
La tela se desliza automáticamente por debajo del prensatelas (26): no se debe sujetar o tirar la tela con las manos sino solamente guiarla ligeramente para que la costura quede en la dirección que Usted desea.
Selección de la aguja adecuada
El número que indica el grosor de la aguja se indica en el vástago.
Cuanto más alto es el número, más fuerte es la aguja.
ADVERTENCIA
No emplee bajo ningún concepto una aguja que está deformada o despuntada.
Elevar y bajar el prensatelas
Al elevar o bajar la palanca del prensatelas (15) la pata prensatelas (26) se eleva o baja.
Para poder utilizar telas más gruesas se puede elevar un poco la pata prensatelas (26) para conseguir un juego adicional.
Protector de los dedos
Este accesorio le protege para que la mano no vaya accidentalmente debajo de la aguja.
Coser hacia atrás
Cosa hacia atrás para reforzar el comienzo y el final de una costura.
- Presione hacia abajo la palanca para coser hacia atrás (12) y manténgala presionada.
- Accione el reóstato (pedal); cuanto más lo pise, más rápido funciona la máquina.
- Si desea volver a cambiar a la puntada hacia delante, suelte la palanca para coser hacia atrás (12).
Retirar la tela de la máquina de coser
Finalice siempre las tareas de coser de forma que la aguja se encuentre en la posición más elevada. Para retirar la tela, eleve la pata prensatelas (26) y retire la tela hacia atrás.
Cambiar la dirección de costura
Si desea cambiar la dirección de costura en las esquinas de la pieza a coser, siga los siguientes pasos:
- Detenga la máquina y gire el volante (10) hacia Usted hasta que la aguja se encuentre dentro de la tela.
- Eleve la pata prensatelas (26).
- Gire la tela alrededor de la aguja para modificar la dirección según desee.
- Vuelva a bajar la pata prensatelas (26) y siga cosiendo.
Cortar el hilo

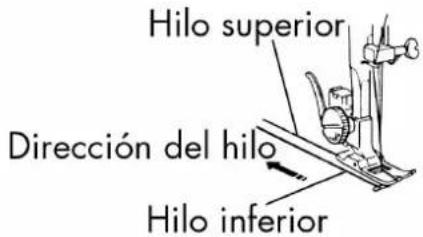

Corte el hilo con el cortador de hilo que hay detrás de la prensatelas (26) o con unas tijeras. Deje que cuelguen aprox. 15 cm del hilo desde el ojo de la aguja.
Botón seleccionador de programa
Con esta máquina de coser dispone Usted de una selección de diferentes puntadas de uso o de adorno. Con el botón selector de programa (6) puede ajustar el tipo de puntada deseada.
- Antes de cambiar el tipo de puntada asegúrese siempre de que la aguja se encuentre en la posición más elevada.
Las letras del botón selector de programa corresponden a las letras que se encuentran encima de las figuras del tipo de puntada.
- Gire el botón selector de programa de tal forma que el tipo de puntada se encuentre en la marca deseada.
CONSEJO
Si la máquina no cosiese según el programa de costura deseado, gire el botón selector (6) una vez completamente; a continuación vuelva al tipo de puntada deseado.
Ajuste de la longitud de la puntada
Con el regulador de longitud de puntada (11) se puede seleccionar la longitud del dibujo de la puntada.
- Gire el regulador de longitud de puntada de tal forma que el número de la longitud de puntada deseada se encuentre en la marca.
- Los números indican la longitud de puntada aproximada en milímetros.
Cuanto menor es el número, más corta es la puntada.
Ajuste del ancho de la puntada
Con el regulador del ancho de la puntada (4) se puede seleccionar el ancho de una puntada zigzag o la de un diseño de la puntad.
- Ajuste 0: Puntada recta.
- Ajuste 1-5: Diferentes anchos de las puntadas de diseño.
ADVERTENCIA
Si se utiliza la aguja gemela coloque el ancho de la puntada a máximo 3. En caso de un ajuste superior las agujas podrían romperse.
Tipos de puntada (programas)
Los tipos de puntada se ajustan mediante el botón selector de programa (6). Preste siempre atención a que la aguja se encuentre en la posición más elevada antes de realizar un cambio de tipo de puntada.
Antes de cada aplicación de un programa de puntada realice una prueba de costura en una muestra de tela.
ADVERTENCIA

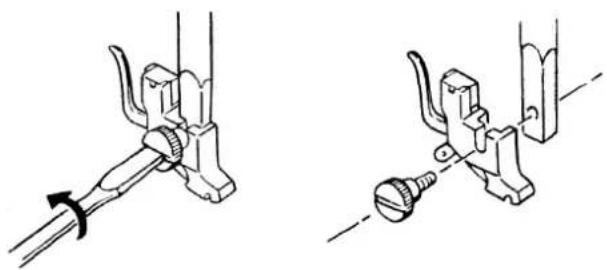

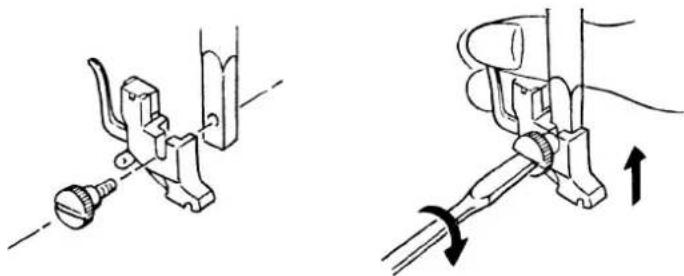

Para colocar o retirar la pata prensatelas, rogamos que lea página 31.
Puntada recta
Apropiada para coser de forma general o para pespuntear.
Prensatelas:.....suela estándar
Programa:.... A
Longitud de puntada: 1 a 4
Ancho de la puntada:....0
La puntada zig-zag es una de las puntadas más utilizadas. Esta puntada permite muchas posibilidades de aplicación, como p.ej., ribetear, coser aplicaciones y monogramas.
Antes de utilizar la puntada zig-zag, cosa unas puntadas rectas para reforzar la costura.
Prensatelas: ...... suela estándar
Programa: ...... A
Longitud de puntada:....0,5 hasta 4
Ancho de la puntada: 1 hasta 5
Si utiliza una aguja gemela, utilice solamente los programas de punto B y C.
CONSEJOS PARA PUNTADAS ZIG-ZAG
Para conseguir mejores puntadas zig-zag, la tensión del hilo superior debe ser más suelta que en el caso de las puntadas rectas.
Se debería poder ver ligeramente el hilo superior en la cara inferior de la tela.
Puntada de satín
La llamada puntada de satín es una puntada zig-zag muy ajustada; es especialmente adecuada para aplicaciones, monogramas y diferentes puntadas de adorno.
Selección de programa como en caso de la puntada zig-zag normal.
Prensatelas: ...... suela estándar
Programa: A
Longitud de puntada:....0,5 hasta 2
Ancho de la puntada: 1 hasta 2
CONSEJO
Siempre que desee utilizar esta puntada, debería tener en cuenta que la tensión del hilo superior estuviese ligeramente suelta. Cuanto más ancha deba ser la puntada, más suelta debería estar la tensión del hilo superior. Al coser telas muy finas o suaves se debería colocar papel fino debajo de la tela y coserlo juntamente con la tela. Así se evita la omisión de puntadas y que la tela se arregace.
Zigzag con tres puntadas
Con este tipo de puntada se pude sobrecoser los bordes rudos.
Prensatelas: ...... suela estándar
Programa: B
Longitud de puntada:.... 1 hasta 3
Ancho de la puntada: 3-5
Dobladillo ciego
Prensatelas: ...... suela estándar
Programa: C
Longitud de puntada:.... 1 hasta 3
Ancho de la puntada: 3-5
Puntada invisible
Referente al denominado ribeteo invisible
Prensatelas:..... suela estándar
Programa: D
Longitud de puntada:....1 hasta 3
Ancho de la puntada: 5
Utilice el mismo color de hilo que el de la tela.
En caso de telas muy ligeras o transparentes utilice un hilo de nylon transparente.
• Doble la tela como se indica en la figura.
- Cosa el pliegue como se indica. La puntada recta debería encontrarse sobre el dobladillo, y las puntas de las puntadas zig-zag solamente deberían penetrar en el pliegue superior de la tela.
- Ahora retire la tela de la máquina y alísela.
La tela desdoblada muestra ahora una puntada invisible en el dobladillo.
Utilice estos tipos de puntada para coser telas elásticas o genero tejido, coser cintas de goma, etc.
La triple puntada elástica da una costura recta especialmente sólida, p.ej., para costuras de la entrepierna, insertos para mangas, fundas para edredones, etc.; es treces veces más fuerte que una costura normal y también mucho más elástica. Gracias a ello se puede extender esta costura junto con la tela sin que el hilo se rompa.
Prensatelas:..... suela estándar
Programa: E
Longitud de puntada: 4
Ancho de la puntada: 0 hasta 5
Coser todos los tipos de telas elásticas
Utilice un hilo sintético. Con él la costura se hace casi invisible.
Juntar cosiendo dos piezas de tela (roturas)
Con la puntada elástica se pueden unir dos cantos abiertos.
- Coloque los dos bordes de tela debajo de la pata prensatelas. Preste atención a que los dos bordes queden juntos y que la aguja penetre a la derecha e izquierda de forma uniforme.
Coser cintas elásticas
- Coloque la cinta elástica sobre el punto deseado.
- Coser la cinta elástica con la puntada elástica, tirando de la cinta con las manos por delante y por detrás de la pata prensatelas. Cuanto más fuerte es la tensión, más comprimido será el frunci-do.
Se puede aplicar la puntada de rombo de uso múltiple y de forma decorativa, p.ej., para coser encajes o cintas elásticas o para coser sobre material elástico.
Prensatelas: ...... suela estándar
Programa: F
Longitud de puntada:....4
Ancho de la puntada: 5
Le rogamos que para trabajos de rombo tenga en cuenta lo siguiente:
Frunza el material a coser de forma uniforme.
Debajo de los francidos coloque una cinta de tela estrecha y sobrecósala con una puntada de rombo.
Termine de coser el trabajo de rombo antes de introducir la pieza así adornada en toda la prenda.
En caso de telas muy ligeras se puede obtener el mismo efecto, devanando un hilo elástico sobre el carrete.
Puntada de sobrehilado-overlock
Esta puntada es especialmente adecuada para coser y remendar jer- séis y chándales. Esta puntada es decorativa y útil. Consiste en líneas laterales lisas con uniones transversales y es totalmente elást- tica.
Prensatelas: ....suela estándar
Programa: G
Longitud de puntada:....4
Ancho de la puntada: 5
Coloque el borde de la tela debajo de la pata prensatelas de tal manera que la aguja cosa puntadas rectas con la desviación derecha y justo toque el borde de la tela; y de tal manera que se cosa con la desviación izquierda una puntada zig-zag.
Puntadas de bordado de adorno
Los programas H hasta R ofrecen una gran variedad de puntos de adorno.
Prensatelas: ...... suela estándar
Longitud de puntada programas H hasta K:....4
Longitud de puntada programas L hasta R: ..... 0,25 hasta 1
Ancho de la puntada: 5
La costura curvada (programa N) por ejemplo, es ideal para coser diseños decorativos de manteles, servilletas, puños, etc.
0jales
CONSEJO
Para encontrar la longitud de puntada adecuada se recomienda co-ser una muestra de ojal sobre un resto de tela.
Prensatelas: ...... suela ojales
Programa:....S hasta U
Longitud de puntada:....0,25 hasta 1
Ancho de la puntada: 5
- Coloque la suela y la aguja en su posición más elevada. Sustituya la pata por la suela ojales.
- Marque sobre la tela la longitud de ojal deseada donde desea co-ser el ojal; utilice un lápiz o tiza de costura.
Si cose una tela muy fina o materiales sintéticos, disminuya la presión de la suela y cosa sobre un trozo de papel para evitar que el hilo se enrede.
- Seleccione mediante el botón selector de programa (6) el programa S, para coser el nervio izquierdo.
- Introduzca el hilo superior a través de la abertura dela suela de ojales y tire de ambos, el hilo superior e inferior hacia el lado izquierdo. Baje la suela y cosa lentamente hasta que se haya alcanzado la longitud deseada del nervio lateral.
- Eleve la aguja a su posición más alta y cambie al programa T para el nervio inferior.
- A continuación cosa algunas puntadas del nervio inferior.
- Vuelva a elevar la aguja a su posición más elevada y cambie al programa U para el nervio derecho.
- Ahora cosa el nervio lateral derechocon exactamente la misma longitud que en el lado izquierdo.
- Sitúe la aguja en su posición más elevada y vuelva a seleccionar el programa T para el nervio superior.
- A continuación cosa, como en el caso del nervio inferior, también el nervio superior con algunas puntadas.
- Al final se recomienda poner la longitud de puntada a "0" y seguir cosiendo algunas puntadas para que los hilos se anuden mejor y el ojal no se deshilache tan rápidamente.
- Al final corte la tela entre las costuras con la cuchilla para descoser suministrada. Actué cuidadosamente para no dañar ninguno de los nervios.
CONSEJO
Para evitar cortar el nervio superior se recomienda colocar un alfiler delante del nervio.
Con la pata prensatelas de color azul transparente se pueden coser botones, corchetes y ojetes.
Seleccione con el botón selector de programa (6) una anchura de la puntada zig-zag que corresponda a la distancia de los ojales.
- Para estas tareas coloque la placa de zurcir; así evitará que la tela se desplace. Véase el montaje de la placa de zurcir página 26
- Baje la pata prensatelas y coloque el botón entre la tela y la suela de tal forma que la puntada zig-zag pueda penetrar en los agujeros del botón, como se indica en la figura.
- Compruebe la posición correcta del botón girando el volante (10) manualmente. La aguja debe penetrar exactamente en los agujeros del botón para evitar un desperfecto de la aguja. En caso necesario modifique el ancho de la puntada zig-zag.
- Cosa a baja velocidad de 6 a 7 puntadas por agujero.
En caso de botones con 4 agujeros se desplaza la tela con el botón: entonces se cose también de 6 a 7 puntadas en los demás agujeros. Después de retirar la tela, lleve el hilo superior cortado generosamente a la parte inferior de la tela y átelo ahí con el hilo inferior.
Coser botones con tallo
En caso de materiales gruesos se necesita frecuentemente un tallo en el botón.

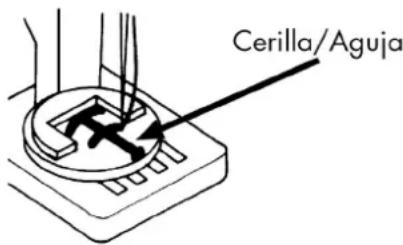

- Coloque un alfiler o en caso de un tallo más fuerte una cerilla sobre el botón y proceda como si cosiera un botón normal.
- Retire la pieza de la máquina después de aprox. 10 puntadas.
- Retire el alfiler o la cerilla de la pieza.
- Deje el hilo superior un poco más largo, enhébrelo en el botón y devánelo varias veces alrededor del tallo que se ha creado; a continuación llévelo a la parte inferior de la tela y átelo con el hilo inferior.

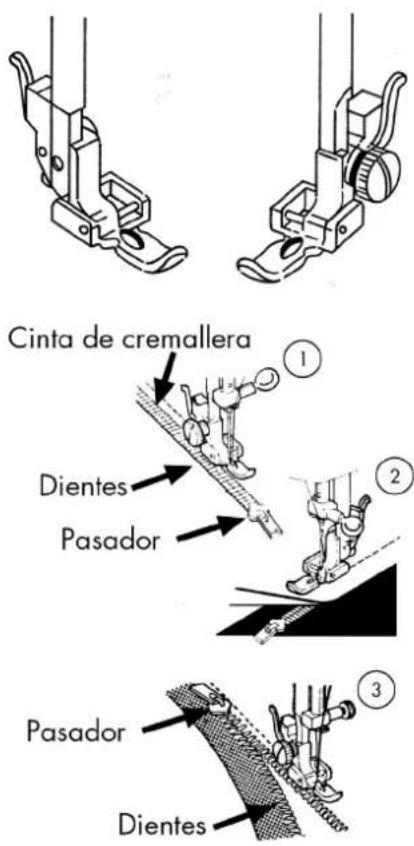

Coser cremalleras
Utilice la suela cremalleras.
En función del lado de la cinta de la cremallera se vaya a coser, el prensatelas debe descansar siempre sobre la tela.
Por esta razón el prensatelas se fija bien en la parte izquierda o de- recha y no en el centro como con los demás prensatelas.
- Coloque el prensatelas y la aguja en su posición más elevada para poder cambiar el prensatelas.
- Hilvane la cremallera sobre la tela y coloque la pieza en la posición adecuada debajo de la suela.
- Para coser el lado derecho de la cremallera, fije la suela cremallera de tal forma que la aguja cosa sobre el lado izquierdo (1).
- Cosa sobre el lado derecho de la cremallera, acercando la costura tanto como sea posible a los dientes. (1)
- Fije la cremallera cosìéndola con un nervio de aprox, 0,5 centímetros por debajo de los dientes.
- Para coser el lado izquierdo de la cremallera, cambie la posición de la suela en el soporte del prensatelas.
- Cosa de la misma manera que en el lado derecho de la cremallera (2).
- Antes de que la suela alcance el pasador de la cinta de la cremallera, eleve la suela y abra la cremallera, cuando la aguja esté dentro del material. (3)
Coser cordones
Con la suela para cremalleras se pueden coser fácilmente cordones, tal como se indica en la figura.
- Doble la tela una vez para que se forme un túnel para tirar del cordón y a continuación cosa al lado del cordón, debiendo encontrase la suela para cremalleras detrás del cordón.
Hacer dobladillos
Con la suela para dobladillos/dobladillos enrollados se pueden hacer sin ningún problema dobladillos en materiales finos y medianos, p.ej. en blusas, paños de seda y volantes. Al hacer dobladillos con la suela para hacer dobladillos enrollados se pueden asegurar los bordes contra deshilachados y se crean bordes limpios y resistentes.
- Coloque la suela y la aguja en su posición más elevada y a continuación sustituya la suela existente por la suela para dobladillos.
- Doble el principio del dobladillo en un pliegue doble de aprox. 2 mm hacia dentro.
- Este dobladillo se introduce en la rosca de la suela para dobladillos enrollados.
- Cosa cuidadosa y lentamente algunas puntadas; lo mejor es que lo haga girando el volante (10).
- En cuanto el principio del dobladillo se haya introducido en la suela, comience a coser cuidadosamente el dobladillo.
- Mantenga el borde de la tela siempre un poco por encima del lado de la suela para evitar que la tela salga de la rosca.
- Preste atención para que la tela no se introduzca por debajo del lado derecho de la suela.
CONSEJO
Sujetando el extremo de la tela ligeramente oblicua, el dobladillo podrá entrar con más facilidad en la suela para dobladillos.
Antes de coser fije el dobladillo con unos alfileres o planche el principio del dobladillo.
Este trabajo requiere materiales adecuados y también algo de experiencia para obtener resultados óptimos.
Zurcir
En algunos trabajos de costura, p.ej., coser botones, corchetes y ojetes, así como para zurcir y bordar, no debe realizarse ningún transporte automático del material a coser, sino que uno mismo debe poder controlar el transporte del material.
En estos casos se debe montar la placa de zurcir suministrada como accesorio.
- Coloque la palanca del prensatelas (15) hacia arriba y lleve la aguja girando el volante (10) hacia la posición más elevada.
- Ahora presione los dos pasadores de la placa de zurcir para que entren en las aberturas de la placa de puntada (19) hasta que encajen, como se indica en fig. 1 y 2.
- Para volver a retirar la placa de zurcir, solamente hace falta levantar las esquinas.
Zurcir
- Retire el soporte del prensatelas y elija la tensión normal del hilo inferior.
La tensión del hilo superior debería ser un poco más floja de lo normal.
En caso necesario, debajo del lugar defectuoso se puede poner un trozo de tela.
- Coloque la pieza debajo de la aguja y baje la palanca del prensatelas (15) para que la tensión del hilo se haga efectiva.
- Al empujar manualmente la tela hacia atrás y delante se comienza a coser lentamente.
- Repita este proceso tantas veces como sea necesario hasta que el punto defectuoso se haya llenado con puntadas paralelas.
- Si fuera necesario, se puede volver a zurcir en dirección transversal, como se hace zurciendo manualmente.
CONSEJO
La tela debe estar bien tensada al zurcir. Si el punto defectuoso es grande, se recomienda tensar la pieza en un bastidor para bordados (adquirible en el comercio especializado).
Bordar
Aspectos generales
Retire el soporte del prensatelas, coloque la placa de zurcir y selec- cione la tensión normal del hilo inferior.
La tensión del hilo superior debe estar ajustada lo suficientemente suelta para que el hilo inferior no pueda ser llevado al lado derecho de la tela.
- Fije la tela en el bastidor de bordar (de venta en comercios especializados).
- Baja el prensatelas para que la tensión del hilo se haga efectiva.
- Sujete el bastidor de bordar con su mano mientras está cosiendo el dibujo deseado. No mueva la tela sino siempre el bastidor de bordar.
ADVERTENCIA
No acerque demasiado sus dedos a la aguja.
CONSEJO
Le recomendamos dibujar el motivo de bordado deseado con lápiz o tiza (se vende en comercios especializados) en el lado derecho de la tela.
Coser con una aguja gemela
La aguja gemela se vende en comercios especializados bien surtidos. Al comprarla preste atención a que la distancia entre las dos agujas no sobrepase los 2,5 mm.
Con la aguja gemela se puede realizar preciosos diseños de dos colores si al coser se utilizan hilos de diferentes colores.
ADVERTENCIA
Utilice sólo la puntada recta o la puntada zigzag con la aguja gemela.
Coloque el ancho de la puntada a máximo 3.
Con otros programas o un ancho de puntada superior las agujas pueden doblarse o romperse.
- Coloque la aguja gemela de la misma forma como se coloca una aguja sencilla (véase página 30).
- Coloque dos carretes de hilo igual de llenos en los portacarretes extensibles (7).
- Asegúrese de que ha colocado los dos discos de fieltro, suministrados con el accesorio, en los dos portacarretes (7).
- Enhebre los dos hilos a través del soporte del hilo como en caso de un hilo solo.
- En los discos tensores del hilo superior conduzca los dos hilos a través de los discos; tenga en cuenta que uno de los hilos se mueve a la derecha del disco central y el segundo hilo a la izquierda del mismo.
- Introduzca los dos hilos en la guía de hilos.
- En los ojos de la aguja, enhebre uno de los hilos a la derecha y el otro a la izquierda.
ADVERTENCIA
Para coser una esquina con la aguja gemela retire la aguja de la tela porque en caso contrario la aguja gemela podría romperse o deformarse.
Coser con el brazo libre
El brazo libre (16) le da la posibilidad de coser más fácilmente piezas con forma de tubo; esta función es muy útil para coser p.ej. mangas y perneras.
Se puede convertir fácilmente la máquina de coser en una máquina de brazo libre, retirando la base plana desmontable con la caja de accesorios de la máquina de coser.
En caso de las siguientes tareas de costura, el brazo libre (16) es especialmente de gran ayuda:
- Arreglar codos y rodillas de prendas.
- Coser mangas, especialmente en caso de prendas pequeñas.
- Aplicaciones, bordados o hacer dobladillos de bordes, puños y perneras.
- Coser pretinas de cinturas en faldas o pantalones.
La guía de bordes
La guía de bordes le ayuda a realizar costuras rectas y paralelas a lo largo de bordes de tela.
- Introduzca suavemente el tornillo moleteado de la guía en el agujero de rosca interior a la derecha del lado de la placa de puntada (19).
- Ajuste el dispositivo de guía a la distancia deseada y apriete el tornillo.
Para su ayuda en la placa de puntada (19) se encuentran algunas líneas de guía.
La guía para enguatar
- Introduzca la guía para enguatar debajo del muelle de apriete en la cavidad prevista.
- Dibuje primero la primera costura con tiza y cósala.
- Con ayuda de la guía para enguatar se cose la segunda costura de forma paralela a la primera.
- Se puede regular la distancia de las costuras ajustando la guía en dirección de la flecha.
En todos los trabajos de mantenimiento, limpieza y de recambio desconecte siempre primero la máquina y desenchúfela.
Cambiar la lámpara de coser
La lámpara de coser se enciende y se apaga mediante el interruptor principal (13).
- Abrir la tapa frontal (21).
- Ahora se puede girar la tapa frontal (21) hacia la izquierda.
- Ahora cambie la lámpara.
- Cierre la tapa frontal (21) y atorníllela firmemente.
ADVERTENCIA
La potencia máxima permitida de la lámpara es de 15 vatios. Las bombillas se adquieren en el comercio especializado.
Cambiar la aguja
- Gire el volante (10) hacia Usted hasta que la aguja se encuentre en su posición más elevada.
- Afloje el tornillo que sujeta la aguja girándolo hacia Usted.
- Retire la aguja del portaagujas.
- Introduzca la nueva aguja con el lado plano hacia atrás. Empuje la aguja hacia arriba hasta el tope.
- Vuelva a apretar el tornillo del portaagujas.
ADVERTENCIA
Las agujas se adquieren en el comercio especializado.
Para la información acerca de la denominación de tipo y grosor, le rogamos que consulte la tabla de telas, hilos y agujas en página 40.
Retirar y colocar la pata prensatelas
Retirar
- Gire el volante (10) hacia Usted hasta que la aguja se encuentre en su posición más elevada.
- Eleve el prensatelas subiendo la palanca del prensatelas (15).
- Al subir la palanca del prensatelas, detrás del soporte del prensatelas, el prensatelas se cae.
- Coloque la pata prensatelas de tal forma que el perno de la pata descanse directamente debajo de la ranura del soporte de la pata. Baje la palanca del prensatelas (15).
- Ahora empuje la palanca de desenganche del prensatelas hacia arriba. El prensatelas se engancha ahora automáticamente.
Retirar y colocar el soporte de la pata prensatelas
No en necesario retirar el soporte para el prensatelas, excepto si desea Usted zurcir, bordar u obtener más espacio para limpiar el transportador de la tela (27).
Retirar
- Coloque la aguja en su posición más elevada, girando el volante (10) hacia Usted y coloque la palanca del prensatelas (15) hacia arriba.
- Retire la pata del soporte y afloje el tornillo del soporte del prensatelas mediante el destornillador suministrado.
- Coloque la aguja en su posición más elevada, girando el volante (10) hacia Usted y coloque la palanca del prensatelas (15) hacia arriba.
- Si ahora se inserta el soporte para el prensatelas, empújelo tanto como sea posible hacia arriba y apriete el tornillo del soporte para el prensatelas mediante el destornillador suministrado.
Cuidado de la máquina de coser
La máquina de coser es un producto de mecánica de precisión y necesita un cuidado periódico para poder funcionar siempre a la perfección.
Este cuidado lo puede realizar Usted mismo.
Cuidado significa principalmente: Limpiar y lubricar.
ADVERTENCIA
Para la lubricación emplee solamente aceites especiales para máquinas de coser de la mejor calidad ya que otros aceites no son adecuados.
Observe que después de la lubricación se pueden encontrar residuos dentro del aparato. Para eliminar dichos residuos, cosa algunas puntadas en una pieza de muestra u otro resto de tela. Así evitará ensuciar el material que desee coser.
Limpiar la carcasa y el reóstato (pedal)
Antes de limpiar el aparato, desconéctelo de la red.
Para limpiar la carcasa y el reóstato (pedal), emplee un paño seco y suave. Evite emplear detergentes y productos químicos de limpieza, puesto que podrían dañar las superficies y las inscripciones del aparato.
Limpiar el transportador
Para garantizar una costura perfecta es necesario mantener siempre limpios los dientes del transportador de tela.
- Retire la aguja y el prensatelas (véase página 30 y siguiente).
- Desatornille los tornillos de la placa de puntada (19), para retirar ésta de la máquina.
- Retire con un cepillo el polvo y restos de hilo de los dientes del transportador.
• Vuelva a colocar la placa de puntada (19).
Limpiar y lubricar la carcasa del carrete
- Coloque la aguja en su posición más elevada; en caso contrario no se puede retirar la lanzadera.
- Retire la cápsula portacanilla:
- Gire la palanca de resorte hacia fuera, como se indica, y retire el anillo de la lanzadera.
- Retire la lanzadera sujetando el pestillo en el centro de la lanzadera.
- Retire todas las partículas sucias del anillo de la órbita de la lanzadera y lubrique las piezas con un paño.
- Introduzca de una a dos gotas de aceite en la órbita de la lanzadera, como se indica.
- Ahora vuelva a montarlo todo en orden inverso.
Su máquina ya ha sido lubricada en fábrica y está lista para el servicio.

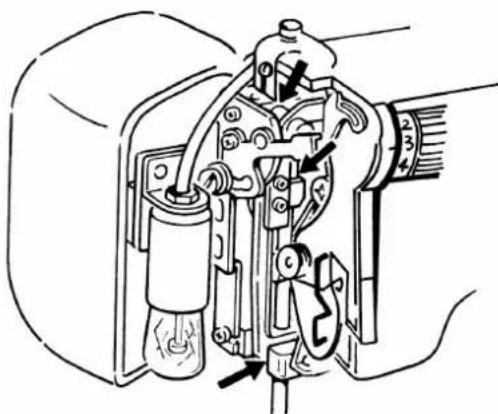

Lubricar la máquina detrás de la tapa frontal
Los puntos a lubricar están marcados con flechas en la figura. Antes de lubricar se debería limpiar estos puntos. Aplique sobre estos puntos una o dos gotas de un buen aceite para máquinas de coser.
Si la máquina no funciona perfectamente, tras haber estado en servicio durante un largo periodo de tiempo, deje que la máquina lubricada marche con rapidez, con la tapa frontal cerrada (21) durante algunos minutos.
No olvide primero coser sobre un resto de tela, para que se absorba el aceite que pueda salir.
CONSEJO
Según la frecuencia de uso se debería lubricar esta parte de la máquina más frecuentemente.
Desmontaje de la tapa posterior de la carcasa
- Empuje la palanca de la pata prensatelas (15) hacia arriba, abra la tapa frontal (21) y afloje el tornillo (A).
Ya que los tornillos A, B y C son diferentes, guárdelos siempre por separado.
- Retire la base plana desmontable y abra la tapa de la cápsula portacanilla (18).
- Tumbe la máquina con el lado posterior hacia arriba y desatornille los cuatro tornillos (B) y los dos tornillos (C) del fondo, como se indica.
• Vuelva a poner la máquina de pie.

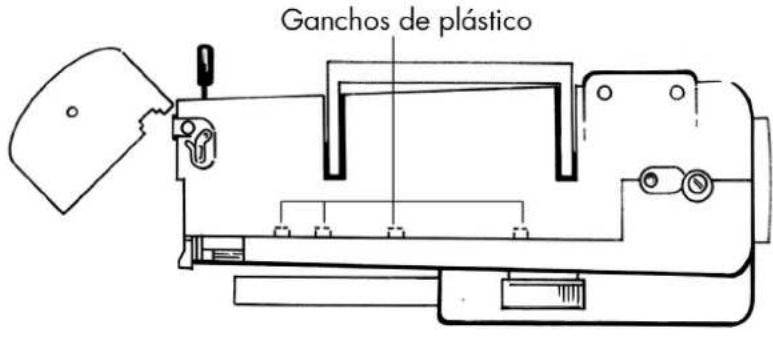

- Ahora solamente unos pequeños ganchos de plástico internos sujetan la tapa posterior, como se indica.

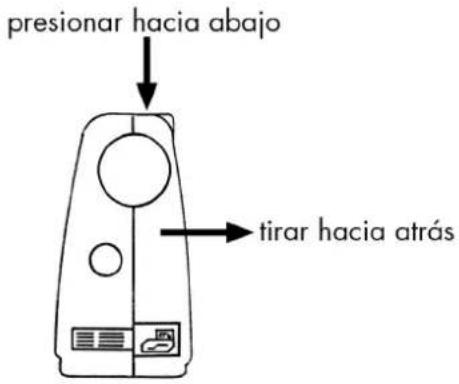

- Ahora empuje cuidadosamente hacia abajo el borde superior de la tapa posterior (ahí donde se encuentran los ganchos) con la mano.
- Ahora retire la tapa posterior, tirando hacia fuera.
Lubricar la parte superior e inferior de la máquina
Los puntos a lubricar están marcados con flechas en la figura. Antes de lubricar se debería limpiar estos puntos. Aplique una o dos gotas de un buen aceite para máquinas de coser sobre estos puntos.
Los puntos marcados con flechas solamente deben ser lubricados pocas veces, aprox. cada dos o tres meses según la frecuencia de uso.
Montaje de la tapa posterior de la carcasa
- Vuelva a colocar la tapa posterior y preste atención a que encaje.
- Ponga la máquina ahora sobre su lado frontal y vuelva a atornillar los tornillos A; B y C.
- Cierre la tapa de la cápsula portacanilla (18) y la tapa frontal (21).
- Al final vuelva a insertar la tapa de la carcasa para el reóstato y empújela hasta que encaje.
ADVERTENCIA
Para hacer el montaje más fácil, preste siempre atención a que la palanca del prensatelas (15) se encuentre arriba y que la tapa de la cápsula portacanilla (18) quede abierta.
La tapa de la carcasa del enchufe del reóstato está ahora insertada.
Tapa de la caja del tomacorriente
AVERÍAS
En caso de producirse averías, le rogamos que lea las instrucciones de funcionamiento, para cerciorarse de haber observado correctamente todas las indicaciones.
Solamente si ninguna de las soluciones mencionadas tiene éxito, contacte con nuestro servicio postventa.
| Fallos Causa página | ||
| La máquina no marcha libremente Se de | be lubricar la máquina página 34 | |
| En la lanzadera hay polvo e hilos página 34 | ||
| En los dientes del transportador se encuentran restos | página 34 | |
| Se ha utilizado un aceite incorrecto y la máquina está obstruida | página 34 | |
| El hilo superior se rompe La máquina no | no está bien enhebrada página 12 | |
| La tensión del hilo es demasiado alta página 15 | ||
| La aguja está deformada o despuntada página | 17 | |
| El grosor del hilo no es el adecuado para la aguja | página 17 | |
| La aguja está mal fijada página 30 | ||
| La tela no está tirada hacia atrás en el extremo de la costura | página 18 | |
| La placa de puntada, la bobina o el prensatelas están dañados | ||
| El hilo inferior se rompe El hilo inferior se | se enreda por un carrete mal devanado | página 9 |
| El hilo inferior no se encuentra debajo del muelle de tensión en la cápsula portacanilla | página 9 | |
| La aguja se rompe Se ha colocado mal | la aguja página 30 | |
| La aguja se ha deformado página 17 | ||
| La aguja es demasiado fina | página 17 | |
| Durante la costura se tira de la tela | página 18 | |
| Un nudo en el hilo | página 12 | |
| Con agujas gemelas: El ancho de la puntada es superior a 3 o se ha utilizado un programa especial. | página 28 | |
| La máquina omite puntadas | Se ha colocado mal la aguja página 30 | |
| Se ha enhebrado mal la aguja | página 15 | |
| La aguja y/o el hilo no se ajustan a la tela | página 40 | |
| La tela es demasiado gruesa o dura | página 40 | |
| Durante la costura se tira de la tela | página 18 | |
| La costura se frunce o arregaza La tensión del hilo superior es demasiado fuerte | página 15 | |
| Se ha enhebrado mal la máquina página 12 | ||
| La aguja es demasiado grande para la tela página 40 | ||
| El hilo forma bucles La tensión del hilo no está regulada página 15 | ||
| El hilo superior no está bien enhebrado y/o el hilo inferior no está bien devanado | página 9 | |
| El grosor de los hilos no es el adecuado para la tela | página 40 | |
| La tela marcha con irregularidades La longitud de puntada se encuentra en “0” página 19 | ||
| Se encuentran restos de hilo en la lanzadera página 33 | ||
| La máquina no marcha La máquina de coser no está bien conectada o el enchufe no tiene corriente | página 8 | |
| Se encuentran restos de hilo en la lanzadera página 33 | ||
| El interruptor del volante se encuentra en el símbolo de la canilla. | página 9 |
E
TABLA DE TELAS, HILOS Y AGUJAS
Generalmente se utilizan hilos y agujas finos para la costura de telas finas e hilos y agujas más fuertes para telas gruesas. Compruebe siempre el grosor del hilo y de la aguja sobre un resto de aquella tela que desea coser. Utilice el mismo hilo para la aguja y el carrete. Si cose encima de tela fina o si cose costuras sintéticas elásticas, utilice agujas con un vástago azul (de venta en comercios especializados). Estas agujas evitan la omisión de puntadas.
| Grosor de la tela | Tipo de tela Hilo Aguja | Longitud de puntada | Tensión del hilo superior | |||
 |  | Puntada recta | Zig-zag |  | ||
 | ||||||
Telas finas Nylon  | Batista Velo | 80 Algodón | 65 1 - 3 1 | -4 |  | |
| Jersey 60 | Material sintético | |||||
| Seda | 50 Seda | |||||
| Lana Seda | 50 Seda sintética | 75 | ||||
telas de grosor mediano  | Percal Piqué Lino | 60 - 80 Algodón | 75 - 90 0,5 - 3 0,5 - 4 |  | ||
| Jersey 60 | Material sintético | 75 | ||||
| Gabardina | 50 Seda | |||||
Telas gruesas Tejido jeans  | Tejido jeans Tela de abrigo | 50 Algodón | 75 - 90 0,5 - 3 0,5 - 4 |  | ||
| Jersey 50 | Material sintético | |||||
| Lana Tweed | 50 Seda | |||||
ELIMINACIÓN
Embalaje
Su máquina de coser está embalada para protegerla contra eventuales daños durante el transporte. Los embalajes son materias primas y por ello son reutilizables o aptos para ser devueltos al ciclo de reciclaje de materias primas.
Aparato
No tire bajo ningún concepto su máquina de coser al final de su vida útil a la basura doméstica normal. Consulte en su ayuntamiento o autoridad local la posibilidad de una eliminación apropiada y respetuosa con el medio ambiente.
ESPECIFICACIONES TÉCNICAS
Máquina de coser
Tensión nominal: 230 V \~ 50 Hz
Absorción nominal de corriente: total 75 vatios
Motor: 60 vatios
Lámpara: 15 vatios
Tamaño de rosca E14
Reóstato (pedal)
Tipo: KD 2902
Tensión nominal: 220 V -240 V \~ 50 Hz
Clase de protección II
¡Las especificaciones técnicas están sujetas a cambios sin previo aviso!
ÍNDICE DE PALABRAS CLAVE
A
Aguja 17, 30
Aguja gemela 28
Ajuste de la longitud de la puntada 19
Ajuste del ancho de la puntada 19
Alzador de hilo 13
Anillo de la órbita de la lanzadera 33
Averías 38
B
Base plana desmontable 8, 11, 29, 35
Bastidor para bordar 7
Bobina del hilo inferior 9
Bordar 27
Bordar monogramas 28
Botón seleccionador de programa 19
Brazo libre 29
C
Caja de accesorios 7, 8
Cambio de dirección de costura 18
Cápsula portacanilla 33
Carcasa del carrete 33
Colocar la cápsula portacanilla 12
Con 19
Cortar el hilo 18
Coser botones con tallo 24
Coser botones y ojetes 24
Coser cintas elásticas 21
Coser cordones 25
Coser hacia atrás 18
Coser las piezas de tela 21
Coser telas elásticas 21
Cremalleras 25
D
Devanar la bobina del hilo inferior 9
Dobladillo de concha 21
E
El soporte del prensatelas 32
Eliminación 41
Enhebrar el hilo superior 12
Enhebrar la cápsula portacanilla 11
G
Guía de bordes 7, 29
Guía para enguatar 7, 29
H
Hacer dobladillos 25
|
Insertar el prensatelas 31
Insertar el soporte para el prensatelas 32
L
Lámpara de coser 30
Lanzadera 33
Limpieza 33
Lubricar 33, 34, 35
M
Mantenimiento 30
0
Ojales 23
Órbita de la lanzadera 33
P
Placa de zurcir 24, 26, 27
Portacarretes 9
Prensatelas 17, 31
Prensatelas estándar 7
Prensatelas, suela cremalleras 7, 25
Prensatelas, suela ojales 7, 23
Prensatelas, suela para coser botones 7
Protector de los dedos 7, 18
Puntada de pluma 22
Puntada de rombo 22
Puntada de satín 20
Puntada invisible 21
Puntada recta 19
Puntadas de bordado de adorno 22
R
Regulador de tensión del hilo superior 13 Regular la velocidad de costura 8 Reóstato (pedal) 6, 8, 10, 17, 18, 37, 41 Retirar el prensatelas 31 Retirar el soporte para el prensatelas 32 Retirar la cápsula portacanilla 11
s
Sobrecoser aplicaciones 28 Suela dobladilladora 7 suela estándar 19, 20, 21, 22 Suela para dobladillos 25, 26
T
Tabla de agujas 40 Tensión del hilo 15, 16 Tensión del hilo inferior 15, 16 Tensión del hilo superior 15 Transportador 33 Triple puntada recta elástica 22
V
Volumen de suministro 6
Z
Zurcir 26
VISTA GERAL
Material fornecido 6
Pregar fechos de correr 25
Coser bainhas 25
Passajar 26
Bordar 27
Calcador: . . . . . . . . . . . . . . . . . . . . . . calcador padrão
Programa:.... A
Calcador: . . . . . . . . . . . . . . . . . . . . . calcador padrão
Programa: D
Calcador: . . . . . . . . . . . . . . . . . . . . . calcador padrão
Programa:....E
Coser bandas de borracha
Calcador: . . . . . . . . . . . . . . . . . . . . . . . . . calcador para casear
Programa: S a U
Pregar fechos de correr
Utilize o calcador para fechos.
bordo do fecho de correr
Antes de iniciar a limpeza retire a ficha de rede da tomada.
Limpeza do transportador
- Volte a posicionar a máquina.
Calcador para pregar fechos de correr 7, 25
Coser bandas de borracha 21
Material fornecido 6
- Componentes principales
- Mecánica de coser
- ÍNDICE
- Advertencias de seguridad ..... 4
- Aprenda a conocer su aparato 6
- Tareas previas 9
- Ajustes 15
- Coser 17
- Mantenimiento, cuidado y limpieza 30
- Averías 38
- Tabla de telas, hilos y agujas 40
- Eliminación 41
- Especificaciones técnicas 41
- Índice de palabras clave 42
- ADVERTENCIAS DE SEGURIDAD
- Acerca de las presentes instrucciones
- No permita que los niños toquen aparatos eléctricos
- Cable de la toma de corriente y conexión a la red
- Nunca efectúe Usted mismo la reparación del aparato
- Indicaciones básicas
- Manejo seguro del aparato
- Limpieza y protección
- APRENDA A CONOCER SU APARATO
- Volumen de suministro
- Contenido de la caja de accesorios
- Conexiones eléctricas
- Estabilidad de la máquina de coser
- Regular la velocidad de costura
- Colocar y retirar la base plana desmontable
- Caja de accesorios
- TAREAS PREVIAS
- Devanar la bobina del hilo inferior
- Retirar la cápsula portacanilla
- Enhebrar la cápsula portacanilla
- Colocar la cápsula portacanilla
- Enhebrar el hilo superior
- ADVERTENCIA
- Extraer el hilo inferior
- AJUSTES
- Ajuste de la tensión del hilo
- Regulación de la tensión del hilo superior
- Regulación de la tensión del hilo inferior
- Tensión baja:
- Tensión elevada:
- Comprobar la tensión del hilo inferior
- Comprobar la tensión del hilo
- Solución:
- COSER
- Aspectos generales
- CONSEJO
- Selección de la aguja adecuada
- Elevar y bajar el prensatelas
- Protector de los dedos
- Coser hacia atrás
- Retirar la tela de la máquina de coser
- Cambiar la dirección de costura
- Cortar el hilo
- Botón seleccionador de programa
- Ajuste de la longitud de la puntada
- Ajuste del ancho de la puntada
- Tipos de puntada (programas)
- Puntada recta
- CONSEJOS PARA PUNTADAS ZIG-ZAG
- Puntada de satín
- Zigzag con tres puntadas
- Dobladillo ciego
- Puntada invisible
- Coser todos los tipos de telas elásticas
- Juntar cosiendo dos piezas de tela (roturas)
- Coser cintas elásticas
- Puntada de sobrehilado-overlock
- Puntadas de bordado de adorno
- 0jales
- Coser botones con tallo
- Coser cremalleras
- Coser cordones
- Hacer dobladillos
- Zurcir
- Bordar
- Coser con una aguja gemela
- Coser con el brazo libre
- La guía de bordes
- La guía para enguatar
- Cambiar la lámpara de coser
- Cambiar la aguja
- Retirar y colocar la pata prensatelas
- Retirar
- Retirar y colocar el soporte de la pata prensatelas
- Cuidado de la máquina de coser
- Limpiar la carcasa y el reóstato (pedal)
- Limpiar el transportador
- Limpiar y lubricar la carcasa del carrete
- Lubricar la máquina detrás de la tapa frontal
- Desmontaje de la tapa posterior de la carcasa
- Lubricar la parte superior e inferior de la máquina
- Montaje de la tapa posterior de la carcasa
- AVERÍAS
- TABLA DE TELAS, HILOS Y AGUJAS
- ELIMINACIÓN
- Embalaje
- Aparato
- ESPECIFICACIONES TÉCNICAS
- Máquina de coser
- Reóstato (pedal)
- ÍNDICE DE PALABRAS CLAVE
- A
- B
- C
- D
- E
- G
- H
- |
- L
- M
- 0
- P
- R
- s
- T
- V
- Z
- VISTA GERAL
- Coser bandas de borracha
- Pregar fechos de correr
- Limpeza do transportador
Marca : MEDION
Modelo : MD11836
Categoría : Máquina de coser
