FB 86.2 IX - Horno empotrado HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	Hotpoint
Modelo	FB 86.2 IX
Color	Acero inoxidable
Dimensiones útiles (An x Prof x Alt)	43,5 x 40 x 32 cm
Volumen útil	56 litros
Alimentación	230 V ~ 50 Hz, 2800 W
Número de modos de cocción	7 (Tradicional, Repostería, Cocción rápida, Multococción, Pizza, Grill, Gratinado)
Modos de cocción	Tradicional (estático), Repostería (calor rotatorio suave), Fast Cooking (cocción rápida), Multococción (calor rotatorio), Pizza (calor intenso inferior), Grill, Gratinado (grill ventilado)
Programador electrónico	Sí (temporizador, inicio diferido, fin de cocción programada)
Sistema de refrigeración	Ventilador de refrigeración automático
Iluminación interior	Sí (lámpara 25 W, casquillo E14, 300°C)
Accesorios incluidos	Rejilla, bandeja de cocción/grasera, rejillas
Número de niveles de rejilla	5
Puerta desmontable	Sí (para limpieza)
Limpieza	No usar limpiador a vapor; limpiar con agua tibia y detergente suave; evitar abrasivos
Seguridad	Conexión a tierra obligatoria; protección contra sobrecalentamiento; bloqueo infantil (no especificado)
Peso (estimado)	35 kg
Piezas de repuesto originales	Disponibles en los centros de asistencia autorizados
Índice de reparabilidad (no comunicado)	No especificado
Clase energética (no comunicada)	No especificada

Preguntas frecuentes - FB 86.2 IX HOTPOINT

¿Cómo usar el programador electrónico?

El programador permite programar la duración y la hora de fin de cocción. Para usarlo, presione la tecla duración, ajuste el tiempo con las teclas + y -, luego presione la tecla fin de cocción para ajustar la hora deseada. El horno se enciende y se apaga automáticamente.

¿Cuáles son los modos de cocción disponibles?

El horno ofrece 7 modos: Tradicional (estático), Repostería (calor rotatorio suave), Cocción rápida (Fast Cooking), Multococción (calor rotatorio), Pizza (calor intenso inferior), Grill y Gratinado (grill ventilado). Cada modo está adaptado a tipos de platos específicos.

¿Cómo limpiar la puerta del horno?

Para una limpieza profunda, puede desmontar la puerta. Ábrala completamente, levante y gire las palancas sobre las bisagras, luego ciérrela a la mitad y tire hacia usted. Limpie el cristal con productos no abrasivos y seque con un paño suave.

¿Qué hacer si la lámpara interior no funciona?

Desconecte el aparato. Reemplace la bombilla por una nueva resistente a 300°C, de 25W con casquillo E14. Desenrosque la cubierta de vidrio, reemplace la bombilla y vuelva a enroscar la cubierta.

¿Cómo usar el grill?

Coloque los alimentos en el centro de la rejilla en el 3.er o 4.º nivel. Ajuste el termostato en Max (o una temperatura más baja si se desea). Coloque la bandeja de goteo en el 1.er nivel para recoger las grasas. La puerta debe permanecer cerrada.

¿Puedo cocinar en varios niveles a la vez?

Sí, usando los modos Repostería (hasta 3 niveles) o Multococción (2 niveles). Para Multococción, use preferiblemente los niveles 2.º y 4.º contando desde abajo.

¿Cómo ajustar el reloj después de un corte de corriente?

Presione simultáneamente las teclas + y -, luego dentro de 4 segundos, ajuste la hora con las teclas + y -. El reloj parpadea si no está ajustado.

¿Cuál es la potencia eléctrica del horno?

El horno tiene una potencia máxima de 2800 W bajo 230 V~50 Hz. Cumple con las directivas europeas.

¿Cómo evitar que los pasteles se hunda?

Procure no abrir la puerta durante la cocción. Si el pastel se hunde, reduzca la cantidad de líquido o aumente la temperatura 10°C.

¿Dónde encontrar piezas de repuesto originales?

Diríjase exclusivamente a los Centros de asistencia técnica autorizados Hotpoint para obtener piezas de repuesto originales y garantizar la seguridad y eficacia del aparato.

MANUAL DE USUARIO FB 86.2 IX HOTPOINT

Le agradecemos por haber elegido un producto Ariston, seguro y realmente fácil de usar. Para conocerlo y utilizarlo bien y por mucho tiempo, le aconsejamos, antes de utilizar el aparato, leer atentamente las advertencias contenidas en el presente manual, ya que suministran importantes referencias a la seguridad, la instalación, el uso y el mantenimiento. Conserve cuidadosamente este manual para posteriores consultas. Gracias.

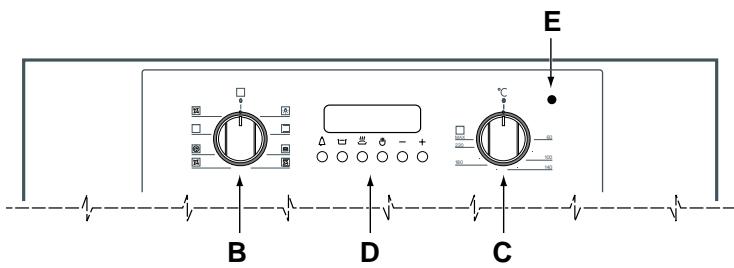

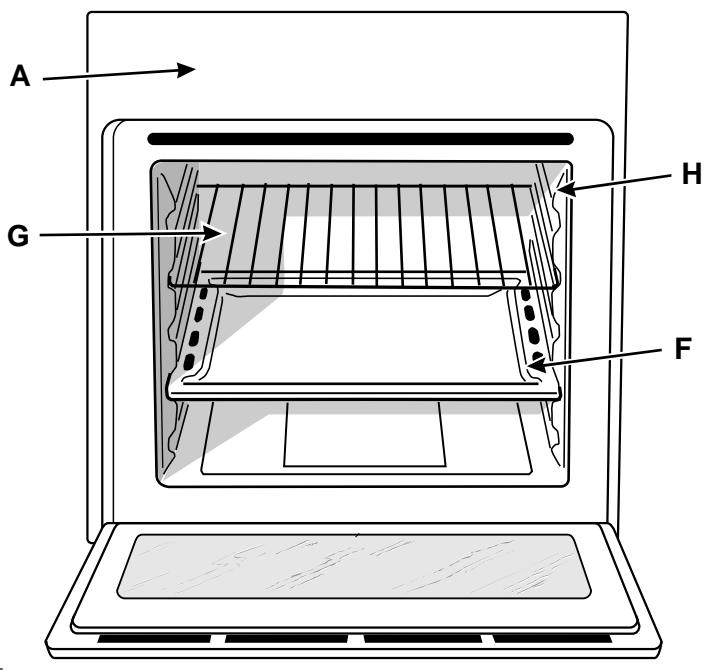

Visto de cerca

A. Panel de mando B. Perilla para selección de las funciones de cocción C. Perilla para la temperatura de cocción D. Programador electrónico (sólo en algunos modelos) - Permite programar cualquier función de cocción fijando la duración y la hora a la que finaliza la cocción. Cumple también una función de control de decibelios. E. Luz indicadora de función del horno (presente solo en algunos modelos) - Si está encendida indica la fase de calentamiento hasta la temperatura seleccionada F. Bandeja o placa de cocción G. Parrilla del horno H. Guías de deslizamiento de bandejas y parrillas

Cómo utilizarlo

El horno 7 Cuochi reúne, en un único aparato, las ventajas de los tradicionales hornos de convección natural: "convencionales" y las de los modernos hornos de convección forzada: "ventilados".

Se trata de un aparato sumamente versátil, que permite elegir, de modo fácil y seguro, entre 7 diferentes métodos de cocción. La selección de las distintas funciones ofrecidas se obtiene utilizando las perillas de selección «B» y del termostato «C» presentes en el panel de mandos.

Ventilación de enfriamiento

Con la finalidad de obtener una disminución de la temperatura externa, algunos modelos están dotados de un ventilador de enfriamiento que se activa automáticamente cuando el horno está caliente.

Cuando el ventilador está en funcionamiento se puede sentir un chorro de aire que sale entre el panel frontal y la puerta del horno.

Nota: Al final de la cocción el ventilador permanecerá en funcionamiento hasta que el horno esté suficientemente frío.

Atención: Cuando se enciende por primera vez, aconsejamos hacer funcionar el horno vacío durante aproximadamente media hora a la temperatura máxima, y con la puerta cerrada. Una vez transcurrido dicho tiempo, apáguelo, abra la puerta del horno y airee el ambiente. El olor que a veces se advierte

durante esta operación es causado por la evaporación de substancias empleadas para proteger el horno durante el lapso de tiempo que transcurre entre la fabricación y la instalación del producto.

Atención: Utilice el primer piso, desde abajo, colocando la bandeja suministrada con el aparato, para recoger jugos y/o grasa, solamente en el caso de cocciones en el grill o con asador automático (presente solo en algunos modelos). Para otras cocciones no utilice nunca el primer piso, desde abajo, y nunca apoye objetos en el fondo del horno, mientras esté cocinando, porque podría causar daños al esmalte. Coloque siempre sus recipientes de cocción (fuentes para horno, películas de aluminio, etc.) sobre la parrilla suministrada con el aparato, ubicada en las guías del horno.

Nota: En los aparatos dotados de programador electrónico, para usar el horno eléctrico pulse la tecla (en el display aparece el símbolo) antes de seleccionar la función de cocción deseada.

La luz del horno

Se enciende girando la perilla «B» hasta el símbolo. Ilumina el horno y permanece encendida cuando se pone en funcionamiento un elemento eléctrico calentador cualquiera del horno.

Horno Tradicional

Posición de la perilla del termostato “C”: Entre 60°C y Max. En esta posición se encienden los dos elementos calentadores inferior y superior. Es el clásico horno de la abuela, pero que se llevó a un excepcional nivel de distribución de la temperatura y de limitación del consumo. El horno Tradicional es insuperable en los casos en que se deban cocinar platos cuyos ingredientes estén compuestos por dos o más elementos que contribuyen a formar un Plato Único, como por ejemplo: coles con costillas de cerdo, bacalao a la española, bacalao seco a la anconetana, medallones de ternera con arroz, etc... Se obtienen excelentes resultados en la preparación de platos a base de carnes de vaca o de ternera como: estofados, gulasch, carnes de animales de caza, pierna y lomo de cerdo, etc... que necesitan de cocción lenta con un constante agregado de líquidos. Sigue siendo el mejor plano de cocción para las tortas, para la fruta y para las cocciones con recipientes tapados, específicos para cocinar al horno. Cuando cocine en el horno Tradicional utilice un solo piso, ya que si se utilizan más, se tendría una mala distribución de la temperatura. Usando los distintos pisos que tiene a disposición podrá balancear la cantidad de calor entre la parte superior e inferior. Si la cocción necesita mayor calor desde abajo o desde arriba, utilice los pisos superiores o inferiores.

Pastelería

Posición de la perilla del termostato “C”: Entre 60°C y Max. Se activa el elemento calentador posterior y junto con el ventilador garantiza un calor delicado y uniforme en el interior del horno. La absorción eléctrica de esta función es sólo de 1600W.

Esta función es aconsejable para la cocción de alimentos delicados, en especial las tortas que necesitan leudado y algunas preparaciones «mignon» en 3 niveles simultáneamente. Algunos ejemplos son: bignè, bizcochos dulces y salados, bizcochitos salados de hojaldre, bizcocho arrollado, trozos de verduras al horno, etc....

Horno «Cocción veloz»

Posición de la perilla del termostato "C": Entre 60 °C y Máx. Se activan los elementos calentadores y también funciona el ventilador, garantizando un calor constante y uniforme en el interior del horno.

Esta función es particularmente aconsejable para cocciones rápidas (sin necesidad de precalentamiento) de alimentos envasados (por ejemplo: congelados o precocidos) y para algunas preparaciones caseras.

En la función "Cocción rápida", los mejores resultados se obtienen realizando un solo nivel (el 2º comenzando desde abajo), ver la Tabla "Consejos prácticos para la cocción".

Horno Multicocción

Posición de la perilla del termostato "C": Entre 60 °C y Máx. Se activan los elementos calentadores y también en configuración el ventilador. Debido a que el calor es constante y uniforme en todo el horno, el aire cocina y dora los alimentos de modo uniforme en todos los puntos. Además, se pueden cocinar simultáneamente comidas diferentes entre sí, siempre que las temperaturas de cocción sean similares. Es posible utilizar hasta un máximo de 2 pisos simultáneamente siguiendo las advertencias contenidas en el párrafo

"Cocción simultánea en varios pisos".

Esta función está particularmente indicada para platos que necesitan un gratinado o para platos que necesitan de una cocción bastante larga, por ejemplo: lasañas, macarrones sazonados, pollo asado con patatas, etc. Se obtienen notables ventajas en la cocción de los asados de carne ya que la mejor distribución de la temperatura permite utilizar temperaturas más bajas que reducen la dispersión de líquidos manteniendo la carne más tierna con una menor pérdida de peso. El horno Multicocción se aprecia particularmente en la cocción de pescados, porque puede cocinarse con muy poco sazonado manteniendo así inalterado su aspecto y sabor.

Postres: resultados seguros se obtienen cocinando tortas con levadura.

La función "Multicocción" se puede también usar para una descongelación rápida de carnes blancas o rojas y de pan, seleccionando una temperatura de 80 °C. Para descongelar alimentos más delicados, puede seleccionar 60 °C o usar sólo la circulación de aire frío ubicando la perilla del termostato en 0 °C.

Horno Pizza

Posición de la perilla del termostato "C": Entre 60 °C y Máx. Se activan los elementos calentadores inferior y circular y también en configuración el ventilador. Esta combinación permite un rápido calentamiento del horno gracias a la notable potencia erogada (2800 W), con un fuerte aporte de calor prevalentemente desde abajo. La función horno pizza es particularmente aconsejable para comidas que requieren una gran cantidad de calor, por ejemplo: la pizza y los asados de grandes dimensiones. Utilizar una sola bandeja o parrilla a la vez; si se utiliza más de una, es necesario intercambiarlas entre sí en la mitad de la cocción.

Grill

Posición de la perilla del termostato "C": Máx.

Se enciende el elemento calentador superior central.

La temperatura elevada y directa del grill permite el inmediato dorado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos internamente. La cocción al grill está particularmente aconsejada para aquellos platos que necesitan de elevada temperatura superficial: bistecs de ternera y vaca, entrecôte, solomillo, hamburguesas, etc...

Algunos ejemplos de uso se encuentran en el párrafo «Consejos prácticos para la cocción».

Gratin

Posición de la perilla del termostato "C": Entre 60°C y 200°C. Se enciende el elemento calentador superior central y se pone en configuración el ventilador.

Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilizando el Gratin se obtienen resultados excelentes en broquetas mixtas de carne y verdura, salchichas, costillas de cerdo, chuletas de cordero, pollo a la diabla, codorniz a la salvia, solomillo de cerdo, etc...

Con los pescados, el Gratin es insuperable en la cocción de lonjas de cherna, de atún, de pez espada, sepias rellenas, etc...

Permite programar la hora o el grill en las siguientes unidades:

comienzo de cocción retardado con duración establecida; comienzo inmediato con duración establecida; - [-] - [-] - [-] - [-]

Función de las teclas:

：cuentaminutos horas, minutos : duración de la cocción ：final de cocción ：conmutación manual : configuración tiempos hacia atrás + : configuración tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de una falta de corriente, el display centellea en: 0.00

• Presionar contemporáneamente las teclas y y posteriormente (dentro de los 4 segundos) con las teclas y seleccionar la hora exacta.

Con la tecla + el tiempo aumenta.

Con la tecla el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repetir completamente las fases descriptas más arriba.
2. Presionar la tecla y posteriormente con las teclas y

+ actualizar la hora.

Después de haber seleccionado la hora, el programador va automáticamente a la posición manual.

Nota: Presionar la tecla para restablecer el funcionamiento manual después de cada cocción "Automática".

Comienzo de cocción retardado con duración establecida

Se debe configurar la duración de la cocción y la hora de final de cocción. Supongamos que el display indique las 10,00 horas

1. Llevar los mandos del horno hasta la referencia y temperatura deseadas (por ejemplo: horno convencional, 200°C).
2. Presionar la tecla y posteriormente (dentro de los 4 segundos) con las teclas y configurar la duración deseada. Supongamos configurar una cocción de 30 minutos; aparece:

Al soltar la tecla, pasados 4 segundos, aparece nuevamente la hora corriente con el símbolo y la palabra auto.

1. Presionar la tecla y posteriormente presionar las teclas y hasta configurar la hora de final de cocción deseada, supongamos las 13,00

1. Al soltar la tecla, en el display, después de 4 segundos

La palabra auto encendida recuerda que se ha realizado la programación de la duración y del final de cocción en la función automática. A partir de este momento, el horno se enciende automáticamente a las 12,30 horas para terminar 30 minutos después. Cuando el horno está encendido aparece la ollita encendida durante toda la cocción. Es posible visualizar, en cualquier tiempo, la duración configurada presionando la tecla; presionando la tecla se visualizará la hora de final de cocción.

Al finalizar la cocción suena una señal acústica; para interrumpirla presionar una tecla cualquiera, con excepción de las teclas y.

Comienzo inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo «Comienzo de cocción retardado con duración establecida») comienza inmediatamente la cocción.

Para anular una cocción ya programada

Presionar la tecla y con la tecla llevar el tiempo a

luego presionar la tecla de función manual y.

Función cuentaminutos

En la función cuentaminutos se configura un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma acústica cuando se vence el tiempo.

Al presionar la tecla aparece:

Luego con las teclas y configurar el tiempo deseado. Al soltar la tecla, el tiempo parte inmediatamente, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener presionando una tecla cualquiera (excepto las teclas y) y se apaga.

Corrección, cancelación de datos

• Los datos configurados se pueden cambiar en cualquier momento presionando la tecla correspondiente y presionando la tecla + o -.
• Cancelando la duración de cocción se obtiene también la cancelación automática del final del funcionamiento y viceversa.
• En el caso de funcionamiento programado, el aparato no acepta tiempo de final de cocción anteriores a los de comienzo de cocción propuestos por dicho aparato.

Antes de efectuar cualquier operación, desconecte el aparato de la alimentación eléctrica.

Para una duración prolongada del horno es indispensable realizar frecuentemente una cuidadosa limpieza general, teniendo presente que:

• Para la limpieza no utilice aparatos a vapor.
• Las partes externas esmaltadas o de acero inoxidable se deben lavar con agua tibia sin usar polvos abrasivos ni sustancias corrosivas que podrían arruinarlas. El acero inoxidable puede quedar manchado. Si las manchas son difíciles de eliminar, use productos específicos que se encontrarán normalmente en el comercio. Se sugiere un enjuague abundante y secado inmediato después de la limpieza.
• El interior del horno se debe limpiar, preferentemente cada vez que se usa, cuando aún está tibio, usando agua caliente y detergente, enjuagando y secando luego cuidadosamente con un paño suave. Evite el uso de detergentes abrasivos (por ejemplo, los polvos, etc.) y de esponjas abrasivas para platos o ácidos (por ejemplo, anticaliza, etc.), porque podrían arruinar el esmalte. Si la suciedad es particularmente difícil de eliminar, use un producto específico para la limpieza del horno, siguiendo las instrucciones contenidas en el paquete.
• Si usa el horno por un tiempo prolongado se podría formar líquido de condensación. Séquelo usando un paño suave.
• Una junta de goma alrededor de la abertura del horno garantiza su correcto funcionamiento. Por lo tanto, controle periódicamente el estado de dicha junta. Si es necesario, límpiela evitando usar productos o elementos abrasivos. Si se encontrara dañada, llame al Centro de Asistencia más cercano. Es aconsejable no usar el horno hasta que no haya sido reparado.
• No revista nunca el fondo del horno con hojas de aluminio, porque la consiguiente acumulación de calor perjudicaría la cocción dañando también el esmalte.
• Limpie el vidrio de la puerta del horno utilizando productos y esponjas no abrasivos y séquelo con un paño suave.

Cómo extraer la puerta del horno

Para realizar una limpieza más profunda es posible extraer la puerta del horno. Proceda del siguiente modo:

• Abra completamente la puerta;
• Alce y gire las palancas ubicadas en las dos bisagras; - agarre la puerta de los dos lados externos, ciérrela lentamente pero no completamente.
• Tire de la puerta hacia usted, extrayéndola de su alojamiento; vuelva a montar la puerta siguiendo el procedimiento descrito arriba pero en sentido contrario.

Reemplazo de la lámpara en la bóveda del horno

• Quite a la cocina la alimentación mediante el interruptor omnipolar utilizado para la conexión a la instalación eléctrica, o desenchúfelo.
• Afloje la tapa de vidrio del portalámparas;
• Desenrosque la lámpara y sustitúyala por una resistencia a alta temperatura (300°C) con las siguientes características:
• Tensión 230/240 V
• Potencia 25 W, casquillo E14
• Coloque de nuevo la tapa de vidrio. Vuelva a darle alimentación a la cocina.

Consejos prácticos para la cocción

El horno ofrece una amplia gama de posibilidades para guisar cualquier comida de la mejor manera. Con el tiempo, el usuario podrá aprovechar muy bien este aparato ideal para la cocina, por lo que las advertencias que damos a continuación son solo sugerencias que podrán ampliarse con la experiencia personal de cada uno.

Precalentamiento

Cuando sea necesario precalentar el horno, en general, todas las veces que se cocinen comidas leudadas, se puede utilizar la función "horno pizza", que permite alcanzar la temperatura deseada en breve tiempo y con bajo consumo.

Una vez colocado en el horno, se puede pasar a la función de cocción más indicada.

Cocción simultánea en distintos niveles.

Si debe cocinar en varios niveles, pulse utilizando la función «pastelería» o la función «Multicocción», que son las únicas que permiten dicha posibilidad.

Para la cocción de comidas delicadas en varios niveles, utilice la función «pastelería», que permite cocinar simultáneamente en 3 niveles (1°, 3° y 5°). Algunos ejemplos se encontrarán en la tabla «Consejos prácticos para la cocción».

Para otros tipos de cocción en varios niveles, utilice la función «Multicocción» teniendo en cuenta las siguientes sugerencias:

• El horno está dotado de 5 niveles. En la cocción ventilada, utilizar dos de los tres niveles centrales; el primero de abajo y el último de arriba son los que reciben directamente el embate de aire caliente, que podría provocar quemaduras a las comidas delicadas.
• Por lo general, utilizar el 2º y 4º nivel desde abajo, colocando en el 2º nivel las comidas que requieren mayor calor. Por ejemplo, cuando se trate de cocción de asados de carne simultáneamente con la de otras comidas, colocar el asado en el 2º nivel, dejando el 4º nivel para los alimentos más delicados;
• Cuando se trate de la cocción simultánea de comidas que tienen tiempos y temperaturas de cocción diferentes, seleccionar una temperatura intermedia entre ellas, colocar en el 4º nivel la comida más delicada y extraer antes del horno la comida con tiempo de cocción más breve; Utilizar la asadora en el nivel inferior y la rejilla en el superior;

Uso de la función «Cocción rápida»

Funcional, veloz y práctica, no solamente para quienes utilizan productos «envasados previamente» (por ejemplo: congelados o precocidos), en la tabla «Consejos prácticos para la cocción» se encontrarán útiles sugerencias.

Uso del grill

El horno 7 Cuochi pone a su disposición 2 posibilidades diferentes de asar, solo y exclusivamente con la puerta del horno cerrada.

Utilice la función "grill" colocando el alimento en el centro de la parrilla (ubicada en el 3º o 4º nivel comenzando desde abajo), debido a que resulta encendida solamente la parte central de la resistencia superior.

Utilice el primer nivel, desde abajo, para colocar en él la bandeja suministrada con el aparato, para recoger jugos y/o grasas.

Cuando se utilice dicha función, se recomienda colocar el termostato al máximo. Pero esto no significa que no se pueda utilizar temperaturas inferiores, simplemente llevando la perilla del termostato hasta la temperatura deseada.

La posición «grill» es muy útil para asados veloces: se distribuye el calor emitido por el grill permitiendo, junto con el dorado superficial, obtener también la cocción de la parte inferior.

Puede usarla también en la parte final de la cocción de los alimentos que necesiten dorado superficial; por ejemplo, es ideal para dorar la pasta al horno, al final de la cocción.

Cuando utilice dicha función, coloque la rejilla en el 2º o 3º nivel comenzando desde abajo (ver la tabla de cocción). Para recoger la grasa y evitar la formación de humo, coloque una bandeja en el 1er nivel, desde abajo.

Importante: efectuar la cocción al grill con la puerta del horno cerrada, para obtener, junto con los mejores resultados, un sensible ahorro de energía (10% aproximadamente).

Cuando se utilice dicha función, se recomienda colocar

el termostato a 200°C, porque esta es la condición de rendimiento óptimo, que se basa en la radiación de los rayos infrarrojos. Pero esto no significa que no se pueda utilizar temperaturas inferiores, simplemente llevando la perilla del termostato hasta la temperatura deseada.

Por lo tanto, al utilizar la función grill, los mejores resultados se obtienen colocando la rejilla en los últimos niveles comenzando desde abajo (ver la tabla de cocción). Para recoger la grasa y evitar la formación de humo, coloque la bandeja suministrada con el aparato en el primer nivel, desde abajo.

Preparación de postres y repostería en general

Para la cocción de tortas, colóquelas en el horno siempre con el horno caliente; espere que termine el precalentamiento, indicado con el apagado de la luz testigo roja «E». No abra la puerta durante la cocción para evitar que la torta se baje. En general:

Masa de dulce muy seca

En la próxima oportunidad, seleccionar temperatura con 10°C superior y reducir el tiempo de cocción.

Cuando el bizcocho no fermenta

Usar menos líquido o bajar la temperatura de 10°C.

Torta oscura en la superficie

Colocar el molde más abajo, seleccionar una temperatura menor y prolongar el tiempo de cocción.

Buen aspecto por fuera, pegadizo por dentro.

Usar menos líquido, reducir la temperatura, aumentar el tiempo de cocción.

La torta no se desprende del molde.

Unte bien el molde y espolvoree sobre él un poco de harina o utilice papel para horno.

Cociné en varios niveles (en la función "ventilado") y en todos ellos, la cocción no está en el mismo estado de avance.

Seleccione una temperatura inferior. No necesariamente aquellos niveles que se han introducido simultáneamente se deben extraer al mismo tiempo.

Cocción de la pizza.

Para una buena cocción de la pizza utilice la referencia "horno pizza":

• Precaliente el horno durante 10 minutos, como mínimo.
• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la bandeja para horno aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• No abra frecuentemente el horno durante la cocción.
• En el caso de pizzas muy condimentadas (caprichosa, etc.), es aconsejable colocar la mozzarella (que es típica de Italia) en la mitad de la cocción.
• En el caso de una cocción simultánea en varios niveles (hasta 2) es preferible utilizar la función horno Multicocción, ya que la función horno pizza cocinaría más en el primer nivel comenzando desde abajo.

Cocción del pescado y de la carne

Para las carnes blancas, las aves y el pescado utilizar temperaturas de 180 °C a 200 °C.

Para las carnes rojas, que deben estar bien cocidas en la parte externa, conservando en su interior el jugo, es importante comenzar con una temperatura inicial alta (200 °C - 220 °C) por un breve tiempo, para después disminuirla.

Por lo general, cuanto más grande es el trozo de asado, menor es la temperatura y más largo el tiempo de cocción. Colocar los trozos de carne en el centro de la parrilla y colocar la grasera por debajo para recoger el jugo. Colocar bien la parrilla de forma que la carne ocupe el centro del horno. Cuando se necesite calor por debajo, usar el primer nivel inferior. Para obtener asados sabrosos (en particular pato y animales de caza) condimentar la carne con tocino o panceta y colocarla en la parte superior.

Características técnicas

Dimensiones útiles del horno:

ancho: 43,5 cm.

profundidad: 40 cm.

altura: 32 cm.

Norma 2002/40/CE en la etiqueta de los hornos eléctricos Norma EN 50304

Consumo de energía por convección natural

función de calentamiento: Tradicional

Clase de consumo de energía para función por convección forzada

función de calentamiento: Pastelería

Tensión y frecuencia de alimentación:

230 V ~ 50 Hz, 2800 W

Este aparato ha sido fabricado conforme a las siguientes Directivas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;
• 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.
• 2002/96/CE

En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Opinion selección	Tipo de comida	Peso (Kg)	Posición de la parrilla conarto al fondo del hora	Tiempo de precalentimiento (min.)	Ubicación del termostato	Duración de la cocpción (min.)
1 Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Torta glaseada	1	3	15	180	30-35
2 Pastelería	Torta glaseada	0,5	3	15	180	20-30
	Torta de fruta	1	2/3	15	180	40-45
	Plum-cake	0,7	3	15	180	40-50
	Bizcocho	0,5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1,2	2-4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0,6	2-4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0,4	2-4	15	210	15-20
	Hojaldre relleno concrema (en 3 niveles)	0,7	1-3-5	15	180	20-25
	Bizcochos (en 3 niveles)	0,7	1-3-5	15	180	20-25
	Merengue (en 3 niveles)	0,5	1-3-5	15	90	180
3 Coción rápida	Alimentos congelados
	Pizza	0,3	2	-	Max	12
	Mixto de calabacin y cangrejo	0,4	2	-	200	20
	Torta rústica de espinaca	0,5	2	-	220	30-35
	Panzerotti (ravioles grandes italiani)	0,3	2	-	200	25
	Lasañías	0,5	2	-	200	35
	Panecillos dorados	0,4	2	-	180	25-30
	Bocaditos de pollo	0,4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0,4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0,3	2	-	200	15-18
	Plum-cake	0,6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0,2	2	-	210	10-12
4 Multicocción	Pizza (en 2 niveles)	1	2-4	15	230	15-20
	Lasañías	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2-4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0,5	2-4	10	190	20-25
	Bizcochos (en 2 niveles)	0,5	2-4	10	180	10-15
	Bizcocho (en 1 nivel)	0,5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1,0	2-4	10	170	20-25
	Tortas saladas	1,5	3	15	200	25-30
5 Pizza	Pizza	0,5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2/3	10	180	60-70
6 Grill	Lenguados y sepias	1	4	5	Max	8-10
	Broquetas de calamares y cangrejos	1	4	5	Max	6-8
	Filete de merluza	1	4	5	Max	10
	Verduras a la parrilla	1	3/4	5	Max	10-15
	Bistec de ternera	1	4	5	Max	15-20
	Chuletas	1	4	5	Max	15-20
	Hamburguesas	1	4	5	Max	7-10
	Caballa	1	4	5	Max	15-20
	Tostadas	n.° 4	4	5	Max	2-3
7 Gratin	Pollo a la parrilla	1,5	3	5	200	55-60
	Sepias	1,5	3	5	200	30-35

Nota: los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las cocciones al grill o gratin, la bandeja se coloca siempre en el 1° nivel a partir de abajo.

Para garantizar la eficiencia y la calidad de este electrodoméstico:

• diríjase exclusivamente a centros de asistencia técnica autorizados
• requiera siempre el uso de repuestos originales
• Para mover el aparato y con el fin de evitar daños a personas y al mismo aparato, utilice siempre las manijas especiales que se encontrarán en los costados del horno.
• El aparato está destinado a un uso no profesional en las viviendas y sus características no se deben modificar. Las instrucciones son válidas solo en los países de destino cuyos símbolos figuran en el manual y en la placa de características.
• La seguridad eléctrica de este aparato está garantizada solamente cuando el mismo está correctamente conectado a una eficiente instalación de puesta a tierra de acuerdo a lo previsto por las normas vigentes sobre seguridad.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

Tratándose de fuentes de peligro, evite que los niños e incapaces se pongan en contacto con:

• los mandos y el aparato en general;
• los embalajes (bolsitas, poliestireno, clavos, etc.);
• el aparato, durante e inmediatamente después del funcionamiento del horno y del grill, debido al sobrecalentamiento;
• un aparato inutilizado (en este caso, se deben proteger las partes que podrían ser peligrosas).

Evite las siguientes operaciones:

• tocar el aparato con partes del cuerpo húmedas;
• el uso cuando está descalzo;
• tirar del aparato o del cable de alimentación eléctrica para desconectarlo del tomacorriente;
• operaciones impropias y peligrosas;
• obstruir los orificios de ventilación o para eliminación del calor;
• que el cable de alimentación de electrodomésticos quede en contacto con las partes calientes del aparato;
• la exposición a agentes atmosféricos (lluvia, sol);
• el uso del horno como trastero;
• el uso de líquidos inflamables cerca del aparato;
• el uso de adaptadores, tomas múltiples y/o prolongaciones; intentos de instalación o reparación sin la intervención de personal calificado.

Es absolutamente necesario llamar a personal especializado en los siguientes casos:

• instalación (según las instrucciones del fabricante);
• cuando se tiene dudas sobre el funcionamiento;
• sustitución del toma en caso de incompatibilidad con el enchufe del aparato.

Es necesario llamar a centros de asistencia autorizados por el fabricante, en los siguientes casos:

• dudas sobre la integridad del aparato después de haber quitado el embalaje;
• daño o sustitución del cable de alimentación;
• avería o mal funcionamiento, solicitando repuestos originales.

Es conveniente efectuar las siguientes operaciones:

- Seleccionar los alimentos evitando otras operaciones; - verificar la integridad antes de haber quitado el embalaje; - desconectar el aparato de la red de alimentación eléctrica en caso de mal funcionamiento y antes de efectuar cualquier operación de limpieza o mantenimiento; - cuando no se utilice, desconecte el aparato de la red eléctrica y cierre la llave de gas (si está previsto); - utilizar guantes para horno para introducir o extraer recipientes; - tome siempre la manija de la puerta en el centro debido a que los extremos podrían estar más calientes con motivo de eventuales corrientes de aire; - controlar siempre que las perillas estén en la posición « ● »/«o» cuando no se utilice el aparato. - cortar el cable de alimentación después de haberlo desconectado de la red eléctrica cuando se decida no utilizar más el aparato. - El fabricante no se puede considerar responsable por eventuales daños derivados de: errores en la instalación, usos impropios, errores e irrupciones.

La instalación debe efectuarse según las instrucciones del fabricante y por personal profesionalmente calificado. Una incorrecta instalación puede causar daños a personas, animales o cosas, con relación a los cuales el fabricante no pueda ser considerado responsable.

Importante: cualquier intervención de regulación, mantenimiento, etc. se debe realizar con el horno desconectado de la red de alimentación eléctrica.

Instalación de los hornos empotrables

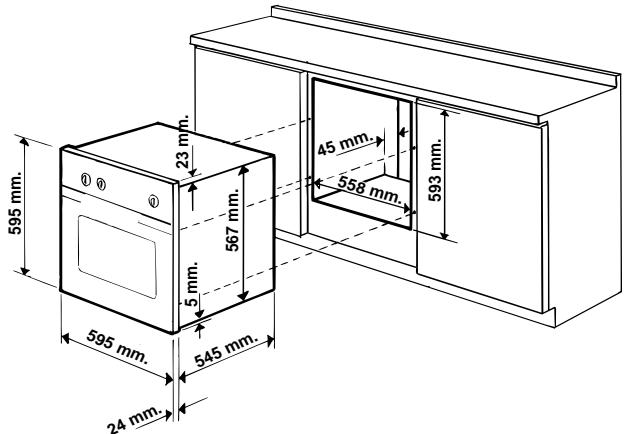

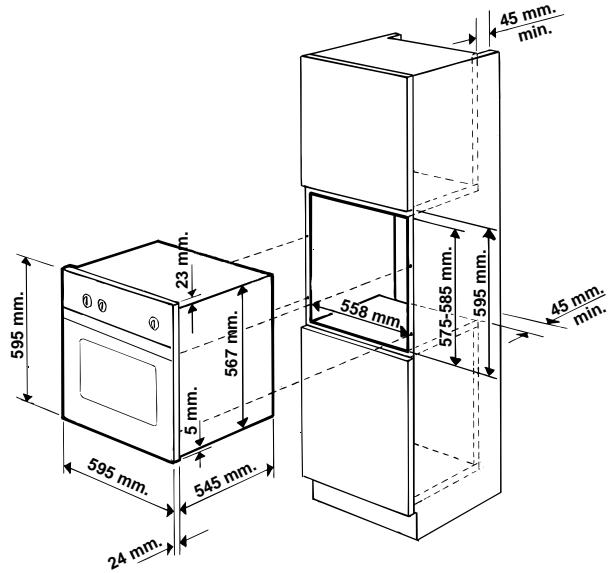

Para garantizar un buen funcionamiento del aparato empotrable, es necesario que el mueble tenga las características adecuadas. En la siguiente figura se indican las dimensiones del espacio en el mueble cuando el horno se instala bajo encimera y en columna.

Nota: Instalación para declaración de consumos

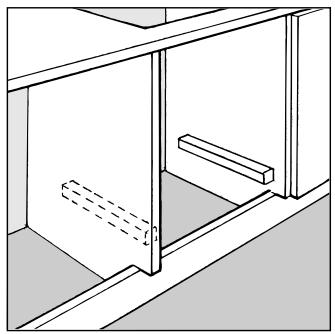

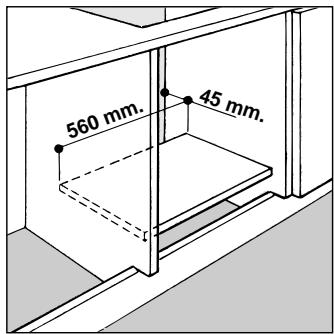

Para garantizar una buena aireación es necesario eliminar la pared posterior del espacio para el horno, es preferible instalarlo de modo que apoye sobre dos listones de madera; en el caso de que sea una superficie continua de apoyo, la misma debe

tener una abertura de 45 × 560 mm como mínimo.

Los paneles de los muebles adyacentes al horno deben ser de un material resistente al calor. En particular, en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100 °C. En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las paredes en las que hay instalaciones eléctricas. Todas las partes que garantizan la protección se deben fijar de modo tal que no pueda ser quitadas sin el uso de una herramienta.

Para un correcto centrado, regule los 4 tacos ubicados en la parte lateral del horno, a la altura de los 4 orificios del marco. En particular, si el espesor del costado del mueble es:

• de 20 mm: la parte móvil del taco se debe extraer (Fig.A);
• de 18 mm: utilice la primera ranura; ya predispuesta de fábrica (Fig. B);
• de 16 mm: utilice la segunda ranura (Fig. C).

Fig. A

Fig. B Fig. C

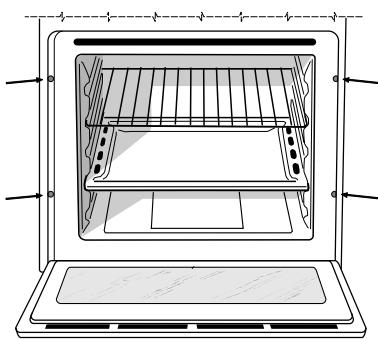

Para hacer la hora al mueble, abra la puerta del horno y fíjelo mediante 4 tornillos para madera en los 4 orificios ubicados en el marco.

Conexión eléctrica

Los hornos dotados de cable de alimentación tripolar están preparados para el funcionamiento con corriente alterna a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en el aparato) y en el manual de instrucciones. El conductor de tierra del cable se distingue por los colores amarillo-verde.

Montaje del cable de alimentación

Apertura del tablero de bornes:

• Con la ayuda de un destornillador, haga palanca en las lengüetas laterales de la tapa del tablero de bornes;
• Tirar y partir la tapa del tablero de bornes.

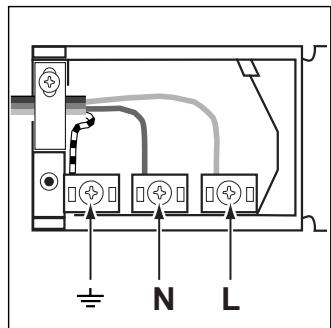

Para la colocación del cable, realizar las siguientes operaciones:

• aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N-
• fijar los cables debajo de las cabezas de los tornillos respetando los colores: Azul (N) Marrón (L) Amarillo-Verde
• fijar el cable de alimentación en el correspondiente sujetacable y cerrar la tapa.

Conexión del cable de alimentación a la red

Instalar, en el cable, un enchufe normalizado para la potencia indicada en la placa de características; en caso de conexión directa a la red, es necesario colocar entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, adecuado a la potencia y conforme a las normas en vigencia (el cable a tierra no debe ser interrumpido por el interruptor).

El cable de alimentación debe colocarse de tal manera que, en ningún punto alcance una temperatura superior a 50°C con respecto a la temperatura ambiente.

Antes de efectuar la conexión, comprobar que:

• La seguridad eléctrica de este aparato se garantiza solo si el mismo está correctamente conectado a una eficiente instalación de conexión a tierra conforme a lo previsto por las normas de calidad eléctrica. Es necesario verificar este fundamental requisito de seguridad y, en caso de duda, solicitar un control cuidadoso de la instalación por parte de personal profesionalmente especializado. El fabricante no puede ser considerado responsable por los eventuales daños causados por la falta de conexión a tierra de la instalación.
• Antes de conectar el aparato, comprobar que los datos de la placa de características (ubicada en el aparato y/o en el embalaje) correspondan a los de la red de distribución eléctrica y gas.
• Comprobar que la capacidad eléctrica de la instalación y la de los tomas de corriente resulten adecuadas a la potencia máxima del aparato indicada en la placa de características. En caso de duda, dirigirse a personal profesionalmente especializado.
• En caso de incompatibilidad entre el toma de corriente y el enchufe del aparato, llamar a personal técnico para reemplazar el toma con otro adecuado. El técnico, en particular, debe también comprobar que la sección de los cables del toma de corriente resulte adecuada a la potencia absorbida por el aparato. En general, no es aconsejable el uso de adaptadores, tomas múltiples y/o extensiones. Si su uso fuera indispensable, es necesario utilizar solamente adaptadores simples o múltiples y prolongaciones conformes a las normas vigentes de seguridad, teniendo cuidado de no superar el límite de capacidad de corriente marcado en el adaptador simple y en las prolongaciones, y el de máxima potencia marcado en el adaptador múltiple. El enchufe y el toma de corriente deben ser fácilmente accesibles.

Funcionamiento manual del horno

Después de haber programado la hora, el programador automáticamente pasa a la posición manual.

Nota: Presionar la tecla para restablecer el funcionamiento manual (antes de cada vez que se cocine en "Automática").
