BCS-707 - Sistema de cine en casa PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de cine en casa
Marca	Pioneer
Modelo	BCS-707
Categoría	Sistema de cine en casa
Dimensiones (An x Al x Pr)	420 x 320 x 350 mm (unidad principal)
Peso	5,2 kg (unidad principal)
Alimentación	220-240 V, 50/60 Hz
Consumo eléctrico	150 W (en funcionamiento)
Configuración de altavoces	5.1 canales (5 satélites + subwoofer)
Potencia de salida	100 W por canal (1 kHz, 6 ohmios, 1 % THD)
Formatos de disco compatibles	DVD-Video, DVD-R/RW, CD, CD-R/RW
Conectividad	HDMI (entrada/salida), USB, entrada de audio digital óptica, entrada de audio analógica (RCA)
Radio FM	Sí, con 30 presintonías
Función Bluetooth	Sí, versión 2.1 + EDR
Mando a distancia	Incluido (tipo RC-xxx)
Pantalla	Pantalla fluorescente de vacío (VFD)
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco. No usar disolventes.
Seguridad	No exponer a la humedad. Usar en un lugar bien ventilado.
Piezas de repuesto y reparabilidad	Piezas disponibles a través de centro autorizado Pioneer. Índice de reparabilidad: 6,5/10
Información general	Garantía 2 años. Fabricado en Malasia.

Preguntas frecuentes - BCS-707 PIONEER

¿Cómo conectar el sistema de cine en casa a mi televisor?

Use un cable HDMI para conectar la salida HDMI del sistema a la entrada HDMI ARC de su televisor. También puede usar un cable óptico para el audio si su televisor no admite ARC.

¿Qué hacer si el sonido no sale de los altavoces?

Verifique que los altavoces estén correctamente conectados y que el sistema esté configurado en la fuente correcta. Asegúrese de que el volumen no esté silenciado y que el modo silencio no esté activado. Reinicie el sistema si es necesario.

¿Cómo configurar los altavoces para sonido envolvente?

Coloque los altavoces delanteros a la altura del oído a cada lado del televisor. Los altavoces traseros deben colocarse detrás de la posición de escucha. Use el menú de configuración del sistema para ajustar la distancia y el nivel de cada altavoz.

¿Puedo escuchar música a través de Bluetooth?

Sí, active Bluetooth en su smartphone o tablet, luego seleccione 'BCS-707' en la lista de dispositivos disponibles. El sistema cambia automáticamente al modo Bluetooth.

¿Cómo conectar una memoria USB?

Inserte la memoria USB en el puerto USB ubicado en la parte frontal o trasera de la unidad principal. Use el mando a distancia para seleccionar la fuente USB. El sistema reproduce archivos de audio MP3, WMA y WAV.

¿Qué hacer si el reproductor DVD no lee un disco?

Verifique que el disco sea compatible (DVD-Video, CD) y que no esté rayado o sucio. Limpie el disco con un paño suave del centro hacia el borde. Si el problema persiste, pruebe con otro disco.

¿Cómo ajustar los graves y los agudos?

Presione la tecla 'SOUND' o 'TONE' del mando a distancia para acceder a los ajustes de sonido. Use las teclas +/- para ajustar los graves (BASS) y los agudos (TREBLE). Confirme con ENTER.

El sistema no enciende, ¿qué hacer?

Verifique que el cable de alimentación esté correctamente enchufado y que el tomacorriente funcione. Si el problema persiste, el fusible interno puede estar defectuoso. Contacte a un servicio autorizado Pioneer.

¿Puedo agregar altavoces adicionales?

El sistema está diseñado para funcionar con sus altavoces incluidos. Agregar altavoces no compatibles podría dañar el amplificador. Use solo los altavoces recomendados por Pioneer.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (mando a distancia, cables, etc.) están disponibles en los centros de servicio autorizados Pioneer o en sitios especializados. Verifique la referencia exacta de la pieza en el manual.

MANUAL DE USUARIO BCS-707 PIONEER

Registre su producto en http://www.pioneer.es (o en http://www.pioneer.eu) Descubra los beneficios de registrarse on-line:

Manual de instrucciones

1 Safety Information

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

MENU: Accede al menu su un disco.

1 Información de seguridad

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA NO EXTRAIGA LA CUBIERTA (O PARTE POSTERIOR). NO HAY EN EL INTERIOR NINGUNA PARTE QUE PUEDA REEMPLAZAR EL USUARIO. PARA CUALQUIER REPARACIÓN CONTACTE CON PERSONAL DE MANTENIMIENTO CUALIFICADO.

Este símbolo de un relámpago con cabeza de fl echa dentro de un triángulo equilátero está destinado para alertar al usuario de la presencia de una potencia no aislada peligrosa dentro del producto que puede ser de la magnitud sufi ciente como para constituir un riesgo de descarga eléctrica a las personas.

El signo de exclamación dentro de un triángulo equilátero está destinado para alertar al usuario de la presencia de instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto.

Precauciones y advertencias

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

ADVERTENCIA: No instale el equipo en un espacio cerrado, como en una estantería o mueble similar.

PRECAUCIÓN: No obstruya ninguno de los orifi cios de ventilación. Instalar conforme a las instrucciones del fabricante.

Las ranuras y orifi cios de la carcasa cumplen un propósito de ventilación y aseguran el correcto funcionamiento del producto, y lo protegen de un posible sobrecalentamiento. Los orifi cios no deben obstruirse en ningún caso colocando el producto sobre una cama, sofá, alfombra o superfi cie similar. Este producto no debe colocarse en una instalación empotrada, como una librería o estante, a menos que se proporcione una correcta ventilación del mismo y se respeten todas las instrucciones del fabricante.

CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1

PRECAUCIÓN: Éste es un producto láser clase I, clasifi cado conforme a la norma CEI 60825-1:2007 sobre seguridad de los productos láser. Para asegurar un uso apropiado de este producto, lea cuidadosamente este manual del propietario y consérvelo para futuras consultas. Si la unidad necesitara de mantenimiento, póngase en contacto con un centro de servicio autorizado.

El uso de controles, ajustes o procedimientos diferentes a los especificados aquí puede provocar una exposición peligrosa a la radiación.

Para prevenir la exposición directa al rayo láser, no intente abrir el cerramiento. Radiación visible del láser al abrirlo. NO FIJE LA VISTA EN EL LÁSER O HAZ DE LUZ.

PRECAUCIÓN referente al cable de alimentación

Para la mayor parte los aparatos eléctricos, se recomienda su conexión en un circuito dedicado. es decir, un circuito de un sólo enchufe que acciona solamente este aparato y no tiene enchufes o circuitos derivados adicionales. Revise la página de especificaciones de este manual de usuario para asegurarse. No sobrecargue los enchufes de pared. Los enchufes de pared sobrecargados, fl ojos o dañados, cables de extensión, cables de alimentación pelados, o el aislamiento dañado o agrietado del cable son elementos peligrosos. Cualquiera de estas condiciones podría dar lugar a descargas eléctricas o fuego. Examine periódicamente el cable de su electrodoméstico, y si su aspecto indica daños o deterioro, desenchúfelo, cese el uso del electrodoméstico, y haga cambiar el cable por una pieza de recambio exacta por un distribuidor de servicio autorizado. Proteja el cable de alimentación de daños físicos o mecánicos y evite doblarlo, aplastarlo, pellizcarlo o pisarlo con una puerta o caminar sobre él. Preste especial atención a los enchufes, tomas de pared, y al punto donde el cable sale del electrodoméstico. Para desconectar la alimentación principal, retire el cable principal de alimentación. Durante la instalación del producto, asegúrese de que el enchufe sea fácilmente accesible.

PIONEER declara por este documento que este/estos producto(s) cumplen con los requisitos esenciales y las demás provisiones de la Directiva 2004/108/EC, 2006/95/EC y 2009/125/EC.

ADVERTENCIA: para evitar el peligro de incendio, no coloque ninguna llama abierta (por ejemplo, una vela encendida) sobre el aparato.

Este dispositivo está provisto de una batería o acumulador portátil.

Forma segura de extraer la pila o el acumulador del equipo: Retire la pila o juego de pilas usadas y siga los pasos en orden inverso a su colocación. Para impedir la contaminación del medioambiente o los posibles efectos adversos en la salud de humanos y animales, coloque la pila usada o el acumulador en el contenedor apropiado de los puntos de recogida designados para tal fi n. No elimine las pilas o el acumulador junto con la basura doméstica. Se recomienda utilizar pilas y acumuladores con sistema de reembolso gratuito en su localidad. No exponga las pilas al calor intenso intenso, como la luz del sol, un incendio o similar.

PRECAUCIÓN: El aparato no debe exponerse al agua (goteo o salpicaduras) y no debe colocar sobre el aparato objetos llenos de líquidos, como fl oreros.

Información para los usuarios sobre la recogida y eliminación de equipos usados y pilas agotadas.

( Símbolo para pilas y baterías )

Estos símbolos en los productos, embalajes o documentación que los acompaña signifi can que los productos eléctricos y electrónicos usados y las pilas agotadas no deberán mezclarse con los residuos domésticos.

Para un correcto tratamiento, recuperación y reciclaje de los productos y pilas usados, llévelos a los puntos de recogida correspondientes, en cumplimiento con la legislación nacional vigente.

Si elimina estos productos y sus pilas de forma correcta, estará ayudando a conservar importantes recursos y evitar cualquier efecto negativo sobre la salud humana y el medio ambiente que, de otro modo, podría producirse como resultado de una gestión incorrecta de los residuos.

Para más información acerca de la recogida y reciclaje de producto y pilas usados, póngase en contacto con su ayuntamiento, el servicio de recogida de residuos o el punto de venta donde haya adquirido los productos.

Estos símbolos sólo tienen validez en la Unión Europea.

Para países fuera de la Unión Europea:

Si desea eliminar estos productos, póngase en contacto con las autoridades locales o su distribuidor y solicite información acerca del método de eliminación correcto.

Notas sobre el copyright

• Dado que el sistema AACS (Sistema de contenido de acceso avanzado) está aprobado como sistema de protección contenido para formato BD, similar al uso del sistema CSS (Sistema de cifrado de contenido) para formato DVD, se aplican ciertas restricciones a la reproducción, la salida de señales analógicas, etc.. de contenido protegido por AACS. El manejo de este producto y las restricciones impuestas sobre él pueden variar dependiendo del momento de la compra, ya que esas restricciones pueden haberse adoptado y/o modifi cado por AACS después de la fabricación de este producto.
• Además, la marca BD-ROM y BD+ también se utilizan como sistema de protección de contenido en el formato BD, que impone ciertas restricciones incluidas las de reproducción en los contenidos protegidos de la marca BD-ROM y/o BD+. Para obtener información adicional sobre AACS, la marca BD-ROM, BD+, o su producto, póngase en contacto con un Centro de Atención al cliente autorizado.
• Muchos discos BD-ROM/DVD están codifi cados con protección anticopia. Por ello, debe conectar el reproductor directamente al televisor, no a un vídeo. Si conecta el reproductor a un vídeo, los discos con protección anticopia emitirán una imagen distorsionada.
• Este producto incorpora tecnología de protección de derechos de autor amparada mediante patentes de EE.UU. y otras leyes de propiedad intelectual. La utilización de esta tecnología de protección de derechos de autor debe estar autorizada por Rovi, estando dirigida exclusivamente al uso doméstico y otros medios de visualización limitados, salvo autorización contraria de Rovi. Está prohibida la alteración o desmontaje de dicha tecnología.
• Bajo las leyes de Propiedad Intelectual de EE.UU. y otros países, la grabación, uso, visualización, distribución o revisión no autorizada de programas de televisión, cintas de video, discos BD-ROM, DVD, CD y otros materiales puede estar sujeta a responsabilidad civil o criminal.

Aviso importante para los sistemas de color del televisor

El sistema de color de este reproductor varía en función de los discos que se están reproduciendo en ese momento.

Por ejemplo, cuando la unidad reproduce un disco grabado en el sistema de color NTSC, la imagen se emite como una señal NTSC.

El sistema multicolor del televisor es el único que puede recibir todas las señales emitidas por el reproductor.

• Si tiene un televisor con un sistema de color PAL, sólo se mostrarán imágenes distorsionadas cuando utilice discos o contenido de vídeo grabado en NTSC.
• El televisor con sistema multicolor cambia el sistema de color de forma automática según las señales de entrada. En caso de que el sistema de color no se cambie automáticamente, desactivévelo y activeló de nuevo para ver imágenes normales en pantalla.
• Incluso si los discos grabados en el sistema de color NTSC se muestran bien en su televisor puede que no se graben correctamente en su grabadora.

Índice

1

Información de seguridad

2 Precauciones y advertencias

2

Preparación

8 Introducción

8 El ⊕ símbolo

8 Símbolos utilizados en este manual

9 Accesorios suministrados

10 Discos reproducibles externo

11 Compatibilidad de archivos 24 Conexión auxiliar

12 Código de región 25 Conexión a entrada de 12 AVCHD (Códec de video puerto

avanzado de alta defi hición) 25 Conexión a entrada óptica 12. Algunos requisitos del 1/2

sistema 26 Conexión Bluetooth®

12 Notas sobre la compatibilidad 28 Conexión a la red doméstica

13 Mando a distancia 29 Confi guración de la red

14 Panel delantero 31 Conexión de dispositivos USB

15 Parte posterior 32 Ajustes

32 Ajuste de los valores de confi guración

3

Instalación

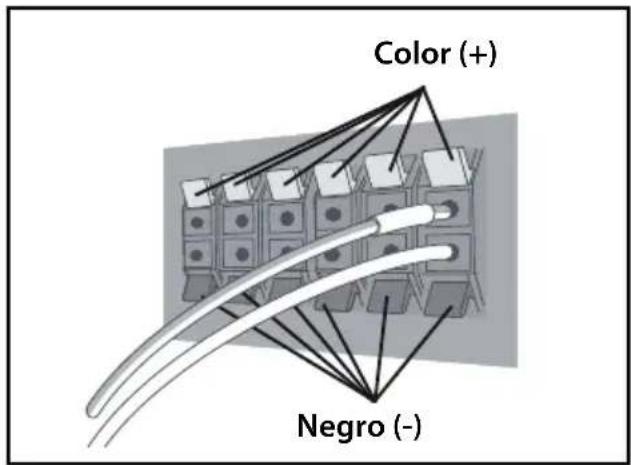

16 Monte los altavoces

16 Confi guración de los altavoces BCS-707

18 Confi guración de los altavoces BCS-303

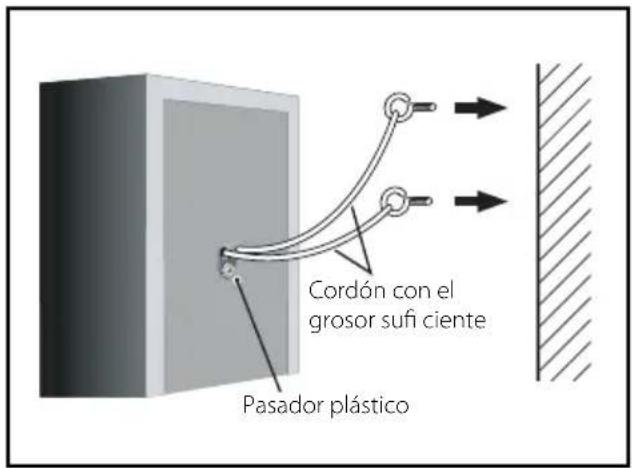

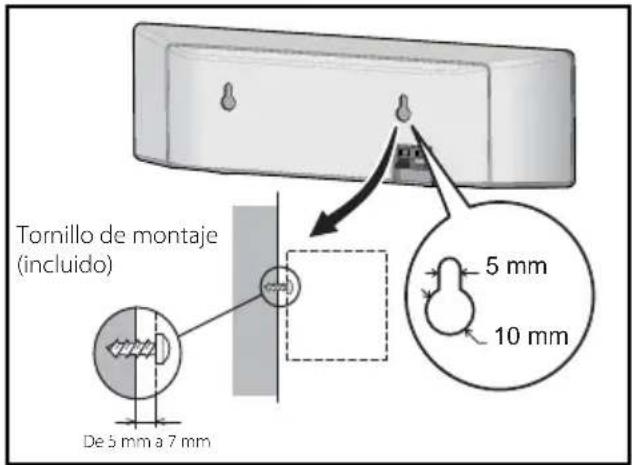

19 Montaje mural del altavoz central

19 Notas adicionales sobre la colocación

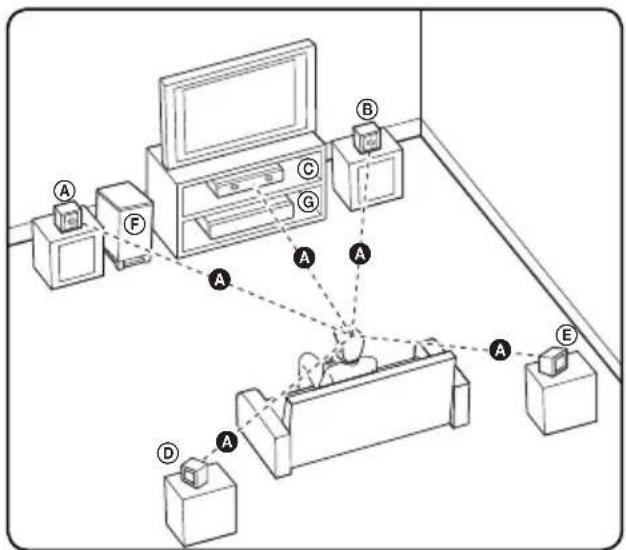

20 Ubicación del sistema

21 Conexiones a su TV

21 Conexión HDMI

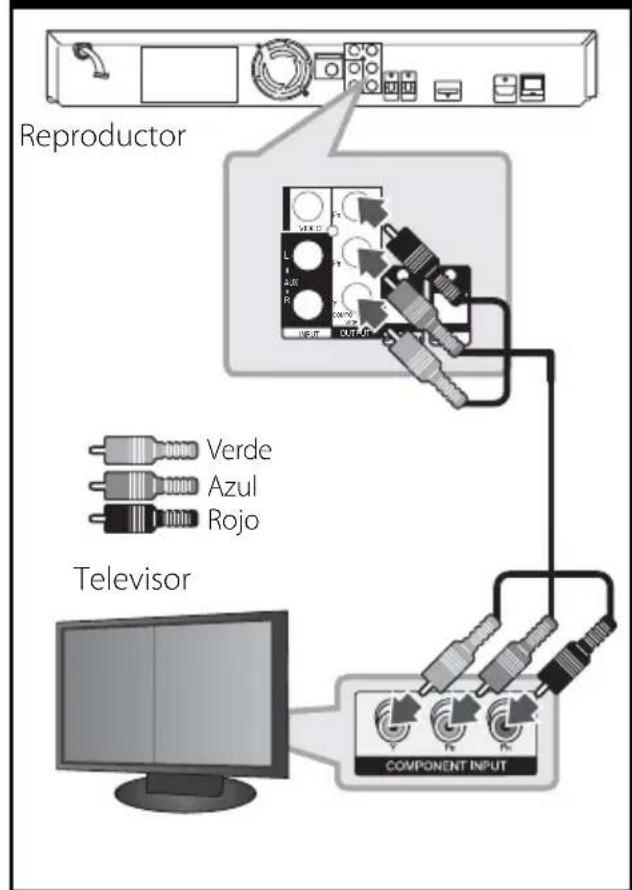

22 Conexión de vídeo componente

23 "Conexión del videopantalla

23 Ajuste de la resolución

24 Conexión de la antena

agos 24 Conexiones con un dispositivo externo

24 Conexión auxiliar

25 Conexión a entrada de puerto

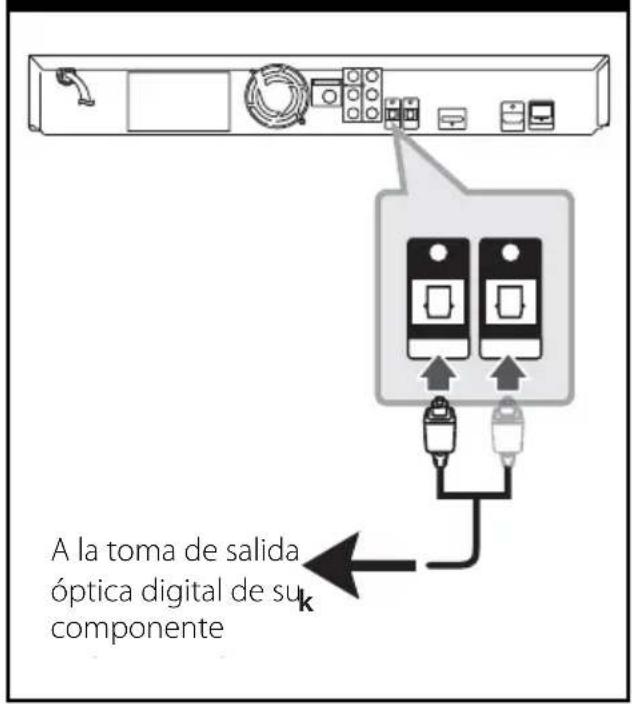

25 Conexión a entrada óptica 1/2

26 Conexión Bluetooth®

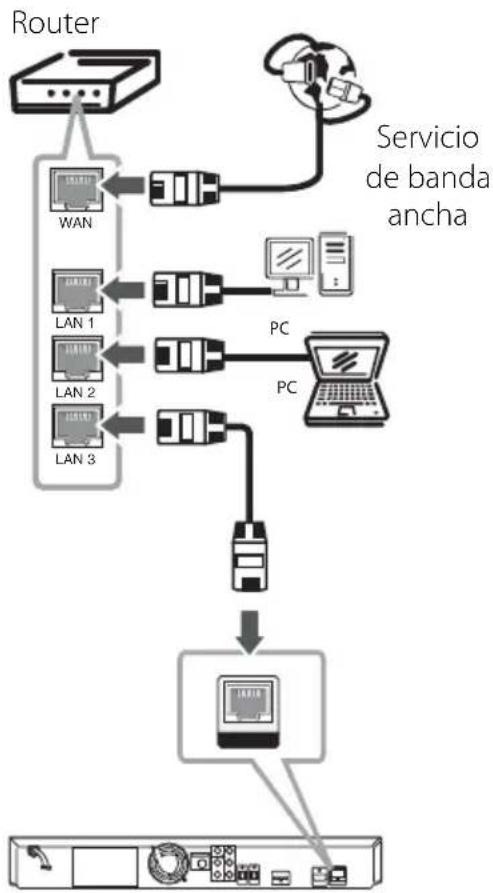

28 Conexión a la red doméstica

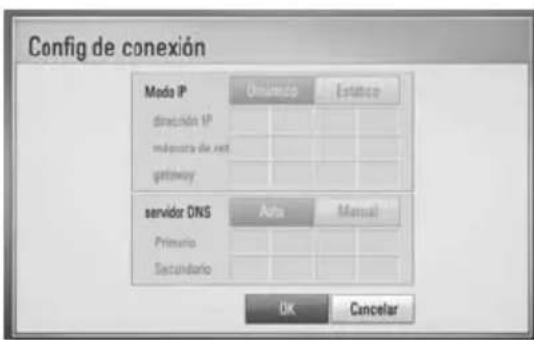

29 Confi guración de la red

31 Conexión de dispositivos USB

32 Ajustes

32 Ajuste de los valores de confi guración

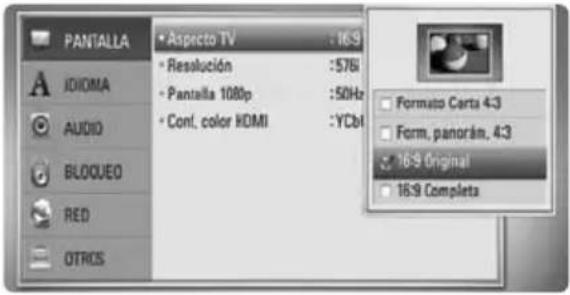

33 Menú [PANTALLA]

34 Menú [IDIOMA]

35 Menú [AUDIO]

36 Menú [BLOQUEO]

37 Menú [RED]

37 Menú [OTROS]

39 Efecto de sonido

4

Funcionamiento

40 Reproducción general

42 Reproducción avanzada

44 Visualización en pantalla

48 Disfrutar de BD-LIVE

49 Reproducción de archivos de vídeo y discos VR

51 Ver una fotografía

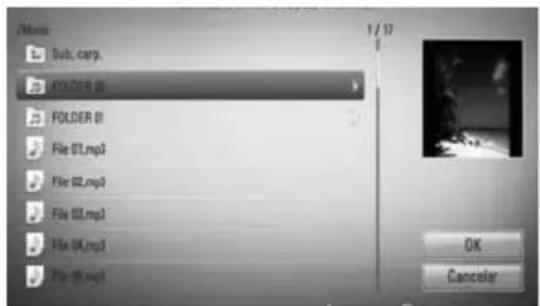

53 Escuchar música

56 Reproducción de iPod

58 Funcionamiento de la radio

59 Reproducción de contenidos a través de la red doméstica

5

Mantenimiento

63 Notas en los discos

63 Manejo de la unidad

6

Resolución de problemas

64 General

65 Imagen

65 Sonido

66 Red

7

Apéndice

67 Control de un televisor con el mando a distancia suministrado

68 Lista del código del país

69 Lista de código de idioma

70 Resolución de la salida de vídeo

71 Marcas comerciales y licencias

73 Datos técnicos

75 Aviso sobre el software de código abierto

2 Preparación

Introducción

El símbolo "∅" en pantalla

El símbolo "¿puede aparecer en la pantalla de su televisor durante su manejo e indica que la función explicada en este manual del usuario no está disponible en ese el aparato.

Símbolos utilizados en este manual

NOTA

Indica la existencia de notas y características de funcionamiento particulares.

PRECAUCIÓN

Indica precauciones que se deben tomar para evitar posibles daños debido a un mal uso.

Un apartado cuyo título contenga uno de los siguientes símbolos es aplicable sólo al disco representado por el símbolo.

BD	Disco BD-ROM
DVD	Los discos DVD-Vídeo, DVD±R/RW en modo Vídeo o modo VR están finalizados
AVCHD	Discos DVD±R/RW en formato AVCHD
ACD	CD de audio
MOVIE	Archivos de vídeo
MUSIC	Archivos de música
PHOTO	Archivos de fotos

BD	Disco BD-ROM
DVD	Los discos DVD-Vídeo, DVD±R/RW en modo Vídeo o modo VR están finalizados
AVCHD	Discos DVD±R/RW en formato AVCHD
ACD	CD de audio
MOVIE	Archivos de vídeo
MUSIC	Archivos de música
PHOTO	Archivos de fotos

Accesorios suministrados

Accesorios y cajas de altavoces (S-BD707T)

Cables para los altavoces (5)

Bases de soporte para los altavoces (4)

Tornillos (12)

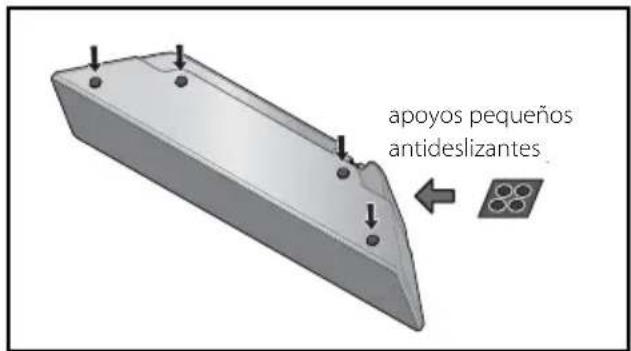

Apoyos pequeños antideslizantes (1)

Accesorios y cajas de altavoces (S-BD707SW)

Cables para los altavoces (1)

Accesorios y cajas de altavoces (S-BD303)

Cables para los altavoces (6)

Apoyos pequeños antideslizantes (1)

Discos reproducibles

	Disco Blu-ray- Discos de películas que puedan comprarse o alquilarse.- Discos BD-R/RE que contienen archivos con películas, música o fotografías.
	DVD-VIDEODisco 8 / 12 cmDiscos de películas que puedan comprarse o alquilarse.
	DVD ± Rdisco 8 / 12 cm- Sólo modo vídeo y fi nalizado- También admite discos de doble capa- Formato AVCHD fi nalizado- Discos DVD ± R que contienen archivos con películas, música o fotografías.
	DVD-RWdisco 8 / 12 cm- Modo VR, Modo Vídeo y fi nalizado solamente- Formato AVCHD fi nalizado- Discos DVD-RW que contienen archivos con películas, música o fotografías.
	DVD+RWdisco 8 / 12 cm- Sólo modo vídeo y fi nalizado- Formato AVCHD- Formato AVCHD fi nalizado- Discos DVD+RW que contienen archivos con películas, música o fotografías.
	Audio CDDisco 8 / 12 cm
	CD-R/RWdisco 8 / 12 cm- Discos CD-R/RW que contienen títulos de audio, archivos de vídeo, música o fotos.

NOTA

• Algunos discos CD-R/RW (o DVD±R/RW) no podrán reproducirse en la unidad debido a las condiciones del equipo de grabación o a los propios discos CD-R/RW (o DVD±R/RW).
• Dependiendo de la finalización y del software de grabación, algunos discos grabados (CD-R/RW, DVD±R/RW o BD-R/RE) podrían no reproducirse.
• Puede que no se reproduzcan los discos CD-R/RW y BD-R/RE, DVD±R/RW grabados con un ordenador personal o una grabadora de DVD o CD si el disco está dañado o sucio, o si hay suciedad o restos de condensación en la lente de la unidad.
• Si graba un disco con un ordenador, incluso si lo hace en un formato compatible, hay casos en los que no se puede reproducir debido a los ajustes del programa usado para crear el disco. (Consulte al editor del programa para más información).
• El reproductor requiere discos y grabaciones que cumplan ciertas normas técnicas para obtener una calidad de reproducción óptima.
• Los DVD previamente grabados se ajustan automáticamente a estas normas. Existen muchos tipos diferentes de formatos de disco gravables (incluido CD-R con archivos MP3 o WMA) que exigen ciertas condiciones preexistentes para garantizar una reproducción compatible.
• Los clientes deben tener en cuenta que es necesario tener un permiso para poder descargarse archivos MP3/WMA y música de Internet. Nuestra empresa no está autorizada para conceder ese permiso. El permiso deberá solicitarse siempre al propietario de los derechos de autor.

Compatibilidad de archivos

General

Extensiones de archivo disponibles:

".jpg", ".jpeg", ".png", ".avi", ".divx", ".mpg", ".mpeg", ".mkv", ".mp4", ".mp3", ".wma", ".wav"

• Las extensiones de archivo que hay disponibles variarán según los servidores DLNA.
• Algunos archivos ".wav" no so con este reproductor.
• El número máximo de caracteres para el nombre de archivo es 180.
• Puede que tarde varios minutos en leer el contenido del soporte dependiendo del tamaño y el número de archivos.

Número máximo de archivos/carpetas:

Menos de 2 000 (número total de archivos y carpetas)

Formato CD-R/RW, DVD±R/RW, BD-R/RE:

ISO 9 660+JOLIET, UDF y formato UDF Bridge

PELÍCULA

Resolución disponible:

Píxeles de 1 920 x 1 080 (An. x Alt.)

Subtítulos que se pueden reproducir:

SubRip (.srt/.txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1,0 (.sub), SubViewer 2,0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

- VobSub (.sub) no está disponible en la función [Enlace principal].

Formato de codec reproducible: "DIVX3.xx", "DIVX4.xx", "DIVX5.xx", "XVID", "DIVX6.xx" (sólo para reproducción estándar), H.264/ MPEG-4 AVC, MPEG1 SS, MPEG2 PS, MPEG2 TS

Formato de audio reproducible: "Dolby Digital", "DTS", "MP3", "WMA", "AAC", "AC3"

- No todos los formatos de audio WMA y AAC son compatibles con esta unidad.

Frecuencia de muestreo:

entre 32 kHz y 48 kHz (WMA), entre 16 kHz y 48 kHz (MP3)

Velocidad de bits:

entre 20 kbps y 320 kbps (WMA)

entre 32 kbps y 320 kbps (MP3)

NOTA

• Los archivos de película HD contenidos en el CD o USB 1,0/1,1 podrían no reproducirse correctamente. Se recomienda usar los sistemas BD, DVD o USB 2,0 para reproducir archivos de película en HD.
• Este reproductor admite H.264/MPEG-4 AVC de perfi I principal y alto en Level 4,1. Para archivos con un nivel superior, aparecerá en pantalla un mensaje de advertencia.
• Este reproductor no admite archivos que se graban con GMC*1 o Qpel*2. Éstas son las denominadas técnicas de codifi cación de vídeo en el estándar MPEG4, como DivX o XviD.
  *1 GMC – Compensación global del movimiento
  *2 Qpel – Cuarto de píxel

MÚSICA

Frecuencia de muestreo:

entre 8 y 48 KHz (WMA), entre 11 y 48 KHz (MP3)

Velocidad de lectura:

entre 8 y 320 kbps (WMA, MP3),

NOTA

• Esta unidad no admite archivos MP3 con etiquetas ID3.
• El tiempo de reproducción total indicado en la pantalla puede no ser correcto para archivos VBR.

FOTOGRAFÍAS

Tamaño recomendado:

Inferior a 4 000 x 3 000 x 24 bit/píxeles Inferior a 3 000 x 3 000 x 32 bit/píxeles Inferior a 4 MByte/fi le

- No es compatible con archivos de imagen progresivos y sin pérdida de compresión.

Código de región

El código de región se encuentra impreso en la parte posterior de esta unidad. Esta unidad sólo puede leer discos BD-ROM o DVD califi cados como la parte posterior de la unidad o "Todos".

AVCHD (Códec de video avanzado de alta defi nición)

• Este reproductor puede reproducir discos en formato AVCHD. Estos discos se graban y usan normalmente en videocámaras.
• El formato AVCHD es un formato de cámara de vídeo digital de alta definición.
• El formato MPEG-4 AVC/H.264 es capaz de comprimir imágenes con una efi cacia mayor que el formato de compresión de imagen convencional.
• Algunos discos AVCHD usan el formato "x.v.Colour".
• Este reproductor puede reproducir discos AVCHD usando el formato "x.v.Colour".
• Algunos discos en formato AVCHD podrían no reproducirse dependiendo de las condiciones de la grabación.
• Los discos en formato AVCHD deben estar finalizados.
• "x.v.Colour" ofrece una mayor gama de colores que los discos DVD normales de videocámara.

Algunos requisitos del sistema

Para reproducción de vídeo de alta definición:

• Visualización de alta definición con tomas de entrada COMPONENT o HDMI.
• Disco BD-ROM con contenido en alta definición.

- Es necesario que el dispositivo de pantalla disponga de una entrada DVI apta para HDMI o HDCP para mostrar algunos contenidos (como indican los autores del disco).

- Para realizar una conversión de un DVD con definición estándar, es necesario que el dispositivo de pantalla disponga de una entrada DVI apta para HDMI o HDCP para contenido con protección anticopia.

Notas sobre la compatibilidad

• Dado que BD-ROM es un nuevo formato, pueden aparecer algunos problemas de discos, conexión digital y otros problemas de compatibilidad. Si tiene problemas de compatibilidad, póngase en contacto con un Centro de servicio técnico autorizado.
• Para visualizar contenidos de alta definición y convertir contenido estándar de DVD a una resolución mayor, es posible que el dispositivo de pantalla deba tener una entrada apta para HDMI o una entrada DVI apta para HDCP.
• Algunos discos BD-ROM y DVD pueden restringir el uso de algunos comandos operación o algunas funciones.
• Puede utilizar un dispositivo USB para almacenar información relacionada con el disco, incluso contenido descargado en línea. El disco que está utilizando controlará el tiempo que se retiene esta información.

Mando a distancia

Colocación de las pilas

Retire la tapa de las pilas de la parte trasera del mando a distancia e introduzca una pila R03 (tamaño AAA) con la polaridad + correcta.

1

(STANDBY/ON): Apaga y enciende el reproductor.

▲ OPEN/CLOSE: Abre o cierra la bandeja del disco.

INPUT/TUNER: Cambia el modo de entrada.

BT AUDIO: Cambia el modo de entrada a BT AUDIO directamente.

OPTICAL: Cambia el modo de entrada directamente a óptico.

☐ DISPLAY: Muestra o sale de la pantalla del menú OSD.

HOME MENU: Muestra o sale del [MENÚ INICIO].

MENU: Accede al menú de un disco.

Botones de dirección:

Seleccionan una opción en el menú.

ENTER: Confirma la selección del menú.

TUNE (+/-): Sintoniza la emisora de radio deseada.

PRESET: Selecciona programas de radio.

2

RETURN: Sale del menú o reanuda la reproducción.

POPUP/TOP MENU: Muestra el menú del disco DVD o el menú emergente del BD-ROM, cuando haya uno disponible.

■ STOP: Detiene la reproducción.

▶ PLAY: Comienza la reproducción.

II PAUSE/STEP: La reproducción cambia a modo de pausa.

|◀◀/▶▶ SKIP: Pasa al archive/pista/capítulo siguiente o anterior.

◄◄/►► SCAN: Busca hacia atrás o delante.

SPK LEVEL: Establece el nivel de sonido del altavoz deseado.

- USB REC: Graba un CD de audio.

MUTE: Silencia la unidad.

SOUND: Selecciona un modo de efecto de sonido.

VOL +/- : Ajusta el volumen del altavoz.

3

Botones numéricos 0-9:

Selecciona las opciones numéricas en un menú.

MARKER: Marca un punto específico durante la reproducción.

SEARCH: Muestra o sale del menú de búsqueda.

REPEAT: Repite la sección deseada.

CLEAR: Elimina la marca del menú de búsqueda o un número al defi nir la contraseña.

DIMMER: Atenúa la luz del aparato.

ZOOM: Accede al menú de zoom.

Botones coloreados (A, B, C, D):

Permiten navegar por los menús.

- A Botón (RDS): Sistema de datos de radio.

- B Botón (PTY): Vistas del tipo de programa del RDS.

- C Botón (PTY SEARCH): Busca el tipo de programa.

- D Botón : Selecciona el modo FM en mono o estéreo.

Botones de control de TV:

Consultar la página 67.

SLEEP: Establece un período de tiempo concreto después del cual, se apaga la unidad.

Panel delantero

1 Bandeja del disco
2 Botones de funcionamiento

STANDBY/ON Botón

▲ (OPEN/CLOSE)

FUNCTION

Cambia la fuente de entrada o la función.

▶/■ (PLAY / PAUSE)

■ (STOP)

|◀◀/▶▶| (SKIP)

- TUNE + (Sintonización de la rada)

3 Sensor remoto
4 Ventana de visualización
5 PORTABLE IN
6 Puerto USB
7 Control de volumen

Parte posterior

1 Cable de corriente alterna (CA) Conectar a la fuente de alimentación.
2 Conexiones de los altavoces
3 Ventilador de refrigeración
4 Conexión de la antena
5 VIDEO OUT
6 AUX (L/R) INPUT

7 COMPONENT VIDEO (Y PB PR) OUTPUT (PROGRESSIVE SCAN)

8 OPTICAL 1(TV) / 2

9 iPod (24 pin) Conectar al cradle de iPod incluido.

10 HDMI OUT (tipo A, Versión 1.3) Conecta a un TV con entradas HDMI.

11 Puerto LAN

3

Instalación

Monte los altavoces

Confi guración de los altavoces BCS-707

Preparación de los altavoces

1. Coloque los apoyos antideslizantes en la base de cada pie de altavoz, el subwoofer y el altavoz central.

Para las bases de altavoz:

Utilice el adhesivo incluido para colocar los cuatro apoyos centrales en la base (inferior) de cada pie de altavoz.

Para subwoofer:

Utilice el adhesivo incluido para colocar los cuatro apoyos grandes en la base del subwoofer.

Para altavoz central:

Utilice el adhesivo incluido para colocar los cuatro apoyos pequeños en la base del altavoz central.

1. Coloque los pies del altavoz en los vástagos con los tornillos incluidos.

Cuando haya alineado el vástago y la base, fijelos con los tornillos pequeños en los puntos que se muestran más adelante. Tenga en cuenta que el altavoz debe orientarse en la dirección de la base del triángulo isósceles.

3. Conecte los cables al reproductor.

Conecte el cable blanco con el lado de línea gris (+) y el otro cable en el lado (-). Para conectar el cable al reproductor, presione cada pestaña plástica para abrir el terminal de conexión. Introduzca el cable y suelte la pestaña.

PRECAUCIÓN

• No conecte ningún altavoz diferente a los suministrados con este sistema.
• No conecte los altavoces suministrados a ningún amplifi cador diferente al que se incluye con este sistema. La conexión a otro amplifi cador puede dar lugar a fallos de funcionamiento o un incendio.

Fijación de los altavoces delanteros y surround.

Coloque los altavoces delanteros y surround con el pasador plástico incluido. Atornille los dos ganchos en la pared detrás del altavoz. Pase un cordón grueso alrededor de los ganchos y a través del pasador plástico para estabilizar el altavoz (asegúrese de que soporte el peso del altavoz). Tras la instalación, asegúrese de que se haya fi jado correctamente el altavoz.

PRECAUCIÓN

• El pasador plástico no es un componente de montaje, y el altavoz no debe colgar directamente de la pared con este pasador. Utilice siempre un cordón para estabilizar el altavoz.
• Pioneer no acepta ninguna responsabilidad por posibles pérdidas o daños resultantes de un montaje o instalación incorrectos, una resistencia insufi ciente de los materiales de instalación, uso incorrecto o desastres naturales.
• Al colocar esta unidad, asegúrese de fi jarla de forma segura y evite áreas en las que exista la posibilidad de que caiga y causarle lesiones si se produce un desastre natural (por ejemplo, un terremoto).

Confi guración de los altavoces BCS-303

Preparación de los altavoces

1. Coloque los apoyos antideslizantes en la base de cada altavoz.

Para las bases de altavoz:

Utilice el adhesivo incluido para colocar los cuatro apoyos centrales pequeños en la base (inferior) de cada pie de altavoz.

Para subwoofer:

Utilice el adhesivo incluido para colocar los cuatro apoyos grandes en la base del subwoofer.

Para altavoz central:

Utilice el adhesivo incluido para colocar los cuatro apoyos pequeños en la base del altavoz central.

1. Conecte los cables al reproductor.

Conecte el cable blanco con el lado de línea gris (+) y el otro cable en el lado (-). Para conectar el cable al reproductor, presione cada pestaña plástica para abrir el terminal de conexión. Introduzca el cable y suelte la pestaña.

Montaje mural del altavoz central

El altavoz central tiene un orifi cio de montaje que se puede usar para montar el altavoz en la pared.

Antes del montaje

Recuerde que el sistema de altavoces es pesado y que su peso podría hacer que se afl ojen los tornillos, o que falle el material de la pared que los sujeta, con una posible caída de los altavoces. Asegúrese de que la pared en la que desea montar los altavoces tenga la resistencia sufi ciente para soportarlos. No realice el montaje sobre contrachapado o paredes blandas.

No se incluyen los tornillos de montaje. Utilice tornillos adecuados para el material de la pared y apoye el peso del altavoz.

PRECAUCIÓN

• Si no está seguro de la calidad y la resistencia de una pared, consulte a un profesional.
• Pioneer no se hace responsable de ningún accidente o daños resultantes de una instalación inadecuada.

Notas adicionales sobre la colocación

Instale los altavoces principales delanteros izquierdo y derecho a la misma distancia del televisor.

Precauciones:

Asegúrese de enroscar el cable pelado del altavoz e insértelo completamente en el terminal del altavoz. Si alguno de los cables de altavoz pelados toca el panel trasero, puede hacer que se corte la alimentación eléctrica como medida de seguridad.

Los altavoces delanteros, central y surround suministrados con este sistema están protegidos magnéticamente. Sin embargo, dependiendo de la ubicación de instalación, puede producirse distorsión del color si los altavoces se instalan muy cerca de la pantalla de un televisor. Si esto ocurre, apague el televisor, y enciéndalo después de 15 – 30 minutos. Si el problema continúa, separe el sistema de altavoces del televisor.

El subwoofer no está protegido magnéticamente y, por esta razón, no puede colocarse cerca de un televisor o monitor. No coloque medios de almacenaje magnéticos (como discos fl exibles y cintas o cassettes de vídeo) cerca del subwoofer.

No fi je los altavoces delanteros/surround y el subwoofer a una pared o techo. Podrían caerse o causar lesiones.

Ubicación del sistema

La siguiente imagen muestra un ejemplo de posicionamiento del sistema. Recuerde que la ilustración en estas instrucciones difi ere de la unidad real, en cuanto a fi nes explicativos Para un sonido envolvente óptimo, todos los altavoces aparte del subwoofer deberían colocarse a la misma distancia de la posición desde donde se van a escuchar (A).

Ⓐ Altavoz frontal izquierdo /

(B) Altavoz frontal derecho:

Coloque los altavoces frontales a ambos lados del monitor o pantalla y debidamente alineados respecto a la pantalla.

© Altavoz central:

Coloque el altavoz central encima o debajo del monitor o pantalla.

© Altavoz izquierdo envolvente /

Coloque estos altavoces detrás de la posición desde donde se van a escuchar, orientados ligeramente hacia dentro.

⑤ Subwoofer:

La posición del subwoofer no es tan importante, ya que los sonidos de graves no dependen en gran medida de su orientación. No obstante, es mejor colocar el subwoofer cerca de los altavoces frontales. Gírelo ligeramente hacia el centro de la habitación para reducir el refl ejo contra la pared.

© Unidad

PRECAUCIÓN

- Tenga cuidado y asegúrese de que los niños no se apoyen o dejen objetos en el *conducto del altavoz. *Conducto del altavoz: Habitáculo para sonidos bajos en la estructura (alojamiento) del altavoz.

- Coloque el altavoz central a una distancia segura fuera del alcance de los niños. De lo contrario, puede caerse y causar lesiones personales y/o daños materiales.

- Los altavoces contienen piezas magnéticas, por lo que pueden aparecer irregularidades cromáticas en la pantalla del televisor o en el monitor del ordenador. Utilice los altavoces lejos de la televisión y del monitor del ordenador.

Conexiones a su TV

Realice una de las conexiones siguientes, dependiendo de las opciones del propio equipo.

• Conexión HDMI (página 21-22)
• Conexión de vídeo componente (página 22)
• Conexión del vídeo (página 23)

NOTA

• Dependiendo de su TV y otros equipos que quiera conectar, hay varias formas de conectar el reproductor. Utilice sólo una de las conexiones descritas en este manual.
• Por favor, consulte los manuales de su TV, sistema estéreo y otros dispositivos según necesite para establecer la mejor conexión posible.
• Asegúrese de que el reproductor está conectado directamente al TV. Sintonice el TV al canal de entrada de vídeo correcto.
• No conecte el reproductor a través de su VCR. La imagen podría distorsionarse debido al sistema de protección anti-copia.

Conexión HDMI

Si dispone de un televisor o monitor HDMI, puede conectarlo a este reproductor usando un cable HDMI (tipo A, Versión 1.3).

Conecte la toma HDMI OUT del reproductor a la toma HDMI IN de un televisor o monitor compatible con HDMI.

Conexión HDMI

Seleccione la fuente del televisor a HDMI (consulte el manual de instrucciones del televisor).

NOTA

• No modifi que la resolución si la conexión ya se ha establecido, podrían producirse fallos en el funcionamiento. Para resolver este problema, apague el reproductor y vuelva a encenderlo.
• Cuando la conexión HDMI con el HDCP no esté verifi cada, la pantalla de TV cambiará a una pantalla negra. En este caso, compruebe la conexión HDMI o desconecte el cable HDMI.
• Si aparecen ruidos o líneas en la pantalla, compruebe el cable HDMI (la longitud se limita generalmente a 4,5 m y se utiliza un cable HDMI de alta velocidad (versión 1.3).
• Si un dispositivo HDMI conectado no acepta la salida de audio del reproductor, el audio del dispositivo HDMI podrá distorsionarse o no emitirse.
• Si utiliza una conexión HDMI, se puede cambiar la resolución para la salida HDMI. (Consulte "Ajuste de la resolución" en la página 23).
• Seleccione el tipo de salida de vídeo de la toma HDMI OUT mediante la opción [Conf. color HDMI] en el menú [Confi g.] (ver página 34).
• Cuando conecte un dispositivo compatible con HDMI o DVI, realice las siguientes comprobaciones:
• Intente apagar el dispositivo HDMI/DVI y este reproductor. A continuación, encienda el dispositivo HDMI/DVI y transcurridos unos 30 segundos, encienda el reproductor.
• La entrada de vídeo del dispositivo conectado está seleccionada correctamente para esta unidad.
• El dispositivo conectado es compatible con las entradas de vídeo de resolución 720x576p (480p), 1280x720p, 1920x1080i o 1920x1080p.
• o todos los dispositivos HDMI o DVI compatibles con HDCP funcionarán con este reproductor.
• La imagen no se verá correctamente con un dispositivo que no sea compatible con HDCP.
• El reproductor no funciona y la pantalla de TV se vuelve negra.

Conexión de vídeo componente

Conecte las tomas COMPONENT VIDEO OUT del reproductor a las tomas de entrada correspondientes del televisor usando cables Y Pb Pr. Puede oír el sonido a través del altavoz del sistema.

Conexión de componentes

NOTA

Si utiliza la conexión COMPONENT VIDEO OUT, puede modifi car la resolución de salida (consulte el apartado "Ajuste de la resolución" en la página 23.)

Conexión del vídeo

Conecte la toma VIDEO OUT del reproductor a la toma de entrada de vídeo situada en el televisor mediante un cable de vídeo. Puede oír el sonido a través del altavoz del sistema.

Ajuste de la resolución

El reproductor proporciona varias resoluciones de salida para las conexiones HDMI OUT y COMPONENT VIDEO OUT. Es posible cambiar la resolución mediante el menú [Confi g.].

1. Pulse HOME MENU (♠).
2. Utilice </> / ∧/ ∨ para seleccionar el menú [Confi g] y pulse ENTER ⚙️ Aparecerá el menú [Confi g].
3. Utilice /V para seleccionar la opción [PANTALLA] y, a continuación, pulse> para pasar al segundo nivel.
4. Utilice /V para seleccionar la opción [Resolución] y, a continuación, pulse ENTER (◎) o > para pasar al tercer nivel.

1. Use A/V para seleccionar una opción y, a continuación, pulse ENTER (para confi rmar su selección.

NOTA

• Si su televisor no acepta la resolución que ha configurado en el reproductor, es posible ajustar la resolución a 576p (480p) de la siguiente manera:
• Pulse ▲ para abrir la bandeja de discos.
  2 Pulse ■ por más de 5 segundos.
• Como son varios los factores que influyen en la resolución de salida de vídeo, consulte "Resolución de la salida de vídeo" en la página 70.

Conexión de la antena

Conecte la antena facilitada para escuchar la radio.

Conexión de la antena

NOTA

Después de conectar la antena por hilo FM, manténgala lo más horizontal posible. Asegúrese de sacar la antena por hilo FM completamente.

Conexiones con un dispositivo externo

Conexión auxiliar

Puede disfrutar del sonido de su componente con las tomas de salida de audio analógicas de los altavoces del sistema.

Conecte las tomas de salida de audio analógicas a su componente en la conexión auxiliar izquierda o derecha de esta unidad. Y después, seleccione la opción [AUX] pulsando INPUT/TUNER, </> y ENTER (●).

Conexión auxiliar

Conexión a entrada de puerto

Puede disfrutar del sonido de su reproductor de audio portátil desde los altavoces del sistema.

Conecte la toma de los auriculares (o la salida de línea) del reproductor de audio portátil a la entrada del puerto en esta unidad. Y después, seleccione la opción [PORTABLE] pulsando INPUT/TUNER, </> y ENTER (◎).

Conexión a entrada de puerto

Conexión a entrada óptica 1/2

Puede disfrutar del sonido de su componente con la conexión óptica digital de los altavoces del sistema.

Conecte la toma de salida óptica de su componente a las tomas de entrada óptica 1/2 de la unidad. Y después, seleccione la opción [OPTICAL 1/2] pulsando INPUT/TUNER, </> y ENTER (●). O pulse OPTICAL para seleccionar directamente.

Conexión óptica

Conexión Bluetooth®

Acerca de Bluetooth

Bluetooth ^® es una tecnología de comunicación inalámbrica para conexiones de corta distancia.

El alcance disponible es de 10 metros. (Puede interrumpirse el sonido si hay interferencias causadas por otra onda electrónica o si se conecta el bluetooth en otras habitaciones.)

La conexión de aparatos individuales bajo Tecnología inalámbrica Bluetooth no incurre en ningún cargo. Se puede utilizar un teléfono móvil con tecnología inalámbrica Bluetooth a través de Cascade, si la conexión se ha realizado con tecnología inalámbrica Bluetooth.

Aparatos disponibles: Teléfono móvil, MP3, ordenador portátil, PDA (estas unidades deben ser compatibles con auriculares estéreo.)

Perfi les de Bluetooth

Para utilizar la tecnología inalámbrica Bluetooth, los aparatos deben cumplir con ciertos perfi les. Este equipo es compatible con el perfi I siguiente.

Escuchar música de un aparato Bluetooth

Acoplar su equipo y un aparato Bluetooth

Antes de comenzar el procedimiento de acoplamiento, asegúrese de que se haya activado la función Bluetooth del aparato Bluetooth. Consulte la guía de usuario del aparato Bluetooth. Una vez realizado con éxito el acoplamiento, no es necesario volver a realizarlo.

1. Selección la función Bluetooth con INPUT/TUNER o BT AUDIO. Aparece "BT AUDIO" y, posteriormente, "BT READY" en la ventana de la pantalla.
2. Encienda el aparato Bluetooth y realice la operación de acoplamiento. Durante la búsqueda del aparato Bluetooth, quizás se muestre una lista de los dispositivos encontrados en la pantalla del aparato Bluetooth, dependiendo del tipo de aparato de que se trate. Su equipo aparece como "PIONEER AUDIO".
3. Introduzca el código PIN. Código PIN: 0000
4. Cuando se haya realizado el acoplamiento con éxito, se iluminará el LED del Bluetooth y se mostrará "BT SINK".

NOTA

Dependiendo del tipo de aparato de que se trate, el modo de acoplamiento puede ser diferente.

1. Escuchar música.

Para reproducir música guardada en el aparato Bluetooth, consulte la guía de usuario de ese aparato.

NOTA

• Si cambia la función del equipo, se desconectará la función Bluetooth y deberá realizar de nuevo el acoplamiento.
• AVRCP no está disponible en este modo.

Comprobación de la información del aparato Bluetooth conectado

Esta función se realiza tras el acoplamiento. Puede comprobar la información Bluetooth.

Mantenga pulsado DISPLAY repetidamente.

La información de Bluetooth cambia del modo siguiente. Dirección local de aparato Bluetooth → Nombre de aparato → Ninguno → ...

NOTA

• Este equipo no es compatible con el perfi I de auriculares mono (perfi I de manos libres).
• El sonido podría interrumpirse cuando otra onda electrónica interfi era en la conexión.
• No se puede controlar el aparato Bluetooth con este equipo.
• El acoplamiento se limita a un aparato Bluetooth por equipo y no es posible el acoplamiento múltiple.
• Aunque la distancia entre su Bluetooth y el aparato sea inferior a 10 m, si hay obstáculos entre ambos, no se podrá conectar el aparato Bluetooth.
• Dependiendo del tipo de aparato, quizás no pueda usar la función Bluetooth.
• Cuando no se ha conectado el Bluetooth, aparece "BT READY" en la ventana de la pantalla.
• Si se produce un fallo eléctrico debido a aparatos que utilizan la misma frecuencia, como equipos médicos, microondas o dispositivos LAN inalámbricos, se interrumpirá la conexión.
• Cuando se sitúe una persona en el recorrido de la comunicación entre el aparato Bluetooth y el reproductor, se interrumpirá la conexión.
• Si aumenta la distancia entre el Bluetooth y el equipo, se reducirá la calidad del sonido y la conexión se interrumpirá si el espacio entre el Bluetooth y el equipo es superior al alcance del Bluetooth.
• Se desconecta el aparato con tecnología inalámbrica Bluetooth, si se apaga el equipo principal o la distancia entre el aparato y la unidad principal es superior a 10 m.

Conexión a la red doméstica

Este reproductor se puede conectar a una red de área local (LAN) a través de un puerto LAN en el panel trasero.

Para más información consulte la documentación del dispositivo de red. Conecte el puerto LAN del reproductor al correspondiente puerto del módem o router a través de un cable de red LAN o cable Ethernet (CAT5 o superior con conector RJ45) disponibles en comercios.

En el ejemplo de confi guración de una conexión por cable que se muestra a continuación, el reproductor puede acceder al contenido desde cualquiera de los ordenadores.

Conexión a red

Reproductor

NOTA

• Cuando enchufe o desenchufe el cable LAN, hágalo sujetando el cable por el enchufe. Al desenchufarlo, no estire del cable LAN, desenchúfelo presionando hacia abajo el enchufe.
• No conecte un cable de teléfono modular al puerto LAN.
• Existen varias confi guraciones para la conexión, siga las especificaciones de su compañía de telecomunicaciones o de su proveedor de Internet.
• Si desea acceder a contenido desde ordenadores o servidores DLNA, el reproductor deberá estar conectado a la misma red de área local que dichos ordenadores o servidores a través de un router.

Configuración de la red

Antes de ajustar la red por cable, es necesario conectar Internet de banda ancha a su red doméstica.

Si hay un servidor DHCP en la red de área local (LAN) a través de una conexión por cable, a este reproductor se le asignará automáticamente una dirección IP. Después de realizar la conexión física, es posible que se tenga que ajustar la confi guración de red del reproductor en algunas redes domésticas. Ajuste la confi guración de [RED] de la siguiente manera.

1. Seleccione la opción [Confi g de conexión] en el menú [Confi g.] y, a continuación, pulse ENTER (●).

1. Utilice /V/</> para seleccionar el modo IP entre [Dinámico] y [Estático]. Normalmente, seleccione [Dinámico] para asignar de forma automática una dirección IP.

NOTA

Si no hay disponible un servidor DHCP en la red y desea confi gurar manualmente la dirección IP, seleccione [Estático] y, a continuación, [dirección IP], [máscara de red], [gateway] y [servidor DNS] mediante los botones ∧/∨/</>y los botones numéricos. Si se equivoca mientras introduce un número, pulse CLEAR para borrar la parte resaltada.

1. Seleccione [OK] y pulse ENTER (para aplicar los ajustes de red.
2. El reproductor le pedirá que compruebe la conexión de red. Seleccione [OK] y pulse ENTER (●para completar la conexión de red.

1. Si selecciona [Test] y pulsa ENTER (en el paso 4 anterior, el estado de conexión de la red se mostrará en la pantalla. Además, es posible hacer la comprobación en [Estado conexión] en el menú [Confi g.].

Notas sobre la conexión de red:

• Muchos de los problemas de conexión a la red que se producen durante la confi guración pueden resolverse a menudo reseteando el router o cable módem. Después de conectar el reproductor a la red doméstica, apague inmediatamente y/o desconecte el cable de alimentación del router o cable módem de la red doméstica. Después, encienda y/o conecte de nuevo el cable de alimentación.
• El número de dispositivos que pueden recibir el servicio de Internet quedará limitado por las condiciones de servicio aplicables dependiendo del proveedor de servicios de Internet (ISP). Para obtener más información, póngase en contacto con su ISP.
• Nuestra empresa no se responsabiliza de un mal funcionamiento del reproductor y/o la función de conexión a Internet por errores/ fallos de comunicación con su conexión a Internet de banda ancha u otro equipo conectado.
• Nuestra empresa no es la creadora o suministradora de las características de los discos BD-ROM disponibles en la función de conexión a Internet, y tampoco se responsabiliza de su funcionalidad o disponibilidad continuada. Puede que haya material relacionado con el disco disponible a través de la conexión a Internet que sea incompatible con este reproductor. Si tiene alguna duda acerca de dicho contenido, póngase en contacto con el fabricante del disco.
• Algunos contenidos de Internet pueden requerir una conexión con un ancho de banda superior.

• Incluso si el reproductor está correctamente conectado y confi gurado, puede que parte de los contenidos de Internet no funcionen correctamente debido a congestión de Internet, la calidad o ancho de banda de su servicio de Internet, o problemas con el proveedor de contenido.

• Es posible que algunas operaciones de conexión a Internet no se puedan realizar debido a ciertas restricciones del proveedor de servicios de Internet (ISP) que le proporciona la conexión a Internet de banda ancha.

• Los costes del proveedor de Internet incluidos (sin limitación) los cargos de conexión corren por su cuenta y riesgo.
• Se necesita un puerto 10 LAN Base-T o 100 Base-TX para la conexión por cable a este reproductor. Si su servicio de Internet no permite ese tipo de conexiones no podrá conectar el reproductor.
• Para utilizar el servicio xDSL necesitará un router.
• Es necesario un módem DSL para utilizar el servicio DSL y un cable módem para usar el servicio de cable módem. Dependiendo del método de acceso y el acuerdo de suscripción que tenga con su ISP, puede que no pueda utilizar la función de conexión a Internet de este reproductor, o puede que se limite al número de dispositivos que se pueden conectar a la vez. (Si su ISP limita la suscripción a un dispositivo, puede que este reproductor no pueda conectarse si ya hay conectado un ordenador).
• Puede que el uso de un "Router" no esté permitido o su uso esté limitado según las políticas y restricciones de su ISP. Para más información, póngase directamente en contacto con su ISP.
• Apague todos los equipos de red que no utilice en su red doméstica local. Algunos dispositivos pueden generar tráfico de red.

Conexión de dispositivos USB

Este reproductor puede reproducir archivos de vídeo, música y fotos guardados en el dispositivo USB.

1. Inserte un dispositivo USB en el puerto USB hasta que se ajuste en su posición.

1. Pulse HOME MENU.

Seleccione [Película], [Foto] o [Música] con los botones ∧/∨/</>, y pulse ENTER (

1. Seleccione un archivo con los botones ∧/V/</>, y pulse PLAY o ENTER (●) para reproducir el archivo. Puede comprobar el espacio del dispositivo USB en la pantalla.

2. Seleccione el otro modo. Y retire el dispositivo USB con cuidado.

NOTA

• Este reproductor es compatible con memoria flash USB/HDD externo formateado en FAT16, FAT32 y NTFS cuando se accede a archivos (música, fotos, vídeos). Sin embargo, para la grabación de CD de audio y BD-LIVE sólo son compatibles los formatos FAT16 y FAT32. Utilice la memoria flash USB/HDD externo formateado en FAT16 o FAT32 cuando use la grabación de CD de audio y BD-LIVE.
• El dispositivo USB puede utilizarse para el almacenamiento local y así disfrutar de discos BD-LIVE con Internet.
• Esta unidad admite hasta 4 particiones del dispositivo USB.
• No extraiga el dispositivo USB mientras esté en funcionamiento (reproducción, etc.).
• No es compatible con un dispositivo USB que necesite un programa de instalación adicional al estar conectado al ordenador.
• Dispositivo USB: Dispositivo USB que admite USB 1,1 y USB 2,0.
• Se pueden reproducir archivos de vídeo, música y fotos. Para obtener una información detallada de funcionamiento con cada archivo, consulte las páginas correspondientes.
• Es recomendable realizar copias de seguridad regularmente para evitar pérdida de datos.
• Si utiliza un cable de extensión USB, un HUB USB o un multilector USB, el dispositivo USB puede no reconocerse.
• Es posible que algunos dispositivos USB no funcionen con esta unidad.
• No admite cámaras digitales ni teléfonos móviles.
• El puerto USB de este aparato no puede conectarse a un ordenador.

Ajustes

Ajuste de los valores de confi guración

Es posible modifi car los ajustes del reproductor en el menú [Confi g.].

1. Pulse HOME MENU (♠).

1. Utilice </>/Λ/V para seleccionar el menú [Confi g.] y pulse ENTER 🔒 Aparecerá el menú [Confi g.].

1. Utilice /V para seleccionar la primera opción de confi guración y pulse>para pasar al segundo nivel.

1. Utilice ∧/V para seleccionar una segunda opción de confi guración y pulse ENTER Ⓞ) para desplazarse hasta el tercer nivel.

1. Utilice ∧/V para seleccionar la opción deseada y pulse > o ENTER (●para confi rmar su selección.

Menú [PANTALLA]

Aspecto TV

Seleccione una relación de aspecto del TV según el tipo de televisor.

[Formato Carta 4:3]

Selecciónelo cuando haya una pantalla de televisión tradicional (4:3) conectada. Muestra la imagen con barras que la ocultan por la parte superior e inferior.

Selecciónelo cuando haya una pantalla de televisión tradicional (4:3) conectada. Muestra la imagen recortada para ajustarse a la pantalla de su TV. Ambos lados de la imagen están recortados.

[16:9 Original]

Seleccione esta opción cuando se haya conectado a una TV panorámica 16:9. La imagen de formato 4:3 se mostrará con una proporción de 4:3 con bandas negras a derecha e izquierda.

[16:9 Completa]

Seleccione esta opción cuando se haya conectado a una TV panorámica 16:9. La imagen de formato 4:3 se ajustará horizontalmente (en proporción lineal) para llenar toda la pantalla.

NOTA

No se puede seleccionar [Formato Carta 4:3] y [Form. panorám. 4:3] si la resolución está ajustada en un valor superior a 720p.

Resolución

Ajusta la resolución de salida de la señal de vídeo HDMI y de componente. Refi érase a la página 23 y 70 para obtener detalles sobre la confi guración de la resolución.

[Auto]

Si la conexión [HDMI OUT] se conecta a una TV que proporcione información de pantalla (EDID), se seleccionará automáticamente la resolución que mejor se adapte a la TV conectada. Si solamente está conectada la conexión COMPONENT VIDEO OUT], la resolución se cambiará a 1080i de forma predeterminada.

[1080p]

Representa 1080 líneas de vídeo progresivo.

[1080i]

Representa 1080 líneas de vídeo entrelazado.

[720p]

Representa 720 líneas de vídeo progresivo.

[576p (480p)]

Representa 576 (480) líneas de vídeo progresivo.

[576i (480i)]

Representa 576 (480) líneas de vídeo entrelazado.

Pantalla 1080p

Cuando la resolución se confi gure como 1080p, seleccione la opción [24Hz] para obtener una presentación limpia del material fi Imado (1080p/24 Hz) con una pantalla equipada con HDMI compatible con la entrada 1080p/24 Hz.

NOTA

• Si selecciona [24 Hz], podrían producirse distorsiones en la imagen cuando el vídeo cambia material fi Imográfico y de vídeo. En ese caso, seleccione [50 Hz].
• Incluso cuando la opción [Pantalla 1080p] se confi gura a [24 Hz], si la TV no es compatible con 1080p/24 Hz, la frecuencia de fotogramas real de la salida de video será 50 Hz según el formato de la fuente de vídeo.

Conf. color HDMI

Seleccione el tipo de salida de la conexión HDMI OUT. Para esta confi guración, consulte los manuales del dispositivo de pantalla.

[YCbCr]

Seleccione esta opción al conectar a un dispositivo de pantalla HDMI.

[RGB]

Seleccione esta opción al conectar a un dispositivo de pantalla DVI (RGB).

Menú [IDIOMA]

Menú de visualización

Seleccione un idioma para el menú [Confi g.] y para la información en pantalla.

Menú del disco/Audio del disco/ Subtítulo del disco

Seleccione el idioma que prefi era para la pista de audio (audio del disco), los subtítulos, y el menú del disco.

[Original]

Hace referencia al idioma original en que se grabó el disco.

[Otros]

Pulse ENTER (●) para seleccionar otro idioma. Use los botones numéricos y a continuación ENTER (●) para introducir el número de 4 dígitos según la lista de códigos de idioma de la página 69.

[Apagado] (sólo para subtítulos del disco)

Desactiva los subtítulos.

NOTA

Puede que el ajuste del idioma no funcione dependiendo del disco.

Menú [AUDIO]

Ajuste Altavoces

Para obtener el mejor sonido posible, utilice la pantalla de confi guración del altavoz para especificar el volumen de los altavoces que ha conectado y la distancia desde donde se van a escuchar. Utilice la prueba para ajustar el volumen de los altavoces al mismo nivel.

[Altavoces]

Seleccione un altavoz que quiera ajustar.

[Volumen]

Ajusta el nivel de salida de cada altavoz.

[Distancia]

Ajusta la distancia entre cada altavoz y la posición desde donde se van a escuchar.

[Prueba/ Parar tono de prueba]

Los altavoces emitirán un tono de prueba.

[OK]

Confirma la confi guración.

[Cancelar]

Cancela la confi guración.

Sincronismo HD AV

A veces, la televisión digital se encuentra con cierto desfase entre la imagen y el sonido Si esto ocurre, se puede compensar ajustando cierto retraso en el sonido de manera que éste "espere" a que llegue la imagen; es lo que se denomina "Sincronismo HD AV".

Utilice ∧ ∨ para aumentar o disminuir el tiempo de retraso, eligiendo entre 0 y 300 ms.

El retraso variará según el canal de televisión digital que esté viendo. Si cambia de canal deberá volver a ajustar el valor Sincronismo HD AV.

DRC (Control de rango dinámico)

Cuando se reproduce contenido codifi cado en Dolby Digital o Dolby Digital Plus, puede que quiera comprimir el rango dinámico de la salida de audio (la diferencia entre los sonidos más altos y los más bajos). Esta opción le permite escuchar una película con el volumen bajo sin perder la precisión del sonido. Confi gurar en [Activo] para obtener este efecto.

NOTA

El ajuste DRC se puede modifi car sólo cuando no hay discos en la unidad o ésta se encuentra parada completamente.

Menú [BLOQUEO]

Para acceder a las distintas funciones de [BLOQUEO] es preciso introducir el código de seguridad de 4 dígitos establecido anteriormente.

Si todavía no ha introducido una contraseña, se le pedirá que lo haga. Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (●) para crear una nueva contraseña.

Contraseña

Puede crear o cambiar la contraseña.

[Ninguno]

Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (●) para crear una nueva contraseña.

[Cambiar]

Introduzca la contraseña actual y pulse ENTER (◎). Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (◎) para crear una nueva contraseña.

NOTA

Si se equivoca antes de pulsar ENTER (☐), pulse CLEAR. A continuación, introduzca la contraseña correcta.

Si olvida su contraseña,

Si olvida su contraseña, puede borrarla siguiendo estos pasos:

1. Extraiga los discos que puedan estar en el reproductor.
2. Seleccione la opción [Bloqueo] en el menú [Confi g.].
3. Utilice los botones numéricos para introducir "210499" en el menú [Bloqueo]. Se borra la contraseña.

Índice DVD

Bloquea la reproducción de un DVD clasifi cado según su contenido. (No todos los discos están clasifi cados).

[Indice 1-8]

La clasifi cación uno (1) es la que tiene más restricciones y la ocho (8) la que menos.

[Desbloqueo]

Si se selecciona esta opción, el control paterno no está activo y el disco se reproduce en su totalidad.

Índice BD

Establece un límite de edad para la reproducción de BD-ROM. Utilice los botones numéricos para introducir un límite de edad para la visualización de BD-ROM.

[255]

Todos los BD-ROM se pueden reproducir.

[0-254]

Prohíbe la reproducción de BD-ROM con la correspondiente selección de valoración incorporada.

NOTA

El [Índice BD] se aplicará sólo para el disco BD que contiene el control de clasifi cación avanzada.

Código del país

Introduzca el código del área cuyos estándares se han utilizado para valorar el DVD, según la lista que aparece en la página 68.

Menú [RED]

Config de conexión

Si su entorno de red doméstica está preparado para la conexión del reproductor, se deberá confi gurar la conexión de red por cable del reproductor para una comunicación por red. (Consulte la “Conexión a la red doméstica” en las página 28.)

Estado conexión

Si desea comprobar el estado de red en este reproductor, seleccione las opciones [Enlace principal] y pulse ENTER (para comprobar si se ha establecido una conexión a la red e Internet.

Conexión BD-LIVE

Al usar las funciones de BD-LIVE puede restringir el acceso a Internet.

[Permitido]

El acceso a Internet se permite a todos los contenidos de BDLive.

[Permiso parcial]

El acceso a Internet se permite solamente al contenido de BD-LIVE que disponga de certifi cados de propietario. El acceso a Internet y las funciones AACS queda prohibido para todo el contenido BD-LIVE sin certifi cado.

[Prohibido]

El acceso a Internet queda prohibido a todos los contenidos de BD-LIVE.

Menú [OTROS]

DivX VOD

ACERCA DE DIVX VIDEO: DivX ^® es un formato de vídeo digital creado por DivX, Inc. Se trata de un dispositivo oficial con certificación DivX que reproduce vídeo DivX. Visite www.divx.com y podrá obtener más información y herramientas de software para convertir sus archivos de vídeo en DivX.

ACERCA DE VÍDEO A DEMANDA DIVX: Este dispositivo DivX Certifi ed ^® debe registrarse para poder reproducir contenido de vídeo a demanda DivX (VOD). Para generar el código de registro, busque la sección de DivX VOD en el menú de confi guración del dispositivo. Visite la página vod.divx.com con este código, complete el proceso de registro y obtenga más información acerca de DivX VOD.

[Registrar]

Muestra el código de registro de su reproductor.

[Anular registro]

Desactiva el reproductor y visualiza el código de desactivación.

NOTA

Todos los vídeos descargados de DivX® VOD con el código de registro de este reproductor sólo pueden reproducirse en esta unidad.

Desconexión automat

El protector de pantalla aparece cuando el reproductor se deja en el modo de parada durante más de cinco minutos. Si confi gura esta opción en [Activo], la unidad se desconecta automáticamente después de que el protector de pantalla se muestre durante 25 minutos. Confi gure esta opción en [Apagado] para dejar el protector de pantalla hasta que la unidad sea accionada por el usuario.

Inicializar

Ajuste de fábrica

Se pueden restablecer la confi guración del reproductor a los ajustes predeterminados de fábrica.

Espac. libre en BD

Inicializa el contenido de BD desde el almacenamiento USB conectado.

NOTA

Si restaura la confi guración de fábrica del reproductor utilizando la opción [Ajuste de fábrica] deberá realizar la activación de los servicios en línea y confi guración de red de nuevo.

Información de software

Muestra la versión actual del software.

Efecto de sonido

Puede seleccionar un modo de sonido adecuado. Pulse SOUND varias veces hasta que aparezca el modo deseado en la pantalla del panel frontal o en la pantalla del TV. Los elementos mostrados en el ecualizador pueden variar según las fuentes de sonido y los efectos.

[Pioneer 1]: Le proporciona el ajuste de sonido adecuado cuando se conectan altavoces de tipo pequeño (S-BD303).

[Pioneer 2]: Le proporciona el ajuste de sonido adecuado cuando se conectan altavoces de tipo alto (S-BD707T).

[Bypass]: Las señales de audio envolvente y de múltiples canales se reproducen según la manera en la que se grabaron.

[Bass Blast]: Refuerza el efecto del sonido grave desde el altavoz frontal izquierdo y derecho y el subwoofer.

[PL II Movie]: Realiza la decodifi cación del modo de película Pro Logic II en la señal de entrada y produce cinco canales de salida de banda ancha desde las fuentes de 2 canales. Este ajuste es ideal para ver vídeos de películas ya grabadas o antiguas. Este modo está disponible sólo en las fuentes de 2 canales.

[PL II Music]: Realiza la decodifi cación del modo de música Pro Logic II en la señal de entrada y produce cinco canales de salida de banda ancha desde las fuentes de 2 canales. Este ajuste es ideal para las fuentes de estéreo normal como un CD. Este modo está disponible sólo en las fuentes de 2 canales.

[Clear Voice]: Este modo ofrece un sonido de voz claro, mejorando la calidad de la voz que se escucha.

[Game]: Puede disfrutar de un sonido más virtual mientras se entretiene con sus videojuegos.

[Night]: Esta opción puede ser útil si quiere ver películas con el volumen bajo porque ya es tarde.

[Mus. ReTouch]: Cuando escuche archivos MP3 u otro tipo de música comprimida, podrá mejorar el sonido. Este modo está disponible sólo en las fuentes de 2 canales.

[Loudness]: Mejora el sonido de graves y agudos.

4

Funcionamiento

Reproducción general

Reproducción de discos

1. Pulse ▲ OPEN/CLOSE, y coloque un disco en la bandeja de discos.

1. Pulse ▲ OPEN/CLOSE para cerrar la bandeja de discos.

La mayoría de CDs de audio, BD-ROM y DVD-ROM se reproducen automáticamente.

1. Pulse ⬆ HOME MENU.

1. Seleccione [Película], [Foto] o [Música] con los botones ∧/∨/</>, y pulse ENTER (©)

2. Seleccione la opción Disco con </>, y pulse ENTER (●).

Cuando conecte un máximo de dos dispositivos, se mostrará como previamente.

1. Seleccione un archivo con /V/</>,y pulse PLAY o ENTER (●) para reproducir el archivo.

NOTA

- Las funciones de reproducción descritas en este manual no siempre están disponibles en todos los archivos y dispositivos. Algunas funciones pueden estar restringidas por muchos factores.

- Dependiendo de los títulos de BD-ROM es posible que sea necesaria una conexión de dispositivo USB para una correcta reproducción.

Para detener la reproducción

Pulse ■ STOP durante la reproducción.

Para hacer una pausa

Pulse ■■ PAUSE/STEP durante la reproducción.

Pulse ▶ PLAY para reanudar la reproducción.

Para reproducir fotograma a fotograma

Pulse ■■ PAUSE/STEP durante la reproducción de películas.

Pulse ■■ PAUSE/STEP repetidamente para reproducir fotograma a fotograma.

Para buscar hacia delante o hacia atrás

Pulse ◀◀ o ▶▶ durante la reproducción para avanzar rápidamente o retroceder rápidamente.

Puse ◀◀ o ▶▶ varias veces para cambiar entre las distintas velocidades de reproducción.

Para reducir la velocidad de reproducción

Mientras que la reproducción está en pausa, pulse varias veces ▶▶ para reproducir a varias velocidades de cámara lenta.

Para saltar al capítulo/pista/archivo siguiente/anterior

Durante la reproducción, pulse ◀◀◀ o ▶▶▶ para ir al siguiente capítulo/pista/archivo o para volver al principio del capítulo/pista/archivo actual.

Pulse ◀◀◀ dos veces brevemente para volver al capítulo/pista/archivo anterior.

Utilización del menú del disco

BD

DVD

AVCHD

Para visualizar el menú del disco

La pantalla de menús puede aparecer la primera vez después de cargar un disco que contenga un menú. Si desea visualizar el menú del disco durante la reproducción, pulse MENU.

Utilice / / < / > para navegar a través de las opciones del menú.

Para mostrar el menú desplegable

Algunos discos BD-ROM contienen un menú desplegable que se muestra durante la reproducción.

Pulse POPUP/ TOP MENU durante la reproducción y utilice los botones Λ/V/</> para navegar por las opciones del menú.

Reanudar la reproducción

BD

DVD

AVCHD

MOVIE

ACD

MUSIC

La unidad graba a partir del punto en el que pulsó ■ STOP dependiendo del disco. Si aparece en la pantalla durante unos instantes "■■ (Resume Stop)" pulse▶ PLAY para reanudar la reproducción (desde el punto de la escena).

Si pulsa dos veces ■ STOP o extrae el disco, aparece en pantalla, "■"(parada completa). La unidad eliminará el punto donde se detuvo.

NOTA

• El punto de reanudación podría eliminarse si se pulsa un botón (por ejemplo:; ⏻ (POWER), ▲ (OPEN/CLOSE), etc).
• La función de reanudación no está operativa para discos BD-Video con BD-J.
• Si pulsa una vez ■ (STOP) durante la reproducción de títulos interactivos de BD-ROM, la unidad entrará en el modo de parada completa.

Reproducción avanzada

Reproducción repetida

Durante la reproducción, pulse varias veces REPEAT (○) para seleccionar el modo de repetición deseado.

BD/DVD

A- - El segmento seleccionado se repetirá de forma continua.
Capítulo – El capítulo actual se reproducirá de forma repetitiva.
Título – El título actual se reproducirá de forma repetitiva.

Para volver a la reproducción normal, pulse REPEAT (○) repetidamente para seleccionar [Apagado].

Archivos de música/CDs de audio

Track – La pista actual o el archivo se reproducirá de forma repetitiva.
A All – Todas las pistas o archivos se reproducirán de forma repetitiva.
X– Las pistas o archivos se reproducirán en orden aleatorio.
✗ All – Todas las pistas o archivos se reproducirán de forma repetitiva y en orden aleatorio.
A-B – El segmento seleccionado se repetirá de forma continua. (Sólo CD de audio)

Para volver a la reproducción normal, pulse CLEAR.

NOTA

• Si pulsa una vez ▶▶▶ durante la reproducción repetida de capítulo/pista se cancelará la reproducción repetida.
• Esta función puede que no funcione en algunos discos o títulos.

Repetir una parte concreta

Este reproductor permite repetir la parte que haya seleccionado.

1. Mientras se reproduce, pulse REPEAT (☐) para seleccionar [A-] al comienzo de la parte que quiera repetir. Y después, pulse ENTER (☐)
2. Pulse ENTER (◎) el fina de la parte. El segmento seleccionado se repetirá de forma continua.
3. Para volver a la reproducción normal, pulse REPEAT (0) varias veces para seleccionar [OFF] o pulse CLEAR.

No puede seleccionar un segmento inferior a 3 segundos.

Búsqueda por marcador

BD

DVD

AVCHD

MOVIE

Puede comenzar la reproducción desde un máximo de nueve puntos memorizados.

Para introducir un marcador

1. Durante la reproducción, pulse MARKER en el punto que desee. El icono Marker aparece brevemente en la pantalla del televisor.
2. Repita el paso 1 para agregar hasta nueve marcadores.

Para recuperar una escena marcada

1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla.
2. Pulse un botón numérico para seleccionar el número de marcador que desee recuperar. La reproducción comenzará desde la escena marcada.

1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla.

1. Pulse V para resaltar un número de marcador. Utilice </> para seleccionar una escena marcada que desea eliminar.

2. Pulse CLEAR y la escena marcada se borrará del menú de búsqueda.

NOTA

• Puede que esta función no esté operativa para algunos discos, títulos, capacidad del servidor.
• Todos los puntos marcados se borran si el título está en modo de parada completa (■) se cambia el título o si se expulsa el disco.
• Esta función no está disponible si la duración total del título es inferior a 10 segundos.

Usar el menú de búsqueda

BD

DVD

AVCHD

MOVIE

Con el menú de búsqueda, es posible encontrar fácilmente el punto a partir del cual se desea iniciar la reproducción.

Para buscar un punto

1. Durante la reproducción, pulse SEARCH para mostrar el menú de búsqueda.

1. Pulse </> para avanzar o retroceder la reproducción 15 segundos. Puede seleccionar un punto hasta el que avanzar o retroceder manteniendo pulsado el botón </>.

Para iniciar la reproducción de una escena marcada

1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla.
2. Pulse V para resaltar un número de marcador. Utilice </> para seleccionar una escena marcada que desea empezar a reproducir.
3. Pulse ENTER (●) para iniciar la reproducción a partir de la escena marcada.

NOTA

• Puede que esta función no esté operativa para algunos discos, títulos, servidor.
• Puede que esta función no esté operativa para cierto contenido [Enlace principal] según el tipo de archivo y la capacidad del servidor DLNA.

Memoria de la última escena

BD

DVD

Esta unidad memoriza la última escena del último disco que se haya visionado. La última escena visualizada permanece en memoria incluso si retira el disco de la unidad o apaga la unidad. Si carga un disco con la escena memorizada, ésta se recuperará automáticamente.

NOTA

• La función de memoria de un disco anterior se borrará al reproducir un disco diferente.
• Esta función puede no funcionar dependiendo del disco.
• Esta unidad no memoriza los ajustes de un disco si apaga la unidad antes de comenzar la reproducción.

Visualización en pantalla

Es posible visualizar y ajustar diversa información y ajustes sobre el contenido.

Visualización en pantalla de la información del contenido

BD

DVD

AVCHD

MOVIE

1. Durante la reproducción pulse DISPLAY (☐) para mostrar diversa información sobre la reproducción.

1 Título – número del título actual/número total de títulos
2 Capítulo – Número del capítulo actual/número total de capítulos.
3 Tiempo – tiempo de reproducción transcurrido/tiempo total de reproducción
4 Audio – Idioma o canal de audio seleccionado.
5 Subtítulo – Subtítulos seleccionados.
6 Angulo – Ángulo seleccionado/número total de ángulos.

7 Aspecto TV – relación de aspecto de TV seleccionado
8 Modo de imagen – modo de imagen seleccionada
2. Seleccione una opción con Λ/V.
3. Utilice </> para ajustar el valor de la opción seleccionada.
4. Pulse RETURN (💡) para salir de la visualización en pantalla.

NOTA

• Si durante unos segundos no pulsa ningún botón, la visualización de la pantalla desaparecerá.
• En algunos discos no puede seleccionarse un número de título.
• Las opciones disponibles podrán variar en función del disco o título.
• Si se está reproduciendo un título interactivo BD, se mostrará información de confi guración en la pantalla, pero no permitirá cambiarla.

Reproducir a partir del tiempo seleccionado

BD

DVD

AVCHD

MOVIE

1. Presione DISPLAY (☐) durante la reproducción. El cuadro de búsqueda de tiempo muestra el tiempo de reproducción transcurrido.
2. Seleccione la opción [Tiempo] e introduzca el tiempo de inicio deseado en horas, minutos y segundos, de izquierda a derecha.

Por ejemplo, para buscar una escena a las 2 horas, 10 minutos y 20 segundos, introduzca "21020".

Pulse </> para avanzar o retroceder la reproducción 60 segundos.

1. Pulse ENTER (◎) para iniciar la reproducción a partir del tiempo seleccionado.

NOTA

• Esta función puede no funcionar en algunos discos o títulos.
• Puede que esta función no esté operativa para cierto contenido [Enlace principal] dependiendo del tipo de archivo y la capacidad del servidor DLNA.

Escuchar un audio diferente

BD

DVD

AVCHD

MOVIE

1. Durante la reproducción, pulse DISPLAY (☐) para mostrar la visualización en pantalla.
2. Utilice /V para seleccionar la opción [Audio].
3. Utilice </> para seleccionar el idioma de audio, pista de audio o canal de audio que desee.

NOTA

• Algunos discos le permiten cambiar las opciones de audio sólo con el menú del disco. De ser así, pulse el botón POPUP/TOP MENU o MENU y elija el audio adecuado desde las selecciones en el menú del disco.
• Nada más cambiar el sonido, se producirá una discrepancia temporal entre el sonido actual y el visualizado.

Seleccionar el idioma de los subtítulos

BD

DVD

AVCHD

MOVIE

1. Durante la reproducción, pulse DISPLAY ☐ para mostrar la visualización en pantalla.
2. Utilice Λ/V para seleccionar la opción [Subtítulo].
3. Utilice </> para seleccionar el idioma de subtítulos deseado.
4. Pulse RETURN (💡) para salir de la visualización en pantalla.

NOTA

Algunos discos le permiten cambiar la selección de subtítulos mediante el menú del disco. Si este es el caso, pulse el botón POPUP/TOP MENU o MENU y seleccione el subtítulo adecuado entre las opciones del menú del disco.

Visualizar desde un ángulo diferente

BD DVD

Durante la reproducción, si el disco contiene escenas grabadas desde diferentes ángulos de cámara, puede cambiar a un ángulo de cámara diferente.

1. Durante la reproducción, pulse DISPLAY para mostrar la visualización en pantalla.
2. Utilice Λ/V para seleccionar la opción [Angulo].
3. Utilice </> para seleccionar el ángulo deseado.
4. Pulse RETURN (💡) para salir de la visualización en pantalla.

Para cambiar la relación de aspecto de TV

BD DVD AVCHD MOVIE

Es posible cambiar el ajuste de la relación de aspecto de TV durante la reproducción.

1. Durante la reproducción, pulse DISPLAY (☐) para mostrar la visualización en pantalla.
2. Utilice Λ/V para seleccionar la opción [Aspecto TV].
3. Utilice </> para seleccionar la opción deseada.
4. Pulse RETURN (💡) para salir de la visualización en pantalla.

NOTA

Si cambia el valor de la opción [Aspecto TV] en la visualización en pantalla, no se modifi cará la opción [Aspecto TV]] del menú [Confi g.].

Para cambiar el modo de imagen

BD DVD AVCHD MOVIE

Es posible cambiar la opción [Modo de imagen] durante la reproducción.

1. Durante la reproducción, pulse DISPLAY para mostrar la visualización en pantalla.
2. Utilice Λ/V para seleccionar la opción [Modo de imagen].
3. Utilice </> para seleccionar la opción deseada.
4. Pulse RETURN (💡) para salir de la visualización en pantalla.

Ajuste de la opción [Conf. usuario]

1. Durante la reproducción, pulse DISPLAY para mostrar la visualización en pantalla.
2. Utilice /V para seleccionar la opción [Modo de imagen].
3. Utilice </> para seleccionar la opción [Conf. usuario] y pulse ENTER (●).

1. Utilice //</> para ajustar las opciones [Modo de imagen].

Seleccione la opción [Predeterm.] y, a continuación, pulse ENTER (para retear todos los ajustes de vídeo.

1. Utilice ∧/V/</> para seleccionar las opciones [Cerrar] y pulse ENTER (◎) para fi nalizar la confi guración.

Disfrutar de BD-LIVE

Esta unidad le permite disfrutar de funciones tales como imagen secundaria (PIP), audio secundario y paquetes virtuales, etc... con BD-Video que admite BONUSVIEW (BD-ROM versión 2 Perfi | 1 versión 1.1/ Perfi | de estándar final).

Es posible reproducir audio y vídeo secundario desde un disco compatible con la función Picture-in-Picture. Para más información sobre el método de reproducción, consulte las instrucciones del disco.

Además de la función BONUSVIEW, el BD-Video, con compatibilidad con BD-LIVE (BD-ROM versión 2 perfi I 2) y función de ampliación de red, le permite disfrutar de más funciones como la descarga de trailers de películas nuevas mediante la conexión de esta unidad a Internet.

1. Compruebe la conexión de red y los ajustes (páginas 28-30).
2. Inserte en el panel frontal un dispositivo de almacenamiento USB en el puerto USB.
   Para descargar contenido extra se necesita un dispositivo de almacenamiento USB.

Conexión USB

1. Pulse HOME MENU, y ajuste la opción [Conexión BD-LIVE] en el menú [Confi g.] (página 37).

Dependiendo del disco, la función BD-LIVE puede no utilizarse si la opción [Conexión BD-LIVE] está confi gurada como [Permiso parcial].

1. Inserte un BD-ROM con BD-LIVE.

Las operaciones podrán variar en función del disco. Consulte el manual suministrado con el disco.

!

NOTA

• No extraiga el dispositivo USB conectado mientras se está descargando contenido o si hay un disco Blu-ray en la bandeja de discos. Hacerlo podría dañar el dispositivo USB conectado y las características de BD-LIVE podrían no funcionar correctamente nunca más con el dispositivo USB dañado. Si el dispositivo USB conectado parece dañado, puede formatearlo desde el PC y reusarlo con el reproductor.
• Algunos contenidos BD-LIVE podrían tener acceso restringido en algunas áreas por decisión propia del proveedor de contenidos.
• Puede que se tarde unos minutos en cargar y comenzar a disfrutar del contenido de BD-LIVE.

Reproducción de archivos de vídeo y discos VR

Es posible reproducir discos DVD-RW grabados en formato de grabación de vídeo (VR) y archivos de vídeo almacenados en un disco o dispositivo USB.

1. Pulse ⬆ HOME MENU.

1. Seleccione [Película] con Λ/V/</>, y pulse ENTER (●)
2. Seleccione el dispositivo utilizando <//>, y pulse ENTER (💡)

Cuando conecte un máximo de dos dispositivos, se mostrará como previamente.

1. Seleccione un archivo con los botones ∧/V/</>, y pulse ▶ PLAY o ENTER (●para reproducir el archivo.

NOTA

• Los requisitos del archivo se describen en la página 11.
• Puede usar varias funciones de reproducción. Véanse las páginas 40-47.
• Los discos de formato DVD-VR sin fi nalizar no podrán reproducirse en esta unidad.
• Algunos discos DVD-VR se hacen con datos CPRM mediante una DVD RECORDER. Esta unidad no admite estos tipos de disco.

¿Qué es el CPRM?

CPRM es un sistema de protección anticopia (con sistema codifi cado) que permite solamente la grabación de programas de emisión "una sola copia". CPRM signifi ca Protección de contenido para medios grabables.

Seleccionar un archivo de subtítulos

MOVIE

En el caso de que coincida el nombre de un archivo de vídeo y el nombre del archivo de subtítulos, se reproducirá automáticamente el archivo de subtítulos al reproducir el archivo de vídeo.

Si el nombre del archivo de subtítulos es diferente del nombre del archivo de película, tendrá que seleccionar el archivo de subtítulos en el menú [Película] antes de reproducir la película.

1. Utilice //</> para seleccionar el archivo de subtítulos que desea reproducir en el menú [Película].
2. Pulse ENTER (◎).

Pulse ENTER (de nuevo para deseleccionar el archivo de subtítulos. El archivo de subtítulos seleccionado se mostrará al reproducir el archivo de vídeo.

NOTA

• Si pulsa la tecla ■ (STOP) durante la reproducción, se cancelará la selección de subtítulos.
• Esta función puede no funcionar en la función [Enlace principal].

Para cambiar la página del código de subtítulos

MOVIE

Si los subtítulos no se visualizan correctamente, se puede cambiar la página del código de subtítulos para ver el archivo de subtítulos correctamente.

1. Durante la reproducción, pulse DISPLAY (☐) para mostrar la visualización en pantalla.
2. Utilice /V para seleccionar la opción [Página de código].
3. Utilice </> para seleccionar la opción del código deseada.

1. Pulse RETURN (💡) para salir de la visualización en pantalla.

Ver una fotografía

Es posible visualizar archivos de fotos con este reproductor.

1. Pulse ⬆ HOME MENU

1. Seleccione [Foto] con </>, y pulse ENTER (▶)

2. Seleccione el dispositivo utilizando <//>, y pulse ENTER (☐)

Cuando conecte un máximo de dos dispositivos, se mostrará como previamente.

1. Seleccione un archivo usando ∧/∨/＞ y pulse ENTER (◎) para ver la fotografía.

Para reproducir una presentación de diapositivas

Pulse ▶ (PLAY) para iniciar la presentación de diapositivas.

Para detener una presentación de diapositivas

Pulse ■ (STOP) durante la presentación de diapositivas.

Para hacer una pausa en una presentación de diapositivas

Pulse III PAUSE/STEP durante la presentación de diapositivas.

Pulse ▶ PLAY para volver a iniciar la presentación.

Para saltar a la foto anterior/siguiente

Mientras ve una foto en pantalla completa, pulse < o> para ir a la foto anterior o siguiente.

NOTA

• Los requisitos del archivo se describen en la página 11.
• Puede usar varias funciones de reproducción. Véanse las páginas 40-47.

Opciones durante la visualización de una foto

Puede utilizar varias opciones mientras visualiza una foto en pantalla completa.

1. Mientras ve una foto en pantalla completa, pulse DISPLAY (☐) para mostrar el menú de opciones.

2. Seleccione una opción con Λ/V.

1 Foto actual/número total de fotos – Utilice </> para visualizar la foto anterior/ siguiente.

2 Diapositivas – Pulse ENTER (◎) para iniciar o pausar la presentación en diapositivas.

3 Selec música – Seleccione la música de fondo para la presentación de diapositivas.

4 Música –Pulse ENTER (◎) para iniciar o hacer una pausa en la música de fondo.

5 Rotar – Pulse ENTER (●) para girar la foto en sentido horario.

6 Zoom – Pulse ENTER (◎) para visualizar el menú [Zoom].

7 Efecto – Utilice </> para seleccionar un efecto de transición entre fotos en una presentación de diapositivas.

8 Velocidad – Utilice </> para seleccionar un efecto de transición entre fotos en una presentación de diapositivas.

1. Pulse RETURN (💡) para salir del menú de opciones.

Escuchar música mientras se muestran diapositivas

Puede mostrar archivos de fotografías mientras escucha archivos de música.

1. Pulse HOME MENU

1. Seleccione [Foto] o [Enlace principal] utilizando /V/</> , y pulse ENTER (

2. Seleccione la opción [Disco] o [USB] con <//>, y pulse ENTER (💡)

La selección de un servidor o una carpeta de recursos compartidos es necesaria para el menú [Enlace principal].

1. Seleccione un archivo usando ∧/V/</>, y pulse ENTER (●para ver la fotografía.

2. Pulse DISPLAY (☐) para visualizar el menú de opciones.

3. Utilice Λ/V para seleccionar la opción [Selec música] y pulse ENTER (●para mostrar el menú [Selec música].

4. Utilice /V para seleccionar un dispositivo y pulse ENTER. (☑)

Los dispositivos que pueden seleccionarse difi eren dependiendo de la ubicación del archivo de fotografías que se muestra en pantalla completa.

Ubicación de la fotografía	Dispositivo disponible
Disco Disco, USB
USB Disco, USB
Carpeta compartida en su PC (CIFS)	CIFS
Servidor DLNA Servidor DLNA

1. Utilice /V para seleccionar un archivo o una carpeta que desee reproducir.

Seleccione una carpeta y pulse ENTER (●) para mostrar el directorio inferior.

Seleccione y pulse ENTER () para mostrar el directorio superior.

NOTA

Al seleccionar música de [Enlace principal], la selección de carpeta no estará disponible. En [Enlace principal] sólo está disponible la selección de archivos.

1. Utilice > para seleccionar [OK] y pulse ENTER (●) para completar la selección de la música.

Escuchar música

El reproductor puede reproducir CD de audio y archivos de música.

1. Pulse ⬆ HOME MENU

1. Seleccione [Música] con ∧/∨/</>, y pulse ENTER (©)

2. Seleccione el dispositivo utilizando </>, y pulse ENTER (☐)

Cuando conecte un máximo de dos dispositivos, se mostrará como previamente.

1. Seleccione un archivo de música o pista de audio con ∧/∨/</>, y pulse ENTER (💡) para escuchar la música.

NOTA

• Los requisitos del archivo se describen en la página 11.
• Puede usar varias funciones de reproducción. Véanse las páginas 40-47.

Grabación de CD de audio

Es posible grabar una pista o todas las pistas que desee de un CD de audio hasta un dispositivo de almacenamiento USB.

1. Inserte en el panel frontal un dispositivo de almacenamiento USB en el puerto USB.

2. Pulse ▲ (OPEN/CLOSE) y coloque un CD de audio en la bandeja de discos.

Pulse ▲ (OPEN/CLOSE) para cerrar la bandeja de discos. La reproducción se inicia automáticamente.

1. Pulse DISPLAY para visualizar el menú de opciones.

O

Pulse el botón ● USB REC en el mando a distancia.

Puede grabar toda la música en el CD de audio.

1. Utilice ∧/V para seleccionar la opción [Grabación de CD] y pulse ENTER (◎) para mostrar el menú [Grabación de CD].

Repita este paso para seleccionar tantas pistas como pueda.

1. Utilice ∧/V para seleccionar la pista que desea copiar en el menú, y pulse ENTER (☐)

Repita este paso para seleccionar tantas pistas como pueda.

Seleccionar todo	Selecciona todas las pistas de un CD de audio.
Opción	Selecciona una opción de codifi cación del menú desplegable (128 kbps, 192 kbps, 320 kbps o sin pérdidas).
Cerrar	Cancela la grabación y vuelve a la pantalla anterior.

1. Utilice ∧/V/</> para seleccionar [Inicio] y pulse ENTER (◎).

2. Utilice //</> para seleccionar la carpeta de destino a la que desea copiar.

Si desea crear una carpeta nueva, utilice Λ/V/</> para seleccionar [Nueva carpeta] y pulse ENTER (

Introduzca un nombre de carpeta con el teclado virtual, y pulse ENTER (mientras [OK] está seleccionado.

1. Utilice ∧/∨/</> para seleccionar [OK] y pulse ENTER (◎) para iniciar la grabación del CD de audio.

Si desea detener la grabación de un CD de audio, pulse ENTER (mientras [Cancelar] se ilumina.

1. Aparecerá un mensaje cuando se haya completado la grabación del CD de audio. Pulse ENTER (◎) para comprobar el archivo de música creado en la carpeta de destino.

NOTA

- La siguiente tabla muestra el promedio de tiempo de grabación de una pista de audio con 4 minutos de tiempo de reproducción a un archivo de música con 192 kbps a modo de ejemplo.

Modo de parada Durante la reproducción
1,4 min. 2 min.

• Todos los tiempos de la tabla anterior son aproximados.
• El tiempo de extracción real para el dispositivo de almacenamiento USB varía dependiendo de la capacidad del dispositivo de almacenamiento USB.
• Asegúrese de que hay un mínimo de 50 MB de espacio libre cuando se graba en el dispositivo de almacenamiento USB.
• La duración de la música debe superar los 20 segundos para obtener un registro adecuado.
• No apague el reproductor ni extraiga el dispositivo de almacenamiento USB conectado durante la grabación del CD de audio.

La realización de copias no autorizadas de material protegido contra copias, incluyendo los programas informáticos, archivos, emisiones o grabaciones de audio, puede infringir los derechos de autor y como tal constituir una ofensa criminal.

Este equipo no deberá utilizarse con dichos fi nes.

Sea responsable Respete los derechos de autor

Reproducción de iPod

Puede disfrutar del sonido desde su iPod. Para más información sobre el iPod, consulte la Guía de usuario del iPod.

Preparación

- Para ver los vídeos y las fotos del iPod en la pantalla del TV.

- Asegúrese de utilizar la conexión de vídeo a través de la toma de salida de vídeo en el panel trasero de la unidad. Seleccione el modo de entrada de vídeo apropiado en el TV.

- Dependiendo del iPod, asegúrese de seleccionar Vídeos > Ajustes de vídeo y después, confi gure la Salida del TV en Ask (Preguntar) o en On (Activado), desde el iPod. Para más información sobre los Ajustes del vídeo, consulte la Guía de usuario del iPod.

- La visualización de fotos está disponible sólo si esta unidad está en el modo de entrada de iPod y le permite ver fotos sólo a modo de presentación. Debe empezar una presentación en su iPod para ver una foto en un TV. Para más información sobre la confi guración de diapositivas, consulte la Guía de usuario del iPod.

- Antes de conectar el iPod, desactive esta unidad y baje el volumen al mínimo.

1. Conecte el iPod firmlyemente.

Conecte el iPod

Conecte el cradle y coloque el iPod sobre él.

1. Seleccione un archivo usando //</> , y pulse ENTER (◎) para reproducir el archivo.

Disfrutar del iPod en la pantalla

1. Conecte el iPod fí rmemente.
2. Pulse HOME MENU ( )
3. Seleccione [Música] o [Película] utilizando </>, y pulse ENTER () Si había conectado otro dispositivo (CD o USB), seleccione el iPod en el menú.
4. Seleccione un archivo usando ∧/V/</>, y pulse ENTER (◎) para reproducir el archivo.

Disfrutar del iPod en el modo iPod IN (ENTRADA iPod)

Puede utilizar el iPod usando el control remoto y los controles del iPod.

1. Conecte el iPod fí rmemente. Al encender la unidad, el iPod se encenderá automáticamente y comenzará a cargarse.
2. Pulse INPUT/TUNER para seleccionar el modo iPod IN.

Λ/V/<>	Selecciona una opción en el menú.
►/ENTER	Inicia la reproducción de música o vídeos.
||	Se detiene en pausa durante la reproducción. Para reanudar la reproducción, pulse ► (PLAY) de nuevo.
◀◀/▶▶	Avanza o retrocede rápido una canción o vídeo.
|◀◀ /▶▶|	Omite la reproducción pasando hacia delante o hacia atrás.
REPEAT Permite	te seleccionar el modo de repetición deseado: Pista (○), Todos (○), Desactivado (Sin pantalla).

NOTA

Este sistema es compatible con audio y video de iPod (4 generación), iPod nano, iPod classic, iPod mini, iPod touch y iPhone. (No es compatible con iPod shuffle)

NOTA

• Aparece un mensaje de error "REVISAR IPOD" o "Modelo iPod conectado no compatible", cuando:
• su iPod no está disponible para la función a accionar.
• Aparece un mensaje de error "REVISAR IPOD" o "Actualizar software de iPod", cuando:
• su iPod tiene una versión de software obsoleta.
  → Actualice el software de su iPod a la versión más reciente.
• Si esta unidad muestra un mensaje de error, siga dicho mensaje. Aparece un mensaje de error "REVISAR IPOD" o "Revisar su iPod", cuando:
• la comunicación entre esta unidad y su iPod no se establece correctamente.
  → Acople y desacople su iPod a esta unidad.
• su iPod no está conectado correctamente.
• esta unidad clasifi ca a su iPod como un dispositivo desconocido.
• su iPod tiene muy poca carga de energía.
  → Debe cargar la batería.
  → Si carga la batería cuando el iPod ya tiene muy poca cantidad, tardará más en completar la carga.
• Debe utilizar el adaptador de acople que se facilita con su iPod para el uso estable de este dispositivo. Si necesita un adaptador, consulte al proveedor de su iPod.
• La compatibilidad con su iPod puede variar dependiendo de tipo de iPod.
• Los iPod touch y iPhone funcionan de modo diferente a cualquier otro iPod. Pueden necesitarse controles adicionales para su utilización con esta unidad (por ejemplo, "deslizar para desbloquear").
• Si utiliza una aplicación, realiza una llamada o envía o recibe un mensaje de texto SMS, etc. en su iPod táctil o iPhone, desconéctelo del acople del iPod de esta unidad y después utilícelo.
• Dependiendo de la versión de software de su iPod, puede que no consiga controlar el iPod desde esta unidad. Recomendamos que instale la última versión del software.
• La calidad del vídeo depende de las fuentes de vídeo de su iPod.
• Si tiene algún problema con su iPod, consulte:www.apple.com/support/ipod.

Funcionamiento de la radio

Asegúrese de que la antena está conectada. (Consulte la página 24)

Cómo escuchar la radio

1. Pulse INPUT/TUNER hasta que aparezca TUNER (FM) en la pantalla de visualización. Se sintoniza la última emisora recibida.
2. Mantenga pulsado TUNE (-/+) durante unos dos segundos hasta que la indicación de frecuencia empiece a cambiar. La búsqueda se detiene cuando la unidad sintoniza una emisora. O Pulse TUNE (-/+) varias veces.
3. Ajuste el volumen girando VOLUME en el panel frontal o pulsando VOL (+/-) en el mando a distancia.

Presintonización de las emisoras de radio

Puede memorizar 50 emisoras de FM. Antes de sintonizar, asegúrese de que ha bajado el volumen.

1. Pulse INPUT/TUNER hasta que aparezca TUNER (FM) en la pantalla de visualización.
2. Seleccione la frecuencia deseada mediante TUNE (-/+).
3. Un número de presintonía parpadeará en la pantalla.

4. Pulse PRESET para seleccionar el número de presintonía que desea.

5. Pulse ENTER (●). Se memorizará la emisora.

6. Repita los pasos 2 a 5 para memorizar otras emisoras.

Eliminación de todas las emisoras guardadas

Mantenga pulsado CLEAR durante dos segundos. "Borrar todo" parpadeará. A continuación, se eliminarán todas las emisoras guardadas.

Cómo mejorar una mala recepción de emisiones en FM

Pulse el botón coloreado D (azul) (MONO/STEREO) en el mando a distancia. Esto cambiará el sintonizador de estéreo a mono y normalmente mejorará la recepción.

Cómo obtener más información acerca de una emisora de radio

El sintonizador de FM incorpora la función RDS (Radio Data System). De esta forma obtendrá información acerca de la emisora de radio que está escuchando. Pulse RDS varias veces para recorrer los distintos tipos de datos:

PS (nombre de la red de emisoras)El nombre del canal aparecerá en la pantalla.

PTY (tipo de programa)El tipo de programa (por ejemplo, Jazz o Noticias) aparecerá en la pantalla.

RT (radio texto)Un mensaje de texto que contiene información especial de la emisora. Este texto puede desplazarse por la pantalla.

CT (fecha y hora)Se muestran la fecha y la hora según la transmisión de la emisora.

Reproducción de contenidos a través de la red doméstica

El reproductor puede examinar y reproducir contenido en su ordenador y servidores de medios con certifi cación DLNA conectados a la red doméstica.

Acerca de DLNA

Esta unidad es un reproductor de medios digitales con certifi cación DLNA que puede mostrar y reproducir vídeo, fotos y música desde el servidor de medios digitales compatible con DLNA (ordenador y electrónica de consumo).

La DLNA (Digital Living Network Alliance) es una organización que abarca varios sectores industriales como la electrónica de consumo, la computación y las empresas de dispositivos móviles. Digital Living proporciona a los consumidores un medio para compartir fácilmente medios digitales a través de una red doméstica.

El logotipo de certifi cación DLNA facilita la búsqueda de productos que cumplen con las directrices de interoperabilidad DLNA. Esta unidad cumple con las directrices de interoperabilidad DLNA v1.5.

Cuando se conecta a este reproductor un ordenador que ejecuta software del servidor DLNA u otros dispositivos compatibles con DLNA, es posible que sea necesario efectuar algunos cambios de confi guración en el software o dispositivos. Consulte el manual de instrucciones del software o dispositivo para obtener más información.

Acceso a un servidor de medios DLNA

1. Revisar la conexión de red y los ajustes (páginas 28-30).
2. Pulse ⬆ HOME MENU.
3. Seleccione [Enlace principal] con /V/</> , y pulse ENTER (◎).
4. Seleccione un servidor de medios DLNA de la lista con /V , y pulse ENTER (①)

Si desea volver a explorar el servidor de medios disponibles, pulse el botón coloreado en verde (B).

NOTA

Puede que este reproductor necesite un permiso del servidor, dependiendo del tipo de servidor de medios.

1. Seleccione un archivo con /V/</> , y pulse ENTER (●para reproducir el archivo.

• Los requisitos del archivo se describen en la página 11.
• Puede usar varias funciones de reproducción. Véanse las páginas 40-47.
• Los requisitos de archivo de la página 11 no siempre son compatibles. Puede que haya algunas restricciones por las características del archivo y la capacidad de servidor de medios.
• La vista en miniatura de los archivos reproducibles se puede mostrar en el menú [Enlace principal], pero dichos archivos no se pueden reproducir en el reproductor.
• Si hay un archivo de música reprod ucible en el menú [Enlace principal], el reproductor se salta el archivo y reproduce el archivo siguiente.
• El nombre del archivo de subtítulos y el nombre del archivo de la película han de coincidir y estar en la misma carpeta.
• La calidad de la reproducción y el funcionamiento de [Enlace principal] puede verse afectada por el estado de su red doméstica.
• Puede que no se puedan compartir correctamente los archivos almacenados en un dispositivo extraíble como una unidad USB, unidad DVD, etc.

Acceso a una carpeta para compartir desde el ordenador

1. Arranque el PC conectado a la red de área local.
2. Comparta las carpetas con archivos de vídeos, fotos o música que hay en el ordenador.
3. Compruebe en el reproductor la conexión de red y los ajustes (páginas 28-30).
4. Pulse HOME MENU.
5. Seleccione [Enlace principal] con U/u/I /i, y pulse ENTER ( ).
6. Seleccione una carpeta para compartir de la lista con U/u, y pulse ENTER().

Si desea volver a explorar los servidores de medios disponibles, pulse el botón coloreado en verde (B).

NOTA

Dependiendo de la carpeta que se vaya a compartir, este reproductor puede necesitar el ID de usuario de la red de entrada y la contraseña para acceder a la carpeta.

1. Seleccione un archivo con U/u/I/i, y pulse ENTER () para reproducir el archivo.

NOTA

• Los requisitos del archivo se describen en la página 11.
• Puede usar varias funciones de reproducción. Véanse las páginas 40-47.
• La vista en miniatura de los archivos reproducibles se puede mostrar en el menú [Enlace principal], pero dichos archivos no se pueden reproducir en el reproductor.
• Si hay un archivo de música reproducible en el menú [Enlace principal], el reproductor se salta el archivo y reproduce el siguiente.
• El nombre del archivo de subtítulos y el nombre del archivo de la película han de coincidir y estar en la misma carpeta.
• La calidad de la reproducción y el funcionamiento de [Enlace principal] puede verse afectado por el estado de su red doméstica.
• Puede que no se puedan compartir correctamente los archivos almacenados en un dispositivo extraíble como una unidad USB, unidad DVD, etc del ordenador.
• Es posible que tenga algún problema de conexión según el entorno de su PC.

Requisitos del PC

• Windows ^ XP (Service Pack 2 o superior), Windows Vista ^ (no es necesario Service Pack) Windows 7 ^
  • 1,2 GHz Intel ^ Pentium ^ III o AMD Sempron ^TM 2200 + procesadores
• Entorno de red: Ethernet de 100 MB, WLAN (IEEE 802.11b/g/n)

NOTA

Si utiliza Windows ^® XP o Windows Vista ^® , haga clic en el siguiente enlace para obtener más información sobre los ajustes para compartir archivos.

Windows® XP: http://support.microsoft.com/kb/304040 Windows Vista®: http://support.microsoft.com/kb/961498

Introducción de un ID usuario y contraseña de red

Dependiendo del entorno de su PC, puede que tenga que introducir un ID de usuario y contraseña de red para poder acceder a una carpeta compartida.

1. El menú de teclado aparece automáticamente si se solicitan el ID de usuario de red y la contraseña.
2. Utilice ∧/∨/</> para seleccionar un carácter y pulse ENTER (▶en el menú de teclado para confi rmar su selección.

Para introducir una letra con acento, seleccione la letra del conjunto de caracteres ampliados.

Ejemplo: Seleccione "D" y, a continuación, pulse DISPLAY para mostrar el grupo de caracteres expandido. Utilice </> para seleccionar "D" o "D" y, a continuación, pulse ENTER (●).

[Nítido] – Borrar todos los caracteres introducidos.

[Espacio] – Insertar un espacio en la posición del cursor.

[<-] – Eliminar el carácter anterior a la posición del cursor.

[ABC / abc / #+-=&] - Cambiar la confi guración del menú del teclado a letras mayúsculas, minúsculas o símbolos.

1. Cuando termine de introducir el ID de usuario y contraseña de red, seleccione [OK] con /V/</> y pulse ENTER (◎) para acceder a la carpeta.

El sistema recordará el ID de usuario y contraseña de red después de acceder a la carpeta. Si no desea que el sistema recuerde el ID de usuario y contraseña de red, pulse el botón coloreado en rojo (A) para eliminar la marca de la casilla de verifi cación [Recordar] antes de acceder a la carpeta.

5 Mantenimiento

Notas en los discos

Manipulación de discos

Nunca pegue papel ni cinta adhesiva en el disco.

Guardar los discos

Tras la reproducción, guarde el disco en su caja. No deje el disco expuesto a la luz directa del sol o cerca de una fuente de calor; nunca lo deje en un coche donde esté expuesto directamente al sol.

Limpieza de discos

No utilice productos abrasivos como alcohol, benceno, disolventes u otros productos disponibles en el mercado. Evite igualmente los pulverizadores antiestáticos pensados para grabaciones de vinilo más antiguas.

Manejo de la unidad

Envío de la unidad

Guarde el embalaje original y los materiales de empaquetado. Si necesita enviar la unidad, para máxima protección, intente que el embalaje sea similar al de salida de fábrica.

Mantener las superficies exteriores limpias.

• Cuando esté cerca de la unidad, no utilice productos volátiles como insecticidas.
• No ejerza una presión excesiva cuando limpie la unidad, a fin de evitar daños en la superficie.
• No deje que la unidad entre en contacto con productos de plástico o goma durante períodos prolongados.

Limpieza de la unidad

Para limpiar el reproductor, utilice un paño suave y seco. Si las superfi cies están muy sucias, utilice un paño ligeramente humedecido con un detergente no agresivo. No utilice productos fuertes como alcohol, benceno o diluyentes ya que pueden dañar la superfi cie de la unidad.

Mantenimiento de la unidad

La unidad es un dispositivo de precisión y alta tecnología. Si las lentes ópticas o la unidad del disco acumulan suciedad o presentan desgaste, afectará a la calidad de la imagen. Para información más detallada, consulte en el centro de servicio autorizado más cercano.

6

Resolución de problemas

General

La corriente no responde.	Conecte el cable de alimentación a la fuente de corriente de la pared.
La unidad no inicia la reproducción.	• Inserte un disco reproducible. (Revise el tiempo de disco, el sistema de color y el código regional).• Coloque el disco en la posición correcta.• Coloque el disco correctamente en la bandeja para discos, dentro de la guía.• Limpie el disco.• Cancele la función de clasifi cación o cambia el nivel de clasifi cación.
El ángulo no se puede cambiar.	• En un vídeo DVD a reproducir no se graban múltiples ángulos.
El idioma de los subtítulos no se puede cambiar ni desactivar.	• En un vídeo DVD a reproducir no se graban los subtítulos.
No puede reproducir archivos MP3/WMA/ JPEG/ DivX.	• Los archivos no están codifi cados en un formato que la unidad puede reproducir.• La unidad no admite el códec del archivo de película.
El mando a distancia no funciona correctamente.	• El mando a distancia no está orientado hacia el sensor remoto de la unidad.• El mando a distancia está demasiado lejos de la unidad.• Hay un obstáculo delante del mando a distancia y la unidad.• Las pilas del mando a distancia se han agotado.

Imagen

No hay imagen. • Seleccione

el modo de entrada de vídeo apropiado en el televisor de modo que la imagen de la unidad aparezca en la pantalla del televisor.• Conecte fi rmemente la conexión de vídeo.• Compruebe si [Conf. color HDMI] en el menú [Confi g.] está ajustado en el elemento adecuado según su conexión de vídeo.• El televisor no es compatible con la resolución que ha confi gurado en el reproductor. Cambie la resolución a una compatible con el televisor.• La toma HDMI OUT del reproductor está conectada a un dispositivo DVI que no es compatible con la protección de los derechos de autor.

Aparece ruido en la imagen.

• Está reproduciendo un disco grabado en un sistema de color diferente al del televisor.• Ajuste la resolución que su televisor admita.

Sonido

No hay sonido o está distorsionado.

• La unidad está buscando, en movimiento lento o en el modo de pausa.• El volumen del sonido es bajo.• Revise la conexión del cable del altavoz. (página 16)

Red

La función BD-LIVE no funciona.

Es posible que el almacenamiento USB que hay conectado no tenga espacio sufi ciente. Conecte el almacenamiento USB con al menos 1 GB de espacio libre.Asegúrese de que la unidad está correctamente conectada a la red de área local y pueda acceder a Internet (véase la página 28).Su velocidad de banda ancha puede que no sea lo sufi cientemente rápida para usar las funciones BD-LIVE. Le recomendamos que se ponga en contacto con su proveedor de servicios Internet (ISP) y aumente la velocidad de banda ancha.La opción [Conexión BD-LIVE] del menú [Confi g.] está ajustada en [Prohibido]. Ajuste la opción en [Permitido].

El diseño y las especificaciones están sujetas a cambio sin previo aviso.

Actualizaciones

Esta información está disponible en la página web de Pioneer. Consulte la página web para más información sobre la actualización o servicio de su reproductor de discos Blu-ray.

7 Apéndice

Control de un televisor con el mando a distancia suministrado

Puede controlar su televisor PIONEER con los botones siguientes.

Botones de control del televisor

Botón Funcionamiento
(TV Power)	Encender y apagar el televisor.
INPUT	Cambiar la fuente de entrada del televisor entre éste y otras fuentes de entrada.
CH +/- Avanzar o retroceder por los canales memorizados.
VOL +/- Ajustar el volumen del televisor.

NOTA

Dependiendo de la unidad que se conecte, es posible que no pueda controlar su televisor con alguno de los botones.

Confi guración del mando a distancia para el televisor

Puede utilizar el televisor con el mando a distancia incluido.

Si el televisor se encuentra en la lista siguiente, seleccione el código de fabricante apropiado.

1. Con el botón ⏻ (ENCENDIDO DEL TELEVISOR) pulsado, pulse el código de fabricante para su televisor con los botones numéricos (véase tabla siguiente).

Fabricante	Número de código
Pioneer 1 (por defecto)
Sony 2, 3
Panasonic 4, 5
Samsung 6, 7
LG 8, 9

1. Suelte el botón ⏻(ENCENDIDO DEL TELEVISOR) para completar el ajuste.

Dependiendo del televisor, algunos o todos los botones pueden no funcionar en el televisor, incluso después de introducir el código de fabricante correcto. Cuando cambie las pilas del mando a distancia, el número de código que haya introducido podría volver al ajuste por defecto. Introduzca de nuevo el número de código adecuado.

Lista del código del país

Seleccione un código de área de esta lista.

País	Código	País	Código	País	Código	País
Afghanistan AF		Fiji	FJ	Mónaco MC		Singapur SG
Argentina AR		Finland	FI	Mongolia MN		República de
Australia AU		France	FR	Marruecos MA		Eslovaquia SK
Austria AT		Germany DE		Nepal NP		Eslovenia SI
Bélgica BE		Great Britain	GB	Holanda NL		Sudáfrica ZA
Bután BT		Greece	GR	Antillas Holandesas AN		Corea del Sur KR
Bolivia	SB	Greenland GL		Nueva Zelanda NZ		España ES
Brasil BR		Hong Kong	HK	Nigeria NG		Sri Lanka LK
Camboya KH		Hungary	HU	Noruega NO		Suecia SE
Canadá	CA	India	IN	Omán OM		Suiza CH
Chile CL		Indonesia	ID	Pakistán PK		Taiwán TW
China CN		Israel	IL	Panamá PA		Tailandia TH
Colombia CO		Italy	IT	Paraguay PY		Turquía TR
Congo CG		Jamaica	JM	Filipinas PH		Uganda UG
Costa Rica CR		Japan JP		Polonia PL		Ucrania UA
Croacia HR		Kenya	KE	Portugal PT		Estados Unidos US
República Checa	CZ	Kuwait KW		Rumanía RO		Uruguay UY
Dinamarca	DK	Libya	LY	Federación de		Uzbekistan UZ
Ecuador	EC	Luxembourg	LU	Rusia RU		Vietnam VN
Egipto	EG	Malaysia	MY	Arabia Saudita SA		Zimbabwe ZW
El Salvador	SV	Maldives MV		Senegal SN
Etiopía	ET	Mexico	MX

Lista de código de idioma

Utilice esta lista para introducir el idioma deseado para los siguientes ajustes iniciales: [Audio del disco], [Subtítulo del disco] y [Menú del disco].

Idioma	Código	Idioma	Código	Idioma	Código	Idioma
Afar 6565		Francés	7082	Lituano	7684	Sindhi 8368
Afrikaans	6570	Frisón 7089		Macedonio	7775	Cingalés 8373
Albanés 8381		Gallego 7176		Malgache	7771	Eslovaco 8375
Amharic 6577		Georgiano	7565	Malayo	7783	Esloveno 8376
Árabe 6582		Alemán	6869	Malayalam	7776	Español 6983
Armenio 7289		Griego 6976		Maorí 7773		Sudanés 8385
Assamais	6583	Groenlandés	7576	Marath	7782	Swahili 8387
Aymara 6588		Guaraní	7178	Moldavo	7779	Sueco 8386
Azerbayano	6590	Goujrati 7185		Mongol	7778	Tagalo 8476
Bashkir	6665	Haoussa	7265	Nauru	7865	Tajiko 8471
Vasco 6985		Hebreo	7387	Nepalés	7869	Tamil 8465
Bengalí, Bangla	6678	Hindi	7273	Noruego	7879	Telougou 8469
Butaní 6890		Húngaro	7285	Oriya	7982	Tailandés 8472
Bihari 6672		Islandés 7383		Punjabí	8065	Tonga 8479
Bretón 6682		Indonesio	7378	Pastún	8083	Turco 8482
Búlgaro 6671		Interlingua	7365	Persa	7065	Turkmeno 8475
Birmano 7789		Gaélico irlandés	7165	Polaco	8076	Twi 8487
Bielorruso	6669	Italiano	7384	Portugués	8084	Ucraniano 8575
Chino 9072		Japonés	7465	Quechua	8185	Urdu 8582
Croata 7282		Kannada	7578	Reto-romano	8277	Uzbeko 8590
Checo 6783		Kashmir 7583		Rumano	8279	Vietnamita 8673
Danés 6865		Kazako	7575	Ruso	8285	Volapuk 8679
Holandés	7876	Kirghiz	7589	Samoano	8377	Galés 6789
Inglés 6978		Coreano	7579	Sánscrito	8365	Wolof 8779
Esperanto	6979	Kurdo	7585	Gaélico escocés	7168	Xhosa 8872
Estonio	6984	Laosiano	7679	Serbio	8382	Yiddish 7473
Feroés 7079		Latín	7665	Serbo-croata	8372	Yoruba 8979
Fidji	7074	Letón	7686	Shona 8378		Zulú 9085
Finlandés	7073	Lingala	7678

Resolución de la salida de vídeo

Cuando se reproducen medios sin protección anticopia

Salida de vídeo Resolución	HDMI OUT	COMPONENT VIDEO OUT
		HDMI conectado HDMI	desconectado
576i (480i) 576p (480i)	576i (480i)
576p (480p) 576p (480p)	576p (480p)
720p 720p 720p
1080i 1080i 1080i
1080p / 24 Hz 1080p	/ 24 Hz 576i (480i) 1080i
1080p / 50 Hz 1080p	/ 50 Hz 576i (480i) 1080i

Al reproducir un disco con protección anticopia

Salida de vídeo Resolución	HDMI OUT	COMPONENT VIDEO OUT
		HDMI conectado HDMI	desconectado
576i (480i) 576p (480p)	576i (480i)
576p (480p) 576p (480p)		576p (480p)
720p	720p 576i (480i)	576p (480p)
1080i	1080i	576i (480i)	576p (480p)
1080p / 24 Hz	1080p / 24 Hz	576i (480i)	576p (480p)
1080p / 50 Hz	1080p / 50 Hz	576i (480i)	576p (480p)

Conexión HDMI OUT

• Para una configuración de resolución de 576i (480i), la resolución real de salida de HDMI OUT cambiará a 576p(480p).
• Si selecciona manualmente una resolución y, a continuación conecta un terminal HDMI a la TV y ésta no la acepta, la configuración de resolución cambiará a [Auto].
• Si selecciona una resolución que el televisor no admite, aparecerá un mensaje de advertencia. Después de cambiar la resolución, si no puede ver la pantalla, espere 20 segundos y la resolución regresará automáticamente a la resolución anterior.

- La velocidad de fotogramas de la salida de video 1080p puede configurarse automáticamente a 24 Hz o 50 Hz dependiendo de la capacidad y las preferencias de la TV conectada y se basa en la velocidad de fotogramas del vídeo nativo del contenido del disco BD-ROM.

Conexión COMPONENT VIDEO OUTconnection

Los sistemas BD o DVD podrían evitar la escalada en la salida analógica.

Conexión VIDEO OUT

La resolución de la clavija VIDEO OUT siempre es 576i (480i).

Marcas comerciales y licencias

"Disco Blu-ray" y son marcas comerciales.

El logotipo "BD-LIVE" es una marca registrada de la asociación Blu-ray Disc.

"BONUSVIEW" es una marca registrada de Blu-ray Disc Association.

Java y todas las marcas comerciales y logotipos basados en Java son marcas registradas o comerciales de Sun Microsystems, Inc. en los Estados Unidos y otros países.

Fabricado bajo la licencia de Dolby Laboratories. Dolby y el símbolo de la doble-D son marcas comerciales propiedad de Dolby Laboratories.

Fabricado bajo licencia bajo los siguientes números de patente U.S.: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 y otras patentes U.S. y de otros países emitidas y solicitadas. DTS y el símbolo son marcas registradas y DTS-HD, DTS-HD Master Audio I Essential and los logotipos DTS son marcas comerciales de DTS, Inc. El producto incluye software. © DTS, Inc. Todos los derechos reservados.

HDMI

HDMI, el logotipo HDMI y High-Defi nition Multimedia Interface son marcas registrada de HDMI Licensing, LLC en Estados Unidos y otros países.

El logotipo una marca registrada de DVD Format/Logo Licensing Corporation.

DLNA y DLNA CERTIFIED son marcas comerciales y / o marcas de servicio de Digital Living Network Alliance

DivX es una marca comercial registrada de DivX, Inc. y se utiliza bajo licencia.

"x.v.Color" o "x.v.Colour" es una marca comercial de Sony Corporation.

AVCHD TM

"AVCHD" y el logotipo "AVCHD" son marcas registradas de Panasonic Corporation y Sony Corporation.

Este producto tiene licencia bajo las previsiones del archivo de patente AVC y VC-1 para uso personal y no comercial de un consumidor para (i) codifi car vídeo según los estándares AVC y VC-1 ("video AVC/VC-1") o (ii) decodifi car vídeo AVC/VC-1 que ha sido codifi cado por un usuario involucrado en una actividad personal y no comercial o se obtuvo de un proveedor de vídeo autorizado para suministrar vídeo AVC/VC-1. No se concede ni implica ninguna otra licencia para ningún otro uso. Puede obtener información adicional de MPEG LA, LLC. Visite http://www.mpegla.com.

iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y en otros países.

iPhone es una marca comercial de Apple, Inc.

"Made for iPod" signifi ca que el accesorio electrónico ha sido diseñado para conectarse de forma especifi ca al iPod y como tal, ha sido certifi cado por el fabricante conforme a los estándares de rendimiento de Apple.

"Works with iPhone" signifi ca que el accesorio electrónico ha sido diseñado para conectarse de forma especifi ca al iPhone y como tal, ha sido certifi cado por el fabricante conforme a los estándares de rendimiento de Apple.

Apple no se responsabiliza del funcionamiento de este dispositivo y su cumplimiento con los estándares de regulación y seguridad.

Windows Media es una marca registrada o marca comercial de Microsoft Corporation en Estados Unidos y/u otros países.

Este producto incluye tecnología propiedad de Microsoft Corporation y no puede ser utilizado o distribuido sin una licencia de Microsoft Licensing, Inc.

Bluetooth®

La tecnología inalámbrica Bluetooth® es un sistema que permite contacto por radio entre aparatos electrónicos con un alcance máximo de 10 metros. La conexión de aparatos individuales bajo tecnología inalámbrica Bluetooth no incurre en ningún cargo. Se puede utilizar un teléfono móvil con tecnología inalámbrica Bluetooth a través de Cascade, si la conexión se ha realizado con tecnología inalámbrica Bluetooth. El término, la marca y los logotipos Bluetooth son propiedad de Bluetooth SIG, Inc. y cualquier uso que Pioneer Corporation haga de ellos estará bajo licencia. Otras marcas comerciales y nombre comerciales son propiedad de sus respectivos propietarios.

Datos técnicos

General

• Requisitos eléctricos: AC 220-240 V, 50/60 Hz
• Consumo de energía: 150 W En modo standby: Menos de 0,5 W
  • Dimensiones (An. x Al. x Prof.): Aprox. 430 × 64 × 304 mm
• Peso neto (aprox.): 3.6 kg
• Temperatura en funcionamiento: 41 °F a 95 °F (5 °C a 35 °C)
  • Humedad operativa: 5 % a 90 %
• Suministro de corriente a Bus (USB): DC 5 V = 500 mA

Entradas/Salidas

• VIDEO OUT: 1,0 V (p-p), 75 Ω, sincr. negativa, toma RCA x 1
• COMPONENT VIDEO OUT: (Y) 1,0 V (p-p), 75 Ω, sincr. negativa, toma RCA x 1, (Pb)/(Pr) 0,7 V (p-p), 75 Ω, toma RCA x 2
- HDMI IN/OUT (vídeo/audio): 19 pines (HDMI estándar, tipo A, Versión 1.3)
- Entrada de audio analógica: 2,0 Vrms (1 kHz, 0 dB), 600 Ω, toma RCA (Izq., Dcha.) x 1
• DIGITAL IN (OPTICAL 1/2): 3 V (p-p), 2 x toma óptica
- Entrada de puerto : 0,5 Vrms (toma estéreo 3,5 mm)

Sintonizador

• Rango de sintonización FM: 87.5 a 108.0 MHz o 87.50 a 108.00 MHz

Amplifi cador

- Salida de potencia, (PEAK), (4Ω/3Ω) Total 1100 W Parte anterior 180 W x 2 Centro 180 W Parte trasera 180 W x 2 Subwoofer 200 W (Passive)

- Salida de potencia, (RMS), THD 10% (4Ω/3Ω) Total 930 W Parte anterior 150 W x 2 Centro 150 W Parte trasera 150 W x 2 Subwoofer 180 W (Passive)

Sistema

• Láser: Láser semiconductor, Longitud de onda: 405 nm / 650 nm
• Sistema de señal: Sistema de TV en color NTSC/PAL estándar
• Respuesta de frecuencia: 20 Hz a 20 kHz (muestras, 48 kHz, 96 kHz, 192 kHz)
• Puerto LAN: Toma Ethernet x 1, 10 BASE-T/100 BASE-TX

Altavoces BCS-707

S-BD707

• Altavoz delantero/Surround (Izquierdo/Delantero)
  Modelo: 2 altavoces
  Relación de impedancia: 4 Ω
  Dimensiones netas 260 x 1097 x 260 mm
  (An. x Al. x Prof.):
  Peso neto: 3.8 kg

- Altavoz central

Modelo: 1 altavoces

Relación de impedancia: 4 Ω

Dimensiones netas 300 x 87x 65 mm

(An. x Al. x Prof.):

Peso neto: 0.6 kg

S-BD707SW

- Subwoofer

Modelo: 1 altavoces, 1 vías

Relación de impedancia: 3 Ω

Dimensiones netas 130.5 x 420 x 375 mm

(An. x Al. x Prof.):

Peso neto: 4.4 kg

Altavoces BCS-303

S-BD303

• Altavoz delantero/Surround (Izquierdo/Delantero)
  Modelo: 1 altavoces
  Relación de impedancia: 4 Ω
  Dimensiones netas 96 x 96 x 85 mm
  (An. x Al. x Prof.):
  Peso neto: 0.4 kg

- Altavoz central

Modelo: 1 altavoces

Relación de impedancia: 4 Ω

Dimensiones netas 300 x 87 x 65 mm

(An. x Al. x Prof.):

Peso neto: 0.6 kg

- Subwoofer

Modelo: 1 altavoces, 1 vías

Relación de impedancia: 3 Ω

Dimensiones netas 130.5 x 420 x 375 mm

(An. x Al. x Prof.):

Peso neto: 4.4 kg

Aviso sobre el software de código abierto

Los siguientes ejecutables GPL y bibliotecas LGPL utilizados en este producto están sujetos a los Acuerdos de licencia de GPL2.0/LGPL2.1:

EJECUTABLES GPL: Linux kernel 2.6, bash, busybox, cramfs, dhcpd, e2fsprogs, fdisk, mkdosfs, mtd-utils, net-tools, procps, samba-3.0.25b, sysutils, tcpdump, tftpd, tinylogin, unzip, utelnetd

BIBLIOTECAS LGPL: uClibc, DirectFB, blowfi sh, cairo, ff mpeg, iconv, libusb, mpg123

BIBLIOTECA 1.3, licencia pública gSOAL: gsoap

Se puede obtener el código fuente correspondiente realizando el pago de distribución. Para obtener una copia, póngase en contacto con el servicio local de atención al cliente de Pioneer.

Puede obtener una copia de las licencias GPL, LGPL en http://www.gnu.org/licenses/old-licenses/gpl-2.0.html y http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html.

También puede obtener una copia de la licencia pública gSOAP en http://www.cs.fsu.edu/\~engelen/license.html.

Este software se basa en parte del trabajo del Independent JPEG Group – 1998, Thomas G. Lane.

Este producto incluye:

• boost C++: copyright Beman Dawes 1999-2003
  • c-ares: copyright © 1998 por el MIT (Massachusetts Institute of Technology)
• curl: copyright © 1996 - 2008, Daniel Stenberg
• expat: copyright © 2006 expat maintainers
• freetype: copyright © 2003 The FreeType Project (www.freetype.org)
• jpeg: Este software se basa en parte del trabajo del Independent JPEG Group – 1998, Thomas G. Lane
• mng: copyright © 2000-2007 Gerard Juyn, Glenn Randers-Pehrson
• ntp:copyright © David L. Mills 1992-2006
• OpenSSL:
• software criptográfico escrito por Eric Young ([e-mail])

– software escrito por Tim Hudson ([e-mail])
- software desarrollado por OpenSSL Project para su utilización en OpenSSL Toolkit. (http://www.openssl.org)
• png: copyright © 2004 Glenn Randers-Pehrson
- portmap: copyright © 1990 The Regents of the University of California
- ptmalloc: copyright © 2001-2006 Wolfram Gloger
- UnitTest++: copyright © 2006 Noel Llopis y Charles Nicholson
- UPnP SDK: copyright © 2000-2003 Intel Corporation
- strace : copyright © 1991, 1992 Paul Kranenburg copyright © 1993 Branko Lankester copyright © 1993 Ulrich Pegelow copyright © 1995, 1996 Michael Elizabeth Chastain copyright © 1993, 1994, 1995, 1996 Rick Sladkey copyright © 1999, 2000 Wichert Akkerman
- xml2:copyright © 1998-2003 Daniel Veillard
- XML-RPC para C/C++:
- copyright © 2001 por First Peer, Inc. Reservados todos los derechos.
• copyright © 2001 por Eric Kidd. Reservados todos los derechos.
- zlib: copyright © 1995-2002 Jean-loup Gailly y Mark Adler.

Reservados todos los derechos

Por la presente, se concede permiso, de forma gratuita, a toda persona que obtenga una copia de este software o de archivos de documentación relacionados con el mismo (en adelante, "el Software") para tratar dicho Software sin restricciones, incluyendo a modo enunciativo, el derecho a utilizar, copiar, modifi car, integrar con otro Software, publicar, sublicenciar y/o vender copias del Software, y además permitir a las personas a las que se les entregue el Software hacer lo mismo, conforme a las siguientes condiciones: EL SOFTWARE SE FACILITA "TAL CUAL", SIN GARANTÍA DE NINGÚN TIPO, EXPLÍCITA O IMPLÍCITA, INCLUYENDO A MODO ENUNCIATIVO, TODA GARANTÍA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN CONCRETO Y SIN VIOLACIÓN DE LOS DERECHOS. BAJO NINGUNA CIRCUNSTANCIA, LOS AUTORES O PORTADORES DE LOS DERECHOS DE COPYRIGHT ASUMIRÁN RESPONSABILIDAD ALGUNA ANTE RECLAMACIONES, DAÑOS O CUALQUIER OTRA RESPONSABILIDAD, YA SEA MEDIANTE ACCIÓN CONTRACTUAL, AGRAVIO U OTROS, RESULTANTE DE O EN RELACIÓN CON EL SOFTWARE O EL USO QUE SE HAGA DE ÉSTE U OTROS TEMAS RELACIONADOS CON EL MISMO.

Por medio de la presente Pioneer declara que el BCS-707 (BCS-303) cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Português:
