MANUAL DE USUARIO DP2GS INDESIT

Instrucciones para el usuario

Instalación, 28

Utilización, 28

Mantenimiento, 28

Instrucciones para el instalador

Instalación, 30

Conexión de gas, 30

Le agradecemos mucho y le felicitamos por su elección. Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo tanto, le rogamos que lea y respete las fáciles instrucciones que le permitirán obtener excelentes resultados desde la primera utilización. Con este moderno aparato le expresamos nuestras mejores felicitaciones.

EL CONSTRUCTOR

Instrucciones para el usuario

Instalación

Todas las operaciones relativas a la instalación (conexión eléctrica, conexión de gas, adaptación al tipo de gas, regulaciones correspondientes, etc.) tienen que ser efectuadas por personal calificado según las normas vigentes. Para las instrucciones específicas, véase la parte reservada al instalador.

Utilización

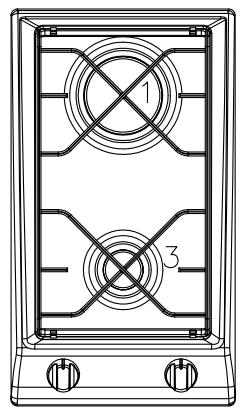

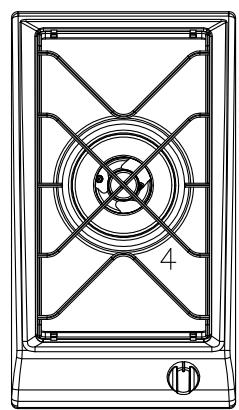

Quemadores de gas (Fig. 1-3)

El encendido del quemador tiene lugar acercando una llama a los agujeros de la parte de arriba del mismo quemador, presionando y girando en sentido antihorario el mando correspondiente hasta que su indicador coincida con la posición de máximo. Una vez efectuado el encendido, regular la llama según las necesidades. La posición de mínimo está al final de la rotación antihoraria. En los modelos con encendido automático, actuar sobre el mando como se ha descrito arriba, presionando contemporáneamente el apropiado pulsador. En los modelos con encendido automático/simultáneo (con una mano), es suficiente accionar el mando respectivo como se indicó anteriormente. La descarga eléctrica entre bujía y quemador provoca el encendido del quemador interesado. Una vez efectuado el encendido, soltar inmediatamente el pulsador, regulando la llama según las necesidades.

El encendido de los quemadores en los modelos con seguridad termoeléctrica se efectúa como en los casos ya descritos, manteniendo el mando presionado a fondo en la posición de máximo durante unos 3/5 segundos. Al soltar la perilla, asegurar que el quemador permanezca encendido.

N.B.:

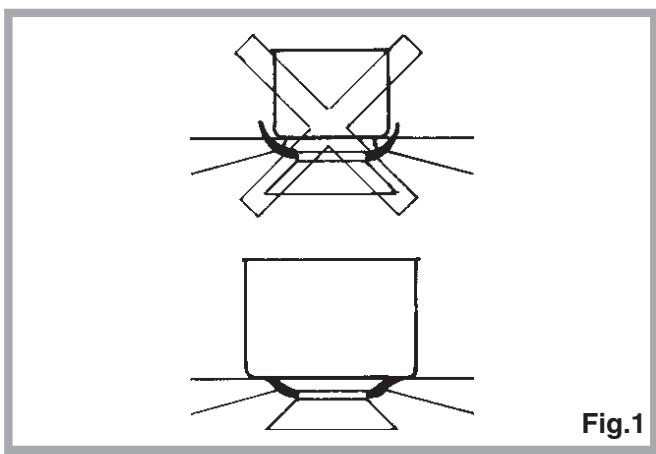

• Se aconseja usar sartenes de diámetro apto a los quemadores, evitando que la llama al máximo salga del fondo de las mismas.
• No dejar sartenes vacías con el fuego encendido.
• Sobre los planos Crystal no usar accesorios de cocción a la parrilla. Al final de la cocción se aconseja cerrar el grifo principal del tubo y/o de la bombona.

Importante

a) En las encimeras con seguridad termoeléctrica no prolongar el encendido durante más de 15 segundos. Si antes de 15 segundos el quemador no se ha encendido, abra la puerta del local y espere por lo menos un minuto antes de intentarlo de nuevo. b) En las encimeras sin seguridad, en caso de que se apaguen las llamas de un quemador, cierre la llave de paso correspondiente y no intente encenderlo de nuevo antes de que haya pasado un minuto.

Gas

Fig.1

corona 20-32 rápido 20-26 auxiliar 010-14

Mantenimiento Gas/Eléctrico

Antes de cualquier operación desconectar eléctricamente el aparato. Para una mayor duración del aparato es indispensable efectuar periódicamente una cuidadosa limpieza general teniendo en cuenta lo siguiente:

• Las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos idóneos (que se puedan encontrar a la venta) no abrasivos ni corrosivos. Eviten productos a base de cloro (lejía, etc.)
• Eviten dejar sobre el tablero de trabajo substancias ácidas o alcalinas (vinagre, sal, zumo de limón, etc.)
• Los rompellamas y las tapaderas (partes movibles del quemador) tienen que ser lavados a mano con agua muy caliente y detergente, teniendo el cuidado de quitar toda incrustación, y deben ser secados cuidadosamente, y hay que controlar que ninguno de los agujeros de los rompellamas esté obturado, ni siquiera parcialmente.
• las rejillas inox de la superficie de cocción cuando de haber sido calentadas toman una coloración azulada que no daña su calidad. Para que vuelvan a su apariencia original utilicen un producto ligeramente abrasivo.

N.B. - La eventual lubricación de los grifos tiene que ser efectuada por personal cualificado con el cual se aconseja ponerse en contacto en caso de anomalías de configuración. Controlar periódicamente el estado de conservación del tubo flexible de alimentación de gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.

NO UTILIZAR LIMPIADORES A VAPOR

Fig. 2

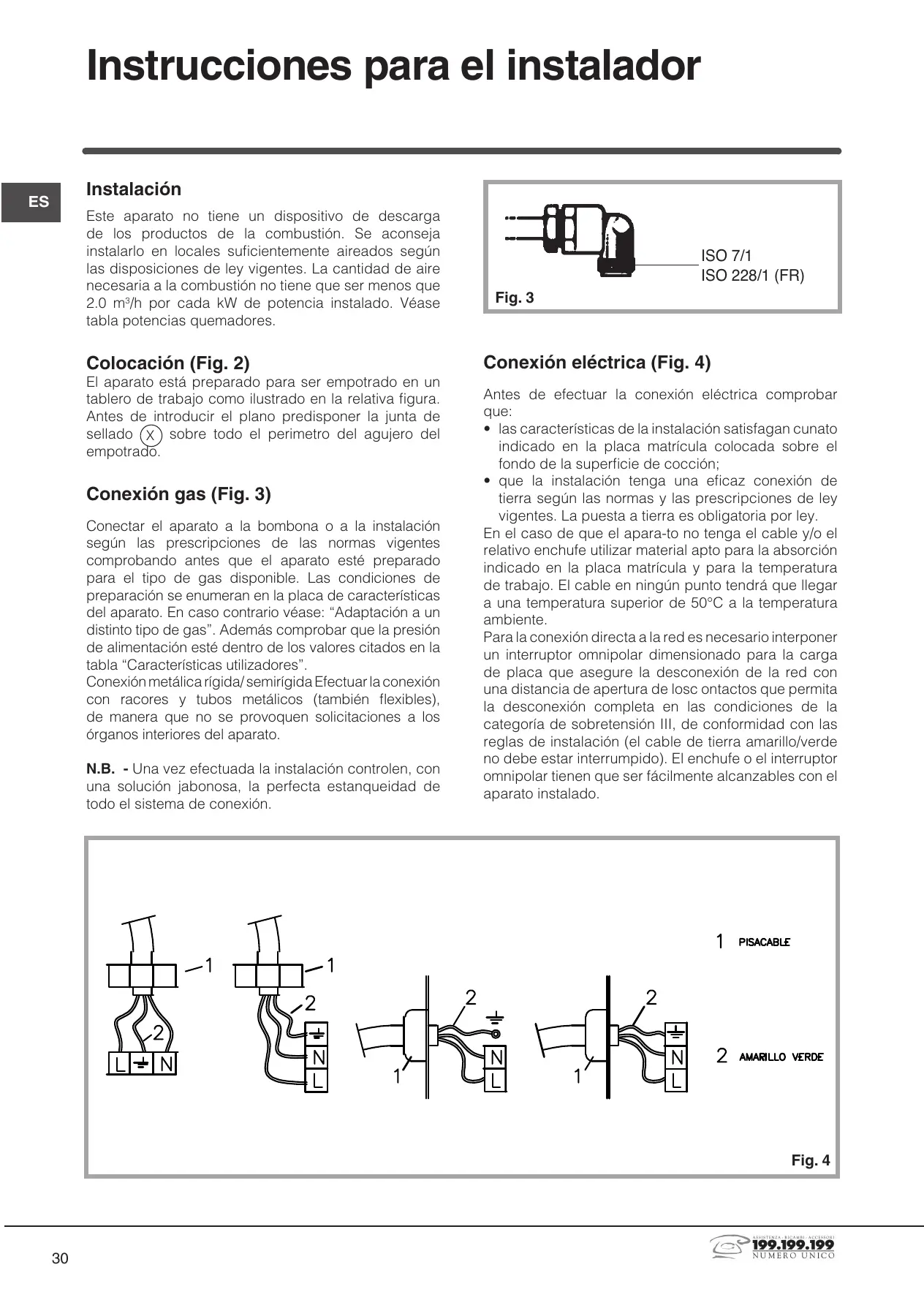

Instrucciones para el instalador

Instalación

Este aparato no tiene un dispositivo de descarga de los productos de la combustión. Se aconseja instalarlo en locales suficientemente aireados según las disposiciones de ley vigentes. La entrada de aire necesaria a la combustión no tiene que ser menos que 2.0m³ /h por cada kW de potencia instalado. Véase tabla potencias quemadores.

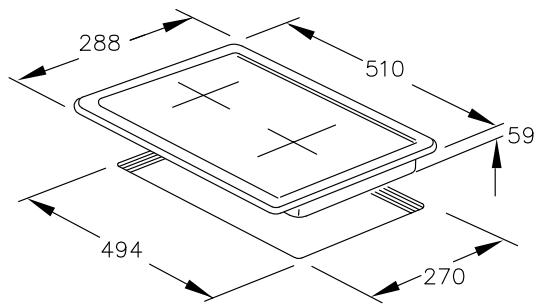

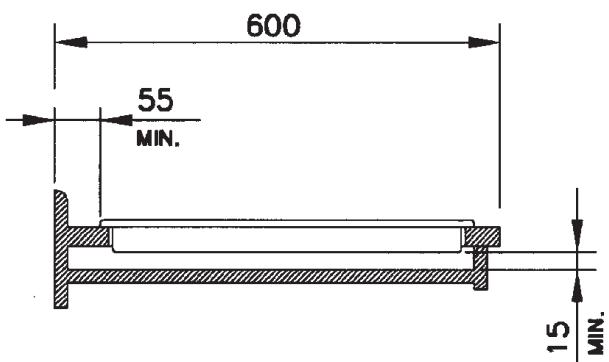

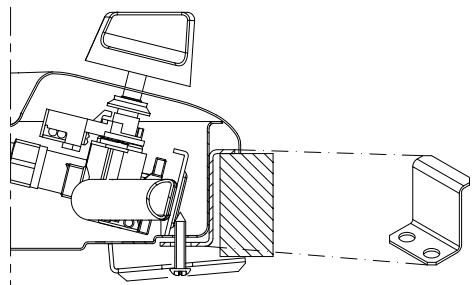

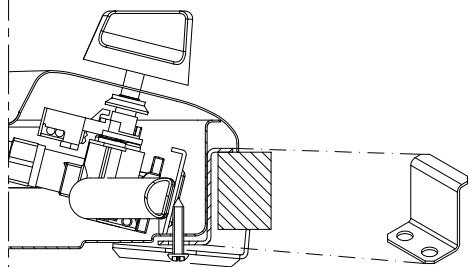

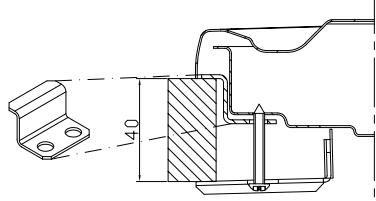

Colocación (Fig. 2)

El aparato está preparado para ser empotrado en un tablero de trabajo como ilustrado en la relativa figura. Antes de introducir el plano predisponer la junta de sellado (×) sobre todo el perímetro del agujero del empotrado.

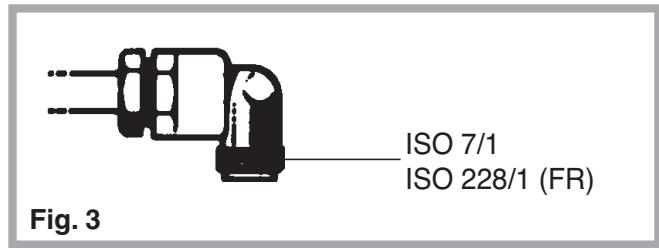

Conexión gas (Fig. 3)

Conectar el aparato a la bombona o a la instalación según las prescripciones de las normas vigentes comprobando antes que el aparato está preparado para el tipo de gas disponible. Las condiciones de preparación se enumeran en la placa de características del aparato. En caso contrario véase: "Adaptación a un distinto tipo de gas". Además comprobar que la presión de alimentación está dentro de los valores citados en la tabla "Características realizadores".

Conexión metálica rígida/ semirígida Efectuar la conexión con racores y tubos metálicos (también flexibles), de manera que no se provoquen solicitaciones a los órganos interiores del aparato.

N.B. - Una vez efectuada la instalación controlen, con una solución jabonosa, la perfecta estanqueidad de todo el sistema de conexión.

Conexión eléctrica (Fig. 4)

Antes de efectuar la conexión eléctrica comprobar que:

• las características de la instalación satisfagan cuanto indicado en la placa de matrícula colocada sobre el fondo de la superficie de cocción;
• que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. La puesta a tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o el relativo enchufe, utilizar material apto para la absorción indicado en la placa de matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que superar una temperatura superior de 50°C a la temperatura ambiente.

Para la conexión directa a la red es necesario interponer un interruptor omnipolar dimensionado para la carga de la placa que asegure la desconexión de la red con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III, de conformidad con las reglas de instalación (el cable de tierra amarillo/verde no debe estar interrumpido). El enchufe o el interruptor omnipolar tiene que ser fácilmente alcanzables con el aparato instalado.

Si el cable de alimentación se daña, hágalo sustituir por el fabricante, por un centro de asistencia técnica autorizado o por un técnico de competencia similar, a fin de prevenir todo tipo de riesgos.

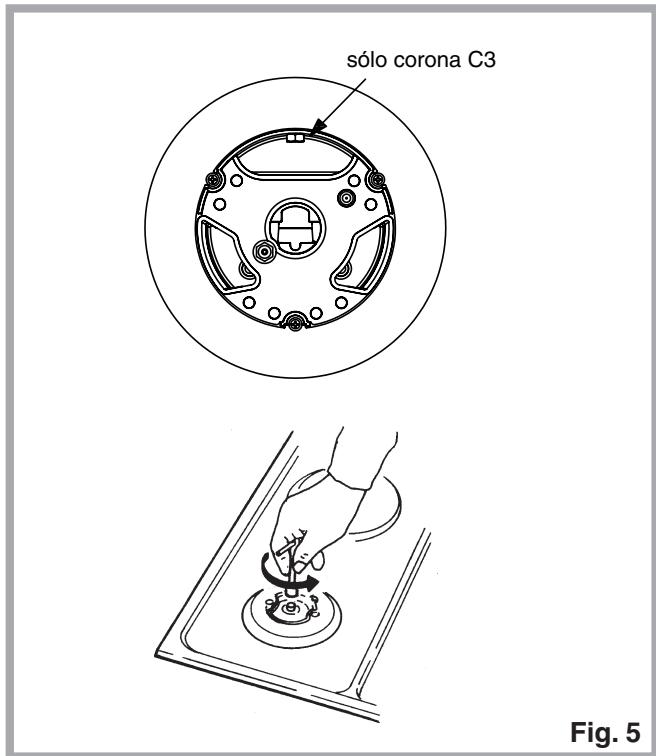

Adaptación a un tipo diferente de gas (Fig. 5)

Si el aparato estuviera preparado para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:

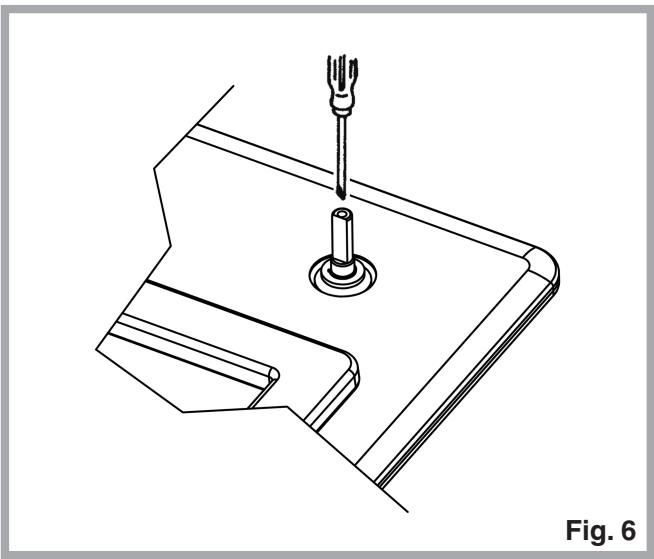

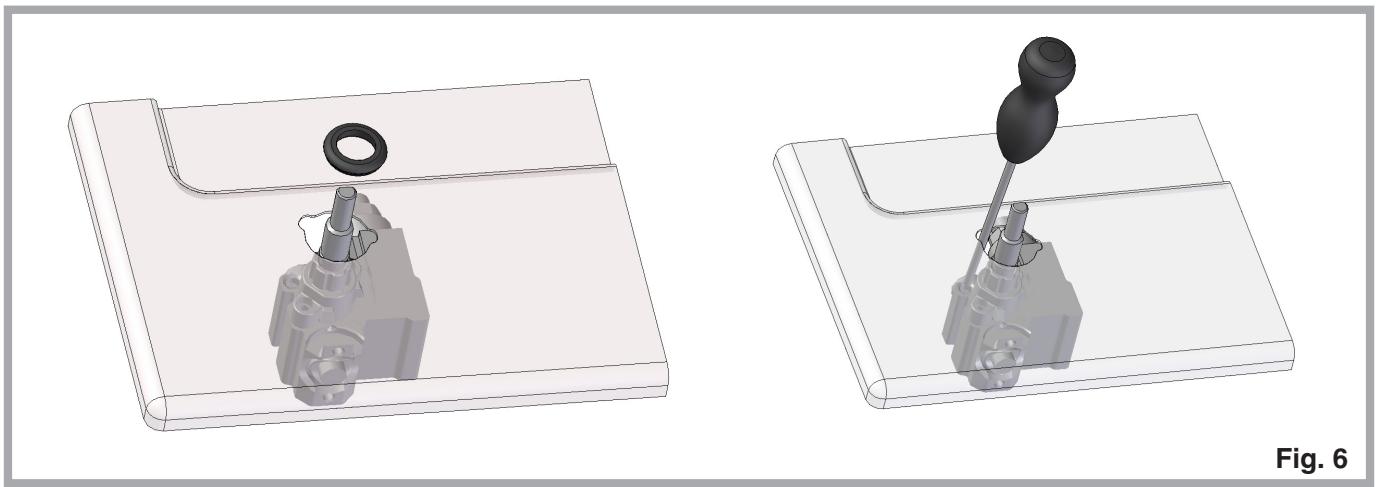

• la sustitución de los inyectores (Fig. 6) con los correspondientes al tipo de gas a utilizar (véase tabla "Características utilizadores").
• para la regulación del mínimo, usar un destornillador apropiado en el tornillo puesto sobre la llave (Fig. 8) después de haberlo girado en la posición de mínimo. Para GPL (Butano/propano) atornillar a fondo.

CHARACTERISTICAS UTILIZADOS
QUEMANDORES DE GAS
ALIMENTACION TIPO PRESION mbar NORM.	QUEMADOR Ø INYECTORES 1/100 mm	CAPACIDAD TÉRMICA NOMINAL W	CONSUMO
gas natural G20 20	rápido 129	3000	286
	auxiliar 77	1000	95	h
	corona 3 141	3500	333
gas licefacto G30/G31 28-30/37	rápido 87	3000	218
	auxiliar 50	1000	73	g/h
	corona 3 94	3500	254
G110 gas ciudad G110/G140 8	rápido 320/340	3000	680/711
	auxiliar 150/160	1000	227/237	h
	corona 3 350	4000	907/949

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

1. Compruebe si puede solucionar el problema.
2. Vuelva a poner en marcha el aparato para comprobar si la avería se ha solucionado. Si el resultado es negativo, desconecte el aparato y repita la operación al cabo de una hora.
3. Si el problema persiste, póngase en contacto con el Servicio de Asistencia Técnica.

Comunique:

• el tipo de problema,
• el modelo,
• el número de servicio (el número que aparece cuando aparece la palabra SERVICE en la placa de características situada en la parte posterior del aparato)
• su dirección completa,
• su número y prefijo telefónico.

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

El constructor declina toda responsabilidad por las posibles inexactitudes contenidas en el presente documento, imputables a errores de impresión o relacionados. El constructor se reserva el derecho de aportar a sus propios productos aquellas modificaciones que se considere necesarias o útiles, sin perjudicar las características esenciales.
