BEDIENUNGSANLEITUNG DP2GS INDESIT

Anweisungen für den Benutzer

Installation 22

Gebrauch 22

Wartung 22

Anweisungen für den Installateur

Installation 24

Gasanschluß 24

Elektrøanschluβ 24

Technische Daten 25

Kundendienst, 26

HAUSHALTSGERÄT GEDACHT. FÜR

SCHADEN AN SACHEN ODER PERSONEN,

DIE AUF FALSCHE INSTALLATION BZW.

UNGEEIGNETEN GEBRAUCH ODER

MISSBRAUCH ZURÜCKZUFUHREN SIND,

ÜBERNIMMT DER HERSTELLER KEINERLEI

VERANTWORTUNG.

Sehr geehrter Kunde,

wir danken Ihnen und beträckwūnschen uns für ihre Wahl. Diese neue Produkt, sorgfältig entworfen und mit erstklassigen Materialien hergestellt, wurde bereits geprüft um alle ihre Forderungen an ein perfektes Kochen zu erfüllen. Wir bitten Sie deshalb die einfachen Anweisungen zulesen und einzuhalten, damit von der ersten Anwendung an ausgezeichnete Ergebnisse erreicht werden können. Mit diesen modernen Apparat wünschen wir Ihnen das Beste.

DER HERSTELLER.

Anweisungen für den Benutzer

Installation

Sämtliche Installationsarbeiten (Elektroanschluß, Gasanschluß, Anpassung an einen anderen Gastype, daraufuffolgende Einstellung-gen, usw.) müssen laut der geltenden Vorschriften durch Fachpersonal ausgêhrt werden. Für die spezifischen Anleitungen verweisen wir an den dem Installateur vorbehaltenen Teil.

Gebrauch

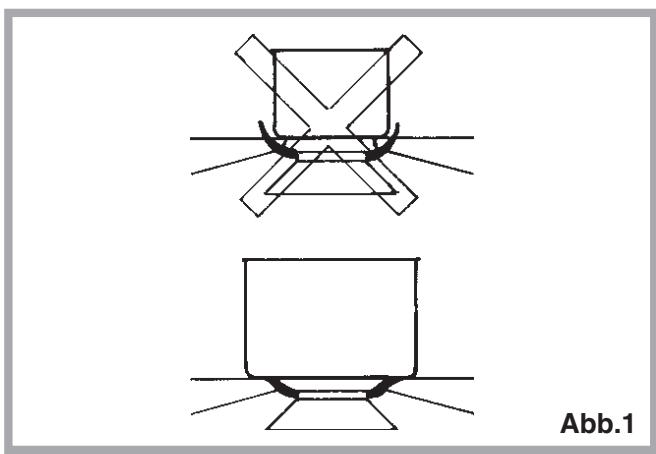

Gasbrenner (Abb. 1-3)

Zur Anzündung des Gasbrenners eine Flamme gegenüber die klinen LÖcher an der Brennstelle halten, wobei man den entsprechenden Knopf entgegen dem Uhrzeigersinn bis zur Großstellung dreht und gedrückt halt. Sobald der Brenner angezündet ist, Gasflamme auf die gewünschte Stellung regeln. Die Kleinstellung befindet sich am Ende der Drehung entgegen dem Uhrzeigersinn. Bei den Modellen mit automatischer Anzündung den Knopf wie oben beschrieben bis zur Kleinstellung drehen, wobei man gleichzeitig auf das davon bestimmte Anzungsknöpfchen drückt. Beiden Modellen mit automatischer/simultaner Zündung (einhäufig) nur den entsprechenden Bedienkopf wie oben beschrieben betätigten. Die elektrische Entlung zwischen thisem Element und dem Brenner verursacht die Anzündung der gewünschten Brennstelle. Sobald der Brenner an ist, den Knopf sofort loslassen und die Flamme nach Wunsch regeln. Die Brennerzündung bei den Modellen mit thermoelektrischer Sicherheit erfolgt wie in den oben beschriebenalen Fälle, den Bedienkopf bzw auf max. Leistungsstufe ca. 3/5 Sekunden bis zum Anschlag gedrückt halten. Wenn der Knopf wieder losgelassen wird, kontrollieren Sie, daß der Brenner angezündet bleibt. Es wird empfohlen, Töpfe mit dem richtigen Durchmesser im Verhältnis zur Höhe der Brennstelle zu verwenden, um zu vermeiden, daß die Flammen um den Topf herum züngeln. Lassen Sie die Kochstellen nicht mit leeren Töpfen eingeschaltet; verwenden Sie keine Grillgeräte auf Crystal Kochstellen. Es wird empfohlen, den Hauptahan der Gasleitung und/oder der Gasflasche nach dem Kochen immer zu schlieben.

Wichtig

a) Bei Kochfeldern mit thermoelektrischer Sicherung die Einschaltung nicht länger als 15 Sekunden betätigten. Wenn sich der Brenner nach 15 Sekunden nicht eingeschaltet hat, dann öffnen Sie die Tur des Raumes und warten Sie mindestens eine Minute bevor Sie erneut das Einschalten versuchen.
b) Bei Kochfeldern mit Flammenlösung eines Brenners den entsprechenden Hahn schreiben und mit dem Einsatz mindestens eine Minute warten.

Gas

wok 20-32

schnell 20-26

hilfbrenner 010-14

Wartung Gas/Elektro

Vor jeder Wartungsarbeit das Gerät ausschalten. Für eine lange Lebensdauer des Geräts muß es unbedingt regelmäßig gründlich gereinigt werden. Dazu folgenden beachten:

Die Teile aus Glas, Stahl und/oder Email,müssen mit milden,im Handel erhaltlichen Mitteln gesaubert werden.Verwenden Sie auf keinen Fall chlorhaltige Mittel (Bleichmittel, usw.).
- Lassen Sie keine säurehaltigen oder alkalischen Speisereste (Essig, Zitronensaat, usw.) auf der Arbeitsfläche;
Die losen Teile der Brennstellen müssen in warmem Seifenwasser regelmäßig gewaschen und gut abgetrocknet werden. Kontrollieren Sie, daß die Löcher nicht verstopt f sind.
Die rostfrei Roste aus Stahl besteht einen bläulichen Beschlag, nach dem sie erhitzt worden sind, aber dies bedeutet keinerlei Beeinträchtigung der Qualität. Um sie wieder auf ihren ursprünglichen Anschein zu bringen, konnen Sie sie mit einem leichten Scheuermittel reiben.

N.B. - Das eventuelle Schmieren der Hähne muß immer durch Fachpersonal und nur im Fall von Betriebsstörungen vorgenommen werden. Der Gasschlauch muß auf seinen guten Zustand regelmäßig kontrolliert werden. Im Fall von Lecken den Schlauch durch Fachpersonal(sofort ersetzen halten.

KEINE HOCHDRUCKREI

NIGER VERWENDEN

Abb. 2

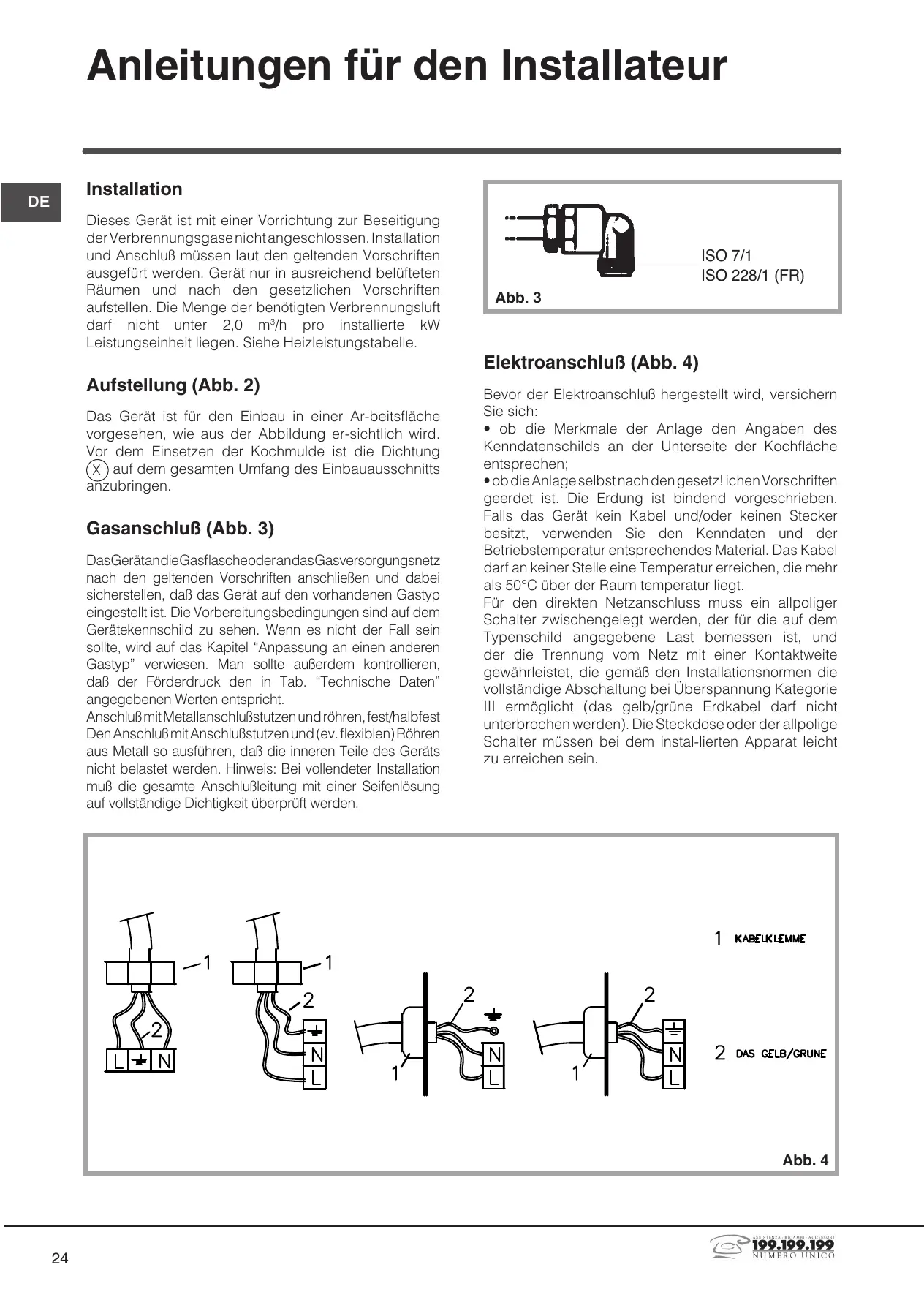

Anleitungen für den Installateur

Installation

Dieses Gerät ist mit einer Vorrichtung zur Beseitigung der Verbrennungsgasen nichtangeschlossen. Installation und Anschluß müssen laut den geltenden Vorschriften ausgefürt werden. Gerät nur in ausreichend belufteten Räumen und nach den gesetzlichen Vorschriften aufstellen. Die Menge der bereitsigen Verbrennungsluftarf nicht unter 2,0 m³/h pro installierte kW Leistungseinheit liegen. Siehe Heizleistungstabelle.

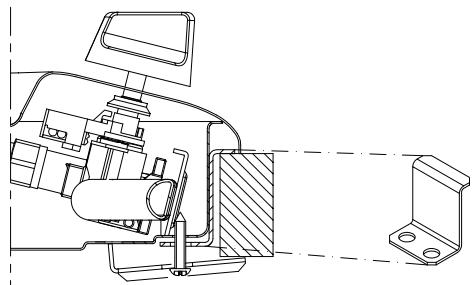

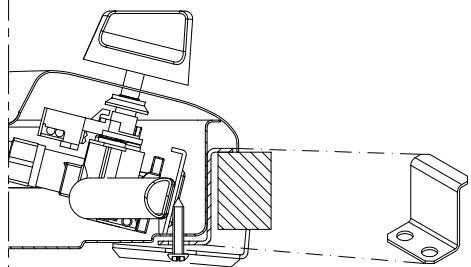

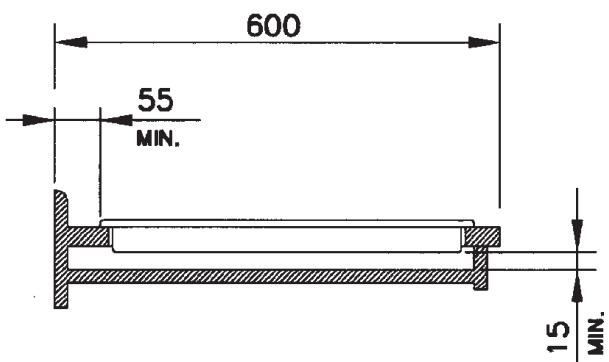

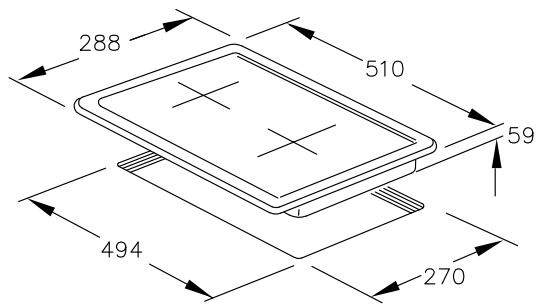

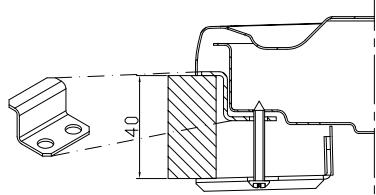

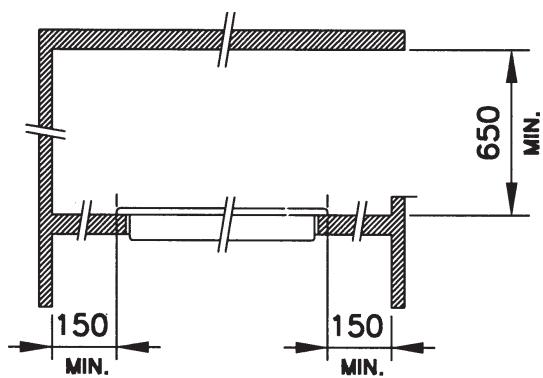

Aufstellung (Abb. 2)

Das Gerät ist für den Einbau in einer Ar-beitsfläche vorgesehen, wie aus der Abbildung er-sichtlich wird. Vor dem Einsetzen der Kochmulde ist die Dichtung auf dem gesamten Umfang des Einbauausschnits anzubringen.

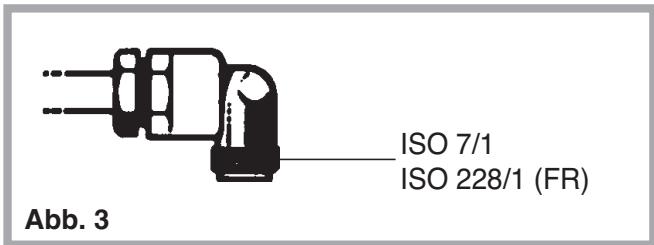

Gasanschluß (Abb. 3)

DasGerätandieGasflascheoderandasGasversorgungsnetz nach den geltenden Vorschriften anschließen und damit sicherstellen, daß das Gerät auf den vorhandenen Gastyp eingestellt ist. Die Vorbereitungsbedingungen sind auf dem Gerätekennschild zu sehen. Wenn es nicht der Fall sein sollte, wird auf das Kapitel "Anpassung an einen anderen Gastyp" verwiesen. Man sollte außerdem kontrollieren, daß der Forderdruck den in Tab. "Technische Daten" angegebenen Werten entspricht.

Anschlußmit Metallanschlußstutzen und röhren, fest/halbfest Den Anschlußmit Anschlußstutzen und (ev. flexiblen) Röhren aus Metall so ausführten, daß die inneren Teile des Geräts nicht belastet werden. Hinweis: Bei vollendeter Installation muß die gesamte Anschlußleitung mit einer Seitenlösung auf vollständige Dichtigkeit überprüft werden.

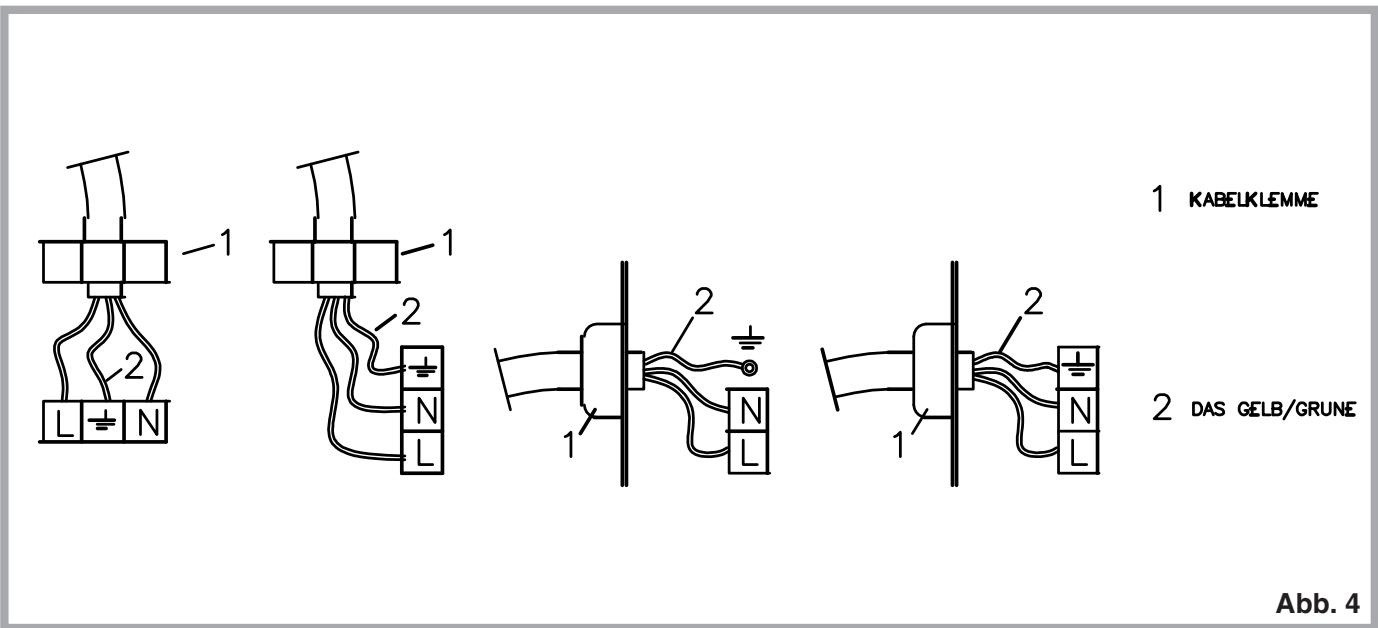

Elektranschluß (Abb. 4)

Bevor der Elektroanschluß hergestellt wird, versichert Sie sich:

• ob die Merkmale der Anlage den Angaben des Kenndatenshilds an der Unterseite der Kochfläche entsprechen;
• ob die Anlage selbst nach den gesetz!lichen Vorschriften geerdet ist. Die Erdung ist bindend vorgeschreiben. Falls das Gerät kein Kabel und/oder keinen Stecker besitzt, verwenden Sie den Kenndaten und der Betriebstemperatur entsprechendes Material. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die mehr als 50^ über der Raum temperatur liegt.

Für den direkten Netzanschluss muss ein allpoliger Schalter zwischengelegt werden, der für die auf dem Typenschild angegebene Last bemessen ist, und der die Trennung vom Netz mit einer Kontaktweite gewährleistet, die gemäß den Installationsnormen die vollständige Abschaltung bei Überspannung Kategorie III ermöglich (das gelb/grüne Erdkabelarf nicht unterbrochen werden). Die Steckdose oder der allpolige Schalter,müssen bei dem instalierten Apparat leicht zu erreichen sein.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jedem Risiko auszuschreiben.

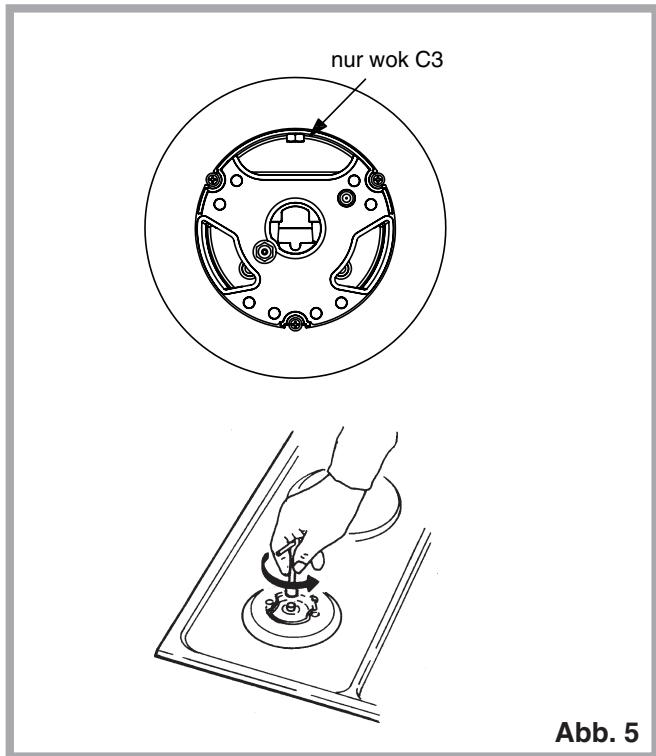

Anpassung an einen anderen Gastyp (Abb. 5)

Ween das Gerät für einen anderen Gastyp als der vorhandene ausgelegt ist, ist folgende Vorgehensweise durchzuführren:

• die Dusen (Abb. 5) mit den vorhandenen Gastyp bestimmten Dusen (siehe Tab. "Technische Daten" ersetzen;

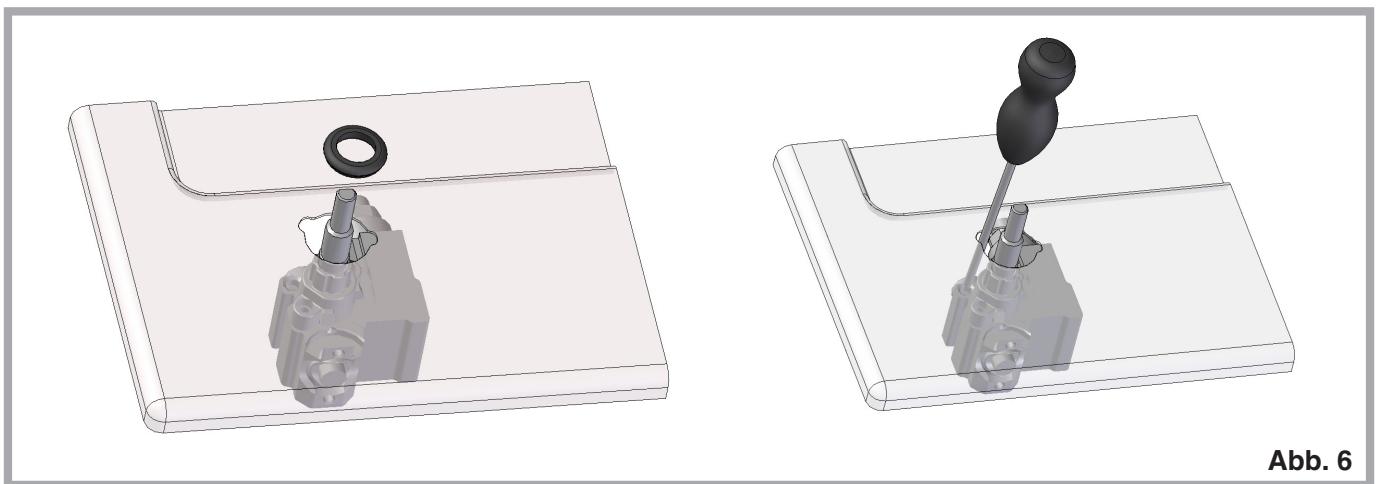

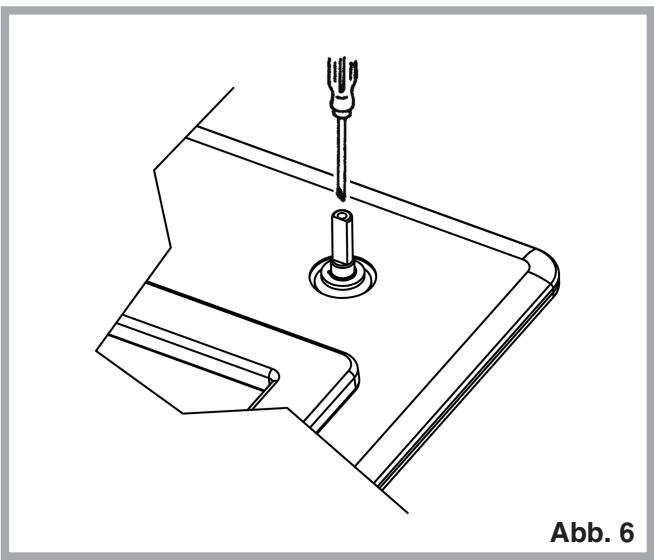

• beider Einstellung des Mindestwertes, den Hahnhebel auf das Minimum drehen und die Einstellschraube am Hahn mit entsprechend Schraubenzieher drehen (Abb. 6). Bei Betrieb mit Flüssiggas (Butan/Propangas) Einstellschraube fest anziehen.

TECHNISCHE DATEN
GASBRENNSTELLEN
SPEISUNG TYP DRUCK mbar NORM.	BRENNERTYP Ø DÜSENELEMENTE 1/100 mm	WärMEBELASTUNG NOMINAL W	VERBRAUCH
Nativgas G20 20	schnell 129	3000	286	L/h
	1000	95
	3500	333
Nativgas G25 20	schnell 138	3000	333	L/h
	1000	111
	3500	388
Flüssiggas G30/G31 50	schnell 79	3000/2700	218/193	g/h
	1000/900	73/64
	3500	255/250

Kundendienst

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie erst, ob Sie die Störung selbst beheben können.
2. Schalten Sie das Gerät nochmals ein, um zu prüfen, ob die Störung immer noch vorliegt. Haben Sie keinen Erflog, schalten Sie den Versuch nach einer Stunde.
3. Bleibt das Ergebnis negativ,,müssen Sie den Kundendienst benachrichtigen.

Machen Sieitte folgendeAngaben:

• Art der Störung,
  das Geratemodell,
• die Servicenummer (Zahl hinter dem Wort SERVICE auf dem Typenschild an der Geräterückwand)
• Ihr vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.

Weden Sie sich auf keinen Fall an nicht autorisierte Techniker und halten Sie ausschließlich Original-Ersatzteile einbau.

Die Herstellerfirma übernimmt keinerlei Verantwortung für eventuell in dieser Broschüre enthaltene Ugenauigkeiten, die auf Druckfehler zurückzuführen sind und behält sich das Recht vor an ihren Produkten alle für notwendig erachteten Änderungen anzubringen, ohne die wesentlichen Eigenschaften zu beeinflussen.
