РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DP2GS INDESIT

Инструкции для пользователя Установка, 58 Использование, 58 Обслуживание и уход, 58 Português

Türkçe Инструкции для технического персонала Установка, 60 Подключение к газу, 60 Подключение к электросети, 60 Характеристики горелок и жиклеров, 61 Помощь, 62 Pусский DP 2G (IX) DP 2GS (IX) DP 2G (IX) GH DP 1TC (IX) DP 1TC (IX) GH DP 2G (IX)AG

ЭТО ОБОРУДОВАНИЕ ПРЕДНАЗНАЧЕНО

ИСПОЛЬЗОВАНИЯ. ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ТРАВМЫ И УЩЕРБ, ВЫЗВАННЫЕ НЕПРАВИЛЬНОЙ УСТАНОВКОЙ ИЛИ НЕПОДХОДЯЩИМ, НЕПРАВИЛЬНЫМ

ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ. Уважаемый покупатель! Мы благодарим Вас и поздравляем со сделанным выбором. Это новое обо-рудование, произведенное высококачественных материалов, прошло

запросов. Пожалуйста, прочитайте и следуйте этим несложным инструкциям, которые позволят Вам с самого начала получать превосходные результаты готовки. Желаем Вам успешного использования этого современного оборудования! ИЗГОТОВИТЕЛЬ

Инструкции для пользователя

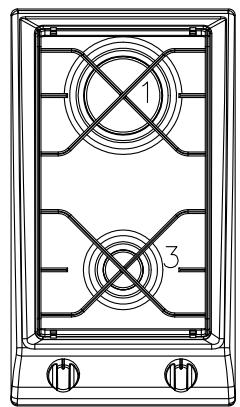

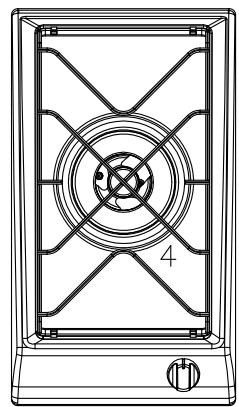

(подключение оборудования к электрои газовой сети, настройка на тип газа, необходимые регулировки и т.п.) должны выполняться квалифицированным персоналом согласно действующим инст рукциям. Специальные инструкции по установке приведены в части, предназначенной для технического персонала. Использование Газовые горелки (рис. 1-3) Чтобы зажечь газовую горелку, поднесите горящую спичку или зажигалку к отвер-стиям в верхней части горелки, одновременно нажимая и вращая соответствующую

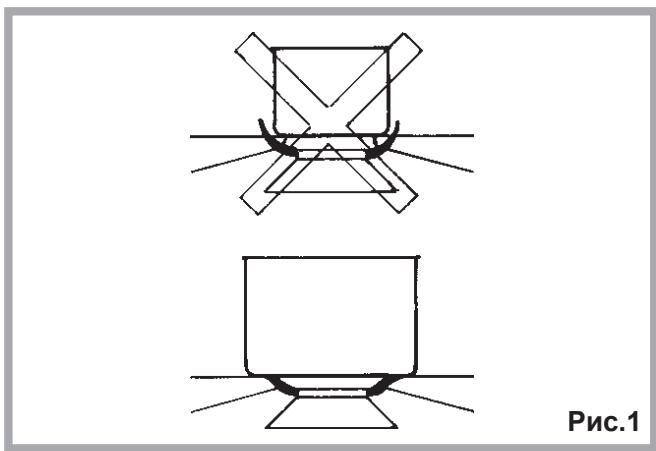

стрелки, пока позиция максимального пламени не совпадет с маркером. Когда газовая горелка загорится, отрегулируйте пламя, как нужно. Позиция минимального пламени достигается вращением рукоятки против часовой стрелки до конца. В моделях с автоматическим зажиганием действуйте рукояткой, как описано выше, одновременно нажимая соответствующую кнопку. Для моделей с автоматическим / одновременным (одной рукой) зажиганием достаточно действовать, соответствующей рукояткой, как описано выше. Электрическая искра между свечей зажигания и горелкой обеспечивает поджиг горелки. После того, как горелка загорится, сразу отпустите кнопку и отрегулируйте пламя, как нужно. Для моделей с термоэлектрическим устройством безопасности горелка зажи-гается, как описано выше, при удержании рукоятки нажатой до упора примерно 3-5 секунд. Отпустив рукоятку, проверьте, что пламя действительно горит. Примечание: - мы рекомендуем использовать сковороды и кастрюли, соответствующие по диаметру горелке, чтобы пламя не заходило за дно посуды и не окружало ее; - не оставляйте на огне пустые сковороды или кастрюли; используйте стеклокерамических поверхностях принадлежности, предназначенные для приготовления в гриле. После окончания приготовления перекрывайте газовый кран.

a) для моделей с устройством безопасности: не держите кнопку электроподжига нажатой дольше 15 секунд. Если горелка не загорелась через 15 секунд, проветрите помещение и подож-дите по крайней мере одну минуту, прежде чем сделать дальнейшую по-пытку; b) для моделей без устройства безопасности: если пламя горелки не загорелось, перекройте подачу газа соответствующей рукояткой и подождите не менее минуты, прежде чем снова зажигать горелку.

Рис.1 Wok Вспомогательная Ø 20-32 Ø 20-26 Ø 10-14 Обслуживание и уход Перед любыми операциями по уходу и обслуживанию отключите оборудование от электросети. Для продления срока службы оборудования необходимо периодически его чистить, приняв во внимание следующее: - стеклянные, стальные и / или эмалированные части следует очищать неабразивными и неагрессивными средствами. Не используйте средства, содержащие хлор (отбеливатели и пр.); - избегайте попадания кислотосодержащих или щелочных веществ на рабочую поверхность оборудования (уксуса, соли, лимонного сока и - рассекатели пламени и шляпки горелок (съемные части горелок) следует мыть горячей водой с моющим средством, удаляя нагар. Затем вытереть насухо, проверяя, что отверстия горелки не - в результате нагрева решетки рабочей поверхности, сделанные из нержавеющей стали, принимают синеватый оттенок, что не ухудшает их качество. Чтобы возвратить решеткам первоначальный цвет, используйте немного абразивного средства. Примечание. Чистка газовых вентилей должна выполняться квалифицированным персоналом, к которому также следует обращаться в случае любой функциональной аномалии. Периодически проверяйте состояние гибкого газового шланга. В случае утечки газа для замены шланга обратитесь в сервисный центр / квалифицированному персоналу. НЕ ИСПОЛЬЗУЙТЕ ПАРООЧИСТИТЕЛИ!

Инструкции для технического персонала

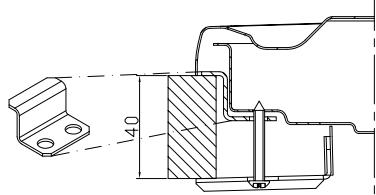

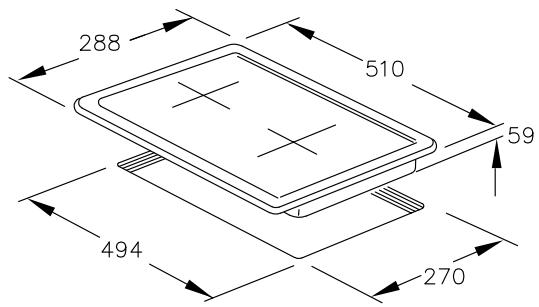

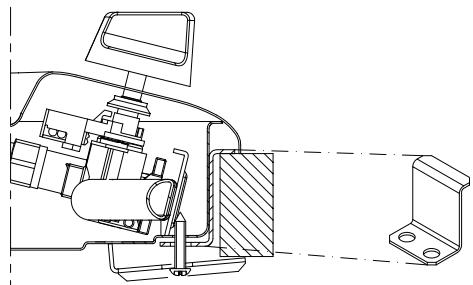

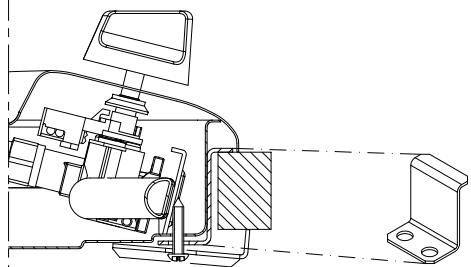

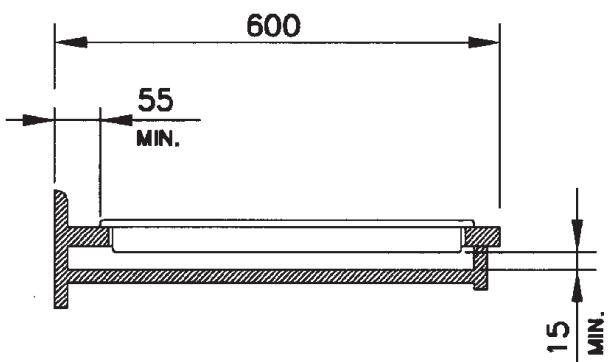

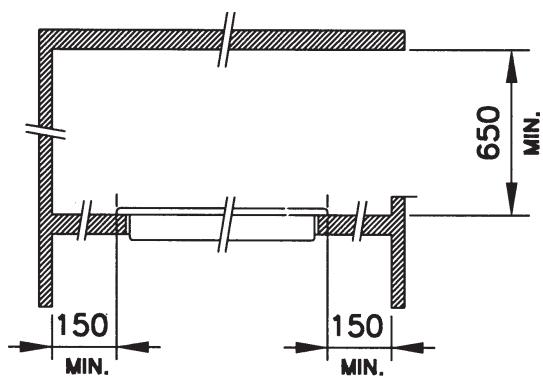

Это оборудование не обеспечивает удаление продуктов сгорания, поэтому рекомендуется его устанавливать в помещениях с достаточной вентиляцией, соответствующей действующим нормам. Объем воздуха, который необходим для сгорания, должен быть не менее 2,0 м3/ч на каждый кВт мощности устанавливаемого оборудования (см. табл. Характеристики горелок и жиклеров). Рис. 3 ISO 7/1 ISO 228/1 (FR) Размещение (рис. 2) Подключение к электросети (рис. 4) Оборудование разработано таким образом, чтобы его можно разместить на рабочей поверхности, как показано на рис. 2. Перед установкой оборудования установите уплотнитель по всему периметру выреза в несущей поверхности. Перед подсоединением к электросети убедитесь в том, что:

• параметры системы электропитания соответствуют указанным в табличке технических данных оборудования, расположенной на его нижней части;

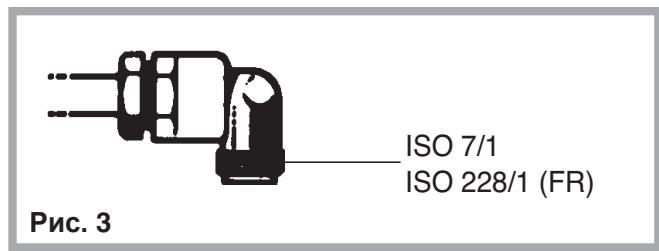

• система имеет эффективное заземление в соответствии с действующими требованиями и правилами электроподключения. Оборудование обязательно должно быть заземлено. Если оборудование поставляется без кабеля и/или соответствующей вилки, используйте кабель и вилку, подходящие для указанного потребляемого тока (см. табличку технических данных оборудования) и рабочей температуры. Питающий кабель должен располагаться так, чтобы по всей длине он никогда не нагревался до температуры, превышающей на 50°С комнатную. При подключении к электросети напрямую установите многополярный выключатель с соответствующей номинальной мощностью и безопасным расстоянием между разведенными контактами, который, согласно правилам установки, полностью отключает питание в условиях скачка напряжения категории III (при этом линия заземления – желтый / зеленый провод – не должна быть прервана). После установки вилка или выключатель должны быть легкодоступны. Подключение к газу (рис. 3) Подсоедините оборудование к источнику газа, соответствующему действующим стандартам для газоподключения, удостоверьтесь заранее, что оборудование соответствует типу имеющегося газа. Условия подготовки к подключению газа приведены на табличке прибора. В противном случае см. § «Адаптация к различным типам газа». Кроме того, проверьте, что давление газа находится в пределах значений, указанных в табл. Характеристики горелок и жиклеров. Данное изделие не предназначено для работы от баллонного газа. Подключение негибкой /полугибкой металлической трубой: Выполните подключение, используя штуцеры и металлические трубы (даже шланги), так, чтобы было исключено механическое давление на внутренние части оборудования. Примечание. После подключения проверьте места газовых соединений на наличие утечек, используя мыльный раствор.

Во избежание риска поврежденный питающий кабель оборудования должен заменяться только специалистом сервисного центра или квалифицированным электриком.

Wok solo corona C3C3 Адаптация к различным типам газа (рис. 5) Если оборудование настроено на другой тип газа, выполните следующее:

• замените жиклеры (рис. 5) соответствующими типу газа, который будет использоваться (см. табл. Характерист икигорелоки жиклеров);
• чтобы отрегулировать минимум подачи газа, с помощью отвертки поверните винт, расположенный на кране (рис. 6), в позицию минимума. Для LPG (бутан/пропан) винт должен быть затянут

Рис. 5 Рис. 6 Рис. 6

Характеристики горелок и жиклеров

ø жиклеров 1/100 mm Номинальная тепловая мощность, Вт

G30/G31 28-30/37 Вспомогательная Wok 3

адаптация к различным типам газа

Перед звонком в авторизованный сервисный центр:

1. Проверьте, можете ли Вы решить проблему

2. Включите снова оборудование, чтобы посмотреть,

решена ли проблема. Если нет, отключите оборудование от электросети и подождите примерно час перед повторным включением.

3. Если после этих действий проблема осталась,

обратитесь в авторизованный сервисный центр за технической помощью.

ОБСЛУЖИВАНИЕ в табличке техничес• ких данных на оборудовании),

• Ваш номер телефона и междугородный код. Не обращайтесь за помощью к неправомочному техническому персоналу и всегда покупайте только оригинальные запасные части. Линия технической поддержки доступна 7 дней

Изготовитель не несет ответственности за возможные неточности в этой брошюре из-за печати или копирования
