MANUAL DE USUARIO IDL 40 INDESIT
Lavavajillas Instalación y el uso
Instrucciones para la instalación y el uso

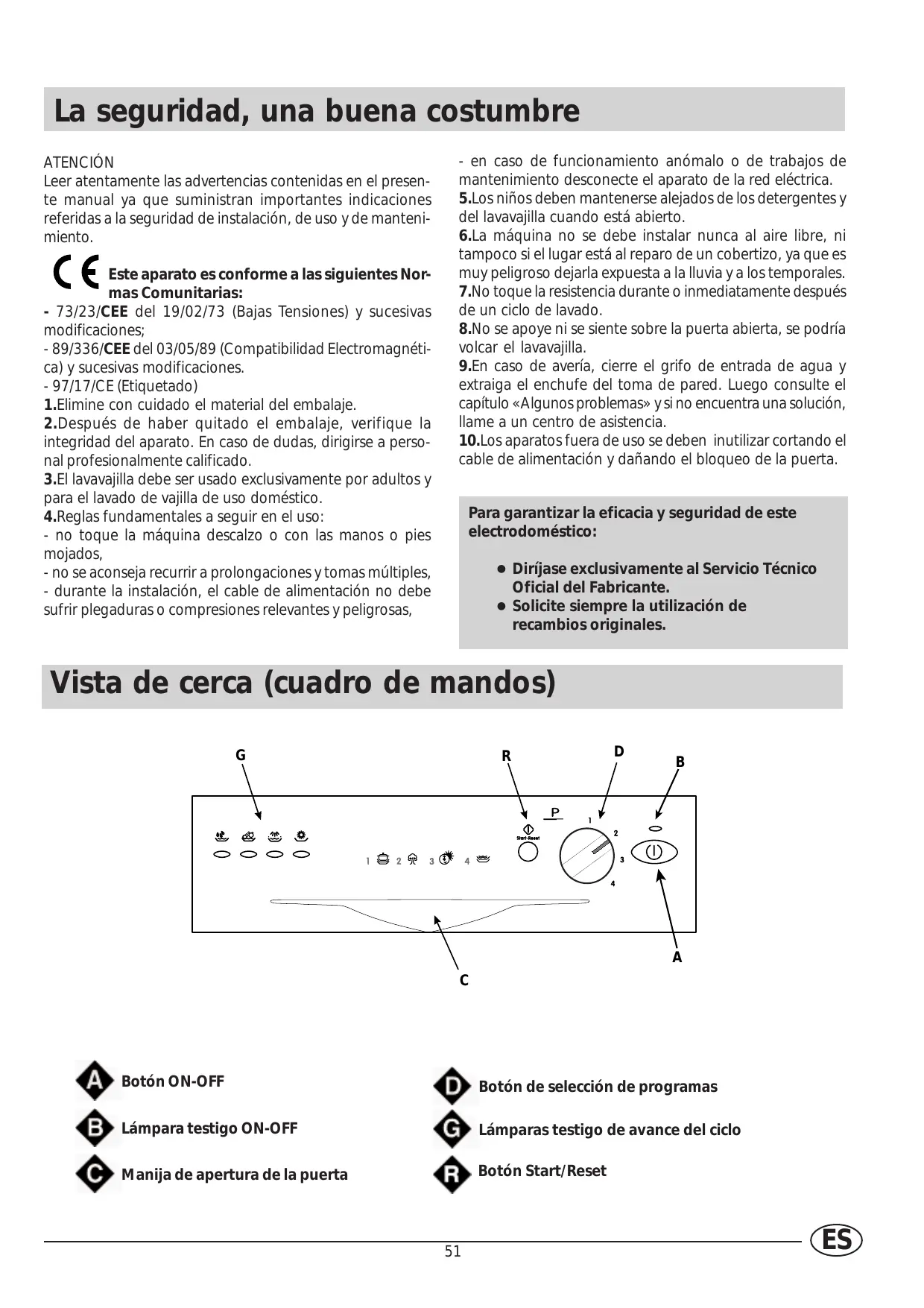

La seguridad, una buena costumbre
ATENCIÓN
Leer atentamente las advertencias contenidas en el presente manual ya que suministran importantes indicaciones referidas a la seguridad de instalación, de uso y de mantenimiento.
- 73/23/CEE del 19/02/73 (Bajas Tensiones) y sucesivas modificaciones;
- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.
- 97/17/CE (Etiquetado)
- Elimine con cuidado el material del embalaje.
- Después de haber quitado el embalaje, verifique la integridad del aparato. En caso de dudas, dirigirse a personal profesionalmente calificado. 3. El lavavajillas debe ser usado exclusivamente por adultos y para el lavado de vajilla de uso doméstico. 4. Reglas fundamentales a seguir en el uso:
- no toque la máquina descalzo o con las manos o pies mojados,
- no se aconseja recurrir a prolongaciones y tomas múltiples,
- durante la instalación, el cable de alimentación no debe sufrir plegaduras o compresiones relevantes y peligrosas,
- en caso de funcionamiento anómalo o de trabajo de mantenimiento, desconecte el aparato de la red eléctrica. 5. Los niños deben mantenerse alejados de los detergentes y del lavavajillas cuando está abierto.
- La máquina no se debe instalar nunca al aire libre, ni tampoco si el lugar está al reparo de un cobertizo, ya que es muy peligroso dejarla expuesta a la lluvia y a los temporales. 7. No toque la resistencia durante o inmediatamente después de un ciclo de lavado. 8. No se apoye ni se siente sobre la puerta abierta, se podrá volcar el lavavajillas.
- En caso de avería, cierre el grifo de entrada de agua y extraiga el enchufe de la toma de pared. Luego consulte el capítulo «Algunos problemas» y si no encuentra una solución, llame a un centro de asistencia. 10. Los aparatos fuera de uso se deben inutilizar cortando el cable de alimentación y dañando el bloqueo de la puerta.
Para garantizar la eficacia y seguridad de este electrodoméstico:
- Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante.
- Solicite siempre la utilización de recambios originales.

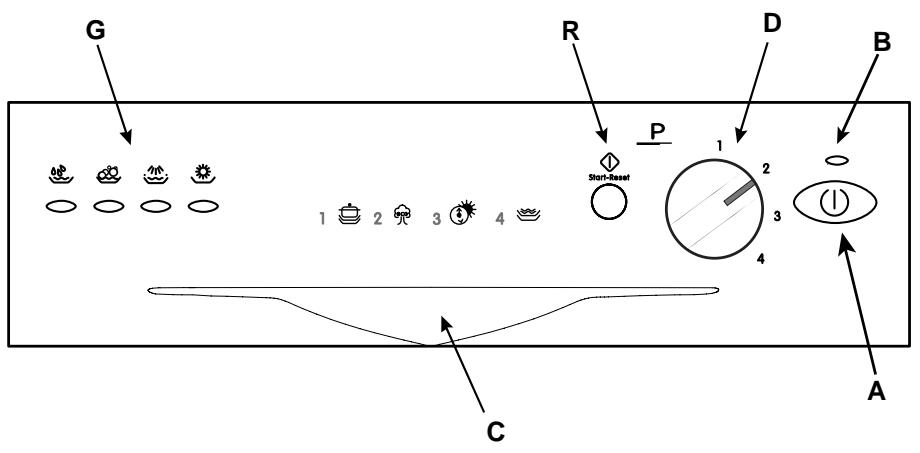

Vista de cerca (cuadro de mandos)
Botón ON-OFF
Lámpara testigo ON-OFF
Manija de apertura de la puerta
Botón de selección de programas
Lámparas testigo de avance del ciclo
Botón Start/Reset
Canasto superior
Rociador superior
Regulación de la altura del canasto
Canasto inferior
Rociador inferior
Tapa del depósito de sal
Filtro de lavado
Recipiente del detergente y del abrillantador
| Largo | cm. 45 |
| Profundidad | cm. 60 |
| Altura | cm. 85 |
| Capacidad | 9 cubiertos normales |
| Presión agua alimentación | 4,3 psi -145 psi- 30 KPa÷ 1MPa (0,3 ÷10 bar) |
| Tensión de alimentación | Véase placá de característica |
| Potencia total absorvida | Véase placá de característica |
| Fusible | Véase placá de característica |
La dureza del agua varía según la localidad. Si en el lavavajillas entra agua dura, se formarán incrustaciones sobre la vajilla.
Gracias a un descalcificador que utilice una sal específica para lavavajillas, se eliminan las sales de calcio del agua.
Carga de la sal en el descalcificador
Utilice siempre sal específica para lavavajillas.
El depósito de sal está debajo del canasto inferior y se llena de la siguiente forma:
- Extraiga el canasto inferior, desenrosque y quite la tapa del depósito.
- Si está cargando el depósito por primera vez, llénelo de agua.
- Coloque el embudo suministrado en el equipo base, en el orificio, e introduzca 2 kg de sal aproximadamente. Es normal que se derrame un
poco de agua del depósito.
- Enrosque nuevamente la tapa con cuidado.
El depósito de sal se debe llenar cada 30 ciclos de lavado aproximadamente.
Atención: Para evitar la formación de herrumbre, se recomienda cargar la sal antes de empezar el ciclo de lavado.

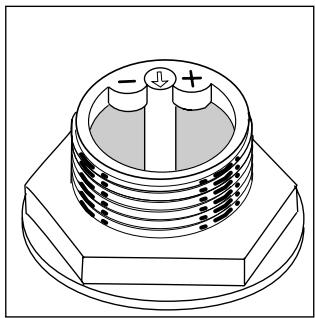

Regulación del consumo de sal
El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utilice, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo requerido.
Puede preguntar el grado de dureza de su agua a la
Sociedad suministradora de vuestra zona.
Para la regulación, seguir las instrucciones:
1) Aflojar el tapón del depósito de sal. 2) En el collar del depósito se ha colocado una flecha (ver fig. al lado); si es necesario, girar la flecha desde el signo "_" en sentido antihorario, hacia el
signo "+" según la dureza del agua de alimentación.
Es aconsejable efectuar la regulación según el siguiente esquema:
| Dureza del agua | | | |
| °dH | °FH | mmol/l | Posición selector | Consumo sal (gramas-/ciculo) | Autono-mia (ciclos\2kg) |
| 0,10 | 0,17 | 0,1,7 | / | 0 | / |
| 10,25 | 18,44 | 1,8,4,4 | - | 20 | 60 |
| 25,50 | 45,89 | 4,5,8,9 | MED | 40 | 40 |
| >50 | >89 | >8,9 | + | 60 | 25 |
Usar solamente detergente especial para lavavajillas. El abastecimiento del detergente se debe realizar antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en la "Tabla de ciclos de lavado". El distribuidor de detergente se encuentra en la parte interna de la puerta.

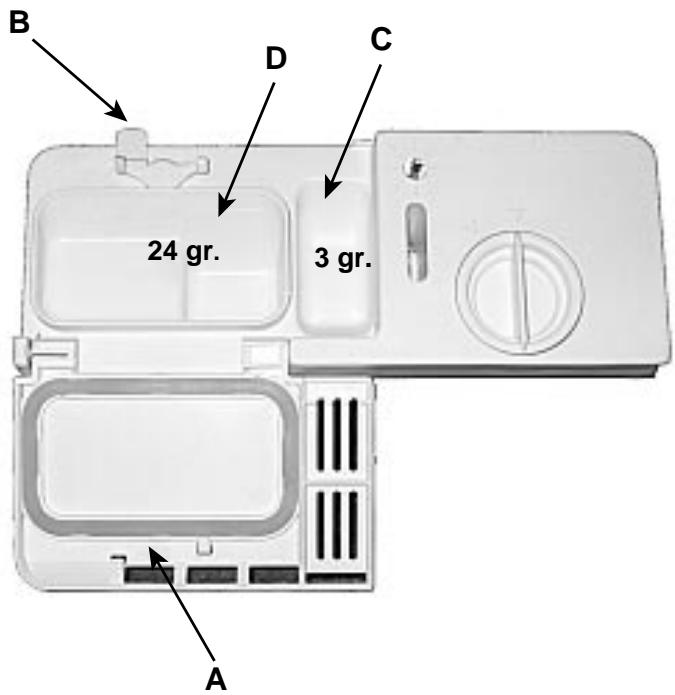

Carga del detergente
Para abrir la tapa "A" pulse el botón "B". El detergente para el lavado se introduce en las dos cubetas "C" y "D" hasta el borde.
Después de haber vertido el detergente, cierre la tapa presionándola hasta el enganche.
En el comercio se puede encontrar detergente para lavavajillas en pastillas; en ese caso, introduzca una pastilla en la cubeta "D" y cierre la tapa.
Atención: para facilitar el enganche de la tapa, antes del cierre, elimine eventuales residuos de detergente caídos en los bordes de la cubeta.
Atención
En los negocios, Ud. puede encontrar productos para el lavado de la vajilla que contienen detergente, sal y abrillantador (3 en 1). Si el agua con la que Ud. trabaja es dura o muy dura, le aconsejamos agregar sal en el correspondiente distribuidor, para evitar la formación de estrías blancas en la vajilla o en la cuba.
Agregue el abrillantador en el depósito solo si el secado de la vajilla no es satisfactorio.
De todos modos, consulte atentamente las instrucciones del fabricante que se encontrarán en los envases.
El abrillantador
El abrillantador deja su vajilla más brillante porque mejora su secado. El recipiente de abrillantador está ubicado bajo la puerta; deben llenarlo cuando vean el recipiente vacío a través de la mirilla "D".
(Si su lavavajillas posee una luz indicadora de "falta de abrillantador", deben llenarlo cuando la misma centellee o se ilumine).

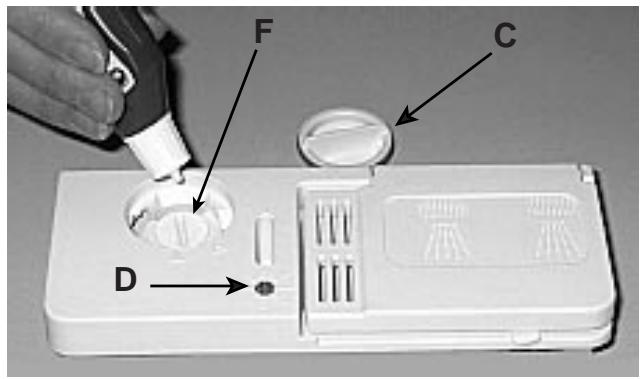

Carga del abrillantador
Para abrir el recipiente es necesario girar en sentido antihorario la tapa «C» y, cuando vierta el abrillantador, evite que se derrame. Se puede regular la cantidad de producto suministrada, accionando con un destornillador el regulador «F» colocado bajo la tapa "C". Hay 6 posiciones posibles; normalmente está colocado en la 4.
Importante:
La regulación del suministro del abrillantador permite mejorar el secado.
Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.
Carga de la vajilla
Antes de disponer la vajilla en los canastos, remueva los residuos de comida más grandes para evitar obstruir los filtros, con la consiguiente reducción de la eficacia del lavado.
En el caso de que las ollas y sartenes tuvieran muchas incrustaciones, le aconsejamos colocarlas en remojo hasta que se realice el lavado.
Extraer los canastos para poder realizar la operación de carga de la vajilla.
Cómo utilizar el canasto inferior
Le aconsejamos colocar la vajilla más fácil de limpiar en el canasto inferior:
ollas, tapas, platos llanos y hondos, como se indica en las figuras del costado.
Las fuentes y las tapas grandes se colocan preferentemente a los costados del canasto, cuidando de no bloquear la rotación del rociador superior.
- Ollas, ensaladeras, etc. deben estar siempre invertidas.
- Vajillas muy hondas se deben colocar en posición oblicua para permitir que el agua fluya.

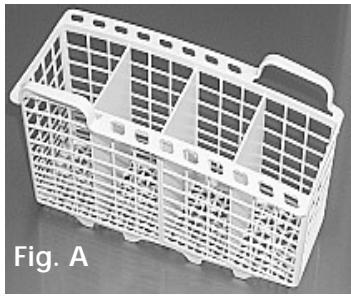

Introduzca los cubiertos en el cesto: los cuchillos y los utensilios con puntas cortantes se deben colocar con las puntas hacia abajo. Colóquelos de modo que no se toquen entre sí. Si el canasto está dotado de inserciones laterales, las cucharitas se colocan singularmente en las correspondientes ranuras (ver la fig. A).
Los cubiertos particularmente largos se ubican en posición horizontal en la parte anterior del canasto superior.
Cómo utilizar el canasto superior
El canasto superior es adecuado para contener vajilla delicada y liviana como vasos, tazas de té y café, platitos, pero también platos, ensaladeras bajas, sartenes y cazuelas bajas, poco sucias.
- Colocar la vajilla liviana de modo que no sea desplazada por los chorros de agua.

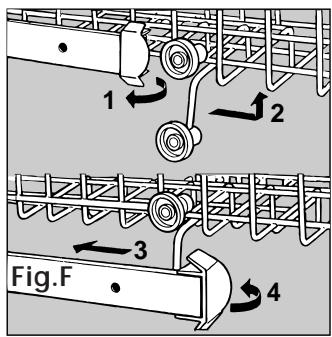

Cómo regular el canasto superior...
Es posible regular el canasto superior en una posición alta o baja. Para hacerlo, abra las aletas de parada del riel y extraiga el canasto; colóquelo con los rodillos posteriores en posición alta o baja, y luego hágalo deslizar a lo largo de las guías hasta hacer entrar también los rodillos anteriores; cierre las aletas para la parada (ver Fig. F).

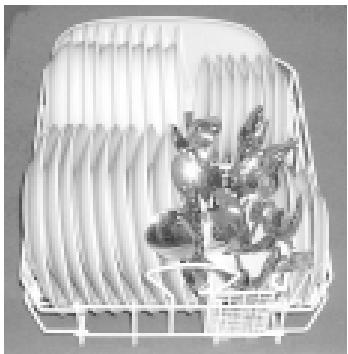

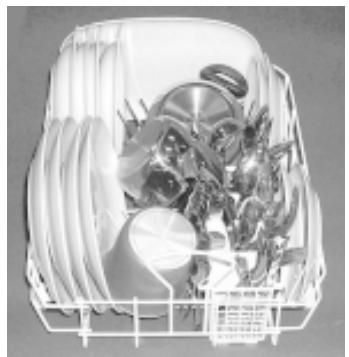

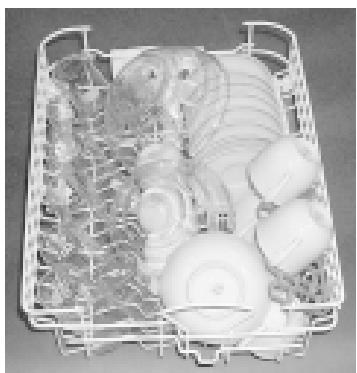

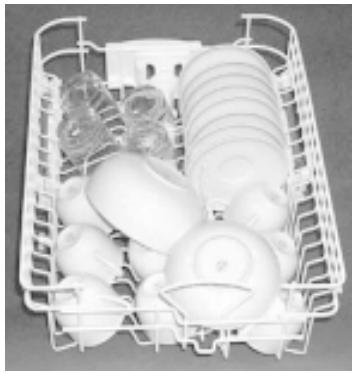

Ejemplos de carga
Canasto inferior, canasto superior
Funcionamiento de la máquina
Cómo iniciar un programa de lavado...
Después de haber efectuado todas las operaciones indicadas en los capítulos precedentes y haber abierto completamente el grifo de agua, pulse el botón ON-OFF "A" ubicado en el cuadro de mandos; la luz testigo "B" se iluminará.
A partir de ese momento, la máquina está encendida y puede elegir el programa de lavado.
Arranque y selección de un programa.
Gire la perilla de selección de programas "D", en sentido horario, hasta hacer coincidir la muesca de referencia que está sobre la perilla, con el número o símbolo del ciclo que se desea seleccionar (especialmente en los primeros tiempos, consulte la tabla de programas de la página 57). Si la puerta está cerrada, pulsando el botón Start "R" escuchará una señal sonora y en pocos segundos el programa comenzará.
Lámparas indicadoras de avance del ciclo
El lavavajillas está dotado de 4 lámparas testigo "G" que se iluminan, en sucesión, a medida que la máquina va ejecutando las fases del programa.
Estas fases son:
Anular o modificar un programa en curso ....
Premisa: Puede anular un programa en curso si el mismo ha comenzado hace poco.
Para modificar un programa mantenga presionado el botón RESET "R" durante aproximadamente 5 segundos: escuchará una señal sonora prolongada seguida por 3 breves sonidos. Se apagará la luz testigo "G" y, a partir de ese momento, se anularán todas las selecciones realizadas.
Para seleccionar un nuevo programa, repita las operaciones contenidas en el párrafo "Arranque y selección de un programa".
Atención: la perilla se debe girar en sentido horario desde el programa 1 al programa 4 y en sentido antihorario desde el programa 4 al programa 1.
Si ha olvidado introducir una vajilla...
Es posible interrumpir el ciclo de lavado pulsando el botón ON-OFF, luego introduzca la vajilla y al volver a encender la máquina, el ciclo recomenzará desde el punto en el que se había interrumpido.
¿Se cortó la luz? ¿Abrió la puerta de la máquina?
El programa se interrumpe y luego se reanuda cuando vuelve la luz o cuando se cierra la puerta.
Al finalizar el lavado....
El final del ciclo está indicado por 2 breves señales sonoras y por el centelleo de la luz testigo correspondiente al secado.
- Apague la máquina pulsando el botón "A".
- Cierre el grifo de agua.
- Espere algunos minutos antes de extraer la vajilla: si espera sólo un poquito, con el vapor se secan mejor.
- Vacíe primero el cesto inferior.
Advertencia: cuando abra la puerta del lavavajilla, si el ciclo de lavado aún continúa o recién ha terminado, tenga cuidado con el vapor caliente que sale, ¡se podría quemar!
Tabla de programas
Lavando en lavavajilla funciona la garantía de un ambiente higiénico y de una limpieza más segura.
| Programa | Indicaciones para la elección de los programas | Descripción del ciclo | Detergente prelimvado +lavado | Abrillantador | Duración del programa (tolerancia ±10%) |
| 1)Lavado Normal | Vajilla y ullasnormallye sueñas.Cicl estándar diario. | Lavado prolongado a 60°C Aclarado frío.Aclarado caliente a 70°C Secado | 27 gr. | * | 93' |
| 2) Eco | Programa para un lavado ecologico, de bajo consumo energetico, adecuado para vajilla y ullasnormallye sueñas. | 2 prelimvados con agua fría,Lavado prolongado a 50°C Aclarado caliente a 65°C Secado | 3+24 gr. | * | 145' |
| 3)Lavado Rápido-Secado | Cicl económico y veloz para vajilla poco sueña, a utiliser imeditamente después del uso. | Breve lavado a 47°C.Aclarado caliente a 65°C Secado | 20 gr. | * | 40' |
| 4) Remojo | Lavado preliminar de de ollas y vajilla a laespera de completar la@carga en la suscesiva comida. | Breve lavado frío para impedir que los residuos de comida se quensen sobre la vajilla. | | | 12' |
Consejos para ahorrar
- Si es posible, es importante hacer funcionar el lavavajilla a plena carga para optimizar los consumos; para evitar que, si se deja mucho tiempo, se formen malos olores e incrustaciones, se puede utilizar el ciclo de remojo.
- Elija el programa adecuado: la elección del programa depende del tipo de vajilla que se debe lavar y de su grado de suciedad.
- Dosifique la cantidad justa de detergente: si se excede la cantidad de detergente no se obtendrá una vajilla más limpia, sino solamente un mayor impacto ambiental.
- Es inútil enjuagar la vajilla antes de colocarla en la máquina.
Cómo mantener en buenas condiciones el lavavajillas
Después de cada lavado
Después de cada lavado, cierre el grifo de agua y deje entreabierta la puerta de modo que no queden ni la humedad ni los malos olores.
Desconectar el aparato
Antes de realizar cualquier limpieza o mantenimiento, desconecte siempre el aparato del tomacorriente: no se corre ningún peligro.
Nada de solventes ni abrasivos
Para limpiar el exterior y las partes de goma del lavavajillas no es necesario usar ni solventes ni abrasivos, sino solamente un paño embebido en agua tibia y jabón.
Para eliminar eventuales manchas sobre la superficie de la cuba, utilizar un paño embebido en agua y un poco de vinagre blanco o un producto específico para la limpieza del lavavajillas.
Si nos vamos de vacaciones
Cuando se va de vacaciones, es aconsejable hacer un lavado con el lavavajillas vacío, luego desconectar el aparato, cerrar el grifo de entrada de agua y dejar entreabierta la puerta: las juntas durarán más tiempo y en su interior no se formarán olores desagradables.
En caso de traslado
En caso de traslado, mientras sea posible, mantenga el aparato en posición vertical; si fuera necesario, inclínelo sobre la parte posterior.
Las juntas.
Uno de los factores responsables del retorno de olores en el interior del lavavajillas son los residuos de comida que permanecen en las juntas. Será suficiente limpiarlas periódicamente con una esponja humedecida.
Limpieza y mantenimientos particulares

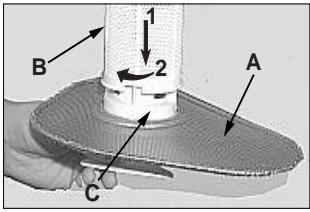

El grupo filtrante
Si desea obtener óptimos resultados de lavado, es
necesario limpiar el grupo filtrante.
Se eliminan los residuos de comida del agua de lavado y se vuelve a poner en circulación perfectamente filtrada. Por lo tanto, después de cada lavado, es mejor eliminar los residuos más grandes
que queden retenidos en el cartucho "C" y en el filtro semicircular A; para extraerlos tire del mango del cartucho hacia arriba. Bastará enjuagarlos bajo el agua corriente.
Una vez por mes es necesario limpiar cuidadosamente todo el grupo. El filtro "B" se extrae girándolo en sentido antihorario.
Para la limpieza puede usar un cepillo no metálico.
Vuelva a colocar juntas las piezas (como se indica en la figura) y vuelva a introducir el grupo en el lavavajillas. Colóquelo en su alojamiento ejerciendo una presión hacia abajo.
El lavavajillas no se debe utilizar sin filtros. Si no introduce correctamente los filtros se reducirá la eficacia del lavado, e incluso se podría dañar el lavavajillas.

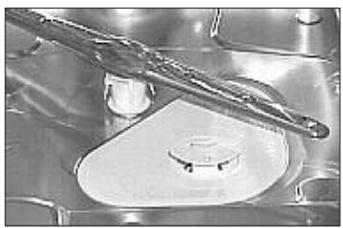

Limpieza de los brazos rociadores
Puede suceder que algunos residuos de comida se peguen en los brazos rociadores obstruyendo los orificios; contrólelos periódicamente y límpielos (ver Vista de cerca (interior) letras F - I).
Limpieza del filtro de entrada de agua
Limpiar periódicamente el filtro de entrada de agua (ver Fig. 2 capítulo "Instalación") colocado a la salida del grifo. Después de haber cerrado el grifo, desenroscar el extremo del tubo de carga de agua, extraer el filtro y limpiarlo delicadamente bajo un chorro de agua corriente; luego introducir el filtro y volver a enroscar el tubo.
Algunos problemas
Puede suceder que el lavavajillas no funcione o no funcione bien. Antes de llamar a la asistencia, veamos juntos qué se puede hacer: es posible que se haya olvidado de presionar una tecla o no haya hecho, por distracción, una maniobra necesaria para que la máquina funcione.
El lavavajillas no arranca
Controlar si:
el enchufe está bien introducido en el tomacorriente, hay corriente en la casa, la puerta está bien cerrada, el pulsador de encendido-apagado está en la posición «ON», el grifo está abierto.
El lavavajillas no carga agua
Controlar si:
el grifo está abierto y bien conectado al tubo, falta agua en la casa o no llega con suficiente presión, el tubo está plegado, el filtro del tubo de alimentación de agua está obstruido.
La vajilla no está limpia
¿Ha colocado la dosis justa de detergente?
¿El programa de lavado seleccionado es el adecuado para la vajilla que ha cargado?
¿El filtro y el microfiltro están limpios?
el tubo de descarga está plegado.
Sobre la vajilla quedan depósitos calcáreos o una pátina blanca
Controlar si:
la tapa del depósito de sal está bien cerrada, la dosificación de abrillantador está bien regulada.
Mensajes de error.
Su lavavajilla está dotado de un sistema de seguridad capaz de
detectar eventuales anomalías de funcionamiento. Dichas anomalías están indicadas por una o dos luces testigo "G" centelleantes con frecuencia rápida.
Después de haber anotado cuáles luces testigo centellean, apague la máquina y llame a la asistencia técnica.
Alarma por grifo cerrado
Si se ha olvidado de abrir el grifo de agua, su máquina se lo indica durante algunos instantes con breves señales sonoras. Abra el grifo y verá que la máquina, después de algunos instantes, vuelve a funcionar. Si Ud. no está presente cuando se emiten los sonidos, la máquina se bloquea y las luces testigo 2 y 3 (lavado y aclarado) centellean con frecuencia rápida. Apáguela con el botón On-Off, abra el grifo de agua y después de haber esperado aproximadamente 20 segundos, vuelva a encender la máquina; repita las operaciones de programación.
Alarma por filtros atascados
Si la máquina está bloqueada y centellean con frecuencia rápida las luces testigo 1 (prelavado) y 3 (aclarado) significa que el filtro está atascado por residuos de comida. Apague la máquina, limpie cuidadosamente el filtro y después de haberlo colocado en su lugar, vuelva a encender la máquina. Repita las operaciones de programación.
Alarma por avería en la electroválvula de entrada de agua.
Si centellea con frecuencia rápida la luz testigo 2 (lavado), APAGUE Y VUELVA A ENCENDER el lavavajillas cuando es un minuto. Si la alarma permanece, primero cierre el grifo de agua para evitar inundaciones, luego desconecte el aparato y llame a la asistencia técnica.
Si no obstante todos los controles, el lavavajillas no funciona y el inconveniente por Ud. encontrado permanece, llame al centro de asistencia autorizado más cercano, comunicando la siguiente información.
- el tipo de avería
- la sigla del modelo (Mod. ...) y el número de serie (S/N ....) indicados en la chapa aplicada en la parte lateral de la contrapuerta.
No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.
Instalación
Ubicación
Ubicar la máquina en el lugar previamente elegido. La máquina se puede hacer adherir, con los costados o con la parte posterior, a los muebles adyacentes o a la pared. El lavavajillas posee tubos para la alimentación y para la descarga de agua que se pueden orientar hacia la derecha o hacia la izquierda para permitir una adecuada instalación.
Este modelo de lavavajillas se puede empotrar bajo una encimera continua, por lo tanto, se suministra con el aparato un kit de montaje que incluye una hoja de instrucciones.
Nivelación
Una vez colocada la máquina, accionar los pies atornillándolos y desatornillándolos a fin de regular, si es necesario, la altura de la máquina y nivelarla de modo que se encuentre horizontal; en todos los modelos, nunca debe estar inclinada más de 2°.
Una buena nivelación asegurará el correcto funcionamiento del lavavajillas.
Conexión a la toma de agua fría
La conexión del electrodoméstico a la red de agua se debe realizar exclusivamente con el tubo de entrada suministrado
con el aparato, no utilice tubos diferentes. En caso de sustitución, utilice solo repuestos originales.
Conecte el tubo de entrada a una toma de agua fría con boca roscada de 3/4 gas, interponiendo entre ellos el filtro suministrado con el aparato y teniendo cuidado de enroscarlo estrechamente al grifo (ver fig. 2).
Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, verifique, haciendo correr el agua, que el agua salga limpia y no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se tape, dañando su lavavajillas.
Conexión a la toma de agua caliente
La máquina puede ser alimentada con agua caliente de la red (instalación central, termosifones) que no supere los 60 °C de temperatura.
En este caso, el tiempo de lavado disminuirá unas 15 horas aproximadamente y la eficacia del lavado se reducirá levemente.
La conexión se debe realizar a la toma de agua caliente de la misma dirección descrita para la conexión a la toma de agua fría.

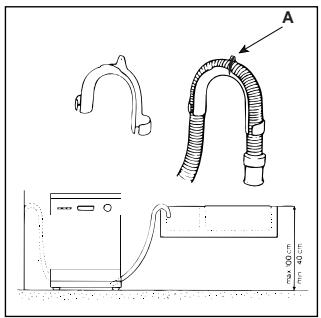

Conexión al tubo de descarga
Introduzca el tubo de descarga en una tubería de descarga que tenga un diámetro mínimo de 4 cm, o apóyelo en el lavamanos. Evite estrangulaciones o curvas excesivas. Puede
ubicarlo de modo óptimo utilizando un dato especial de plástico suministrado con la máquina (ver la figura). La parte del tubo marcada con la letra A debe estar a una altitud comprendida entre 40 y 100 cm.
El tubo no debe estar sumergido en agua.
Atención: el especial dato de plástico se debe fijar firmemente a la pared para evitar que el tubo de descarga se mueva y vierta el agua fuera de la descarga.
Conexión eléctrica
Introducir el enchufe en un toma de corriente que posea una eficiente conexión a tierra (la puesta a tierra de la instalación es una garantía de seguridad prevista por la ley), después de haber verificado que los valores de tensión y de frecuencia de la red correspondan a aquellos indicados en la chapa situada en la contrapuerta inoxidable de la máquina, y que la instalación eléctrica a la cual la misma se conecta sea compatible con la corriente máxima indicada en dicha chapa. Si el toma de corriente al cual se conecta la máquina no se corresponde con el enchufe, sustituirlo con uno adecuado, antes que utilizar adaptadores o derivadores, ya que los mismos podrían provocar calentamiento o quemaduras.
En caso de cable de alimentación estropeado, se recomienda contactar exclusivamente los Centros de Asistencia Técnica autorizados para la sustitución.
Distribuidor superior
Distribuidor inferior
Tapa recipiente sal
Filtro de lavagem
Reduzir o consumo de sal ao nível mínimo necessário.
Nada de solventes nem abrasivos
O tubo de escoamento está dobrado.
Limpeza do filtro na entrada de água
Limpar periodicamente o filtro na entrada da água (ver a figura 2) situado na saída da torneira.
