MANUAL DE UTILIZADOR IDL 40 INDESIT
Máquina de lavar louça
Instalação e o uso
IDL 40
Lavastoviglie 1
Máquina de lavar louça 61
Instruções para a instalação e o uso
Detergente e brilhante ....
O detergente
Detergente e brilhante ....
O detergente
Deste modo evitará lavagens adicionais.
pré-lavagem, lavagem, enxaguamentos, secagem
Os aspersores estão livres?
A máquina de lavar louça não descarrega
Verifique se:
Segurança, um bom hábito
ATENÇÃO
Ler atentamente as advertências contidas no presente livrete porque elas foram importantes indicadores concernentes à segurança da instalação, da utilização e da manutenção.
- 73/23/CEE (Baixas Tensões) e sucessivas modificações;
- 89/336/CEE (Compatibilidade Eletromagnética) e sucessivas modificações.
- 97/17/CE E (Rotulagem)
- Eliminar com cuidado o material da embalagem.
- Depois de retirado da embalagem, verificar o bom estado do aparelho. No caso de dúvida, contactar pessoal profissionalmente qualificado. A instalação da máquina de lavar louça deve ser efetuada exclusivamente por adultos e para lavar louça de uso doméstico.
- Regras fundamentais a serem seguidas na utilização:
- não tocar a máquina com os pés descalços ou com as mãos ou pés molhados,
- desaconselhamos o recurso a extensões e fichas múltiplas,
- durante a instalação o cabo de alimentação não deve ser dobrado ou sofrer pressões grandes e perigosas,
- no caso de funcionamento irregular ou de operações de manutenção, desligar o aparelho da rede elétrica.
- As crianças devem ser mantidas longe dos detergentes e da máquina de lavar louça quando a mesma estiver aberta.
- O aparelho nunca deve ser instalado ao ar livre, mesmo se o espaço for protegido por um telhado, e é muito perigoso deixá-lo exposto às chuvas e temporais.
- Não tocar na resistência durante nem logo antes de um ciclo de lavagem.
- Não apoiar-se nem sentar-se na porta aberta, a máquina de lavar louça pode tombar.
- No caso de avarias, fechar a torneira da entrada de água e remover a ficha da tomada da parede. Em seguida, tentar consultar o capítulo "Há um problema" e se não encontrar uma solução, contactar o centro de assistência técnica.
- Os aparelhos sem mais uso devem ser feitos inutilizáveis, para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta.
Para garantir a eficiência e a segurança deste eletrodoméstico:
- dirija-se exclusivamente a centros de assistência técnica autorizados
- Solicite sempre a utilização de peças originais

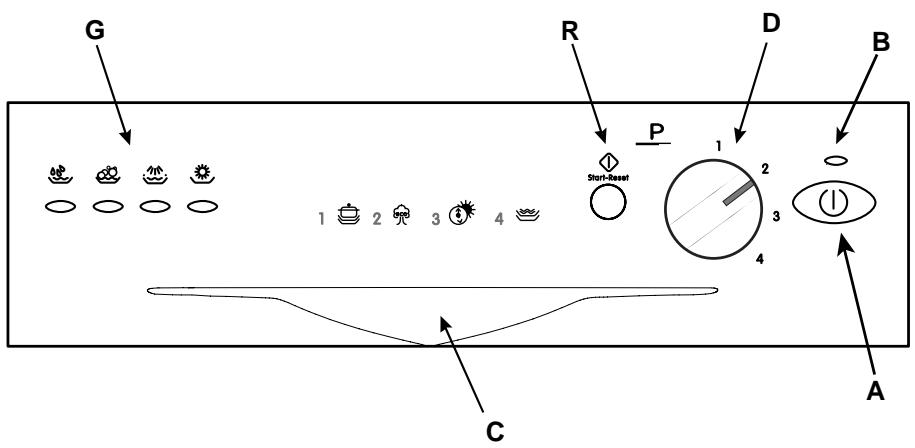

Vista de perto (quadro de comandos)
Botão ON-OFF
Luz indicadora ON-OFF
Alça de abertura da porta
Botão seletor de programas
Luzes indicadoras do avanço do ciclo
Botão de Start (Início)/Reset (Reinício)
Recipiente de detergente e preparado para brilho
Características Técnicas
| Largura | cm. 45 |
| Profundidade | cm. 60 |
| Altura | cm. 85 |
| Capacidade | 9 talheres standard |
| Pressão de água alimentação | 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar) |
| Tensão de alimentação | Ver etiqueta caracteristicas |
| Potência total absorvida | Ver etiqueta caracteristicas |
| Fusível | Ver etiqueta caracteristicas |
Sal ....
O sal
Segundo a localidade, a água será mais dura ou menos dura. Se a máquina de lavar louça for fornecida com água dura, podem formar-se crostas na louça.
Graças a um descalcificador que utiliza um sal especial para máquinas de lavar louça, elimina-se o calcário da água.
Carregamento do sal no descalcificador
Utilizar sempre sal especial para máquinas de lavar louça. O recipiente do sal fica embaixo do cesto inferior e deve ser enchido da seguinte ma-
neira:
- Extrair o cesto inferior, desenroscar e retirar a tampa do recipiente.
- A primeira vez que colocar sal no recipiente, encha-o de água.
- Colocar o funil fornecido no furo e deitar cerca de 2 kg de sal. É normal que um pouco de água vaze do recipiente.
- Enroscar novamente a tampa com cuidado.
O recipiente de sal deve ser enchido aproximadamente a cada 30 ciclos de lavagem.
Atenção: Para evitar a formação de ferrugem, é aconselhável regar logo antes de iniciar um ciclo de lavagem.

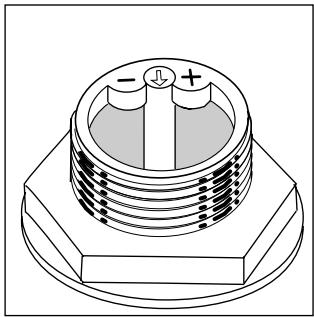

Regulação do consumo de sal
A máquina de lavar louça está preparada para a regulação do consumo de sal em função da dureza da água, realizada de maneira a otimizar e personalizar o consumo.
Informe-se junto da entidade fornecedora de água da sua zona sobre o
grau de dureza da mesma.
Para a regulação, obedecer às seguintes instruções:
1) Desatarraxar a tampa do recipiente para o sal. 2) Na argola do recipiente está situada uma seta (ver fig. ao lado); virar, se for necessário, a seta com o sinal “-” no sentido dos ponteiros do relógio, na direção do sinal “+” conforme a dureza da água fornecida. É aconselhável efetuar a regulação segundo o seguinte esquema:
| Dureza da água | | | |
| °dH | °fH | mmol/l | Posicao selector | Consumo sal (gramas- /ciculo) | Auto-noma (ciclos- \2kg) |
| 0,10 | 0,17 | 0,1,7 | / | 0 | / |
| 10,25 | 18,44 | 1,8,4,4 | - | 20 | 60 |
| 25,50 | 45,89 | 4,5,8,9 | MED | 40 | 40 |
| >50 | >89 | >8,9 | + | 60 | 25 |
Detergente e preparado para brilho
O detergente
Utilizar somente detergente específico para máquina de lavar louça. O detergente deve ser colocado antes do início de cada ciclo de lavagem, com base nas indicações fornecidas na "Tabela dos ciclos de lavagem". O distribuidor do detergente encontra-se no interior da porta.

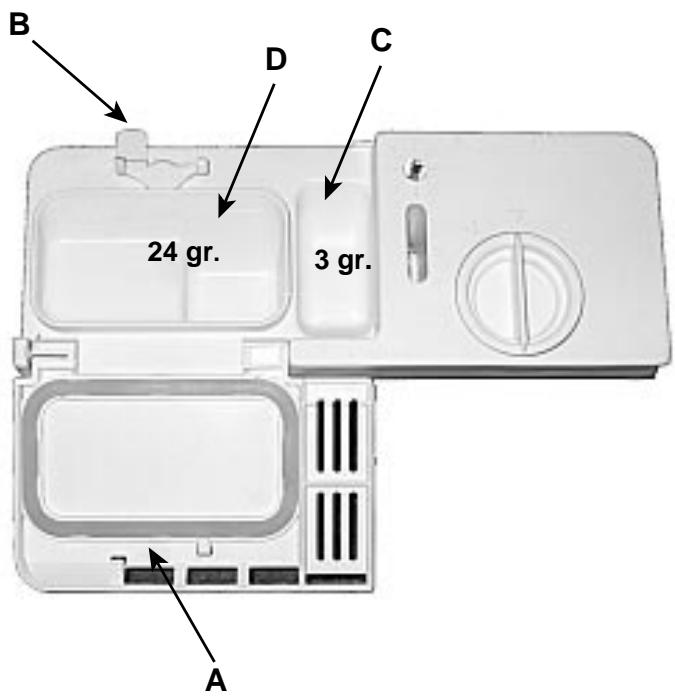

Carregamento de detergente
Para abrir a tampa "A", carregue no botão "B". O detergente para a lavagem deve ser colocado nas gavetas "C" e "D" até a borda.
Depois de ter deitado o detergente, feche a tampa e aperte-a até ouvir um clique.
Nas lojas há à venda detergentes para máquinas de lavar louça em pastilhas. Se for empregá-los, coloque uma pastilha no recipiente "D" e feche a tampa.
Atenção: para facilitar o encaixe da tampa, remover, antes de fechá-la, eventuais resíduos de detergente caídos nas bordas do distribuidor.
O preparado para brilho
Este aditivo torna a louça mais brilhante porque se enxágua melhor. O recipiente para aditivo para brilho fica dentro da porta; é necessário enchê-lo quando vir que o recipiente está vazio, através do indicador óptico "D".
(Se a máquina de lavar for equipada com indicador luminoso de "falta de aditivo para brilho", encha de aditivo quando piscar ou acender-se).

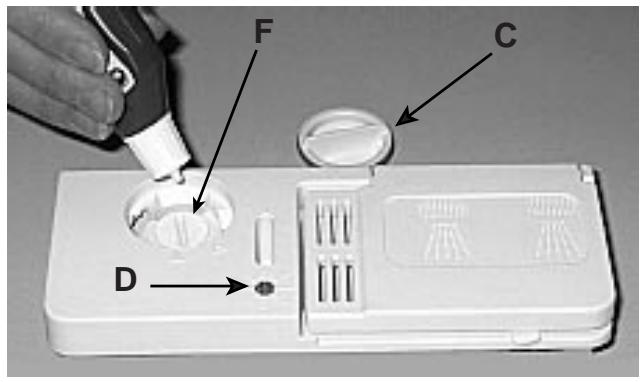

Carregamento do preparado para brilho
Para abrir o recipiente é necessário girar no sentido horário a tampa "C" e, quando deitar o preparado para brilho, evitar que o mesmo vaze. É possível regular a quantidade de produto distribuída, utilizando uma chave de fendas no regulador "F" situado embaixo da tampa "C". Há 6 possibilidades de posições; normalmente é regulado na 4.
Importante:
A regulação da distribuição do preparado para brilho permite enxugar melhor.
Se na louça lavada houver gotas de água ou manchas, é necessário girar o regulador para números mais altos. Se a louça lavada tiver listras brancas, girar o regulador para números mais baixos.
Atenção
No comércio há à venda produtos para lavar louça que já contêm detergentes, sal e aditivo para brilho (3 em 1). Se a sua água for muito dura, é aconselhável acrescentar, em todo o caso, mais sal na respectiva gaveta, para evitar a formação de manchas brancas na louça ou no tambor da máquina.
Deite aditivo para brilho no compartimento somente se a louça não estiver a enxugar-se de maneira satisfatória.
Em todo o caso, consulte com atenção as instruções do produtor nas embalagens.
Carregar a louça
Antes de distribuir a louça nos cestos, remover os maiores resíduos de comida para evitar obstruir os filtros com a consequente redução da eficiência da lavagem.
Se as panelas ou frigideiras tiverem muitas crostas, é aconselhável deixá-las de molho a aguardar a lavagem.
Desta maneira evitam-se lavagens posteriores.
Retirar os cestos para fazer a operação de registrar a louça.
Como utilizar o cesto inferior
No cesto inferior é aconselhável colocar os utensílios mais difíceis:
panelas, tampas, pratos rasos e de sopa, da maneira ilustrada na figura ao lado.
As travessas e as tampas maiores devem ser acomodadas preferivelmente nos lados do cesto, mas sem bloquear a rotação do braço distribuidor superior.
- panelas, saladeiras etc. devem sempre estar viradas para baixo
- utensílios muito fundos devem ser acomodados em posição oblíqua, para permitir o fluxo da água.

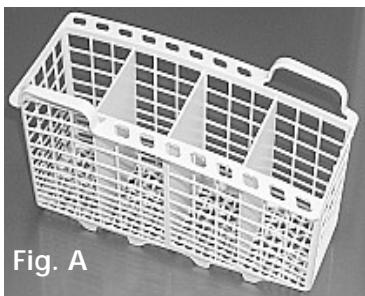

Inserir os talheres no cestinho: as facas e os utensílios com cabos cortantes devem ser carregados com os cabos para baixo. Dispor todos os talheres de maneira que não se encostem uns aos outros. Se o cestinho for dotado de compartimentos laterais, as colherinhas devem ser enfiadas uma por uma nas apropriadas aberturas (veja a Fig. A).
Os talheres muito compridos devem ser acomodados em posição horizontal na parte dianteira do cesto superior.
Como utilizar o cesto superior
O cesto superior é ideal para conter peças delicadas e leves como copos, chávenas de chá e café, pires e muitos pratos, saladeiras rasas, frigideiras e panelas baixas pouco sujas.
- Colocar as peças leves de maneira que não sejam deslocadas pelos jatos de água.

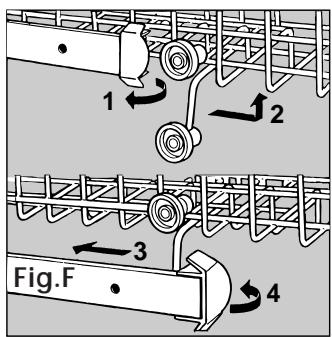

Como regular o cesto superior ....
É possível regular o cesto superior numa posição alta ou baixa. Para isto, abrir as abas de paragem dos carris e desenfiá-lo; colocá-lo com as rodinhas traseiras na posição alta ou baixa desejada e em seguida deslizá-lo ao longo dos carris até que também as rodinhas dianteiras encaixem; fechar as abas de paragem (veja a Fig. F).
Exemplos de carregamento

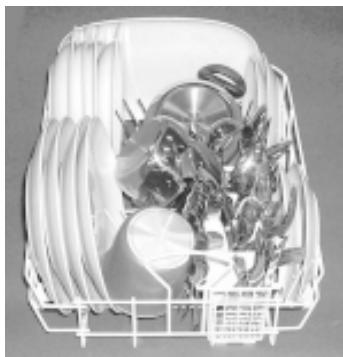

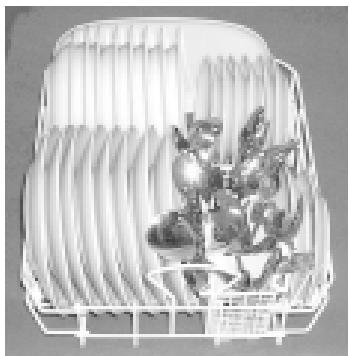

cesto inferior

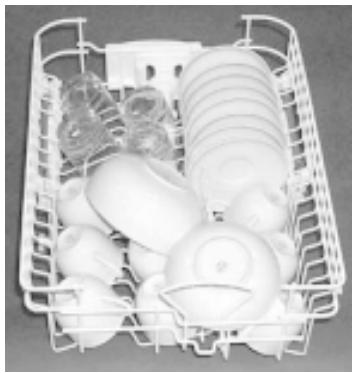

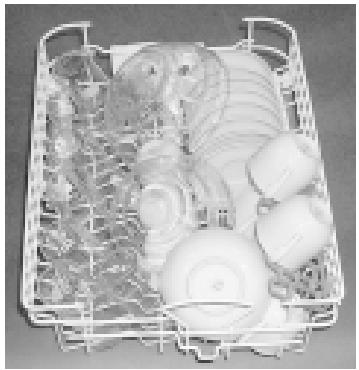

cesto superior
Como colocar a máquina em funcionamento
como iniciar um programa de lavagem ....
Depois de ter efetuado todas as operações apresentadas nos capítulos anteriores e ter aberto inteiramente a torneira de água, carregue no botão ON-OFF "A" situado no quadro de comandos; a luz indicadora "B" acender-se-á.
Neste ponto a máquina de lavar louça está sob tensão e é possível selecionar um programa de lavagem.
Início e seleção do programa.
Rode o botão de seleção de programas "D" na direção dos ponteiros do relógio até a marca de referência do botão coincidir com o número ou símbolo do ciclo que desejar programar (consulte, especialmente nos primeiros tempos, a janela dos programas da pág. 67).
Se a porta estiver fechada e carregar no botão Start "R" ouve-se um sinal acústico e, dentro de poucos segundos, o programa iniciará.
Luzes indicadoras do avanço do ciclo
A máquina de lavar louça é dotada de 4 luzes indicadoras "G" que acendem-se em sequência quando a máquina estiver a efetuar a respectiva fase do programa.
Estas fases são:
pré-lavagem, lavagem, enxaguadura, enxugamento
Anulação ou modificação de um programa em curso...
Premissa: é possível anular um programa em curso, se tiver começado há pouco tempo.
Para mudar o programa, mantenha por cerca de 5 segundos pressionado o botão RESET "R": ouvirá um longo sinal acústico seguido de 3 breves bips. Apaga-se a luz indicadora "G" e, esta alta, todas as programações realizadas terão sido anuladas.
Para selecionar um novo programa, repita as instruções apresentadas no parágrafo "Início e definição do programa".
Atenção: o botão deve ser rodado na direção dos ponteiros do relógio do programa 1 rumo ao programa 4, mas na direção contrária aos ponteiros do relógio do programa 4 rumo ao programa 1.
Se tiver esquecido de colocar algo na máquina...
É possível interromper o ciclo de lavagem se carregar no botão ON-OFF e, em seguida, colocar dentro a louça e, quando ligar novamente a máquina, o ciclo reiniciará do ponto em que tiver sido interrompido.
Houve interrupção da corrente elétrica? Abriu a porta da máquina?
O programa interrompe-se e poderá reiniciar quando a electricidade voltar ou quando a porta for fechada.
No fim da lavagem...
Para avisar o fim do ciclo tocam 2 breves sinais acústicos e acende-se intermitente a luz indicadora correspondente a enxugamento.
- Para desligar a máquina, carregue no botão "A".
- Feche a torneira da água.
- Aguarde alguns minutos antes de tirar a louça da máquina: se aguardar um pouco, com o vapor se enxugará melhor.
- Esvazie primeiro o cesto inferior.
Advertência: quando abrir a porta da máquina de lavar louça, se houver um ciclo de lavagem em andamento ou recém-terminado, tome cuidado com o vapor quente que sairá, poderá queimar-se.
Tabela dos programas
Com a lavagem na máquina de lavar louça, terá a garantia de um ambiente higiênico e de uma limpeza mais segura.
| Programa | Indicações para a escolha dos programas | Descrição do@cicle | Detergente Lavagem prévia +lavagem | Preparado para brilho | Duração doprograma(tolerância±10%) |
| 1)Lavagem Normal | Louça e panelas normalmente sujas.Normal ciclo diário. | Breve lavagem a 60°CEnxagua a frioEnxaguada quando a 70°CEnxugar | 27 gr. | * | 93' |
| 2) Eco | Programa para lavagem ecologica, com baixos consumos de energia, adequado paraLouça e panelas normalmente sujas. | 2 Pré-lavagens com água friaLavagem prolongada a 50°CEnxaguada quando a 65°CEnxugar | 3+24 gr. | * | 145' |
| 3)Lavagem Rápida - Enxugar | Ciclo econômico comutilização rápida, paraLouça pouco suja, logo(after a utilização). | Lavagem breve a 47°C.Enxaguada quando a 65°CEnxugar | 20 gr. | * | 40' |
| 4) Molho | Lavagem preliminar de panelas eLouça aguardar completing acarga com a refeicao segunte. | Lavagem breve a frio para impedir que osresíduos de comidasequem naLouça. | | | 12' |
Conselhos para economizar
- É importante usar a máquina de lavar louça se possível com a carga plena para otimizar os consumos; para evitar que entretanto formem-se cheiros desagradáveis e crostas, pode-se utilizar o ciclo de molho.
- Escolher o programa adequado: a escolha do programa depende do tipo de louça a ser lavada e do seu nível de sujidade.
- Dosar a justa quantidade de detergente: um excesso na quantidade de detergente não proporciona louça mais limpa, mas somente um maior impacto no ambiente.
- Não vale a pena enxaguar a louça antes de colocá-la na máquina.
Como manter em bom estado a máquina de lavar louça
Depois de cada lavagem
Depois de cada lavagem, fechar a torneira de água e deixar a porta entreaberta de maneira que não estagne humidade, nem maus cheiros.
Remover a ficha
Antes de efectuar qualquer operação de limpeza ou manutenção, remover sempre a ficha da tomada: não correr nenhum risco.
Para limpar o exterior e as partes de borracha da máquina de lavar louça não é necessário utilizar solventes nem abrasivos, mas apenas um pano molhado com água tépida e sabão.
Para eliminar eventuais manchas na superfície interior, utilizar um pano molhado de água e um pouco de vinagre branco ou um produto específico para a limpeza da máquina de lavar louça.
Ao sair de férias
Quando for de férias, é aconselhável realizar uma lavagem sem louça, em seguida retirar a ficha, fechar a torneira da água e deixar a porta entreaberta: as guarnições durarão mais e no interior não se formarão cheiros desagradáveis.
No caso de mudança
No caso de mudança manter, se possível, a máquina na posição vertical; se for necessário, incliná-la sobre a parte traseira.
As guarnições.
Um dos factores responsáveis pela estagnação de cheiros no interior da máquina de lavar louça é a acumulação de resíduos de comida que permanecem nas guarnições. Basta limpá-las periodicamente com uma esponjinha húmida.
Limpeza e manutenção das peças

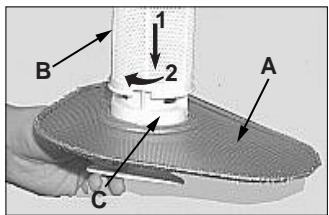

O conjunto de filtros
Se desejar sempre bons resultados na lavagem, precisa limpar o grupo de filtração.
Água de lavagem é limpa tirando os resíduos de comida e colocada novamente em circulação perfeitamente filtrada. Por isto, depois de cada lavagem, é melhor tirar os resíduos mais grandes que ficarem no copo "C" e do
filtro semicircular A; para tirá-los, puxe a pega do copo para cima. É suficiente enxaguá-lo em água corrente.
Uma vez por mês, é preciso limpar cuidadosamente o interior do grupo de filtração: copo C + filtro semicircular A + filtro cilíndrico B. Para
tirar o filtro "B", rode-o na direção anti-horária.
Para a limpeza, use uma escovinha não metálica.
Monte novamente as peças (da maneira indicada na figura) e coloque novamente o grupo na boca da máquina de lavar louça. Coloque-o no seu lugar e aperte-o para baixo.
A máquina de lavar louça não deve ser utilizada sem filtros. Se os filtros não forem colocados corretamente, a eficiência de lavagem se reduz e pode até causar danos à máquina de lavar louça.
Há um problema?
Pode acontecer que a máquina de lavar louça não funcione ou não funcione bem. Antes de chamar a assistência técnica, vejamos juntos o que se pode fazer: pode ser que se tenha esquecido de pressionar algum botão ou não se tenha feito, por distração, uma operação necessária para a máquina funcionar.
A máquina de lavar louça não inicia o funcionamento.
Verificou se:
a ficha está bem inserida na tomada, há energia em casa, a porta está bem fechada, o botão ligado-desligado está na posição “ON”, a torneira está aberta.
A máquina de lavar louça não carrega água.
Verificou se:
A torneira está aberta e bem conectada ao tubo, falta água em casa ou não chega com pressão suficiente, o tubo está dobrado, o filtro do tubo de alimentação da água está entupido.
A louça não está limpa.
Colocou a dose certa de detergente?
O programa de lavagem selecionado é idóneo às peças colocadas na máquina.
Os micro-resíduos estão limpos?
Os braços distribuidores estão presos?
A máquina de lavar louça não descarrega a água
Controlou se:
Na louça permanecem resíduos de calcário ou uma camada branca
Controlou se:
A tampa do recipiente do sal está fechada, a dosagem do preparado para brilho está bem regulada.
Mensagens de erro
A máquina de lavar louça é equipada com um sistema de segurança capaz de detectar eventuais anomalias de funcionamento.

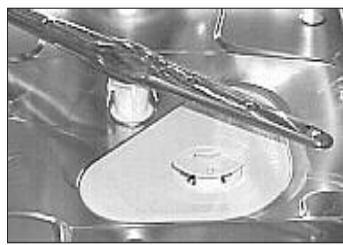

Limpeza dos braços distribuidores
Pode acontecer que resíduos de comida grudem nos braços distribuidores, obstruindo os seus furos. Controlá-los periodicamente e limpá-los. (ver Vista de perto (interior) letras F - I).
Depois de ter fechado a torneira, desatarraxar a ponta do tubo de entrada de água, remover o FILTER e limpá-lo delicadamente com um jacto de água corrente; em seguida, inserir novamente o FILTER e atarraxar de novo o tubo.
Estas anomalias são comunicadas por um ou dois indicadores luminosos "G" a piscar com frequência rápida.
Depois de ter tomado nota de quais indicadores luminosos piscarem, desligue a máquina e chame a assistência técnica.
Alarme de porta fechada
Se tiver se esquecido de fechar a torneira d'água, a máquina emitirá, durante alguns minutos, breves sinais sonoros. Abra a torneira e, assim que a máquina (antes de avançar) reiniciar. Se não estiver presente quando tocarem os avisos sonoros, a máquina bloqueia-se e os indicadores 2 e 3 (lavagem e enxaguamento) piscarão com frequência rápida. Desligue mediante o botão On-Off, abra a torneira d'água e, antes de aguardar aproximadamente 20 segundos, ligue a máquina novamente. Repita as operações de programação e o programa selecionado iniciará regularmente.
Alarme dos filtros entupidos
Se a máquina estiver bloqueada e estiverem acesos intermitentes os indicadores luminosos 1 (pré-lavagem) e 3 (enxaguamento) significa que o FILTRO está entupido por grandes resíduos de comida. Desligue a máquina, limpe o FILTRO com cuidado e, antes de tê-lo recolocado no lugar, na maneira indicada, ligue-a de novo. Repita as operações de programação e o programa selecionado iniciará regularmente.
Alarme por causa de defeito da válvula elétrica de carregamento d'água.
Se lampejar com frequência rápida o led 2 (lavagem), DESLIGAR E LIGAR DE NOVO a máquina de lavar louça depois de um minuto. Se o alarme permanecer, como primeira coisa fechar a torneira da água para evitar alagamentos, depois tirar a corrente e chamar a assistência técnica.
Se, apesar de todos os controlos, a máquina de lavar louça não funciona e a irregularidade observada continua, chamar o centro de assistência técnica autorizado mais próximo, comunicar as seguintes informações.
- o tipo de avaria
- a sigla do modelo (Mod. ...) e o número de série (S/N...) aparecidos na plaqueta situada na parte lateral do batente da porta.
Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças de reposição não originais.
Instalação
Posicionamento
Colocar a boa no ponto previamente escolhido. A boa pode ser fixada às laterais ou ao fundo dos móveis ou à parede. A máquina de lavar louça é dotada de tubos para a alimentação e o escoamento de água que podem ser orientados para a direita ou para a esquerda, para permitir uma adequada instalação.
Nivelamento
Depois de posicionada a máquina, atarraxar ou desatarraxar os pezinhos, se for necessário, para regular a altura da máquina e nivelá-la de maneira que esteja horizontal; ela não deve, de nenhum modo, estar inclinada mais de 2 graus.
Um bom nivelamento garantirá o correto funcionamento da máquina de lavar louça.
Este modelo de máquina de lavar louça pode ser encaixado embaixo de um plano de trabalho contínuo (leia a respectiva folha de instruções).
Ligação à torneira de água fria
A ligação do eletrodoméstico à rede de água deve ser efetuada exclusivamente por meio da mangueira de
carregamento fornecida junto com o aparelho; não utilize tubos diferentes. No caso de trocas, utilize somente peças originais. Ligue a mangueira de carregamento numa entrada de água fria com boca de rosca de 3/4 gás, interponha o filtro fornecido (veja figura 2) e tome cuidado para atarraxá-la apertada na torneira.
Se a canalização da água for nova ou tiver permanecido muito tempo sem ser utilizada, antes de efetuar a ligação, certifique-se, deixando-a escorrer um pouco, que a água está limpa e sem impurezas. Sem esta precaução há risco de a entrada da água se entupir e danificar a máquina.
Ligação da torneira de água quente
A máquina pode ser alimentada com água quente da rede (instalação central, aquecedores) que não supere a temperatura de 60°C.
Neste caso o tempo de lavagem será cerca de 15 minutos mais curto e a eficiência da lavagem ligeiramente reduzida.
A ligação deve ser efetuada à torneira de água quente, da mesma maneira descrita para a ligação à torneira de água fria.

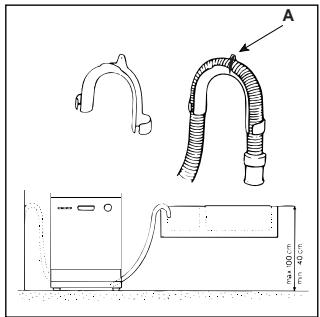

Ligação ao tubo de escoamento
Conecte a mangueira de escoamento a um conduto de descarga de diâmetro mínimo
de 4 cm, ou então apoie-a dentro de um lavabo. Evite apertos e curvas excessivas. É possível a colocação ideal, mediante a peça no formato de cotovelo especial de matéria plástica fornecida (veja figura). A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm de altura.
A mangueira não deve ser imersa na água.
Atenção: o cotovelo especial de matéria plástica deve estar fixado solidamente à parede para evitar que o tubo de escoamento se mova e derrame água fora do escoamento.
Ligação elétrica
Inserir a ficha numa tomada de força dotada de uma eficiente ligação à terra (a ligação à terra da instalação é uma garantia de segurança prevista por lei). Depois de ter verificado que os valores da tensão e da frequência de rede correspondem aos apresentados na plaqueta situada no painel inoxidável da porta da máquina e que a instalação elétrica à qual for ligada tem capacidade para a corrente máxima indicada nesta plaqueta. Se a tomada de força à qual for ligada a máquina não corresponder à ficha, substituí-la com uma ficha adequada, em vez de empregar adaptadores ou derivações, porque estes podem causar superaquecimentos ou queimaduras.
É recomendável, no caso de danos no cabo de alimentação elétrica, dirigir-se, para a troca, exclusivamente aos Centros de Assistência Técnica autorizada.
