MODE D'EMPLOI IDL 40 INDESIT
Lave-vaisselle Installation et emploi
Instructions pour l'installation et l'emploi
Geschirrspuler 31
Attention
Lisez attentivement cette notice, son contenu vous fournira des indications importantes concernant la sécurité d'installation, d'utilisation et d'entretien de votre appareil.
-73/23/CEE du 19/02/73 (Basses Tensions) et modifications successives;
-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
-97/17/CEE Etiquetage
1. Eliminez avec soin le matériel d'emballage. 2. Après avoir enlevé l'emballage, vérifie si l'appareil est en bon état. En cas de doute, adressez-vous à un technicien qualifié. 3. Le lave-vaisse ne doit être utilisé que par des adultes et uniquement pour le lavage de vaisselle usage ménager. 4. Quelques règles fondamentales à suivre:
- Ne touchez jamais la machine pieds nus ou avec les mains ou les pieds mouillés,
- Nous déconseillons vivement l'utilisation de rallonges et de prises multiples,
- pendant l'installation, le câble d'alimentation ne doit pas subir de grosses pliures ou des compressions dangereuses,
- En cas de mauvais fonctionnement ou de travaux d'entretien, débranchez l'appareil de la ligne électrique.
5. Gardez les enfants loin des produits détergents et du lave-vaisselle quand il est ouvert. 6. La machine ne doit jamais être installée à l'extérieur, même si l'endroit est protégé par un auvent, il est très dangereux de la laisser exposée à la pluie et aux orages. 7. Ne touchez jamais à la résistance pendant et tout de suite après un cycle de lavage. 8. Ne vous appuyez jamais sur la porte ouverte et ne vous y asseyez pas dessus, vous pourriez faire basculer le lave-vaisselle. 9. En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez ensuite le chapitre "Des problèmes : que faire ?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente. 10. Les appareils hors d'usage doivent être inutilisables, coupez par conséquent leur câble d'alimentation et cassez le dispositif de blocage de la porte.
Pour garantir l'efficacité et la sécurité de ce produit :
adressez-vous exclusivement aux Centres d'assistance technique agréés - demander toujours l'utilisation de pièces détachées originales.

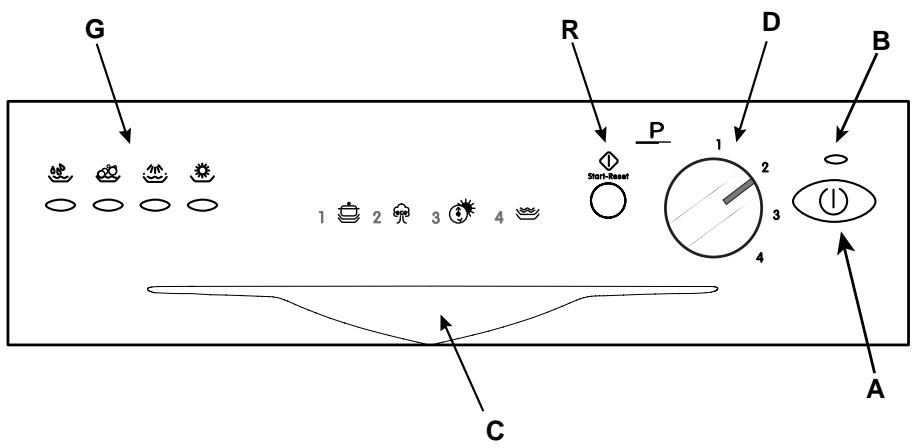

Vue de près (tableau de bord)
Bouton ON - OFF
Voyant ON - OFF
Poignée ouverture porte
Manette sélection programmes
Voyants déroulement cycle
Bouton "Start/Reset"
Panier supérieur
Gicleur supérieur
Réglage hauteur panier
Panier inférieur
Gicleur inférieur
Bouchon distributeur sel
Filtre lavage
Distributeur produits lavage et rinçage
Caractéristiques techniques
| Largeur | cm. 45 |
| Profondeur | cm. 60 |
| Hauteur | cm. 85 |
| Capacité | 9 couverts standard |
| Pression eau alimentation | 4,3 psi-145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar) |
| Tension d'alimentation | Voir plaquette caractéristiques |
| Puisance totale absorbée | Voir plaquette caractéristiques |
| Fusible | Voir plaquette caractéristiques |
Le sel
La quantité de Sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé, plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts.
Un adoucisseur qui utilise du sel spécial lave-vaisselle permet d'éliminer le calcaire lient dans l'eau.
Introduction du sel dans l'adoucisseur
Utilisez toujours du sel spécial pour lave-vaisse.
Le réservoir à sel est situé
sous le panier inférieur et doit être rempli comme suit:
- Sortez le panier inférieur, dévissez et enlevez le bouchon du réservoir.
- Si vous approvisionnez le réservoir pour la première fois, remplissez-le d'eau.
Fournissez environ 2Kg de sel. Il est normal qu'un peu d'eau déborde du réservoir. 4. Révisssez soigneusement le bouchon.
Le réservoir à sel doit être rempli tous les 30 cycles de lavage.
Attention: Pour éviter toute formation de rouille, nous vous conseillons d'ajouter le sel avant de démarrer un cycle de lavage.

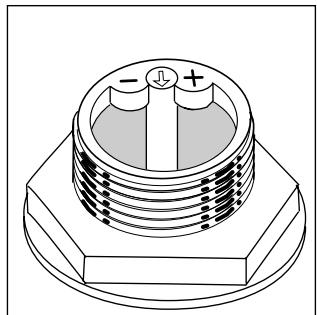

Réglage de la consommation en sel
Ce lave-vaisselle prévoit un réglage modulable de la consommation en Sel selon la durée de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en Sel qui est réduite à son niveau minimal indispensable.
Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de durcit de
votre eau.
Pour le réglage, procédez comme suit:
1) Dévissez le bouchon du réservoir à sel. 2) Une flèche est située sur le collier du réservoir (voir fig. à côté). Si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe " _ " vers le signe "+" selon la durée de l'eau d'alimentation.
Nous conseillons de procéder au réglage selon le schéma suivant :
| Durété de l'eau | | | |
| °dH | °fH | mmol/l | Position sélecteur | Consommation Sel (grammes-/cycle) | Autonomie (cycles/2kg.) |
| 0,10 | 0,17 | 0,1,7 | / | 0 | / |
| 10,25 | 18,44 | 1,8,4,4 | - | 20 | 60 |
| 25,50 | 45,89 | 4,5,8,9 | MED | 40 | 40 |
| >50 | >89 | >8,9 | + | 60 | 25 |
Le détergent
N'utilise que du détergent spécial lave-vaisselle. Il faut introduire le détergent avant le démarrage de chaque cycle de lavage suivant les indications fournies dans le "Tableau cycles de lavage". Le distributeur à détergent se trouve à l'intérieur de la porte.

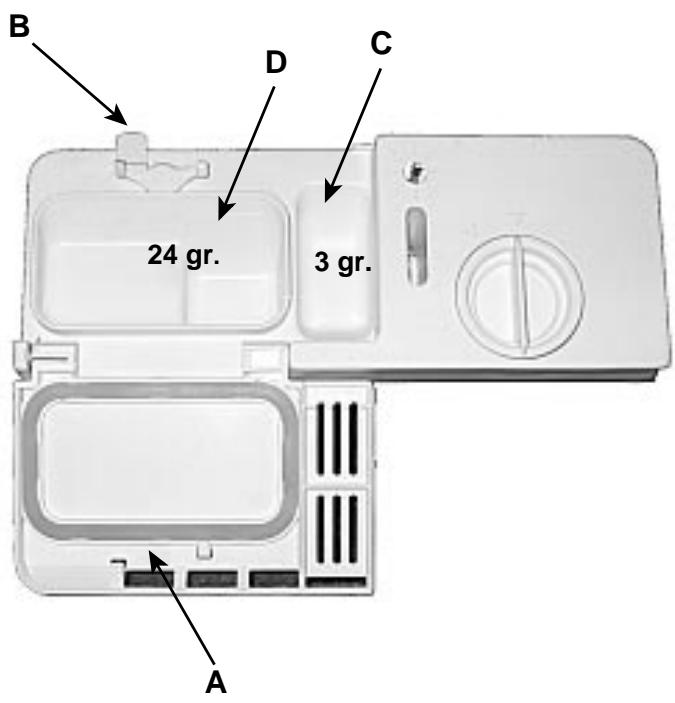

Chargement du produit de lavage
Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu'à ras bord.
Après avoir introduit le produit de lavage, fermez le couvercle en appuyant jusqu'au déclic.
Dans le commerce, il existe des produits de lavage en pastilles. Dans ce cas, mettez une pastille dans le bac "D" et fermez le couvercle.
Attention : pour simplifier l'accrochage du couvercle, éliminez, avant la fermeture, tous les résidus de détergent sur les bords du bac.
Attention
Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction Sel et une fonction rince (3 en 1). Si vous eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve. Ne remplissez le réservoir à produit de rince que si le séchage de la vaisselle n'est pas satisfaisant.
Suivez toujours les recommandations du fabricant reportées sur l'emballage.
Le produit de rinceage
Le produit de rinçage fait briller votre vaisselle davantage car il améliore son séchage. Le réservoir à produit de rinçage est situé à l'intérieur de la porte, il faudra le remplir quand vous voyez qu'il est vide à travers l'indicateur optique «D». (Si votre lave-vaisselle est équipé d'un voyant «produit de rinçage», remplissez le réservoir dès qu'il s'allume ou commence à clignoter).

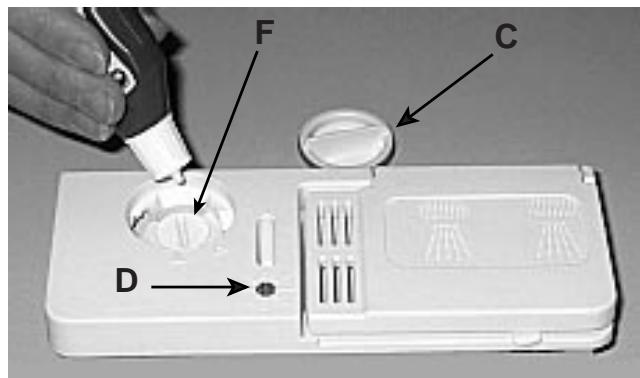

Introduction du produit de rangement.
Pour ouvrir le distributeur, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre et évitez tout débordement. Pour régler la quantité de produit débitée, agissez avec un tournevis sur le régulateur "F" situé sous le couvercle "C". 6 positions sont possibles, normalement il est réglé sur 4.
Important:
Le réglage du début du produit de rinçage permet d'améliorer le séchage.
S'il reste des gouttes d'eau ou des taches, il faut tourner le régulateur vers les chiffres plus élevés. Si les couverts lavés ont des rainures blanches, tournez le régulateur vers les chiffres plus bas.
Rangement des couverts
Avant de ranger la vaisselle dans les paniers, éliminez les déchets les plus gros pour éviter de boucher les filtres, ce qui réduirait l'efficacité du lavage.
Si vos casseroles et vos poêles sont très incrustées, nous vous conseillons de les mettre tremper avant leur lavage.
Vous éteignez au moins une fois les lavages supplémentaires.
Sortez les paniers pour faciliter les opérations de rangement de la vaisselle.
Nous vous conseillons de ranger dans le panier inférieur la vaisselle la plus difficile :
casseroles, couvercles, assiettes plates et creuses comme illustré dans les figures en marge.
Rangez les plats et les grands couvercles de préférence sur les côtés du panier, en veillant à ne pas bloquer la rotation du gicleur supérieur.
- casseroles, saladiers etc. doivent toujours être rangés sens dessus dessous
- les pièces de vaisselle très creuses doivent être placées en biais pour permettre à l'eau de s'écouler.

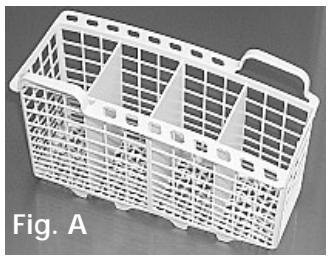

Rangez les couverts dans le panier : les pointes des couteaux et des ustensiles de cuisine tranchants doivent être tournées vers le bas. Rangez les couverts de manière à ce qu'ils ne se touchent pas entre eux.
-Si le panier est du type avec rangements latéraux, glissez les petites cuillères une par une dans les fentes (voir la figure A).
- Les couverts très longs doivent être placés à plat à l'avant du panier supérieur.
Utilisation du panier supérieur
Rangez dans le panier supérieur votre vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales. - Rangez la vaisselle légère de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau.

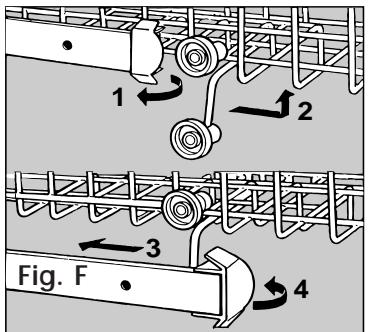

Réglage en hauteur du panier supérieur
Le panier supérieur peut être réglé en position haute ou basse. Ouvrez les ailettes d'arrêt des glissières et sortez le panier ; réglez ses roulettes d'arrêt dans la position haute ou basse et faites-le ensuite glisser le long des glissières jusqu'à ce que les roulettes avant soient engagées elles aussi ; refermez les ailettes d'arrêt (voir Fig. F).

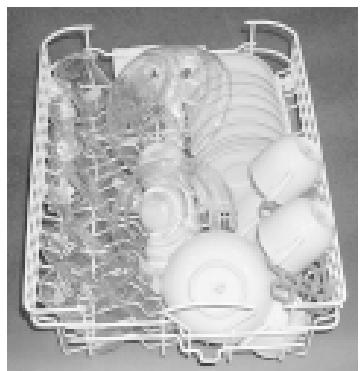

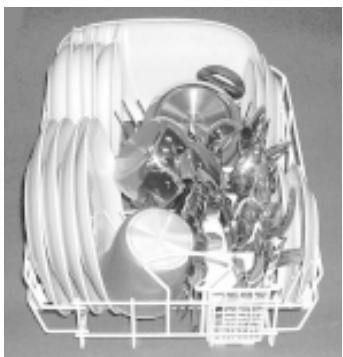

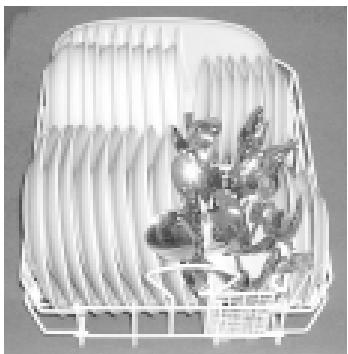

Quelques exemples de chargement
panier inférieur panier supérieur
Tout d'abord...
Ouvrez à fond le robinet de l'eau et appuyez sur la touche ON-OFF "A" : vous entendrez retentir un bref signal acoustique et le voyant "B" s'allumera. L'appareil est à présent branché et attend d’être programmé.
Démarrage et sélection du programme.
Tournez dans le sens des aiguilles d'une montre le sélecteur de programmes "D" pour amener le repère sur le bouton en face du chiffre ou du symbole du cycle que vous désirez sélectionner (au début, consultez le tableau des programmes page 27).
Une fois la porte fermée, appuyez sur la touche de Start "R", un signal acoustique retentit et au bout de quelques secondes le programme démarre.
Indicateurs lumineux déroulement du cycle
Les 4 indicateurs lumineux "G" du lave-vaisselle s'allument, un après l'autre, au fur et à mesure que la machine effectue la phase de programme correspondante à chacun d'eux. Les phases sont :
prélavage,
lavage,
ninçages,
sèchage
Annuler ou modifier un programme en cours...
Rappel: Vous pouvez modifier le programme en cours, à condition qu'il ait démarré depuis peu.
Pour modifier un programme, appuyez 5 secondes de suite sur la touche de RESET "R" : un signal acoustique prolongé retentira suivi de 3 bip rapides. Le témoin "G" s'éteindra et toutes les sélections seront annulées.
Pour sélectionner un nouveau programme, refaites les opérations enumerées dans le paragraphe "Démarrage et selection du programme"
Attention: il faut tourner le bouton dans le sens des aiguilles d'une montre du programme 1 au programme 4 et dans le sens inverse des aiguilles d'une montre du programme 4 au programme 1.
Si vous avez oublié d'introduire de la vaisselle
Vous pouvez interrompre le cycle de lavage en appuyant sur le bouton ON-OFF. Introduisez la vaisselle et allumez la machine, le cycle repartira de l'endroit où il a été interrompu.
Le programme s'interrompt et repart dès que le courant revient ou que vous refermez la porte.
En fin de lavage...
La fin du cycle est signalée par 2 brefs signaux acoustiques et par le clignotement du voyant correspondant au séchage.
- Pour éteindre l'appareil, appuyez sur la touche "A". Fermez le robinet d'eau.
- Attendez quelques minutes avant de sortir votre vaisselle : si vous attendez un peu, elle séchera mieux à la vapeur.
- Videz d'abord le panier inférieur.
Avertissement : lorsque vous ouvrez la porte du lave-vaiselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s'échappe, vous risquez de vous brûler.
Tableau des programmes
Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de propreté.
| Programme | Indications pour lechioix desprogrammes | Description du cycle | Produit delavage prélavage + lavage | Produit de rinceage | Durée du programme(tolerance ±10%) |
| 1) Classe A Chrono | Vaiselle et casserolesnormalement sales.Cycle standardjournalier | Lavage prolongé à 60°C.Rinçage à l'eau froide.Rinçage chaud à 70°CSéchage. | 27 gr. | * | 93' |
| 2) Eco | Programme de lavageécologique, à faibleconsommationd'électricité, pourvaisselle et casserolesnormalement sales. | 2 Prélavages à l'eau froide.Lavage prolongé à 50°CRinçage chaud à 65°CSéchage | 3+24 g | * | 145' |
| 3) Express 40' | Cycle économique etrapide conseillé en casde vaisselle peu sale,tout de suite après l'usage. | Lavage bref à 47°CRinçage chaud à 65°CSéchage | 20 gr. | * | 40' |
| 4) Trempage | Lavage préalable descasseroles et de lavaisselle en attendantde compléter lechargement au repas suivant. | Lavage bref froid pour éviterque les résidus ne sèchent sur la vaisselle. | | | 12' |
Quelques conseils pour faire des économies
- Faites travailler la machine à plein chargement si possible pour optimiser la consommation d'eau et d'électricité ; pour éviter qu'il se forme, entre-temps, de mauvaises odeurs et des incrustations, vous pouvez utiliser le cycle trempage.
- Choisissez le programme approprié : le choix du programme dépend du type de vaisselle et de son degré de salissure.
- Utilisez une juste dose de détergent: si vous exagérez, non
seulement vous n'obtiendrez pas des couverts plus propres mais vous polluerez un peu plus l'environnement.
- Inutile de rincer les couverts avant de les ranger dans la machine.
Après chaque lavage
Après chaque lavage, fermez le robinet de l'eau et laissez la porte entrebaillée pour éviter la formation d'humidité et de mauvaises odeurs.
Débranche la fiche
Avant toute opération d'entretien ou de nettoyage, débranche la fiche de la prise : vous ne risquerez ainsi aucun danger.
Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez ni solvants ni abrasifs mais uniquement un chiffon imbibé d'eau tiède savonneuse.
Pour éliminer toute tache sur la surface de la cuve, utilisez un chiffon imbibé d'eau et de vinaigre blanc ou un produit de nettoyage spécial lave-vaisselle.
Si vous partez en vacances
Quand vous partez en vacances, il est conseillé d'effectuer un lavage à vide, après quoi débranchez la fiche, fermez le robinet de l'eau et laissez la porte entrebaillée : les joints dureront plus longtemps et vous évitez la formation de mauvaises odeurs.
En cas de déménagement
En cas de déménagement, essayez de garder l'appareil le plus possible à la verticale ; si nécessaire, inclinez-le vers l'arrière.
Les joints.
L'un des facteurs responsables de la stagnation des mauvaises odeurs à l'intérieur du lave-vaisselle est représenté par les déchets d'aliments qui se nichent dans les joints. Il suffira de nettoyer périodiquement ces derniers à l'aide d'une éponge mouillée.

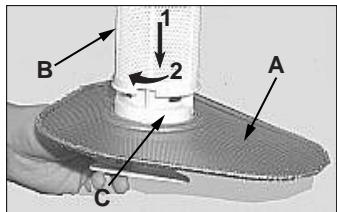

Le groupe filtrant
Si vous souhaitez toujours avoir d'excellents résultats de lavage, nettoyez le groupe filtrant.
L'eau de lavage est débarrassée des déchets d'aliments et remise en
circulation parfaitement filtrée. Voilà pourquoi, il vaut mieux enlever, après chaque lavage, les déchets les plus gros arrêtés par le gobelet «C» et par le filtre semi-circulaire A ; pour les sortir, tirez la poignée du gobelet vers le haut. Il vous suffira alors de les rincer à l'eau courante.
Nettoyez soigneusement, une fois par mois, tout le groupe filtrant: gobelet C + filtre semi-circulaire A + filtre cylindrique B. Pour pouvoir le filtre "B" tournez-le dans le sens inverse des aiguilles d'une montre.
Pour les nettoyer, servez-vous d'une petite brosse non métallique. Assemblez les pièces (comme illustré) et remontez le groupe dans le lave-vaisselle. Faites-le entrer dans son logement en poussant vers le bas.
N'utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne sont pas montés correctement, l'efficacité du lavage en souffrira et vous risquez d'endommager l'appareil.
Des problèmes : que faire?
Il peut arriver que le lave-vaisselle ne fonctionne pas du tout ou pas bien. Avant d'appeler le service après-vente, voyons ensemble que faire : vous avez peut-être oublié d'appuyer sur une touche ou vous avez peut-être sauté, par distraction, une manœuvre indispensable à son fonctionnement.
Le lave-vaisselle ne démarre pas
Avez-vous contrôlé:
si la fiche est bien enfoncée dans la prise, s'il y a du courant, si la porte est bien fermée, si la touche marche-arrêt est sur la position "ON", si le robinet est ouvert.
Le lave-vaisselle n'emmagasine pas d'eau
Avez-vous contrôle:
si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est plié, si le filtre du tuyau d'alimentation en eau est bouché.
La vaisselle n'est pas propre
Avez-vous utilisé une dose de produit de lavage idoine?
Le programme de lavage sélectionné est-il approprié à la vaisselle que vous avez chargée?
Le filtre et le micro-filtre sont-ils propres?
Les gicleurs sont-ils libres?
Le lave-vaisselle ne décharge pas l'eau
Avez-vous contrôle :
si le tuyau d'évacuation est plié.
Sur les couverts il y a des dépôts calcaires ou un film blanc
Avez-vous contrôle:
si le bouchon du réservoir à sel est bien fermé, si le dosage de produit de rinçage est bien réglé.
Messages d'erreur
Votre lave-vaisselle monte un dispositif de sécurité à même de détecter les anomalies de fonctionnement. Ces anomalies sont

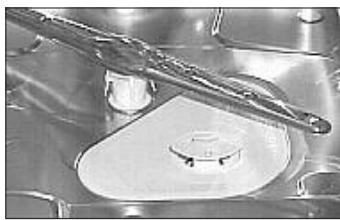

Nettoyage des bras gicleurs
Il se peut que des déchets d'aliments qui restent collés sur les bras gicleurs bouchent leurs orifices ; contrôlez-les périodiquement et nettoyez-les (Voir Vue de près (intérieur) aux lettres F-I)
Nettoyage du filtre entred'eau
Nettoyez périodiquement le filtre entrée de l'eau (voir figure 2 chap. "Installation") situé à la sortie du robinet.
Après avoir fermé le robinet, dévissez l'extrémité du tuyau d'alimentation de l'eau, enlevez le filtre et nettoyez-le délicatement sous un jet d'eau courante ; remontez ensuite le filtre et revissez le tuyau.
signalées par un ou deux voyants programme "G" qui clignotent très rapidement. Après avoir pris note des voyants qui clignotent, éteignez votre appareil et appelez l'assistance technique.
Alarme robinet fermé
Si vous avez oublié d'ouvrir le robinet de l'eau, votre machine vous le signale pendant quelques minutes en émettant de brefs signaux acoustiques. Ouvrez le robinet et, au bout de quelques minutes, votre machine redémarrera. Si vous n'êtes pas là quand les signaux acoustiques retentissent, votre appareil s'arrête et les voyants des programmes 2 et 3 (lavage et rinçages) clignotent très rapidement. Éteignez l'appareil, ouvrez le robinet de l'eau et au bout de 20 secondes rallumez l'appareil : reprenez les opérations de programmation et le programme redémarrera.
Alarme filtres bouchés
Si la machine est bloquée et les voyants phases programme 1 et 3 (prélavage et rincages) clignotent rapidement, c'est que le filtre est bouché par de gros résidus d'aliments. Eteignez l'appareil, nettoyez soigneusement le filtre et après l'avoir remonté à son emplacement comme indiqué dans cette page, rallumez. Recommencez les opérations de programmation et le programme redémarrera.
Alarme pour panne de l'électrovanne d'entrée d'eau.
Si levoyant 2 (lavage) clignote rapidement, il faut ETEINDRE votre lave-vaisselle et le REMETTRE EN MARCHE au bout d'une minute. Si I'alarme persiste, fermez avant tout le robinet de I'eau pour éviter tout risque d'inondation puis coupe le courant et appelez le service de dépannage.
Si, malgré tous ces contrôles, le lave-vaisselle ne fonctionne toujours pas et que l'inconvénient persiste, appelez le service après-vente le plus proche en fournissant les renseignements suivants.
- le type de panne
- le sigle du modele (Mod....) et le numero de série (S/N...) reporté sur la plaquette signalétique appliquée sur le côté de la contre-porte.
Ne faites jamais appel à des techniciens non agréés et exigez toujours des pièces détachées originales.
Emplacement
Installez la machine à l'endroit voulu. Les côtés ou le dos de la machine peuvent être installés contre des meubles ou contre le mur. Le lave-vaisselle est doté de tuyaux pour l'alimentation et l'évacuation de l'eau qui peuvent être orientés vers la droite ou vers la gauche pour une meilleure installation.
Ce modèle de lave-vaisselle peut facilement être encastré sous un plan de travail continu (voir notice d'instructions).
Nivellement
Une fois que la machine est positionnée, vissez ou dévissez les pieds pour régler, si besoin est, la hauteur de la machine et la mesure à niveau pour qu'elle soit bien horizontalement ; elle ne doit absolument pas être inclinée de plus de.
Un bon nivellement garantit un fonctionnement correct du lave-vaiselle.
Raccordement à la prise d'eau froide.
Pour raccorder l'électroménager au réseau de distribution
de l'eau, utilisez le tuyau d'arrivée fourni avec l'appareil, n'utilisez aucun autre type de tuyau. En cas de remplacement, n'utilisez que des pièces de rechange originales.
Raccordez le tuyau d'arrivée à une prise d'eau froide avec embouchure femelle 3/4 gaz, intercalez le filtre fourni et vissez-le soigneusement au robinet (voir fig. 2).
Si la tuyauterie de l'eau est neuve ou est restée longtemps inutilisée, avant de la raccorder au branchement, contrôlez en faisant couler l'eau, que cette dernière soit bien limpide et dépourvue d'impuretés. Cette précaution est indispensable pour éviter que l'entrée de l'eau ne se bousche et endommage la machine.
Branchement à la prise d'eau chaude
La machine peut être alimentée avec de l'eau chaude (installation centralisée, radiateurs) qui ne doit pas dépasser 60°C.
Dans ce cas, la durée de lavage sera abrégée de 15 minutes environ et l'efficacité du lavage légèrement réduite.
Le branchement à la prise d'eau chaude doit être effectué exactement comme celui à la prise d'eau froide.

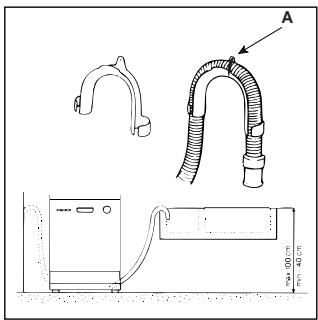

Branchement au tuyau d'évacuation
Introduisez le tuyau d'évacuation dans une conduite ayant
au moins 4 cm de diamètre ou
bien accrochez-le à l'évier. Évitez tous étranglements ou courbes excessives. Pour bien le placer, utilisez le coude plastique spécialement fourni à cet effet (voir figure). La portion de tuyau repérée par la lecture A doit se trouver à une hauteur comprise entre 40 et 100 cm
Le tuyau ne doit pas être plongé dans l'eau.
Attention: le coude spécial en plastique doit être solidement fixé au mur pour éviter que le tuyau d'évacuation ne se déplace et ne déverse l'eau par terre.
Raccordement électrique
Introduisez la fiche dans une prise de courant munie d’une mise à la terre efficace (la mise à la terre de l’installation est une garantie de sécurité prévue par la loi) après avoir vérifié que les valeurs de la tension et de la fréquence de réseau correspondent bien à celles qui sont indiquées sur la plaquette signalétique située sur la contre-porte en inox de la machine et que l’installation électrique à laquelle elle doit être raccordée est bien dimensionnée pour le courant maximum indiqué sur cette plaquette. Si la prise de courant à laquelle la machine doit être raccordée ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée, plutôt que d’utiliser des adaptateurs ou des dérivations qui pourraient causer des surchauffes ou des brûlures.
Si le câble d'alimentation électrique est abimé, faites appel à un Service après-vente/agréé pour le faire remplacer.
