GEBRUIKSAANWIJZING IDL 40 INDESIT

Vaatwasser Installatie en gebruik

Gebruiksaanwijzingen voor deplaatsing en gebruik

Lavavajillas 51

Veiligheid is een goede gewoonte

BELANGRIJK

Lees de aanwijzingen in dit boekje zorgvuldig aangezien zich belongingsijke gegevens bevatten wat betreft de verilgheid van de installmentie, het gebruik en het onderhoud.

Dit apparaat is conform de volgende EEG voorschriften:

• 73/23/CEE van 19/02/73 (Laagspanning) en verdere modifications;

• 89/336/CEE van 03/05/89 (Elettromagnetische Compatibility) en verdere modifications.

• 97/17/CEE (Etiketteren)

• Verwijder zorgvuldig het verpakkingsmaterialiaal.

• Nadat u de verpakking heeft verwijderd moet u de machine controleren op eventuele transportschade. In geval van twijfel moet u zich tot een erkende installmenter wenden.
• De vaatwasser mag alleen door volwassenen worden gebrukt en alleen voor het wassen van vaatwerk voor huishoudelijk gelebruik.

• Volg dezeFundamentele regels voor het gebruik:

• raak de machine Niet aan als u blootsvoets bent of met natte handen of voeten,

• wij raden af verlengsnoeren en dubbelstekkers te gebruiken,
• de voedingskabel mag nicht gekneld of scherp gebogen liggen,

-sluit.altijd de stroom af als er zich storingen voorden of gedurende normalaal onderhoud,

1. Houd de kinderen op een afstand van de wasmiddelen en van de vaatwasser als hij in werkung is.
2. De machine mag nooit buiten worden geinstalleerd, zichs Niet onder een aflak; het is hoogst gevaarlijk hem bloot te stellen aan regen en onweer.
3. Raak de waarstand Niet aan gedurende en meteen na een wascyclus.
4. Leun Niet op de opener deur en ga er nicht op zitten: de vaatwasser kan omkantelen.
5. In het geval van storingen moet u het water en de stroom afsluiten. Raadpleeg de paragraaf "Zijn er problemen?" en als u de oplossing waar Niet vindt, wand u zich dan tot de installmenteur.
6. Een apparaat dat Niet meer gebruikt worden要去 buiten werkung worden gesteld door de voedingskabel door te snijden en te verhinderen dat de deur zich kan sluiten.

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.
  -.altijd gezebruik te make n van originele onderdelen

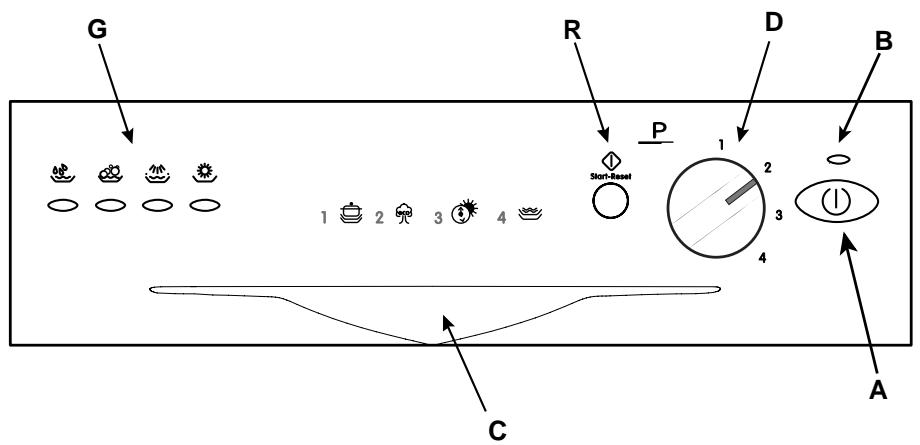

Van zichblij gezien (bedieningspaneel)

ON-OFF knop

Controleampje ON-OFF

Handvat deur

Knopprogrammakeuze

Controleampjes verloop van de cycle

Start/Reset knop

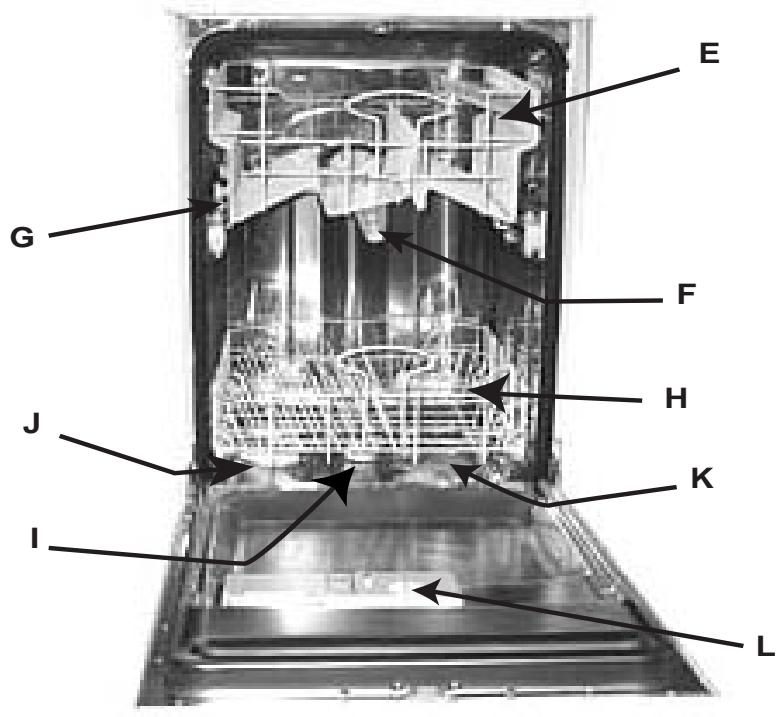

Van dicht bij gezien (de binnenkant)

Bovenste korf

Bovenste sproeiarm

regelenhoogtekorf

Onderste korf

Onderste spreoiarm

Deksel zoutreservoir

Filter

Doseerbakje afwas- en glansmiddel

Technische eigenschappen
Breedte	cm.45
Diepte	cm. 60
Hoogte	cm. 85
Capaciteit	9 standard couverts
Waterdruk	4,3 psi - 145 psi 30 KPa÷ 1MPa (0,3÷10 bar)
Spanning	Zie label
Energieverbruik	Zie label
Zekering	Zie label

Zout ....

Het zout

De hardheid van het water varieertaar gelang de woonplaats. Hard water veroorzaakt kalksteenafzetting in de machine. Dankzij een waterontharder die special zout voor vaatwassers gezruikt worden de kalksteen uit het water verwijderd.

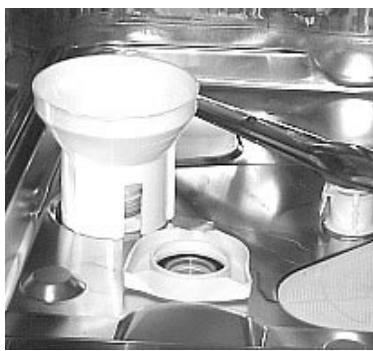

Zout bijvullen

Gebruik alkijd special zout voor vaatwassers.

Het zoutreservoir bevindt zich onder de onderste korf en worden als volgt bijgevuld:

1. Trek de onderste korfuit, schroef de deksel van het reservoir los en verwijder hem.
2. Als u het reservoir voor de eerste keer opvult moet u hem met water vullen.
3. Plaats de bijgeleverde trechter op het gat en giet er ongeveer 2 kg zout in. Het is normal dat er een beetje water overloopt.
4. Draai de deksel weeer stevig zich.

Het zoutreservoir worden onceveer na iedere 30 afwasbeurten bijgevuld.

Belangrijk: wij raden u aan het zout bij te vullen voordat u een wascycle gaat beginnen, om het vormen van roest te vermijden.

Het regelen van het zoutverbruik

De vaatwasser is in staat het zoutverbruik te regelen maar gelang de hardheid van het water dat u gezebruikt, voor het optimaliseren en de personalisatie van het zoutverbruik op het minimum noodzakelijk niveau.

Inlichtingen omtrent de graad van de waterhardheid kunt u verkrijgen bij uwplaatselijk waterleidingsbedrijf.

Voor het regelen volgt u de vol-gende instructies:

1) Draai de deksel van het zoutreservoir los

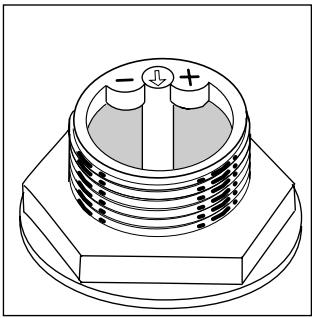

2) Op de nek van het zoutreservoir staat een pijl (zie afb. hiernaast), draai, indienoodzakelijk, de pijl van het teken "_" gegen de klok inaar het teken "+"alaar gelang de hardheid van uw water.

Wij raden aan het regelen uit te voeren volgens het vol-gende schema:

Hardheid van het water.
°dH	°FH	mmol/l	Keuze positie.	Zout-ge-bruik. (gram./-ciculo)	Autono-mie (cycles\2-kg)
0,10	0,17	0,1,7	/	0	/
10,25	18,44	1,8,4,4	-	20	60
25,50	45,89	4,5,8,9	MED	40	40
>50	>89	>8,9	+	60	25

Afwasmiddel en glansmiddel ......

Het afwasmiddel

Gebruik speciala afwasmiddel voor vaatwassers. Vul het afwasmiddelbakje op voor iedere afwasbeurt volgens de aanwijzingen in het"programmaoverzicht". Het afwasmiddelbakje bevindt zich binnen in de deur.

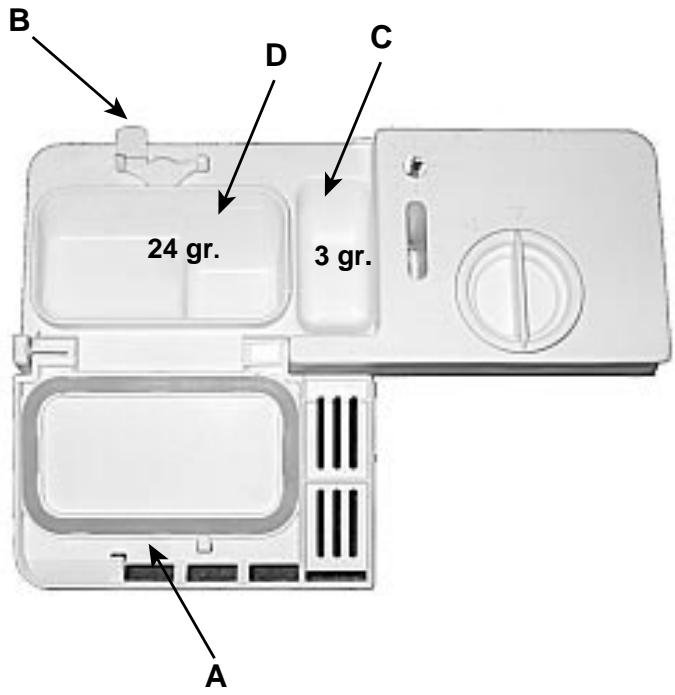

Het opvullen met afwasmiddel

Voor het openen van het deksletje "A" drukt u op het knopje "B". Het afwasmiddel worden in de twee bakjes "C", "D" tot de rand toe bevuld.

Na het opvullen met afwasmiddel sluit u het dekseltje door het dicht te drukken.

Er zich ook afwasmiddelen in blokvorm in de handel, in dat geval doet u een blokje in het bakje "D" en doet u het dekseltje zich.

Belangrijk: verwijder eventueel geknoeid afwasmiddel van de rand van het bakje zodate het dekseltje goed sluit.

Het glansmiddel

Het glansmiddel maakt uw vaatwerk glanzender odomat het drogen bevorderd worden. Het glansmiddelbakje bevindt zich aan de binnenkant van de deur; het moet worden opgevuld als u ziet dat het leeg is doordat het controelampje "D" aangaat.

(Als uw vaatwasser is voorzien van een controlelampje "gebrek glansmiddel"要去 het opvullen wanner het lampje aangaat of knippert).

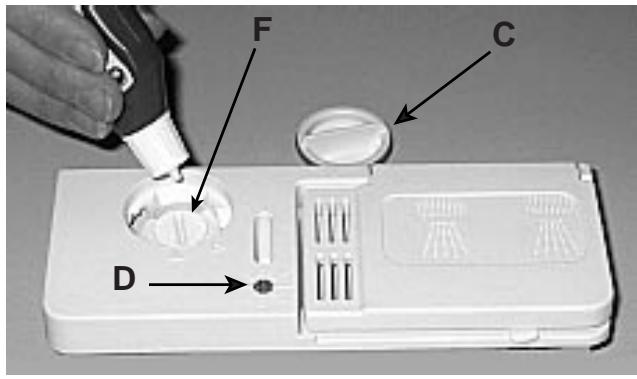

Glansmiddel bijvullen

Welk soort afwasmiddelbakje uw machine ook heeft, het glansmiddel bijvullen gaat altijd als volgt. Open de dop "C"谈起 de klok in draaiend en vermijd bij het bijvullen dat het overloopt. De dosering kan bijgesteld worden door met een schroevendraaier aan de regulator "F" (onder de dop "C") te draaien. Er zijn 6 standen, normalaal staat hij op 4.

Belangrijk:

Het bijstellen van de dosering van het glansmiddel zorgt ervoor dat het vaatwerk beter gedroogd worden. Als het vaatwerk waterdruppels of watervlekken vertoont, dan moet u de afstelling op een hoger nummer zetten. Als het vaatwerk witte strepen vertoont draai dan de afstelling op een lager nummer.

Belangrijk

Er zich gegenwoordig producten voor de vaatwasser in de handel die tegelijkkortijd afwasmiddel, zout en glansmiddel bevatten (3 in 1). Als het water in uw waterleiding hard of heel hard is raden wij aan om toch zout in het zoutreservoir te doein, teneinde het vormen van witte strepen op het vaatwerk of op de binnenkant van de machine te vermiiden. Voeg alleen glansmiddel toe, in het betreffende bakje, als het drogen van het vaatwerk nicht bevredigend is. In)ieder geval moet u zich nauwkeurig aan de instructies op de verpakking houden.

Vaatwerk inladen

Voordat u het vaatwerk en bestek in de korven rangschnitt要去 u de grofste etensresten eraf spoelen zodate de filters Niet worden verstop met het gevolg dat de machine minderefficient werkt.

Aangebrande en aangekoeke pannen要去en geweekt worden voordat ze worden afgewassen om herhaling van het afwassen te vermijden. Trek de korvenuit voor het inladen van het vaatwerk.

Gebruik onderste korf

Plaats in de onderste korf het vuilere vaatwerk: pannen, deksels, borden, soepborden, zoals aangegeven in de afbeelding hiernaast. Schotels en große deksels worden bij voorkeur aan de zijkanten geplaatst, maar zodanig dat ze de spreiarmen Niet belemmeren.

• paffen, slabakken enz. moeten alsigtijd omgekeerd erin
• heel diep vaatwerk worden schuin gezet zodat het water eruit kan lopen.

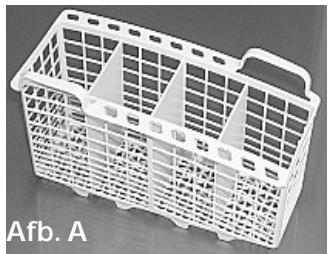

Zet het bestek in de korf: de messen en andere gebruiksvoorwerpen met scherpe punten要去en met de puntenaar beneden worden geplaatst. Plaats al het bestek zodanig dat ze elkaar Niet aanraken. (zie afb.A).

Extra-long bestek gaat horizontaal aan de voorkant van de bovenkorf.

Gebruik bovenkorf

De bovenkorf is bestemd voor het fijnere enlichtere vaatwerk zoals glazen, theekopjes en koffiekopjes, schoteltjes, maar ook weinig vuile borden, lage sla-bakken en lage pannen.

Plaats de lichte stukken zodanig dat ze Niet verplaatst können worden door de waterstralen.

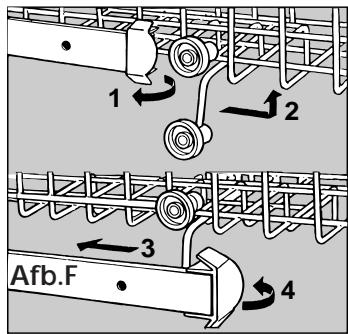

Plaatsing bovenkorf

Het is möglichk de bovenkorf te verstellen op de hoge of lage positie. Hiervoor opent u de vleugelsluitingen van de rails en trekt u de korf eruit. Plaats hem met de voorste wieltjes in de hoge of lage positie en duw hem in de rail geheel maar afterwards. Sluit de vleugelsluitingen (zie afb.F).

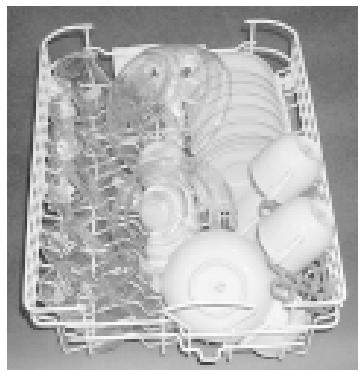

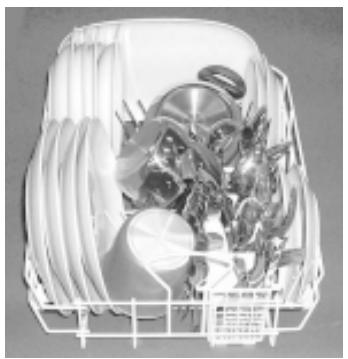

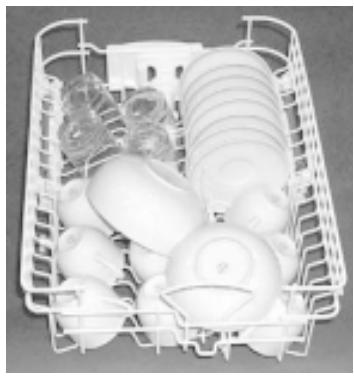

Voorbeelden van ladingen

Onderkorf
Bovenkorf

Het starten van de machine

Het starten van een afwasprogramma...

Nadat alle handelingen in de voorgaande paragrafen zijn uitgevoerd en de waterkraan is opengedraaid, drukt u op de ON-OFF knop "A" op het bedieningspaneel; het controleampje "B" gaat aan.

De machine is nu onder spanning en u kurz het afwasprogramma kiezen.

Starten en kiezen van het programme

Draai de keuzeknop "D" met de klok mee totdat het kerfje op de knop samenvalt met het nummer of het symbol van het programma dat u wilt instellen (raadpleeg vooral in het begin de programma-label op bladzijde 47).

Als de leur dicht is en u drukt op de startknop "R" dan hoort u een geluidssignaal en gaat het programma binnen een pau seconden beginnen.

Controleampjeprogramma-fasen

De vaatwasser is voorzien van 4 controlelampjes "G" die achtereenvolgens aangaan als de machine de betreffende fase van het programma aan het uitvoeren is.

Defasenzijn:

Voorwassen, wassen, spoelen, drogen

Uitschakelen of veranderen van een reeds begonnen programme...

Opgelet: u kunt een programa dat bezig is alleen annuleren als het net is begonnen.

Voor het veranderen van ee programme houdt u de RESETknop "R" ongeveer 5 seconden ingedrukt: u hoog een aangehouden geluidssignaal gevolgd door 3 korte pieptonen. Het controlelampje "G" gaatuit en alle instelleningen zich nu ongedaan gemaakt.

Voor het kiezen van een newlyprogramma herhaalt u de handelingen in paragraaf "Starten en kiezen van het programma".

Belangrijk: de knop要去 met de klok mee worden gedraaid van programma 1 tot aan programma 4, tegen de klok in van programma 4 tot aan programma 1.

Als u een stuk vaatwerk heeft vergeten in te laden... Het is möglich de wascycle te onderbreken door op de ONOFF knop te drukken, waarna u het stuk vaatwerk inlaadt en bij het werk starten van de machine worden het programma opgenomen op het punt waar het onderbroken was.

Is de stroom onderbroken? Is de deur geopend?

Hetprogramma wordt onderbroken en neemt weeper op als de stroom terug is of als de deur dicht gaat.

Aan het einde van het afwasprogramma...

Het einde van de cycle worden aangegeven door 2 korte geluidssignalen en het knipperen van het controelampje van het drogen.

• Schakel de machineuit door op knop "A" te drukken.
• Doe de waterkraan zich.
• Wacht enkele这段时间 voordat u het vaatwerk eruit haalt: als u even wacht, met de stoom worden ze beter droog.
  Maak eerst de onderste korf leeg.

Als u de deur van de vaatwasser open doet terwijl het programma bezig is of net geeindigd要去 u oppassen voor de hete stoom die eruit kommt!

Programmaoverzicht

Met het wassen in een vaatwasser is hygiène en veilig schoonwassen gegardeerd.

Programma	Aanwijzingen voorprogramma keuze	Beschrijving van de cycle	Wasmiddelvoorwassenen wassen	Glansmiddel	Duur van hetprogramma(tolerantie±10%)
1) Normaal afwas	Normaal vuil vaatwerk en pannen. Dagelijkse normale cycle.	Korte was 60°.Koud spoelenWarne spoeling 70°C.Drogen.	27 gr.	*	93'
2) Eco afwas	Programma voor ecologische was met laag energie verbruikgeschicht voor normaal vuil vaatwerk en pannen.	2 koude voorwassenLange was 50°C.Warme spoeling 65°C.Drogen.	3+24 gr.	*	145'
3) Snel-Drogen	Zuinige snelle cycle voor weinig vuilvaatwerk, direct na gebruik.	Korte was met 47°C.Warme spoeling 65°C.Drogen.	20 gr.	*	40'
4) Weken	Voorwassen inafwachting van delading van de volgende maaltijd.	Korte koute was om aankoeken van etensresten te vermijden			12'

Zuinigheidsmaatregelen

• Voor het zuinigste gebruik is het belangrijk de vaatwasser indien möglichk met volle lading te gebruiken. Teneinde een muffe lucht en aankoeken te vermijden kut u het programma "weken" lately lopen..

• Kies het juiste programme: de keuze van het programme hangt af van het soort vaatwerk en hoe vuil het is.

• Voeg de juiste hoeveelheid afwasmiddel toe: als u er teveel in giet krijgt u geen schonere vaat, maar alleen een grotere inbreuk op het milieu.

• Het is Niet nodig het vaatwerk te spoelen voordat u het in de machine laadt.

Onderhoud

Naiedere afwasbeurt

Na iedere afwasbeurt moet u de waterkraan zich draaien en de deur van de machine op een kier latent staan zodate vochtigheid en dus muffe lucht nicht worden vastgehonden.

Stekker uithetstopcontact

Voordat u overgaat tot schoonmaken of onderhoud van de machine要去 u altijd de stekker uit het stopcontact halen: zo loopt u geen gevaar.

Geen oplosmiddelen of schuurmiddelen

De buitenkant van de machine en de deurrubbers worden met een vochtige doek gereinigd, nooit met een oplosmiddel of een schuurmiddel.

Eventuele vlekken op de binnenkant van de machine worden verwijderd met een doek die bevochtigd is met water en een beetje witte azijn of een special Reinigungsmiddel voor vaatwassers.

Als u opvakantie gaat

Wanner u op vakantie gaat raden wij aan een wasprogramma met lege machine te lately lopen, de waterkraan dicht te draaien en de deur op een kier te lately: de deurrubbers gaan zo longer mee en er vormen zich geen onplezierige geuren.

Vervoer

Indien möglichkt moet u de machine rechtop houden; indien dit nicht möglichkt is kunt u hem op+zijn achterkant latent steunen.

De deurrubbers

Etensresten die aan de deurrubbers vast blijven kleven vormen een van de oorzaken van muffe lucht in de machine. Reinig ze regelmatig met een vochtige spons.

Reinigen en special onderhoud

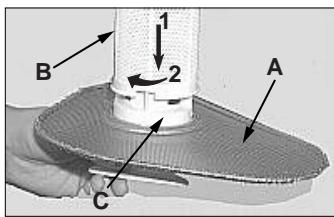

De filter-unit

Voor goede resultaten van de afwas moet de filter-unit worden schoon gemaakt. Het afwaswater worden gereinigd van etensresten en perfect gefilterd weer in circulatie gebracht. Het is waarom noodzakelijk de grootste stukjes die in de beker "C" en in de filter "A" zijn achtergebleven te verwijderen: trek de beker aanijken handvat�<|im_start|>

Eens per maand要去 de hele filter-unit worden gereinigd: de beker C + de halfcirkelvormige filter A + de cilindrische filter B. De filter "B" worden verwijderd door hem gegen de klok in te draaien.

Gebruik bij het reinigen een Niet-metalen borstel.

Zet de onderdelen weer in elkaar (zoals aangegeven in de afbeeling) enplaats de unit in de vaatwasser. Druk hem op+zijn plaats.

De vaatwasser mag Niet zonder filters worden gezruikt. De afwas wordt minder efficien tuitgevoerd als de filters Niet op de juiste wijze in hun behuizing zich geplaatst en de vaatwasser kan eventuele schade oplopen.

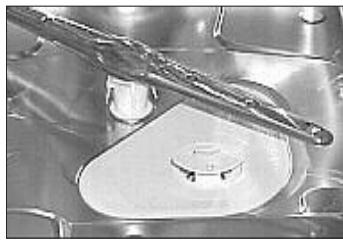

Het reinigen van de sproeiarmen

Het kan gebeuren dat de gaatjes in de sproeiarmen verstopt raken met etensrestjes, controllerer dit regelmatig en kaak ze schoon (zie “Van zicht bij gezien” (intern) bij de letter F - 1).

Reinigen watertoevoerfilter

Reinig regelmatig de watertoevoerfilter (zie afbeelding 2) aan de uitgang van de kraan.

Draai de kraan zich, schroef het uiteinde van de watertoevoerslang eraf, verwijder de filter en reinig hem zorgvuldig onder stromend water. Breng verrolgens de filter weer aan en schroef de slangeer vast.

Zijn er problemen?

Het kan geleuren dat de vaatwasser Niet of nicht goed functioneert. Voordat u er hulp bijhaalt kijken we samen even wat er aan gedaan kan worden: het is möglichk dat u vergeten heeft een knop in te drukken of een handeling uit te voeren die moodzakelijk is voor het functioneren van de machine.

Heeft u gecontroleerd of:

de stekker goed in het stopcontact zit, de stroom Niet is uitgevallen, de deur goed zich is, de startknop op de positie "ON" staat, de waterkraan open staat.

De vaatwasser krijgt geen water

Heeft u gecontroleerd of:

de waterkraan wel open staat en goed is aangesloten aan de slang, uw huiswaterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is. Het vaatwerk worden nicht schoon

Heeft u de juiste dosis afwasmiddel toegevoegd?

Is het programme dat u koos geschikt voor het soort vaatwerk dat is ingeladen?

Zijn de filter en de microfilter schoon?

Zijn de spreoiarmen vrij?

Het water loopt nicht weg

Heeft u gecontroleerd of:

de afvoerslang soms gekneld zit.

Er zitten kalkvlekken of een witte waas op het vaatwerk

Heeft u gecontroleerd of:

de deksel van het zoutreservoir goed zich is geschroefd, de dosering van het glansmiddel goed is afgesteld.

Storingssignalen

Uw vaatwasser is voorzien van een veilighheidssystem dat eventuele storingen kan opsporen. Dergelijkke storingen worden gesignaleerd door een of twee snugperende controelampjes "G".

Nadat u genoteerd heeft welke controelampjes er knipperen, zet u de machine uit en belt u de installer.

Alarm kraan zich

Als u vergeten bent de waterkraan open te draaien, worden dit gedurende enkele minuten met korte geluidssignalen aangegeven. Zet de waterkraan open en u zult zien dat de machine na enkele minuten in werkung treedt. Als u er nicht bij bent als de pieptonen worden geveven, dan worden de machine geblokkeerd en de controleampjes 2 en 3 (wassen en spoelen) gaan snel knipperen. Zet de machine uit met de ON-OFF knop, draai de waterkraan open, wacht ongeveer 20 seconden en zetervoVGens de machine weer aan; het gekozen programma start normal.

Alarm filters verstopt

Als de machine is geblokkeerd en de controleampjes 1 (voorwassen) en 3 knipperen snel (spoelen) betekent dit dat de filter is verstopt met voedselresten. Schakel de machine uit, maak de filter goed schoon en nadat u hem meer op zijnplaats heeft aangebracht zoals aangegeven op blz. 49, schakelt u hemmeer in. Het gekozen programma start normalaal.

Alarm storing aan de elektroklep van de watertoevoer.

Als controelampje 2 (wassen) snel knippert要去 de vaatwasser na een minuut UIT DOEN EN WEER AAN DOEN. Als het alarm aan blijft要去 u eerst de waterkraan zich doen om overstroming te vermijden, cervolgens de stroom afluiuten en dan de installmenter erbij roepen.

Mocht de machine ondanks alle controles nog nicht werkken en de storing blijft bestaan, roept u er dan een bevoegde installateur bij met vermelding van de volgende informatie:

• het soort storing

• de codenummers van het model (Mod....) en het serienummer (S / N) aangegeven op het etiket aan de zichkant van de deur.

Raadpleeg nooit onbevoegde installateurs en weiger nicht-originele onderdelen.

Het installeren

Hetplaatsen

Plaats de machine op de gewenste plek. Hij kan aansluiten aan de keukenkastjes ernaat of aan de muur, met de zijkanten of met de achterkant. Hij is voorzien van watertoevoer- en afvoerslangen die maar links ofaarrecht gericht konnen worden, alaar gelang de installmentie behoefte.

Dit model vaatwasser kan onder een aanrecht worden geplaatst en is voorzien van een bijgeleverde montage-kit met instructieblaadje.

Waterpas stellen

Als de machine geplaatst is=kunt u indien nodig de hoogte ervan regelen en hem waterpas stellen door aan de stelschroeven te draaien; hij mag in ieder geval nicht meer dan 2^ hellen. Een goede horizontally positie zorgt voor het goed functioneren van de machine.

Koudwateraansluiting

De aansluiting aan de waterleiding mag uitsluitend wordenuitgevoerd met de aanvoerbuis die bij het apparaat isbijgeleverd; gebruik geen ander soort buis. Als onderdelen

moeten worden verrangen
mogen alleen originele
onderdelen worden gezruikt.

Sluit de aanvoerbuis aan een koudwaterkraan aan met een schroefdraad van 3 / 4 gas en het bijgeleverde filtertje ertussen, en schroef hem goed vast aan de kraan. (zie afb.2).

Als de waterleidingsbuizen nieuw zijn of langearend Niet

gebruikt, dan moet u voordat u de machine aansluit eerst de kraan lately lopen totdat het water helder en zonder vuiltjes is. Anders bestaat het risico dat de watertoevoer verstopt raakt met schade aan de machine.

Warmwateraansluiting

De machine kan worden aangesloten aan de warmwaterkraan (centrale verwarming) als deze nicht warmer is dan 60^ .

In dit geval worden de wastijd met 15 minutes verkort en is het resultaat een beetje minder.

De warmwateraansluiting moet worden uitgevoerd op bezelfde wijze als de koudwateraansluiting.

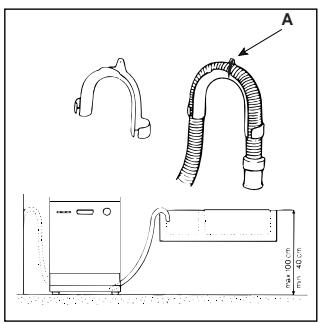

Aansluiting afvoerslang

Steek de buis in een afvoerleiding met een minimum doorsnee van 4cm. of hang hem in de gootsteen. Vermijd knellingen of scherpe bochten. Het is handig de bijgeleverde speciale plastic elleboog (zie afbeelding) te gebruiken. Het deel van de buis dat is aangegeven met de letter A moet zich op een hoogte:tussen 40 en 100 cm bevinden.

De buis mag Niet onder water liggen.

Belangrijk: de speciale plastic elleboog要去 stavig aan de muur worden bevestigd om te vermiijden dat de afvoerslang beweegt en het water buiten de afvoer loost.

Elektrische aansluiting

Stek de stekker in een goed geaard stopcontact ( het aarden is een veiligheidsgarantie die door de wet is voorgeschreveen) nadat u hebft gecontrolerd of het voltage en de freiertie van uw net kloppen met de gegevens op het typeplaatje aan de binnenkant van de deur; controllerer ook eerst het maximum vermogen van uw net en de machine, aangegeven op het typeplaatje. Als de stekker Niet in het stopcontact past verrangt u de stekker, zo hoeft u geen adapters of dubbelstekkers te gebruiken, die oververhitting en schroeien konnen veroorzaken.

Bij eventuele beschadigd raken van de voedingskabel要去 u zich voor het verrangen hiervan uitsluitend wenden tot een bevoegde installmenteur.
