MANUAL DE USUARIO BHG112SS BAUMATIC

PLACA DE COCCIÓN ELECTROGAS FILOTOP TOUCH

ES

Instalación - Uso - Mantenimiento [51-62]

MESAS DE ENCASTRAR ELECTROGÁS FILOTOP TOUCH

PT

le agradecemos mucho y le felicitamos por su elección.

Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo tanto le rogamos lea y respete las fáciles instrucciones que le permitirán llegar a resultados excelentes desde la primera utilización.

Con este moderno aparato le expresamos nuestras mejores felicitaciones.

EL CONSTRUCTOR

Indice

Instrucciones para el usuario

Instalación, 52

Utilización, 52

Mantenimiento, 55

Instrucciones para el instalador

Instalación, 56

Conexión gas, 59

Conexión eléctrica, 59

Características utilizadores, 62

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DAÑOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

NO PUEDEN UTILIZAR EL APARATO PERSONAS (INCLUIDOS NIÑOS) CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, NI PERSONAS QUE NO DISPONGAN DE LA

I Italiano

GB English

FR Français

DE Deutsch

ES Español

PT Português

EXPERIENCIA Y DE LOS CONOCIMIENTOS NECESARIOS, A MENOS QUE ESTÉN BAJO LA SUPERVISIÓN DE UNA PERSONA RESPONSABLE DE SU SEGURIDAD O HAYAN RECIBIDO LAS INSTRUCCIONES NECESARIAS SOBRE LA UTILIZACIÓN DEL APARATO. LOS NIÑOS TIENEN QUE ESTAR CONTROLADOS PARA ASEGURARSE DE QUE NO JUEGAN CON EL APARATO.

Instrucciones para el usuario

Instalación

Todas las operaciones relativas a la instalación (conexión eléctrica, conexión de gas, adaptación al tipo de gas, regulaciones correspondientes, etc.) tienen que ser efectuadas por personal cualificado según las normas vigentes. Para las instrucciones específicas véase la parte reservada al instalador.

Utilización

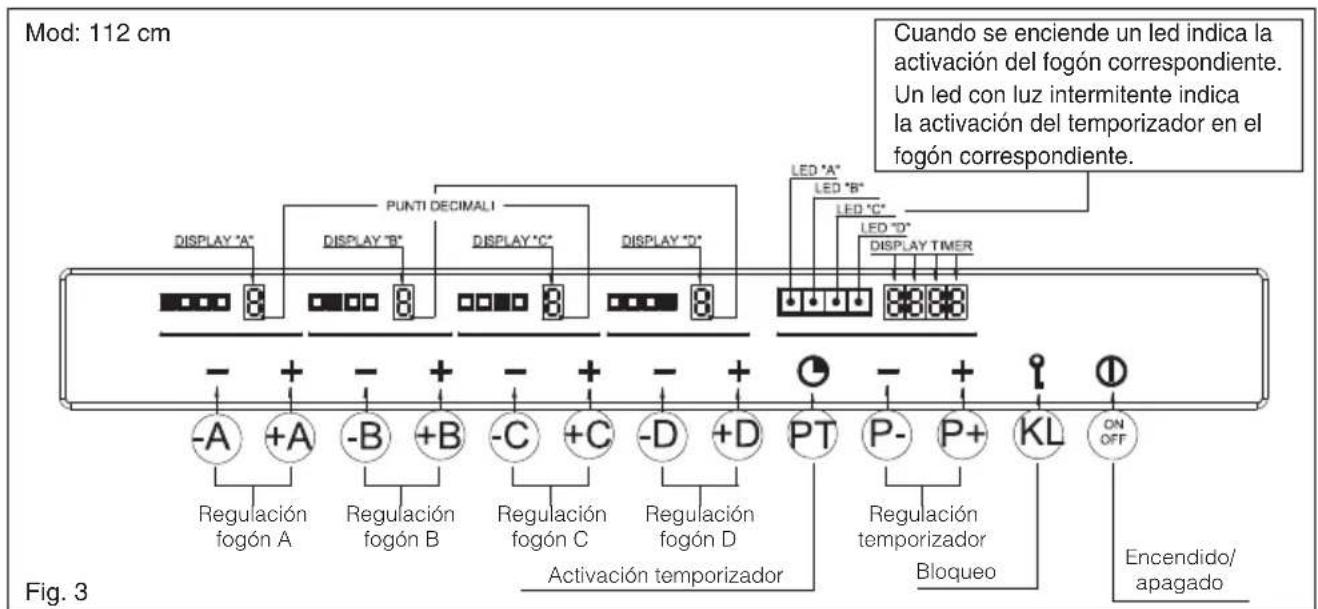

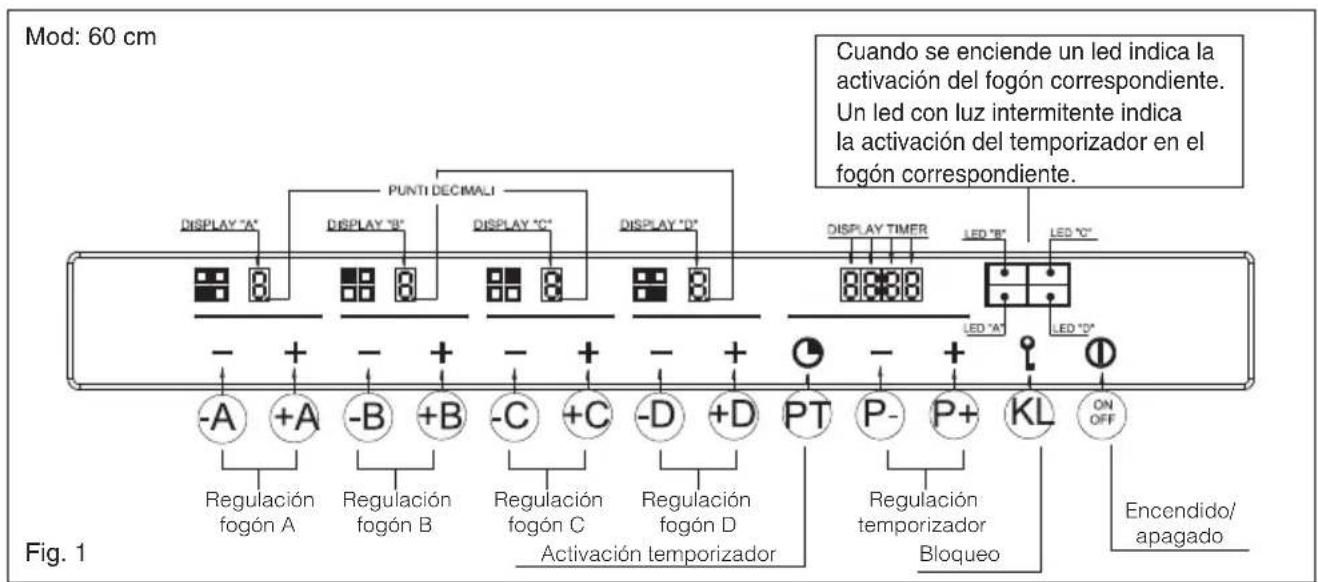

Modalidad standby (Fig. 1-2-3)

Después de haber alimentado el dispositivo, se llevará a cabo un breve autodiagnóstico y una calibración del panel táctil (todos los display y los led permanecen encendidos durante algunos segundos). Al final el display quedará completamente apagado. En esta modalidad será posible encender el dispositivo sólo pulsando la tecla ON/OFF.

Encender la placa de cocción

Para encender el dispositivo es necesario pulsar de forma continua la tecla ON/OFF durante por lo menos 2 segundos. El dispositivo se encenderá y los display que corresponden a los quemadores visualizarán el nivel cero que corresponde al estado de quemadores apagados.

Encender un quemador

Para encender un quemador pulse las correspondientes teclas + y - en el panel de mandos. La pulsación de las teclas tiene que efectuarse de forma simultánea y continua durante por lo menos 1 segundo. Cuando se enciende el quemador el nivel de caudal del quemador se configura al caudal medio y el correspondiente display indicará el nivel 3.

Cada quemador para el que no se ha programado el correspondiente temporizador, se apaga de forma automática tras 4 horas de funcionamiento continuo.

El encendido del quemador se señala también mediante el correspondiente led que se encuentra cerca del display temporizador y que permanecerá activo durante todo el tiempo que el quemador permanezca encendido.

Regulación del nivel de llama de un quemador

Con el quemador encendido, para aumentar el nivel de caudal es necesario pulsar la tecla +, viceversa para disminuir el nivel de capacidad, es necesario pulsar la tecla - . Para obtener una variación continua del nivel de caudal, es suficiente mantener pulsada la tecla + o - y soltarla en el nivel deseado. El nivel de caudal puede variar de 1 a 5.

Apagar un quemador

Para obtener el apagado de un quemador es necesario pulsar de forma contemporánea las respectivas teclas + y - durante un breve instante.

Apagar todos los quemadores

Para obtener el apagado simultáneo de todos los quemadores es suficiente pulsar brevemente la tecla ON/OFF, de esta forma el dispositivo se situará en condición de standby.

Programar el tiempo de apagado de un quemador

Con el dispositivo es posible configurar de forma independiente para cada uno de los quemadores, un tiempo más allá del cual el quemador se apaga de forma automática.

Para configurar la programación del temporizador de un quemador es necesario pulsar la tecla PT. En la parte del panel de mandos, donde se encuentra representada la posición de cada quemador con un led, el indicador del quemador A (Led-A) se encenderá para señalar que el quemador A está seleccionado actualmente para la programación. Con las teclas P+ y P- es posible seleccionar el quemador a temporizar. El quemador seleccionado se localiza por el encendido del correspondiente indicador en modalidad luz intermitente. El display temporizador llevará la indicación 0.00 para señalar que el temporizador correspondiente al quemador seleccionado no está activo. Para configurar la programación del tiempo de apagado del quemador seleccionado, pulse de nuevo la tecla PT; el display del temporizador indicará 0.00. El número que parpadea a la izquierda del punto indica las horas, los de la derecha los minutos. Pulsando las teclas P+ o P- es posible aumentar o disminuir el número de horas de funcionamiento de 0 a 9. Manteniendo pulsadas las teclas P+ o P- la variación del número de horas de produce de forma continua.

Para especificar el número de los minutos, pulse de nuevo la tecla PT. Se activa el parpadeo de los números situados a la derecha del punto separador. Para configurar los minutos efectúe lo mismo indicado para las horas.

Durante la programación del tiempo es posible poner a cero en todo momento la configuración corriente pulsando juntas las teclas P+ y P-. Un tiempo igual a cero desactiva el temporizador del quemador. Para confirmar el tiempo visualizado en el display es necesario pulsar la tecla PT. Se quedan encendidos de forma intermitente sólo los señaladores de los quemadores que tienen el temporizador activo.

Pulsando la tecla PT es posible volver a la modalidad de programación de los temporizadores para visualizar el tiempo restante antes del apagado o para modificar las configuraciones corrientes. Si durante la programación no se pulsa ninguna tecla durante un periodo superior

a los 10 segundos, el procedimiento de configuración se interrumpe de forma automática y se vuelve a la visualización principal. Eventuales configuraciones durante la modificación en el quemador seleccionado no se pierden y el correspondiente temporizador resultará activo.

El temporizador se puede programar tanto con el quemador apagado como con el quemador encendido, y el cómputo empezará justo después de la confirmación del tiempo configurado. Al terminar la cuenta, el quemador temporizado se apaga y de forma contemporánea se emite una secuencia de impulsos sonoros durante 30 segundos. Esta secuencia se puede interrumpir seleccionando la tecla PT.

El hecho que el usuario apague un quemador determina la desactivación del correspondiente temporizador.

Regular el reloj

Tras una interrupción de alimentación será necesario configurar la hora visualizada por el reloj interior del dispositivo.

Para regular el reloj es necesario pulsar de forma contemporánea las teclas PT, P- y P+ durante por lo menos 3 segundos.

El número que parpadea a la izquierda del punto indica las horas, los de la derecha los minutos. Pulsando las teclas P+ o P- es posible aumentar o disminuir las horas, y manteniendo pulsadas las teclas P+ o P- la variación del número de horas se produce de forma continua.

Para regular los minutos pulse de nuevo la tecla PT. Se activará el parpadeo de los números a la derecha del punto separador y luego para variar los minutos efectúe lo mismo que se indica para las horas.

Pulsando la tecla PT se memoriza el horario configurado.

Desbloquear quemador

Los quemadores en estado de bloqueo disponen del correspondiente display que visualiza el carácter "b". El desbloqueo se activa pulsando juntas las teclas - del quemador A y la tecla KL de forma continua durante por lo menos 2 segundos. Al final del desbloqueo los quemadores se sitúan de nuevo en el nivel 0, listos para ser encendidos otra vez.

N.B: si se repite el procedimiento de desbloqueo 5 veces consecutivas en un periodo de 15 minutos, el dispositivo visualizará FT06 y no aceptará ninguna solicitud de desbloqueo durante los siguientes 15 minutos.

Bloquear el teclado

Se activa pulsando la tecla KL durante por lo menos 2 segundos. Todos los niveles de los quemadores permanecerán en el nivel actual. El estado del teclado bloqueado se manifiesta con el encendido de los puntos decimales en los display del nivel de caudal de cada quemador. Durante el bloqueo del teclado ya no es posible variar los niveles de los quemadores o cambiar las configuraciones del temporizador, pero es posible en cualquier caso apagar la placa de cocción pulsando la tecla ON/OFF.

No es posible desbloquear un quemador bloqueado mientras el bloqueo del teclado está activo. Por lo tanto, será necesario desbloquear el teclado antes de efectuar el procedimiento de desbloqueo de los quemadores.

Desbloquear el teclado

El teclado se desbloquea pulsando la tecla KL y la tecla + del quemador A durante por lo menos 2 segundos. El desbloqueo del teclado se manifiesta con el apagado de los puntos en los display del nivel llama.

Calor restante

Cuando se apaga un fogón, en el display correspondiente aparece una "H" para señalar en ese quemador la presencia de una temperatura todavía elevada, también el correspondiente led cerca del display del temporizador permanece encendido.

El símbolo "H" y el led se apagan sucesivamente cuando la temperatura del correspondiente quemador se ha reducido.

Cocciones especiales lentas (Duty cycle)

Esta función permite encender y apagar un quemador cualquiera de la placa de cocción según la secuencia que aparece en la tabla.

NIVEL CONFIGURADO	1 2 3 4 5
TIEMPO DE APAGADO	10 Sec.	20 Sec.	30 Sec.	40 Sec.	50 Sec.
TIEMPO DE ENCENDIDO	50 Sec.	40 Sec.	30 Sec.	20 Sec.	10 Sec.

La función se activa pulsando de forma contemporánea la tecla + del fogón en el que se quiere aplicar, y la tecla PT (el quemador interesado tiene que estar apagado cuando se activa la función).

El quemador se enciende a nivel 3 y en ese momento se puede configurar, accionando las teclas + y -, el nivel al cual aplicar la función.

Si por ejemplo se configura el valor a nivel 1, el quemador permanecerá encendido durante 50 segundos, luego se apagará durante 10 segundos y luego repetirá este ciclo hasta que el usuario apague el quemador.

Si el usuario no interviene, se apaga de forma automática tras 60 minutos. Cuando está activa esta función, el display del fogón en el que está activa parpadea.

N.B.:

• Ze aconseja utilicen sartenes de diámetro apto a los quemadores evitando que la llama al máximo salga del fondo de las mismas
• no dejar ollas vacías con el fuego encendido Al final de la cocción se aconseja cierren el grifo principal del tubo y/o de la bombona.

GAS

Antes de cualquier er operación desconectar eléctricamente el aparato. Para una mayor duración del aparato es indispensable efectuar periódicamente una cuidadosa limpieza general teniendo en cuenta lo siguiente:

• las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos idóneos (que se pueden encontrar a la venta) no abrasivos ni corrosivos. Eviten productos a base de cloro (lejía de algas, ecc.);
• eviten dejar sobre el tablero de trabajo ácidas o alcalinas (vinagre, sal, zumo de limón, ecc.);
• los rompellamas y las tapaderas (partes del quemador) tienen que ser lavados a menudo con agua muy caliente y detergente teniendo el cuidado de quitar toda incrustación, tienen que ser secados cuidadosamente, y hay que controlar que ninguno de los agujeros de los rompellamas esté obturado, ni siquiera parcialmente;

Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.

NO UTILIZAR LIMPIADORES A VAPOR

substancias

movibles

Instruccionespara el instalador

Instalación

Este aparato no tiene un dispositivo de descarga de los productos de la combustión. Se aconseja instalarlo en locales suficientemente aireados según las disposiciones de ley vigentes. La cantidad de aire necesaria a la combustión no tiene que ser menos que 2.0 m³/h por cada kW de potencia instalado. Véase tabla potencias quemadores.

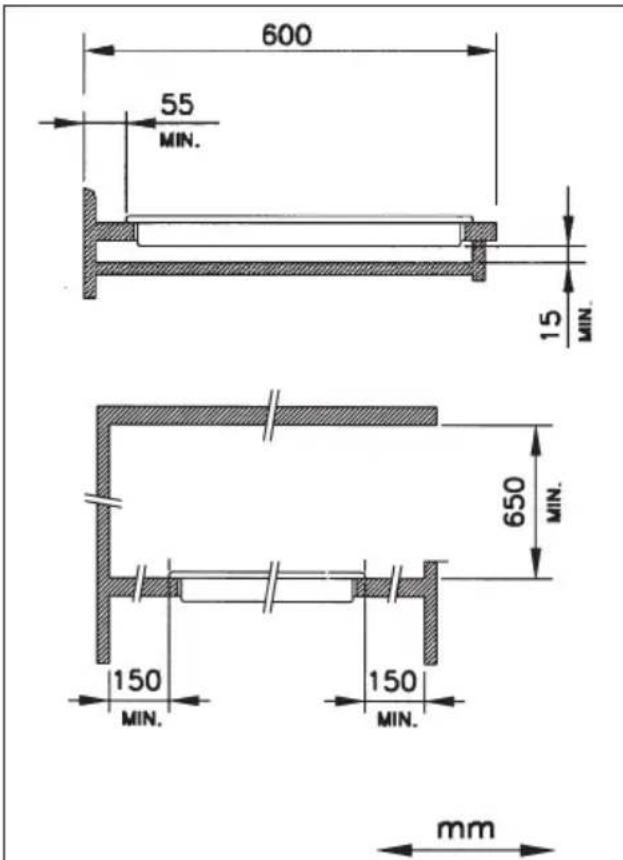

Colocación (Fig. 5)

El aparato está preparado para ser empotrado en una mesa de trabajo tal como se ilustra en la figura correspondiente.

Antes de introducir la placa de cocción es necesario preparar la guarnición de estanqueidad ✗ en todo el perímetro de la perforación del empotrado.

Las medidas de empotrado aparecen en las figuras 6-7-8-9.

Para los modelos Filotop es necesario efectuar una reducción en altura en la zona perimetral del orificio de empotrado de 1,5 mm de profundidad.

Para los modelos Semifilotop este fresado no de tiene que efectuar.

La instalación se puede realizar sobre materiales distintos como acero, mármol, conglomerados, sintéticos, madera y madera revestida con laminados de plástico, siempre que sean resistentes a una temperatura de 90°C.

Debajo del panel se tiene que instalar un panel de madera u otro material aislante, colocado a una distancia mínima de 15 mm del envase de la placa.

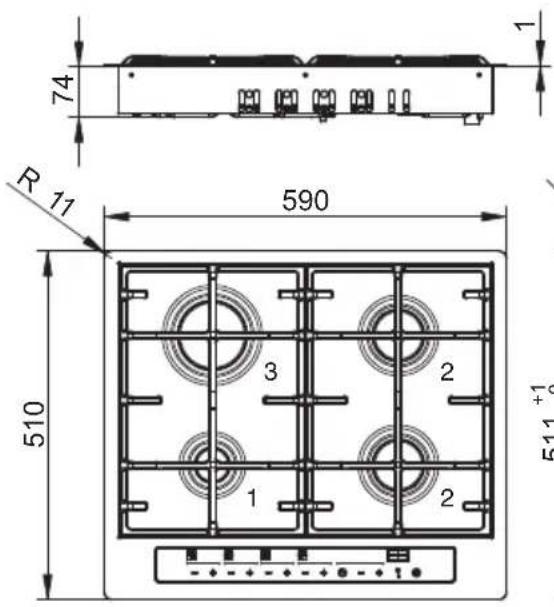

Fig. 5

Mod: 60 cm

1 - AUXILIAR
2 - SEMIRÁPIDO
3 - RÁPIDO

N.B. Para la versión Semifilotop la reducción en altura de 1,5 mm no es necesaria.

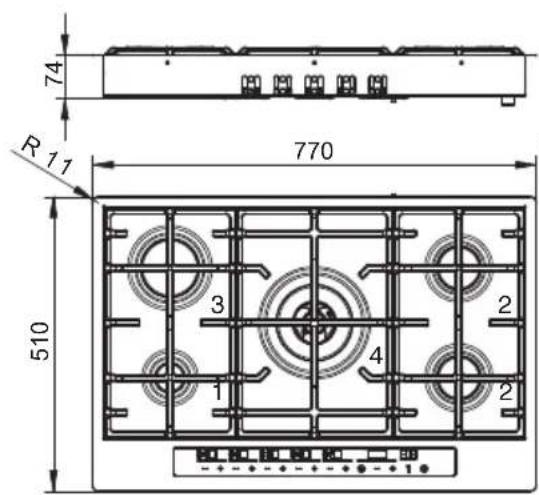

Fig. 6
Mod: 77 cm

1 - AUXILIAR
2 - SEMIRAPIDO
3 - RÁPIDO
4 - TRIPLE CORONA

N.B. Para la versión Semifilotop la reducción en altura de 1,5 mm no es necesaria.

Fig. 7

Mod: 90 cm

1 - AUXILIAR
2 - SEMIRÁPIDO
3 - RÁPIDO
4 - TRIPLE CORONA

Fig. 8

N.B. Para la versión Semifilotop la reducción en altura de 1,5 mm no es necesaria.

Mod: 112 cm

1 - AUXILIAR
2 - SEMIRÁPIDO
3 - RÁPIDO
4 - TRIPLE CORONA

N.B. Para la versión Semifilotop la reducción en altura de 1,5 mm no es necesaria.

Fig. 9

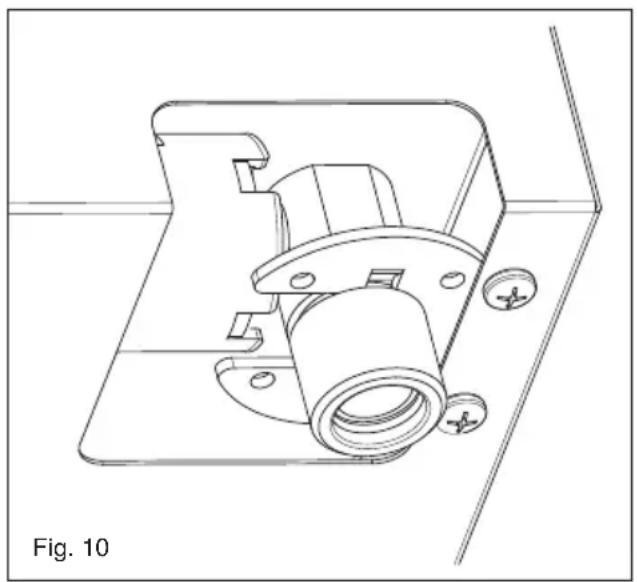

Conexión gas (Fig. 10)

La conexión a la bombona o a la instalación tiene que efectuarla personal cualificado y cumpliendo con las normas UNI-CIG 7129 y 7131 en vigor y sucesivas actualizaciones verificando previamente que el equipo esté preparado para el tipo de gas disponible. En caso contrario véase: "Adaptación a un tipo de gas distinto". Comprobar también que la presión de alimentación se encuentre en los valores que aparecen en la tabla: "Características usuarios".

Conexión metálica rígida/semirígida

Efectuar la conexión con racores y tubos metálicos (también flexibles) para evitar provocar esfuerzos en los dispositivos internos del aparato.

N.B. - Al final de la instalación será necesario controlar, con una solución jabonosa, la perfecta estanqueidad de todo el sistema de enlace.

Nota importante: efectuar la conexión exclusivamente con racores y tubos metálicos (tubo flexible de acero de pared continua o con tubo rígido de cobre o acero) y de forma que sea posible inspeccionarlos en toda su longitud.

Conexión eléctrica (Fig. 11)

El instalador tiene que ser cualificado y es responsable tanto de la correcta conexión eléctrica como del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión eléctrica comprobar que: - las características de la instalación satisfagan cunato indicado en la placa matrícula colocada sobre el

fondo de la superficie de cocción; - que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. La puesta a tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o el relativo enchufe utilizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50°C a la temperatura ambiente. Para la conexión directa a la red es necesario interponer un interruptor omnipolar dimensionado para la carga de placa que asegure la desconexión de la red con una distancia de apertura de losc ontactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III de conformidad con las reglas de instalación (el cable de tierra amarillo/verde no debe estar interrumpido). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado.

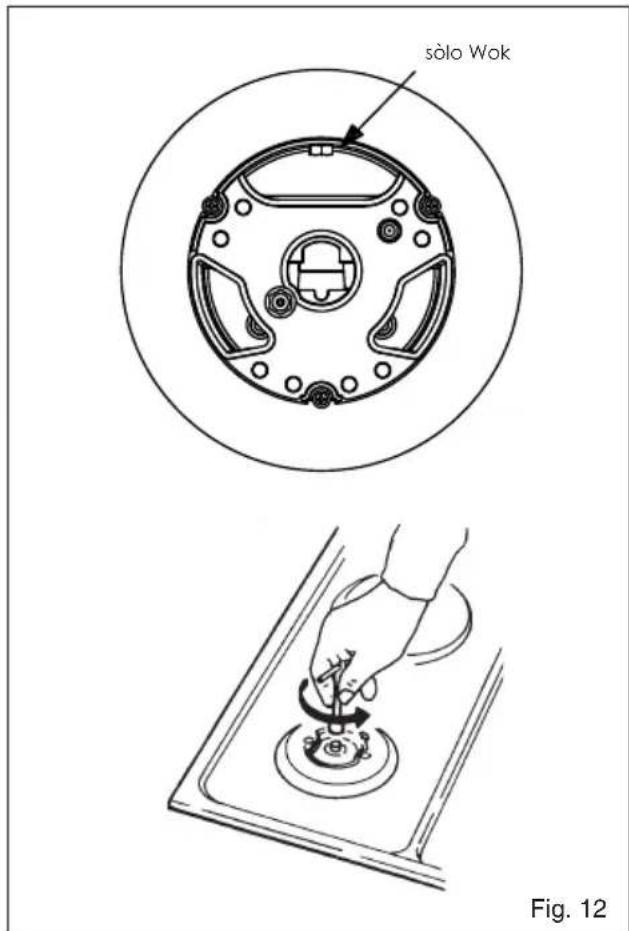

Adaptación a un tipo diferente de gas (Fig. 12)

Si el aparato estuviera preparado para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:

- la sustitución de los inyectores (Fig. 12) con correspondientes al tipo de gas a utilizar (véase tabla "Características utilizadores").

Procedimiento de regulación del caudal mínimo de los quemadores

El procedimiento para la adquisición de los mínimos permite al operador modificar el caudal mínimo predefinido, adaptando cada quemador a las características de la red de distribución de gas a la que la placa de cocción está conectada.

El procedimiento se activa pulsando las Teclas + y - del quemador A junto con las teclas + y - del quemador D de forma continua durante 3 segundos, con los quemadores todos apagados para un modelo de 4 fogones, mientras para un modelo de 5 fogones se pulsan las teclas + y - del quemador A junto con las teclas + y - del quemador E.

La activación del procedimiento de regulación se señala en el display con el mensaje "MIN". Ahora es posible seleccionar el quemador que se tiene que regular accionando las teclas P+ y P-, después de la confirmación con la tecla PT, el quemador seleccionado se encenderá al mínimo y será posible aumentar o disminuir el caudal al nivel mínimo accionando respectivamente las teclas + y - del quemador. Durante el procedimiento de regulación los display de nivel llama llevarán la indicación - si el mínimo configurado corresponde con la configuración de fábrica, y la indicación cambiará en ^ o v de forma intermitente indicando respectivamente un caudal superior o inferior respecto al predefinido.

Para confirmar el caudal mínimo deseado, es necesario pulsar la tecla PT. El mensaje "MIN" permanecerá presente y ninguno de los led parpadeará, por lo tanto ahora será posible pulsar la tecla PT para salir del procedimiento, o pulsar las teclas P+ o P- para seleccionar otro quemador y configurar el caudal mínimo. Por lo tanto, el dispositivo adquiere los niveles di caudal mínimo y los memoriza; se utilizarán en el uso normal de la placa de cocción.

Selección del tipo de gas combustible

Es posible configurar la placa de cocción para el funcionamiento con distintos tipos de gas (véase tabla 1). Para activar el procedimiento de selección del gas combustible utilizado es necesario que la placa de cocción esté en función y con todos los quemadores apagados. Es suficiente pulsar juntas las teclas "-" del quemador A, "-" del quemador B y la tecla B- durante por lo menos 2 segundos. El inicio del procedimiento de selección del tipo de gas combustible se manifiesta con el apagado de los display de nivel de los quemadores y con la aparición en los display del temporizador del mensaje "2020", "3029", "2525" o "2010", según la configuración actualmente en uso. Es posible escoger la configuración deseada utilizando las teclas P+ y P-. Para terminar el procedimiento el operador tiene que pulsar la tecla PT.

La activación de esta función comporta la eliminación de eventuales tiempos de apagado programados para los quemadores.

Autodiagnóstico electrónico

Las tarjetas electrónicas efectúan un control continuo del propio estado. Si se verificaran eventuales problemas hardware o averías en el interior de la tarjeta capaces de perjudicar la seguridad del usuario final, el dispositivo se situaría en un estado "seguro" en el que las electroválvulas se apagan y en los display aparece una codificación referente al tipo de avería.

Advertencias para el correcto funcionamiento del circuito de detección de llama integrado en el equipo

El presente dispositivo se puede utilizar en redes eléctricas a 230V y fase a neutro, con neutro conectado a tierra.

En redes eléctricas distintas el dispositivo se tiene que adaptar.

Error visualizado	Tipo anomalía Posible	causa Posible solución
B	Un único quemador en bloqueo	Falta el gas	Restablecer el gas y efectuar la operación de desbloqueo de los quemadores
		Electrodo de ionización sucio o no a contacto con la llama	Limpiar o reposicionar el electrodo y efectuar la operación de desbloqueo de los quemadores
		Ausencia de conexión a tierra del dispositivo	Controlar los cableados y efectuar la operación de desbloqueo de los quemadores
F	Llama parásita / anomalía circuito detección llama en el quemador	Erróneo cableado electrodos de ionización Controlar los cableados
		Avería en el circuito Sustituir el dispositivo
Flt00	Anomalía circuito control válvula principal	Avería en el circuito Sustituir el dispositivo
Flt01	Anomalía circuito tensión de referencia	Avería en el circuito Sustituir el dispositivo
Flt02 Anomalía circuito watchdog Avería en el circuito Sustituir el dispositivo
Flt03	Anomalía puertas microcontrolador	Avería en el circuito Sustituir el dispositivo
Flt04 Anomalía Eeprom Avería en el circuito Sustituir el dispositivo
Flt05	Anomalía circuito pilotaje válvulas	Avería en el circuito Sustituir el dispositivo
Flt06	Superación del límite máximo de 5 desbloqueos en 15 minutos	Se ha efectuado la operación de desbloqueo de los quemadores más de 5 veces en 15 minutos	Esperar 15 minutos y luego efectuar la operación de desbloqueo de los quemadores
Flt08	Anomalía en el circuito de alimentación	Avería en el circuito Sustituir el dispositivo
Flt09	Anomalía genérica	Se ha sacado tensión al dispositivo cuando previamente se ha comprobado otro tipo de avería	Efectuar la operación de desbloqueo de los quemadores
	Anomalía resonador Avería en el circuito Sustituir el dispositivo
Flt0A	Todos los quemadores en estado de bloqueo	Falta el gas	Restablecer el gas y efectuar la operación de desbloqueo de los quemadores
		Electrodos de ionización sucios o no a contacto con la llama	Limpiar o reposicionar los electrodos y efectuar la operación de desbloqueo de los quemadores
		Ausencia de conexión a tierra del dispositivo	Controlar los cableados y efectuar la operación de desbloqueo de los quemadores
		Pérdida de gas de una válvula que ha provocado el encendido indeseado de un segundo quemador durante el encendido del primero. La presencia de llama en el segundo quemador durante más de 10 segundos provoca este tipo de anomalía.	Sustituir la válvula defectuosa
Flt0[	Errores de comunicación en la lógica de control	Avería en el circuito Sustituir el dispositivo
Flt0E Error	en el control del teclado	Una deformación mecánica podría haber comprometido el apoyo del teclado en el vidrio	Esperar durante algunos segundos la recalibración del teclado, si el error persiste sacar y dar de nuevo tensión y si el error se encuentra todavía presente sustituir el dispositivo

CARACTERISTICAS UTILIZADORES
QUEMADORES DE GAS
ALIMENTACION TIPO PRESION mbar NORM.	QUEMADOR	∅ INYECTORES 1/100	CAPACIDAD TÉRMICA	CONSUMPTION
Gas natural G20 20	rápido 129 3000 286semiràpido 101 1750 167auxiliar 77 1000 95corona 3 150 4000 381			l/h
Gas licuefacto G30/G31 28-30/37	rápido 87 3000 218semiràpido 66 1750 127auxiliar 50 1000 73corona 3 102 4000 291			g/h
Gas natural G25 25	rápido 132 3000 332semiràpido 102 1750 194auxiliar 80 1000 111corona 3 160 4000 443			l/h
G20 10	rápido 155 3000 286semiràpido 117 1750 167auxiliar 92 1000 95corona 3 180 4000 381			l/h

Ex.mo. Sr. Cliente,

Conexão eléctrica, 71

Características das pecas a utilizar, 74

ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DE TIPO DOMÉSTICA. O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES NO CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS DERIVADOS DE UMA INSTALAÇÃO INCORRECTA OU DE USO IMPRÓPRIO, ERRÓNEO OU ABSURDO.

OAPARELhONÃO DEVESERUSADOPORPESSOAS (INCLUSIVE CRIANÇAS) COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU

POR PESSOAS QUE NÃO TENHAM EXPERIÊNCIAS NEM CONHECIMENTO NECESSÁRIO A NÃO SER QUE SEJAM SUPERVISIONADAS E INSTRUÍDAS, SOBRE O USO DO APARELHO, POR UMA PESSOA RESPONSÁVEL PELA SEGURANÇA DAS MESMAS. AS CRIANÇAS DEVEM SER CONTROLADAS PARA CONTROLADAS PARA SE TER CERTEZA DE QUE NÃO BRINQUEM COM O APARELhO.

Conexão eléctrica (Fig. 11)
