Q25 - Teclado midi ALESIS - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Q25 ALESIS

GUÍA DE INICIO RÁPIDO

ESPAÑOL (6 - 8)

GUIDE D'UTILISATION RAPIDE

FRANÇAIS (9 - 11)

GUIDA RAPIDA

ITALIANO (12 - 14)

KURZANLEITUNG

DEUTSCH (15 - 17)

INTRODUCTION

Este Manual de inicio rápido tiene la finalidad de brindarle una breve descripción general de la funcionalidad y las características del Q25. Encontrará en el mismo instrucciones sobre cómo conectar el Q25 y cómo usar sus características básicas. ¡Que lo disfrute!

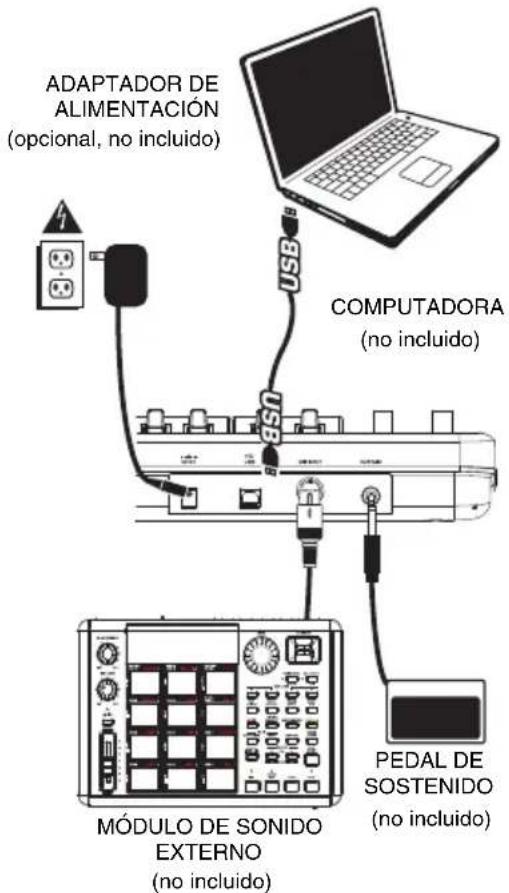

DIAGRAMA DE CONEXIÓN

Consulte el siguiente escenario para conectar el Q25.

1. Conecte un cable USB de su computadora al Q25. La unidad se alimenta por la conexión USB. Como alternativa, si no desea usar una computadora en su configuración o desea alimentar el Q25 externamente, enchufe un adaptador de alimentación de 9 V CC, 500 mA, centro postigo, diámetro 5.46mm (no incluido).
2. Si desea usar un módulo de sonido externo, conecte un cable MIDI de 5 pines desde MIDI OUT (Salida MIDI) del Q25 a la ENTRADA MIDI del dispositivo externo.

ADAPTADOR DE ALIMENTACIÓN (opcional, no incluido) COMPUTADORA (no incluido) MÓDULO DE SONIDO EXTERNO (no incluido) PEDAL DE SOSTENIDO (no incluido)

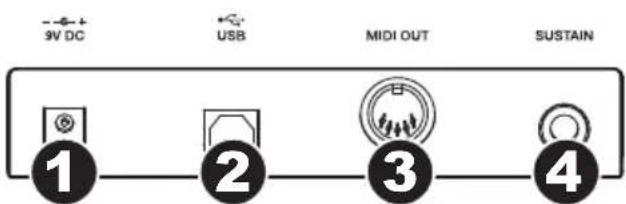

VISTA DEL PANEL TRASERO

1. ENTRADA DEL ADAPTADOR DE ALIMENTACIÓN DE CC – Para enchufar un adaptador de alimentación de 9 V CC, 500 mA, centro postigo, diámetro 5.46mm (vendido por separado) si no desea alimentar el Q25 a través de la conexión USB.

2. CONEXIÓN USB - Enchufe un cable USB estándar en este conector y en el puerto USB de su computadora. El puerto USB de la computadora proporciona alimentación eléctrica al Q25. Esta conexión se usa para enviar y recibir datos MIDI hacia y desde la computadora y se puede usar también para enviar datos MIDI desde la computadora a un dispositivo conectado al puerto MIDI OUT (Salida MIDI) del Q25.

3. SALIDA MIDI – Use un cable MIDI estándar de cinco pines (vendido por separado) para conectar este jack a la ENTRADA MIDI de un dispositivo externo.
4. ENTRADA DE PEDAL DE SOSTENIDO – Conecte un pedal de sostenido TS de 1/4" (vendido por separado) a esta entrada.

9V DC USB MIDI OUT SUSTAIN ① ② ③ ④

VISTA DEL PANEL SUPERIOR

1. TECLADO - EI TECLADO

funciona como un teclado de piano electrónico normal durante la interpretación pero se puede usar también para ajustar parámetros MIDI y mandar mensajes MIDI. Los rótulos que están arriba de las teclas indican sus funciones. Las teclas numeradas permiten introducir valores para los parámetros. Pulse las teclas Cancel o Enter para cancelar o confirmar su selección, respectivamente. Para más información, consulte CÓMO SELECCIONAR Y EDITAR COMANDOS MIDI.

ALESIS Q25 USER/KEYBOARD CONTROLLER 4 6 5 6 2 3 1

1. RUEDA DE INFLEXIÓN DE PITCH – Transmite información de inflexión de pitch MIDI para elevar o bajar el pitch de una nota temporalmente.
2. RUEDA DE MODULACIÓN – Esta rueda se puede usar para transmitir datos continuos del controlador (CC #1 o profundidad de modulación).
3. CURSOR DE ENTRADA DE DATOS – Este cursor permite enviar mensajes MIDI correspondientes al parámetro seleccionado en ese momento desde el TECLADO (por ej., REVERB DEPTH (Profundidad de reverberación), VOLUME (Volumen), etc.). Es posible seleccionar un parámetro pulsando MIDI / SELECT (MIDI / Selección) y luego la tecla correspondiente del TECLADO.
4. MIDI / SELECCIÓN – Pulsando este botón, es posible ajustar parámetros MIDI y enviar mensajes MIDI pulsando las teclas rotuladas del TECLADO. Para más información, consulte CÓMO SELECCIONAR Y EDITAR COMANDOS MIDI.
5. OCTAVA ARRIBA / ABAJO – Estos botones se pueden usar para desplazar la gama del teclado hacia arriba y abajo.

COMO SELECCIONAR Y EDITAR COMANDOS MIDI

El botón MIDI / SELECT y las teclas del TECLADO permiten ajustar parámetros MIDI y enviar mensajes e información MIDI precisos rápida y fácilmente:

1. Pulse MIDI / SELECT.
2. Pulse la tecla del TECLADO cuyo parámetro MIDI (impreso arriba de la tecla) desea ajustar o enviar.
3. Introduzca un valor con las teclas numeradas del TECLADO.
4. Pulse la tecla Enter o Cancel del TECLADO para confirmar o cancelar su elección, respectivamente.
5. Pulse MIDI / SELECT si el botón está iluminado.

VELOCIDAD – Pulse esta tecla para configurar el CURSOR DATA ENTRY para ajustar la velocidad de nota. Al aumentar este valor se incrementa el valor de velocidad MIDI generado por una pulsación ligera de la tecla.

POST-PULSACIÓN – Pulse esta tecla para configurar el CURSOR DATA ENTRY (Entrada de datos) para enviar información de post-pulsación (también llamada a veces "presión del canal").

PROFUNDIDAD DE REVERBERACIÓN – Pulse esta tecla para configurar el CURSOR DATA ENTRY a CC #91 (Nivel de envío de reverberación). El valor predeterminado de este parámetro es 64.

VOLUMEN – Pulse esta tecla para configurar el CURSOR DATA ENTRY a CC #7 (Volumen de canal).

DATOS DE CC (Datos de cambio de control) – Establece el valor a enviar. Al pulsar la tecla Enter, se envía el mensaje MIDI.

b / # - Baja o eleva (respectivamente) el pitch del TECLADO completo un semitono.

REINICIACIÓN – Pulse esta tecla y a continuación la tecla Enter para enviar un mensaje de reiniciación a todos los controladores y regresar el Q25 a sus valores de parámetros originales.

Nota: Este botón no reinicia la gama de octavas actual o la transposición del TECLADO.

N° DE CC (Número de cambio de control) – Establece el CC# MIDI a enviar. (No se envía el mensaje hasta que se pulse la tecla Enter cuando se seleccionan datos de CC.)

PROGRAMA – Establece el número de cambio de programa MIDI.

Nota: Después de introducir un CC#, el Q25 recuerda el número. En cambio, si desea enviar un mensaje de CC o cambio de programa, debe introducir el valor con las teclas numeradas del TECLADO cada vez (aunque el valor deseado aparezca en la LCD) antes de pulsar Enter.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA	SOLUCIÓN
La pantalla no se ilumina.	No hay alimentación.	Asegúrese de que el Q25 esté conectado a la computadora y que ésta esté encendida.
		Si usa un adaptador de alimentación, asegúrese de que el mismo esté enchufado a un tomacorriente alimentado.
No hay sonido del dispositivo destinatario.	Q25 conectado incorrectamente.	Verifique las conexiones USB de su computadora para confirmar que el Q25 sea reconocido. Si fuera necesario, enchufe nuevamente la conexión y reinicie la computadora.
		Si está controlando un módulo de hardware externo, asegúrese de que el cable MIDI esté conectado del Q25 al puerto MIDI IN del dispositivo.
	Q25 conectado después de iniciar la aplicación de software.	Reinicie la aplicación de software con el controlador enchufado.
	Problema causado por usar un concentrador (hub) USB.	Desenchufe el Q25 del concentrador USB y conéctelo directamente a la computadora.
	La aplicación de software no está configurada para recibir datos MIDI desde el Q25.	Asegúrese de que el Q25 o el dispositivo MIDI "USB" esté clasificado como fuente de MIDI activa en su aplicación. Normalmente, se puede acceder a los parámetros MIDI a través del menú Preferentes (Preferencias) de la aplicación.
	El canal MIDI del Q25 no es igual al canal MIDI de entrada de la aplicación.	Asegúrese de que el Q25 esté enviando datos MIDI en el canal esperado por el dispositivo destinatario.
manera constante.	El pedal de sostenido fue enchufado después de encender la unidad.	Apague la unidad, espere un momento y enciéndala otra vez. Las notas se sostienen de
	Notas pegadas debido a datos MIDI incompletos.	Apague la unidad, espere un momento y enciéndala otra vez.
El pedal de sostenido funciona de manera inversa.	El pedal de sostenido fue enchufado después de encender la unidad.	Con el pedal enchufado, apague la unidad, espere un momento y enciéndala otra vez.

ESPECIFICACIONES TÉCNICAS

ALIMENTACIÓN: USB, 9 V CC, 500 mA, centro positive, diámetro 5.46mm (vendido por separado)

TECLADO: 25 teclas

ACCESORIOS: Guía de inicio rápido, cable USB

SALIDAS MIDI: 1 jack a 5 pines

USB: 1 conector esclavo (MIDI por USB)

http://www.alesis.com/q25
