BEDIENUNGSANLEITUNG Q25 ALESIS

Diese Schnellanleitung enthält eine kurze Übersicht der Bedienelemente und Funktionen des Q25. Hier finden Sie auch Anweisungen, wie das Q25 angeschlossen und bedient wird. Wir wünschen Ihnen damit viel Freude!

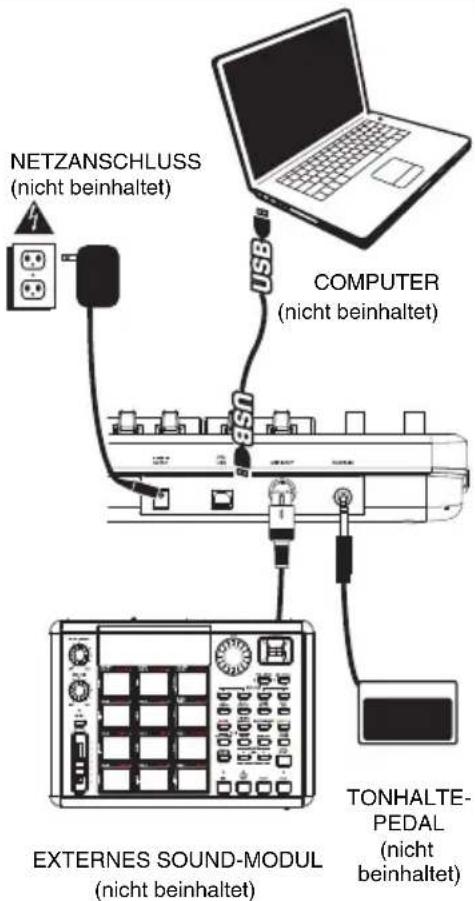

ANSCHLUSSDIAGRAMM

Legen Sie beim Anschluss des Q25 bitte die folgende Situation zugrunde.

1. Das Q25 mit einem USB-Kabel an den Computer anschließen. Das Gerät wird über den USB-Anschluss mit Strom versorgt. Anderenfalls, sollte der Computer nicht Bestandteil des Aufbaus sein oder falls das Q25 über eine externe Stromquelle gespeist werden soll, bitte einen 9V-Gleichstromadapter (center-positive) mit 500mA, 5,46mm Durchmesser (separat erhältlich) einsetzen.
2. Falls ein externes Sound-Modul verwendet werden soll, das Q25 mit einem fünfpoligen MIDI-Kabel über den Ausgang KEYBOARD MIDI OUT mit dem Eingang MIDI IN des externen Geräts verbinden.

NETZANSCHLUSS (nicht beinhaltet) COMPUTER (nicht beinhaltet) ST TONHALTE- PEDAL (nicht beinhaltet) EXTERNES SOUND-MODUL (nicht beinhaltet)

FUNKTIONSELEMENTE GERÄTERÜCKSEITE

1. NETZANSCHLUSS FÜR GLEICHSTROMADAPTER

- Zum Anschluss eines 9V-Gleichstromadapters (center-positive) mit 500mA, 5,46mm Durchmesser (separat erhältlich), falls das Q25 nicht über den USB-Anschluss mit Strom gespeist werden soll.

1. USB-ANSCHLUSS - Anschluss eines

herkömmlichen USB-Kabels, dessen anderes Ende in einen USB-Anschluss am Computer angeschlossen wird. Der USB-Anschluss des Computers versorgt das Q25 mit Strom. Diese Verbindung dient zum Senden und Empfangen von MIDI-Daten zwischen Dem Computer und dem Q25 und kann auch dazu verwendet werden, MIDI-Daten vom Computer an ein Gerät, welches an den Ausgang MIDI OUT des Q25 angeschlossen ist, zu senden.

1. MIDI AUS – Diesen Anschluss über ein fünfpoliges MIDI-Kabel (separat erhältlich) mit dem Anschluss MIDI IN eines externen Geräts verbinden.
2. EINGANG TONHALTEPEDAL – Dient zum Anschluss eines 6,35 mm TS-Tonhaltepedals (separat erhältlich).

FUNKTIONSELEMENTE GERÄTEOBERSEITE

1. KEYBOARD - Das KEYBOARD

fungiert als normale, elektronische Pianotastatur während der Aufführung, kann aber auch zum Einstellen der MIDI-Optionen und zum Senden von MIDI-Meldungen verwendet werden. Die oberhalb der Tasten befindlichen Bezeichnungen zeigen deren Funktion an. Die numerierten Tasten dienen zur Eingabe von Parameterwerten. Mit den Tasten Cancel oder Enter werden die gewählten Werte jeweils gelöscht EDITIEREN VON MIDI-BEFEHLEN.

ALESIS Q25 ALESIS Q25 4 6 5 6 PRODUCTION 2 3 1

oder bestätigt. Weitere Informationen finden sich im Abschnitt AUSWAHL &

1. TONHÖHENVERBIEGUNGSRAD – Sendet Mitteilungen zur Tonhöhenverbiegung im MIDI-Format um die Tonhöhe einer Note zeitweise anzuheben oder abzusenken.
2. MODULATIONSRAD – Mit diesem Rad können fortwährende Steuerungsdaten (CC #1 oder Modulationstiefe) übermittelt werden.
3. DATENEINGABEREGLER – Mit diesem Regler können MIDI-Mitteilungen für den augenblicklich auf der Tastatur gewählten Parameter übermittelt werden (z. B. REVERB DEPTH, LAUTSTÄRKE usw.). Der Parameter kann durch Drücken der Taste MIDI / SELECT und der jeweiligen Taste auf der TASTATUR.
4. MIDI / SELECT – Durch Drücken dieser Taste können die MIDI-Einstellungen verändert und MIDI-Meldungen über die gekennzeichneten Tasten des KEYBOARDS gesendet werden. Weitere Informationen finden sich im Abschnitt AUSWAHL & EDITIEREN VON MIDI-BEFEHLEN.
5. OKTAVE AUF / AB – Mit diesen Tasten kann der Oktavenbereich der Tastatur nach oben oder unten verlagert werden.

AUSWAHL & EDITIEREN VON MIDI-BEFEHLEN

Die MIDI / SELECT-Taste und die Tasten des KEYBOARDS können zur Einstellung der MIDI-Parameter und zum leichten und schnellen Senden von MIDI-Meldungen und –Informationen verwendet werden:

1. MIDI / SELECT-Taste drücken.
2. Auf dem KEYBOARD die Taste drücken, deren MIDI-Einstellung (ersichtlich oberhalb der Taste) geändert oder übermittelt werden soll.
3. Mit den numerierten Tasten des KEYBOARDS einen Wert eingeben.
4. Mit Enter bestätigen oder mit Cancel löschen.
5. MIDI / SELECT-Taste drücken, wenn die Taste leuchtet noch.

VELOCITY – Mit dieser Taste stellt man den DATENEINGABEREGLER darauf ein, die Notengeschwindigkeit einzustellen. Wird dieser Wert erhöht, steigt der durch ein leichtes Spielen der Taste erzeugte MIDI-Geschwindigkeitswert.

AFTERTOUCH – Mit dieser Taste stellt man den DATENEINGABEREGLER darauf ein, Aftertouch-Informationen (auch manchmal als "Channel Pressure" bezeichnet) zu senden.

REVERB DEPTH – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #91 (Reverb-Sendepegel) eingestellt. Der ab Werk eingestellte Wert beträgt 64.

VOLUME – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #7 (Kanal-Lautstärke) eingestellt.

CC DATA (Control Change Data) – Zum Einstellen des zu sendenden Werts. Bei Drücken der Enter-Taste wird eine MIDI-Mitteilung gesendet.

b / # – Diese Taste dient zum Absenken/Anheben des Tonpegels des gesamten KEYBOARDS um eine halbe Note.

RESET – Durch Drücken dieser Taste und einer Bestätigung mit ENTER wird ein Rücksetzbefehl an alle Steuerungseinheiten gesendet und das Q25 stellt wieder die ab Werk eingegebenen Werte ein.

Hinweis: Diese Taste ändert den augenblicklichen Oktavenbereich oder die Notenverlagerung des KEYBOARDS nicht.

CC NO. (Control Change Number) – Dient zur Einstellung des MIDI-CC# Wertes, der gesendet werden soll. (Bei der Auswahl der CC-Werte wird eine Mitteilung wird erst dann gesendet, wenn die Enter-Taste gedrückt wird).

PROGRAM – Diese Taste dient zum Einstellen der MIDI-Programmwechselnummer.

Hinweis: Nach Eingabe einer CC#-Nummer, wird diese vom Q25 gespeichert. Falls jedoch eine CC-Nummer oder eine Programmwechselmitteilung gesendet werden soll, muss der Wert mit den numerierten Tasten über das KEYBOARD jedes Mal, bevor die Enter-Taste gedrückt wird, eingegeben werden (selbst, wenn der gewünschte Wert in der LCD-Anzeige angezeigt wird.

FEHLERBEHEBUNG

PROBLEM URSACHE LÖSUNG
Anzeige ist nicht beleuchtet. Kein Strom.		Überprüfen, ob das Q25 an den Computer angeschlossen ist und dieser eingeschaltet ist.
		Bei Verwendung eines Netzadapters überprüfen, der Adapter in eine unter Strom stehende Steckdose gesteckt wurde.
Kein Sound vom Zielgerät.	Q25 ist nicht vorschriftsmäßig angeschlossen.	USB-Verbindung des Computers überprüfen und sicherstellen, dass das Q25 erkannt wird. Falls notwendig, Verbindung erneut aufbauen und Computer erneut starten.
		Wird über die Verbindung ein externes Gerät gesteuert, sicherstellen, dass das MIDI-Kabel vom Q25 an den MIDI-EINGANG des Geräts angeschlosssen ist.
	Q25 wurde angeschlossen, nachdem das Programm gestartet wurde.	Programm mit dem angeschlossenen Steuergerät erneut starten.
	Problem wird von einem USB-Hub verursacht.	Q25 aus dem USB-Hub ausstecken und direkt an den Computer anschließen.
	Programmeinstellungen gestatten keinen Empfang von MIDI-Daten vom Q25.	Überprüfen, dass das Q25 oder ein USB MIDI-Gerät als aktive MIDI-Quelle im Programm erscheinen. Auf die MIDI-Einstellungen kann für gewöhnlich über das Einstellungs- oder Optionsmenü des Programms zugegriffen werden.
	MIDI-Kanal am Q25 und MIDI-Eingangskanal des Programms stimmen nicht überein.	Überprüfen, dass das Q25 MIDI-Informationen auf dem Kanal sendet, der vom Zielgerät erwartet wird.
Noten werden ständig gehalten.	Tonhaltepedal wurde nach Einschalten des Q25 angeschlossen.	Gerät ausschalten, einen Moment warten und dann wieder einschalten.
	Noten bleiben aufgrund von unvollständigen MIDI-Daten hängen.	Gerät ausschalten, einen Moment warten und dann wieder einschalten.
Tonhaltepedal funktioniert gegensätzlich.	Tonhaltepedal wurde nach Einschalten des Q25 angeschlossen.	Mit dem Pedal an das Gerät angeschlossen dieses ausschalten, einen Moment warten und dann wieder einschalten.

SPEZIFIKATIONEN

NETZ: USB, 9V DC, 500mA, center-positiv, 5,46mm Durchmesser (separat erhältlich)

KEYBOARD:

25

Tasten

ZUBEHÖR:

Schnellbedienungsanleitung,

USB-Kabel

MIDI AUSGÄNGE: 1 5-poliger Anschluss

USB: 1 Überbrückungsanschluss (MIDI über USB)

http://www.alesis.com/q25

MIDI IMPLEMENTATION CHART

	Transmit/Export	Recognize/Import	Remarks
1. Basic Information
MIDI channels 1-16 No Default = 1
Note numbers 12-108 No With Octave +/- buttons
Program change 1-128 No
Bank Select response Yes No 0-127
Modes supported: Mode 1: Omni-On, Poly Mode 2: Omni-On, Mono Mode 3: Omni-Off, Poly Mode 4: Omni-Off, Mono Multi Mode	No No Yes No No	No No No No No
Note-On Velocity Yes No
Note-Off Velocity No No
Channel Aftertouch	Yes No		Via data slider, when assigned
Poly (Key) Aftertouch	No	No
Pitch Bend	Yes No
Active Sensing No No
System Reset	Yes No
Tune Request	No	No
Universal System Exclusive	No	No
Manufacturer or Non-Commercial System Exclusive	No	No
NRPNs	No	No
RPNs	No	No
2. MIDI Timing and Synchronization
MIDI Clock	No	No
Song Position Pointer	No	No
Song Select	No	No
Start Continue Stop	No No	No No
MIDI Time Code	No	No
MIDI Machine Control	No	No
MIDI Show Control	No	No
