BEDIENUNGSANLEITUNG QX61 ALESIS

• QX61
  USB-Kabel
• Software-DVD
  • Schnellstart-Anleitung
• Sicherheitshinweise und Garantieinformationen

ANSCHLUSSÜBERSICHT

Bitte beachten Sie beim Anschluss des QX61 folgendes Szenario.

1. Verbinden Sie Ihren Computer und den QX61 mit einem USB-Kabel. Das Gerät wird über den USB-Anschluss mit Strom versorgt. Wenn Sie den QX61 das erste Mal mit Ihrem Computer verbinden, werden automatisch die nötigen Treiber installiert. (Wenn Sie einen PC verwenden, erscheint ein Dialogfeld, das Ihnen mitteilt, dass die "Neue Hardware" nun einsatzbereit ist.)

Wenn Sie keinen Computer in Ihrem Setup verwenden oder wenn Sie den QX61 extern mit Strom versorgen möchten, verwenden Sie ein 500mA Netzteil (9V DC, mittlerer Pin mit positiver Polarität und 5,5 mm Zylinderdurchmesser).

1. Wenn Sie ein externes Sound-Modul verwenden möchten, verbinden Sie den Anschluss KEYBOARD MIDI OUT des QX61 mit einem 5-poligen MIDI-Kabel mit dem Anschluss MIDI IN des externen Gerätes.

COMPUTER (separat erhältlich) NETZTEIL (separat erhältlich) SUSTAIN-PEDAL (separat erhältlich)

EXTERNES SOUND-MODUL (separat erhältlich)

ÜBERSICHT RÜCKSEITE

1. DC POWER ADAPTER INPUT – Schließen Sie ein Netzteil (9V DC, 500mA, mittlerer Pin mit positiver Polarität, 5,5 mm Zylinderdurchmesser - separat erhältlich) an, wenn Sie den QX61 nicht über den USB-Anschluss mit Strom versorgen möchten.

SUSTAIN KEYBOARD MOHOUT COMPUTER MOHOUT USB USB | OFF | POWER →→ W DC 6 5 4 3 2 1

1. POWER SWITCH – Schaltet das Gerät ein/aus. Wenn Sie ein Netzteil (separat erhältlich) verwenden, stellen Sie den Schalter auf "POWER", wenn Sie das Gerät einschalten. Wenn Sie das Gerät über die USB CONNECTION mit Strom versorgen, stellen Sie den Schalter beim Einschalten auf "USB".
2. USB PORT – Verbinden Sie ein Standard-USB-Kabel mit diesem Anschluss und der USB-Buchse Ihres Computers. Der USB-Anschluss Ihres Computers versorgt den QX61 mit Strom. Über diese Verbindung werden MIDI-Daten an Ihren Computer gesendet bzw. von Ihrem Computer empfangen. Weiters kann sie verwendet werden, um MIDI-Daten von Ihrem Computer an ein Gerät zu senden, das an die MIDI OUT-Buchse des QX61 angeschlossen ist.
3. KEYBOARD MIDI OUT – Verwenden Sie ein fünf-poliges MIDI-Kabel (separat erhältlich), um diese Buchse mit dem MIDI IN eines externen Gerätes zu verbinden.
4. COMPUTER MIDI OUT – Verwenden Sie ein fünf-poliges MIDI-Kabel (separat erhältlich), um diese Buchse mit dem MIDI IN eines externen Sound-Moduls zu verbinden. Ein externes Sound-Modul, das mit diesem Ausgang verbunden ist, kann von Ihrem Computer (über den USB-Port) gesteuert werden.
5. SUSTAIN PEDAL INPUT – Verbinden Sie ein 1/4" TS Sustain-Pedal (separat erhältlich) mit diesem Eingang.

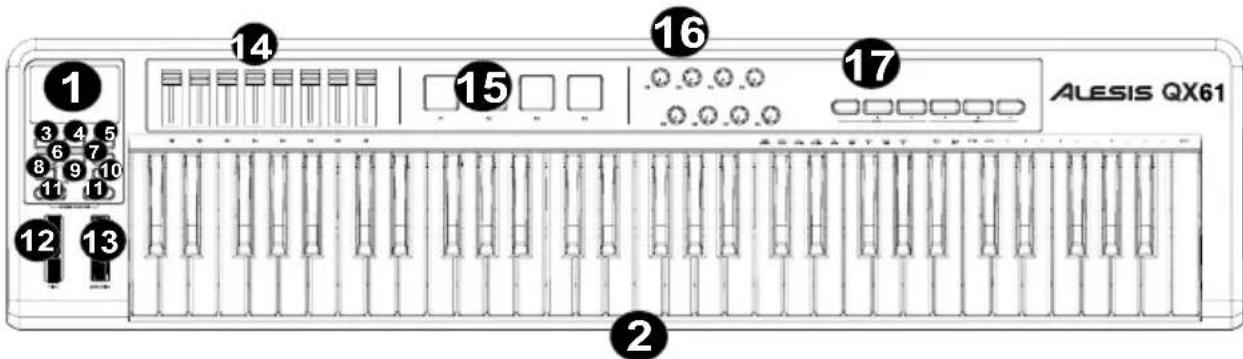

ÜBERSICHT OBERSEITE

ALESIS QX61 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. LCD – Zeigt Daten, Werte, Einstellungen und Funktionen des QX61 an.
2. KEYBOARD – Das KEYBOARD funktioniert beim Spiel wie eine normale E-Piano-Klaviatur. Es kann jedoch auch verwendet werden, um MIDI-Einstellungen anzupassen und MIDI-Befehle zu senden. Die Beschriftungen über den Tasten zeigen ihre Funktionen an. Mit den nummerierten Tasten können Sie Werte für Einstellungen eingeben. Drücken Sie die Eingabetaste, um Ihre Auswahl zu bestätigen.
3. ADVANCED – Mit dieser Taste können Sie auf die erweiterten und sekundären Funktionen des QX61 zugreifen und MIDI-Kanäle zuweisen, Regler einstellen, Anschlagstärke-Kurven adjustieren, wenn die Schaltfläche "ADVANCED" aktiviert ist (d.h. wenn sie leuchtet). Siehe Abschnitt ERWEITERTE FUNKTIONEN für nähere Informationen zur Auswahl und Eingabe dieser Zuweisungen und Werte.
4. ZONE RNG – Mit dieser Taste können Sie dem KEYBOARD einen MIDI-Notenbereich einer Zone zuweisen.
5. ZONE GRP – Drücken Sie diese Taste und verwenden Sie anschließend die Tasten TRANSPORT CONTROL, um Zonen oder Gruppen zu aktivieren/deaktivieren.
6. -/+ - Verringert/erhöht den am LCD gezeigten Wert um eins. Sie können diese Tasten dazu verwenden, Preset-Nummern zu ändern, wenn Sie Presets speichern oder aufrufen. Drücken Sie beide Tasten gleichzeitig, um die Schnappschuss-Funktion zu aktivieren, welche die aktuellen Werte von DATA SLIDER, MODULATION WHEEL, PITCH BEND WHEEL, KNOBS und Fuß-Pedal (sofern angeschlossen) sendet.
7. MUTE – Drücken Sie diese Taste, um zu deaktivieren alle Steuerelemente des QX61 mit Ausnahme des KEYBOARDS, pads und transport controls. Am LCD wird "MUTE" angezeigt. Drücken Sie MUTE und NULL gleichzeitig, um eine MIDI-Panik-Meldung zu senden, die alle Regler zurücksetzt und eine Notendeaktivierungsmeldung sendet.
8. RECALL – Drücken Sie diese Taste, um eine der 20 verfügbaren Speicherplätze (01-20) des QX61 aufzurufen. Wenn "RECALL" am LCD aufleuchtet, verwenden Sie die -/+ Tasten, um ein Preset auszuwählen. (Siehe ERWEITERTE FUNKTIONEN für mehr Informationen zum Speichern von Presets.) Sie können RECALL und PROGRAM gleichzeitig drücken, um den globalen MIDI-Kanal des QX61 einzustellen.
9. PROGRAM – Drücken Sie diese Taste, um das aktuelle Programm (0-127) zu ändern. Wenn die Taste leuchtet, können Sie die -/+ Tasten oder die Zifferntasten des KEYBOARDS verwenden, um die Programmnummer zu ändern. Sie können RECALL und PROGRAM gleichzeitig drücken, um den globalen MIDI-Kanal des QX61 einzustellen.
10. NULL - Drücken Sie diese Taste zum Aktivieren/Deaktivieren des Null-Modus. ("NULL" wird auf dem Display angezeigt, wenn der Modus aktiv ist.) Wenn Sie im Null-Modus auf ein anderes Preset umschalten, senden die Regler des QX49 solange keine MIDI-Daten bis sie wieder die Position erreicht haben, in der Sie sie belassen haben, als Sie das betreffende Preset zuletzt verwendet haben. Im Wesentlichen verhindert diese Funktion, dass die Parameterwerte beim Umschalten zwischen Presets "springen".
    Drücken Sie MUTE und NULL gleichzeitig, um eine MIDI-Panikmeldung zu senden, die alle Regler zurücksetzt und eine Notendeaktivierungsmeldung sendet.
11. OCTAVE/TRANSPOSE UP/DOWN – Drücken Sie eine dieser Tasten, um den Oktavenbereich des KEYBOARDS nach oben oder unten zu bewegen. Drücken Sie beide Tasten gleichzeitig und anschließend nur eine dieser beiden Tasten, um die Noten des KEYBOARDS um bis zu 12 Halbtöne in die jeweilige Richtung zu verschieben.
12. PITCH BEND WHEEL - Überträgt MIDI Pitch Bend-Informationen zum vorübergehenden Anheben oder Absenken der Tonhöhe einer Note.
13. MODULATION WHEEL - Dieses Rad kann dazu verwendet werden, Continuous Controller Daten (CC #1 oder Modulationsgrad) zu senden.
14. DATA SLIDERS – Mit diesen Schiebereglern können Sie MIDI-Daten senden, um die aktuell ausgewählten Parameter in Ihrer Software zu adjustieren.
15. TRIGGER PADS – Drücken Sie auf diese anschlagdynamischen Pads, um MIDI-Noten zu senden. Sie können diese Pads zum Triggern von Drumsounds oder anderen Samples in Ihrer Software verwenden.
16. KNOBS – Mit diesen Encodern können Sie MIDI-Daten senden, um die aktuell ausgewählten Parameter in Ihrer Software zu adjustieren.
17. TRANSPORT CONTROLS – Sie können diese Tasten verwenden, um Transport-Funktionen (Wiedergabe, Stopp, Aufnahme etc.) in Ihrer Software anzusteuern. Diese Tasten werden auch benutzt, um die Tastatur-Zonen und -Gruppen auszuwählen.

ERWEITERTE FUNKTIONEN

FACTORY RESET: Zur Wiederherstellung der QX61-Werkseinstellungen, welche alle Presets oder anderen gespeicherten Werte löscht, halten Sie beim Einschalten des Geräts die linken und rechten TRANSPORT CONTROL-Tasten gedrückt ("Loop" und "Record").

GLOBAL MIDI CHANNEL: Weist dem QX61 seinen globalen MIDI-Kanal durch folgende Schritte zu:

1. Drücken Sie gleichzeitig RECALL und PROGRAM. Am LCD wird "GLOB CHAN" und die aktuelle globale Kanalnummer aufscheinen.
2. Benutzen Sie die numerischen Tasten des KEYBOARDS, um in den gewünschten Kanal (1-16) zu gelangen.
3. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

RECALL: Ruft ein gespeichertes Preset auf:

1. Drücken Sie RECALL. "RECALL" wird gemeinsam mit dem aktuellen Preset auf der LCD-Anzeige aufscheinen.
2. Verwenden Sie die -/+ Taste, um die Nummer des gewünschten Preset auszuwählen.
3. Warten Sie ein paar Sekunden, bis "RECALL" vom LCD erlischt.

Hinweis: Wenn Sie ein Preset aufrufen, werden nur die aktuell ausgewählten Gruppen von den neuen Preset-Einstellungen beeinflusst. Gruppen, die nicht ausgewählt sind, werden nicht beeinflusst.

TRANSPOSE: Statt einfach das Register (den Oktavenbereich) des KEYBOARDS zu wechseln, können Sie das KEYBOARD transponieren und es in Halbtonschritten nach oben oder nach unten verschieben.

1. Drücken Sie die beiden Tasten OCTAVE / TRANSPOSE gleichzeitig. Am LCD erscheint "TRANS".
2. Verwenden Sie die Tasten OCTAVE/TRANSPOSE UP/DOWN, um die Transposition des KEYBOARDS zu erhöhen oder zu verringern. Sie können die Tastatur bis zu 12 Halbtöne nach oben oder unten transponieren. "00" ist die Standardeinstellung (keine Transposition).
3. Berühren Sie die Tasten OCTAVE/TRANSPOSE UP/DOWN einige Sekunden lang nicht. Sie können das KEYBOARD mit der neuen Transposition spielen, sobald "TRANS" nicht mehr am LCD zu sehen ist.

Für die nachfolgend aufgeführten Funktionen:

Drücken Sie ERWEITERT, um in den Bearbeitungs-Modus zu gelangen.

Wenn Sie alle Änderungen vorgenommen haben, drücken Sie ERWEITERT, um den Bearbeitungs-Modus zu verlassen.

CONTROL ASSIGN: Weist die MIDI message geschickt für alle DATA SLIDERS, TIGGER PADS oder KNOBS zu:

1. Drücken Sie die CTRL ASSIGN -Taste des KEYBOARDS. "CC" wird nun auf der LCD-Anzeige aufscheinen.
2. Bewegen Sie den DATA SLIDER oder KNOB - oder drücken Sie das TRIGGER PAD dessen MIDI message Sie zuweisen möchten. Seine aktuellen MIDI message scheinen am LCD auf.
3. Benutzen Sie die numerischen Tasten des KEYBOARDS, um die gewünschten MIDI message einzugeben.
4. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

Hinweis: Siehe TABELLE DER MIDI-BEFEHLE für eine Liste der Parameter und deren Nummern.

CHANNEL ASSIGN: Weist den MIDI-Kanal zu, über den DATA SLIDERS, TRIGGER PADS oder DREHREGLER MIDI-Befehle senden werden:

1. Drücken Sie die CHAN ASSIGN -Taste des KEYBOARDS. "CHAN" wird nun auf der LCD-Anzeige aufscheinen.
2. Bewegen Sie den DATA SLIDER oder KNOB - oder drücken Sie das TRIGGER PAD, dessen Kanal Sie zuweisen möchten. Der entsprechende, aktuelle MIDI-Kanal scheint am LCD auf.
3. Benutzen Sie die numerischen Tasten des KEYBOARDS, um die Nummer des gewünschten Kanals einzugeben. Sie können 1-16 oder 0 eingeben, was dem globalen Kanal entspricht.
4. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

VELOCITY LOCK: Fixiert die Anschlaggeschwindigkeit der QX61 TRIGGER PADS, damit sie eine gleichmäßige Anschlagstärke senden:

1. Drücken Sie mit der gewünschten Anschlagdynamik auf das gewünschte TRIGGER PAD. (Die Anschlagdynamik wird am LCD angezeigt.)
2. Drücken Sie die VEL LOCK-Taste am KEYBOARD. "LOC" wird nun am LCD aufscheinen, um anzuzeigen, dass die Anschlagdynamik des TRIGGER PAD fixiert wurde. (Um die Sperrung aufzuheben, wiederholen Sie die Schritt 2 bis "OFF" am LCD erscheint.)

BANK LSB/MSB: Setzt das LSB (Least Significant Byte - niedrigstwertiges Byte) und MSB (Most Significant Byte - höchstwertiges Byte):

1. Drücken Sie die MSB- oder LSB-Taste am KEYBOARD.
2. Benutzen Sie die numerischen Tasten des KEYBOARDS, um die MSB oder LSB (0-127) einzugeben.
3. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

Hinweis: Dies wird verwendet, wenn über die Parametertasten im linken Panel Programmwechselbefehle gesendet werden.

DATEN 1-3: Speichert Parameterwerte, die alle gesendet werden, sobald ein MIDI-Befehl einem Pad, einer Transport-Taste, einem Slider etc. zugeordnet wird. Eine Beschreibung dieser Befehle und deren Parameter finden Sie in der mitgelieferten TABELLE DER MIDI-BEFEHLE:

1. Drücken Sie am KEYBOARD die Tasten DATEN 1, DATEN 2 oder DATEN 3.
2. Bewegen Sie den Regler, dessen Parameterwerte Sie bearbeiten möchten. Diese Regler sind: DATA SLIDERS, DREHREGLER, TRIGGER PADS oder PITCH BEND-RAD, MODULATIONSRAD, TRANSPORT-CONTROLS und SUSTAIN-PEDAL (separat erhältlich), falls eines angeschlossen ist.
3. Verwenden Sie die Zifferntasten des KEYBOARDS, um den Wert für diesen Parameter einzugeben. Siehe TABELLE DER MIDI-BEFEHLE für eine Liste der Parameter und deren Nummern.
4. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

STORE: Speichert die Reglerpositionen des QX61 in einem Preset:

1. Drücken Sie die STORE-Taste am KEYBOARD. "STORE" wird gemeinsam mit dem aktuellen Preset auf der LCD-Anzeige aufscheinen.
2. Benutzen Sie die numerischen Tasten des KEYBOARDS, um ein Preset (01-20) einzugeben.
3. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

ZONE CHANNEL: Weist den MIDI-Kanal zu, über den die Zonen-Regler des QX61 MIDI-Befehle senden werden.

1. Drücken Sie die ZONE CHAN -Taste des KEYBOARDS. "ZONE CHAN " wird nun auf der LCD-Anzeige aufleuchten.
2. Benutzen Sie die numerischen Tasten des KEYBOARDS, um den gewünschten Kanal einzugeben. Sie können 1-16 oder 0 eingeben, was dem globalen MIDI-Kanal entspricht.
3. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

CONTROL SELECT: Hiermit können Sie ändern, was Steuerung gewählt ist.

1. Drücken Sie auf der Tastatur STRG Taste SELECT. Der Name des zuletzt verwendeten Controller wird auf dem LCD angezeigt werden.
2. Sie können wählen Sie die gewünschte Kontrolle über 1 der 3 folgenden Methoden:

A. Wählen Sie die gewünschte Kontrolle durch Verschieben
B. Benutzen Sie die Tasten - / +, um durch die Kontrollen.
C. Verwenden der Tastatur Zifferntasten, um die Steuerung auswählen (1-4 Pads, 10.05 Verkehr, 18.11 Sliders, 19-26 Knöpfe, 27 Pitch Wheel, 28 Mod Wheel), bis der Name erscheint in der LCD. Sobald die gewünschte Steuerung gewählt ist, drücken Sie die Taste KEYBOARD die ENTER-Taste zur Bestätigung Ihrer Wahl.

KURVE: Hier können Sie die Anschlagstärke-Kurven der TRIGGER PADS und des KEYBOARDS einstellen. (PA = PAD, Bd = KEYBOARD, 1-8 verschiedene Kurven)

1. Drücken Sie die CURVE-Taste am KEYBOARD. Am LCD wird die aktuelle Anschlagstärke-Kurve aufleuchten.
2. Benutzen Sie die numerischen Tasten des KEYBOARDS, um die Zahl der neuen Anschlagstärke-Kurve einzugeben.
3. Drücken Sie die ENTER-TASTE des KEYBOARDS, um Ihre Wahl zu bestätigen.

MIDI OUT: QX61 hat zwei MIDI OUT-Anschlüsse - COMPUTER MIDI OUT und KEYBOARD MIDI OUT. Sie können den QX61 so einstellen, dass er MIDI-Daten aus einem dieser beiden Ports sendet - aus keinem - oder aus beiden.

1. Drücken Sie die MIDI OUT-Taste des KEYBOARD, um durch die verfügbaren Optionen zu blättern.

2. Wenn "USB" auf der LCD-Anzeige aufscheint, werden MIDI-Daten, die von einem Computer (via USB-Port des QX61 verbunden) gesendet wurden, von COMPUTER MIDI OUT gesendet.

3. Wenn "KEYBOARD" auf der LCD-Anzeige aufscheint, sendet der QX61 die MIDI-Daten von KEYBOARD MIDI OUT.
4. Wenn sowohl "USB" als auch "KEYBOARD" auf der LCD-Anzeige aufscheinen, werden die MIDI-Daten von beiden 5-pin MIDI-Ports ausgesendet. COMPUTER MIDI OUT sendet alle MIDI-Befehle, die von einem Computer (via USB-Port des QX61 verbunden) an den QX61 gesendet werden, während alle Performances am QX61 ihre eigenen MIDI-Befehle über KEYBOARD MIDI OUT senden.

5. Falls weder "USB" noch "KEYBOARD" auf der LCD-Anzeige aufscheinen, sind die Ausgangsports von COMPUTER MIDI und KEYBOARD MIDI deaktiviert.

6. Drücken Sie ADVANCED, wenn Sie fertig sind.

ZONEN

Der MIDI-Notenbereich des QX61 kann in drei zuweisbare Zonen eingeteilt werden. Diese Zonen können sich überlappen, sich gegenseitig ausschließen oder sogar identisch sein. Neben dem Keyboard können auch das Pitch-Rad und das Modulationsrad pro Zone zugewiesen werden.

Durch Zonen können Sie auf unterschiedlichen oder sich überschneidenden Teilen des KEYBOARD über verschiedene MIDI-Kanäle gleichzeitig spielen. Zum Beispiel könnte man die unteren Register des KEYBOARDS über Kanal 1 senden, das obere Register über Kanal 2 und das gesamte KEYBOARD über den globalen Kanal.

Bitte sehen Sie im oberen Abschnitt ZONE CHANNEL nach, wie Sie den Kanal einer Zone zuweisen können.

So weisen Sie die Tasten einer Zone zu:

1. Drücken Sie ZONE RNG. "ZONE RANGE" wird nun auf der LCD-Anzeige aufleuchten. Außerdem zeigt das LCD die niedrigsten und höchsten Noten am KEYBOARD an, welche die Zone begrenzen.
2. Verwenden Sie die drei linken TRANSPORT CONTROL-Tasten (als ZONE 1-3 bezeichnet), um auszuwählen, welche Zone (oder Zonen) Sie festlegen werden. Die ausgewählten Zonen werden am LCD aufleuchten.
3. Drücken Sie die KEYBOARD-Taste, die der tiefsten Note in dieser Zone entspricht.
4. Drücken Sie die KEYBOARD-Taste, die der höchsten Note in dieser Zone entspricht.
5. Drücken Sie ZONE RNG, um den Modus ZONENBEREICH auszuschalten. Der Bereich der neuen Zone (oder Zonen) befindet sich jetzt zwischen den Tasten, die Sie in den Schritten 3-4 gedrückt haben (einschließlich dieser gedrückten Tasten).

Hinweis: Jede beliebige Zone kann jedem beliebigen Tastenbereich zugewiesen werden, unabhängig von den anderen Zonen. Sie können auch Zonen zuweisen, die sich am KEYBOARD überlappen. Außerdem muss Zone 1 nicht die Zone ganz links sein und Zone 3 muss nicht die Zone ganz rechts sein.

GRUPPEN

Wenn Sie Presets am QX61 sichern, können Sie Einstellungen verschiedener Regler-Kombinationen speichern. Die Regler des QX61 sind in folgende Gruppen eingeteilt:

Gruppe A		Gruppe B		Gruppe C
KEYBOARD		TRIGGER	PADS	PITCH	WHEEL
PROGRAM		TRANSPORT	CONTROLS	MODULATION	WHEEL
BANK LSB	DATA SLIDERS	Sustain-Pedal (separat erhältlich)
BANK	MSB	KNOBS
Zonen-Einstellungen

Wenn Sie ein Preset speichern, können Sie eine beliebige Kombination dieser drei Gruppen auswählen. Die Einstellungen für die Regler in diesen Gruppen werden mit dem Preset abgespeichert.

So wählen Sie aus, welche Gruppen mit Ihrem Preset gespeichert werden:

1. Drücken Sie ZONE GRP.
2. Verwenden Sie die TRANSPORT CONTROL-Tasten (beschriftet als GROUP A-C), um die Gruppe (oder Gruppen) auszuwählen, die gespeichert werden sollen. Die ausgewählten Gruppen werden am LCD angezeigt. (Es muss mindestens eine Gruppe ausgewählt werden.)
3. Wenn Sie fertig sind, drücken Sie ZONE GRP.
   Wie Sie ein Preset aufrufen oder speichern, lesen Sie im oberen Abschnitt STORE und RECALL nach.

Hinweis: Wenn Sie ein Preset aufrufen, werden nur die aktuell ausgewählten Gruppen von den neuen Preset-Einstellungen beeinflusst. Gruppen, die nicht ausgewählt sind, werden nicht beeinflusst.

FEHLERHILFE

PROBLEM URSACHE LÖSUNG
Anzeige ist nicht beleuchtet. Kein Strom.		Überprüfen, ob das QX61 an den Computer angeschlossen ist und dieser eingeschaltet ist.
		Bei Verwendung eines Netzadapters überprüfen, der Adapter in eine unter Strom stehende Steckdose gesteckt wurde.
Kein Sound vom Zielgerät.	QX61 ist nicht vorschriftsmäßig angeschlossen.	USB-Verbindung des Computers überprüfen und sicherstellen, dass das QX61 erkannt wird. Falls notwendig, Verbindung erneut aufbauen und Computer erneut starten.
		Wird über die Verbindung ein externes Gerät gesteuert, sicherstellen, dass das MIDI-Kabel vom QX61 an den MIDI-EINGANG des Geräts angeschlosssen ist.
	QX61 wurde angeschlossen, nachdem das Programm gestartet wurde.	Programm mit dem angeschlossenen Steuergerät erneut starten.
	Problem wird von einem USB-Hub verursacht.	QX61 aus dem USB-Hub ausstecken und direkt an den Computer anschließen.
	Programmeinstellungen gestatten keinen Empfang von MIDI-Daten vom QX61.	Überprüfen, dass das QX61 oder ein USB MIDI-Gerät als aktive MIDI-Quelle im Programm erscheinen. Auf die MIDI-Einstellungen kann für gewöhnlich über das Einstellungs- oder Optionsmenü des Programms zugegriffen werden.
	MIDI-Kanal am QX61 und MIDI-Eingangskanal des Programms stimmen nicht überein.	Überprüfen, dass das QX61 MIDI-Informationen auf dem Kanal sendet, der vom Zielgerät erwartet wird.
Noten werden kontinuierlich gehalten.	Ein Sustain-Pedal wurde angeschlossen oder abgesteckt nachdem der QX61 eingeschaltet wurde.	Drücken Sie MUTE und NULL gleichzeitig, um eine MIDI-Panik-Meldung zu senden, die alle Regler zurücksetzt und eine Notendeaktivierungsmeldung sendet. Falls das nicht funktioniert, schalten Sie die Stromversorgung des Gerätes aus, warten einen Moment und schalten es anschließend wieder ein.
	Noten bleiben aufgrund von unvollständigen MIDI-Daten hängen.

SPEZIFIKATIONEN

NETZ: USB, 9V DC, 500mA, center-positiv, 5,5mm Durchmesser (separat erhältlich)

KEYBOARD: 61 Tasten

PADS, ENCODERN, SLIDERS: 4 anschlagdynamischen Pads, 8 Encodern, 8 sliders

ZUBEHÖR: Schnellbedienungsanleitung, USB-Kabel

MIDI AUSGÄNGE: 5-poliger Anschluss (x2)

USB: 1 Überbrückungsanschluss (MIDI über USB)

http://www.alesis.com/QX61

VELOCITY CURVES

1 (pad default curve)

5 (keyboard default curve)

2

6

3

7

4

8

MIDI MESSAGE CHART: PADS

MIDIMESSAGE	DESCRIPTION	PAD
		DATA1	DATA2
0-119 Standard MIDI CCs Button release value Button press value
120-127 Channel Mode Messages Button release value Button press value
128 Controller Off
129 Pitch Bend Range Sensitivity value
130 Channel Fine Tune Tuning amount
131 Channel Coarse Tune Tuning amount
132 Channel Pressure Pressure amount
133 RPN Coarse Value RPN LSB RPN MSB
134 RPN Fine Value RPN LSB RPN MSB
135 NRPN Coarse Value NRPN LSB NRPN MSB
136 NPRN Fine Value NRPN LSB NRPN MSB
137 Master Volume GM Volume LSB Volume MSB
138 Master Pan GM Pan LSB Pan MSB
139 Master Coarse Tune GM Tuning LSB Tuning MSB
140 Master Fine Tune GM Tuning LSB Tuning MSB
141 Chorus Mod Rate GM2 Mod rate
142 Chorus Mod Depth GM2 Mod depth
143 Feedback GM2 Feedback level
144 Send to Reverb GM2 Reverb send level
145 Pitch Bend Pitch shift LSB Pitch shift MSB
146 Program Change Program number
147 Program/Bank Preset Bank LSB Bank MSB
148 MMC Command Command select
149 Reverb Type GM2 Type
150 Reverb Time GM2 Time
151 Chorus Type GM2 Type
152 MIDI CC Decrement MIDI CC Start value End value
153 MIDI CC Increment MIDI CC Start value End value
154 Program Decrement Start value End value
155 Program Increment Start value End value
156 MIDI CC (on/off toggle) MIDI CC Toggle value 2 Toggle value 1
157 Note (on/off toggle) Note
158 Note (on/off) Note

DATA3

MIDI MESSAGE CHART: TRANSPORT CONTROLS

MIDIMESSAGE	DESCRIPTION	MMC BUTTON (Transport Controls)
		DATA1	DATA2
0-119 Standard MIDI CCs Button release value Button press value
120-127 Channel Mode Messages Button release value Button press value
128	Controller	Off
129 Pitch Bend Range Sensitivity value
130	Channel Fine Tune		Tuning amount
131	Channel Coarse Tune		Tuning amount
132	Channel Pressure		Pressure amount
133	RPN Coarse	Value	RPN LSB	RPN MSB
134	RPN Fine	Value	RPN LSB	RPN MSB
135	NRPN Coarse	Value	NRPN LSB	NRPN MSB
136	NPRN Fine	Value	NRPN LSB	NRPN MSB
137	Master Volume GM Volume LSB Volume MSB
138	Master Pan GM		Pan LSB	Pan MSB
139	Master Coarse Tune GM		Tuning LSB	Tuning MSB
140	Master Fine Tune GM		Tuning LSB	Tuning MSB
141	Chorus Mod Rate GM2		Mod rate
142	Chorus Mod Depth GM2		Mod depth
143	Feedback GM2		Feedback level
144	Send to Reverb GM2		Reverb send level
145	Pitch Bend		Pitch shift LSB	Pitch shift MSB
146	Program Change	Program number
147	Program/Bank Preset		Bank LSB	Bank MSB
148	MMC Command		Command select
149 Reverb Type GM2			Type
150 Reverb Time GM2			Time
151 Chorus Type GM2			Type
152	MIDI CC Decrement	MIDI CC	Start value	End value
153	MIDI CC Increment	MIDI CC	Start value	End value
154	Program Decrement		Start value	End value
155	Program Increment		Start value	End value
156	MIDI CC (on/off toggle)	MIDI CC	Toggle value 2	Toggle value 1
157	Note (on/off toggle)	Note	Velocity off	Velocity on
158	Note (on/off)	Note	Velocity off	Velocity on

DATA3

MIDI MESSAGE CHART: AC

MIDIMESSAGE	DESCRIPTION	AC (Pitch Bend Wheel, Modulation Wheel, Sustain Pedal, Data Sliders, Knobs)
		DATA1	DATA2	DATA3
0-119 Standard MIDI CCs MIN MAX
120-127 Channel Mode Messages MIN MAX
128	Controller	Off
129 Pitch Bend Range
130	Channel Fine Tune
131	Channel Coarse Tune
132	Channel Pressure
133	RPN Coarse		RPN LSB	RPN MSB
134	RPN Fine		RPN LSB	RPN MSB
135	NRPN Coarse	NRPN LSB	NRPN MSB
136	NPRN Fine NRPN LSB	NRPN MSB
137	Master Volume GM
138	Master Pan GM
139	Master Coarse Tune GM
140	Master Fine Tune GM
141	Chorus Mod Rate GM2
142	Chorus Mod Depth GM2
143	Feedback GM2
144 Send to Reverb GM2
145	Pitch Bend
146	Program Change
147	Program/Bank Preset
148	MMC Command
149	Reverb Type GM2
150	Reverb Time GM2
151	Chorus Type GM2
152	MIDI CC Decrement
153	MIDI CC Increment
154	Program Decrement
155	Program Increment
156	MIDI CC (on/off toggle)
157	Note (on/off toggle)
158	Note (on/off)

MIDI IMPLEMENTATION CHART
