BEDIENUNGSANLEITUNG Q61 ALESIS

Q61
USB-Kabel
- Kurzanleitung
- Sicherheitshinweise und Garantieinformationen

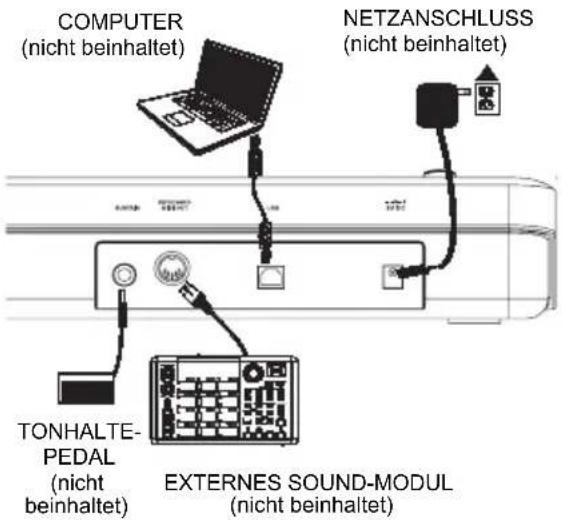

ANSCHLUSSDIAGRAMM

Legen Sie beim Anschluss des Q61 bitte die folgende Situation zugrunde.

1. Das Q61 mit einem USB-Kabel an den Computer anschließen. Das Gerät wird über den USB-Anschluss mit Strom versorgt. Anderenfalls, sollte der Computer nicht Bestandteil des Aufbaus sein oder falls das Q61 über eine externe Stromquelle gespeist werden soll, bitte einen 9V-Gleichstromadapter (center-positive) mit 500mA, 5,46mm Durchmesser (separat erhältlich) einsetzen.

2. Falls ein externes Sound-Modul verwendet werden soll, das Q61 mit einem fünfpoligen MIDI-Kabel über den Ausgang KEYBOARD MIDI OUT mit dem Eingang MIDI IN des externen Geräts verbinden.

3. Das Q61 mit einem USB-Kabel an den Computer anschließen. Das Gerät wird über den USB-Anschluss mit Strom versorgt. Anderenfalls, sollte der Computer nicht Bestandteil des Aufbaus sein oder falls das Q61 über eine externe Stromquelle gespeist werden soll, bitte einen 9V-Gleichstromadapter (center-positive) mit 500mA, 5,46mm Durchmesser (separat erhältlich) einsetzen.

4. Falls ein externes Sound-Modul verwendet werden soll, das Q61 mit einem fünfpoligen MIDI-Kabel über den Ausgang KEYBOARD MIDI OUT mit dem Eingang MIDI IN des externen Geräts verbinden.

COMPUTER (nicht beinhaltet) NETZANSCHLUSS (nicht beinhaltet) TONHALTE- PEDAL (nicht beinhaltet) EXTERNES SOUND-MODUL (nicht beinhaltet)

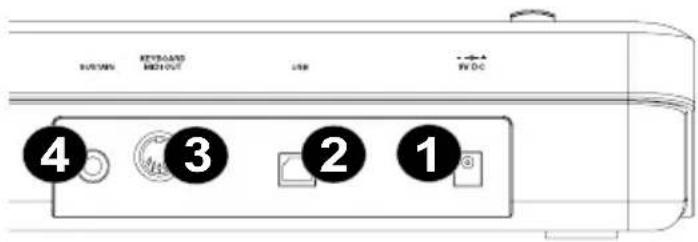

FUNKTIONSELEMENTE GERÄTERÜCKSEITE

1. NETZANSCHLUSS FÜR GLEICHSTROMADAPTER - Zum

Anschluss eines 9V-Gleichstromadapters (center-positive) mit 500mA, 5,46mm Durchmesser (separat erhältlich), falls das Q61 nicht über den USB-Anschluss mit Strom gespeist werden soll.

BUTTON HOLDOUT USB HDC 4 3 2 1

1. USB-ANSCHLUSS – Anschluss eines

herkömmlichen USB-Kabels, dessen anderes Ende in einen USB-Anschluss am Computer angeschlossen wird. Der USB-Anschluss des Computers versorgt das Q61 mit Strom. Diese Verbindung dient zum Senden und Empfangen von MIDI-Daten zwischen Dem Computer und dem Q61 und kann auch dazu verwendet werden, MIDI-Daten vom Computer an ein Gerät, welches an den Ausgang MIDI OUT des Q61 angeschlossen ist, zu senden.

1. MIDI AUS – Diesen Anschluss über ein fünfpoliges MIDI-Kabel (separat erhältlich) mit dem Anschluss MIDI IN eines externen Geräts verbinden.

2. EINGANG TONHALTEPEDAL – Dient zum Anschluss eines 6,35 mm TS-Tonhaltepedals (separat erhältlich).

3. USB-ANSCHLUSS – Anschluss eines herkömmlichen USB-Kabels, dessen anderes Ende in einen USB-Anschluss am Computer angeschlossen wird. Der USB-Anschluss des Computers versorgt das Q61 mit Strom. Diese Verbindung dient zum Senden und Empfangen von MIDI-Daten zwischen Dem Computer und dem Q61 und kann auch dazu verwendet werden, MIDI-Daten vom Computer an ein Gerät, welches an den Ausgang MIDI OUT des Q61 angeschlossen ist, zu senden.

4. MIDI AUS – Diesen Anschluss über ein fünfpoliges MIDI-Kabel (separat erhältlich) mit dem Anschluss MIDI IN eines externen Geräts verbinden.
5. EINGANG TONHALTEPEDAL – Dient zum Anschluss eines 6,35 mm TS-Tonhaltepedals (separat erhältlich).

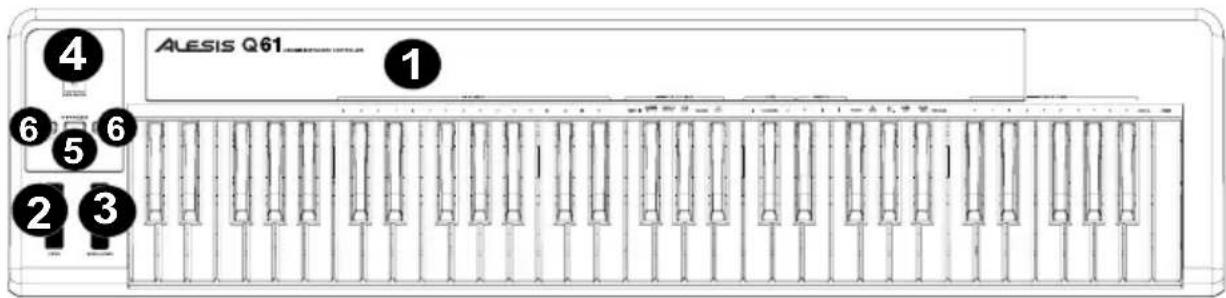

FUNKTIONSELEMENTE GERÄTEOBERSEITE

ALESIS Q61 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 ALESIS Q61

1. KEYBOARD – Das KEYBOARD fungiert als normale, elektronische Pianotastatur während der Aufführung, kann aber auch zum Einstellen der MIDI-Optionen und zum Senden von MIDI-Meldungen verwendet werden. Die oberhalb der Tasten befindlichen Bezeichnungen zeigen deren Funktion an. Die numerierten Tasten dienen zur Eingabe von Parameterwerten. Mit den Tasten Cancel oder Enter werden die gewählten Werte jeweils gelöscht oder bestätigt. Weitere Informationen finden sich im Abschnitt AUSWAHL & EDITIEREN VON MIDI-BEFEHLEN.
2. TONHÖHENVERBIEGUNGSRAD – Sendet Mitteilungen zur Tonhöhenverbiegung im MIDI-Format um die Tonhöhe einer Note zeitweise anzuheben oder abzusenken.
3. MODULATIONSRAD – Mit diesem Rad können fortwährende Steuerungsdaten (CC #1 – Modulationstiefe) übermittelt werden.
4. DATENEINGABEREGLER – Mit diesem Regler können MIDI-Mitteilungen für den augenblicklich auf der Tastatur gewählten Parameter übermittelt werden (z. B. REVERB DEPTH, LAUTSTÄRKE usw.). Der Parameter kann durch Drücken der Taste MIDI / SELECT und der jeweiligen Taste auf der TASTATUR.
5. MIDI / SELECT – Durch Drücken dieser Taste können die MIDI-Einstellungen verändert und MIDI-Meldungen über die gekennzeichneten Tasten des KEYBOARDS gesendet werden. Weitere Informationen finden sich im Abschnitt AUSWAHL & EDITIEREN VON MIDI-BEFEHLEN.
6. OKTAVE AUF / AB – Mit diesen Tasten kann der Oktavenbereich der Tastatur nach oben oder unten verlagert werden.

AUSWAHL & EDITIEREN VON MIDI-BEFEHLEN

Die MIDI / SELECT-Taste und die Tasten des KEYBOARDS können zur Einstellung der MIDI-Parameter und zum leichten und schnellen Senden von MIDI-Meldungen und –Informationen verwendet werden:

1. MIDI / SELECT-Taste drücken.
2. Auf dem KEYBOARD die Taste drücken, deren MIDI-Einstellung (ersichtlich oberhalb der Taste) geändert oder übermittelt werden soll.
3. Mit den numerierten Tasten des KEYBOARDS einen Wert eingeben.
4. Mit Enter bestätigen oder mit Cancel löschen.

MIDI-KANÄLE – Damit kann der MIDI-Kanal (1-16) gewählt werden, über welchen das Q61 MIDI-Mitteilungen sendet. Ab Werk ist hier immer Kanal 1 eingestellt.

EINGABEGRUPPE FÜR DIE DATENZUWEISUNG

Diese Parameter ändern den MIDI-Befehl, der über den DATENSCHIEBEREGLER gesendet wurde. Um die Werte zu ändern, drücken Sie die MIDI/AUSWAHL-Taste und anschließend die entsprechende Taste am Keyboard. Drücken Sie die MIDI/Auswahl-Taste, um den Vorgang zu beenden.

VELOCITY – Mit dieser Taste stellt man den DATENEINGABEREGLER darauf ein, die Notengeschwindigkeit einzustellen. Wird dieser Wert erhöht, steigt der durch ein leichtes Spielen der Taste erzeugte MIDI-Geschwindigkeitswert.

REVERB DEPTH – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #91 (Reverb-Sendepegel) eingestellt. Der ab Werk eingestellte Wert beträgt 64.

CHORUS DEPTH – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #93 (Chor-Sendepegel) eingestellt. Der ab Werk eingestellte Wert beträgt 64.

PAN POT – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #10 (Pan) eingestellt. Der ab Werk eingestellte Wert beträgt 64 (Mitte).

VOLUME – Mit dieser Taste wird der DATENEINGABEREGLER auf CC #7 (Kanal-Lautstärke) eingestellt.

CC DATA (Control Change Data) – Zum Einstellen des zu sendenden Werts. Bei Drücken der Enter-Taste wird eine MIDI-Mitteilung gesendet.

OKTAVENGRUPPE -

-1 – Senkt den Oktavenbereich des Keyboards um eine Oktave.

STANDARD – Bringt den Oktavenbereich auf den Standardwert, bei dem die erste Note C0 ist.

+1 – Erhöht den Oktavenbereich des Keyboards um eine Oktave.

TRANSPOSITIONSGRUPPE

Diese Parameter transponieren das Keyboard jeweils um einen Halbton. Sie können diese Tasten mehrfach drücken, um mehrere Halbtöne zu transponieren und die gewünschte Tonart zu finden.

b – Senkt die Tonhöhe des gesamten KEYBOARDS um einen Halbton.

- Setzt das KEYBOARD wieder in den standardmäßigen Bereich zurück.

# – Hebt die Tonhöhe des gesamten KEYBOARDS um einen Halbton an.

RESET – Durch Drücken dieser Taste und einer Bestätigung mit ENTER wird ein Rücksetzbefehl an alle Steuerungseinheiten gesendet und das Q61 stellt wieder die ab Werk eingegebenen Werte ein.

Hinweis: Diese Taste ändert den augenblicklichen Oktavenbereich oder die Notenverlagerung des KEYBOARDS nicht.

ANDERE EINSTELLUNGEN UND BEFEHLE

Diese Einstellungen und Befehle legen verschiedene Parameter fest und senden MIDI-Befehle.

CC-DATEN (Control Change Data) – Sendet eine CC-Nachricht mithilfe einer CC-Nummer, die von der CC-Nummernfunktion bestimmt wird. Das Drücken der Enter-Taste sendet einen MIDI-Befehl.

CC-Nr. (Control Change Number) – Legt die zu sendende MIDI-CC# fest, und zwar entweder durch den DATENSCHIEBEREGLER oder durch die CC-DATENFUNKTION. (Bei der Auswahl von CC-Daten wird der Befehl erst gesendet, wenn die Enter-Taste gedrückt wird.)

BANK MSB und BANK LSB- Legt das LSB (Least Significant Byte - niedrigstwertiges Byte) und das MSB (Most Significant Byte - höchstwertiges Byte) fest:

Hinweis: Dies wird beim Senden von Programmwechselbefehlen verwendet.

PROGRAM – Diese Taste dient zum Einstellen der MIDI-Programmwechselnummer.

ABBRECHEN - Löscht einen numerischen Wert, der einem Parameter im MIDI / AUSWAHL-Modus zugewiesen wurde.

ENTER - Bestätigt einen numerischen Wert, der einem Parameter im MIDI / AUSWAHL-Modus zugewiesen wurde.

FEHLERBEHEBUNG

PROBLEM URSACHE LÖSUNG
Kein Sound vom Zielgerät.	Q61 ist nicht vorschriftsmäßig angeschlossen.	USB-Verbindung des Computers überprüfen und sicherstellen, dass das Q61 erkannt wird. Falls notwendig, Verbindung erneut aufbauen und Computer erneut starten.
		Wird über die Verbindung ein externes Gerät gesteuert, sicherstellen, dass das MIDI-Kabel vom Q61 an den MIDI-EINGANG des Geräts angeschlossen ist.
	Q61 wurde angeschlossen, nachdem das Programm gestartet wurde.	Programm mit dem angeschlossenen Steuergerät erneut starten.
	Problem wird von einem USB-Hub verursacht.	Q61 aus dem USB-Hub ausstecken und direkt an den Computer anschließen.
	Programmeinstellungen gestatten keinen Empfang von MIDI-Daten vom Q61.	Überprüfen, dass das Q61 oder ein USB MIDI-Gerät als aktive MIDI-Quelle im Programm erscheinen. Auf die MIDI-Einstellungen kann für gewöhnlich über das Einstellungs- oder Optionsmenü des Programms zugegriffen werden.
	MIDI-Kanal am Q61 und MIDI-Eingangskanal des Programms stimmen nicht überein.	Überprüfen, dass das Q61 MIDI-Informationen auf dem Kanal sendet, der vom Zielgerät erwartet wird.
Noten werden ständig gehalten.	Tonhaltepedal wurde nach Einschalten des Q61 angeschlossen.	Gerät ausschalten, einen Moment warten und dann wieder einschalten.
	Noten bleiben aufgrund von unvollständigen MIDI-Daten hängen.	Gerät ausschalten, einen Moment warten und dann wieder einschalten.
Tonhaltepedal funktioniert gegensätzlich.	Tonhaltepedal wurde nach Einschalten des Q61 angeschlossen.	Mit dem Pedal an das Gerät angeschlossen dieses ausschalten, einen Moment warten und dann wieder einschalten.

SPEZIFIKATIONEN

NETZ: USB, 9V DC, 500mA, center-positiv, 5,46mm Durchmesser (separat erhältlich)

KEYBOARD: 61 Tasten

ZUBEHÖR: Schnellbedienungsanleitung, USB-Kabel

MIDI AUSGÄNGE: 1 5-poliger Anschluss

USB: 1 Überbrückungsanschluss (MIDI über USB)

http://www.alesis.com/Q61

MIDI IMPLEMENTATION CHART

	Transmit/Export	Recognize/Import	Remarks
1. Basic Information
MIDI channels 1-16 No Default = 1
Note numbers 12-108 No With Octave +/- buttons
Program change 1-128 No
Bank Select response Yes No 0-127
Modes supported: Mode 1: Omni-On, Poly Mode 2: Omni-On, Mono Mode 3: Omni-Off, Poly Mode 4: Omni-Off, Mono Multi Mode	No No Yes No No	No No No No No
Note-On Velocity Yes No
Note-Off Velocity No No
Channel Aftertouch	Yes No		Via data slider, when assigned
Poly (Key) Aftertouch	No No
Pitch Bend	Yes No
Active Sensing No No
System Reset	Yes No
Tune Request	No No
Universal System Exclusive	No No
Manufacturer or Non-Commercial System Exclusive	No	No
NRPNs	No	No
RPNs	No	No
2. MIDI Timing and Synchronization
MIDI Clock	No No
Song Position Pointer	No No
Song Select	No No
Start Continue Stop	No No	No No
MIDI Time Code	No No
MIDI Machine Control	No No
MIDI Show Control	No No
