Q25 - Tastiera MIDI ALESIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tastiera MIDI
Numero di tasti	25 tasti
Alimentazione	USB (alimentato dal bus) o adattatore 9 V CC 500 mA centro positivo (venduto separatamente)
Connettività	USB (MIDI over USB), uscita MIDI a 5 pin, ingresso pedale sustain 1/4"
Controlli	Ruota di modulazione, ruota pitch bend, potenziometro DATA ENTRY, tasti Octave +/-, tasto MIDI/SELECT
Funzioni MIDI	Velocity, Aftertouch, Reverb Depth, Volume, CC Data, Program Change, Transposition (b/#), Reset
Accessori inclusi	Cavo USB, guida rapida

Domande frequenti - Q25 ALESIS

Come collegare il Q25 a un computer?

Collegare un cavo USB dal computer alla porta USB del Q25. Il dispositivo è alimentato dalla connessione USB. Assicurarsi che il computer sia acceso.

Cosa fare se il Q25 non si accende?

Verificare che il cavo USB sia collegato correttamente e che il computer sia acceso. Se si utilizza un adattatore di alimentazione, assicurarsi che sia collegato e che fornisca 9 V CC 500 mA centro positivo.

Perché non c'è suono dal dispositivo di destinazione?

Controllare le connessioni USB e MIDI. Assicurarsi che il Q25 sia riconosciuto dal computer e che il software riceva i dati MIDI. Verificare inoltre che il canale MIDI del Q25 corrisponda a quello dell'applicazione.

Come trasporre la tastiera?

Premere il tasto MIDI/SELECT, quindi il tasto identificato b / # (trasposizione). Utilizzare i tasti numerici per inserire il valore di trasposizione in semitoni, quindi premere Enter.

Come regolare la dinamica (Velocity)?

Premere MIDI/SELECT, quindi il tasto VELOCITY. Ruotare il potenziometro DATA ENTRY per regolare la sensibilità. Un valore più alto aumenta la dinamica prodotta con un tocco leggero.

Il pedale sustain funziona al contrario, cosa fare?

Collegare il pedale, quindi spegnere il dispositivo, attendere alcuni secondi e riaccenderlo. Se il problema persiste, controllare la polarità del pedale.

Alcune note rimangono bloccate, come risolvere?

Spegnere il dispositivo, attendere alcuni secondi e riaccenderlo. Ciò reimposta i dati MIDI incompleti.

Come inviare un messaggio di cambio programma (Program Change)?

Premere MIDI/SELECT, quindi il tasto PROGRAM. Inserire il numero di programma utilizzando i tasti numerici, quindi premere Enter.

Come resettare tutti i parametri MIDI?

Premere il tasto RESET (sopra la tastiera), quindi Enter. Ciò invia un messaggio di reset a tutti i controller, ma non modifica l'intervallo di ottava né la trasposizione.

Posso usare il Q25 senza computer?

Sì, è possibile utilizzare un adattatore di alimentazione 9 V CC 500 mA centro positivo (venduto separatamente) e collegare un modulo sonoro esterno tramite l'uscita MIDI. Il Q25 funzionerà quindi come controller autonomo.

MANUALE UTENTE Q25 ALESIS

Questa guida rapida di utilizzo è intesa a fornire una breve panoramica sulle funzioni e caratteristiche del Q25. In questo manuale troverete le istruzioni su come collegare il Q25 e su come servirsi delle sue funzioni base. Buon divertimento!

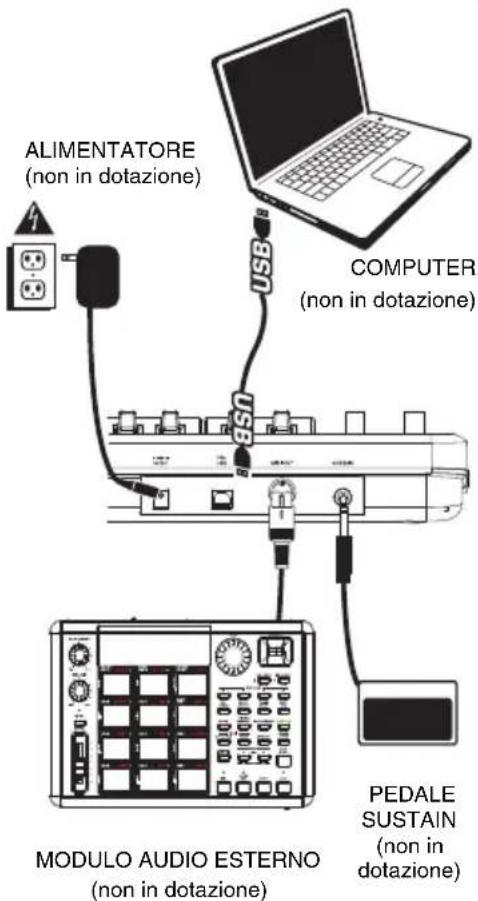

SCHEMA DEI COLLEGAMENTI

Per collegare il Q25, fare riferimento al seguente caso:

1. Collegare un cavo USB dal computer al Q25. L'apparecchio verrà alimentato tramite il collegamento USB. Alternativamente, se non si desidera utilizzare un computer nell'impianto o se si desidera alimentare il Q25 esternamente, inserire un adattatore CC di alimentazione da 9V, 500mA, positivo centrale, diametro 5,46mm (venduto separatamente).

2. Se si desidera utilizzare un modulo audio esterno, collegare un cavo MIDI a 5 poli dall'USCITA TASTIERA MIDI del Q25 all'ingresso MIDI IN del dispositivo esterno.

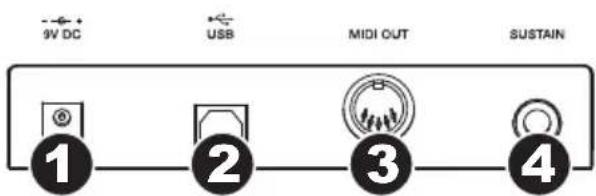

PANORAMICA PANNELLO POSTERIORE

1. INGRESSO ADATTATORE DI ALIMENTAZIONE CC - Inserire un adattatore di alimentazione CC da 9V, 500mA, positivo centrale, diametro 5,46mm (venduto separatamente), nel caso in cui non si desideri alimentare il Q25 tramite il collegamento USB.

2. PORTA USB – Inserire un cavo standard USB a livello di questa presa e nella porta USB del computer. La porta USB del computer fornirà l'alimentazione al Q25. Questo collegamento serve per inviare e ricevere dati MIDI da e verso il computer e può anche essere utilizzato per l'invio di dati MIDI dal computer ad un dispositivo collegato alla porta MIDI OUT del Q25.

3. USCITA MIDI – Servirsi di un cavo MIDI a cinque poli (venduto separatamente) per collegare questo jack all'ingresso MIDI di un dispositivo esterno.

4. INGRESSO PER PEDALE SUSTAIN - Collegare un pedale sustain TS da 1/4" (venduto separatamente) a questo ingresso.

PANORAMICA PANNELLO SUPERIORE

1. TASTIERA - La tastiera

funziona come una normale tastiera elettronica durante le esibizioni, ma può anche essere utilizzata per regolare le impostazioni MIDI e per inviare messaggi MIDI. Le etichette al di sopra dei tasti ne indicano le funzioni. I tasti numerati consentono di inserire valori per le configurazioni. Premere il tasto Cancel o Enter rispettivamente per annullare o confermare una scelta. Per maggiori informazioni, si veda il paragrafo SELEZIONE E MODIFICA DEI COMANDI MIDI.

1. ROTELLA DI BEND DEL PITCH – Trasmette le informazioni relative al bend del pitch MIDI per alzare o abbassare temporaneamente il pitch di una nota.
2. ROTELLA DI MODULAZIONE – Questa rotella può essere utilizzata per trasmettere dati continui del controller (CC #1 o profondità di modulazione).
3. CURSORE DI INSERIMENTO DATI – Questo cursore permette di inviare messaggi MIDI per i parametri attualmente selezionati dalla TASTIERA (ad es., REVERB DEPTH, VOLUME, ecc.). Si può selezionare un parametro premendo MIDI / SELECT e quindi il tasto corrispondente sulla TASTIERA.
4. MIDI / SELECT – Premendo questo tasto è possibile regolare le impostazioni MIDI e inviare messaggi MIDI premendo i tasti etichettati sulla TASTIERA. Per maggiori informazioni, si veda il paragrafo SELEZIONE E MODIFICA DEI COMANDI MIDI.
5. OCTAVE UP / DOWN – Questi tasti possono essere utilizzati per alzare o abbassare la gamma della tastiera.

SELEZIONE E MODIFICA DEI COMANDI MIDI

Il tasto MIDI / SELECT e i tasti della TASTIERA consentono di regolare i parametri MIDI e di inviare messaggi MIDI precisi e informazioni in maniera semplice e rapida:

1. Premere MIDI / SELECT.
2. Premere il tasto della TASTIERA la cui impostazione MIDI (stampata sul tasto stesso) si desidera modificare o inviare.
3. Inserire un valore con i tasti numerati sulla TASTIERA.
4. Premere i tasti Enter o Cancel sulla TASTIERA per confermare o annullare la scelta, rispettivamente.
5. Premere MIDI / SELECT se il pulsante è ancora acceso.

VELOCITÀ – Premere questo tasto per fare in modo che il CURSORE DI INSERIMENTO DATI regoli la velocità delle note. Aumentando questo valore aumenta il valore di velocità MIDI generato da una leggera pressione dei tasti.

AFTERTOUCH - Premere questo tasto per fare in modo che il CURSORE DI INSERIMENTO DATI invii informazioni Aftertouch (talvolta anche denominato Pressione di canale).

REVERB DEPTH (profondità reverb) – Premere questo tasto per impostare il CURSORE DI INSERIMENTO DATI su CC #91 (Reverb Send Level). Il valore predefinito di questa impostazione è 64.

VOLUME – Premere questo tasto per impostare il CURSORE DI INSERIMENTO DATI su CC #7 (Volume di canale).

CC DATA (Control Change Data) – Il valore da inviare. Con la pressione del tasto Enter invia un messaggio MIDI.

b / # – Abbassa o alza (rispettivamente) il pitch dell'intera TASTIERA di un semitono.

RESET – Premere questo tasto seguito dal tasto Enter per inviare un messaggio di azzeramento a tutti i controller e far tornare il Q25 alla sua configurazione originale.

Nota bene: questo tasto non azzera la gamma corrente di ottave o la trasposizione della TASTIERA.

CC NO (Control Change Number) – Imposta il numero di CC MIDI da inviare. (Non verranno inviati messaggi fino a quando non viene premuto il tasto Enter al momento di selezionare i dati CC.)

PROGRAM - Imposta il numero di MIDI Program Change.

Nota bene: dopo aver inserito un numero di CC, questo verrà memorizzato dal Q25. Tuttavia, se si desidera inviare un CC o un messaggio Program Change occorre inserire il valore servendosi dei tasti numerati sulla TASTIERA ogni volta (anche se il valore desiderato compare sullo schermo LCD) prima di premere Enter.

RISOLUZIONE DI PROBLEMI

PROBLEMA	CAUSA	SOLUZIONE
Il display non si accende.	Mancanza di corrente.	Assicurarsi che il Q25 sia collegato al computer e che il computer sia acceso.
		Se si utilizza un adattatore di alimentazione, assicurarsi che sia collegato ad una presa elettrica funzionante.
Nessun suono dal dispositivo target.	Il Q25 non è stato collegato correttamente.	Verificare il collegamento USB del computer per assicurarsi che il Q25 sia riconosciuto. Se necessario, ricollegare l'apparecchio e riavviare il computer.
		Se si controlla un modulo hardware esterno, assicurarsi che il cavo MIDI sia collegato dal Q25 alla porta MIDI IN del dispositivo.
	Il Q25 è stato collegato in seguito al lancio dell'applicazione software.	Riavviare l'applicazione software con il controller inserito.
	Il problema è causato dall'uso di un hub USB.	Scollegare il Q25 dall'hub USB e collegarlo direttamente al computer.
	L'applicazione software non è impostata per ricevere dati MIDI dal Q25.	Assicurarsi che il Q25 o dispositivo MIDI USB sia elencato come sorgente MIDI attiva nell'applicazione. Solitamente, è possibile accedere alle impostazioni MIDI tramite il menu Preferences dell'applicazione.
	Il canale MIDI del Q25 non è lo stesso del canale MIDI in ingresso dell'applicazione.	Assicurarsi che il Q25 invii informazioni MIDI sul canale che il dispositivo target si aspetta.
Le note sono sostenute in maniera continua	Il pedale sustain è stato collegato dopo che il Q25 è stato acceso.	Spegnere l'apparecchio, attendere alcuni istanti, quindi riaccenderlo.
	Note bloccate per via di dati MIDI incompleti.	Spegnere l'apparecchio, attendere alcuni istanti, quindi riaccenderlo.
Il pedale sustain funziona al contrario.	Il pedale sustain è stato collegato dopo che l'alimentazione è stata accesa.	Con il pedale collegato, spegnere l'apparecchio, attendere alcuni istanti, quindi riaccenderlo.

SPECIFICHE TECNICHE

ALIMENTAZIONE: USB, 9V CC, 500mA, positiva centrale, diametro 5,46mm (venduto separatamente)

TASTIERA: 25 tasti

ACCESSORI: guida rapida, cavo USB

USCITE MIDI: 1 jack a 5 poli

USB: 1 connettore slave (MIDI su USB)

http://www.alesis.com/q25
