MANUAL DE USUARIO LS7200 ONKYO

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Qué se encuentra en la caja 3

Configuración avanzada

Menú de configuración 41

Actualización de Firmware

Actualización de Firmware 53

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

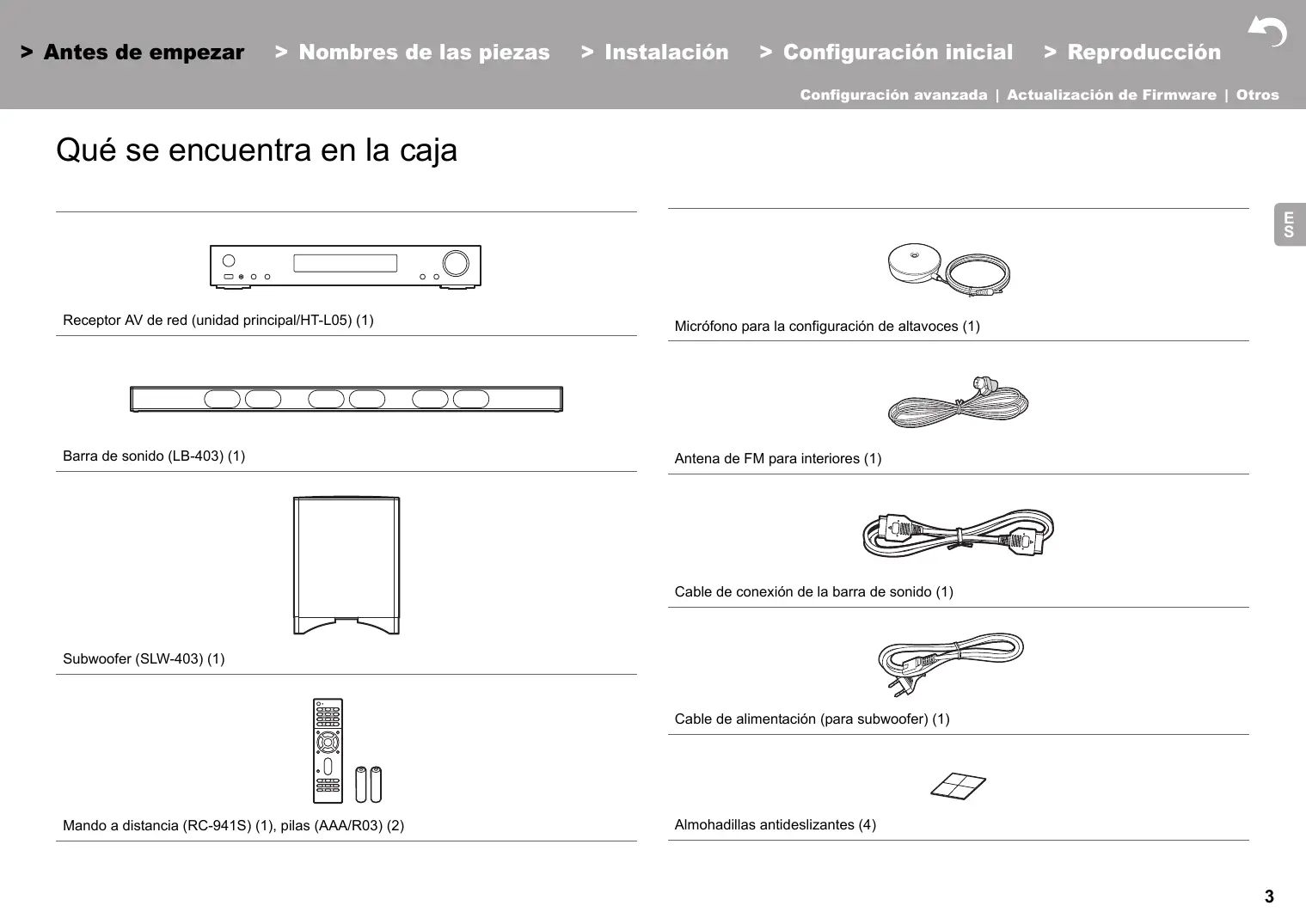

Qué se encuentra en la caja

E S Receptor AV de red (unidad principal/HT-L05) (1)

Micrófono para la configuración de altavoces (1)

Barra de sonido (LB-403) (1)

Antena de FM para interiores (1)

Cable de conexión de la barra de sonido (1)

Cable de alimentación (para subwoofer) (1)

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 Guía de inicio rápido (1)

＊ Este documento es un manual de instrucciones en línea. No se incluye como accesorio.

0 El cable de alimentación no debe conectarse hasta que no se hayan completado todas las otras conexiones.

0 No aceptamos ninguna responsabilidad por daño causado debido a la conexión de equipos fabricados por otras compañías. 0 Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de red y contenidos puede que no estén disponibles en el futuro. Además, los servicios disponibles podrían variar dependiendo de su zona de residencia. 0 Las especificaciones y las características están sujetas a cambios sin previo aviso.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

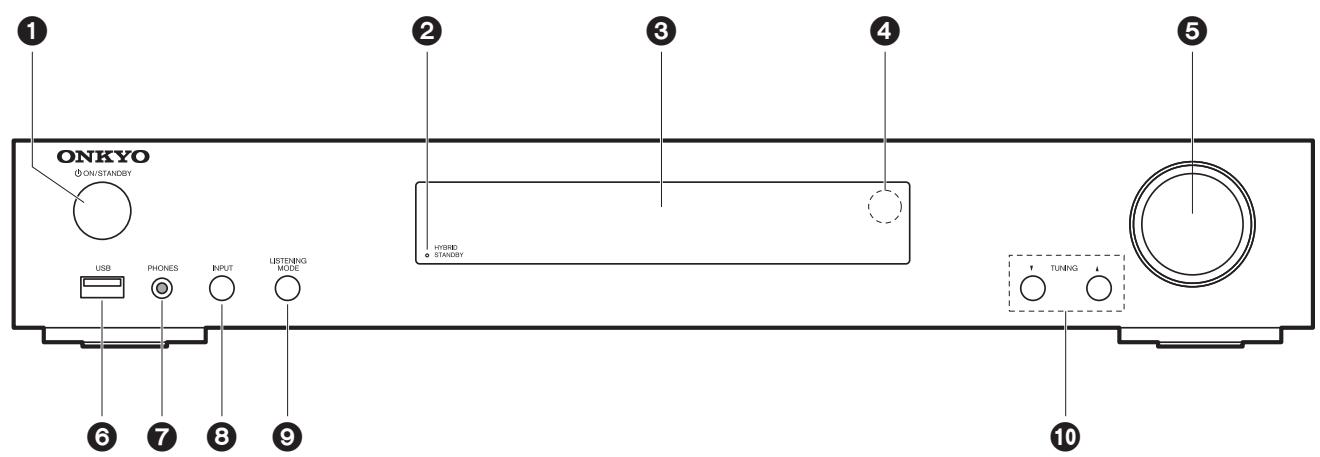

Unidad principal (panel delantero)

Nombres de las piezas

1. Botón Í ON/STANDBY: Enciende la unidad o la configura en modo de espera.

2. Indicador HYBRID STANDBY: Se ilumina si la unidad entra en modo de espera cuando las funciones están activadas y siguen funcionando cuando esta unidad está en modo de espera, tales como HDMI Standby Through (ÄP48) y Network Standby (ÄP52). 3. Pantalla (ÄP8) 4. Sensor del mando a distancia 5. Regulador del volumen: Le permite ajustar el volumen. 6. Puerto USB: Un dispositivo de almacenamiento USB está conectado de manera que los archivos de música almacenados se pueden reproducir. También puede suministrar alimentación (máximo 5 V/1 A) a dispositivos USB con un cable USB. 7. Conector PHONES: Se conectan auriculares estéreo con un mini plug (φ3,5 mm). 8. Botón INPUT: Cambia la entrada a reproducir. (BD/DVD / CBL/SAT / GAME / STRM BOX / CD / TV / FM / NET / USB / BLUETOOTH) 9. Botones LISTENING MODE: Le permite seleccionar el modo de audición. (ÄP30) 10.Botones TUNING4 3: Seleccione la frecuencia de las emisoras de radio FM.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

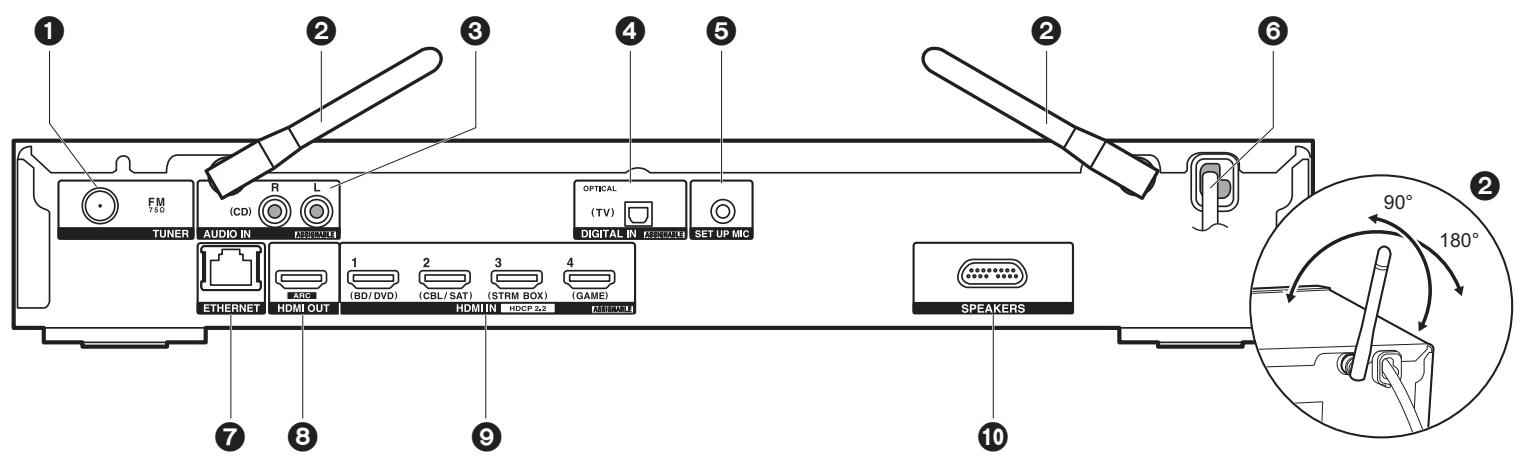

1. Conector TUNER FM 75Ω: Conecte la antena provista.

2. Antena inalámbrica: Levántela para la conexión Wi-Fi o al utilizar un dispositivo habilitado con BLUETOOTH. El diagrama muestra el rango de movimiento de la antena inalámbrica. No intente forzarla más allá de este rango o podría romperla. 3. Conectores AUDIO IN: Introduzca señales de audio de un componente AV con un cable de audio analógico. 4. Conector DIGITAL IN OPTICAL: Introduzca las señales de audio digital desde un televisor, por ejemplo, con un cable óptico digital. 5. Conector SETUP MIC: El micrófono para la configuración de los altavoces suministrado está conectado. 6. Cable de alimentación 7. Puerto ETHERNET: Conecte con la red a través de un cable Ethernet. 8. Conector HDMI OUT: Conecte un cable HDMI para transferir señales de vídeo y señales de audio a un televisor. 9. Conectores HDMI IN: Introduzca señales de vídeo y señales de audio con un cable HDMI conectado a un componente AV. 10.Terminal SPEAKERS: Conecte la barra de sonido incluida usando el cable de conexión de la barra de sonido incluido.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

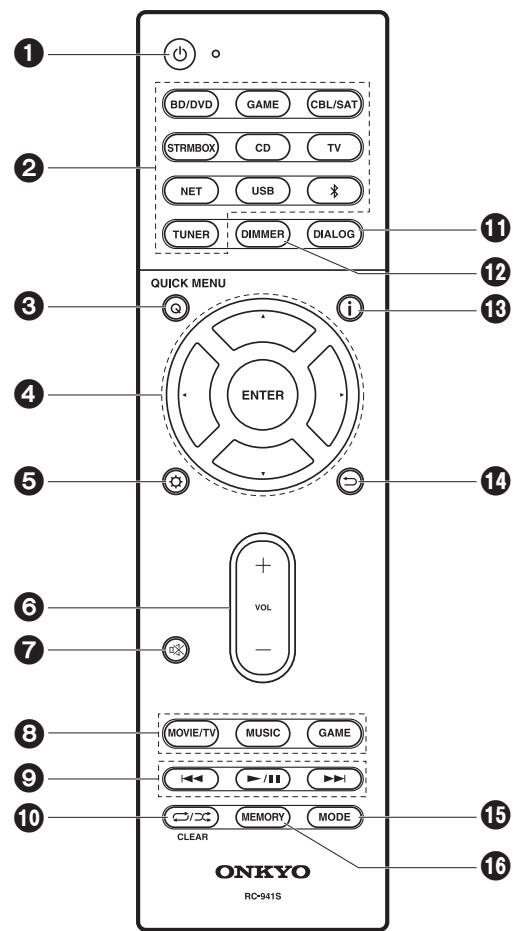

1. Botón Í: Enciende la unidad o la pone en modo de espera.

2. Botones de selector de entrada: Cambia la entrada a reproducir. 3. Botón Q (QUICK MENU): Puede llevar a cabo los ajustes comunes en la pantalla de la TV. (ÄP38) 4. Cursores, botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para confirmar. 5. Botón : Muestra el menú Setup. (ÄP41) 6. Botones de volumen: Le permiten ajustar el volumen. Este botón también cancela el modo silencioso. 7. Botón : Silencia el audio temporalmente. Pulse de nuevo para cancelar el silencio. 8. Botones de modo de audición: Le permite seleccionar el modo de audición. (ÄP30) 9. Botones de reproducción: Puede iniciar la reproducción de Music Server o del USB. 10.Botón : Puede iniciar la reproducción repetida o aleatoria de Music Server o del USB. Botón CLEAR: Borra todos los caracteres que ha introducido al introducir texto en la pantalla del TV. 11. Botón DIALOG: Cambia el ajuste Dialog Enhancement. (ÄP39) 12.Botón DIMMER: Puede ajustar el brillo de la pantalla en tres pasos. No se puede apagar completamente. 13.Botón : Cambia la información en la pantalla. 14.Botón : Devuelve la pantalla al estado anterior durante las operaciones de ajuste. 15.Botón MODE: Cambia la sintonización de una emisora FM entre la sintonización automática y la sintonización manual. 16.Botón MEMORY: Se utiliza para registrar emisoras de radio FM.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

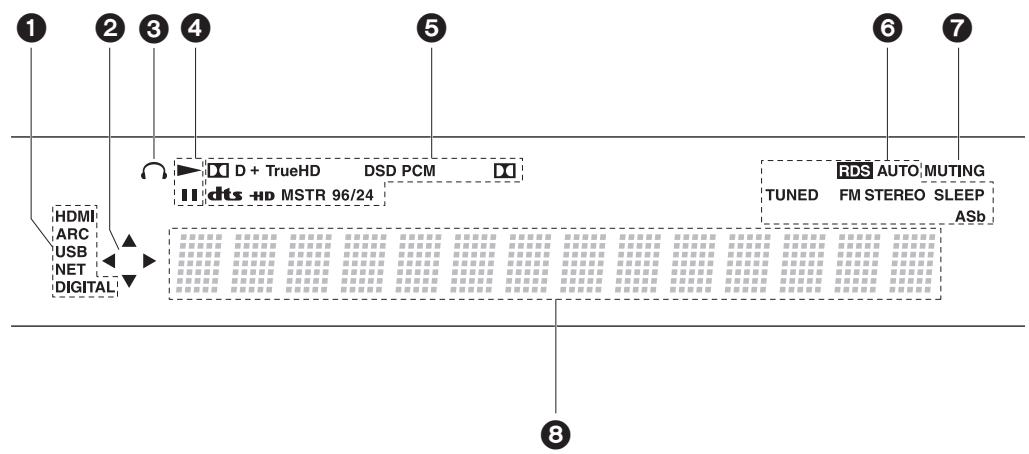

Unidad principal (Pantalla)

1. Se ilumina en las siguientes condiciones. HDMI: Las señales HDMI entran y están seleccionadas. ARC: Las señales de audio desde un televisor compatible con ARC entran y están seleccionadas. USB: Cuando "USB" está seleccionado con el selector de entrada y la unidad está conectada por USB y el dispositivo USB está seleccionado. Parpadea si el dispositivo USB no está conectado correctamente. NET: Cuando "NET" está seleccionado con el selector de entrada y la unidad está conectada a la red. Parpadeará si la conexión a la red no es correcta. DIGITAL: Entran señales digitales y el selector de entrada digital está seleccionado. 2. Se ilumina cuando se accione el selector de entrada "NET" o "USB" e indica que se pueden llevar a cabo operaciones del cursor del mando a distancia en pantallas que muestran una lista de pistas, por ejemplo. 3. Se ilumina cuando se conectan unos auriculares. 4. Se ilumina cuando se acciona el selector de entrada "NET" o "USB" cuando se reproducen o se pausan pistas. 5. Se ilumina de acuerdo al tipo de señales digitales de entrada de audio y al modo de audición. 6. Se ilumina en las siguientes condiciones. RDS: Recepción de transmisión RDS.

AUTO: Cuando el modo de sintonización es automático.

TUNED: Recepción de radio FM. FM STEREO: Recepción de FM estéreo. SLEEP: Se ha configurado el temporizador de apagado. ASb: Cuando la función Auto Standby está habilitada. (ÄP51) 7. Parpadea cuando se encuentra silenciado. 8. Muestra información varia sobre las señales de entrada. Los caracteres que no se puedan mostrar en esta unidad serán reemplazados con asteriscos ( ＊ ).

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

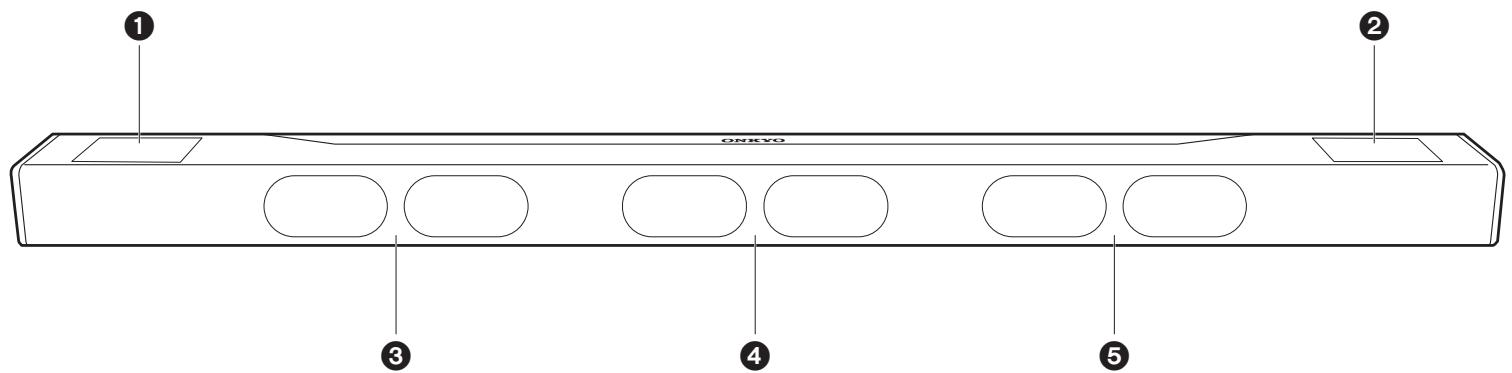

1. Altavoz de altura izquierdo

2. Altavoz de altura derecho 3. Altavoz frontal izquierdo 4. Altavoz central 5. Altavoz frontal derecho 6. Conectores de altavoz: Conecte a la unidad principal usando el cable de conexión de la barra de sonido incluido. 7. Orificios para colocarla en la pared: La barra de sonido puede colocarse en la pared sujetándola mediante estos orificios para tornillos para madera, etc, fijados en la pared. Los orificios para la sujeción en la pared se encuentran en la parte trasera de la barra de sonido en dos ubicaciones separadas entre sí 580 mm. 0 Los tornillos para madera, etc., para colocar los soportes en la pared no están incluidos. Consulte con un profesional para asegurarse de que elige el tipo, material, longitud, etc., que proporcione un soporte suficiente. Añada una placa o anclaje de refuerzo en caso necesario. 0 No aceptaremos ninguna responsabilidad por los daños o lesiones causadas debido a una colocación incorrecta o incompleta, a un uso incorrecto o a causas naturales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

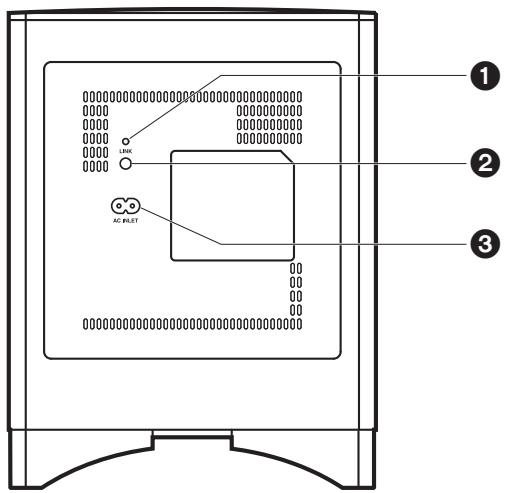

1. LINK LED: Se ilumina cuando está emparejado con la unidad principal.

2. Botón LINK: Se utiliza para emparejar el subwoofer y la unidad principal. 3. AC INLET: El cable de alimentación suministrado está conectado. La configuración de conexión inalámbrica entre el subwoofer y la unidad principal se completó en el momento del envío. Para comenzar a utilizar la unidad, solo es necesario que conecte el cable de alimentación. 0 Si el LINK LED está parpadeando y no escucha que se emita sonido desde el subwoofer, vaya a "Resolución de problemas" y compruebe "El subwoofer no produce sonido" (ÄP57).

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

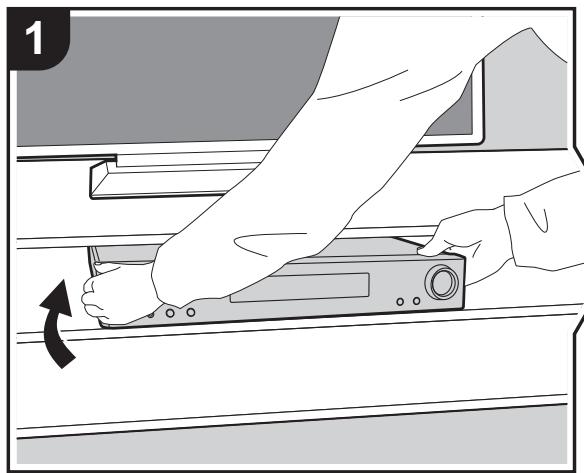

1. Conexión de los altavoces

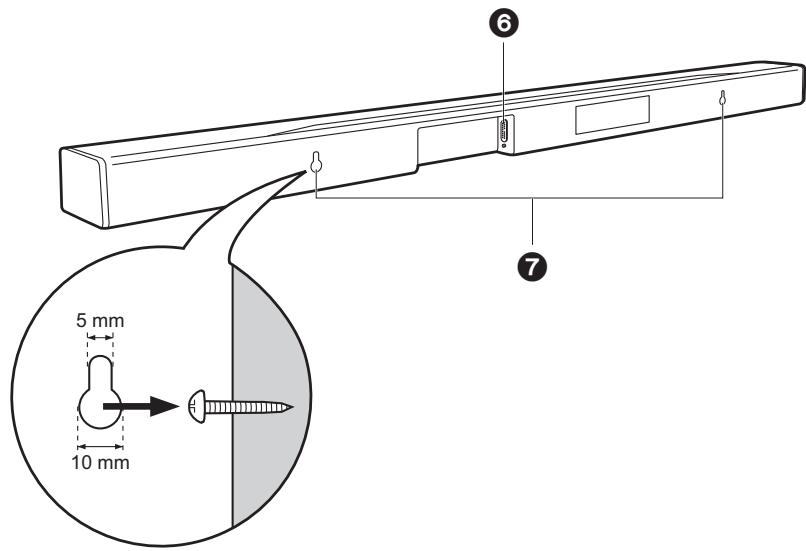

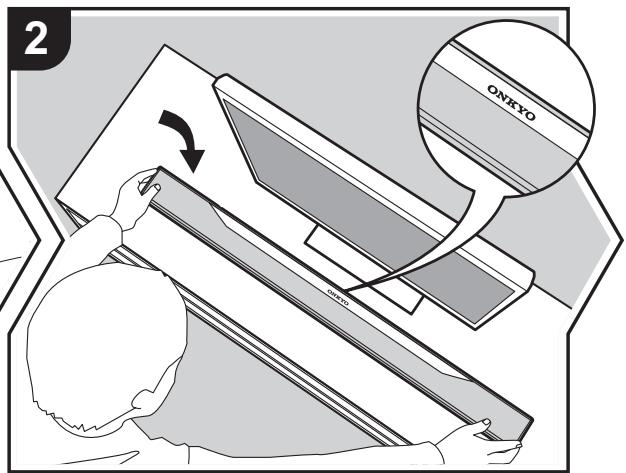

Montaje de la barra de sonido

E S La barra de sonido envía el audio a los altavoces delanteros y al altavoz central desde la parte delantera y el audio para los altavoces de altura desde la parte superior. Colóquela frente al TV de modo que el logo quede hacia arriba.

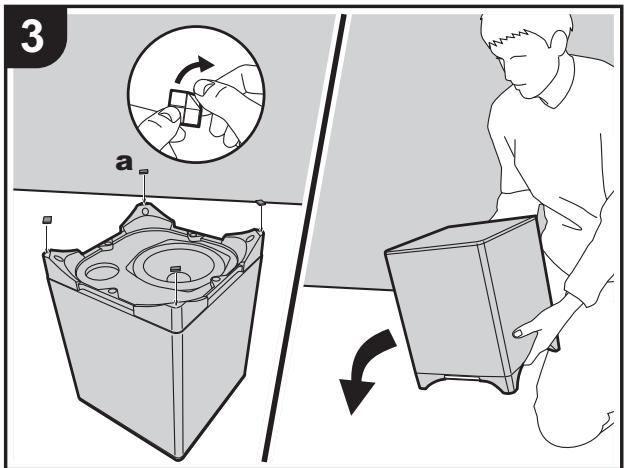

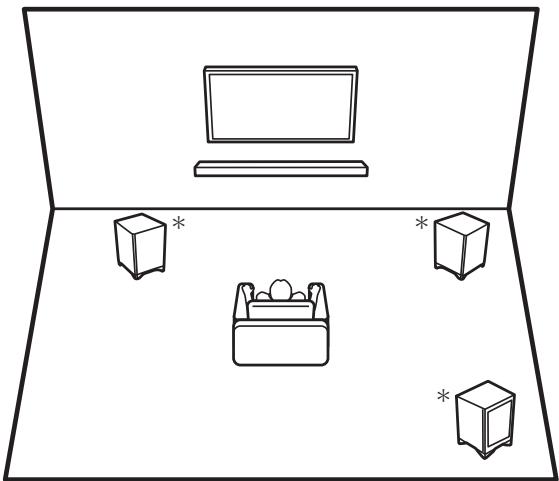

Montaje del subwoofer

Coloque los Almohadillas incluidos en las cuatro esquinas de las bases del subwoofer. Esto hace que los altavoces no se resbalen tan fácilmente, mejora la estabilidad de la instalación y permite un mejor sonido. La conexión entre la unidad principal y el subwoofer es inalámbrica. Coloque el subwoofer a menos de 10 m de la unidad principal. Además, colóquelo de modo que no existan obstáculos como paredes entre la unidad principal y el subwoofer.

＊ La direccionalidad de los subwoofers, donde el oído percibe la dirección del sonido, es débil, de modo que se conseguirá el mismo efecto desde el subwoofer independientemente de dónde decida colocarlo en la habitación.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

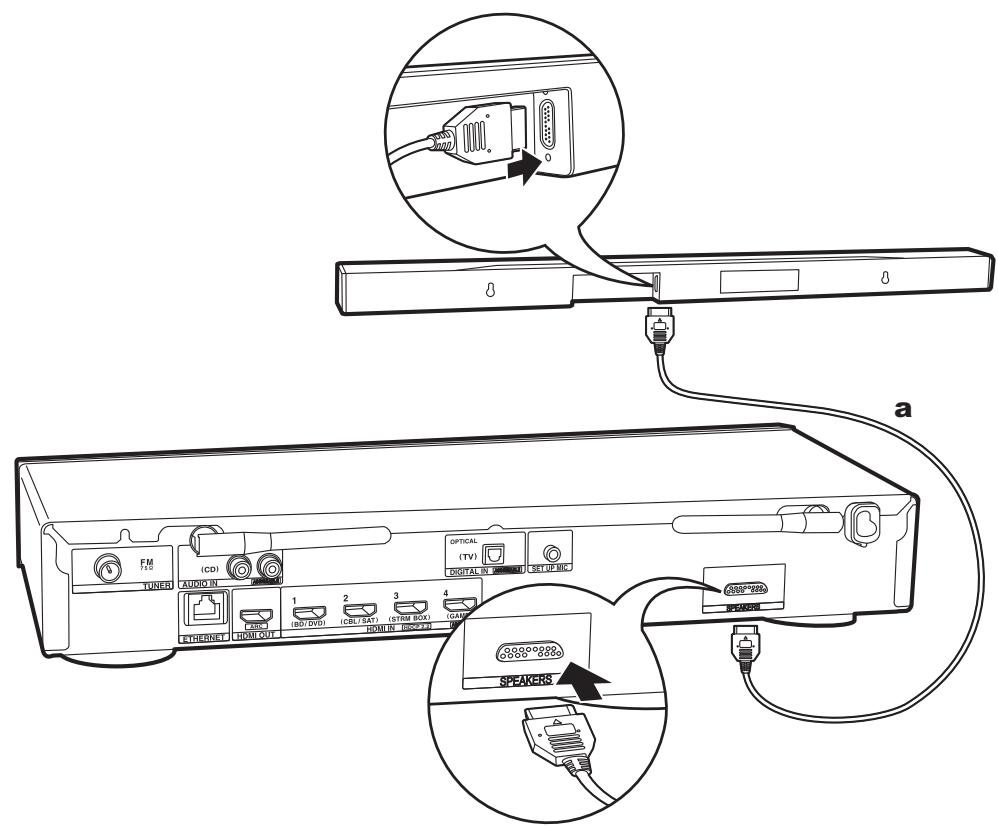

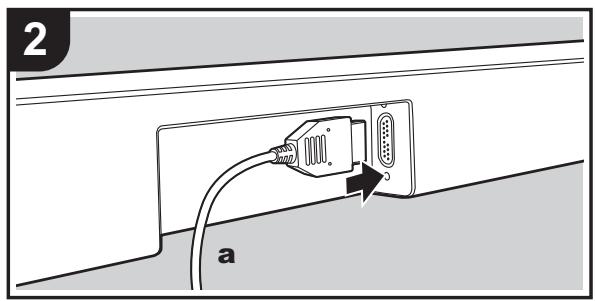

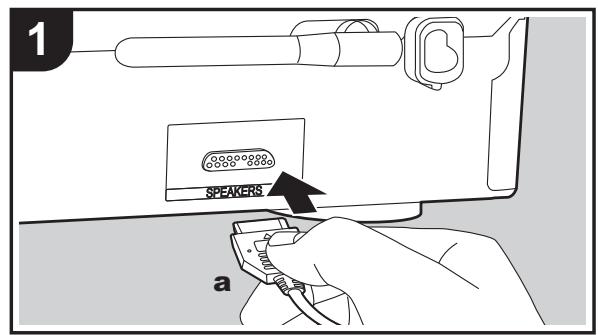

Conexión de la barra de sonido

Consulte la ilustración para conectar la barra de sonido. Haga coincidir el lado etiquetado del conector del cable con el puerto y asegúrese de que está totalmente insertado. a Cable de conexión de la barra de sonido

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

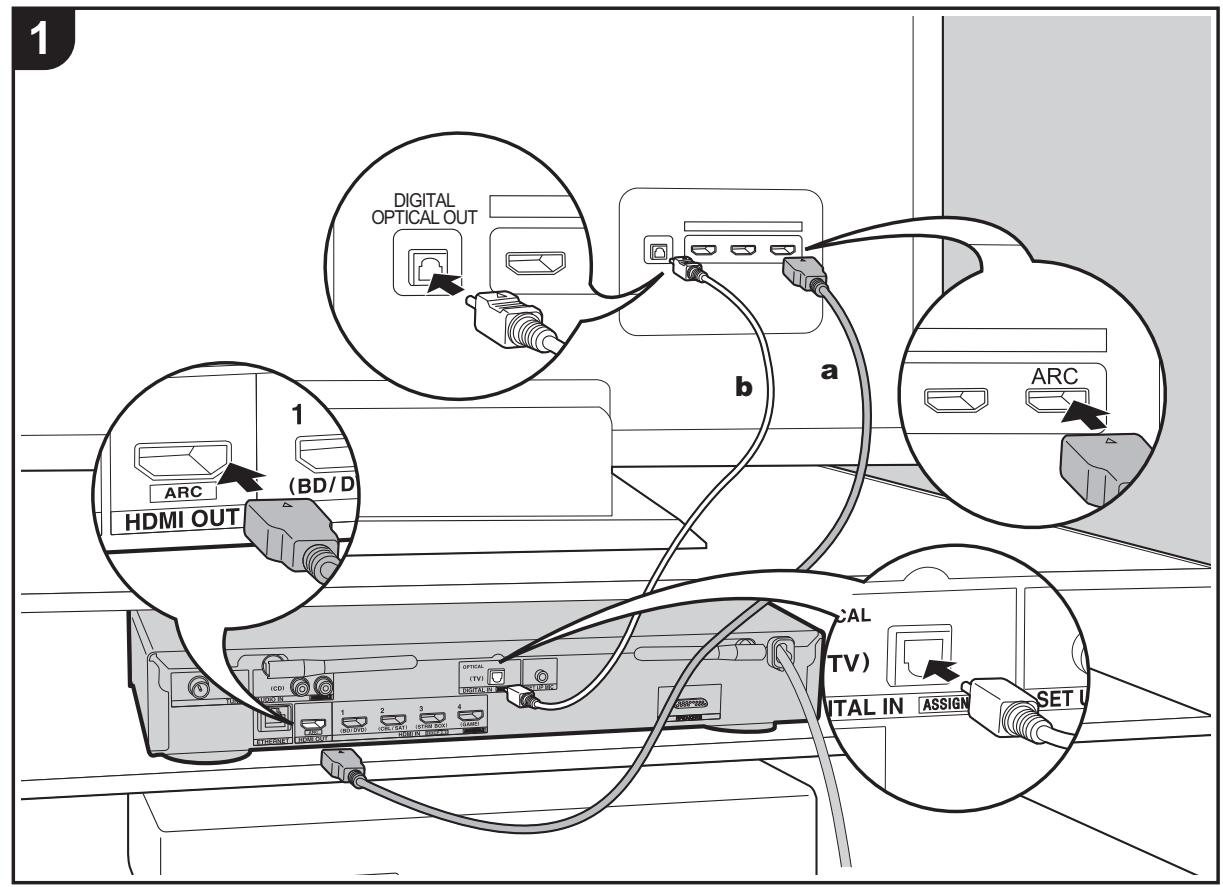

2. Conexión del TV Con un televisor compatible con ARC

E S Para un televisor compatible con la función ARC (Audio

Return Channel) (ÄP63), utilice un cable HDMI y conéctelo siguiendo la ilustración "a". Elija un conector HDMI IN en el TV compatible con ARC al realizar la conexión.

Con un televisor incompatible con ARC Para un televisor incompatible con la función ARC (Audio

Return Channel), conecte tanto el cable HDMI de la ilustración "a" como el cable óptico digital en "b".

Configuración 0 Para usar la función ARC se requieren algunos ajustes. Seleccione "Yes" en "4. Audio Return Channel" (ÄP18) en la Initial Setup. 0 Consulte el manual de instrucciones de la TV para indicaciones sobre sus conexiones y configuración.

a Cable HDMI, b Cable óptico digital

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

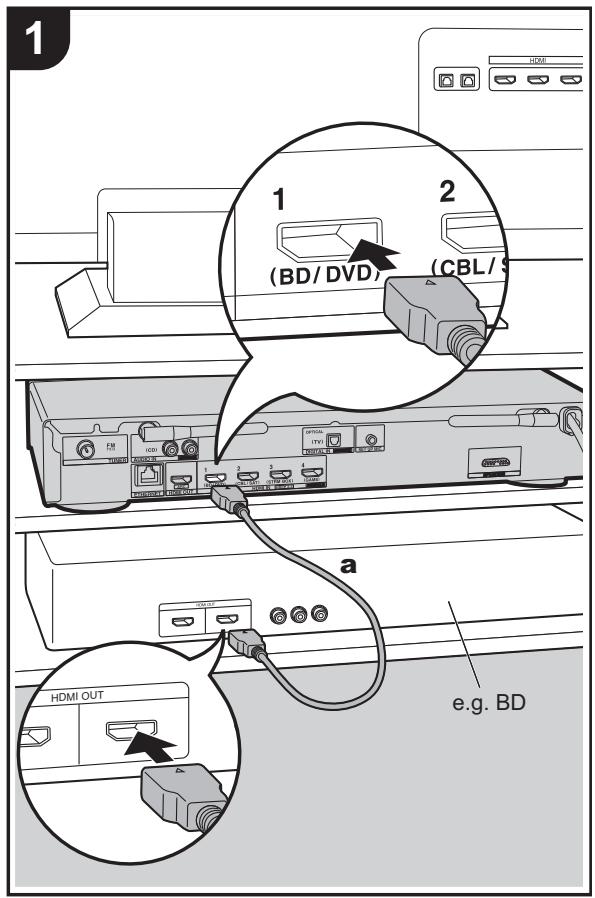

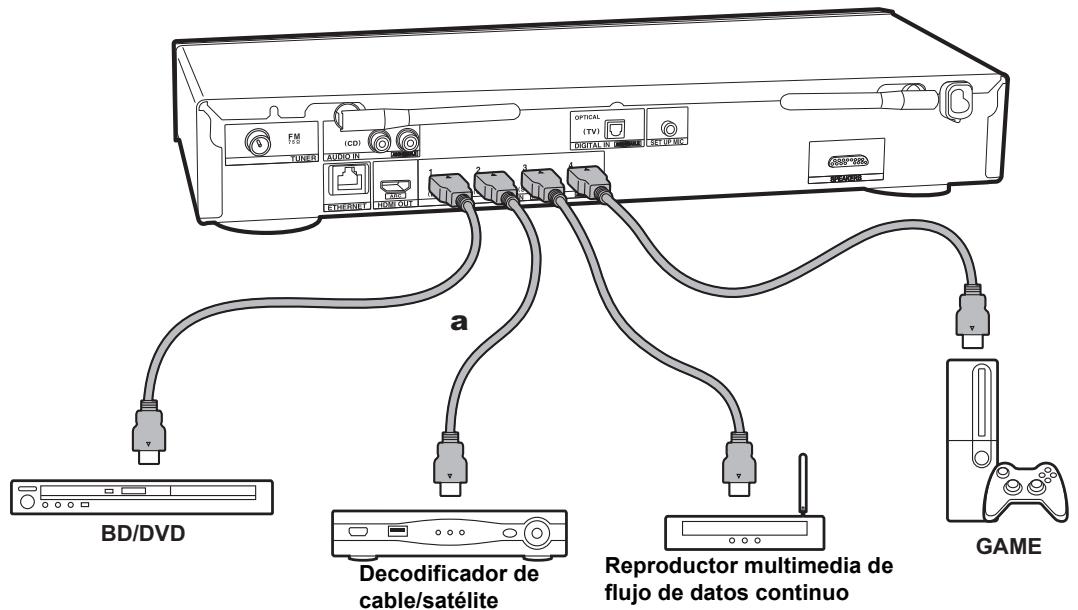

3. Conexión de los componentes AV HDMI E S

BD/DVD Decodificador de cable/satélite

e.g. BD Este es un ejemplo de conexión con un componente AV que cuenta con un conector HDMI. Con la conexión a un componente AV que cumpla con el estándar CEC

(Consumer Electronics Control), puede usar funciones como la función HDMI CEC que vincula con el selector de entrada, y la función HDMI Standby Through que le permite reproducir vídeo y audio desde componentes AV en el TV incluso cuando esta unidad está en modo de espera. (ÄP63) 0 Para reproducir vídeo de 4K o 1080p, use un cable HDMI de alta velocidad.

Reproductor multimedia de flujo de datos continuo

0 Para utilizar las funciones HDMI CEC y HDMI Standby Through se requieren algunos ajustes. (ÄP47, 48) Realice los ajustes después de haber completado todas las conexiones. 0 Para disfrutar de sonido envolvente digital incluyendo Dolby Digital, la salida de audio debe ser ajustada en "Bitstream output" en el reproductor de discos Blu-ray u otros dispositivos conectados.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

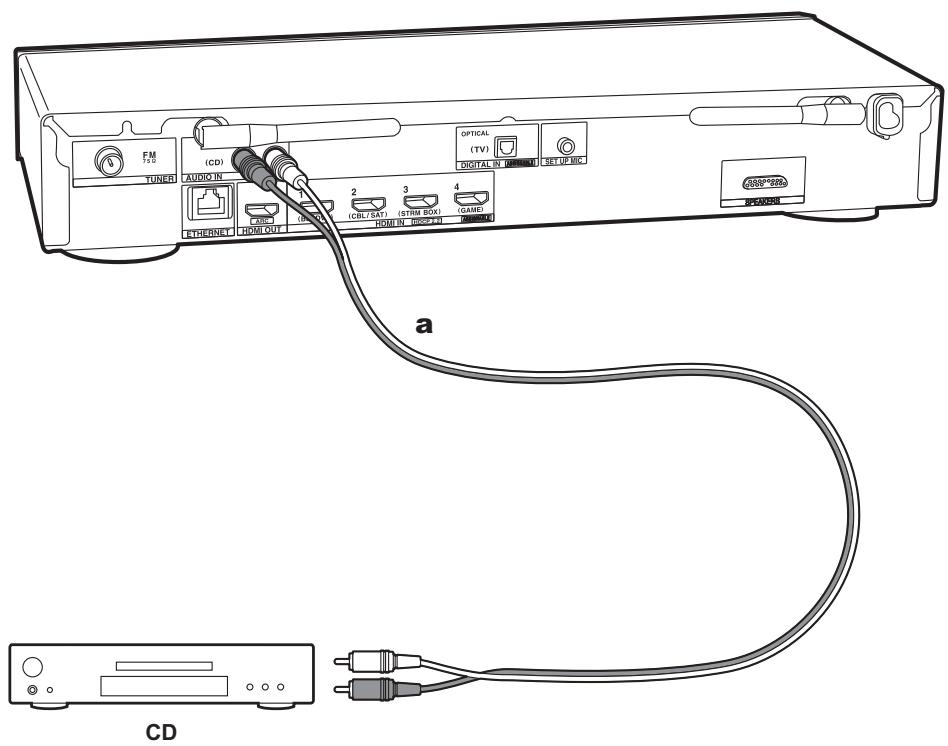

4. Conexión de los componentes de audio

Conexión con un reproductor CD E S Utilice un cable de audio analógico para conectar un reproductor de CD al conector AUDIO IN.

a Cable de audio analógico

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

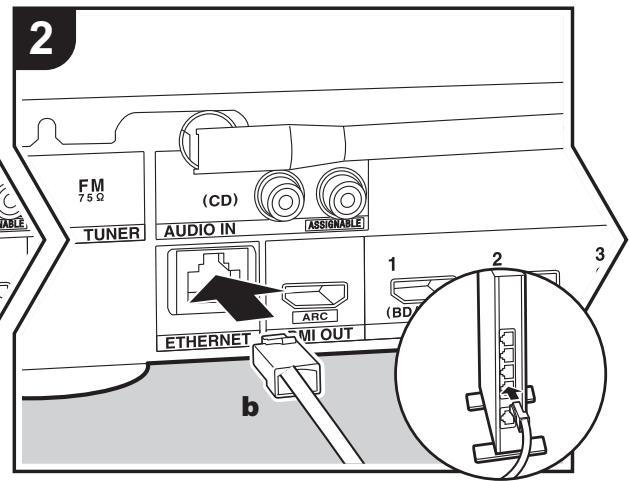

5. Conexión de otros cables

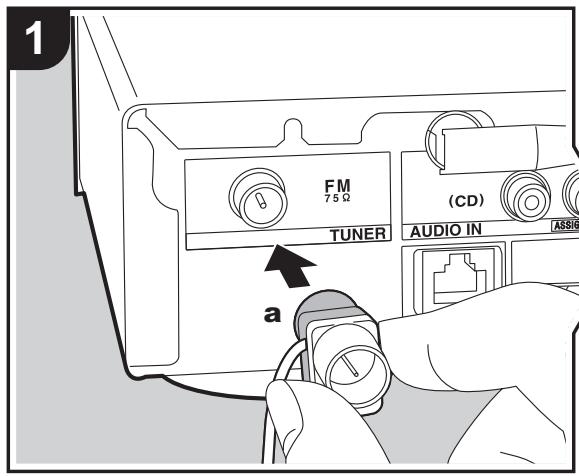

Conecte la antena FM interior provista al terminal TUNER FM 75Ω. Mueva la antena FM interior mientras reproduce la radio para encontrar la posición con mejor recepción.

Conecte esta unidad a la red usando una LAN con cable o

Wi-Fi (LAN sin cables). Podrá disfrutar de funciones de red, como la radio por internet, si conecta la unidad a la red. Si realiza la conexión mediante LAN con cable, conecte un cable Ethernet al puerto ETHERNET como se muestra en la ilustración. Para realizar la conexión mediante Wi-Fi, después de seleccionar "Wireless" en "3. Network Connection" (ÄP18) en Initial Setup, seleccione el método de ajuste deseado y siga las instrucciones en pantalla para configurar la conexión.

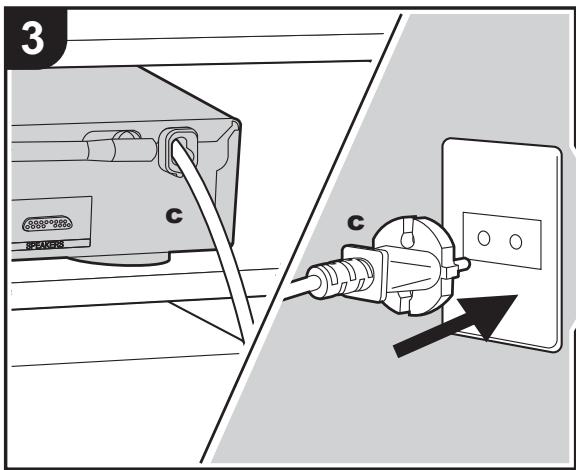

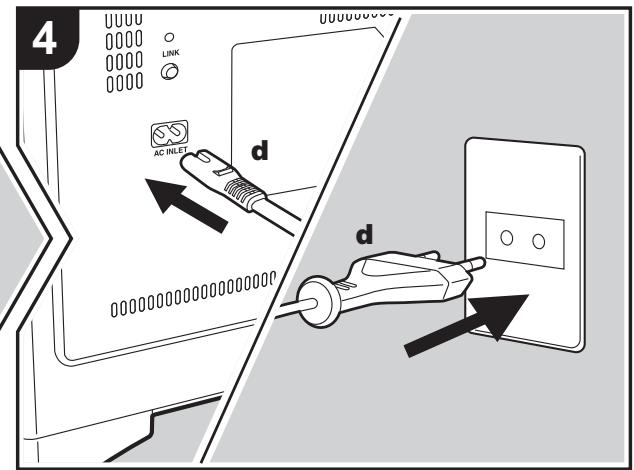

Conexión del cable de alimentación

a Antena FM para interiores, b Cable Ethernet, c Cable de alimentación (unidad principal), d Cable de alimentación (para subwoofer)

Conecte los cables de alimentación de la unidad principal y el subwoofer después de que se hayan completado las otras conexiones.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

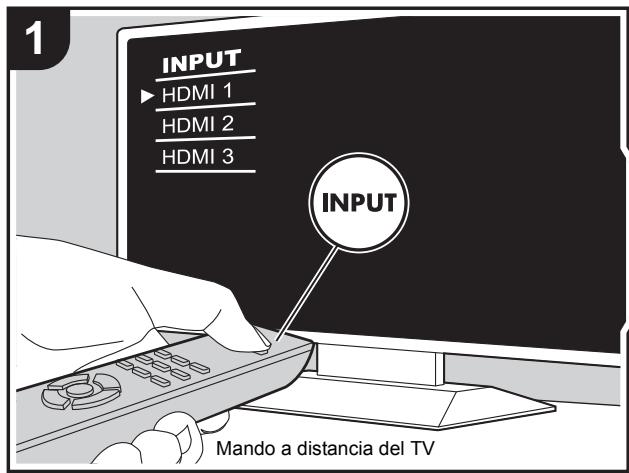

Configuración inicial con el asistente de arranque automático

Configuración inicial

Initial Setup se inicia automáticamente

1. Cambie la entrada en la TV a aquella asignada a la unidad.

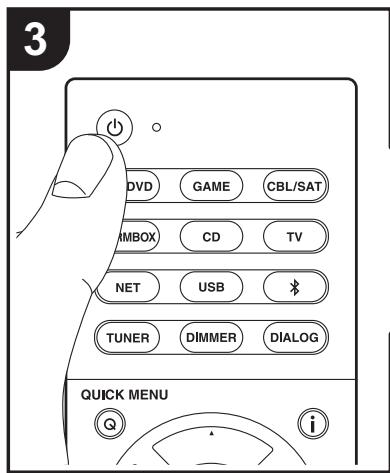

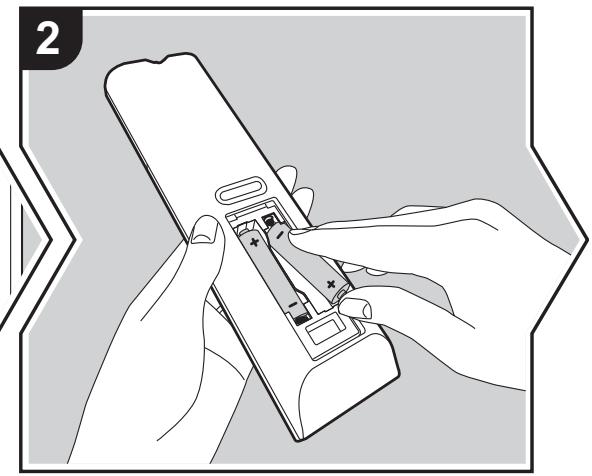

2. Instale pilas en el mando a distancia de la unidad. 3. Pulse Í en el mando a distancia. Cuando conecte la alimentación por primera vez, se mostrará automáticamente una pantalla de Initial Setup en el televisor donde podrá realizar los ajustes necesarios para el arranque. Initial Setup Language Select English Deutsch Français Español Italiano Nederlands Svenska

Mando a distancia del TV

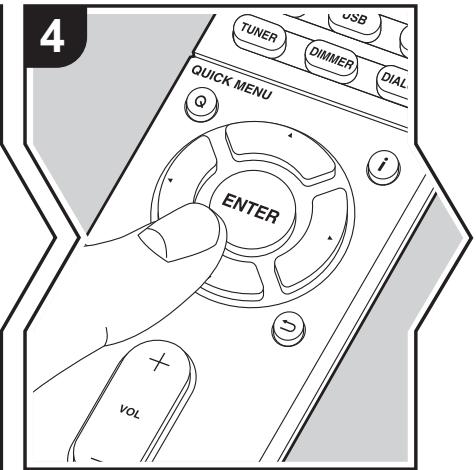

4. Siga las instrucciones en pantalla para seleccionar el elemento con los cursores del mando a distancia y pulse

ENTER para confirmar su selección. 0 Para volver a la pantalla anterior, pulse . Para rehacer Initial Setup: Si finaliza el procedimiento durante su curso o desea cambiar un ajuste realizado durante la Initial Setup, pulse en el mando a distancia, seleccione "6. Miscellaneous" - "Initial Setup" en el menú Setup y pulse ENTER. Para seleccionar de nuevo el idioma visualizado, cambie "OSD Language". (ÄP41)

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 "Push Button": Si el punto de acceso tiene un botón de conexión automática, puede conectarse sin introducir una contraseña.

0 Si no se muestra el SSID del punto de acceso, en la pantalla del listado de SSIDs seleccione "Other..." con el botón X del mando a distancia y pulse ENTER, después siga las instrucciones en pantalla.

Coloque el micrófono de configuración de altavoces suministrado en la posición de escucha y mida los tonos de prueba emitidos por los altavoces, a continuación la unidad establecerá automáticamente el nivel de volumen óptimo para cada altavoz y la distancia desde la posición de escucha. Esto también ajusta automáticamente los ecualizadores de los altavoces y hace posible la corrección de la distorsión causada por el ambiente acústico de la habitación.

0 La calibración tarda entre 3 y 12 minutos en completarse. Los altavoces emiten el tono de prueba a alto volumen durante la medición, de modo que tenga cuidado con el entorno. Mantenga la habitación en el mayor silencio posible durante la medición.

1. Coloque el micrófono de configuración de los altavoces provisto en la posición de escucha y conéctelo al conector SETUP MIC de la unidad principal. Aparece una pantalla de confirmación, de modo que siga las instrucciones en pantalla.

Compruebe que cada fuente de entrada está conectada correctamente. Siga la guía, seleccione la entrada que quiere confirmar, inicie la reproducción del reproductor seleccionado y confirme que las imágenes aparecen en el

TV y que se reproduce el sonido.

Entrada de teclado: Para cambiar entre mayúsculas y minúsculas, seleccione "A/a" en la pantalla y pulse ENTER.

Para seleccionar si enmascarar la contraseña con " ＊ " o mostrarla en texto sin formato, pulse MEMORY en el mando a distancia. Pulse CLEAR para borrar todos los caracteres introducidos.

Política de privacidad: Durante el ajuste de red se visualizará una ventana de confirmación pidiéndole que acepte la política de privacidad. Seleccione "Yes" y pulse

ENTER para indicar su conformidad.

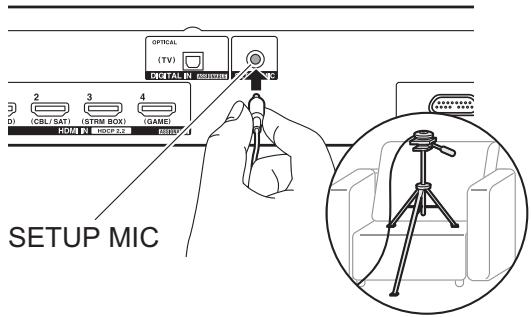

SETUP MIC Si va a colocar el micrófono de configuración del altavoz en un trípode, consulte la ilustración.

0 Para cancelar AccuEQ Room Calibration durante el proceso, desconecte el micrófono de configuración de

2. Los altavoces emiten tonos de prueba y en primer lugar la unidad detecta los altavoces conectados y el ruido ambiental. 3. Tras mostrar los resultados de las mediciones anteriores, seleccione "Next", pulse ENTER en el mando a distancia, y los tonos de prueba se emiten de nuevo y la unidad automáticamente realiza ajustes como el nivel de volumen óptimo y la distancia desde la posición de escucha. 4. Desconecte el micrófono de configuración del altavoz. No puede usar ninguna otra opción del menú mientras esté conectado.

Configure la conexión Wi-Fi con un punto de acceso tal como un enrutador de LAN inalámbrico. Existen los siguientes dos métodos de conexión por Wi-Fi:

"Scan Networks": Busque un punto de acceso desde esta unidad. Entérese del SSID del punto de acceso de antemano. "Use iOS Device (iOS7 or later)": Comparta los ajustes de Wi-Fi del dispositivo iOS con esta unidad. Si selecciona "Scan Networks", existen otras dos posibilidades más de métodos de conexión. Compruebe lo siguiente. 0 "Enter Password": Introduzca la contraseña (o clave) del punto de acceso al que conectarse.

4. Audio Return Channel

Si ha conectado un TV compatible con ARC, seleccione "Yes". El ajuste ARC de esta unidad se activa y puede escuchar el audio del TV a través de esta unidad. 0 Si selecciona "Yes", se activa la función HDMI CEC y el consumo de energía aumenta durante el modo de espera.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

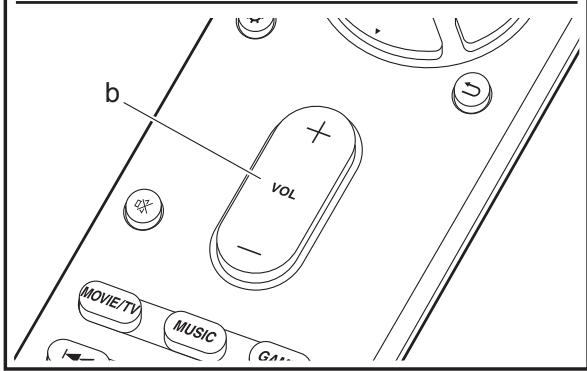

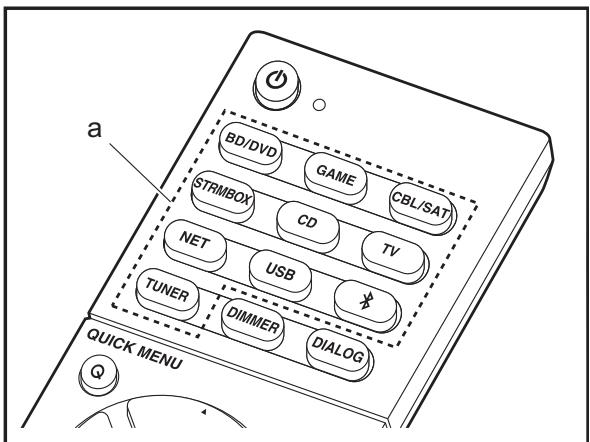

Reproducción de componente AV Reproducción

E S Reproduzca el contenido de un componente AV o un televisor conectado a esta unidad con un cable HDMI u otro cable.

1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Pulse el selector de entrada (a) en el mando a distancia con el mismo nombre que el conector al que ha conectado el reproductor para cambiar la entrada. Por ejemplo, pulse BD/DVD para reproducir el reproductor conectado al conector BD/DVD. Pulse TV para escuchar el sonido de la TV. 0 Tenga en cuenta que, cuando la función de vínculo CEC está en funcionamiento, la entrada cambia automáticamente cuando ha conectado un televisor que cumple con el estándar CEC y un reproductor a esta unidad usando una conexión HDMI. 3. Inicie la reproducción en el reproductor. 4. Utilice VOL+/– (b) para ajustar el volumen.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

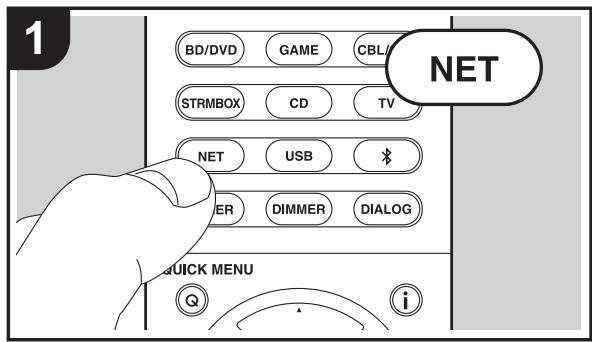

Cuando esta unidad está conectada a una red, puede escuchar TuneIn u otros servicios de radio por internet ya registrados.

Dependiendo del servicio de radio por internet, puede que sea necesario que el usuario se registre antes desde su ordenador. 1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Pulse NET en el mando a distancia.

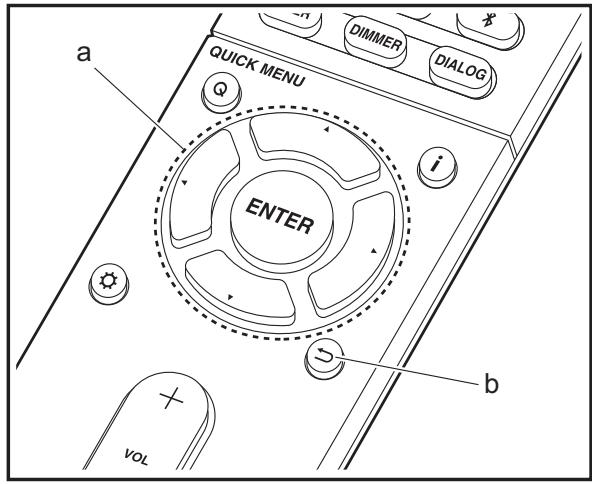

3. Siga las instrucciones en pantalla, usando los botones de cursor para seleccionar las emisoras y los programas de radio y después pulse ENTER (a) para reproducir. La reproducción comienza cuando se muestra el 100% del almacenamiento temporal.

0 Para volver a la pantalla anterior, pulse (b). 0 Si no puede seleccionar un servicio de red, estará disponible para selección cuando se haya iniciado la función de red.

Acerca de TuneIn Radio

Para mostrar el menú de TuneIn Radio durante la reproducción, pulse ENTER (a) en el mando a distancia. Add to My Presets: Registra las emisoras de radio o los programas que se estén emitiendo en "My Presets". Tras el registro, se mostrarán "My Presets" debajo de TuneIn

Radio. Para reproducir, seleccione el programa de su agrado en "My Presets".

Remove from My Presets: Borra una emisora de radio o un programa de "My Presets" en TuneIn Radio.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

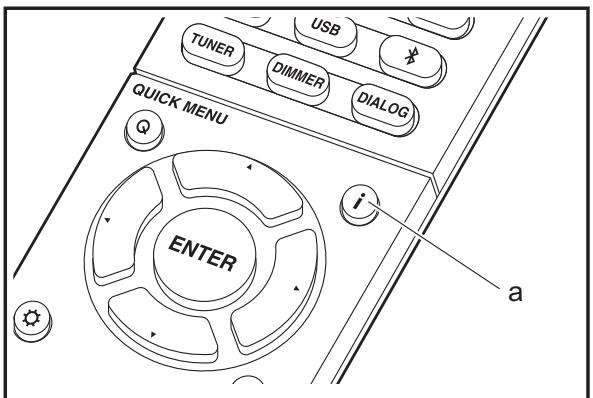

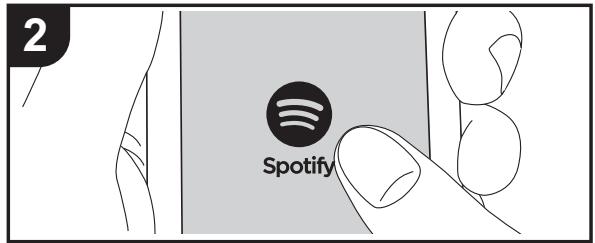

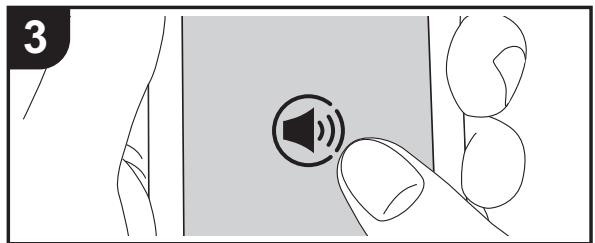

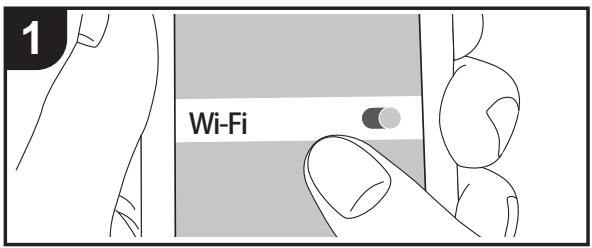

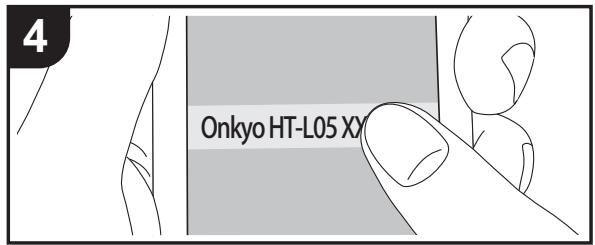

Podrá reproducir Spotify Connect si conecta la unidad a la misma red que un smartphone o tableta. Para activar

Spotify Connect, debe instalar la aplicación de Spotify y en su teléfono inteligente o tableta y crear una cuenta de Spotify Premium. 1. Conecte el smartphone a la misma red que la unidad. 2. Haga clic en el icono de conexión de la pantalla de reproducción de pista de la aplicación Spotify. 3. Seleccione esta unidad. 4. La unidad se encenderá automáticamente, el selector de entrada cambiará a NET y se iniciará la transmisión de Spotify. 0 Si "5. Hardware" - "Power Management" - "Network Standby" está configurado como "Off" en el menú Setup, encienda la unidad manualmente y pulse NET en el mando a distancia. 0 Consulte el siguiente enlace para configurar Spotify: www.spotify.com/connect/ 0 El software de Spotify está sujeto a licencias de terceros. Puede consultarlas aquí: www.spotify.com/connect/third-party-licenses También se pueden llevar a cabo estas operaciones del mando a distancia. (a) Si se pulsa durante a reproducción, este botón cambia la información de pista visualizada. (b) Este botón reproduce la pista anterior. (c) Este botón le permite comenzar la reproducción repetida o aleatoria. Al pulsar este botón repetidamente alterna entre los modos de repetición. (d) Si se pulsa durante la reproducción, este botón la pausa. Si se pulsa con la reproducción en pausa, esta se reanuda. (e) Este botón reproduce la pista siguiente.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Es posible transmitir archivos de música almacenados en PC o dispositivos NAS conectados a la misma red que esta unidad. Los servidores de red compatibles con esta unidad son PC que tienen instalados reproductores con la función de servidor de Windows Media® Player 11 o 12, o dispositivos NAS compatibles con la función de red local. Puede que necesite realizar algunos ajustes antes de usar Windows Media® Player 11 o 12. Tenga en cuenta que únicamente se pueden reproducir los archivos de música registrados en la biblioteca de Windows Media® Player.

Configuración de Windows Media® Player

■ Windows Media® Player 11

1. Encienda el PC y abra Windows Media® Player 11. 2. En el menú "Library", seleccione "Media Sharing" para visualizar un cuadro de diálogo. 3. Seleccione la casilla "Share my media" y haga clic en "OK" para mostrar los dispositivos compatibles. 4. Seleccione esta unidad, haga clic en "Allow" e introduzca una marca de verificación junto al icono de la unidad. 5. Haga clic en "OK" para cerrar el cuadro de diálogo. 0 Dependiendo de la versión de Windows Media® Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.

1. Encienda el PC y abra Windows Media® Player 12.

2. En el menú "Stream", seleccione "Turn on media streaming" para visualizar un cuadro de diálogo. 0 Si la transmisión de medios ya está activada, seleccione "More streaming options..." en el menú "Stream" para ver la lista de reproductores de la red y, a continuación, vaya al paso 4. 3. Haga clic en "Turn on media streaming" para visualizar una lista de los reproductores en la red. 4. Seleccione esta unidad en "Media streaming options" y compruebe que está ajustada a "Allow". 5. Haga clic en "OK" para cerrar el cuadro de diálogo.

0 Dependiendo de la versión de Windows Media® Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.

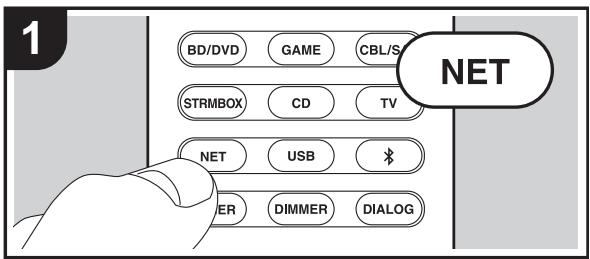

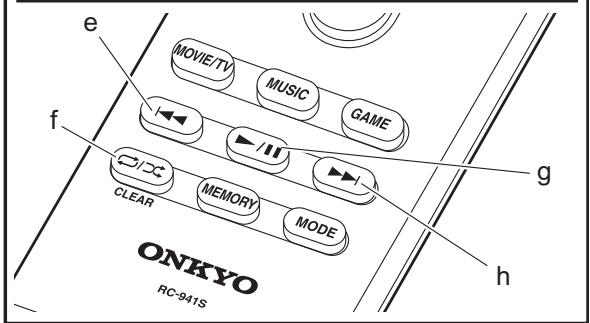

1. Arranque el servidor (Windows Media® Player 11, Windows Media® Player 12, o dispositivo NAS) que contenga los archivos de música que quiera reproducir. 2. Asegúrese de que los PC y/o dispositivos NAS estén correctamente conectados a la misma red que la unidad. 3. Cambie la entrada en la TV a aquella asignada a la unidad. 4. Pulse NET en el mando a distancia.

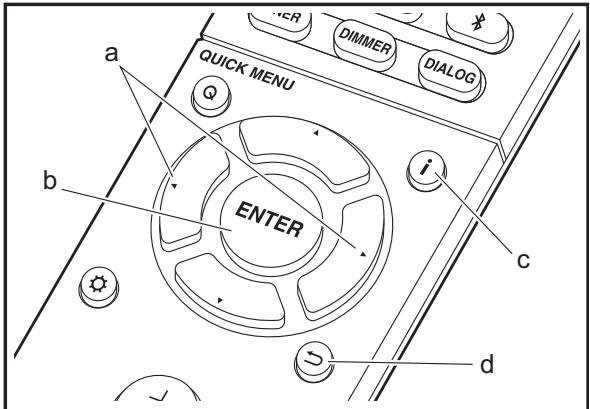

5. Con los cursores del mando a distancia, seleccione

"Music Server" y, a continuación, pulse ENTER (b). 6. Seleccione el servidor de destino con los cursores en el mando a distancia y pulse ENTER (b) para visualizar la pantalla de la lista de elementos. 7. Con los cursores en el mando a distancia, seleccione el archivo de música que desee reproducir y, a continuación, pulse ENTER (b) para comenzar la reproducción. Para volver a la pantalla anterior, pulse (d). 0 Si se muestra "No Item.", compruebe que la red esté conectada correctamente. 0 En función del servidor y de los ajustes compartidos, tal vez la unidad no lo reconozca o no pueda reproducir sus archivos de música. Es más, la unidad no puede acceder a las imágenes y los vídeos almacenados en servidores.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 En cuanto a los archivos de música en un servidor, cada carpeta puede contener hasta 20.000 pistas y las carpetas se pueden anidar hasta en 16 niveles.

También se pueden llevar a cabo estas operaciones del mando a distancia. (a) Si la carpeta o las listas de archivos no se muestran en una sola pantalla, podrá cambiar de pantalla. (c) Si se pulsa durante a reproducción, este botón cambia la información de pista visualizada. Si se pulsa mientras se muestra una carpeta o lista de archivos, este botón le permitirá volver a la pantalla de reproducción. (e) Este botón reproduce la pista anterior. (f) Este botón le permite comenzar la reproducción repetida o aleatoria. Al pulsar este botón repetidamente alterna entre los modos de repetición. (g) Si se pulsa durante la reproducción, este botón la pausa. Si se pulsa con la reproducción en pausa, esta se reanuda. (h) Este botón reproduce la pista siguiente.

de Windows Media® Player 12 e inicie la reproducción en la unidad. Si su PC funciona con Windows® 8.1, haga clic en

"Play to" y seleccione esta unidad. Si su PC funciona con Windows® 10, haga clic en "Cast to Device" y seleccione esta unidad. Las operaciones durante la reproducción remota son posibles desde la ventana "Play to" del PC. La pantalla de reproducción se muestra en la TV conectada a la salida HDMI de la unidad. Ajuste el volumen utilizando la barra de volumen en la ventana "Play to". A veces, el volumen visualizado en la ventana de reproducción remota podría diferir del que aparece en la pantalla de la unidad. Además, cuando se ajusta el volumen desde la unidad, esto no se ve reflejado en la ventana "Play to". La reproducción a distancia no es posible cuando se utiliza un servicio de red o se reproducen archivos de música en un dispositivo de almacenamiento USB. Dependiendo de la versión de Windows®, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.

Controlar la reproducción remota desde un PC Puede utilizar esta unidad para reproducir los archivos de música almacenados en su PC mediante el PC del interior de su red doméstica. Esta unidad admite reproducción remota con Windows Media® Player 12.

1. Encienda el PC y abra Windows Media® Player 12. 2. Abra el menú "Stream" y compruebe que "Allow remote control of my Player..." esté marcado. Haga clic en "Turn on media streaming" para visualizar una lista de los reproductores en la red. 3. Cambie la entrada en la TV a aquella asignada a la unidad. 4. Seleccione el archivo de música que desee reproducir con Windows Media® Player 12 y haga clic con el botón derecho. Para reproducir un archivo de música en otro servidor, abra el servidor de destino desde "Other Libraries" y seleccione el archivo de música que desee reproducir. 5. Seleccione esta unidad en "Play to", abra la ventana "Play to"

Formatos de audio compatibles

Esta unidad es compatible con los siguientes formatos de archivos de música. La reproducción a distancia de FLAC, DSD, y Dolby TrueHD no es compatible. MP3 (.mp3/.MP3): 0 Formatos compatibles: MPEG-1/MPEG-2 Audio Layer-3 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR. WMA (.wma/.WMA): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR. 0 Los formatos WMA Pro/Voice/WMA Lossless no son compatibles.

Los archivos WAV incluyen audio digital PCM sin comprimir. 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits

E S AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):

Los archivos AIFF incluyen audio digital PCM sin comprimir. 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/.3G2): 0 Formatos compatibles: Audio MPEG-2/MPEG-4 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz 0 Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR. FLAC (.flac/.FLAC): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits LPCM (PCM lineal): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Bit de cuantificación: 16 bits Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 16 bits, 24 bits DSD (.dsf/.dff/.DSF/.DFF): 0 Formatos compatibles: DSF/DSDIFF 0 Tasas de muestreo compatibles: 2,8 MHz, 5,6 MHz 0 Son compatibles los archivos de tasa de bits variable (VBR). Sin embargo, el tiempo de reproducción podría no visualizarse correctamente. 0 La reproducción a distancia no es compatible con la reproducción sin pausas.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

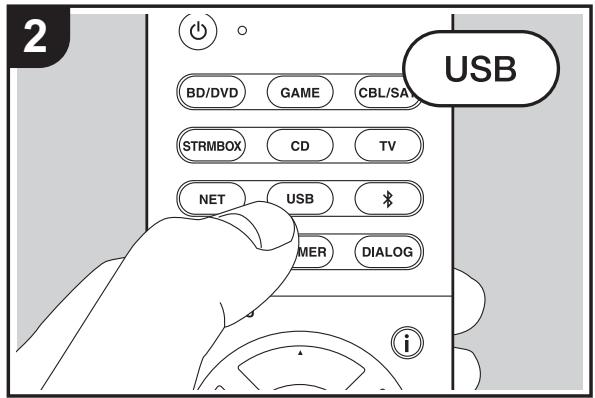

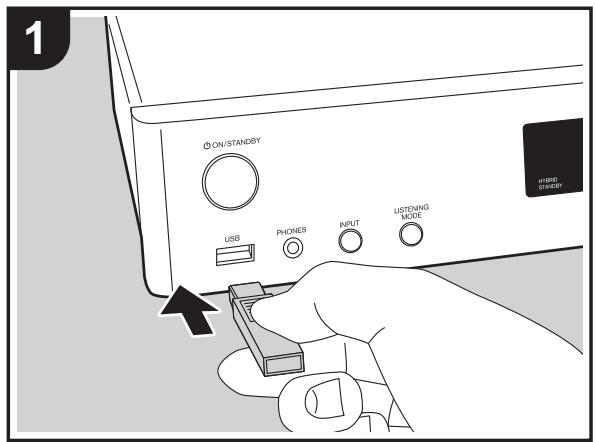

Dispositivo de almacenamiento USB Reproducción básica

Reproduzca archivos de música desde un dispositivo de almacenamiento USB.

1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Conecte el dispositivo de almacenamiento USB con los archivos de música en el puerto USB en la parte delantera de la unidad principal. 3. Pulse "USB" en el mando a distancia. 0 Si el indicador "USB" parpadea en la pantalla, compruebe que el dispositivo de almacenamiento USB esté conectado correctamente. 0 No desconecte el dispositivo de almacenamiento USB conectado a esta unidad mientras en la pantalla aparezca el mensaje "Connecting…". Esto podría ocasionar un mal funcionamiento o corrupción de datos. 4. Pulse ENTER (b) en el mando a distancia en la siguiente pantalla. La lista de carpetas y archivos de música en el dispositivo de almacenamiento USB son visualizados. Seleccione la carpeta con los cursores y pulse ENTER (b) para confirmar su selección. 0 Para volver a la pantalla anterior, pulse (d). 5. Con los cursores en el mando a distancia, seleccione el archivo de música y, a continuación, pulse ENTER (b) para comenzar la reproducción. 0 El puerto USB de esta unidad cumple con el estándar USB 2.0. Puede que la velocidad de transferencia sea insuficiente para algunos de los contenidos que reproduzca, lo que podría causar interrupciones en el sonido. También se pueden llevar a cabo estas operaciones del mando a distancia. (a) Si la carpeta o las listas de archivos no se muestran en una sola pantalla, podrá cambiar de pantalla.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

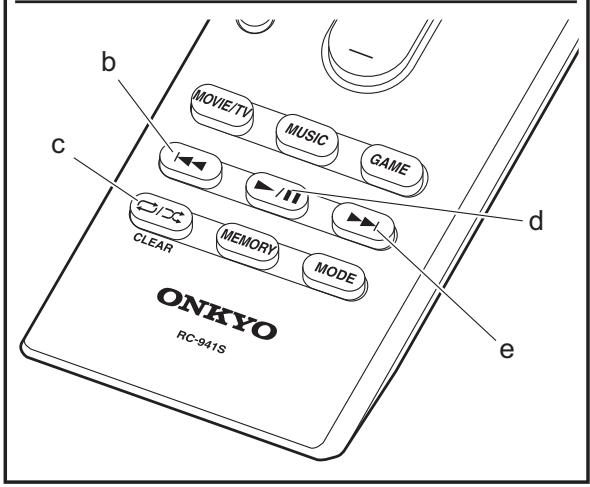

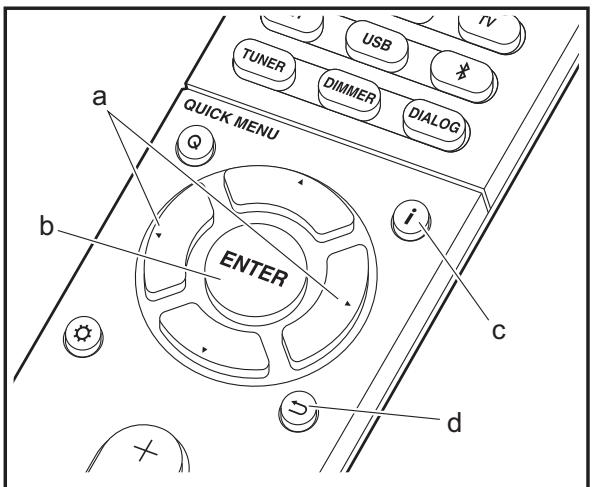

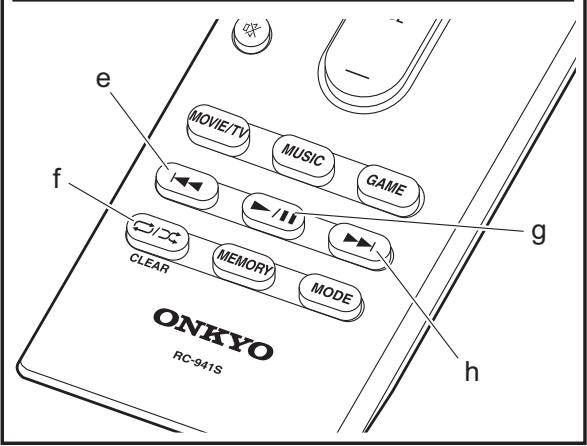

(c) Si se pulsa durante a reproducción, este botón cambia la información de pista visualizada. Si se pulsa mientras se muestra una carpeta o lista de archivos, este botón le permitirá volver a la pantalla de reproducción.

(e) Este botón reproduce la pista anterior. (f) Este botón le permite comenzar la reproducción repetida o aleatoria. Al pulsar este botón repetidamente alterna entre los modos de repetición. (g) Si se pulsa durante la reproducción, este botón la pausa. Si se pulsa con la reproducción en pausa, esta se reanuda. (h) Este botón reproduce la pista siguiente.

Requisitos del dispositivo de almacenamiento USB

0 Tenga en cuenta que no está garantizado el funcionamiento con todos los dispositivos de almacenamiento USB. 0 Esta unidad puede utilizar dispositivos de almacenamiento USB que cumplan con los estándares de la clase de dispositivos de almacenamiento. Esta unidad también es compatible con dispositivos de almacenamiento USB que usan formatos de sistemas de archivos FAT16 o FAT32. 0 Si el dispositivo de almacenamiento USB ha sido particionado, cada sección será tratada como un dispositivo independiente. 0 Se pueden visualizar hasta 20.000 canciones por carpeta y las carpetas se pueden anidar hasta en 16 niveles. 0 Los concentradores USB y los dispositivos de almacenamiento USB con funciones de concentrador no son compatibles. No conecte a la unidad estos dispositivos. 0 Los dispositivos de almacenamiento USB con función de seguridad no son compatibles con esta unidad. 0 Si conecta una unidad de disco duro USB al puerto USB de la unidad, le recomendamos que utilice el adaptador

de CA para alimentarlo.

0 El soporte insertado al lector de tarjetas USB podría no estar disponible en esta función. Además, dependiendo del dispositivo de almacenamiento USB, la correcta lectura del contenido podría no ser posible. 0 No aceptaremos ninguna responsabilidad por la pérdida o daños a los datos almacenados en un dispositivo de almacenamiento USB cuando se usa dicho dispositivo con esta unidad. Le recomendamos hacer una copia de seguridad de los archivos de música importantes anticipadamente.

Formatos de audio compatibles

Para la reproducción del servidor y reproducción desde un dispositivo de almacenamiento USB, esta unidad es compatible con los siguientes formatos de archivo de música. Tenga en cuenta que los archivos de sonido que están protegidos por las leyes de derechos de autor no se pueden reproducir en esta unidad. MP3 (.mp3/.MP3): 0 Formatos compatibles: MPEG-1/MPEG-2 Audio Layer 3 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR. WMA (.wma/.WMA): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR. 0 Los formatos WMA Pro/Voice/WMA Lossless no son compatibles. WAV (.wav/.WAV): Los archivos WAV incluyen audio digital PCM sin comprimir. 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):

Los archivos AIFF incluyen audio digital PCM sin comprimir. 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits

E S AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/.3G2):

0 Formatos compatibles: Audio MPEG-2/MPEG-4 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz 0 Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR. FLAC (.flac/.FLAC): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 8 bits, 16 bits, 24 bits Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit de cuantificación: 16 bits, 24 bits DSD (.dsf/.dff/.DSF/.DFF): 0 Formatos compatibles: DSF/DSDIFF 0 Tasas de muestreo compatibles: 2,8 MHz, 5,6 MHz Dolby TrueHD (.vr/.mlp/.VR/.MLP): 0 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Son compatibles los archivos de tasa de bits variable (VBR). Sin embargo, el tiempo de reproducción podría no visualizarse correctamente. 0 Esta unidad es compatible con la reproducción sin pausas del dispositivo de almacenamiento USB en las siguientes condiciones. Cuando se reproducen archivos WAV, FLAC y Apple Lossless (sin pérdidas) de forma continua con el mismo formato, frecuencia de muestreo, canales y tasa de bits de cuantificación.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

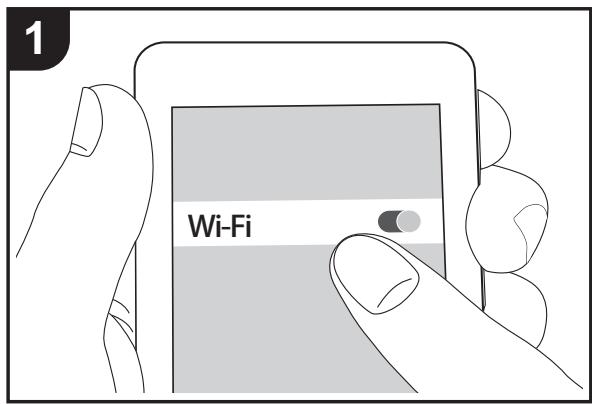

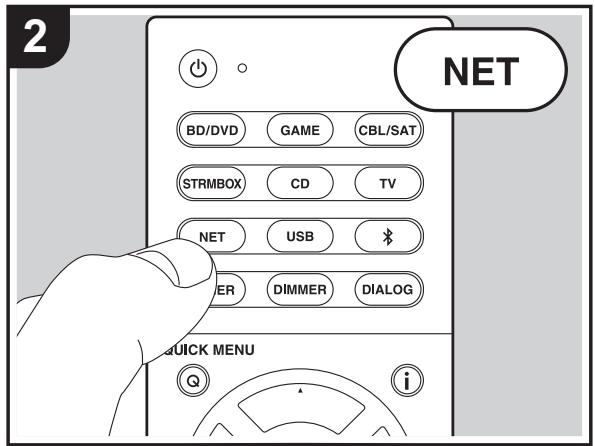

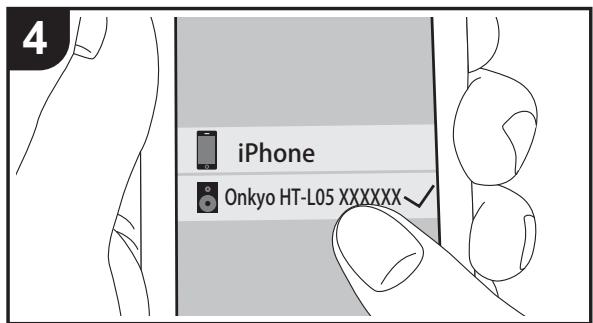

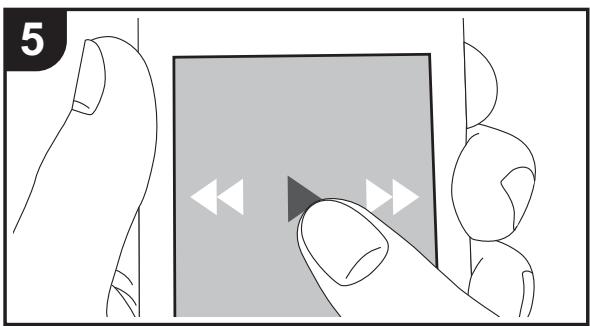

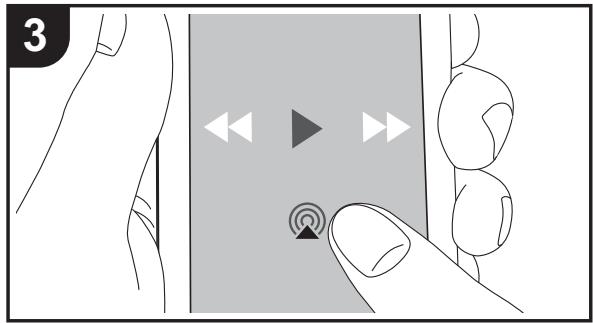

Puede disfrutar sin cables de los archivos de música almacenados en un iPhone®, iPod touch® o iPad® conectado al mismo punto de acceso que esta unidad.

0 Actualice la versión de sistema operativo en su dispositivo iOS a la última versión. 0 Puede que haya algunas diferencias en las pantallas de operaciones y en cómo se realizan las operaciones en el dispositivo iOS dependiendo de la versión de iOS. Para obtener más información, consulte las instrucciones de funcionamiento del dispositivo iOS. 1. Conecte el dispositivo iOS al punto de acceso. 2. Pulse NET. 3. Pulse el icono AirPlay en la pantalla de reproducción de la aplicación de música en el dispositivo iOS y seleccione esta unidad de la lista de dispositivos visualizada. 4. Reproduzca los archivos de música en el dispositivo iOS. 0 La función Network Standby está activada por defecto, de modo que cuando realice los pasos 3 y 4 anteriores, esta unidad se enciende automáticamente y la entrada cambia a "NET". Para reducir la cantidad de energía consumida durante el modo en espera, pulse el botón del mando a distancia y después en el menú Setup visualizado establezca "5. Hardware" – "Power Management" – "Network Standby" en "Off". 0 Debido a las características de la tecnología inalámbrica AirPlay, el sonido producido en esta unidad puede quedar ligeramente detrás del sonido reproducido en el dispositivo con AirPlay activado.

También puede reproducir archivos de música en el ordenador con iTunes (Ver. 10.2 o posterior). Antes de la operación, asegúrese de que esta unidad y el PC están conectados a la misma red, después pulse NET en esta unidad. A continuación, haga clic en el icono AirPlay en iTunes, seleccione esta unidad de la lista de dispositivos mostrada e inicie la reproducción de un archivo de música.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

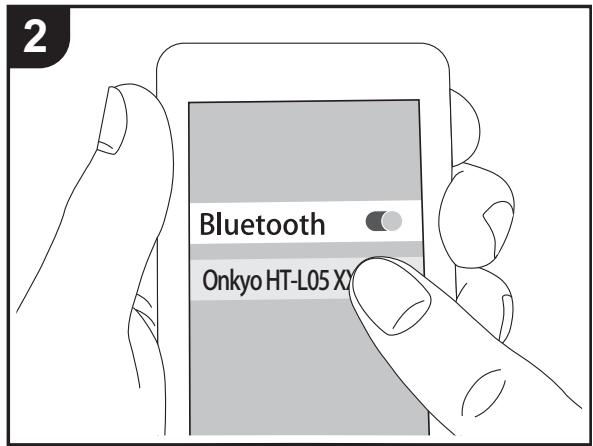

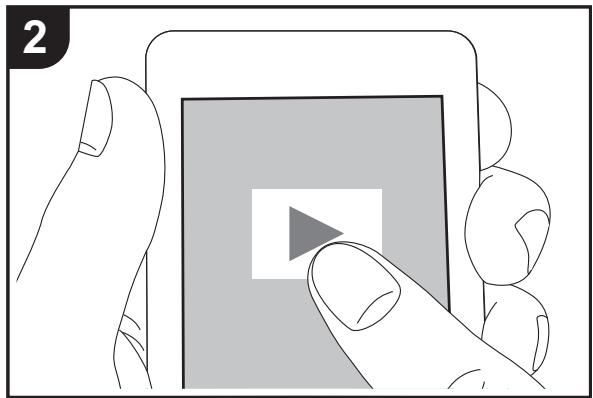

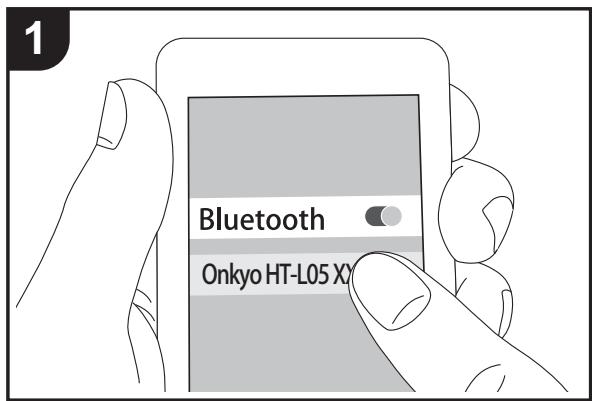

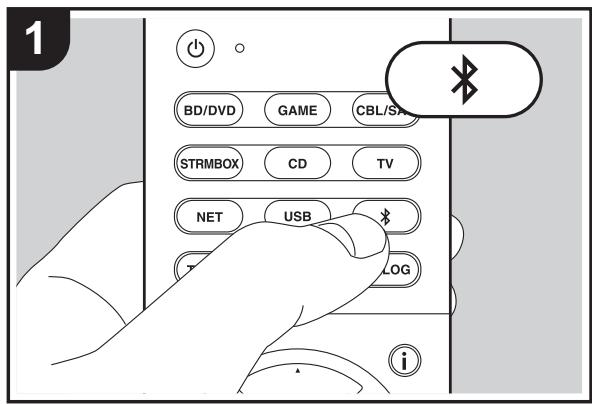

BLUETOOTH® Reproducción

1. Cuando pulsa el botón en el mando a distancia, en la pantalla de esta unidad se muestra "Now Pairing..." y el modo de emparejamiento se activa.

2. Active (encienda) la función BLUETOOTH del dispositivo con BLUETOOTH, después seleccione esta unidad entre los dispositivos mostrados. Si se le pide una contraseña, introduzca "0000".

0 Para conectar otro dispositivo con BLUETOOTH, mantenga pulsado el botón hasta que se muestre "Now Pairing...", después realice el paso 2 anterior. Esta unidad puede almacenar la información de hasta ocho dispositivos emparejados. 0 El área de cobertura es de 15 metros. Tenga en cuenta que la conexión con todos los dispositivos que tengan BLUETOOTH no siempre está garantizada.

1. Cuando la unidad esté encendida, lleve a cabo el procedimiento de conexión en el dispositivo habilitado con BLUETOOTH.

2. El selector de entrada de esta unidad cambiará automáticamente a "BLUETOOTH". 3. Reproduzca los archivos de música. Suba el volumen del dispositivo con BLUETOOTH hasta un nivel adecuado. 0 Debido a las características de la tecnología inalámbrica BLUETOOTH, el sonido producido en esta unidad puede llevar un ligero retraso respecto al sonido reproducido en el dispositivo con BLUETOOTH activado.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Escuchar la radio FM Sintonización automática

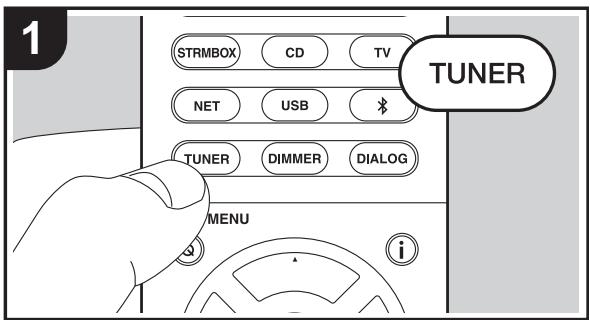

1. Pulse TUNER en el mando a distancia.

2. Pulse MODE (e) en el mando a distancia de modo que "AUTO" aparezca en la pantalla. 3. Al pulsar los botones de cursor S/T (a) del mando a distancia, se inicia la sintonización automática y la búsqueda se detiene cuando se encuentra una emisora. Cuando se sintoniza una emisora de radio, el indicador "TUNED" se enciende en la pantalla. Cuando se sintoniza una emisora de radio FM estéreo, el indicador "FM STEREO" se ilumina. 0 No se emite sonido mientras el indicador "TUNED" está apagado.

Cuando la recepción de las emisiones FM es de mala calidad

Las ondas de radio podrían ser débiles dependiendo de la estructura del edificio y de las condiciones ambientales. En ese caso, realice el procedimiento que se explica a continuación en "Sintonización manual" para seleccionar manualmente la emisora de radio deseada.

automáticamente una emisora de radio.

Programación de una emisora de radio

Le permite registrar hasta un máximo de 40 emisoras de radio. El registro de emisoras de radio de antemano le permite sintonizar una emisora de radio de su elección directamente. 1. Sintonice la emisora de radio que desea registrar. 2. Pulse MEMORY (d) en el mando a distancia de modo que el número preestablecido parpadee en la pantalla. 3. Mientras el número preajustado está parpadeando (unos 8 segundos), pulse repetidamente los botones de cursor W/X (a) en el mando a distancia para seleccionar un número entre 1 y 40. 4. Pulse otra vez MEMORY (d) en el mando a distancia para registrar la emisora. Cuando se ha finalizado el registro, el número preestablecido deja de parpadear.

Sintonización manual

Selección de una emisora de radio preajustada

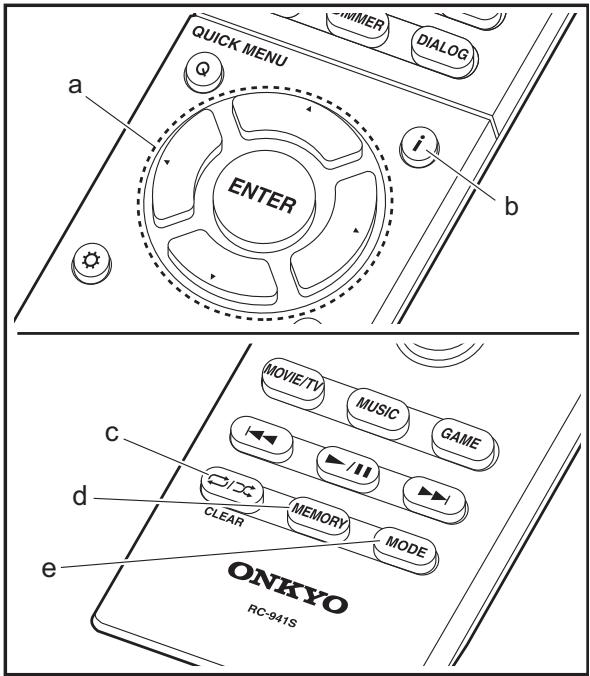

1. Pulse TUNER en el mando a distancia. 2. Pulse los botones de cursor W/X (a) en el mando a distancia para seleccionar un número preestablecido.

1. Pulse TUNER en el mando a distancia.

2. Pulse MODE (e) en el mando a distancia para apagar "AUTO" en la pantalla. 3. Mientras pulsa los botones de cursor S/T (a) en el mando a distancia, seleccione la emisora de radio deseada. 0 La frecuencia cambia en 1 paso cada vez que se pulsa el botón. La frecuencia cambia continuamente si se mantiene pulsado el botón y se detiene cuando el botón se suelta. Ajuste mirando a la pantalla.

Borrar una emisora de radio preajustada

1. Pulse TUNER en el mando a distancia. 2. Pulse los botones de cursor W/X (a) en el mando a distancia para seleccionar el número preestablecido que quiera eliminar. 3. Después de pulsar MEMORY (d) en el mando a distancia, pulse CLEAR (c) mientras el número preestablecido está parpadeando para borrar dicho número preestablecido. 0 Una vez borrado, el número de la pantalla se apaga.

Para volver al modo de sintonización automática

Pulse otra vez MODE (e) en el mando a distancia de modo que "AUTO" aparezca en la pantalla. La unidad sintoniza

Uso de RDS RDS corresponde a las iniciales de Radio Data System

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

(Sistema de datos de radio, por sus siglas en inglés) y es un método para transmitir datos en señales de radio FM. En las regiones donde se usa RDS, el nombre de la emisora de radio aparece cuando se sintoniza una emisora que emite información sobre su programación. Si pulsa

(b) en el mando a distancia en este estado podrá utilizar estas funciones. Visualización de información de texto (radiotexto) 1. Cuando el nombre de la emisora de radio aparezca en la pantalla, pulse (b) en el mando a distancia una vez. El radiotexto (RT) difundido por la emisora se desplazará por la pantalla. "No Text Data" se visualiza cuando no hay información de texto disponible. 0 Puede que se muestren caracteres extraños si la unidad recibe caracteres no compatibles. Sin embargo, esto no es un mal funcionamiento. Además, si la señal de la emisora es débil, puede que no aparezca información. Búsqueda de emisoras por tipo de programa 1. Cuando el nombre de la emisora aparezca en la pantalla, pulse (b) en el mando a distancia dos veces. 2. Pulse los botones de cursor W/X (a) en el mando a distancia para seleccionar el tipo de programa que quiera buscar y pulse ENTER (a) para iniciar la búsqueda. Los tipos de programa se mostrarán de este modo: None Noticias (Noticieros) Actualidad (Asuntos de actualidad) Info (Información) Deportes Educación (Enseñanza) Educación (Enseñanza) Drama Cultura Ciencia (Ciencia y tecnología) Variado Pop (Música pop) Rock (Música rock) Tranquila (Música ligera, fácil de escuchar)

Ligera (Clásicos ligeros)

Clásica (Música clásica seria) Otros (Otros géneros musicales) El tiempo Finanzas Infantil (Programas para niños) Social (Asuntos sociales) Religión Llamadas telefónicas Viaje Ocio Jazz (Música jazz) Country (Música country) Nacional (Música nacional) Grandes éxitos (Éxitos clásicos) Folk (Música folk) Documental (Documentales) En ocasiones puede que la información mostrada no coincida con el contenido de la transmisión de la emisora. Cuando se encuentra una emisora, su nombre parpadea en la pantalla. Pulse ENTER (a) cuando esto ocurra para empezar a recibir su emisión. Si no pulsa ENTER (a), la unidad seguirá buscando otra emisora. Si no se encuentra ninguna emisora, aparecerá el mensaje "Not Found". Puede que se muestren caracteres extraños si la unidad recibe caracteres no compatibles. Sin embargo, esto no es un mal funcionamiento. Además, si la señal de la emisora es débil, puede que no aparezca información.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Selección de los modos de audición

Fuente de entrada y volumen

Seleccione el modo de audición óptimo para las películas, la televisión, la música y los juegos pulsando repetidamente los botones MOVIE/TV, MUSIC, y GAME.

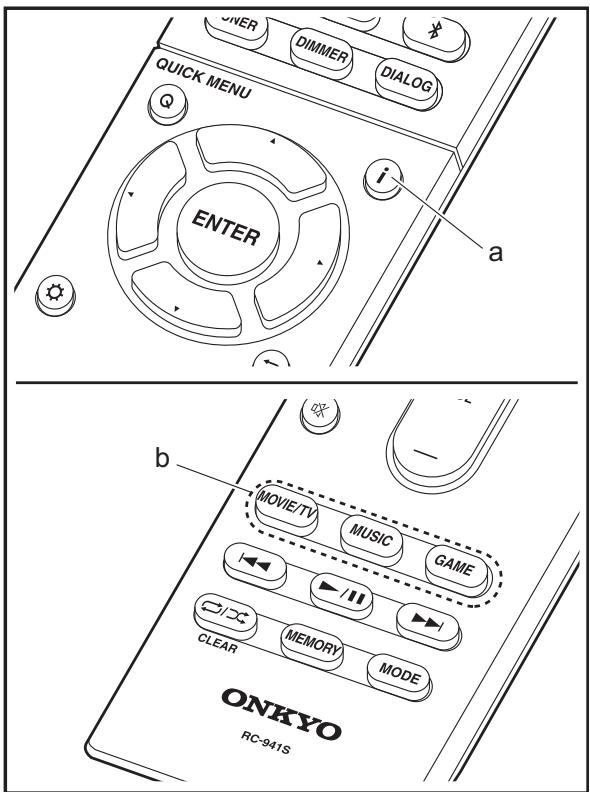

1. Durante la reproducción, pulse uno de estos tres botones

(b) en el mando a distancia. 2. Pulse el botón seleccionado varias veces para cambiar los modos mostrados en la pantalla de la unidad.

Para obtener más información acerca de los efectos de cada uno de los modos de audición, consulte "Efectos del modo de audición" (ÄP31). Para ver los modos de audición que se pueden seleccionar para cada uno de los formatos de audio de las señales de entrada, consulte

"Modos de audición seleccionables" (ÄP33). El último modo de audición seleccionado para la fuente se recuerda para cada uno de los botones MOVIE/TV, MUSIC y GAME. Si el contenido que reproduce no es compatible con el último modo de audición que seleccionó, se selecciona automáticamente el modo de audición estándar para el contenido. Pulse (a) repetidamente para cambiar la pantalla de la unidad principal en el orden:

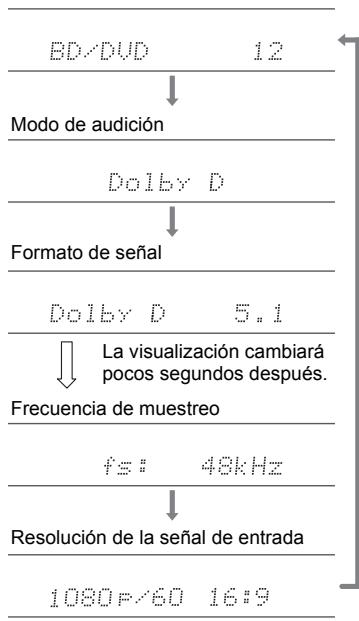

La visualización cambiará pocos segundos después.

Frecuencia de muestreo

Resolución de la señal de entrada

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Efectos del modo de audición

En orden alfabético AllCh Stereo Ideal para música de fondo. Este modo crea una imagen estéreo reproduciendo sonido estéreo desde todos los altavoces. Dolby Atmos Este modo reproduce el diseño del sonido grabado en el formato de audio Dolby Atmos. El formato de audio Dolby Atmos se ha implementado en salas de cine equipadas con las últimas tecnologías y hace posible una experiencia sonora revolucionaria en los sistemas de cine en casa. A diferencia de los sistemas de sonido envolvente existentes, Dolby Atmos no emplea canales y en su lugar permite posicionar con precisión objetos sonoros con movimiento independiente en un espacio tridimensional con una claridad todavía mayor. Dolby Atmos es un formato de audio opcional en discos Blu-ray que consigue un campo de sonido tridimensional introduciendo un campo de sonido por encima del oyente. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits. Dolby D (Dolby Digital) Este modo reproduce el diseño del sonido grabado en el formato de audio Dolby Digital. Dolby Digital es un formato digital multicanal desarrollado por Dolby Laboratories, Inc. ampliamente adoptado para la producción de películas. Además es el formato de audio estándar del vídeo DVD y los discos Blu-ray. Se puede grabar un máximo de 5.1 canales en vídeo DVD o disco Blu-ray: dos canales frontales, un canal central, dos canales envolventes y el canal LFE dedicado a la región de graves (elementos sonoros para el subwoofer). 0 Para poder transferir este formato de audio, establezca

una conexión a través de un cable digital y configure la salida de audio del reproductor como salida de secuencia de bits.

Dolby D ＋ (Dolby Digital Plus) Este modo reproduce fielmente el diseño del sonido grabado en el formato de audio Dolby Digital Plus. El formato Dolby Digital Plus es una revisión de Dolby Digital que incrementa el número de canales y busca mejorar la calidad del sonido a través de una mayor flexibilidad en las velocidades de bits de datos. Dolby Digital Plus se utiliza como formato de audio opcional en los discos Blu-ray y se basa en 5.1 canales, aunque cuenta con canales adicionales, como el canal envolvente trasero, sumando un máximo de 7.1 canales. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits. Dolby Surround Este modo de audición le permite ampliar la señal de reproducción a múltiples canales para adecuarla a la configuración de los altavoces de esta unidad. Además de con configuraciones anteriores de altavoces, también es compatible con sistemas de reproducción para Dolby Atmos que incluyan tecnología de altavoces Dolby. Dolby TrueHD Este modo reproduce el diseño del sonido grabado en el formato de audio Dolby TrueHD. El formato de audio Dolby TrueHD es un formato reversible ampliado que se basa en la tecnología de compresión sin pérdidas denominada MLP y posibilita una reproducción del audio maestro grabado en el estudio. Dolby TrueHD se utiliza como formato de audio opcional en los discos Blu-ray y se basa en 5.1 canales, aunque cuenta con canales adicionales, como el canal envolvente trasero, sumando un máximo de 7.1 canales. La opción de 7.1 canales se graba

a 96 kHz/24 bit y la de 5.1 canales se graba a 192 kHz/24 bit.

0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits.

E S DSD Modo adecuado para reproducir fuentes grabadas en DSD.

0 Esta unidad admite la entrada de señales DSD a través de HDMI IN. Sin embargo, dependiendo del reproductor conectado, es posible un mejor sonido cuando la emisión se produce desde la salida PCM del reproductor. 0 El modo de audición no se puede seleccionar si la configuración de salida de su reproductor de disco Bluray/DVD no está en DSD. DTS Este modo reproduce el diseño del sonido grabado en el formato de audio DTS. El formato de audio DTS es un formato digital multicanal desarrollado por DTS, Inc. Se trata de un formato de audio opcional en el vídeo DVD y estándar en los discos Blu-ray. Permite grabar 5.1 canales: dos canales frontales, un canal central, dos canales envolventes y el canal LFE dedicado a la región de graves (elementos sonoros para el subwoofer). El contenido se graba con un abundante volumen de datos, con una velocidad de muestreo máxima de 48 kHz a una resolución de 24 bits y una velocidad de bits de 1,5 Mbps. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable digital y configure la salida de audio del reproductor como salida de secuencia de bits. DTS 96/24 Este modo reproduce el diseño del sonido grabado en el formato de audio DTS 96/24. El formato DTS 96/24 es un formato de audio opcional en el vídeo DVD y los discos Blu-ray. Permite grabar 5.1 canales:

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

dos canales frontales, un canal central, dos canales envolventes y el canal LFE dedicado a la región de graves

(elementos sonoros para el subwoofer). La grabación del contenido a una velocidad de muestreo de 96 kHz y una resolución de 24 bits hace posible una reproducción detallada. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable digital y configure la salida de audio del reproductor como salida de secuencia de bits. DTS Express Este modo reproduce el diseño del sonido grabado en el formato de audio DTS Express. DTS Express se utiliza como formato de audio opcional en los discos Blu-ray y se basa en 5.1 canales, aunque cuenta con canales como el canal envolvente trasero, sumando un máximo de 7.1 canales. También admite velocidades de bits bajas. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits. DTS-HD HR (DTS-HD High Resolution Audio) Este modo reproduce el diseño del sonido grabado en el formato de audio DTS-HD High Resolution Audio. DTS-HD High Resolution Audio se utiliza como formato de audio opcional en los discos Blu-ray y se basa en 5.1 canales, aunque cuenta con canales adicionales, como el canal envolvente trasero, sumando un máximo de 7.1 canales. Se puede grabar a una velocidad de muestreo de 96 kHz y una resolución de 24 bits. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits.

DTS-HD MSTR (DTS-HD Master Audio)

Este modo reproduce el diseño del sonido grabado en el formato de audio DTS-HD Master Audio. DTS-HD Master Audio se utiliza como formato de audio opcional en los discos Blu-ray y se basa en 5.1 canales, aunque cuenta con canales adicionales, como el canal envolvente trasero, sumando un máximo de 7.1 canales. Se graba mediante la tecnología de reproducción de audio sin pérdidas. Admite 96 kHz/24bit con 7.1 canales y 192 kHz/24 bit con 5.1 canales. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits. DTS Neural:X Este modo de audición le permite ampliar la señal de reproducción a múltiples canales para adecuarla a la configuración de los altavoces de esta unidad. DTS:X Este modo reproduce fielmente el diseño del sonido grabado en el formato de audio DTS:X. El formato de audio DTS:X es una combinación de la metodología de mezcla basada en formatos de canal antiguos y objetos basados en la mezcla de audio dinámica. Se caracteriza por el posicionamiento preciso de los sonidos y la capacidad de expresar movimiento. 0 Para poder transferir este formato de audio, establezca una conexión a través de un cable HDMI y configure la salida de audio del reproductor como salida de secuencia de bits. Full Mono En este modo, todos los altavoces emiten el mismo sonido en mono, por lo que el sonido que se escucha es el mismo, independientemente de dónde se encuentre dentro de la sala de audición.

En este modo, la localización del sonido será diferente con énfasis en los graves. Game-Sports Adecuado para la fuente de audio con mucha reverberación. Mono En este modo, se reproduce sonido monoaural desde los altavoces delanteros izquierdo y derecho cuando entran señales PCM o analógicas. Multich (Multichannel) Modo adecuado para reproducir fuentes grabadas en PCM multicanal. Stereo En este modo, se emite sonido desde los altavoces delanteros izquierdo y derecho y subwoofer. Surround Enhancer Este modo le permite disfrutar de un sonido con un campo de sonido rico que le envuelve de forma natural sin emplear reflejos desde las paredes. Se crea un canal envolvente virtual que le proporciona un campo de sonido más amplio. T-D (Theater-Dimensional) En este modo, usted puede disfrutar de una reproducción virtual de sonido envolvente multicanal con altavoces envolventes conectados. Esto funciona mediante el control de la forma en que los sonidos llegan a los oídos izquierdo y derecho del oyente. TV Logic Adecuada para los programas de televisión producidos en un estudio de televisión. Este modo aumenta los efectos de sonido envolvente a todo el sonido para dar nitidez a las voces y crear una imagen acústica realista.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Modos de audición seleccionables

Puede seleccionar una serie de modos de audición que se adecuen al formato de audio de la señal transmitida.

0 Los modos de audición disponibles cuando se conectan auriculares son: Mono, y Stereo.

Dolby D Se trata de una lista de los modos de audición que puede seleccionar en función del formato de audio de la señal de entrada.

DTS Neural:X Botón MOVIE/TV Formato de entrada

DSD Formato de entrada

＊ 1: No se puede seleccionar cuando el formato de entrada es monoaural o de 2 canales.

PCM Archivos de música

(excepto DSD/Dolby TrueHD)

DTS Neural:X TV Logic

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Botón MUSIC DTS DTS ＊ 1

DTS-HD HR DTS-HD HR ＊ 1

Se trata de una lista de los modos de audición que puede seleccionar en función del formato de audio de la señal de entrada.

DTS Neural:X DTS Neural:X TV Logic

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS-HD MSTR DTS-HD MSTR ＊ 1

T-D T-D PCM Archivos de música

(excepto DSD/Dolby TrueHD)

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS:X DTS:X DTS Neural:X TV Logic

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

DTS Neural:X DTS Neural:X AllCh Stereo

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS Neural:X DTS Neural:X AllCh Stereo

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es monoaural o de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Se trata de una lista de los modos de audición que puede seleccionar en función del formato de audio de la señal de entrada.

DTS Neural:X Surround Enhancer

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS-HD MSTR Formato de entrada

PCM Archivos de música

(excepto DSD/Dolby TrueHD)

＊ 1: No se puede seleccionar cuando el formato de entrada es monoaural o de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS:X Dolby Surround

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

DTS-HD MSTR DTS-HD MSTR ＊ 1

DTS Neural:X DTS Neural:X Surround Enhancer

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

Dolby TrueHD Dolby TrueHD DTS Express

DTS Neural:X Game-Action

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

DTS-HD HR DTS-HD HR ＊ 1

DTS Neural:X DTS Neural:X Game-Action

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

＊ 1: No se puede seleccionar cuando el formato de entrada es de 2 canales.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Pulsando el botón Q en el mando a distancia durante la reproducción, puede ajustar los ajustes de uso más frecuente, como la calidad del sonido, usando los menús en pantalla.

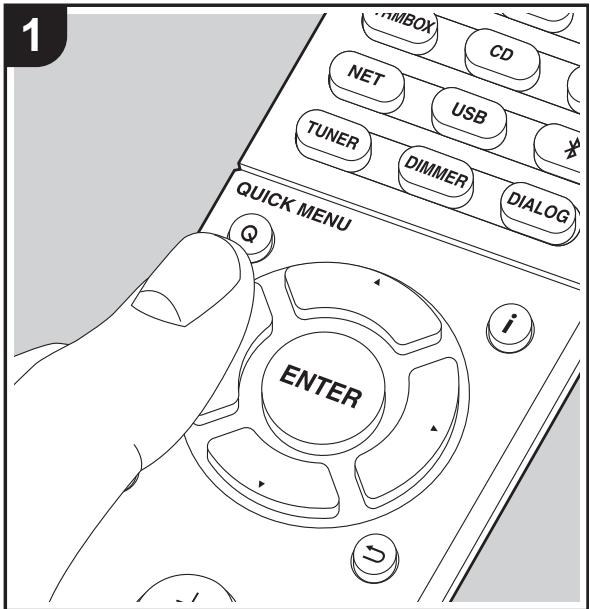

1. Pulse Q en el mando a distancia. 2. Una vez que aparezca en la pantalla el Menú rápido, seleccione el contenido con S/T en el mando a distancia y pulse ENTER para confirmar su selección. Quick Menu

0 Modifique los valores iniciales de cada uno de los ajustes con los cursores W/X.

0 Para volver a la pantalla anterior, pulse . 3. Para salir de los ajustes, pulse Q.

Bass: Intensifique o modere el rango de graves de los altavoces delanteros. Treble: Intensifique o modere el rango de agudos de los altavoces delanteros.

Center: Ajusta el nivel del altavoz central mientras se escucha algún sonido. Subwoofer: Ajusta el nivel del altavoz del subwoofer mientras se escucha algún sonido. 0 El ajuste que realizó será restaurado al estado previo cuando ponga la unidad en modo de espera.

■ AccuEQ AccuEQ Room Calibration: Habilite o inhabilite la función del ecualizador que corrige la distorsión causada por el

ambiente acústico de la habitación. El ajuste se puede establecer por separado para cada selector de entrada.

Cinema Filter: Ajusta la banda de sonido que fue procesada para mejorar su rango de agudos para hacerla más adecuada para el sistema de cine en casa. Esta función se puede utilizar en los siguientes modos de audición: Dolby Digital, Dolby Digital Plus, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express, y DSD.

A/V Sync: Si el vídeo va por detrás del audio, puede retrasar el audio para corregir la diferencia. Se pueden establecer diferentes ajustes para cada selector de entrada. Music Optimizer: Mejora la calidad del audio comprimido. La reproducción de sonido de archivos comprimidos con pérdidas tales como MP3 será mejorada. El ajuste se puede establecer por separado para cada selector de entrada. La configuración es efectiva en las señales de 48 kHz o menos. La configuración no es efectiva en las señales bitstream. Late Night: Hace que los sonidos pequeños se oigan con facilidad. Es muy útil cuando necesita reducir el volumen al ver una película muy tarde por la noche. Puede disfrutar del efecto únicamente cuando se reproducen fuentes de entrada de la serie Dolby y DTS. 0 El ajuste no puede utilizarse en los siguientes casos. – Si "3. Audio Adjust" - "Dolby" - "Loudness Management" (ÄP45) en el Menú de Setup está establecido en "Off" al reproducir Dolby Digital Plus o Dolby TrueHD – Cuando la señal de entrada es DTS y "Dialog Control"

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Dialog Control: Puede incrementar la porción de diálogo del audio en pasos de 1 dB hasta 6 dB de modo que sea más fácil oír los diálogos sobre el ruido de fondo.

0 Esto no puede establecerse para contenido que no sea DTS:X. 0 Puede que el efecto no sea seleccionable con algunos contenidos.

E S Dialog Enhancement: Puede incrementar la porción de diálogo del audio de modo que sea más fácil oír los diálogos sobre el ruido de fondo.

0 Esto no puede establecerse para reproducción DTS:X.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Reproducción de audio y vídeo desde diferentes fuentes Es posible reproducir audio y vídeo desde diferentes fuentes. Por ejemplo, puede reproducir audio desde el reproductor de CD y vídeo desde el reproductor de BD/ DVD. El procedimiento en este caso es el siguiente: 1. Pulse BD/DVD. 2. Pulse CD. 3. Inicie la reproducción en el reproductor de BD/DVD y el reproductor de CD. Siga estos pasos para reproducir el vídeo desde una fuente distinta con el fin de adecuar el audio procedente de una fuente de entrada NET, USB o BLUETOOTH. 1. Pulse NET, USB o para reproducir el audio. 2. Pulse MODE en el mando a distancia y podrá reproducir la entrada de vídeo seleccionada inmediatamente antes de esta operación. 3. Inicie la reproducción de la fuente de entrada de vídeo. 4. Cada vez que pulse MODE se mostrará o se apagará el vídeo.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Menú de configuración

Configuración avanzada

La unidad le permite configurar ajustes avanzados para brindarle una experiencia todavía mejor.

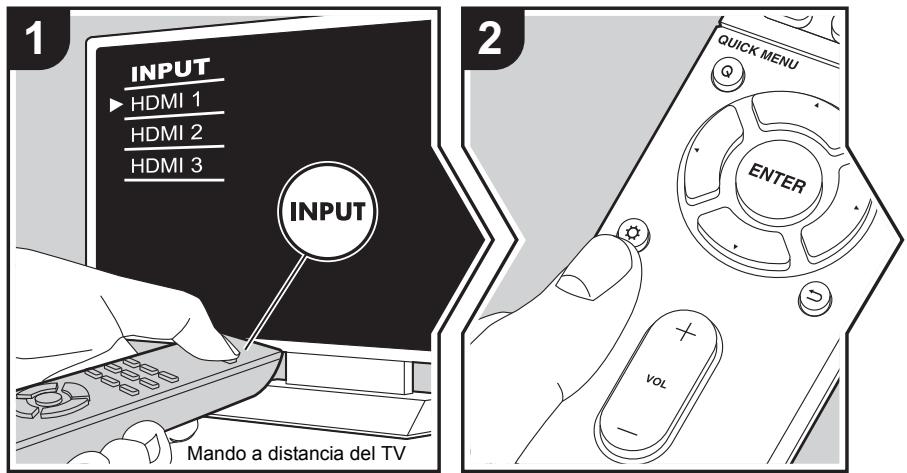

1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Pulse en el mando a distancia. 3. Una vez que aparezca en la pantalla el menú Setup, seleccione el contenido con S/T en el mando a distancia y pulse ENTER para confirmar su selección.

E S Mando a distancia del TV

0 Modifique los valores iniciales de cada uno de los ajustes con los cursores W/X.

0 Para volver a la pantalla anterior, pulse . 4. Para salir de los ajustes, pulse .

Cuando use un televisor que sea compatible con 4K, las señales de vídeo de 1080p se pueden mejorar automáticamente para salida a 4K.

"Off (Valor predeterminado)": Cuando no use esta función "Auto": Utilice esta función 0 Seleccione "Off" si su televisor no es compatible con 4K.

Cuando haya colocado "1080p -> 4K Upscaling" en "Auto", podrá seleccionar el grado de corrección de la señal de vídeo, ya sea "Off" o entre "1" (débil) y "3" (fuerte).

Seleccione el idioma de visualización en pantalla.

Inglés, alemán, francés, español, italiano, holandés, sueco, ruso, chino

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Impose OSD Screen Saver

Seleccione si desea o no la visualización de información en pantalla (OSD) en el televisor, por ejemplo, cuando ajuste el volumen o cuando cambie la entrada.

"On (Valor predeterminado)": Visualización en pantalla (OSD) mostrada en el televisor "Off": Visualización en pantalla (OSD) no mostrada en el televisor 0 Es posible que la visualización en pantalla (OSD) no se muestre en función de la señal de entrada, incluso si se ha seleccionado "On". Si no se visualiza la pantalla de operación, cambie la resolución del dispositivo conectado. Ajuste el tiempo para iniciar el salvapantallas. Seleccione un valor de entre "3 minutes (Valor predeterminado)", "5 minutes", "10 minutes" y "Off".

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada GAME.

Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "HDMI 4 (HDCP 2.2)")

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada STRM BOX. Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "HDMI 3 (HDCP 2.2)")

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada CD. Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "----")

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada TV. Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "-----")

Puede cambiar la asignación de entrada entre los selectores de entrada y los conectores HDMI IN.

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada BD/

DVD. Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "HDMI 1 (HDCP 2.2)")

"HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Asigne el conector HDMI IN de su elección al selector de entrada CBL/

SAT. Si no desea asignar un conector, seleccione "-----". Para seleccionar un conector HDMI IN ya asignado a otro selector de entrada, primero cambie la configuración del selector de entrada a "-----". (El valor predeterminado es "HDMI 2 (HDCP 2.2)")

■ 3. Digital Audio Input

Puede cambiar la asignación de entrada entre los selectores de entrada y el conector DIGITAL IN OPTICAL. Si no desea asignar un conector, seleccione "-----".

BD/DVD Asigne el selector de entrada BD/DVD. (El valor predeterminado es "-----")

CBL/SAT Asigne el selector de entrada CBL/SAT. (El valor predeterminado es "-----")

GAME Asigne el selector de entrada GAME. (El valor predeterminado es "-----")

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

STRM BOX Asigne el selector de entrada STRM BOX. (El valor predeterminado es "-----")

CD Asigne el selector de entrada CD. (El valor predeterminado es

TV Asigne el selector de entrada TV. (El valor predeterminado es

0 Las frecuencias de muestreo compatibles para señales PCM (estéreo, mono) desde una entrada digital son de 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz o 16 bit, 20 bit y 24 bit.

Ajuste la distancia desde cada altavoz a la posición de escucha. Front Left

(El valor predeterminado es "3.60m") Este ajuste no se puede seleccionar. Cuando se cambia el ajuste de "Center", este se cambia al mismo valor.

Especifique la distancia entre cada altavoz y la posición de escucha. (El valor predeterminado es "3.60m")

(El valor predeterminado es "3.60m") Este ajuste no se puede seleccionar. Cuando se cambia el ajuste de "Center", este se cambia al mismo valor.

(El valor predeterminado es "3.60m") Este ajuste no se puede seleccionar. Cuando se cambia el ajuste de "Center", este se cambia al mismo valor.

(El valor predeterminado es "3.60m") Este ajuste no se puede seleccionar. Cuando se cambia el ajuste de "Center", este se cambia al mismo valor.

Especifique la distancia entre cada altavoz y la posición de escucha. (El valor predeterminado es "3.60m")

■ 4. Analog Audio Input

Puede cambiar la asignación de entrada entre los selectores de entrada y los conectores AUDIO IN. Si no desea asignar un conector, seleccione "-----".

BD/DVD Asigne el selector de entrada BD/DVD. (El valor predeterminado es "-----")

CBL/SAT Asigne el selector de entrada CBL/SAT. (El valor predeterminado es "-----")

GAME Asigne el selector de entrada GAME. (El valor predeterminado es "-----")

STRM BOX Asigne el selector de entrada STRM BOX. (El valor predeterminado es "-----")

CD Asigne el selector de entrada CD. (El valor predeterminado es

TV Asigne el selector de entrada TV. (El valor predeterminado es

E S Puede realizar cambios en el entorno de conexión de los altavoces y modificar el volumen.

Los ajustes se configuran automáticamente cuando se utiliza AccuEQ Room Calibration. Este ajuste no puede seleccionarse si se conectan auriculares o el audio se emite desde los altavoces del TV porque "5. Hardware" - "HDMI" - "Audio TV Out" está ajustado en "On".

0 Puede modificar las unidades a distancia si pulsa MODE en el mando a distancia. Si la unidad está configurada en pies, podrá realizar un ajuste entre 0,1 pies y 30,0 pies en incrementos de 0,1 pies. Si la unidad está configurada en metros, podrá realizar un ajuste entre 0,03 m y 9,00 m en incrementos de 0,03 m.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Seleccione un valor entre "j12 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Seleccione un valor entre "j12 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Seleccione un valor entre "j12 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Seleccione un valor entre "j12 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Seleccione un valor entre "j12 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Seleccione un valor entre "j15 dB" y "i12 dB" (en incrementos de 1 dB). Un tono de prueba se emitirá cada vez que cambie el valor. Seleccione el nivel deseado (El valor predeterminado es

Establezca la distancia entre la barra de sonido y el techo.

Seleccione entre "0.1ft/0.03m" y "15.0ft/4.50m" (unidades 0.1ft/ 0.03m). (El valor predeterminado es "1.80m") 0 Puede modificar las unidades (pies/metros) a distancia si pulsa MODE en el mando a distancia.

Puede mejorar el efecto de reflejo desde el techo.

"On (Valor predeterminado)": Utilice esta función "Off”: No utilice esta función

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Ajuste el canal de audio o idioma como canal de emisión cuando reproduzca audio multiplex o emisiones de TV multilingües, etc.

"Main (Valor predeterminado)": Sólo canal principal "Sub": Solo canal secundario "Main / Sub": Los canales principales y secundarios se emitirán al mismo tiempo. 0 Si se está reproduciendo audio multiplex, "1+1" se visualizará en la pantalla de la unidad principal cuando se pulse en el mando a distancia.

Ajuste el canal de entrada que se vaya a usar para la reproducción de cualquier fuente digital de 2 canales como

Dolby Digital o fuente de 2 canales analógicos/PCM en el modo de audición Mono. "Left": Solo canal izquierdo "Right": Solo canal derecho "Left + Right (Valor predeterminado)": Canales izquierdo y derecho

Ajuste el nivel de efecto de frecuencia baja (LFE) para las señales de la serie Dolby Digital, la serie DTS, PCM multicanal y DSD. LFE Level

Seleccione el nivel de efecto de frecuencia baja (LFE) de cada tipo de señal de "0 dB (Valor predeterminado)" a "j ∞ dB". Si el efecto de sonido de baja frecuencia es demasiado fuerte, seleccione "j20dB" o "j ∞ dB".

Cuando se introduzcan señales DTS que incluyan información de canal ampliada, el modo de audición óptimo se seleccionará automáticamente en función de la información ampliada contenida en la señal de entrada y la configuración del altavoz de la unidad cuando se reproduzca en el modo de audición con decodificación directa.

"On (Valor predeterminado)": Utilice esta función "Off": El audio se reproduce empleando el mismo número de canales en la señal de entrada en función de la configuración del altavoz de esta unidad.

Cuando reproduzca Dolby TrueHD, habilite la función de normalización de diálogo que mantiene el volumen del diálogo en un determinado nivel. Tenga en cuenta que cuando este ajuste está configurado como Off, la función Late Night que permite escuchar sonido envolvente a un volumen bajo se fija en

Off al reproducir Dolby Digital Plus/Dolby TrueHD. "On (Valor predeterminado)": Utilice esta función "Off": No utilice esta función

Establezca el valor máximo para evitar un volumen demasiado alto. Seleccione "Off (Valor predeterminado)" o un valor entre

Ajuste el nivel de salida de los auriculares. Seleccione un valor entre "j12 dB" y "i12 dB". (El valor predeterminado es "0 dB")

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Seleccione la prioridad de la selección de entrada cuando haya varias fuentes de audio conectadas a un selector de entrada. El ajuste se puede establecer por separado para cada botón selector de entrada. Seleccione el selector de entrada que desea configurar.

Ajuste la diferencia del nivel de volumen entre los dispositivos conectados a la unidad.

Seleccione el selector de entrada que desea configurar. IntelliVolume

Seleccione un valor entre "j12 dB" y "i12 dB". Establezca un valor negativo si el volumen del dispositivo de destino es mayor que el de los demás y un valor positivo si es menor. Para comprobar el audio, inicie la reproducción del dispositivo conectado. (El valor predeterminado es "0 dB")

"ARC": Al dar prioridad a la señal de entrada desde el TV compatible con ARC.

0 El ajuste se puede seleccionar únicamente cuando "5. Hardware" - "HDMI" - "Audio Return Channel" esté en "Auto" y además esté seleccionada la entrada "TV". "HDMI": Cuando se dé prioridad a la señal de entrada desde los conectores HDMI IN. 0 El ajuste se puede seleccionar únicamente cuando la entrada se asigna al conector HDMI en el ajuste "1. Input/Output Assign" - "HDMI Input". "OPTICAL": Cuando se dé prioridad a la señal de entrada desde los conectores DIGITAL IN OPTICAL. 0 El ajuste se puede seleccionar únicamente cuando la entrada se asigna al conector OPTICAL en el ajuste "1. Input/Output Assign" - "Digital Audio Input". "Analog": Para emitir siempre audio analógico independientemente de la señal de entrada 0 El ajuste se puede seleccionar únicamente cuando la entrada se asigna al conector AUDIO IN en el ajuste "1. Input/Output Assign" - "Analog Audio Input". (Valor predeterminado: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, CD: Analog, TV: OPTICAL)

Seleccione si desea fijar las señales de entrada a PCM (excepto

PCM multicanal) cuando haya seleccionado "HDMI", u "OPTICAL" en la configuración de "Audio Select". Coloque este elemento en "On" si se produce ruido o si se produce truncamiento al comienzo de una pista al reproducir fuentes PCM. Seleccione normalmente "Off (Valor predeterminado)". 0 Al cambiar "Audio Select" se cambia el ajuste a "Off".

Establezca un nombre fácil para cada entrada. El nombre se mostrará en la pantalla de la unidad principal. Seleccione el selector de entrada que desea configurar. Name Edit

1. Seleccione un carácter o símbolo con los cursores y pulse

ENTER. Repita el procedimiento para introducir 10 caracteres o menos. "A/a": Cambia entre mayúsculas y minúsculas. (También se alterna entre mayúsculas y minúsculas pulsando MODE en el mando a distancia) " ← " " → ": Mueve el cursor a la dirección de la flecha. " ": Elimina un carácter a la izquierda del cursor. " ": FInserta un espacio. 0 Al pulsar CLEAR en el mando a distancia se borran todos los caracteres introducidos. 2. Cuando termine, seleccione "OK" con los cursores y pulse ENTER. El nombre de entrada se guardará.

0 Para asignar un nombre a una emisora de radio presintonizada, pulse TUNER en el mando a distancia, seleccione FM y seleccione el número de preajustado.

0 Esto no se puede ajustar si las entradas "NET", "USB" o "BLUETOOTH" están seleccionadas.

0 El ajuste no se puede cambiar cuando las entradas "TUNER", "NET", "USB", o

"BLUETOOTH" estén seleccionadas.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Si se ha seleccionado la entrada "TUNER", "NET", "USB", o "BLUETOOTH", podrá configurar la entrada desde la que se visualizará el vídeo en el televisor.

■ 1. HDMI Video Select

"Last (Valor predeterminado)": Seleccione la entrada de vídeo reproducida justo antes.

"BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV": Reproducir el vídeo desde la entrada seleccionada. 0 Este ajuste es eficaz para un selector de entrada que esté asignado en "1. Input/Output Assign" - "HDMI Input".

0 Si el idioma OSD está configurado como chino, únicamente podrá seleccionar este ajuste si "TUNER" está seleccionado como entrada.

HDMI CEC E S Si lo configura como "On", habilitará el enlace de selección de entrada y otras funciones de enlace con un dispositivo conforme con CEC conectado mediante HDMI.

"On": Utilice esta función "Off (Valor predeterminado)": No utilice esta función Al cambiar este ajuste, apague y encienda de nuevo la alimentación de todos los componentes conectados. 0 Dependiendo del aparato de TV, podría tener que configurar un enlace en el TV. 0 Si lo configura como "On" y cierra el menú en pantalla, se visualizará el nombre de los componentes compatibles con CEC y "CEC On" en la pantalla de esta unidad. 0 El consumo de energía en modo de espera puede aumentar si está ajustado como "On". (Dependiendo del estado del televisor, la unidad entrará en el modo de espera normal). 0 Si acciona el regulador del volumen de la unidad cuando este ajuste está configurado como "On" y el audio se emite desde los altavoces del televisor, el audio también se emitirá desde los altavoces conectados a la unidad. Si desea emitir desde sólo uno de ellos, cambie los ajustes de la unidad o de la TV o baje el volumen de la unidad. 0 Si se produce un funcionamiento anómalo con el ajuste configurado como "On", cámbielo a "Off". 0 Cuando conecte un componente incompatible con CEC o si no está seguro de si es compatible, configure este ajuste como "Off".

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Cuando esto se encuentra en una opción distinta a "Off", usted puede reproducir el vídeo y el audio de un reproductor conectado por HDMI en el televisor incluso si la unidad está en modo de espera. Solo se puede seleccionar "Auto" y "Auto

(Eco)" si "HDMI CEC" está en "On". Si selecciona algo distinto, coloque "HDMI CEC" en "Off". (El valor predeterminado es "Off") 0 El consumo de energía en el modo de espera aumenta si no está en "Off". "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV": Por ejemplo, si selecciona "BD/DVD", puede reproducir el equipo conectado a el conector "BD/DVD" en el televisor incluso si la unidad está en modo de espera. Seleccione este ajuste si ha decidido qué reproductor usar con esta función. "Last": Puede reproducir el vídeo y el audio de la entrada seleccionada justo antes de que la unidad pase al modo de espera en el televisor. Si selecciona "Last", podrá cambiar la entrada de la unidad con el mando a distancia incluso en el modo de espera. "Auto", "Auto (Eco)": Seleccione uno de estos ajustes cuando haya conectado un equipo que cumpla con el estándar CEC. Puede reproducir el vídeo y el audio de la entrada seleccionada en el televisor, sin importar qué entrada estaba seleccionada justo antes de que la unidad pasara al modo de espera mediante la función de enlace CEC. 0 Para usar reproductores en el televisor que no cumplan con el estándar CEC, tendrá que encender la unidad y cambiar a la entrada correspondiente. 0 Si usa un televisor compatible con el estándar CEC, puede reducir el consumo de energía en el modo de espera seleccionando la opción "Auto (Eco)".

Puede disfrutar del audio a través de los altavoces del televisor mientras esta unidad esté encendida.

"On": Utilice esta función "Off (Valor predeterminado)": No utilice esta función 0 El ajuste se fija en "Auto" si "HDMI CEC" está configurado como "On". Si modifica este ajuste, configure "HDMI CEC" como "Off". 0 El modo de audición no se puede cambiar si "Audio TV Out" está en "On" y el audio se está emitiendo a través de los altavoces del televisor. 0 Dependiendo del ajuste de su televisor o de la señal de entrada del componente, el audio podría no emitirse a través de los altavoces del televisor, incluso si este ajuste está configurado como "On". En tal caso, el audio es enviado desde los altavoces de la unidad. 0 Si opera el regulador del volumen de esta unidad cuando esta recibe el audio procedente de los altavoces del televisor, el audio se emitirá desde esta unidad. Si no desea enviar el audio desde la unidad, cambie la unidad o los ajustes del TV, o reduzca el volumen de la unidad.

Puede disfrutar del sonido del televisor compatible con ARC conectado al HDMI a través de los altavoces conectados a la unidad.

Para usar esta función, coloque "HDMI CEC" en "On" por anticipado. "Auto": Cuando disfrute del sonido del televisor a través de los altavoces conectados a la unidad

"Off": Cuando no use la función ARC Auto Lip Sync

Esta configuración corrige automáticamente cualquier desincronización existente entre las señales de vídeo y de audio basándose en los datos del televisor compatible con HDMI LipSync.

"On (Valor predeterminado)": Se activará la corrección automática. "Off": Se desactivará la corrección automática.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 Cuando la LAN está configurada con un DHCP, ajuste "DHCP" a "Enable" para configurar los ajustes automáticamente. Para asignar direcciones IP fijas a cada componente, debe ajustar "DHCP" como "Disable" y asignar una dirección a esta unidad en "IP Address", además de ajustar la información relacionada con su LAN, como la Subnet Mask y Gateway. Wi-Fi

Conecte la unidad a la red a través de un router de LAN inalámbrica.

"On": Conexión LAN inalámbrica "Off (Wired) (Valor predeterminado)": Conexión LAN por cable

Puede configurar los ajustes de LAN inalámbrica pulsando

ENTER cuando se visualiza "Start". 0 Consulte "3. Network Connection" (ÄP18) en Initial Setup para más información.

Se mostrará la información del punto de acceso conectado.

"SSID": El SSID del punto de acceso conectado. "Signal": La intensidad de la señal del punto de acceso conectado. "Status": Estado del punto de acceso conectado.

Esta es la dirección MAC de esta unidad.

Este valor es específico para el componente y no se puede cambiar.

"Enable (Valor predeterminado)": Configuración automática mediante DHCP

"Disable": Configuración manual sin DHCP Si selecciona "Disable", deberá configurar "IP Address", "Subnet Mask", "Gateway" y "DNS Server" manualmente.

Muestra/Ajusta la dirección IP.

Muestra/Ajusta la máscara de subred.

Muestra/Ajusta la puerta de enlace.

Muestra/Ajusta el servidor DNS primario.

Proxy URL Muestra/Ajusta la URL del servidor proxy.

Muestra/ajusta el número del puerto del servidor proxy al introducir "Proxy URL".

Cambie el nombre de esta unidad mostrado en otros dispositivos conectados a la red por un nombre que pueda reconocer fácilmente.

Se encuentra configurada como Onkyo HT-L05＊＊＊＊＊＊ en el momento de la compra. (" ＊ " representa los caracteres alfanuméricos que identifican cada unidad) 1. Pulse ENTER para visualizar la pantalla de Edición. 2. Seleccione un carácter o símbolo con los cursores y pulse ENTER. Repita el procedimiento para introducir 31 caracteres o menos. "A/a": Cambia entre mayúsculas y minúsculas. (También se alterna entre mayúsculas y minúsculas pulsando MODE en el mando a distancia) " ← " " → ": Mueve el cursor a la dirección de la flecha. " ": Elimina un carácter a la izquierda del cursor. " ": Inserta un espacio. 0 Al pulsar CLEAR en el mando a distancia se borran todos los caracteres introducidos. 3. Cuando termine, seleccione "OK" con los cursores y pulse ENTER. El nombre de entrada se guardará.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Puede establecer una contraseña de hasta 31 caracteres, de tal manera que solo los usuarios registrados puedan usar AirPlay.

1. Pulse ENTER para visualizar la pantalla de Edición. 2. Seleccione un carácter o símbolo con los cursores y pulse ENTER. Repita el procedimiento para introducir 31 caracteres o menos. "A/a": Cambia entre mayúsculas y minúsculas. (También se alterna entre mayúsculas y minúsculas pulsando MODE en el mando a distancia) " ← " " → ": Mueve el cursor a la dirección de la flecha. " ": Elimina un carácter a la izquierda del cursor. " ": Inserta un espacio. 0 Para seleccionar si enmascarar la contraseña con " ＊ " o mostrarla en texto sin formato, pulse MEMORY en el mando a distancia. 0 Al pulsar CLEAR en el mando a distancia se borran todos los caracteres introducidos. 3. Cuando termine, seleccione "OK" con los cursores y pulse ENTER. Se guardará la contraseña introducida.

Con el fin de mejorar la calidad de nuestros productos y servicios, puede que nuestra empresa recopile información sobre su uso de la red. Seleccione "Yes" si acepta que recopilemos dicha información. Seleccione "No" si no quiere que recopilemos dicha información. (El valor predeterminado es

"No") Puede configurar esta opción después de confirmar la Política de Privacidad. Si selecciona "Usage Data" y pulsa ENTER, aparecerá la Política de Privacidad. (La misma pantalla también se muestra una vez cuando se configura la conexión de red.) Si acepta que recopilemos esa información, este ajuste también pasará a ser "Yes". Tenga en cuenta que si acepta la Política de Privacidad pero selecciona "No" para este ajuste, la información no se recopilará.

Puede comprobar la conexión de red.

Pulse ENTER cuando aparezca "Start".

0 Espere un momento si "Network" no está disponible para su selección. Aparecerá cuando se inicie la función de red.

Seleccione si desea o no utilizar la función de BLUETOOTH.

"On (Valor predeterminado)": Habilita la conexión con un dispositivo habilitado con BLUETOOTH mediante el uso de la función de BLUETOOTH. Seleccione "On" también al realizar varios ajustes BLUETOOTH.

"Off": Cuando no use la función BLUETOOTH La entrada de la unidad cambiará automáticamente a

"BLUETOOTH" cuando la conexión a la unidad se realice desde un dispositivo habilitado con BLUETOOTH. "On (Valor predeterminado)": La entrada pasará de inmediato a ser "BLUETOOTH" cuando se conecte un dispositivo habilitado con BLUETOOTH. "Off": La función está desactivada. 0 Si la entrada no se cambia automáticamente, ajuste en "Off" y cambie la entrada manualmente.

Esta función vuelve a conectar automáticamente al dispositivo habilitado con BLUETOOTH conectado por última vez cuando se cambia la entrada a "BLUETOOTH".

"On (Valor predeterminado)": Utilice esta función "Off": No utilice esta función 0 Puede que esto no funcione con algunos dispositivos habilitados con BLUETOOTH.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Puede inicializar la información de emparejamiento guardada en esta unidad.

Al pulsar ENTER cuando se visualiza "Clear" se inicializa la información de emparejamiento almacenada en esta unidad. 0 Esta función no inicializa la información de emparejamiento en el dispositivo habilitado con BLUETOOTH. Al emparejar la unidad de nuevo con el dispositivo, asegúrese de borrar la información de emparejamiento del dispositivo habilitado con BLUETOOTH de antemano. Para obtener información sobre cómo borrar la información de emparejamiento, consulte el manual de instrucciones del dispositivo habilitado con BLUETOOTH.

Muestra el nombre del dispositivo habilitado con BLUETOOTH conectado a la unidad.

0 El nombre no se visualiza cuando el "Status" sea "Ready" y "Pairing".

Muestra el estado del dispositivo habilitado con BLUETOOTH conectado a la unidad.

"Ready": No emparejado "Pairing": Emparejado "Connected": Correctamente conectado

Permite que la unidad entre en modo de espera automáticamente cuando pase el tiempo especificado.

Seleccione entre "30 minutes", "60 minutes" y "90 minutes". "Off (Valor predeterminado)": No coloca la unidad automáticamente en el modo de espera.

Este ajuste pone la unidad en modo de espera automáticamente después de 20 minutos de inactividad sin ningún tipo de entrada de audio o vídeo.

(Cuando "USB Power Out at Standby" o "Network Standby" está activado, esto se convierte en el modo HYBRID STANDBY que reduce al mínimo el aumento de consumo de energía). "On" (Valor predeterminado): La unidad pasará automáticamente al modo de espera ("ASb" se mantendrá iluminado). "Off": La unidad no pasará automáticamente al modo de espera. 0 "Auto Standby" aparecerá en la pantalla de esta unidad y en la pantalla del televisor 30 segundos antes de que se active el modo de espera automático.

Habilite o inhabilite el modo "Auto Standby" mientras "HDMI Standby Through" está activado.

"On": El ajuste se habilitará. "Off": El ajuste se inhabilitará. 0 Este ajuste no se puede configurar como "On" si "Auto Standby" está configurado como "Off".

Los dispositivos conectados al puerto USB reciben suministro de electricidad incluso cuando esta unidad esté en modo de espera cuando esta función esté en "On". (El valor predeterminado es "Off")

0 Cuando se usa esta función, el consumo de energía aumenta aunque la unidad se encuentre en modo de espera, sin embargo, el aumento en el consumo de energía se mantiene en el mínimo cuando entra automáticamente al modo HYBRID STANDBY, en el cual solamente funcionan los circuitos esenciales.

0 Espere un momento si "Bluetooth" no está disponible para su selección. Aparecerá cuando se inicie la función de BLUETOOTH.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Cuando esta función está en "On (Valor predeterminado)", usted puede activar la alimentación de la unidad a través de la red utilizando una aplicación que pueda controlar esta unidad.

0 Cuando se usa "Network Standby", el consumo de energía aumenta incluso cuando la unidad está en modo de espera. Sin embargo, el aumento en el consumo de energía se mantiene en el mínimo ingresando automáticamente al modo HYBRID STANDBY, en el cual solamente funciona el circuito esencial. 0 Puede que "Network Standby", que suprime el consumo de energía, se inhabilite en caso de pérdida de la conexión de red. Utilice el botón de encendido del mando a distancia o de la unidad principal para encender el equipo si esto ocurre. Esta función activa la unidad cuando está en el modo de espera conectando un dispositivo habilitado con BLUETOOTH. "On": Utilice esta función "Off (Valor predeterminado)": No utilice esta función 0 Cuando se ajusta esta función como "On", se incrementa el consumo de energía incluso cuando la unidad está en el modo de espera. Sin embargo, el aumento en el consumo de energía se mantiene en el mínimo ingresando automáticamente al modo HYBRID STANDBY, en el cual solamente funciona el circuito esencial. 0 Este ajuste se fija en "Off" si "5. Hardware" - "Bluetooth" "Auto Input Change" está configurado como "Off".

Se visualizará la versión actual del firmware.

Update via NET Pulse ENTER para seleccionar si desea actualizar el firmware a través de la red.

0 No podrá seleccionar este ajuste si no dispone de acceso a Internet o si no hay nada que actualizar.

Update via USB Pulse ENTER para seleccionar si desea actualizar el firmware a través de USB.

0 No podrá seleccionar este ajuste si el dispositivo de almacenamiento USB no está conectado o si no hay nada que actualizar en el dispositivo de almacenamiento USB.

0 Espere un momento si "Firmware Update" no está disponible para su selección.

Aparecerá cuando se inicie la función de red.

Puede llevar a cabo la Initial Setup desde el menú Setup. 0 Espere un momento si "Initial Setup" no está disponible para su selección. Aparecerá cuando se inicie la función de red.

Bloquee el menú Setup para proteger los ajustes.

"Locked": El menú está bloqueado. "Unlocked (Valor predeterminado)": El menú está desbloqueado.

0 Espere un momento si "Network Standby" y "Bluetooth Wakeup" no están disponibles para su selección. Aparecerá cuando se inicie la función de red.

La disponibilidad de una actualización de firmware se notificada a través de la red.

"Enable (Valor predeterminado)": Notificación de actualizaciones "Disable": No notificar actualizaciones

Reinicie la unidad para devolver los ajustes al estado que tenían en el momento de envío. La restauración habrá finalizado cuando en la pantalla aparezca "Clear" y la unidad cambie al modo de espera.

Sus ajustes también se inicializarán cuando reinicie la unidad; en consecuencia, anote sus ajustes antes de comenzar el proceso de reinicio.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Actualización de Firmware

Actualización de Firmware

Función de actualización de esta unidad

Cómo actualizar el firmware

La unidad dispone de una función que permite actualizar el firmware (el software del sistema) a través de una red o del puerto USB. Esto nos permite llevar a cabo mejoras de diversas operaciones y añadir características.

Si desea información sobre las funciones de reproducción actualizadas, consúltelas aquí.

Existen dos métodos de actualización de firmware: por medio de la red y por medio del USB. La actualización podría requerir aproximadamente 20 minutos para completarse mediante cualquiera de los métodos: por medio de la red o por medio de USB. Además, los ajustes actuales están garantizados independientemente del método utilizado para la actualización.

Tenga en cuenta que si conecta la unidad a una red, puede que aparezcan notificaciones sobre actualizaciones de firmware en la pantalla. Para ejecutar la actualización, seleccione "Update" con los botones de cursor del mando a distancia y pulse ENTER. Se visualizará "Completed!" cuando se haya completado la actualización. 0 Para obtener la información más reciente de las actualizaciones, visite el sitio web de nuestra empresa. No es necesario actualizar el firmware de la unidad si no hay actualizaciones disponibles. 0 Antes de realizar la actualización, asegúrese de que el micrófono de configuración del altavoz no esté conectado. 0 Durante una actualización, no – Desconecte y vuelva a conectar cualquier cable, dispositivo de almacenamiento USB, micrófono o auriculares de configuración de altavoz, ni realice ninguna operación en el componente como por ejemplo apagarlo – Acceso a esta unidad desde un PC o smartphone usando una aplicación

En ningún caso seremos responsables ante usted o ante terceros por cualquier daño especial, indirecto, incidental o consecuencial de ningún tipo, incluido pero no limitado a la compensación, reembolso o daños a consecuencia de pérdidas de ganancias actuales o eventuales, pérdida de datos o por cualquier otra razón.

E S Actualización del firmware a través de la red

0 Verifique que la unidad esté encendida, y que esté garantizada la conexión a Internet. 0 Apague el componente del controlador (PC, etc.) conectado a la red. 0 Detenga cualquier reproducción de radio por Internet, dispositivo de almacenamiento USB o contenido de servidor. 0 Si "5. Hardware" - "HDMI" - "HDMI CEC" en el menú Setup está configurado como "On", cámbielo a "Off". 0 La descripción podría diferir de la visualización en pantalla pero eso no cambiará la forma de operar o la función. 1. Cambie la entrada en la TV a aquella asignada a la unidad. 2. Pulse en el mando a distancia. Setup 1. Input/Output Assign

Descargo de responsabilidad: El programa y la documentación en línea incluida se le proporcionan para que los use bajo su propia responsabilidad.

No nos haremos responsables y usted no podrá recurrir los daños causados por cualquier reclamación de cualquier tipo relacionada con el uso del programa o la documentación adjunta en línea, a pesar de la teoría legal, y sin importar si surge en agravio o contrato.

3. Seleccione "6. Miscellaneous" - "Firmware Update" "Update via NET" con los cursores en este orden y pulse

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 Si "Firmware Update" está en gris y no se puede seleccionar, espere un momento hasta que se inicie.

0 No podrá seleccionar "Update via NET" si no hay nada que actualizar. 4. Pulse ENTER con "Update" seleccionado para iniciar la actualización. 0 Durante la actualización, la pantalla del TV podría ponerse en negro dependiendo del programa de actualización. En ese caso, compruebe el progreso en la pantalla de esta unidad. La pantalla del TV permanecerá en negro hasta que se complete la actualización y se haya encendido nuevamente la alimentación. 0 Se visualizará "Completed!" cuando se haya completado la actualización. 5. Pulse Í ON/STANDBY en la unidad principal para pasar la unidad al modo de espera. El proceso se ha completado y su firmware se ha actualizado a la última versión. 0 No use Í en el mando a distancia. Si se visualiza un mensaje de error: Cuando ocurre un error, aparece el mensaje " ＊ - ＊＊ Error!" en la pantalla de esta unidad. (" ＊ " representa un carácter alfanumérico.) Compruebe lo siguiente: 0 ＊ -01, ＊ -10: No se encontró el cable Ethernet. Conecte el cable Ethernet correctamente. 0 ＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊ -16, ＊ -17, ＊ -18, ＊ -20, ＊ -21: Error de conexión a internet. Compruebe lo siguiente:

– El router está encendido

– Esta unidad y el router están conectados a través de la red Pruebe a desconectar y, a continuación, vuelva a conectar la alimentación de la unidad y el router. Esto podría solucionar el problema. Si aún no puede conectarse a Internet, el servidor DNS o el servidor proxy podrían estar inactivos temporalmente. Compruebe el estado de servicio de su proveedor ISP. 0 Otros: Desconecte y enseguida vuelva a conectar el cable de alimentación de CA, y vuelva a repetir los pasos desde el inicio.

Actualización mediante USB

0 Prepare un dispositivo de almacenamiento USB de 128 MB o superior. Formato del sistema de archivos FAT16 o FAT32. – Los medios insertados en un lector de tarjetas USB no se pueden utilizar para esta función. – Los dispositivos de almacenamiento USB con función de seguridad no son compatibles. – Los concentradores USB y los dispositivos USB con función de concentrador no son compatibles. No conecte a la unidad estos dispositivos. 0 Elimine los datos almacenados en el dispositivo de almacenamiento USB. 0 Apague el componente del controlador (PC, etc.) conectado a la red. 0 Detenga cualquier reproducción de radio por Internet, dispositivo de almacenamiento USB o contenido de servidor. 0 Si "5. Hardware" - "HDMI" - "HDMI CEC" en el menú Setup está configurado como "On", cámbielo a "Off". 0 Algunos dispositivos de almacenamiento USB podrían requerir mucho tiempo para cargar, podrían no cargarse correctamente, o podrían no ser alimentados correctamente dependiendo del dispositivo o de su

0 No asumiremos ninguna responsabilidad por cualquier pérdida o daño de datos, ni por fallos de almacenamiento resultantes del uso del dispositivo de almacenamiento USB con esta unidad. Agradecemos su comprensión. 0 La descripción podría diferir de la visualización en pantalla pero eso no cambiará la forma de operar o la función. 1. Conecte el dispositivo de almacenamiento USB a su PC. 2. Descargue el archivo de firmware desde el sitio web de nuestra empresa a su PC y descomprímalo. Los archivos de firmware son nombrados de la siguiente manera: ONKATM0001_A50000AAAASOAO_ ＊＊＊ .zip Descomprima el archivo en su PC. El número de archivos y carpetas descomprimidos varía dependiendo del modelo. 3. Copie todos los archivos y carpetas descomprimidos a la carpeta raíz del dispositivo de almacenamiento USB. 0 Asegúrese de copiar los archivos descomprimidos. 4. Conecte el dispositivo de almacenamiento USB al puerto USB de la unidad principal. 0 Si conecta una unidad de disco duro USB al puerto USB de la unidad, le recomendamos que utilice el adaptador de CA para alimentarlo. 0 Si el dispositivo de almacenamiento USB ha sido particionado, cada sección será tratada como un dispositivo independiente. 5. Cambie la entrada en la TV a aquella asignada a la unidad. 6. Pulse en el mando a distancia.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

7. Seleccione "6. Miscellaneous" - "Firmware Update" "Update via USB" con los cursores en este orden y pulse

ENTER. Setup 1. Input/Output Assign

0 Si "Firmware Update" está en gris y no se puede seleccionar, espere un momento hasta que se inicie.

0 No podrá seleccionar "Update via USB" si no hay nada que actualizar. 8. Pulse ENTER con "Update" seleccionado para iniciar la actualización. 0 Durante la actualización, la pantalla del TV podría ponerse en negro dependiendo del programa de actualización. En ese caso, compruebe el progreso en la pantalla de esta unidad. La pantalla del TV permanecerá en negro hasta que se complete la actualización y se haya encendido nuevamente la alimentación. 0 Durante la actualización, no apague ni desconecte y vuelva a conectar el dispositivo de almacenamiento USB. 0 Se visualizará "Completed!" cuando se haya

completado la actualización.

9. Retire el dispositivo de almacenamiento USB de esta unidad. 10.Pulse Í ON/STANDBY en la unidad principal para pasar la unidad al modo de espera. El proceso se ha completado y su firmware se ha actualizado a la última versión. 0 No use Í en el mando a distancia.

E S Si se visualiza un mensaje de error: Cuando ocurre un error, aparece el mensaje " ＊ - ＊＊ Error!" en la pantalla de esta unidad. (" ＊ " representa un carácter alfanumérico.)

Compruebe lo siguiente: 0 ＊ -01, ＊ -10: No se encontró el dispositivo de almacenamiento USB. Compruebe que el dispositivo de almacenamiento USB o el cable USB estén correctamente insertados en el puerto USB de esta unidad. Conecte el dispositivo de almacenamiento USB a una fuente de alimentación externa si tiene su propia fuente de alimentación. 0 ＊ -05, ＊ -13, ＊ -20, ＊ -21: El archivo del firmware no está presente en la carpeta raíz del dispositivo de almacenamiento USB o el archivo de firmware es para otro modelo. Vuelva a intentarlo desde la descarga del archivo de firmware. 0 Otros: Desconecte y enseguida vuelva a conectar el cable de alimentación de CA, y vuelva a repetir los pasos desde el inicio.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Resolución de problemas

Antes de iniciar el procedimiento

alimentación de la unidad y otros componentes conectados.

El problema puede solucionarse simplemente encendiendo y apagando la alimentación o desconectando/conectando el cable de alimentación, lo cual es más sencillo que el procedimiento de conexión, ajuste y operación. Intente las medidas simples tanto en la unidad como en el dispositivo conectado. Si el problema es que el vídeo o el audio no son enviados o que no funciona la operación enlazada a HDMI, desconectar/conectar el cable HDMI podría ser la solución.

Apague el dispositivo conectado a esta unidad, después desconecte y vuelva a conectar el cable. Durante la reconexión, tenga cuidado de no doblar el cable HDMI debido a que si se dobla el cable podría no ser insertado correctamente. 0 Esta unidad contiene un microPC para el procesamiento de señales y las funciones de control. En muy raras situaciones, interferencias graves, ruidos provenientes de una fuente externa o electricidad estática podrían causar su bloqueo. En el remoto caso de que este evento suceda, desconecte el cable de alimentación de la toma de corriente, espere al menos 5 segundos y enseguida conéctelo nuevamente. 0 No nos haremos responsables por reparaciones de los daños (tales como los pagos por alquiler de CD) debidos a las grabaciones realizadas sin éxito causadas por un mal funcionamiento de la unidad. Antes de grabar datos importantes, asegúrese que el material será grabado correctamente.

Restauración de la unidad (esto restaura la configuración predeterminada de fábrica)

Si reiniciar la unidad no soluciona el problema, restaurar la unidad al estado en el que se encontraba en el momento de envío podría solucionar el problema. Sus ajustes también se inicializarán cuando reinicie la unidad; en consecuencia, anote sus ajustes antes de seguir estos pasos. 1. Pulse en el mando a distancia, seleccione "6. Miscellaneous" - "Load Default" en la pantalla Setup y pulse ENTER. 2. Seleccione "Yes" y a continuación pulse ENTER. 3. La unidad pasará al modo de espera y los ajustes se reiniciarán.

Si el funcionamiento se vuelve inestable

Pruebe a reiniciar la unidad Puede solucionarse reiniciando la unidad. Después de cambiar la unidad al modo de espera, mantenga pulsado Í ON/STANDBY en la unidad principal durante 5 o más segundos para reiniciar la unidad. (Los ajustes de la unidad se mantendrán.) Si reiniciar la unidad no soluciona el problema, pruebe a desconectar y volver a conectar la

No se puede conectar la unidad 0 Asegúrese de que el cable de alimentación está correctamente conectado en la toma de corriente. 0 Desconecte el cable de alimentación de la toma de corriente, espere 5 segundos o más y conéctelo nuevamente. La unidad se apaga inesperadamente 0 La unidad pasa automáticamente al modo de espera cuando funciona el ajuste "5. Hardware" - "Power Management" - "Auto Standby" en el menú Setup. 0 Puede que la función del circuito de protección se haya activado como consecuencia de un aumento de temperatura anómalo en la unidad principal. Si esto ocurre, la alimentación se volverá a apagar después de que haya encendido la unidad de nuevo. Compruebe que la unidad disponga de espacio suficiente para la ventilación a su alrededor, espere a que la unidad principal se enfríe lo suficiente e intente encenderla de nuevo.

ADVERTENCIA: Si sale humo o percibe un olor o un ruido anormal proveniente de la unidad, desconecte el cable de alimentación de la toma de corriente inmediatamente y póngase en contacto con el distribuidor o con el servicio de soporte técnico de nuestra empresa.

0 Asegúrese que el micrófono de configuración del altavoz no esté conectado. 0 Confirme que la conexión entre el conector de salida en el dispositivo y el conector de entrada en esta unidad sea correcta. 0 Asegúrese de que ninguno de los cables de conexión estén retorcidos, doblados o dañados. 0 Si parpadea el indicador MUTING en la pantalla, pulse en el mando a distancia para desactivar el silencio. 0 Cuando están conectados los auriculares al conector PHONES, no se emite ningún sonido desde los altavoces. 0 Si "4. Source" - "Audio Select" - "PCM Fixed Mode" en el menú Setup está configurado como "On", no se reproducirá ningún sonido cuando se transmitan señales distintas de PCM. Cambie el ajuste a Off. Compruebe lo siguiente si lo descrito anteriormente no soluciona el problema: El televisor no emite sonido 0 Cambie el selector de entrada de esta unidad a la posición de la terminal a la cual está conectado el televisor. 0 Si el televisor no es compatible con la función ARC, junto con la conexión por HDMI, conecte el televisor y la unidad mediante un cable óptico digital o un cable de audio analógico.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

No hay sonido del reproductor conectado

0 Cambie el selector de entrada de esta unidad a la posición de la terminal a la cual está conectado el reproductor. 0 Compruebe el ajuste de la salida de audio digital en el componente conectado. En algunas consolas de videojuegos, tales como aquellas compatibles con DVD, el ajuste predeterminado es OFF. 0 Con algunos discos DVD-Video, tiene que seleccionar un formato de salida de audio desde un menú. La barra de sonido no produce sonido 0 Dependiendo de la fuente y del modo de audición actual, es posible que no se esté produciendo mucho sonido. Seleccione otro modo de audición para ver si se emite algún sonido. El subwoofer no produce sonido 0 Asegúrese de que el cable de alimentación del subwoofer está correctamente conectado en la toma de corriente. 0 Compruebe que el LINK LED del subwoofer está iluminado. Si está parpadeando, siga el procedimiento descrito a continuación para emparejar la unidad principal y el subwoofer. 1.Mantenga pulsado LINK en el panel trasero del subwoofer hasta que cambie la velocidad de parpadeo de LINK LED. 2.Mientras pulsa TUNING4 en la parte delantera de la unidad principal, pulse LISTENING MODE. En la pantalla de la unidad principal se visualiza "Pairing". 3.Cuando se visualiza "Paired" en la pantalla de la unidad principal y se ilumina LINK LED en el subwoofer, el emparejamiento se ha completado. 0 El sonido puede saltar o detenerse dependiendo de la recepción. Acerque el subwoofer a la unidad principal si esto ocurre. Si existen obstáculos en el camino, intente retirarlos.

0 Cuando reproduce material original que no contiene información en el canal LFE, el subwoofer no produce sonido.

Se puede escuchar ruido 0 Usar abrazaderas para cables para unir los cables RCA con los cables de alimentación, el cable de conexión de la barra de sonido, etc. puede reducir el rendimiento del audio, por lo tanto, evítelo. 0 Un cable de audio podría estar captando interferencias. Intente reposicionar sus cables. El principio del audio recibido a través de HDMI no se puede oír 0 Debido a que se requiere más tiempo para identificar el formato de una señal HDMI en comparación con otras señales de audio digitales, la salida de audio podría no iniciar inmediatamente. El sonido baja de repente 0 Cuando la temperatura dentro de la unidad principal supera ciertos grados durante largos periodos, el volumen podría bajar automáticamente para proteger los circuitos.

0 Para disfrutar de una reproducción envolvente digital, como Dolby Digital, es necesario que las señales de audio atraviesen una conexión mediante un cable HDMI o un cable óptico digital. La salida de audio debe ajustarse como salida de secuencia de bits en el reproductor de discos Blu-ray u otros dispositivos conectados. 0 Pulse en el mando a distancia varias veces para cambiar la pantalla de esta unidad para comprobar el formato de entrada.

soluciona el problema:

E S No se puede seleccionar el modo de audición deseado

0 Dependiendo del estado de conexión del altavoz, algunos modos de audición no se pueden seleccionar. (ÄP30) No hay sonido con Dolby TrueHD, Dolby Atmos, DTSHD Master Audio y DTS:X. 0 Si no puede emitir formatos como Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio o DTS:X de acuerdo con el formato de la fuente, en los ajustes del reproductor de discos Blu-ray pruebe a ajustar "BD video supplementary sound" (o recodificar, sonido secundario, audio adicional para vídeo, etc.) en "Off". Cambie el modo de audición para cada fuente después de cambiar el ajuste para confirmar. Acerca de las señales DTS 0 En el caso de los medios que cambian de repente de DTS a PCM, puede que la reproducción PCM no se inicie de inmediato. En tales casos, debería detener su reproductor durante 3 segundos y, a continuación, reanudar la reproducción. 0 Con algunos reproductores de CD y LD, no será posible reproducir correctamente el material DTS aun cuando su reproductor esté conectado a una entrada digital en esta unidad. Esto se debe usualmente a que la secuencia de bits DTS ha sido procesada (es decir, ha cambiado el nivel de salida, la tasa de muestreo o la respuesta de frecuencia) y la unidad no la reconoce como señal DTS genuina. En tales casos, podría escuchar ruido. 0 Al reproducir material de un programa DTS, el usar la función de pausa, avance rápido o retroceso rápido en su reproductor podría producir un ruido corto audible. Esto no es un mal funcionamiento.

Compruebe lo siguiente si lo descrito anteriormente no

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 Confirme que la conexión entre el conector de salida en el dispositivo y el conector de entrada en esta unidad sea correcta. 0 Asegúrese de que ninguno de los cables de conexión estén retorcidos, doblados o dañados. 0 Cuando la imagen del TV está desenfocada o no es nítida, el código de alimentación o los cables de conexión de la unidad podrían tener interferencias. En ese caso, mantenga la distancia entre el cable de la antena de TV y los cables de la unidad. 0 Asegúrese de que el cambio de las pantallas de entrada sea correcto en el lado del monitor, tal como un TV. Compruebe lo siguiente si lo descrito anteriormente no soluciona el problema: No hay vídeo 0 Cambie el selector de entrada de esta unidad a la posición de la terminal a la cual está conectado el reproductor. No hay imágenes desde una fuente conectada a una terminal HDMI IN 0 Para visualizar vídeo desde el reproductor conectado al televisor mientras la unidad está en el modo de espera, necesitará activar "5. Hardware" - "HDMI" - "HDMI Standby Through" en el menú Setup. Consulte (ÄP48) si desea información sobre HDMI Standby Through. 0 Compruebe si "Resolution Error" se visualiza en la pantalla de esta unidad cuando la entrada de vídeo a través del conector HDMI IN no se visualiza. En este caso, la TV no es compatible con la resolución de la entrada de vídeo desde el reproductor. Cambie el ajustes en el reproductor. 0 No se garantiza una operación fiable con un adaptador HDMI-to-DVI. Además, las señales de vídeo desde un PC no son compatibles.

Parpadeo de las imágenes

0 Es posible que la resolución del reproductor no sea compatible con la resolución del televisor. Si ha conectado el reproductor a esta unidad con un cable HDMI, intente cambiar la resolución de salida en el reproductor. También podría mejorar si cambia el modo de la pantalla en el televisor. El vídeo y el audio no están sincronizados 0 Podría retrasarse el vídeo en relación con el audio dependiendo de los ajustes y las conexiones con su televisión. Para ajustar, pulse Q en el mando a distancia, y seleccione "Other" - "A/V Sync" en el "Quick Menu".

■ Operación enlazada

No hay operación enlazada con dispositivos compatibles con CEC, por ejemplo, un televisor 0 En el menú Setup de la unidad, configure "5. Hardware" "HDMI" - "HDMI CEC" como "On". 0 También es necesario establecer el enlace HDMI en el dispositivo compatible con CEC. Consulte el manual de instrucciones.

■ Emisiones FM La recepción de radio es deficiente o hay mucho ruido.

0 Vuelva a comprobar la conexión de la antena. 0 Aleje la antena del cable de conexión de la barra de sonido o del cable de alimentación. 0 Aleje la unidad de su TV o PC. 0 Los autos y los aviones que pasan pueden ocasionar interferencias. 0 Las paredes de concreto debilitan las señales de radio. 0 Escuche la emisora en mono. 0 Puede que la recepción FM se vuelva más nítida si utiliza el conector de la antena en la pared que se utiliza para el televisor.

0 Intente conectar/desconectar la alimentación de la unidad e intente encender/apagar el dispositivo habilitado con BLUETOOTH. Reiniciar el dispositivo habilitado con BLUETOOTH podría ser efectivo. 0 Los dispositivos habilitados con BLUETOOTH deben ser compatibles con el perfil A2DP. 0 Cerca de dispositivos tales como un horno microondas o un teléfono inalámbrico, los cuales usan ondas de radio en el rango de 2,4 GHz, podría producirse una interferencia de ondas de radio, la cual desactiva el uso de esta unidad. 0 Si existe un objeto metálico cerca de la unidad, la conexión BLUETOOTH podría no ser posible, ya que el metal puede tener efectos sobre las ondas de radio. Compruebe lo siguiente si lo descrito anteriormente no soluciona el problema: No se puede conectar con esta unidad 0 Compruebe que la función BLUETOOTH del dispositivo con tecnología BLUETOOTH esté habilitada. La reproducción de música no está disponible en la unidad ni siquiera después de una conexión exitosa a través de BLUETOOTH 0 Cuando el volumen de audio de su dispositivo habilitado con BLUETOOTH está ajustado en un nivel bajo, la reproducción de audio podría no estar disponible. Suba el volumen en el dispositivo habilitado con BLUETOOTH. 0 Puede que algunos dispositivos habilitados con BLUETOOTH estén equipados con un selector de envío/ recepción. Seleccione el modo de envío. 0 Dependiendo de las características o especificaciones de su dispositivo habilitado con BLUETOOTH, puede que la reproducción en esta unidad no sea posible. El sonido se interrumpe 0 Es posible que haya algún problema con el dispositivo

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

habilitado con BLUETOOTH. Compruebe la información en el Internet.

La calidad del audio es mala después de conectar el dispositivo habilitado con BLUETOOTH 0 La recepción de BLUETOOTH es mala. Acerque el dispositivo habilitado con BLUETOOTH a la unidad principal o elimine cualquier obstáculo entre el dispositivo habilitado con BLUETOOTH y la unidad principal.

0 Si no puede seleccionar un servicio de red, estará disponible para selección cuando se haya iniciado la función de red. Puede tomar alrededor de un minuto iniciar. 0 Si NET está parpadeando, la unidad no se encuentra correctamente conectada a la red local. 0 Pruebe a conectar o desconectar el suministro de energía de esta unidad y del router e intente reiniciar el router. 0 Si el router LAN inalámbrico deseado no está en la lista de puntos de acceso, puede estar configurado para ocultar el SSID o la conexión ANY puede estar desactivada. Cambie la configuración e inténtelo de nuevo. Compruebe lo siguiente si lo descrito anteriormente no soluciona el problema: No se puede acceder a la radio por internet 0 Ciertos servicios o contenido de red disponibles a través de la unidad podrían no estar disponibles en caso de que el proveedor del servicio suspenda el servicio. 0 Asegúrese de que su módem y el enrutador estén conectados correctamente, y que ambos estén encendidos. 0 Asegúrese de que el puerto lateral LAN del router esté

conectado correctamente a esta unidad.

0 Asegúrese de que la conexión a Internet desde otros componentes es posible. Si no es posible realizar la conexión, apague todos los componentes conectados a la red, espere un momento y, a continuación, encienda de nuevo los componentes. 0 Si una emisora de radio concreta no está disponible para escucharla, asegúrese de que la URL registrada sea correcta, o compruebe si el formato distribuido desde la emisora de radio es compatible con esta unidad. 0 Dependiendo del ISP, es necesario configurar el servidor proxy. 0 Asegúrese de que el enrutador y/o módem usado sea compatible con su ISP. No se puede acceder al servidor de red 0 Esta unidad necesita estar conectada al mismo router que el servidor de la red. 0 Esta unidad es compatible con servidores de red Windows Media® Player 11 o 12 o NAS que sean compatibles con la funcionalidad de red local. 0 Puede que tenga que realizar algunos ajustes en Windows Media® Player. (ÄP22) 0 Cuando utilice un PC, únicamente podrá reproducir los archivos de música registrados en la biblioteca Windows Media® Player. La reproducción se detiene al escuchar archivos de música en el servidor de red 0 Asegúrese de que el servidor de red sea compatible con esta unidad. 0 Cuando el PC funcione como servidor de red, intente cerrar cualquier software de aplicación distinto al software del servidor (Windows Media® Player 12, etc.). 0 Si el PC está descargando o copiando archivos grandes, la reproducción podría ser interrumpida.

■ Dispositivo de almacenamiento USB E S No se visualiza el dispositivo de almacenamiento USB

0 Compruebe que el dispositivo de almacenamiento USB o el cable USB estén correctamente insertados en el puerto USB de la unidad. 0 Desconecte el dispositivo de almacenamiento USB de la unidad una vez y, a continuación, intente conectarlo de nuevo. 0 El rendimiento de la unidad de disco duro que recibe energía del puerto USB no está garantizado. 0 Dependiendo del tipo de formato, la reproducción podría no llevarse a cabo normalmente. Compruebe el tipo de los formatos de archivo que es compatible. 0 Es posible que los dispositivos de almacenamiento USB con funciones de seguridad no se reproduzcan.

■ Red LAN inalámbrica

0 Pruebe a conectar/desconectar el suministro de alimentación del enrutador LAN inalámbrico y la unidad; compruebe el estado de alimentación del enrutador LAN inalámbrico e intente reiniciar el enrutador LAN inalámbrico. Compruebe lo siguiente si lo descrito anteriormente no soluciona el problema: No es posible tener acceso a la red LAN inalámbrica 0 La configuración del enrutador LAN inalámbrico puede haberse cambiado a Manual. Regrese la configuración a Automático. 0 Intente realizar la configuración manual. La conexión podría tener éxito. 0 Cuando la configuración del enrutador LAN inalámbrico está en el modo sigiloso (modo para ocultar la clave SSID) o cuando la conexión ANY está desactivada, el SSID no se visualiza. Cambie la configuración e inténtelo de nuevo.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

0 Compruebe que la configuración de SSID y el cifrado

(WEP, etc.) sean correctos. Asegúrese de que la configuración de red de la unidad sea ajustada correctamente. 0 La conexión a un SSID que incluye caracteres de byte múltiple no es compatible. Puede dar un nombre al SSID del enrutador LAN inalámbrico usando caracteres alfanuméricos de un solo byte solamente e intente nuevamente. Conexión con un SSID distinto del SSID seleccionado 0 Algunos routers LAN inalámbricos permiten configurar múltiples SSID para una unidad. Si utiliza el botón de ajuste automático en un router de estas características, puede que acabe conectando con un SSID distinto del que desee. Utilice el método de conexión que requiere la introducción de una contraseña si esto ocurre. La reproducción se interrumpe y la comunicación no funciona 0 Es posible que no reciba ondas de radio debido a malas condiciones de las ondas de radio. Acorte la distancia desde el punto de acceso LAN inalámbrico o elimine cualquier obstáculo para mejorar la visibilidad e intente nuevamente. Coloque la unidad lejos de hornos microondas o de otros puntos de acceso. Se recomienda colocar el router LAN inalámbrico (punto de acceso) y la unidad en la misma habitación. 0 Si existe un objeto metálico cerca de la unidad, la conexión LAN inalámbrica podría no ser posible ya que el metal puede tener efectos sobre las ondas de radio. 0 Cuando se usan otros dispositivos LAN inalámbricos cerca de la unidad, podrían ocurrir varios problemas, tales como la interrupción de la reproducción y la comunicación. Puede evitar estos problemas cambiando el canal de su enrutador LAN inalámbrico. Para obtener instrucciones sobre cómo cambiar los canales, consulte el manual de instrucciones proporcionado con su enrutador LAN inalámbrico.

0 Es posible que no haya un ancho de banda suficiente en la red LAN inalámbrica. Conexión usando un cable

0 Asegúrese de que las pilas están instaladas con la polaridad correcta. 0 Instale pilas nuevas. No mezcle distintos tipos de pilas, o pilas nuevas con usadas. 0 Asegúrese de que la unidad principal no esté expuesta a la luz solar directa o a luces fluorescentes de tipo inversión. Reubique si es necesario. 0 Si la unidad principal está instalada en un estante o una vitrina con puertas de cristal de color, o si las puertas están cerradas, el mando a distancia podría no funcionar con precisión.

La pantalla no se ilumina 0 Puede que la pantalla se atenúe cuando la función de Dimmer esté activa. Pulse el botón DIMMER y cambie el nivel de brillo de la pantalla.

Es posible que se escuchen ruidos raros que provienen de esta unidad 0 Si ha conectado otra unidad a la misma toma de corriente que esta unidad, este ruido podría ser un efecto de la otra unidad. Si los síntomas mejoran al desconectar el cable de alimentación de la otra unidad, use distintas tomas de corriente para esta unidad y para la otra unidad.

Al utilizar AccuEQ Room Calibration, aparece el mensaje "Noise Error"

0 Esto se debe a que existe un mal funcionamiento en su altavoz. Compruebe si la unidad produce sonidos normales. Los cables conectados se calientan 0 Si los cables están enrollados, puede que la temperatura de los mismos aumente. No enrolle los cables cuando los use.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Especificaciones generales

Receptor AV de red (HT-L05) Sección del amplificador (Audio) Potencia de Salida Nominal (IEC) 5 canales × 50 W a 4 ohmios, 1 kHz, 1 canal accionado de 1% THD Sensibilidad de entrada e impedancia (1 kHz, 50 W/4 Ω) 200 mV/47 kΩ (LINE (desequilibrio)) Características de control de tono n10 dB, 90 Hz (BASS) n10 dB, 7,5 kHz (TREBLE) Relación señal/ruido 80 dB (IHF-A, LINE IN, SP OUT) Impedancia de altavoz 4Ω Impedancia de salida de los auriculares 102 Ω Salida nominal de los auriculares 85 mW (32 Ω, 1 kHz, 10% THD)

Sección del sintonizador

Rango de frecuencia de sintonización de FM 87,5 MHz - 108,0 MHz, RDS Canal preestablecido 40

Método de modulación

FHSS (Espectro ensanchado por salto de frecuencia) Perfiles BLUETOOTH compatibles A2DP 1.2 AVRCP 1.3 HOGP - Host (Cliente) HOGP - Dispositivo HID (Servidor) Servicio HID (HIDS) Códecs compatibles SBC AAC Rango de transmisión (A2DP) 20 Hz - 20 kHz (Frecuencia de muestreo 44,1 kHz) Rango de comunicación máximo Línea de visión de aprox. 15 m ( ＊ ) ＊ El rango real variará dependiendo de factores como los obstáculos entre los dispositivos, campos magnéticos alrededor de un horno de microondas, electricidad estática, teléfonos inalámbricos, sensibilidad de recepción, rendimiento de la antena, sistema operativo, aplicación de software, etc.

10BASE-T/100BASE-TX LAN inalámbrico Estándar IEEE 802.11 a/b/g/n (Estándar Wi-Fi®) Banda 5 GHz/2,4 GHz

100 - 240 V CA, 50/60 Hz Consumo de energía 60 W 0,38 W (En espera) 16 W (Sin sonido) 2 W (HDMI Standby Through) 2 W (Network Standby) Dimensiones (An k Al k Pr) 435 mm k 70 mm k 325,5 mm Peso 4 kg

Sección BLUETOOTH HDMI Sección de red

Sistema de comunicación

Versión de especificación BLUETOOTH 4.1+LE Banda de frecuencia Banda 2,4 GHz

Digital OPTICAL (TV) Analógico 1 (CD)

Salidas de altavoces Conector especial de 16 pines (FRONT L/R, CENTER, HEIGHT L/R) Auriculares PHONES (Delantero, φ3,5 mm)

USB: 1 (Delantero, Ver.2.0, 5 V/1 A) Ethernet: 1 Configuración del micrófono: 1

Barra de sonido (LB-403)

Tipo Caja cerrada de gama completa Impedancia 4Ω Potencia de entrada máxima 50 W

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Nivel de presión de sonido de salida

78 dB/W/m (FRONT L/R, CENTER) 78,6 dB/W/m (HEIGHT L/R) Respuesta de frecuencia 100 Hz - 20 kHz Frecuencia de mezcla 180 Hz Dimensiones (An k Al k Pr) 950 mm k 55 mm k 80 mm Peso 2,3 kg Unidad de controladores FRONT L/R, CENTER: Cono de 4 cm k7 cm k2 HEIGHT L/R: Cono de 5,8 cm Terminal Conector especial de 16 pines (FRONT L/R, CENTER, HEIGHT L/R)

Tipo Caja reflectora de graves Potencia de salida nominal (IEC) 50 W (4 ohmios, 100 Hz, THD 1%) Nivel de presión de sonido de salida 90 dB/m, 15 mV/cada uno (VOL. MAX) Respuesta de frecuencia 30 Hz - 200 Hz Frecuencia de mezcla 180 Hz Dimensiones (An k Al k Pr) 261 mm k 338 mm k 269 mm Peso 6,2 kg Unidad de controladores Cono de 16 cm Alimentación 220 - 240 V CA, 50/60 Hz

0 Estos altavoces no tienen blindaje magnético. Si cerca de estos altavoces utiliza un televisor de tubo de rayos catódicos, puede notar algunas irregularidades de color o distorsión. Aleje el televisor de los altavoces si esto ocurre. 0 Nota: En los altavoces se utilizan potentes imanes, así que aleje de ellos los objetos metálicos como destornilladores. Estos objetos pueden dañar el diafragma. 0 En condiciones normales de reproducción de música, podría no tener problemas con esta unidad, pero cuando se introducen sonidos particulares como los descritos a continuación, podría producirse una corriente excesiva que puede recalentar los circuitos. 1 El ruido que se produce cuando no hay sintonizadas emisoras de radio FM 2 El sonido agudo de un oscilador, un instrumento electrónico, etc. 3 Señales particulares como las emitidas por un CD de prueba de audio 4 El pitido que se produce con los micrófonos 5 El sonido que se produce al rebobinar cintas de casete 6 Cuando un amplificador oscila 7 El ruido agudo que se produce cuando se enchufan o desenchufan cables de clavijas, etc.

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

Acerca de HDMI Funciones compatibles

HDMI (Interfaz multimedia de alta definición) es un estándar de interfaz digital para conectar televisores, proyectores, reproductores de discos Blu-ray/DVD, cajas descodificadoras y otros componentes de vídeo. Hasta ahora, se requerían cables de vídeo y audio por separado para conectar los componentes de AV. Con HDMI, un solo cable puede contener las señales de control, vídeo digital y audio digital (PCM de 2 canales, audio digital multicanal y PCM de multicanal). HDMI CEC funcionalidad: Al conectar dispositivos y cables HDMI que cumplan con las especificaciones CEC (Control de productos electrónicos de consumo) del estándar HDMI, es posible realizar un tipo de operación enlazada entre los dispositivos. Puede disfrutar de funciones tales como la vinculación del cambio de entrada con el selector de entrada y los reproductores, y controlar el volumen usando el mando a distancia del televisor y cambiar automáticamente esta unidad al modo de espera cuando el televisor esté apagado. La unidad está diseñada para vincular productos que cumplan con el estándar CEC y dicha operación de enlace no siempre está garantizada con todos los dispositivos CEC.

x.v.Color™: Esta tecnología produce colores incluso más reales al ampliar la gama de color.

3D: Puede transmitir las señales de vídeo 3D desde los componentes AV al TV. 4K: Esta unidad es compatible con señales de vídeo 4K (3840 2160p) y 4K SMPTE (4096 2160p).

E S LipSync: Esta configuración corrige automáticamente cualquier desincronización existente entre las señales de vídeo y de audio basándose en los datos del televisor compatible con HDMI LipSync.

ARC (Audio Return Channel): Al realizar la conexión de un televisor compatible con ARC con un único cable HDMI, no solo puede transmitir al televisor la entrada de audio y vídeo de esta unidad, sino que también puede enviar el sonido del televisor a esta unidad.

DSD: Tasas de muestreo compatibles: 2,8 MHz

Su reproductor de discos Blu-ray/DVD también debe ser compatible con la salida HDMI de los formatos de audio antes mencionados.

HDMI Standby Through: Las señales de entrada desde los componentes AV se transmiten al TV incluso si esta unidad está en modo de espera.

Resoluciones compatibles

Deep Color: Si conecta dispositivos compatibles con Deep

Color, podrá reproducir las señales de entrada de vídeo de los dispositivos en el televisor con más colores todavía.

Tecnología de protección de copyright: HDCP1.4/

HDCP2.2 Espacio de color (Profundidad de color): 720 480i 60Hz, 720 576i 50Hz, 720 480p 60Hz, 720 576p 50Hz,

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros

> Nombres de las piezas

> Configuración inicial

Configuración avanzada | Actualización de Firmware | Otros
