Hauptgerat (Vorderseite) 5

Hauptgerät (Rückseite) 6

Fernbedienung 7

Hauptgerät (Display) 8

Soundleiste 9

Subwoofer 10

Installation

1. Anschlieben der Laufsprecher 11
   2.Anschlieben des Fernsehers 13
2. Anschlieben der HDMI-AV-Komponenten 14
3. Anschlieben der Audio-Komponenten 15
4. Anschlieben weiterer Kabel 16

Erste Einrichtung

Erste Einrichtung mit dem automatischen Startup-Assistenten 17

Wiedergabe

Wiedergabe von AV-Komponenten 19
Internetradio 20

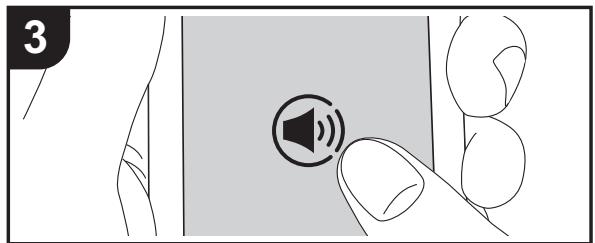

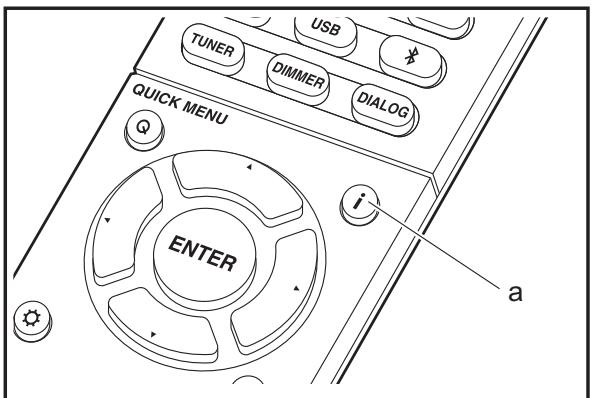

Spotify 21

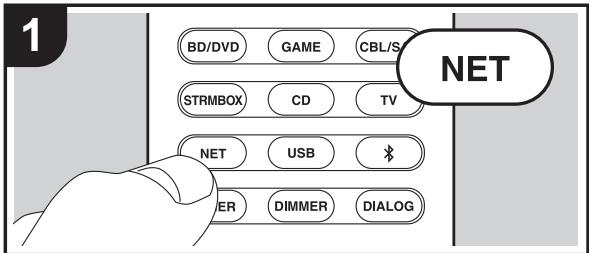

Music Server 22

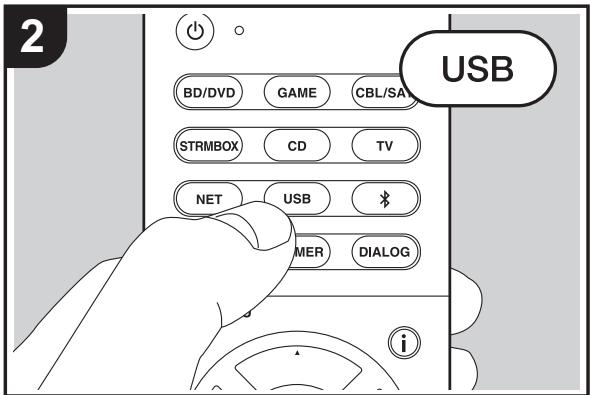

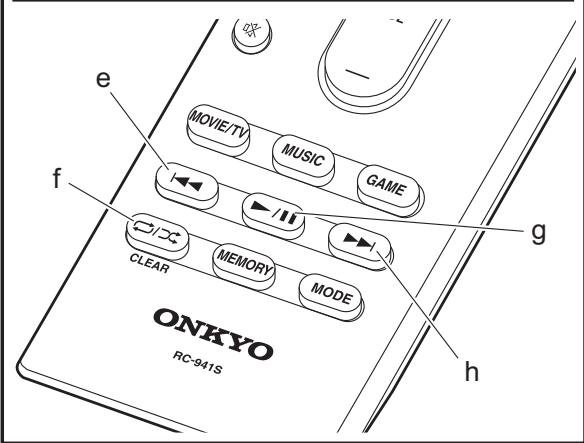

USB-Speichergerät 24

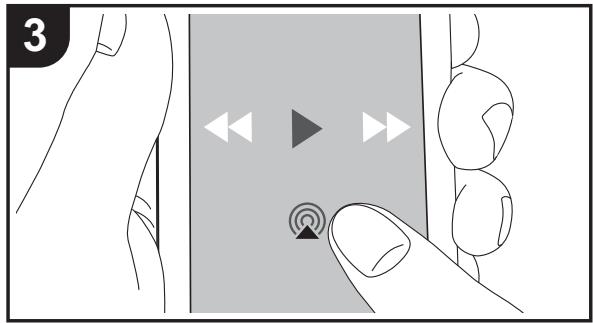

AirPlay 26

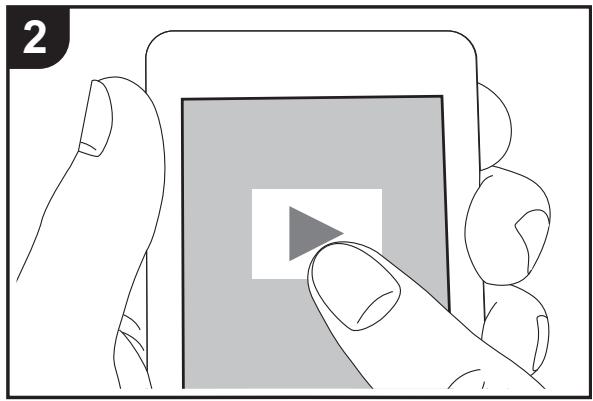

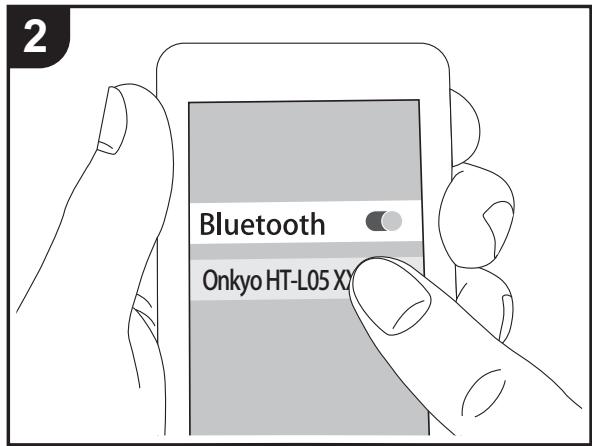

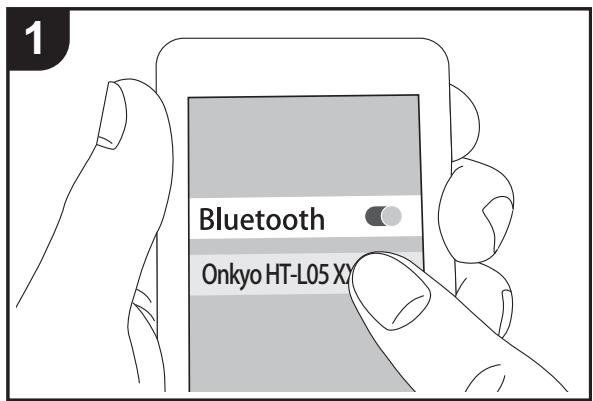

BLUETOOTH Wiedergabe 27

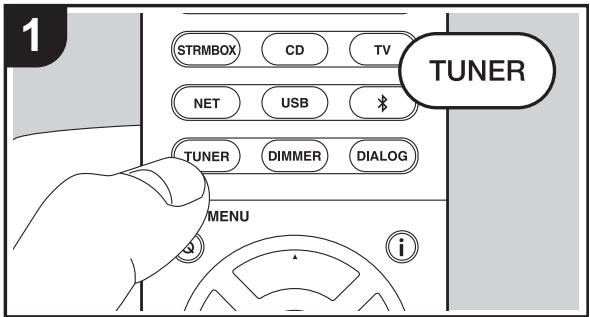

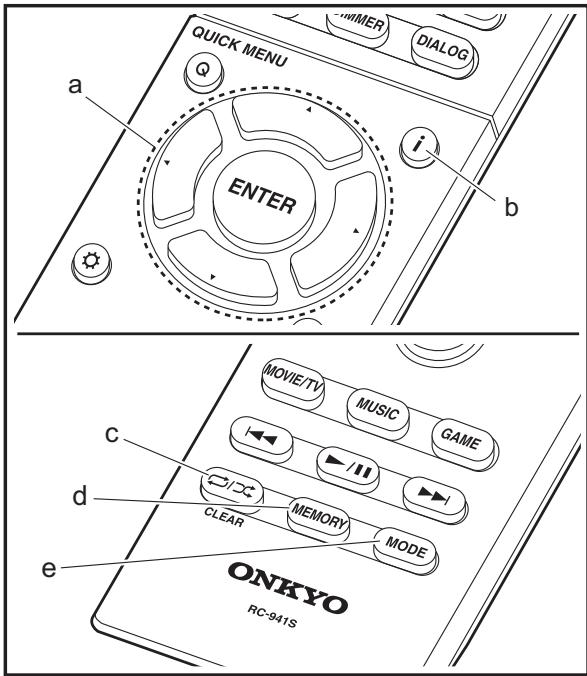

Wiedergabe von FM-Radio 28
Wiedergabemodi 30

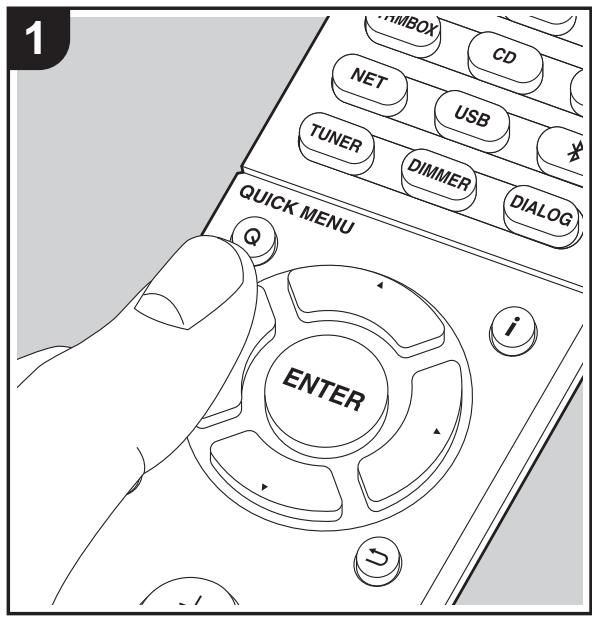

Quick-MENU 38
Andere Funktionen 40

Erweiterte Einrichtung

Setup-Menu 41

Firmware-Update

Firmware-Update 53

Sonstiges

Fehlerbehebung 56
Allgemeine technische Daten 61
UberHDMI 63
Lizenz- und Warenzeicheninformationen 64

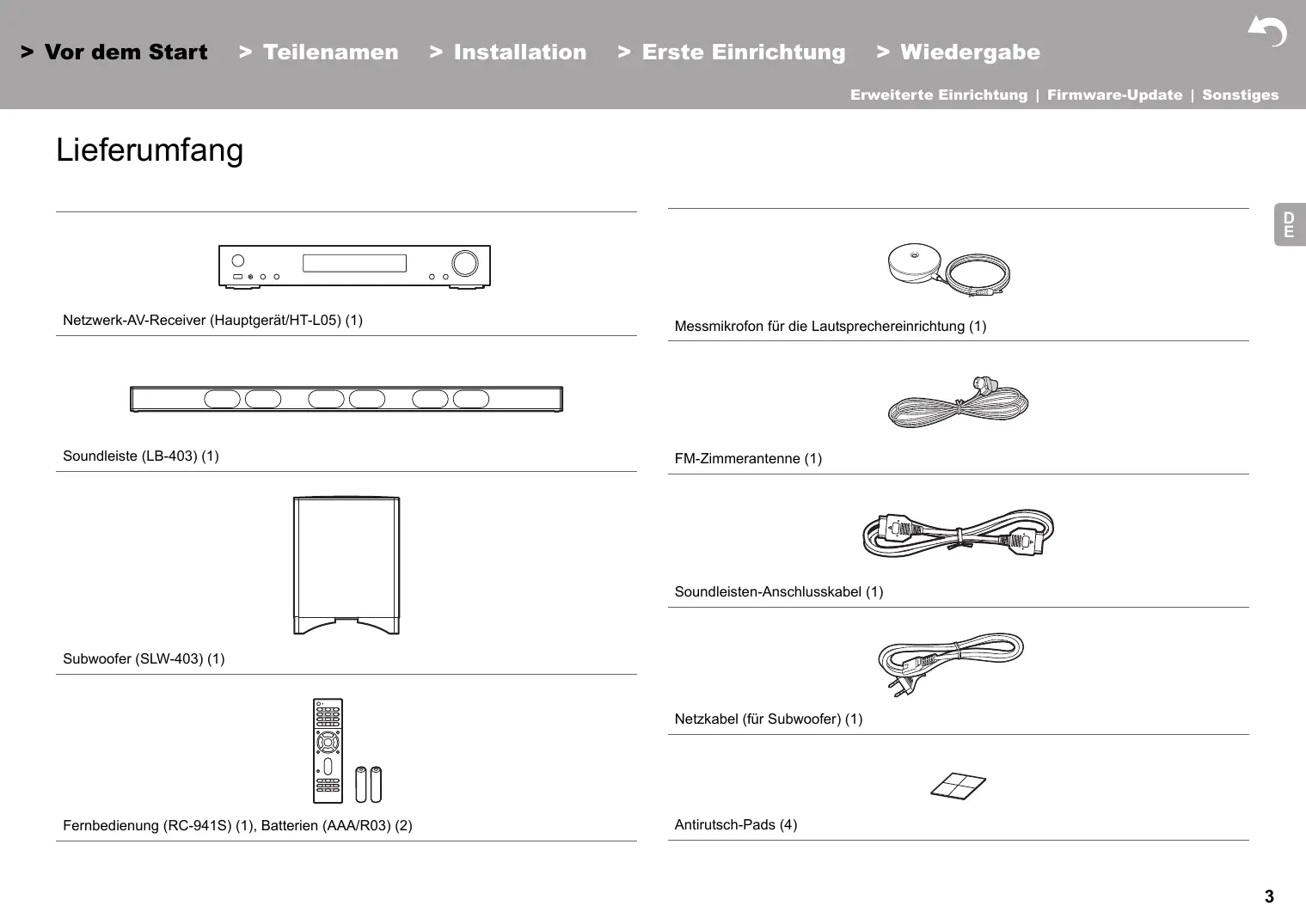

Lieferumfang

Netzwerk-AV-Receiver (Hauptgerät/HT-L05) (1)

Soundleiste (LB-403) (1)

Subwoofer (SLW-403) (1)

Fembedienung (RC-941S) (1), Batterien (AAA/R03) (2)

Messmikrofon für die Lautsprechereinrichtung (1)

FM-Zimmerantenne (1)

Soundleisten-Anschlusskabel (1)

Netzkabel (fur Subwoofer) (1)

Antirutsch-Pads (4)

• Kurzanleitung (1)
• Bei diesen Dokument handelt es sich um eine Online-Bedienungsanleitung. Sie wird nicht als Zubehör mitgeliefert.

• Das Netzkabelarf derst angeschlssen werden, wenn alle anderen Kabelverbindungen hergestellt wurden.
• Wir übernehmen keine Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.
• Es werden möglicherweise Funktionen über Firmware-Updates ergänzt, und Dienste werden möglicherweise von ihren Anbietern eingestellt, sodass eine Netzwerkdienste zukünftig möglicherweise nicht mehr verfügbar sind. Außen dem können die verfügbaren Dienste je nach Region variieren.
• Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten.

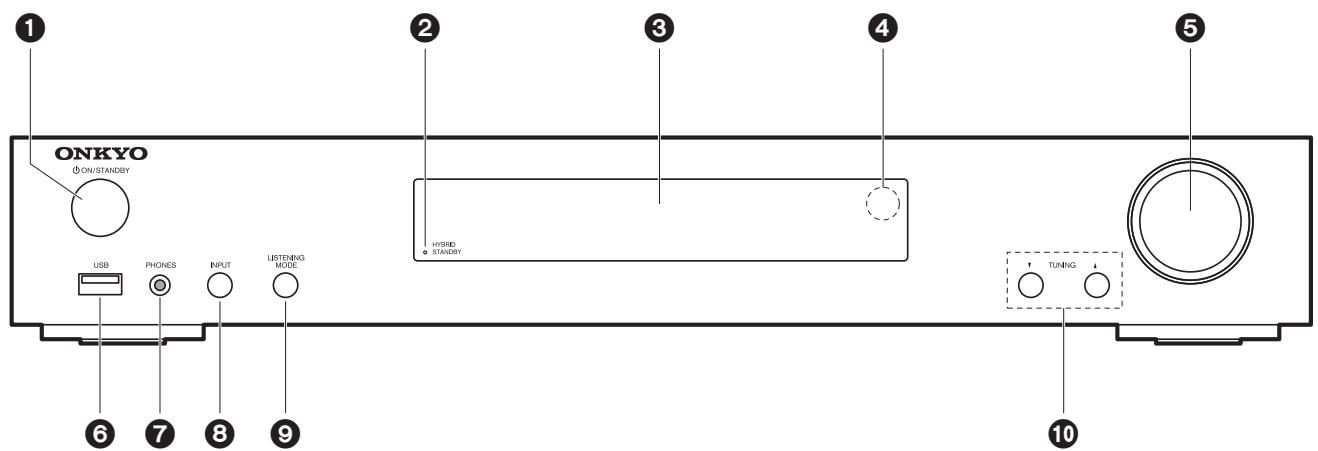

Hauptgerät (Vorderseite)

1. ON/STANDBY-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. HYBRID STANDBY Anzeige: Leuchtet, wenn sich das Gerät im Standby-Modus befindet und Funktionen aktiviert sind, die im Standby-Modus weiterhin ausgeführrt werden, z. B. HDMI Standby Through ()P47 oder Network Standby ()P51 .
3. Display ( P8)
4. Fernbedienungssensor
5. Lautstärkeregler: Hiermit kann die Lautstärke geregelt werden.

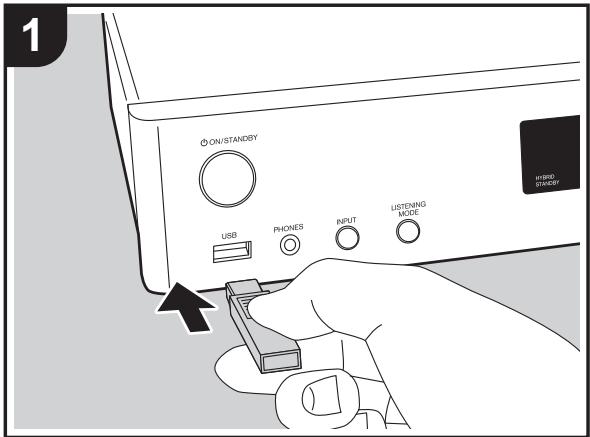

6. USB-Anschluss: Ein USB-Speichergerät wird angeschlossen, sodass die darauf gespeicherten Musikdaten abgespielt werden können. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (maximal 5 V/1 A).
7. PHONES-Buchse: Hier konnen Stereokopfhörer mit Ministecker (φ 3,5 mm) angeschlossen werden.
8. INPUT-Taste: Wechselt den Eingang, der wiedergegeben werden soll. (BD/DVD / CBL/SAT / GAME / STRM BOX / CD / TV / FM / NET / USB / BLUETOOTH)
9. LISTENING MODE-Tasten: Ermoglicht die Auswahl des Wiedergabemodus. (→P30)
10. TUNING▼ ▲-Tasten: Geben Sie die Frequenz von FM-Radiosendern ein.

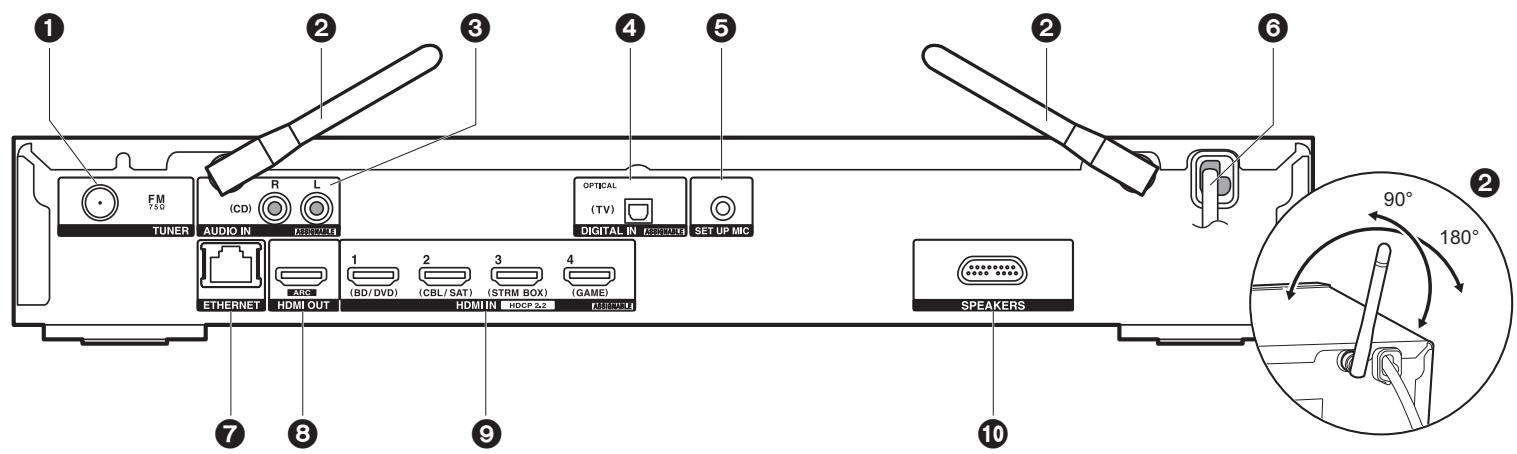

Hauptgerät (Rückseite)

1. TUNER FM 75Ω-Buchse: Hier kann die mitgelieferte Antenne angeschlossen werden.
2. Kabellose Antenne: Richten Sie die Antenne bei Wi-Fi-Verbindungen oder Verwendung von BLUETOOTH fahigen Geräten auf. In der Abbildung ist der Bewegungsspielraum der Antenne dargestellt. Bewegen Sie die Antenne nicht über diesen Spielraum hinaus, da es anderenfalls zu Beschädigungen kommt kann.
3. AUDIO IN-Buchsen: Hier können Audiosignale von AV-Komponenten über ein analoges Audiokabel eingegeben werden.
4. DIGITAL IN OPTICAL-Buchse: Digitale Audiosignale, z. B. von einem Fernseher, können über ein digitales optisches Kabel eingegeben werden.
5. SETUP MIC-Buchse: Zum Anschluss des mitgelieferten Messmikrofons für die Lautsprecher.
   6.Netzkabel
6. ETHERNET -Anschluss: Hier ist ein Netzwerkanschluss über ein Ethernet-Kabel möglich.
7. HDMI OUT-Buchse: Hier kann ein HDMI-Kabel angeschlossen werden, um Video- und Audiosignale an einen Fernseher zu übertragen.
8. HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel eingegeben werden, das an eine AV-Komponente angeschlossen ist.
9. SPEAKERS Anschluss: Schließen Sie die mitgelieferte Soundleiste mit dem mitgelieferten Soundleisten-Anschlusskabel an.

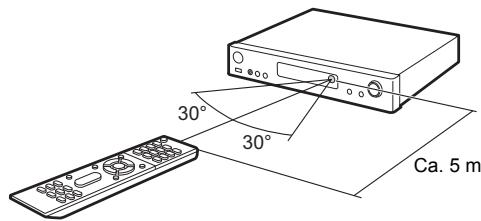

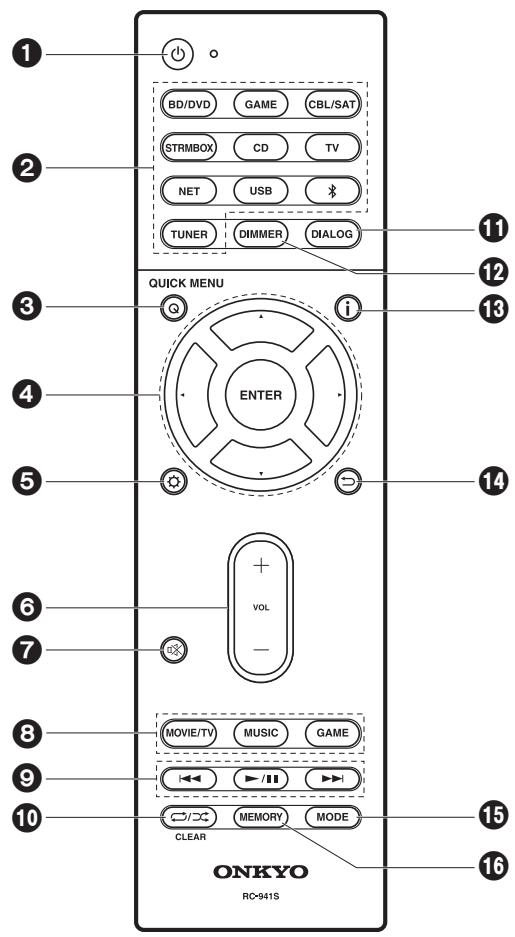

Fernbedienung

1. Taste: Hiermit wird das Gerät eingeschaltet bzw. in den Standby-Modus geschalte.
2. Eingangsauswahltasten: Wechselt den Eingang, der wiedergegeben werden soll.
3. Q (QUICK MENU)-Taste: Hiermit können Sie allgemeine Einstellungen auf dem Fernsehbildschirm vornehmen. ( P38)

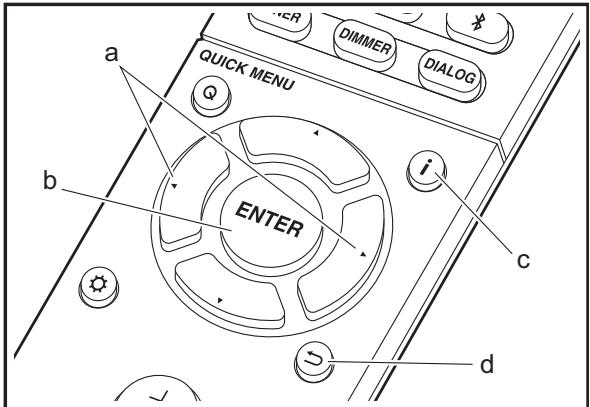

4. Cursortasten, ENTER-Taste: Wahlen Sie das Element mit den Cursortasten aus und drücken Sie zum Bestätigten ENTER.
5. Taste: Zeigt das Setup-MENU an. (→P41)
6. Lautstärketasten: Ermöglicht die Anpassung der Lautstärke. Diese Taste hebt auch die Stummschaltung auf.
7. Taste: Schaltet den Ton vorübergehend aus. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben.
8. Wiedergabemodustaten: Ermöglicht die Auswahl des Wiedergabemodus. (→P30)

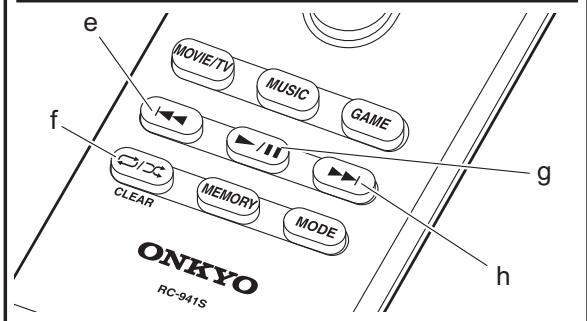

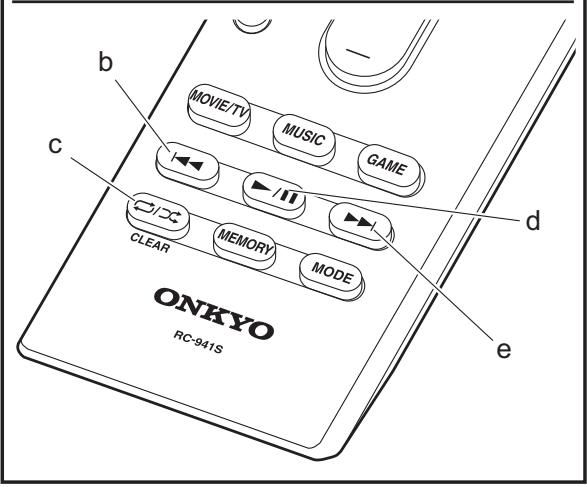

9. Wiedergabetasten: Hiermit kann die Wiedergabe von Music Server oder USB gestartet werden.
10. Taste: Hiermit konnen Wiederholungs- und Zufallsmodus bei der Wiedergabe von Music Server oder USB aktiviert werden.

CLEAR Taste: Hiermit werden bei der Texteingabe auf dem Fernsehbildschirm alle Zeichen gelöscht.

1. DIALOG Taste: Hiermit wird die Dialog Enhancement-Einstellung gewechselt. (→P39)
2. DIMMER Taste: Sie können die Helligkeit des Displays in drei Schritten anpassen. Sie kann nicht vollständig ausgeschalten werden.
3. i -Taste: Schaltet die Informationen auf der Anzeige um.
4. Taste: Hiermit wird die vorige Anzeige während der Einstellung wiederhergestellt.
   15.MODE Taste: Hiermit wird bei der FM-Sendersuche zwischen automatischer und manueller Sueche gewechselt.
5. MEMORY Taste: Hiermit konnen FM-Radiosender registriert werden.

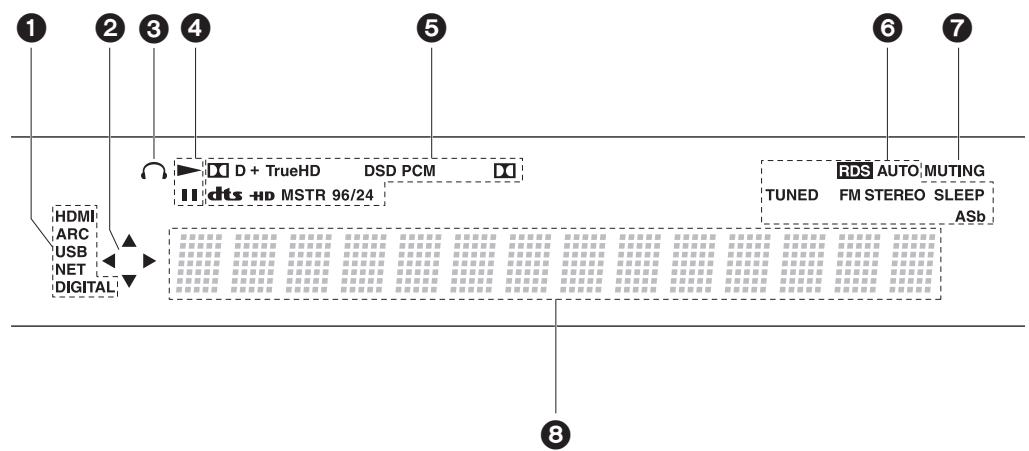

Hauptgerät (Display)

1. Leuchtet unter den folgenden Bedingungen.

HDMI: HDMI-Signale werden eingegeben und ausgewählt.

ARC: Audiosignale vom ARC-kompatiblen TV-Gerät werden eingegeben und ausgewählt.

USB: "USB" wurde mit dem Eingangsssektor ausgewählt, das Gerät ist über USB angeschlossen, und das USB-Gerät wurde ausgewählt. Blinkt, wenn das USB-Gerät nicht korrekt angeschlossen wurde.

NET: "NET" wurde mit dem Eingangssselektor ausgewählt, und das Gerät ist mit dem Netzwerk verbunden. Blinkt, wenn die Verbindung mit dem Netzwerk nicht korrekt ist.

DIGITAL: Digitale Signale werden eingegeben, und der digitale Eingangsselektor ist ausgewählt.

1. Leuchtet, wenn der "NET"- oder "USB"-Eingangssselektor bedient wird, um anzuzeigen, dass Bedienvorgänge mit den Cursorlasten der Fernbedienung möglich sind, z. B. beim Anzeigen von Track-Listen.
2. Leuchtet, wenn Kopfhörer angeschlossen sind.
3. Leuchtet, wenn der "NET"- oder "USB" Eingangsselektor bedient wird und Tracks wiedergegeben oder pausiert werden.
4. Leuchtet je nach Typ der digitalen Audioeingangssignale und nach Wiedergabemodus.
5. Leuchtet unter den folgenden Bedingungen.

RDS: Es werden RDS-Übertragungen empfangen.

AUTO: Wenn der Tuning-Modus Auto ist.

TUNED: Es wird FM-Radio empfangen.

FM STEREO: Es wird FM-Stereo empfangen.

SLEEP: Der Sleeptimer wurde eingestellt.

ASb: Bei aktivierter Auto Standby-Funktion. (→P51)

1. Blinkt, wenn die Stummschaltung aktiv ist.

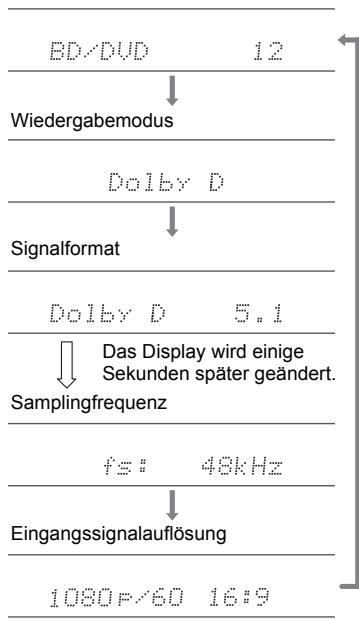

2. Zeigt verschiedene Informationen zu den Eingangssignalen an. Zeichen, die auf thisem Gerät nicht dargestellt werden können, werden durch Sternchen (*) ersetzt.

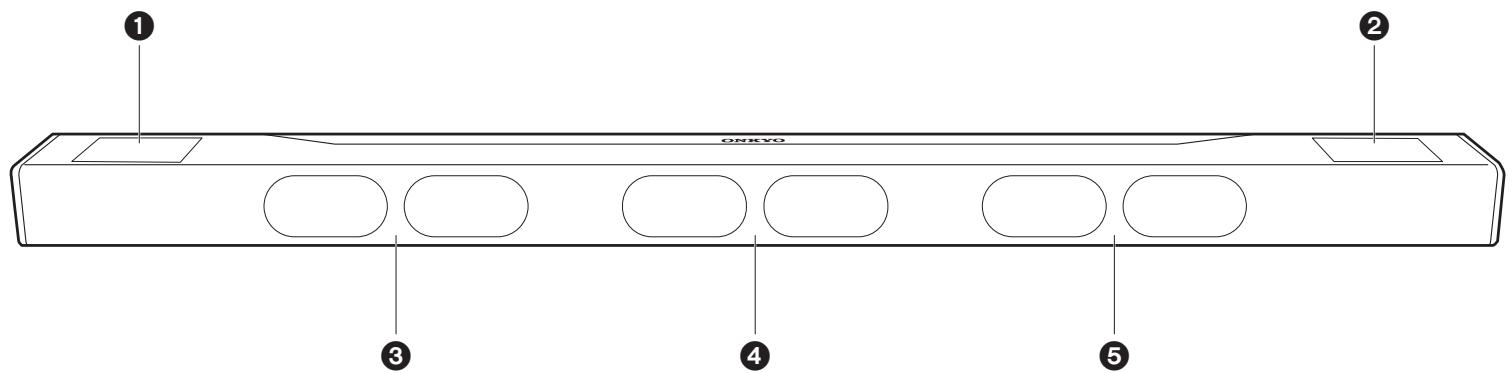

Soundleiste

1. Linker Höhenlautsprecher
2. Rechter Hohenlautsprecher
3. Linker Front-Lautsprecher
4. Center-Lautsprecher
5. Rechter Front-Lautsprecher

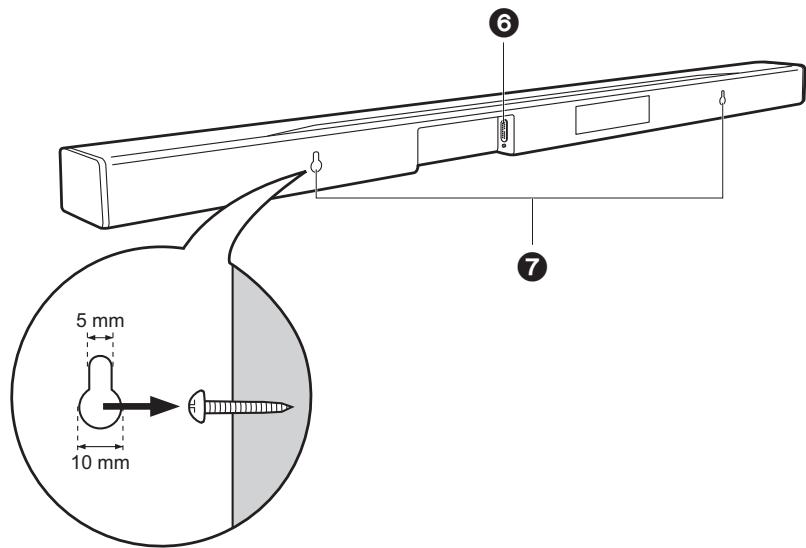

6. Lautsprecherbuchsen: Schließen Sie das Gerät mit dem mitgelieferten Soundleisten-Anschlusskabel an das Hauptgerät an.

7. LÖcher zur Wandmontage: Die Soundleiste kann an der Wand angebracht werden. Verwenden Sie dazu die abgebildeten LÖcher und Holzschrauben o. ä. Die LÖcher zur Wandmontage befinden sich auf der Rückseite der Soundleiste im Abstand von 580 mm.

8. Es sind keine Holzschrauben zum Montieren der Halterungen an der Wand im Lieferumfang enthalten. Lassen Sie sich von Fachpersonal beraten, um sicherzustellen, dass Sie Schrauben des richtigen Typs und Materials, der richtigen Länge usw. auswahlen. Fügen Sie gegebenenfalls eine Platte zum Verständen hinzu.

9. Wir übernehmen keine Haftung bei Schäden oder Verletzungen aufgrund unsachgemäßer Befestigung oder Verwendung oder aufgrund von Naturereignissen.

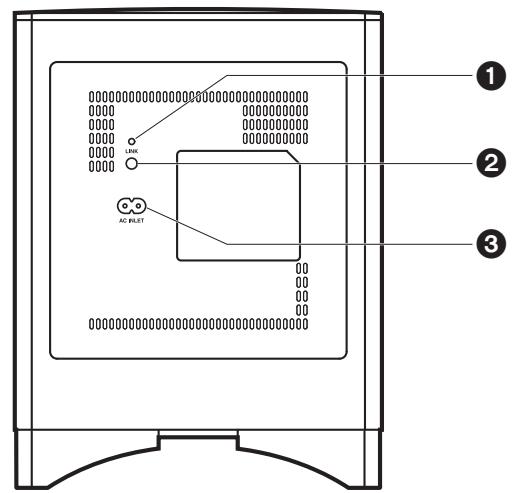

Subwoofer

1. LINK LED: Leuchtet bei Kopplung mit dem Hauptgerät.
2. LINK-Taste: Hiermit werden Subwoofer und Hauptgerät gekoppelt.
3. AC INLET: Hier wird das mitgelieferte Netzkabel angeschlossen.

Die Funkverbindungseinstellung zwischen Subwoofer und Hauptgerät ist zum Zeitpunkt der Auslieferung bereits eingerichtet. Sie müssen nur das Netzkabel anschließen, um das Gerät zu verwenden.

• Wenn LINK LED blinkt und vom Subwoofer kein Klang ausgegeben wird, rufen Sie "Fehlerbehebung" auf und überprüfen "Der Subwoofer erzeugt keinen Ton" (→P57).

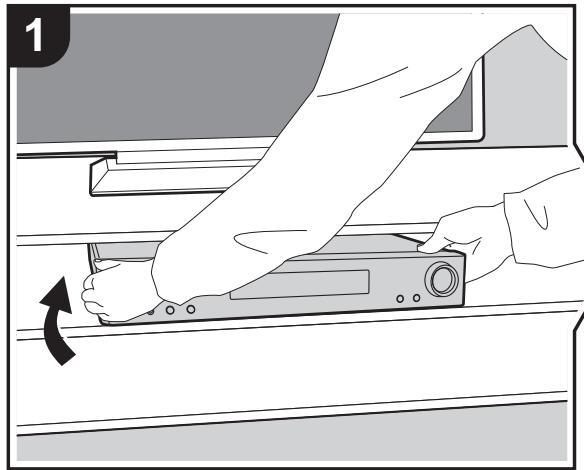

1. Anschließlich der Laufsprecher

a Antirutsch-Pads

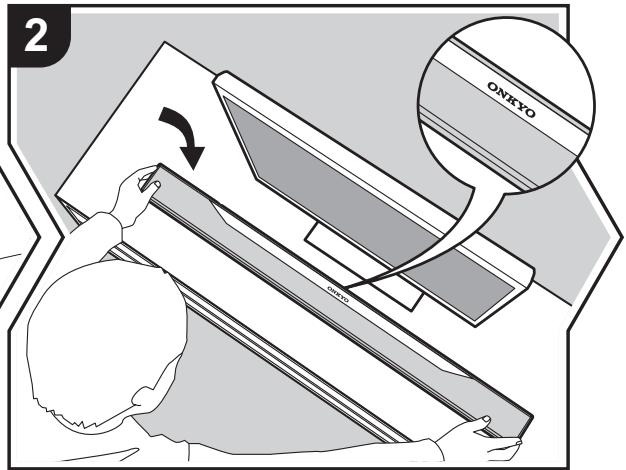

Aufstellen der Soundleiste

Von der Soundleiste werden Audiosignale der Frontlautsprecher und des Center-Lautsprechers von vorne sowie der Höhenlautsprecher von oben wiedergegeben. Stellen Sie das Gerät mit dem Logo nach oben vor dem Fernseher auf.

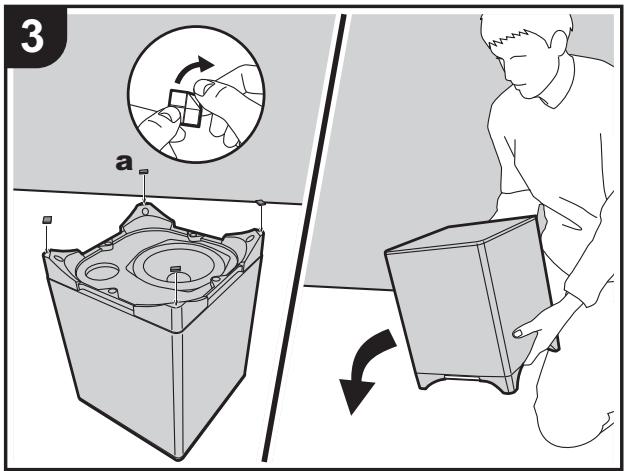

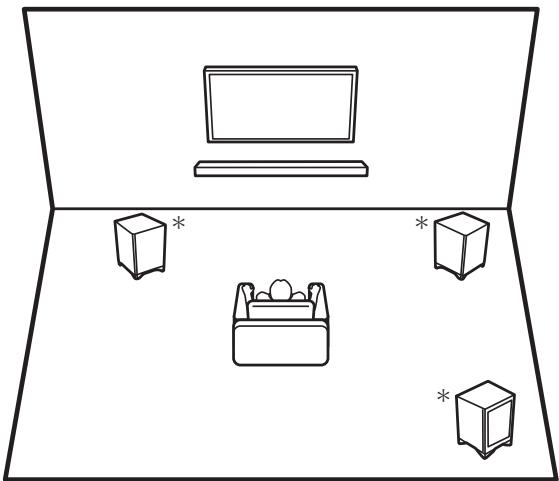

Aufstellen des Subwoofer

Bringen Sie die mitgelieferten Pads an den vier Ecken der Subwoofer-Bodenplatte an. So werden Stabilität und Rutschfestigkeit der Laufsprecher erhöht, und die Klangqualität wird verbessert. Die Verbindung zwischen Hauptgerät und Subwoofer ist kabellos. Platzieren Sie den Subwoofer nicht weiter als 10 m vom Hauptgerät entfernrt. Achten Sie außerdem darauf, dass sich zwischen Hauptgerät und Subwoofer keine Hindernisse wie Wände befinden.

* Subwoofer haben eine schwache Direktionalität, das bedeutet, die Klangrichtung wird kaum erkannt. Daher erzielen Sie den gleichen Effekt, egal, wo im Raum Sie den Subwoofer platzieren.

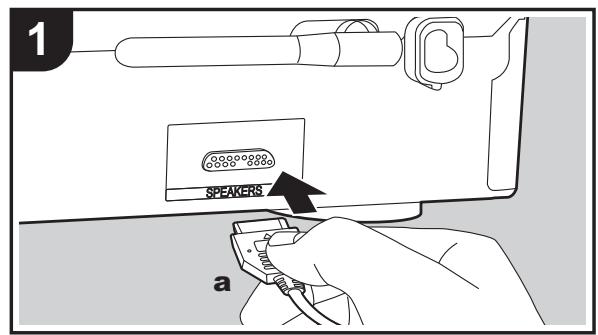

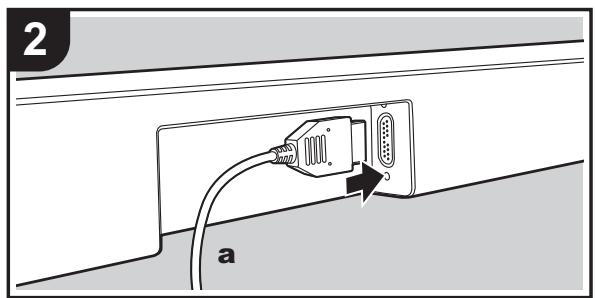

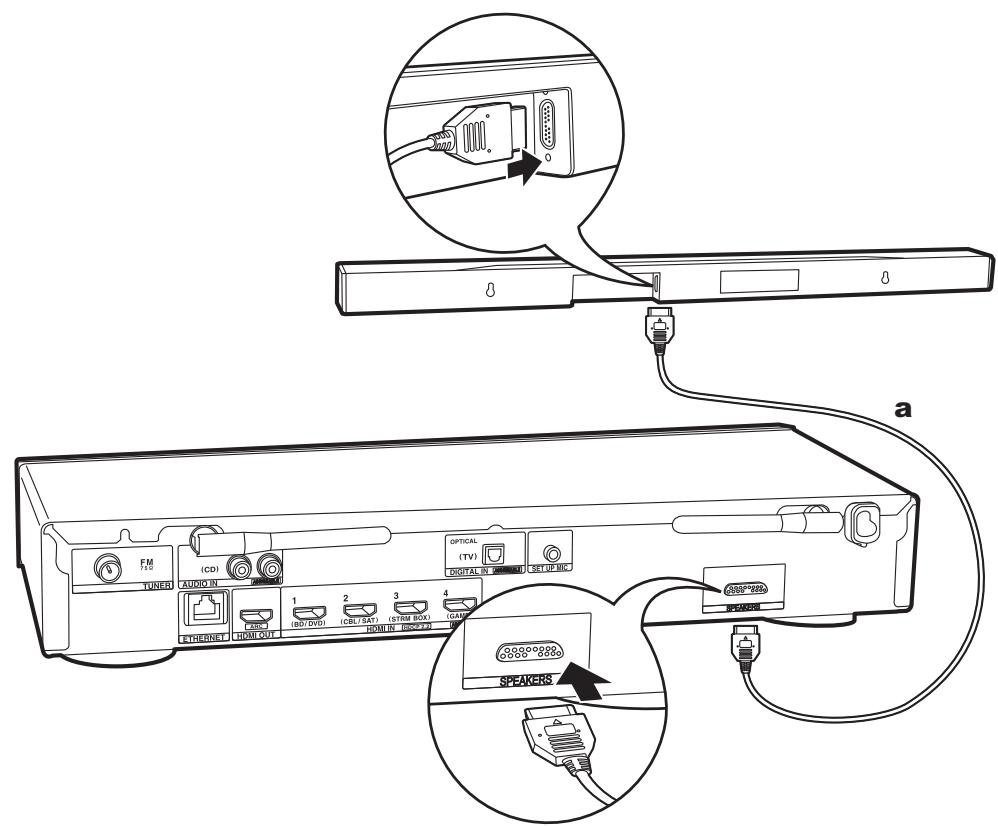

Anschlieben der Soundleiste

Informationen zum Anschlieben der Soundleiste entnehmen Sie der Abbildung. Achten Sie darauf, dass der Stecker am Anschluss ausgerichtet ist, und schiben Sieihn ganz hinein.

a Soundleisten-Anschlusskabel

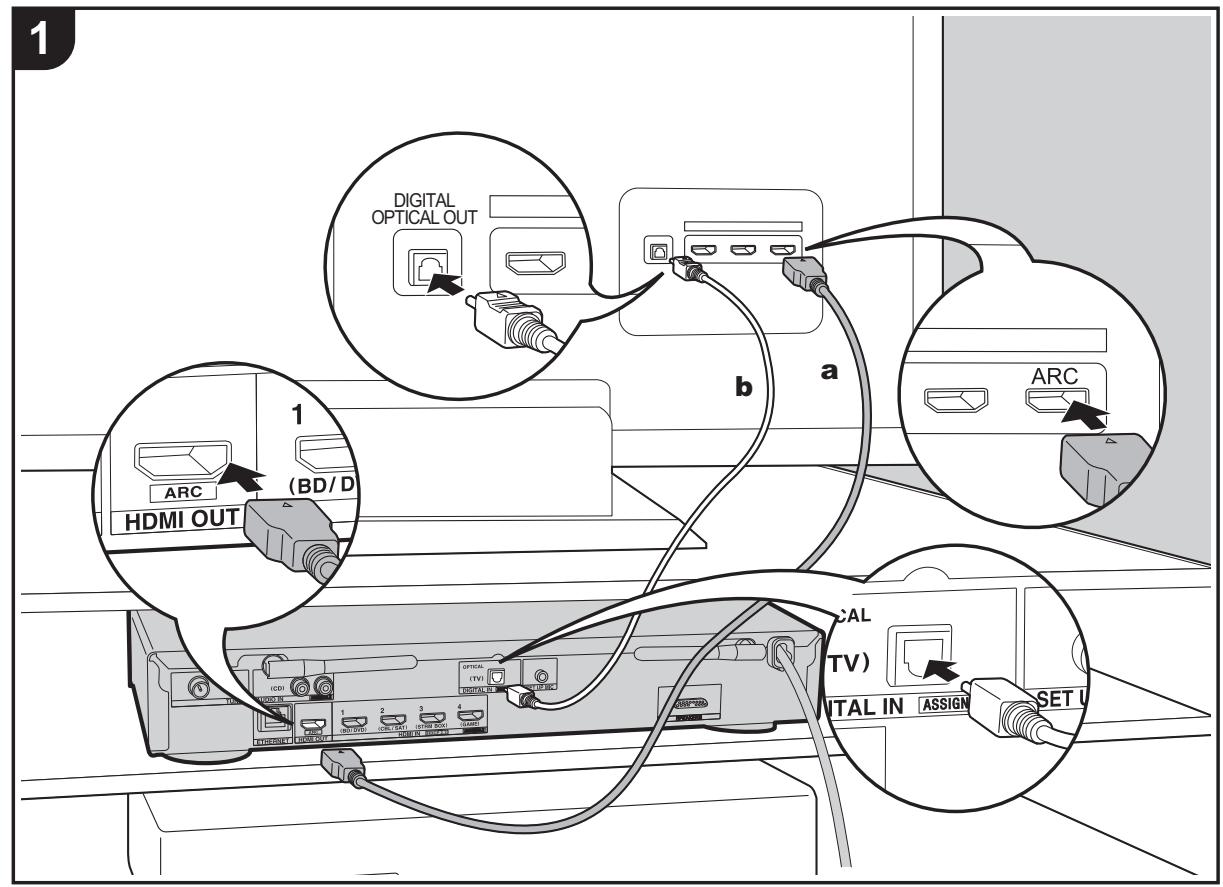

2. Anschließlich des Fernsehers

An ARC-Fernseher

Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) ( P63) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a" vor. Wahlen Sie beim Anschließene eine HDMI IN-Buchse am Fernseher aus, von der ARC unterstützt wird.

An Nicht-ARC-Fernseher

Verwenden Sie bei nicht ARC-fähigen Fernsehern (Audio Return Channel) sowohl das HDMI-Kabel wie in Abbildung "a" als auch das digitale optische Kabel wie in Abbildung "b".

Setup

• Es sind bestimmte Einstellungen erforderlich, um die ARC-Funktion zu verwenden. Wahlen Sie "Yes" in "4. Audio Return Channel" ( P18) unter Initial Setup aus.
• Anweisungen zum Anschlieben und Einrichten des Fernsehers finden Sie in der Bedienungsanleitung des Fernsehers.

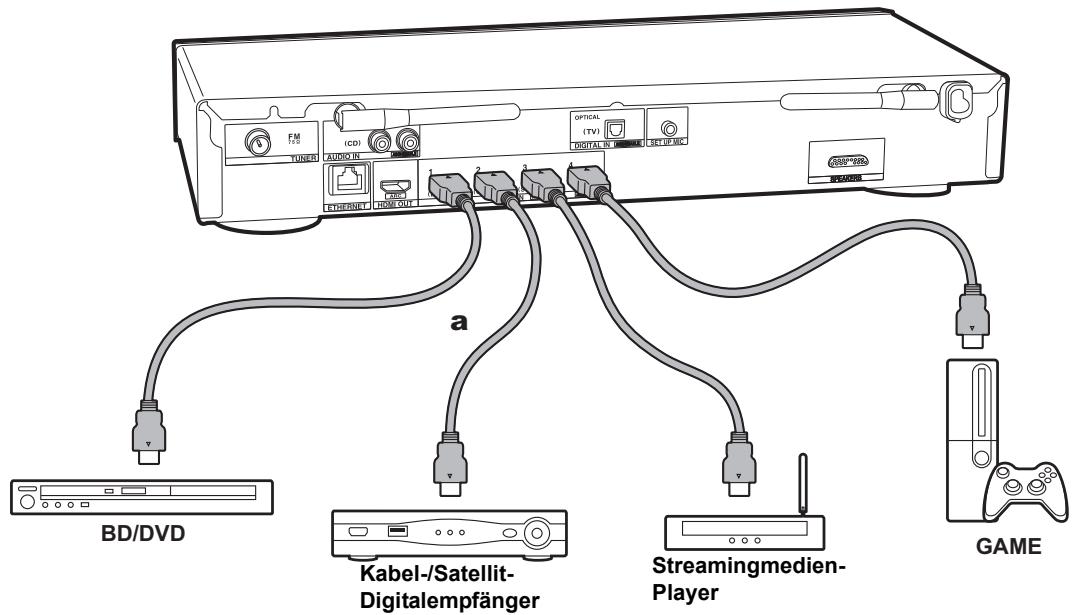

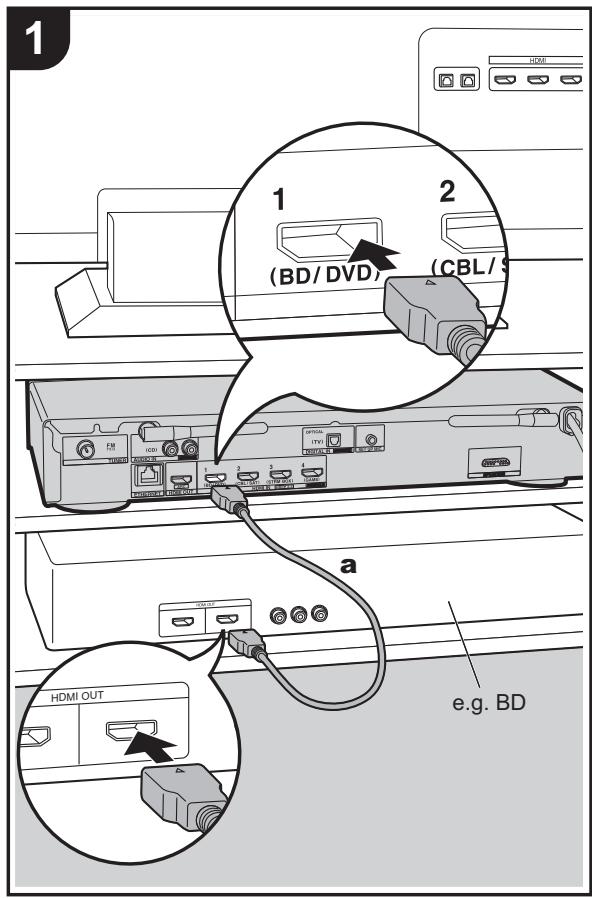

3. Anschließlich der HDMI-AV-Komponenten

aHDMI-Kabel

Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, konnen Funktionen wie die HDMI CEC-Funktion, die mit dem Eingangsselektor verknüpf ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AV-Komponenten auch dann über den Fernseher wiedergegeben werden konnen, wenn diese Gerät sich im Standby-Modus befindet. ( P63)

• Verwenden Sie das Hochgeschwindigkeits-HDMI-Kabel, um ein 4K- oder 1080p-Video wiederzugeben.

Setup

• Es sind Einstellungen erforderlich, um die Funktionen HDMI CEC und HDMI Standby Through zu verwenden.
  ()P47) Nehmen Sie Einstellungen vor, wenn alle Anschlüsse vollständig sind.
• Um digitalen Surround-Sound wie Dolby Digital wiederzugegeben, muss der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät auf "Bitstream output" eingestellt sein.

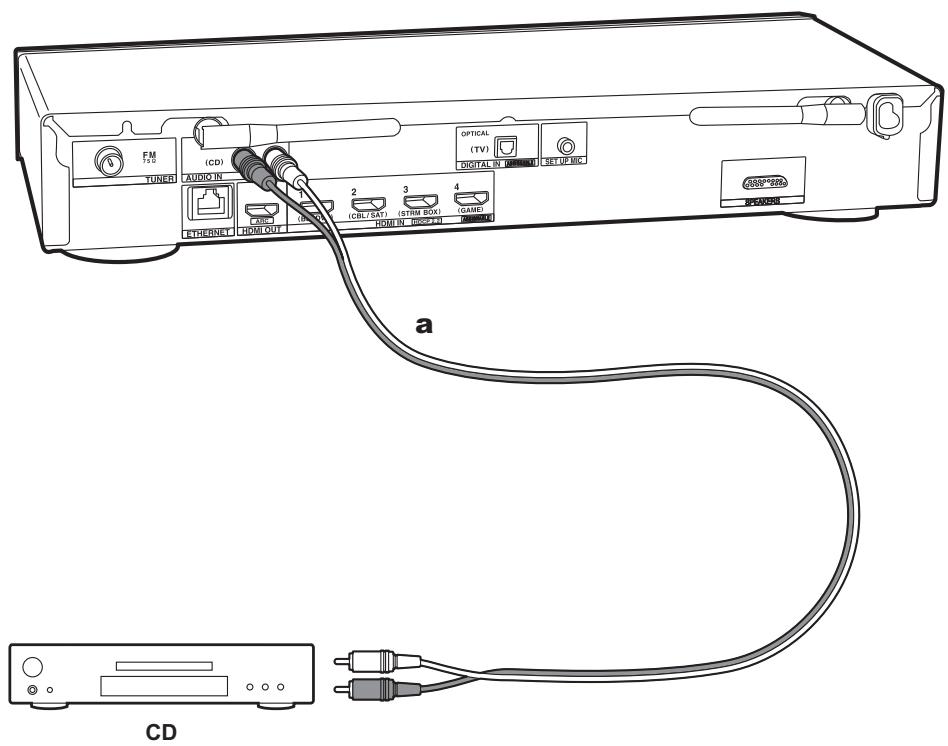

4. Anschließlich der Audio-Komponenten

Anschließlich eines CD-Players

Verwenden Sie ein analoges Audiokabel, um einen CD-Player an die AUDIO IN-Buchse anzuschlieben.

5. Anschließlich weiterer Kabel

a FM-Zimmerantenne, b Ethernet-Kabel, c Netzkabel (hauptgerät), d Netzkabel (für Subwoofer)

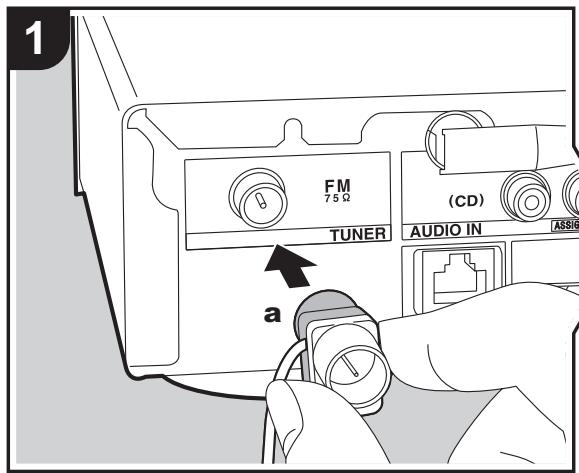

Antennenanschluss

Verbinden Sie die mitgelieferte FM-Zimmerantenne mit dem TUNER FM 75Ω-Anschluss. Wahrend das Radio eingeschaltet ist, bewegen Sie die Zimmerantenne durch den Raum, bis Sie die Position mit dem besten Empfang ermittelt haben.

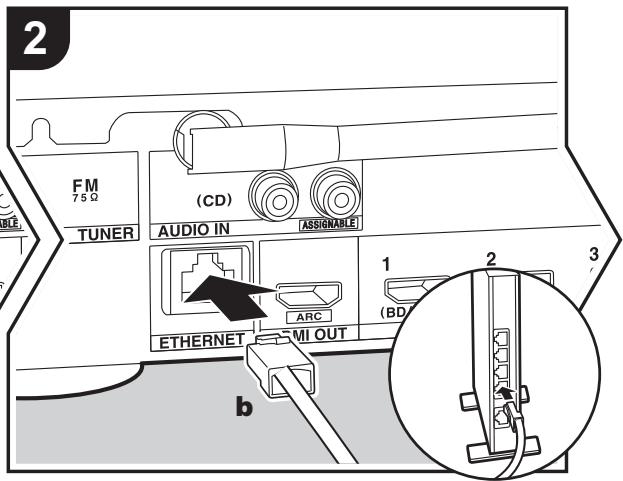

Netzwerkanschluss

Verbinden Sie these Gerät über LAN oder WLAN (Wireless LAN) mit dem Netzwerk. Sie können Netzwerkfunktionen wie Internetradio genießen, wenn Sie das Gerät mit einem Netzwerk verbinden. Bei kabelgebundenem LAN schließen Sie ein Ethernet-Kabel an die ETHERNET-Buchse an (siehe Abbildung). Zum Verbinden über WLAN wahlen Sie "Wireless" in "3. Network Connection" ( P18) bei der ersten Einrichtung (Initial Setup) aus, dann die gewünschte Einstellungsmethode, dann folgen Sie zum Einrichten der Verbindung den Anweisungen auf dem Bildschirm.

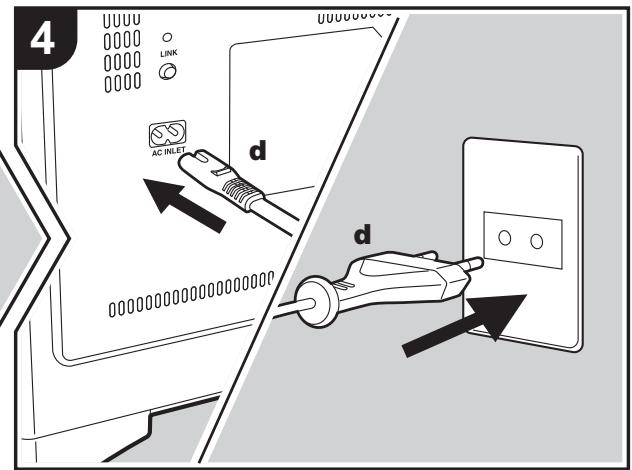

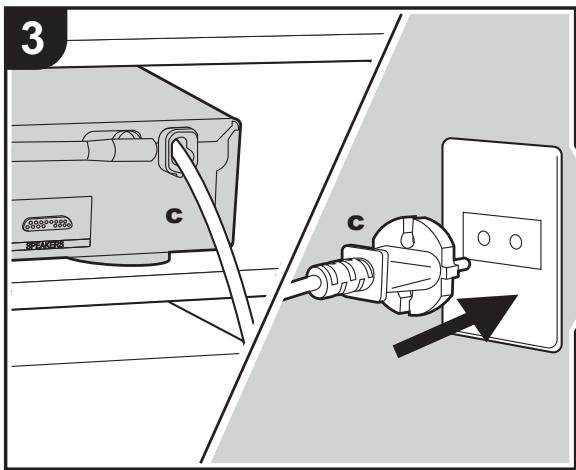

Netzkabelanschluss

Schließen Sie die Netzkabel des Hauptgeräts und des Subwoofoers erst dann an, wenn alle anderen Anschlüsse vollständig sind.

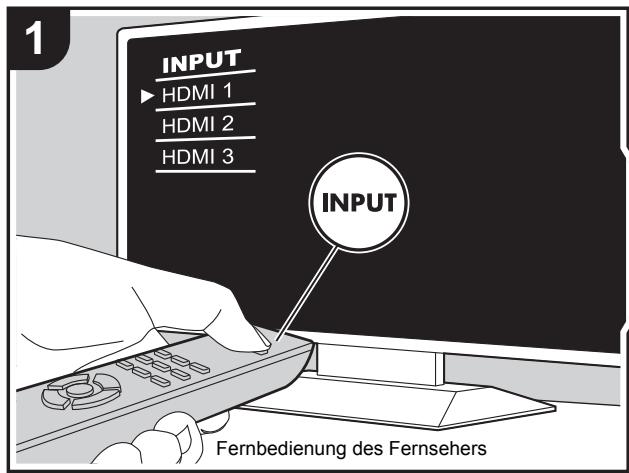

Erste Einrichtung mit dem automatischen Startup-Assistenten

Initial Setup startet automatisch

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

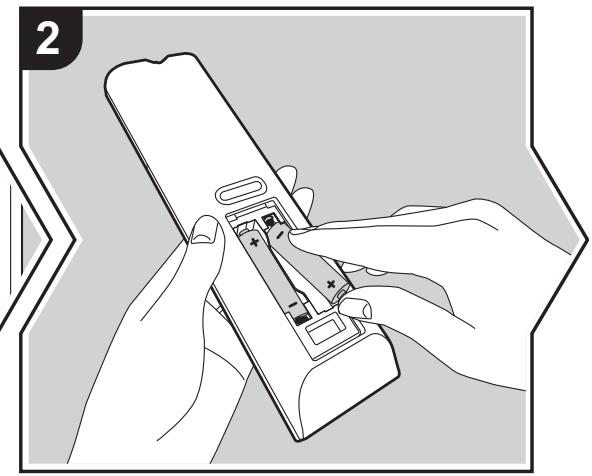

2. Setzen Sie Batterien in die Fernbedienung deses Geräts ein.
3. Drucken Sie auf der Fernbedienung. Wenn Sie these Gerät erstmalig einschalten, wird auf dem TV-Gerät automatisch der Bildschirm Initial Setup angezeigt, auf dem Sie die erforderlichen Einstellungen für die Inbetriebnahme vornehmen können.

1. Folgen Sie den Anweisungen auf dem Bildschirm, um die Option mit dem Cursor der Fernbedienung auszuwahlen, und drücken Sie ENTER, um ihre Auswahl zu bestätigten.

2. Um zum vorgen Bildschirm zusückzukehren, drücken Sie .

Zum Wiederholen Initial Setup: Wenn Sie den Vorgang abbrechen oder die Einstellungen der ersten Einrichtung Initial Setup ändern möchten, drücken Sie auf der Fernbedienung, wahren "6. Miscellaneous" - "Initial Setup" im Setup-MENU aus und drücken ENTER. Um die Anzeigesprache erneut auszuwahlen, drücken Sie "OSD Language". (→P41)

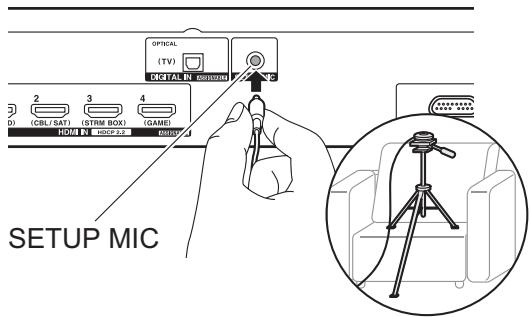

Platzieren Sie das mitgelieferte Mikrofon zur Laufsprechereinstellung in Hörposition und messen Sie die von den Laufsprechen ausgegebenen Testtone. Die optimalen Lauststärkepegel und Abstände zur Hörposition werden von thisem Gerät automatisch für jeder Laufsprecher ermittelt. Außendem werden die Equalizer für jeder Laufsprecher automatisch angepasst, und es wird eine Korrektur der Verzerrung durch die akustische Beschaffenheit des Raums vorgenommen.

• Die Kalibrierung dauert insgesamt 3 bis 12 Minuten. Berücksichtigten Sie, dass die Testtöne von den Lautsprechnem beim Messvorgang bei hohem Lautstärkepegel erfolgen. Achten Sie daraufuf, dass es im Raum während der Messung so leise wie möglich ist.

• Platzieren Sie das mitgelieferte Lautsprechereinstellungsmikrofon in Hörposition und verbinden Sie es mit der SETUP MIC-Buchse am Hauptgerät. Es wird ein Bestätigungsbildschirm angezeigt. Befolgen Sie die Installationsanweisungen auf dem Bildschirm.

Wenn Sie das Mikrofon zur Laufsprechereinstellung auf einem Stativ platzieren, gehen Sie entsprechend der Abbildung vor.

• Um die AccuEQ Room Calibration abzubrechen, trennen Sie das Mikrofon zur Laufsprechereinstellung ab.

• Es werden Testtöne ausgegeben. Zunachst werden die angeschlossenen Lautsprecher sowie die Umgebungsgeräusaiche ermittelt.

• Bei Anzeige der Messergebnisse wahren Sie "Next" aus und drücken ENTER auf der Fernbedienung. Es werden erneut Testtöne ausgegeben, und es werden automatisch Einstellungen wie optimaler Lautstärkepegel und Abstand zur Hörposition vorgenommen.
• Trennen Sie das Mikrofon zur Lautsprachereinstellung ab. Sie können keine anderen Menüoptionen verwenden, solange das Mikrofon angeschlossen ist.

Vergewissern Sie sich, dass alle Eingangsquellen korrekt angeschlossen sind. Folgen Sie den Anweisungen, wahren Sie die zu bestätigende Eingangsquelle aus, starten Sie die Wiedergabe vom ausgewählten Player und vergewissern Sie sich, dass sowohl Bildausgabe über den Fernseher als auch Klangausgabe erfolgen.

Richten Sie die WLAN-Verbindung mit einem Zugangspunkt wie einem WLAN-Router ein. Es gibt die folgenden beiden WLAN-Anschlussmöglichkeiten:

"Scan Networks": Suchen Sie mit diesen Gerät nach einem Zugangspunkt. Bringen Sie zuvor die SSID des Zugangspunkts in Erfahrung.

"Use iOS Device (iOS7 or later): Teilen Sie die WLAN-Einstellungen des iOS-Geräts mit diesen Gerät.

Wenn Sie "Scan Networks" auswahlen, gibt es zwei weitere mögliche Verbindungsmethoden. Überprüfen Sie Folgenden:

"Enter Password": Geben Sie das Passwort bzw. den Schlüssel für den Zugangspunkt ein, mit dem eine

Verbindung hergestellt werden soll.

• "Push Button": Wenn der Zugangspunkt über eine Taste zum automatischen Verbinden verfügt, können Sie die Verbindung ohne Passworteingabe herstellen.
• Wird die SSID des Zugangspunkts nicht angezeigt, so wahren Sie im Bildschirm mit der SSID-Liste "Other..." mit der▶-Taste auf der Fernbedienung aus, drücken ENTER und folgen den Anweisungen auf dem Bildschirm.

Tastatureingabe: Zum Wechseln zwischen Groß- und Kleinschreibung wahren Sie "A/a" auf dem Bildschirm aus und drücken ENTER. Um auszuwahlen, ob das Password mit * * maskiert oder im Klartext angezeigt werden soll, drücken Sie MEMORY auf der Fernbedienung. Mit CLEAR werden alle eingebeken Zeichen gelöscht.

Datenschutzerlösung: Bei der Einrichtung des Netzwerks werden Sie aufgefordert, die Datenschutzerlösung zu akzeptieren. Wahlen Sie "Yes" und drücken Sie ENTER, um die Datenschutzerlösung zu akzeptieren.

4. Audio Return Channel

Wenn Sie einen Fernseher angeschlossen haben, von dem ARC unterstützt wird, wahren Sie "Yes" aus. Die ARC-Einstellung these Geräts wird aktiviert, und Sie konnen die Audiosignale des Fernsehers über these Gerät ausgegeben.

• Wenn Sie "Yes" auswahlen, ist die HDMI CEC-Funktion aktiviert, und der Stromverbrauch ist im Standby-Modus erhöht.

Wiedergabe von AV-Komponenten

Grundlegende Funktionen

Führten Sie die Wiedergabe einer AV-Komponente oder eines TV-Geräts aus, die/das über ein HDMI-Kabel oder ein anderes Kabel mit thisem Gerät verbunden ist.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

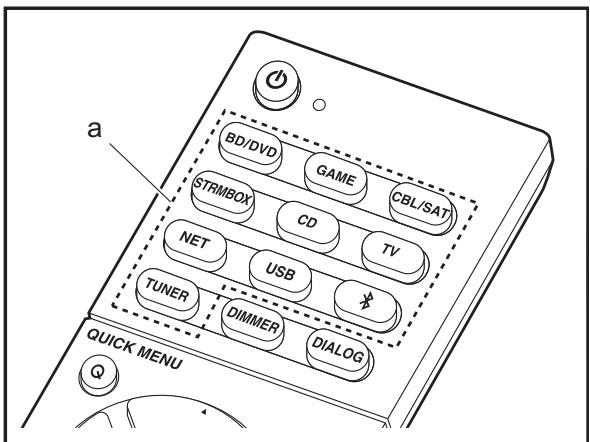

2. Drücken Sie auf der Fernbedienung den Eingangssselektor (a) mit dem Namen der Buchse, an die der Player angeschlossen ist, um den entsprchenden Eingang auszuwahlen. Drucken Sie beispisseweise BD/DVD, um den Player wiederzugeben, der an die BD/DVD-Buchse angeschlossen ist. Drucken Sie TV, um den Fernsehton wiederzugeben.

3. Beachten Sie, dass der Eingang automatisch gewechselt wird, wenn die CEC-Linkfunktion verfügbar ist und ein CEC-kompatibiler Fernseher bzw. Player mithilfe einer HDMI-Verbindung an diese Gerät angeschlossen wird.

4. Starten Sie die Wiedergabe am Player.

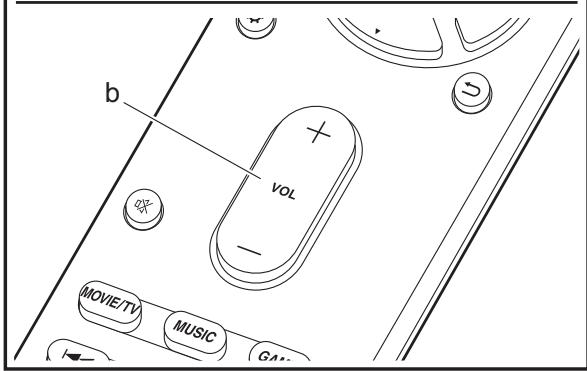

5. Passen Sie die Lautstärke mit VOL + / - (b) an.

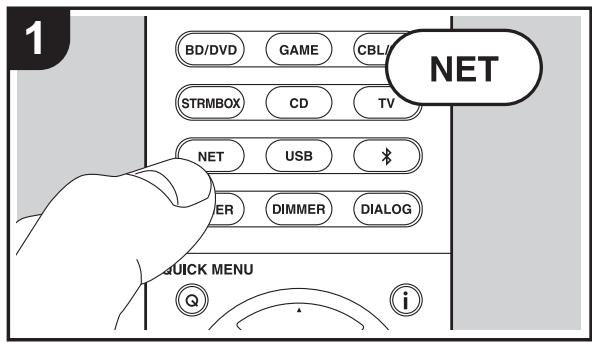

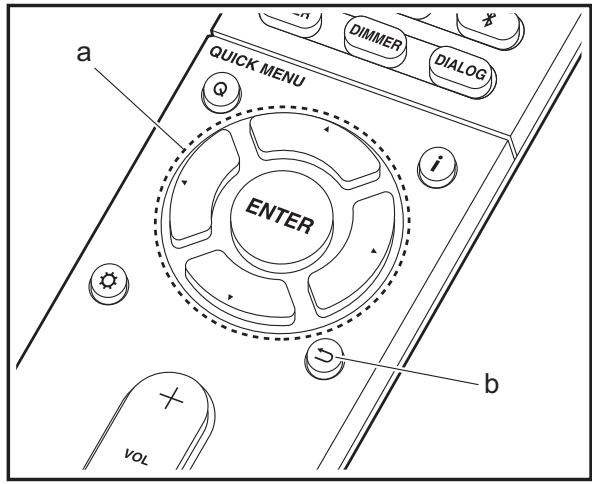

Internetradio

Grundlegende Funktionen

Wenn these Gerät mit einem Netzwerk verbunden ist,
konnen Sie Tuneln und weitere voreingestellte
Internetradio-Dienste wiedergeben.
Je nach Internetradio-Service muss der Benutzer sich
möglicherweise zunachst vom Computer aus registrierten.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.

2. Drucken Sie NET auf der Fernbedienung.

1. Folgen Sie den Anweisungen auf dem Bildschirm, um mit den Cursorasten Radiosender und Programme auszuwahlen, und drücken Sie dann ENTER (a), um wiederzugeben. Die Wiedergabe beginnt, wenn der Buffer 100% erreicht hat.

2. Drücken Sie (b), um zum vorigen Bildschirm zurückzukehren.

3. Wenn Sie keinen Netzwerk Dienst auswahlen können, ist die Auswahl nach dem Starten der Netzwerkfunktion verfügbar.

Informationen zum Tuneln Radio

Drucken Sie ENTER (a) auf der Fernbedienung, um während der Wiedergabe das Tuneln Radio zu öffnen.

Add to My Presets: Registriert den übertragenen Radiosender oder das übertragene Programm in "My Presets". Nach erfolgter Registierung wird "My Presets" in

der Ebene unter Tuneln Radio angezeigt. Um die Wiedergabe zu starten, wahren Sie das gewünschte Programm unter "My Presets" aus.

Remove from My Presets: Löscht einen Radiosender oder ein Programm aus "My Presets" im TuneIn Radio.

Spotify

Grundlegende Funktionen

Die Wiedergabe von Spotify Connect ist möglich, wenn Sie die derivativen derivativen Sponty-App auf dem Smartphone oder Tablet installiert sein, und sie müssen über ein Spotify-Premiumkonto verfügen.

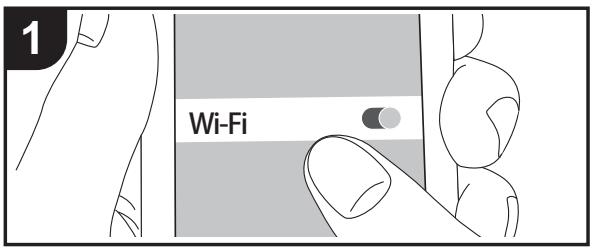

1. Verbinden Sie das Smartphone mit dem gleichen Netzwerk wie theses Gerät.
2. Klichen Sie im Track-Wiedergabebildschirm der Spotify-App auf die Connect-Schaltfläche.
3. Wahlen Sie theses Gerät aus.

4. Dieses Gerät wird automatisch eingeschaltet, der Eingangsselektor zu NET gewechselt und das Streaming von Spotify gestartet.

5. Wenn "5. Hardware" - "Power Management" - "Network Standby" im Setup-MENU auf "Off" eingestellt ist, schalten Sie das Gerät manuell ein und drücken NET auf der Fernbedienung.

6. Informationen zu Spotify-Einstellungen finden Sie unter: www.spotify.com/connect/
   Die Spotify-Software bestehtigt Lizenzen dritter Parteien, die Sie hier finden: www.spotify.com/connect/third-party-licenses

Die folgenden Fernbedienungsvorgänge sind ebenfals möglich.

(a) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt.
(b) Mit dieser Taste wird der vorige Track wiedergegeben.
(c) Mit dieser Taste konnen Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmod umgeschaltet.
(d) Mit dieser Taste wird die Wiedergabe pausiert. Wir die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(e) Mit dieser Taste wird der{nachste Track wiedergegeben.

Music Server

Das Streaming von Musikdateien, die auf PCs oder NAS-Geräten gespeichert sind, welche mit demselben Netzwerk wie diese Gerät verbunden sind, ist möglich. Netzwerkserver, mit denen diese Gerät kompatibel ist, sind PCs, auf denen Player mit Serverfunktionalität von Windows Media® Player 11 oder 12 installiert sind, sowie NAS mit Heimnetzwerkfung. Sie müssen möglicherweisevorab eineinstellungen vornehmen, um Windows Media® Player 11 oder 12 zu verwenden. Beachten Sie, dass ausschließlich Musikdateien, die in der Windows Media® Player-Bibliothek registriert sind, wiedergegeben werden können.

Konfigurieren von Windows Media® Player

Windows Media® Player 11

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 11.
2. Wahlen Sie im Menu "Library" die Option "Media Sharing" aus, um ein Dialogfeld zu öffnen.
3. Aktivieren Sie das Kontrollkastchen "Share my media" und klichen Sie auf "OK", um die kompatiblen Geräte anzuzeigen.
4. Wahlen Sie这点es Gerät aus, klichen Sie auf "Allow" und setzen Sie darüber dem Symbol für这点es Gerät ein Häkchen.

5. Klichen Sie auf "OK", um den Dialog zu schreiben.

6. Je nach Version von Windows Media® Player können sich die Name der ausgeübbaren Elemente unterschieden.

Windows Media® Player 12

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 12.

2. Wahlen Sie im Menu "Stream" die Option "Turn on media streaming" aus, um ein Dialogfeld zu öffnen.

3. Wenn Medienstreaming bereits eingeschaltet ist, wahlen Sie "Weitere Datenstromoptionen..." im Menu "Datumstrom", um die Player im Netzwerk aufzulisten und gehen Sie dann zu Schritt 4.

4. Klichen Sie auf "Turn on media streaming", um eine Listeder Player im Netzwerk anzuzeigen.

5. Wahlen Sie diesen Gerät in "Media streaming options" aus und überprüfen Sie, dass es auf "Allow" eingestellt ist.

6. Klichen Sie auf "OK", um den Dialog zu schreiben.

7. Je nach Version von Windows Media® Player können sich die Name der ausgeüblichen Elemente untersicken.

Wiedergabe

1. Starten Sie den Server (Windows Media® Player 11, Windows Media® Player 12 oder NAS-Gerät), der die wiederzugebenden Musikdateien enthalt.
2. Vergewissern Sie sich, dass PCs und/oder NAS korrekt mit dem gleichen Netzwerk wie diese Gerät verbunden sind.
3. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
4. Drucken Sie NET auf der Fernbedienung.

1. Wahlen Sie mit den Cursorlasten auf der Fernbedienung "Music Server" aus und drücken Sie dann ENTER (b).
2. Wahlen Sie den gewünschten Server mit den Cursorlasten auf der Fernbedienung aus und drücken Sie ENTER (b), um eine Liste der verfügbar Elemente zu öffnen.
3. Wahlen Sie mit den Cursortasten auf der Fernbedienung die Musicdatei aus, die wiedergegeben werden soll, und drücken Sie dann ENTER (b), um die Wiedergabe zu starten. Drücken Sie (d), um zum vorgen Bildschirm zusückzukehren.

4. Wenn "No Item." angezeigt wird, überprüfen Sie die Netzwerkverbindung.

5. Je nach Server und Freigabe-Einstellungen kann das Gerät ihm möglichweise nicht erkennen oder es konnen u. U. keine der Musikdaten wiedergeben werden. Darüber hinaus kann das Gerät nicht auf Bilder und Videos zugreifen, die auf Servern gespeichert sind.

6. Bei Musikdateien auf Servern können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden.

Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich.
(a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern.
(c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste konnen Sie während der Anzeige von Ordern oder Dateilisten zum Wiedergabeldschirm zurückkehren.
(e) Mit dieser Taste wird der vorige Track wiedergegeben.
(f) Mit dieser Taste konnen Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmodi umgeschaltet.
(g) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(h) Mit dieser Taste wird der{nachste Track wiedergegeben.

Ferngesteuerte Wiedergabe von einem PC

Sie können these Gerät verwenden, um Musikdateien abzuspielen, die auf Ihr dem PC gespeichert sind, indem Sie den PC innerhalb Ihres Heimnetzwerks betreiben. Das Gerät unterstützt die Remotewiedergabe mit Windows Media® Player 12.

1. Schalten Sie Ihr PC ein und starten Sie Windows Media® Player 12.
2. Öffnen Sie das "Stream"-Menu und überprüfen Sie, dass "Allow remote control of my Player..." markiert ist. Klichen Sie auf "Turn on media streaming", um eine Liste der Player im Netzwerk anzuzeigen.
3. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
4. Wahlen Sie die mit Windows Media® Player 12 wiederzugebende Musikdatei aus und klicken Sie sie mit der rechten Maustaste an. Zur Remotewiedergabe einer Musikdatei auf einem anderen Server öffnen Sie in "Other Libraries" den

Zielserver und wahlen die wiederzugebende Musikdatei aus.

1. Wahlen Sie these Gerät in "Play to" aus, um das Fenster "Play to" in Windows Media® Player 12 zu öffnen, und starten Sie die Wiedergabe am Gerät. Wenn auf Ihrum PC Windows® 8.1 ausgeführ wird, klichen Sie auf "Play to" und wahren dann diese Gerät aus. Bei PCs mit Windows® 10 klienke Sie auf "Cast to Device" und wahren these Gerät aus. Bedienvorgänge während der Remotewiedergabe konnen am PC im Fenster "Play to" vorgenommen werden. Der Wiedergabebildschirm wird auf dem Fernseher angezeigt, der am HDMI-Anschluss these Gerätes angeschlossen ist.

2. Stellen Sie die Lautstärke mit der Lautstärkeleiste im Fenster "Play to" ein.

3. Manchmal kann die Lautstärke, die im Fenster für die ferngesteuerte Wiedergabe angezeigt wird, von der abweichen, die auf dem Display des Gerats erscheint. Wir die Lautstärke am Gerat geregelt, wird dies darüber hinaus nicht im Fenster "Play to" widergespiegelt.
   Die Remote-Wiedergabe ist nicht möglich, wenn ein Netzwerkdienst genutzt wird oder Musikdateien auf einem USB-Speichergerät wiedergegeben werden.

4. Je nach Version von Windows® können sich die Namender auswählbaren Elemente unterschieden.

Unterstützte Audioformate

Dieses Gerät unterstützt die folgenden Musikdateiformate. Eine Remotewiedergabe von FLAC, DSD und Dolby TrueHD wird nicht unterstützen.

MP3 (.mp3/.MP3):

• Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer-3
• Unterstützte Abstastfrequenzen: 44,1 kHz, 48 kHz
• Unterschiede Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützung Bitraten: Zwischen 5 kbps und 320 kbps und VBR.
  Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Unterstützung Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC (.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

LPCM (Linear PCM):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
• Quantisierungsbit: 16 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
  Quantisierungsbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz
• Dateien mit variabler Bitrate (VBR) werden unterstützen. Die Wiedergabezeit kann jeder möglicherweise nicht korrekt angezeigt werden.
  Die ferngesteuerte Wiedergabe unterstützt nicht die ununterbrochene Wiedergabe.

USB-Speicherverät

Grundlegende Wiedergabe

Sie können Musikdateien wiedergeben, die sich auf einem USB-Speichergerät befinden.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.
2. Schließen Sie das USB-Speichergerät mit den Musikdaten an den USB-Port an der Vorderseite des Hauptgeräts an.

3. Drucken Sie "USB" auf der Fernbedienung.

4. Wenn die Anzeige "USB" auf dem Display blinkt, überprüfen Sie, ob das USB-Speichergerät korrekt angeschlossen ist.

5. Entfermen Sie nicht das USB-Speichergerät, das an体系建设 Gerät angeschlossen ist, solange "Connecting..." auf dem Display angezeigt wird. Dies kann zu Datenverlust führen oder eine Fehlfunktion verursachen.

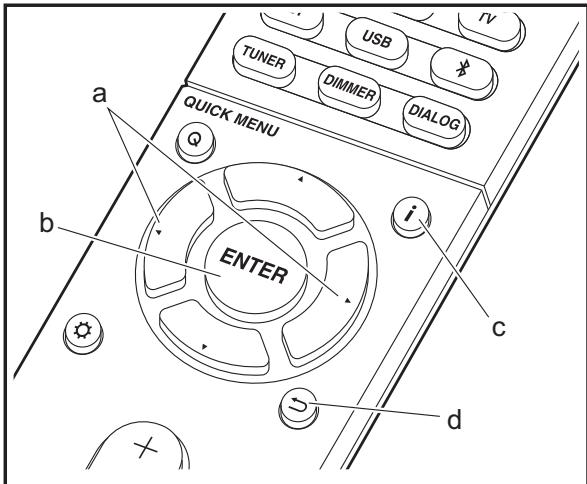

6. Drücken Sie beim nachsten Bildschirm ENTER (b) auf der Fernbedienung. Die Liste der Ordner und Musikdateien auf dem USB-Speichergerät werden angezeigt. Wahlen Sie den Ordner mit den Cursorlasten aus und drücken Sie ENTER (b), um ihre Auswahl zu bestätigten.
7. Drucken Sie (d), um zum vorigen Bildschirm zurückzukehren.
8. Wahlen Sie mit den Cursortasten auf der Fernbedienung die Musikdatei aus und drücken Sie ENTER (b), um die Wiedergabe zu starten.
9. Der USB-Anschluss these Geräts entspricht dem USB 2.0-Standard. Die Übertragungsgeschwindigkeit kann für eine wiederzugebende Inhalte unzureichend sein, wodurch es zu Unterbrechungen des Sounds kommt kann.

Die folgenden Fernbedienungsvorgänge sind ebenfals möglich.

(a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern.

(c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste konnen Sie während der Anzeige von Ordern oder Dateilisten zum Wiedergabildschirm zurückkehren.
(e) Mit dieser Taste wird der vorige Track wiedergegeben.
(f) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Tastes wird zwischen den Wiederholungsmodi umgeschaltet.
(g) Mit dieser Taste wird die Wiedergabe pausiert. Wir die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt.
(h) Mit dieser Taste wird der nachste Track wiedergegeben.

USB-Speichergerätsanforderungen

• Beachten Sie, dass der Betrieb von USB-Speichergeräten nicht immer garantiert werden kann.
• Dieses Gerät unterstützt USB-Speichergeräte, die den USB-Massenspeicherergekteklasse-Standard erfüllen. Das Gerät ist außer dem kompatibel mit USB-Speichergeräten mit den Dateisystemformaten FAT16 und FAT32.
• Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jeder Partition als unabhängiges Gerät behandelt.
• Es können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden.
• USB-Hubs und USB-Speichergeräte mit Hubfunktion werden nicht unterstützt. Schließen Sie diese Geräte nicht an das Gerät an.
• USB-Speichergeräte mit Sicherheitsfunktion werden auf thisem Gerät nicht unterstützt.
• Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung.
• Medien, die in den USB-Kartenleser eingesetzt werden,

stehen bei dieser Funktion mölicherweise nicht zur Verfügung. Außendem ist es je nach USB-Speichergerät möglich, dass die Inhalte nicht korrekt gelesen werden können.

• Wir übernehmen keinerlei Verantwortung für Verluste oder Beschädigungen von Daten, die auf einem USB-Speichergerät gespeichert sind, wenn these Speichergerät mit dem Gerät verwendet wird. Wir empfehlen Ohnen, wichtige Musikdateien im Vorfeld zu sichern.

Unterstützte Audioformate

Für die Wiedergabe vom Server und von einem USB-Speichergerät unterstützt这点es Gerät die folgenden Musicdateiformate. Beachten Sie, dass Audiodateien, die urheberrechtlich geschützt sind, auf这点em Gerät nicht wiederergegeben werden können.

MP3 (.mp3/.MP3):

• Unterschiede Formate: MPEG-1/MPEG-2 Audio Layer 3
• Unterstützung Abstastfrequenzen: 44,1 kHz, 48 kHz
• Unterschiede Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

WMA (.wma/.WMA):

• Unterstützte Abstastfrequenzen: 44,1 kHz, 48 kHz
• Unterstützung Bitraten: Zwischen 5 kbps und 320 kbps und VBR.
  Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt.

WAV (.wav/.WAV):

WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC): AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio.

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

• Unterstützte Formate: MPEG-2/MPEG-4 Audio
• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz
• Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.

FLAC (.flac/.FLAC):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Quantisierungsbit: 16 Bit, 24 Bit

• Unterstützte Formate: DSF/DSDIFF
• Unterschiede Abstastfrequenzen: 2,8 MHz, 5,6 MHz

• Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Dateien mit variabler Bitrate (VBR) werden unterstützen. Die Wiedergabezeit kann jeder möglicherweise nicht korrekt angezeigt werden.
• Dieses Gerät unterstützt die ununterbrochene Wiedergabe des USB-Speichergeräts unter den folgenden Bedingungen. Wenn WAV, FLAC und Apple Lossless wiedergegeben werden und kontinuierlich das gleiche Format, die Abtastfrequenz, die gleichen Kanäle und die gleiche Quantisierungsbitrate wiedergegeben werden.

AirPlay®

e.g., iOS 10

Grundlegende Wiedergabe

Es ist eine drahtlose Wiedergabe von Musicdateien auf Geräten wie iPhone®, iPod touch® oder iPad® möglich, welche mit dem gleichen Zugangspunkt wie diese Gerät verbunden sind.

• Aktualisieren Sie das Betriebssystem auf Ihr hem iOS-Gerät auf die aktuelle Version.
• Je nach iOS-Version kann es Unterschiede zwischen den Bedienungsbildschirmen und der Bedienung des iOS-Geräts geben. Einzelheiten finden Sie in der Bedienungsanleitung des iOS-Geräts.

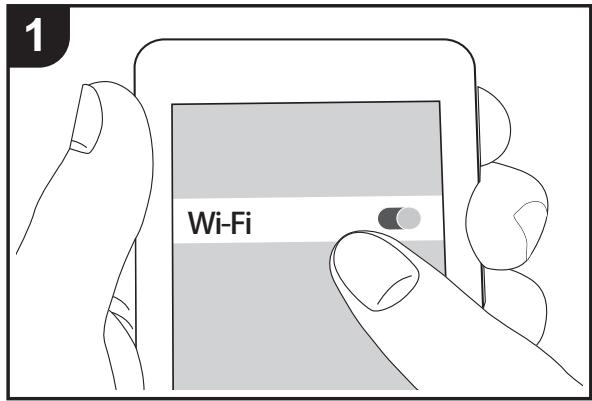

• Verbinden Sie das iOS-Gerät mit dem Zugangspunkt.

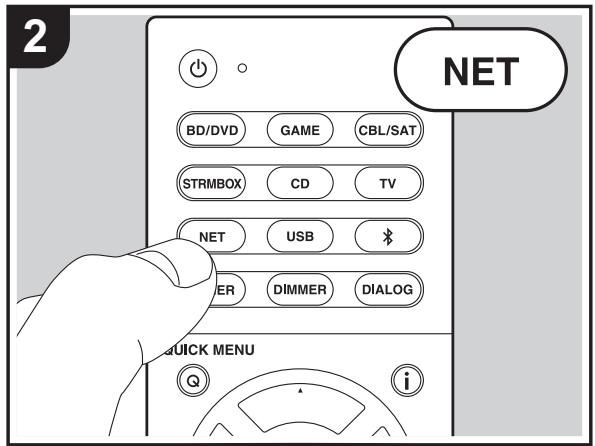

• Drucken Sie NET.

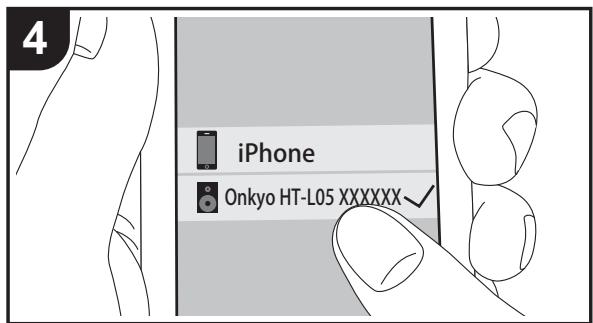

• Tippen Sie im Wiedergabebildschirm der Musik-App des iOS-Geräts auf das AirPlay-Symbol und wahlen Sie aus der angezeigten Liste von Geräten theses Gerät aus.

• Die Musikdateien auf dem iOS-Gerät werden wiedergegeben.

• Die Network Standby-Funktion ist standardmäßig aktiviert. Wenn Sie die Schritte 3 und 4 oben ausführten, wird diese Gerät automatisch eingeschaftet, und die Eingabe wird zu "NET" gewechselt. Um den Stromverbrauch im Standby-Modus zu verringn, drücken Sie die Taste auf der Fernbedienung und legen dann im angezeitigen Setup-MENU für "5. Hardware" - "Power Management" - "Network Standby" den Wert "Off" fest.

• Aufgrund der Eigenschaften der drahtlosen AirPlay-Technologie kann der Ton auf thism Gerät im Vergleich zum Ton, der auf dem Bluetooth fahigen Gerät wiedergegeben wird, leicht verzögert sein.

Sie können auch Musikdateien auf dem Computer mit iTunes wiedergeben (Version 10.2 oder höher). Vergewissern Sie sich vor Inbetriebnahme, dass diese Gerät und der PC mit dem gleichen Netzwerk verbunden sind. Drücken Sie dann NET an thisem Gerät. Klichen Sie in iTunes auf das AirPlay-Symbol , wahren Sie aus der angezeigten Ende dieser Gerät aus und starten Sie die Wiedergabe einer Musikdatei.

BLUETOOTH® Wiedergabe

Pairing

Wiedergabe

Pairing

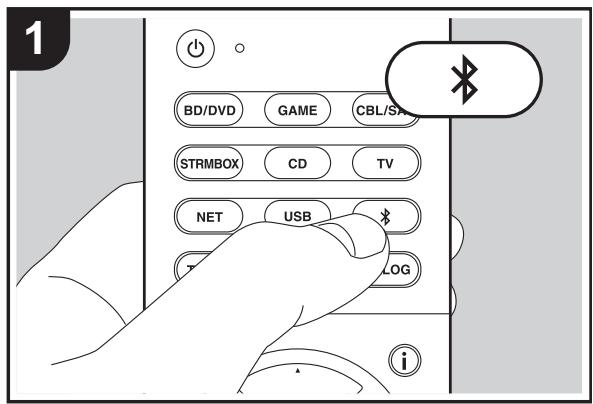

1. Wenn Sie die -Taste auf der Fernbedienung drucken, wird "Now Pairing..." auf dem Display these Geräts angezeigt, und der Pairing-Modus wird aktiviert.

Now Pairing

1. Aktivieren Sie die BLUETOOTH Funktion beim BLUETOOTH fahigen Gerät und wahren Sie aus der angezeigten Listes dieser Gesät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein.

2. Zum Anschließlich eines weiteren BLUETOOTH fahigen Geräts halten Sie die »-Taste gedrückt, bis "Now Pairing..." angezeigt wird, und führen dann den oben beschriebenen Schritt 2 aus. Dieses Gerät kann die Daten von bis zu acht gepaarten Geräten speichern.

3. Der Empfangsbereich beträgt etwa 15 Meter. Beachten Sie, dass die Verbindung mit BLUETOOTH fahigen Geräten nicht garantiert werden kann.

Wiedergabe

1. Wenn das Gerät eingeschelt ist, führen Sie das Verbindungsverfahren am BLUETOOTH fahigen Gerät aus.
2. Der Eingangsselektor these Geräts wird automatisch auf "BLUETOOTH" eingestellt.
3. Geben Sie die Musikdateien wieder. Erhöhen Sie die Lautstärke des BLUETOOTH fahigen Geräts auf den gewünschten Pegel.
4. Aufgrund der Eigenschaften der BLUETOOTH Funktechnologie können die Audiosignale von dieserem Gerät im Vergleich zum BLUETOOTH fahigen Gerät liegt verzögt wiedergegeben werden.

Wiedergabe von FM-Radio

Automatische Sendersuche

1. Drucken Sie TUNER auf der Fernbedienung.
2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display angezeigt wird.
3. Wenn Sie die / -Cursortasten (a) auf der Fernbedienung drücken, wird automatisch nach Radiosendern gesucht, bis ein Sender gefunden wird. Wenn ein Radiosender ausgewähl ist, leuchtet "TUNED" auf dem Display. Bei Empfang eines Stereo-FM-Senders leuchtet die "FM STEREO"-Anzeige auf.
4. Es werden keine Audiosignale wiedergegeben, wenn die "TUNED"-Anzeige nicht leuchtet.

Bei schlechtem FM-Senderempfang

Der Empfang von Radiowellen kann durch Gebäudefrukturen und Umweltbedingungen beeinträchtigt werden. Wahlen Sie in thisem Fall den gewünschten Sender manuell aus wie unter "Manuelle Sendersuche" angegeben.

Manuelle Sendersuche

1. Drucken Sie TUNER auf der Fernbedienung.
2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display ausgeblendet wird.
3. Halten Sie die / -Cursortasten (a) auf der Fernbedienung gedrückt und wahlen Sie den gewünschten Radiosender aus.
4. Die Frequenz ändert sich in 1er-Schritten bei jedem Drücken der Taste. Die Frequenz ändert sich kontinuierlich, wenn die Taste gehalten wird, und stoppt, wenn sie losgelassen wird. Suchen Sie durch Anschauen des Displays.

Um zur automatischen Sendereinstellung zusammenzukehren

Drücken Sie noch einmal MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display angezeigt wird. Es wird

automatisch ein Radiosender eingestellt.

Voreinstellung eines Radiosenders

Hiermit können Sie bis zu 40 bevorzugte Radiosender registrieren. Die Registriierung von Radiosenden im Voraus ermitteligt es Ihnen, ihre bevorzugte Radiostation direkt auszuwahlen.

1. Wahlen Sie den Radiosender aus, den Sie registrieren möchten.
2. Drücken Sie am Gerät MEMORY (d). Die voreingestellte Nummer auf dem Display beginnnt zu blinken.
3. Wahrend die voreingestellte Nummer blinkt (ca. 8 Sekunden), drücken Sie mehrfach die / -Cursortasten (a) auf der Fernbedienung, um eine Nummer zwischen 1 und 40 auszuwahlen.
4. Drücken Sie noch einmal MEMORY (d) auf der Fernbedienung, um den Radiosender zu registrieren. Die voreingestellte Nummer hört auf zu blinken, wenn sie registriert ist.

Auswahl eines voreingestellten Radiosenders

1. Drucken Sie TUNER auf der Fernbedienung.
2. Drücken Sie die / -Cursortasten (a) auf der Fernbedienung, um eine voreingestellte Nummer auszuwahlen.

Löschen eines voreingestellen Radiosenders

1. Drücken Sie TUNER auf der Fernbedienung.
2. Drucken Sie die / -Cursortasten (a) auf der Fernbedienung, um die voreingestellte Nummer zum Löschen auszuwahlen.
3. Drücken Sie MEMORY (d) auf der Fernbedienung, bis die voreingestellte Nummer auf dem Display zu blinken beginnnt, und drücken Sie dann CLEAR (c), um die Nummer zu loschen.
   Die Nummer auf der Anzeige erlischt nach dem Löschen.

Verwenden von RDS

RDS steht für das Radio Data System und ist ein Verfahren zur Übertragung von Daten in FM-Radiosignalen. In Regionen mit RDS wird der Name des Radiosenders angezeigt, wenn Sie einen Radiosender einstellen, der Programminformationen überträgt. Wenn Sie in thisem Fall (b) auf der Fernbedienung drücken, stehen Ohnen die folgenden Funktionen zur Verfügung.

Anzeigen von Textinformationen (Radiotext)

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie einmal i (b) auf der Fernbedienung. Der vom Sender übertragene Radiotext (RT) lauft über das Display. "No Text Data" wird angezeigt, wenn keine Textinformationen verfügbar sind.

2. Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

Sendersuche nach Programtyp

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie zweimal i (b) auf der Fernbedienung.
2. Drücken Sie die / -Cursortasten (a) auf der Fernbedienung, um den gewünschten Programmtyp auszuwahlen, und dann ENTER (a), um dieSuche zu starten. Die Programmtypen werden wie folgt angezeigt: None News (Aktuelle Berichte) Affairs (Aktuelles Zeitgeschehen) Info (Informationen) Sport Educate (Bildung) Drama

Culture

Science (Wissenschaft und Technik)

Varied

Pop M (Popmusik)

Rock M (Rockmusik)

Easy M (Musik für unterwegs)

Light M (Leichte Klassik)

Classics (Ernst Klassik)

Other M (Andere Musik)

Weather

Finance

Children (Kinderprogramme)

Social (Gesellschaftliche Angeleagenheiten)

Religion

Phone In

Travel

Leisure

Jazz (Jazzmusik)

Country (Countrymusik)

Nation M (Nationalmusik)

Document (Dokumentationen)

Die angezeigten Informationen stimmen möglichwerse nicht mit den übertragenen Inhalten überein.
3. Wenn ein Radiosender gefunden wurde, blinking der Name des Senders auf dem Display. Drücken Sie währenddessen ENTER (a), um die Wiedergabe des Senders zu starten. Wenn Sie ENTER (a) nicht drucken, wird die Sendersuche fortgesetzt.
- Wenn keine Sender gefunden wurden, wird die Meldung "Not Found" angezeigt.
- Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

Wiedergabemodi

Auswahl von Wiedergabemodi

Wahlen Sie die optimalen Wiedergabemodi für这部电影, Fernsehen, Musik und Spiele aus, indem Sie mehrfach die Tasten MOVIE/TV, MUSIC bzw. GAME drucken.

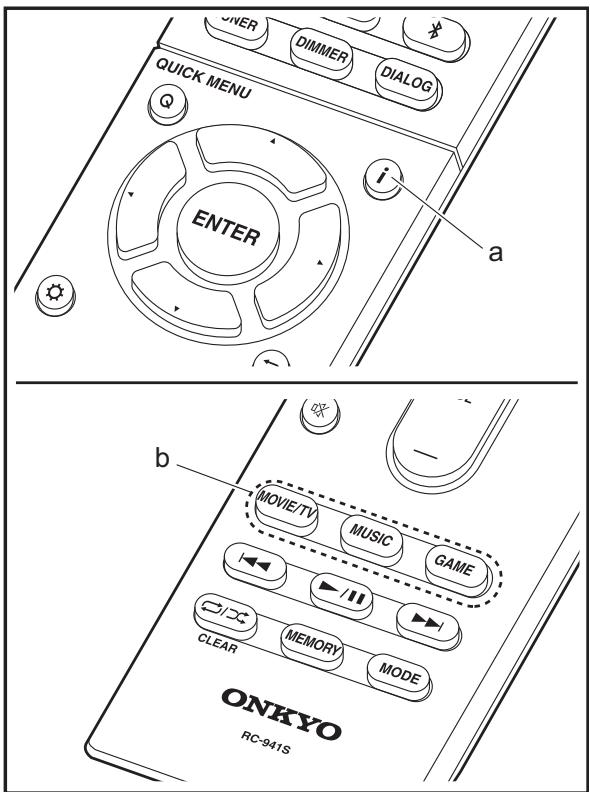

1. Drücken Sie während der Wiedergabe eine der drei Tasten (b) auf der Fernbedienung.
2. Drücken Sie wiederholt die gewährte Taste, um die auf dem Geräte-Display angezeigten Modi umzuschalten.

Dolby D

Details zu den Effekten der jeweiligen Wiedergabemodi\ finden Sie unter "Wiedergabemodus-Effekte" ( P31) .\ Unter "Auswählbare Wiedergabemedi" ( P33) finden Sie\ Informationen zu den Wiedergabemedi, die für die\ einzeln Audioformate in den Eingangssignalen\ auswählbar sind.

Der für eine Quelle zuletzt ausgewählte Wiedergabemodus wird für die Tasten MOVIE/TV, MUSIC und GAME gespeichert. Wir ein wiedergegebener Inhalt nicht vom zuletzt ausgewählten Wiedergabemodus unterstützen, so wird automatisch der Standard-Wiedergabemodus für diesen Inhalt ausgewählt.

Drucken Sie mehrfach i (a), um in folgender Reihenfolge durch die Anzeige am Hauptgerät zu schalten:

Eingangsquelle & Lautstärke

Wiedergabemodus-Effekte

In alphabetischer Reihenfolge

AllCh Stereo

Ideal für Hintergrundmusik. In diesen Modus wird ein Stereo-Klangbild erzeugt, indem von allen Laufsprechem Stereoklang ausgegeben wird.

Dolby Atmos

In this modus werden im Audioformat Dolby Atmos aufgenommene Klangdesigns wiedergegeben. Das Dolby Atmos-Audioformat wurde in modern ausgestatteten Kinos eingerichtet und erhögtlich auch im Heimkino ein revolutionäre Klingerlebnis. Im Unterschied zu herkömmlichen Surroundsystemen basiert Dolby Atmos nicht auf Kanalen, sondern erhögtlich ein prazises freies Platzieren von Klangobjekten im dreidimensionalen Raum. So{lssst sich ein besonder klarer Klang erzielen. Dolby Atmos ist ein optionales Audioformat auf Blu-ray-Discs, bei dem dreidimensionaler Klang durch ein Klangfeld über der Hörposition erzielt wird.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby D (Dolby Digital)

In diesen Modus werden im Audioformat Dolby Digital aufgenommene Klangdesigns wiedergegeben. Dolby Digital ist ein digitales Mehrkanalformat von Dolby Laboratories, Inc.. Es kommt bei vielen Kinoproduktionen zum Einsatz. Es handelt sich auch um ein Standard-Audioformat bei DVD-Videos und Blu-ray-Discs. Es konnen maximal 5.1 Kanäle auf einem DVD-Video oder einer Blurray-Disc aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer).

• Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby D + (Dolby Digital Plus)

In diesen Modus werden im Audioformat Dolby Digital Plus aufgenommene Klangdesigns originalgetreu wiedergegeben.

Beim Dolby Digital Plus-Format handelt es sich um eine Revision auf Basis von Dolby Digital mit erhöhter Kanalanzahl zum Steigern der Klangqualität durch mehr Flexibilität bei den Bitraten. Dolby Digital Plus wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

Dolby Surround

Dieser Wiedergabemodus gestattet die Erweiterung des Wiedergabesigns auf Mehrkanal entsprechend der angeschlossenen Lautspricherkonfiguration. Diese Funktion ist mit bisherigen Lautspricherkonfigurationen sowie mit Wiedergabesystemen für Dolby Atmos mit Dolby-Laustsprechertechnologie kompatibel.

Dolby TrueHD

In diesen Modus werden im Audioformat Dolby TrueHD aufgenommene Klangdesigns wiedergegeben. Beim Dolby TrueHD-Audioformat handelt es sich um ein reversiblens erweitertes Format auf Basis verlustfreier Komprimierungstechnologie (MLP), das eine Wiedergabe des Master-Audios aus dem Studio ermittelgt. Dolby TrueHD wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jederoch mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. 7.1-Kanal wird bei 96kHz / 24 Bit aufgenommen, und 5.1-Kanal wird bei 192kHz / 24 Bit aufgenommen.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DSD

Modus, der sich zur Wiedergabe von in DSD aufgenommen Quellen eignet.

• Von dieser Gerät werden DSD-Signale unterstützen, die über HDMI IN eingehen. Je nach angeschlossenem Player kann jedoch ein betterer Klang erzielt werden, wenn die Ausgabe über den PCM-Ausgang des Players erfolgt.
• Dieser Wiedergabemodus kann nur ausgewählt werden, wenn die Ausgangseinstellung Ihres Blu-ray Disc-/DVD-Players auf DSD eingestellt ist.

DTS

In this modus werden im Audioformat DTS aufgenommene Klangdesigns wiedergegeben. Das DTS-Audioformat ist ein digitales Mehrkanalformat von DTS, Inc. Es handelt sich um ein optionales Audioformat bei DVD-Videos und um ein Standard-Audioformat bei Bluray-Discs. Es konnen 5.1 Kanäle aufgenommen werden: zwei Frontkanäe, ein Center-Kanal, zwei Surround-Kanäe sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Der Inhalt wird in einer große Datenmenge mit maximaler Abtastrate von 48kHz bei einer Auflösung von 24 Bit und einer Bitrate von 1,5 Mbps aufgenommen.
- Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahren den Bitstream-Audioausgang des Players aus.

DTS 96/24

In this modus werden im Audioformat DTS 96/24 aufgenommene Klangdesigns wiedergegeben.

Beim DTS 96/24-Format handelt es sich um ein Standard-Audioformat bei DVD-Videos und Blu-ray-Discs. Es konnen 5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Es wird eine detailgetreue Wiedergabe erzielt, indem der Inhalt mit einer Abtastrate von 96 kHz bei einer Auflösung

von 24 Bit aufgenommen wird.

• Zur Übertragung these Audio formats verwenden Sie ein Digitalkabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS Express

In this modus werden im Audioformat DTS Express aufgenommene Klangdesigns wiedergegeben. DTS Express wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. Es werden auch geringe Bitraten unterstützt.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS-HD HR (DTS-HD High Resolution Audio)

In thisem Modus werden im Audioformat DTS-HD Master Audio aufgenommene Klangdesigns wiedergegeben. DTS-HD High Resolution Audio wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. Es kann bei einer Abstrate von 96kHz mit einer Auflösung von 24 Bit aufgenommen werden.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitstream-Audioausgang des Players aus.

DTS-HD MSTR (DTS-HD Master Audio)

In this sem Modus werden im Audioformat DTS-HD Master Audio aufgenommene Klangdesigns originalgetreu wiedergegeben.

DTS-HD Master Audio wird als optionales Audioformat auf Blu-ray-Discs auf Basis von 5.1 Kanalen verwendet, jedoch mit zusätzlichen Kanalen wie Surround-Back-Kanal bis zu maximal 7.1 Kanalen unter Verwendung verlustfreier Audioreproduktionstechnologie. 96 kHz/24 Bit wird bei 7.1-

Kanal unterstützt, 192 kHz/24 Bit wird bei 5.1-Kanal unterstützt.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitsstream-Audioausgang des Players aus.

DTS Neural:X

Dieser Wiedergabemodus gestattet die Erweiterung des Wiedergabesigns auf Mehrkanal entsprechend der angeschlossenen Lautsprecherkonfiguration.

DTS:X

In diesen Modus werden im DTS:X-Audioformat aufgenommene Klangdesigns wiedergegeben. Beim DTS:X-Audioformat handelt es sich um eine Kombination der Mischmethode auf Basis herkommlicher kanalbasierten Formate und objektbasierten dynamischer Audiomischung. Sie kennzeichnet sich durch die prazise Klangpositionierung und die Möglichkeit, Bewegung wiederzugeben.

• Zur Übertragung these Audio formats verwenden Sie ein HDMI-Kabel und wahlen den Bitsstream-Audioausgang des Players aus.

Full Mono

In diesen Modus geben alle Laufsprecher den gleichen Sound in Mono aus, sodass der Klang, den Sie horen, der gleiche ist, egal, wo im Klangraum Sie sich gerade befinden.

Game-Action

In this modus ist die Sound-Lokalisation klar mit Betonung des Bass.

Game-Sports

Wiedergabe für Audioquellen mit viel Nachhall.

Mono

In this modus wird bei Eingang von analogen Signalen oder PCM-Signalen Mono-Audio über den linken und

rechten Frontlautsprecher ausgegeben.

Multich (Multichannel)

Dieser Modus eignet sich zur Wiedergabe von in Mehrkanal-PCM aufgenommen Quellen.

Stereo

In this modus wird der Sound über die linken und rechten Laatsprecher und den Subwoofer ausgegeben.

Surround Enhancer

Mit diesen Modus konnen Sie ein reiches, natürliches Klangfeld genießen, das nicht auf Reflexionen von Wänden basiert. Es wird ein virtueller Surround-Kanal erstellt, um das Klangfeld zu erweiten.

In diesen Modus konnen Sie die virtuelle Wiedergabe von Mehrkanal-Surround-Sound mit Surround-Lautsprechern genießen. Dies faktioniert, indem gesteuert wird, wie die Klänge das linke und rechte Ohr des Zuhörers erreichen.

TV Logic

Geeignet für in TV-Studios produzierte Fernsehsendungen.
Dieser Modus verstärkt die Surrounddefekte des gesamten Klangs, gibt den Stimmen mehr Klarheit und erstellt ein realistisches Klangbild.

Auswählbare Wiedergabemodi

Sie können aus einer Vielzahl von Wiedergabemodi je nach Audioformat des Eingangssignals ausgehalten.

Die verfügbar Wiedergabemodi sind, wenn die Kopfhörer angeschlossen sind: Mono und Stereo.

MOVIE/TV-Taste

Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals auswahlen können.

Eingangsformat	Wiedergabemodus
Analog	Mono
	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	TV Logic

Eingangsformat	Wiedergabemodus
PCM	Mono
Musikdateien (außer DSD/Dolby TrueHD)	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	TV Logic

Eingangsformat	Wiedergabemodus
Multich PCM	Multich
	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	TV Logic

Eingangsformat	Wiedergabemodus
DSD	DSD *1
	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	TV Logic

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby Atmos	Dolby Atmos
	Surround Enhancer
	TV Logic

Eingangsformat	Wiedergabemodus
Dolby D	Dolby D * 1
	Dolby Surround
	Surround Enhancer
	TV Logic

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby D+	Dolby D+ * 1
	Dolby Surround
	Surround Enhancer
	TV Logic

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby TrueHD	Dolby TrueHD *1
	Dolby Surround
	Surround Enhancer
	TV Logic

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS	DTS *1
	DTS Neural:X
	TV Logic
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS 96/24	DTS 96/24 *1
	DTS Neural:X
	TV Logic
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS Express	DTS Express * 1
	DTS Neural:X
	TV Logic
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD HR	DTS-HD HR *1
	DTS Neural:X
	TV Logic
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD MSTR	DTS-HD MSTR *1
	DTS Neural:X
	TV Logic
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS:X	DTS:X
	TV Logic
	T-D

MUSIC -Taste

Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals auswahlen können.

Eingangsformat	Wiedergabemodus
Analog	Stereo
	Dolby Surround
	DTS Neural:X
	AllCh Stereo
	Full Mono

Eingangsformat	Wiedergabemodus
PCM	Stereo
Musikdateien (außer DSD/Dolby TrueHD)	Dolby Surround
	DTS Neural:X
	AllCh Stereo
	Full Mono
Multich PCM	Stereo
	Multich
	Dolby Surround
	DTS Neural:X
	AllCh Stereo
	Full Mono

Eingangsformat	Wiedergabemodus
DSD	Stereo
	DSD * 1
	Dolby Surround
	DTS Neural:X
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby Atmos	Stereo
	Dolby Atmos
	AllCh Stereo
	Full Mono

Eingangsformat	Wiedergabemodus
Dolby D	Stereo
	Dolby D * 1
	Dolby Surround
	AllCh Stereo
	Full Mono

*1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby D+	Stereo
	Dolby D+ *1
	Dolby Surround
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby TrueHD	Stereo
	Dolby TrueHD * 1
	Dolby Surround
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS	Stereo
	DTS *1
	DTS Neural:X
	AllCh Stereo
	Full Mono

*1: Kann nicht ausgewählten werden, wenn das Eingangsgsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS 96/24	Stereo
	DTS 96/24 *1
	DTS Neural:X
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS Express	Stereo
	DTS Express *1
	DTS Neural:X
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD HR	Stereo
	DTS-HD HR *1
	DTS Neural:X
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD MSTR	Stereo
	DTS-HD MSTR * 1
	DTS Neural:X
	AllCh Stereo
	Full Mono

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS:X	Stereo
	DTS:X
	AllCh Stereo
	Full Mono

GAME -Taste

Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals ausgehalten können.

Eingangsformat	Wiedergabemodus
Analog	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	Game-Action
	Game-Sports

Eingangsformat	Wiedergabemodus
PCM	Dolby Surround
Musikdateien (außer DSD/Dolby TrueHD)	Surround Enhancer
	DTS Neural:X
	Game-Action
	Game-Sports

Eingangsformat	Wiedergabemodus
Multich PCM	Multich
	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	Game-Action
	Game-Sports

Eingangsformat	Wiedergabemodus
DSD	DSD *1
	Dolby Surround
	Surround Enhancer
	DTS Neural:X
	Game-Action
	Game-Sports

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby Atmos	Dolby Atmos
	Surround Enhancer
	Game-Action
	Game-Sports
Dolby D	Dolby D * 1
	Dolby Surround
	Surround Enhancer
	Game-Action
	Game-Sports

• 1: Kann nicht ausgewählten werden, wenn das Eingangsgsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS	DTS *1
	DTS Neural:X
	Game-Action
	Game-Sports
	T-D

*1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD HR	DTS-HD HR * 1
	DTS Neural:X
	Game-Action
	Game-Sports
	T-D

*1: Kann nicht ausgewählten werden, wenn das Eingangsgsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby D+	Dolby D+ * 1
	Dolby Surround
	Surround Enhancer
	Game-Action
	Game-Sports

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS 96/24	DTS 96/24 *1
	DTS Neural:X
	Game-Action
	Game-Sports
	T-D

• 1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS-HD MSTR	DTS-HD MSTR *1
	DTS Neural:X
	Game-Action
	Game-Sports
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
Dolby TrueHD	Dolby TrueHD * 1
	Dolby Surround
	Surround Enhancer
	Game-Action
	Game-Sports

• 1: Kann nicht ausgewählten werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS Express	DTS Express *1
	DTS Neural:X
	Game-Action
	Game-Sports
	T-D

• 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist.

Eingangsformat	Wiedergabemodus
DTS:X	DTS:X
	Game-Action
	Game-Sports
	T-D

Quick-MENU

Wenn Sie die Q-Taste auf der Fernbedienung während der Wiedergabe drücken, konnen Sie*hufig genutzte Einstellungen wie die Klangqualität mithilfe von Bildschirmmenus anpassen.

1. Drucken Sie Q auf der Fernbedienung.
2. Wenn das Quick-MENU angezeigt wird, wahren Sie den Inhalt mit / auf der Fernbedienung aus und drücken ENTER, um die Auswahl zu bestätigten.

• Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten .

• Um zum vorgen Bildschirm zurückzukehren, drücken Sie.

• Um die Einstellungen zu verlassen, drücken Sie Q.

Tone

Bass: Verstärke oder verändern Sie die Bassbreite der Frontlautsprecher.

Treble: Verständen oder verändern Sie die Höhenbreite der Frontlautsprecher.

Level

Center: Passen Sie den Laufsprecherpegel des Center-Laufsprechers während einer Wiedergabe an.

Subwoofer: Passen Sie den Lautsprecherpegel des Subwoofoers während der Wiedergabe an.

• Die vorgenommene Einstellung wird auf den vorgen Status zurückgesetzt, wenn Sie das Gerät in den Standby-Modus schalten.

AccuEQ

AccuEQ Room Calibration: Aktivieren/deaktivieren Sie die Equalizer-Funktion zur Korrektur von Verzerrungen durch die akustischen Raumgegebenheiten. Die Einstellung kann für jeder Eingangsselektor separat vorgenommen werden.

Cinema Filter: Passen Sie die verarbeitete Tonspur an, um den Höhenbereich zu verstärken und für Heimkinoanlagen zu optimieren. Diese Funktion kann in den folgenden Wiedergabemodi verwendet werden: Dolby Digital, Dolby Digital Plus, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express, und DSD.

Other

AV Sync: Hiermit konnen Sie eine Audioverzogierung vornehmen, wenn die Videoausgabe im Vergleich zur Audioausgabe verzögert erfolgt. Es konnen für jeder Eingangsselektor andere Einstellungen ausgewählten werden.

Music Optimizer: Hiermit konnen Sie die Qualität bei komprimierten Audiodateien erhöhen. Die Klangwiedergabe von verlustbehaften komprimierten Dateien wie MP3 wird verbessert. Die Einstellung kann für jeder Eingangsselektor separat vorgenommen werden. Die Einstellung ist für Signale von 48 kHz oder weniger wirksam. Die Einstellung ist bei Bitstreamsignalen nicht wirksam.

Late Night: Hiermit sind leise Töne gut hörbar. Dies ist praktisch, wenn Sie spät am Abend einen Film schauen und die Lautstärke reduzieren müssen. Sie können den Effekt nur bei Dolby- und DTS-Signalen genieten.

• Die Einstellung kann in den folgenden Fällen nicht verwendet werden.
• Wenn "3. Audio Adjust" - "Dolby" - "Loudness Management" ( P44) im Setup-Menu bei der Wiedergabe von Dolby Digital Plus oder Dolby TrueHD

den Wert "Off" aufweist

• Bei DTS-Eingangssignal, wenn "Dialog Control" eine andere Einstellung als 0 dB aufweist

Dialog Control: Sie können den Dialoganteil der Audioausgabe in Schritten von 1 dB um bis zu 6 dB erhöhen, damit die Dialoge vor den Hintergrundgeräuschen better verständlich sind.

• These Einstellung ist nur bei DTS:X-Inhalten verfügbar.
• Der Effekt ist bei manchen Inhalten möglicherweise nicht verfügbar.

Dialog Enhancement: Sie können den Dialoganteil der

Audioausgabe erhöhen, damit die Dialoge vor den Hintergrundgeräuschen better verständlich sind.

• Dieser Wert ist bei einer DTS:X-Wiedergabe nicht verfügbar.

Andere Funktionen

Wiedergabe von Video und Audio aus verziescheniden Quellen

Es ist möglich, Audio und Video aus verschiedenen Quellen wiederzugegeben. Sie können zum Beispiel den Ton vom CD-Player und das Bild vom BD/DVD-Player wiedergeben. Gehen Sie in thisem Fall vor wie folgt:

1. Drucken Sie BD/DVD.
2. Drucken Sie CD.
3. Starten Sie die Wiedergabe am BD/DVD-Player und am CD-Player.

Führn Sie die folgenden Schritte aus, um die Videosignale einer anderen Quelle entsprechend den Audiosignalen der Eingänge NET, USB oder BLUETOOTH wiederzugegeben.

1. Drücken Sie NET, USB oder 念 , um die Audiosignale wiederzugegeben.
2. Drücken Sie MODE auf der Fernbedienung, und der unmittelbar vor diesen Schritt ausgewählte Videeinggang kann wiedergegeben werden.
3. Starten Sie die Wiedergabe der Videoeingangsquelle.
4. Mit jedem Druck auf die MODE-Taste wird die Videoanzeige ein-/ausgescheltet.

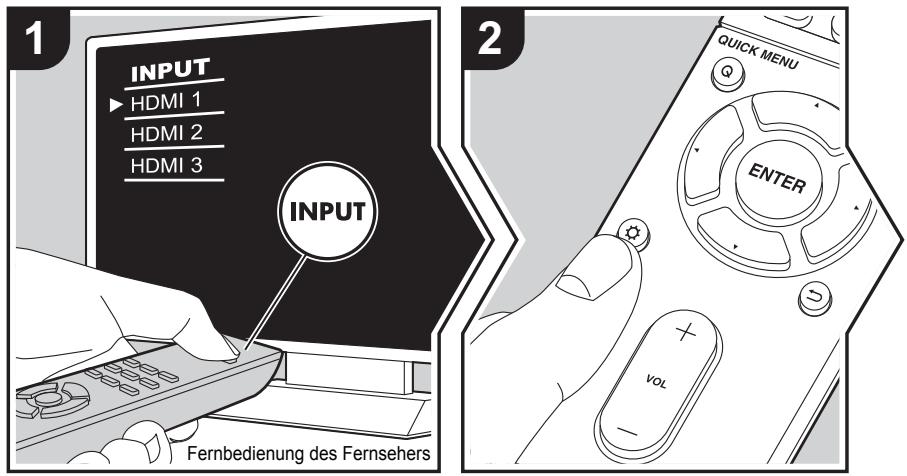

Setup-Menü

Mit den erweiterten Einstellungen these Geräts konnen Sie Leistung und Bedienfreundlichkeit individuell anpassen.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.
2. Drucken Sie 品 auf der Fernbedienung.
3. Wenn das Setup-MENU angezeigt wird, wahlen Sie den Inhalt mit / auf der Fernbedienung aus und drücken ENTER, um die Auswahl zu bestätigten.

• Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten
• Um zum vorigen Bildschirm zurückzukehren, drucken Sie
• Um die Einstellungen zu verlassen, drücken Sie

1. Input/Output Assign

1. TV Out / OSD

1080p -> 4K Upscaling	Bei Verwendung eines Fernsehers, der 4K unterstützt, konnen Videosignale, die mit 1080p eingehen, automatisch auf eine 4K-Ausgabe hochskaliert werden. "Off (Standardwert)": Wenn diese Funktion nicht verwendet wird "Auto": Diese Funktion wird verwendet • Wahlen Sie die Einstellung "Off" aus, wenn Ihr Fernseher 4K nicht unterstützen.
Super Resolution	Wenn Sie für "1080p -> 4K Upscaling" den Wert "Auto" eingestellt haben, konnen Sie für den Grad der Videosignalkorrektur entweder "Off" oder einen Wert zwischen "1" (schwach) und "3" (stark) auswählen.
OSD Language	Wahren Sie die Sprache der Bildschirmanzeige. Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederlandsisch, Schwedisch, Russisch, Chinesisch
Impose OSD	Stellen Sie beispiselsweise ein, ob die Informationen auf dem Fernseher angezeigt werden sollen, wenn die Lautstärke geregelt oder der Eingang geändert wird. "On (Standardwert): OSD wird auf dem Fernseher angezeigt "Off": OSD wird nicht auf dem Fernseher angezeigt • OSD wird je nach Eingangssignal möglicherweise auch dann nicht angezeigt, wenn "On" ausgewähl ist. Ändern Sie die Auflösung des angeschlossenen Geräts, wenn der Betriebsbildschirm nicht angezeigt wird.
Screen Saver	Stellen Sie die Startzeit für den Bildschirmschoner ein. Wahlen Sie einen der Werte "3 minutes (Standardwert)", "5 minutes", "10 minutes" oder "Off" aus.

2. HDMI Input

Sie können die Eingangszuweisung zwischen Eingangsselektoren und HDMI IN-Buchsenändern.

BD/DVD	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem BD/DVD-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "... aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die Eingangsselektor-Einstellung zunachst in "... geändert werden. (Standardwert: "HDMI 1 (HDCP 2.2))
CBL/SAT	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem CBL/SAT-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "... aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die Eingangsselektor-Einstellung zunachst in "... geändert werden. (Standardwert: "HDMI 2 (HDCP 2.2))

GAME	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem GAME-Eingangsselector die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselector zugewiesen ist, muss die Eingangsselector-Einstellung zunachst in "-----" geändert werden. (Standardwert: "HDMI 4 (HDCP 2.2)")
STRM BOX	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem STRM BOX-Eingangsselector die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselector zugewiesen ist, muss die Eingangsselector-Einstellung zunachst in "-----" geändert werden. (Standardwert: "HDMI 3 (HDCP 2.2)")
CD	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem CD-Eingangsselector die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselector zugewiesen ist, muss die Eingangsselector-Einstellung zunachst in "-----" geändert werden. (Der Standardwert ist "-----")
TV	"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2): Weisen Sie dem TV-Eingangsselector die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus. Um eine HDMI IN-Buchse auszuwahlen, die bereits einem anderen Eingangsselector zugewiesen ist, muss die Eingangsselector-Einstellung zunachst in "-----" geändert werden. (Der Standardwert ist "-----")

3. Digital Audio Input

Sie können die Eingangszuweisung zwischen Eingangsselektoren und DIGITAL IN OPTICAL-Buchsenändern. Wenn Sie keine Buchse zuweisen, wahren Sie "----" aus.

BD/DVD	Weisen Sie den BD/DVD-Eingangsselektor zu. (Standardwert: "-----")
CBL/SAT	Weisen Sie den CBL/SAT-Eingangsselektor zu. (Standardwert: "-----")
GAME	Weisen Sie den GAME-Eingangsselektor zu. (Standardwert: "-----")
STRM BOX	Weisen Sie den STRM BOX-Eingangsselektor zu. (Standardwert: "-----")
CD	Weisen Sie den CD-Eingangsselektor zu. (Der Standardwert ist "-----")
TV	Weisen Sie den TV-Eingangsselektor zu. (Der Standardwert ist "OPTICAL")

• Unterschiede Abtastraten für PCM-Signale (Stereo, Mono) von Digitaleingängen sind 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz/16Bit, 20Bit und 24Bit.

4. Analog Audio Input

Sie können die Eingangszuweisung zwischen Eingangssselektoren und AUDIO IN-Buchsenändern. Wenn Sie keine Buchse zuweisen, wahren Sie "-----" aus.

BD/DVD	Weisen Sie den BD/DVD-Eingangsselektor zu. (Der Standardwert ist "-----")
CBL/SAT	Weisen Sie den CBL/SAT-Eingangsselektor zu. (Der Standardwert ist "-----")
GAME	Weisen Sie den GAME-Eingangsselektor zu. (Standardwert: "-----")
STRM BOX	Weisen Sie den STRM BOX-Eingangsselektor zu. (Standardwert: "-----")
CD	Weisen Sie den CD-Eingangsselektor zu. (Standardwert: "AUDIO 1")

TV	Weisen Sie den TV-Eingangsselektor zu. (Standardwert: "-----")

2. Speaker

Sie können die Anschlussumgebung der Laufsprecher sowie den Lautstärkepegel ändern. Die Einstellungen werden automatisch konfiguriert, wenn Sie AccuEQ Room Calibration verwenden. Diese Einstellung kann nicht ausgewählten werden, wenn Kopfhörer angeschlossen sind oder der Ton über die Fernseherlautsprecher ausgegeben wird, da "5. Hardware" - "HDMI" - "Audio TV Out" auf "On" eingestellt ist.

1. Distance

Legen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest.

Front Left	(Standardwert: "3.60m") Die Einstellung kann nicht ausgewählten werden. Wenn die Einstellung für "Center" geändert wird, so wird diese Einstellung entsprechend angepasst.
Center	Lagen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "3.60m")
Front Right	(Standardwert: "3.60m") Die Einstellung kann nicht ausgewählten werden. Wenn die Einstellung für "Center" geändert wird, so wird diese Einstellung entsprechend angepasst.
Height Left	(Standardwert: "3.60m") Die Einstellung kann nicht ausgewählten werden. Wenn die Einstellung für "Center" geändert wird, so wird diese Einstellung entsprechend angepasst.
Height Right	(Standardwert: "3.60m") Die Einstellung kann nicht ausgewählten werden. Wenn die Einstellung für "Center" geändert wird, so wird diese Einstellung entsprechend angepasst.
Subwoofer	Lagen Sie den Abstand zwischen jedem Laufsprecher und der Hörposition fest. (Standardwert: "3.60m")

• Weiter entfernte Geräte können durch Drücken der MODE-Taste auf der Fernbedienung gewechselt werden. Wurden Fuß als Einheit ausgewählt, können Sie Werte zwischen 0,1 ft und 30,0 ft in Schritten von 0,1 ft auswahlen. Wurden Meter als Einheit ausgewählt, können Sie Werte zwischen 0,03 m und 9,00 m in Schritten von 0,03 m auswahlen.

• Level Calibration

Front Left	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").
Center	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").
Front Right	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").
Height Left	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").
Height Right	Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").
Subwoofer	Wahlen Sie einen Wert zwischen "-15 dB" und "+"12 dB" (in Schritten von 1 dB) aus. Ein Testton wird{jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wahlen Sie den gewürschten Pegel aus (Standardwert: "0 dB").

Dolby Enabled Speaker to Ceiling

Legen Sie den Abstand zwischen Soundleiste und Decke fest. Wahlen Sie einen Wert zwischen "0.1ft/0.03m" und "15.0ft/4.50m" aus (in 0.1ft/0.03m-Schritten). (Standardwert: "1.80m") • Weiter entferente Geräte (Meter/Fuß) können durch Drücken der MODE-Taste auf der Fernbedienung gewechselt werden.

AccuReflex

Der Reflexionseffekt von der Decke kann verstärkt werden. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet

3. Audio Adjust

1. Multiplex/Mono

Multiplex Input Channel

Stellen Sie den Audiokanal oder die Sprache, die ausgegeben werden soll, ein, wenn Multiplex-Audio oder mehrsprachige TV- Sendungen usw. wiedergegeben werden. "Main (Standardwert): Nur der Hauptkanal "Sub": Nur Nebenkanal "Main / Sub": Haupt- und Nebenkanal werden gleichzeitig wiedergegeben. • Bei Wiedergabe von Multiplex-Audio wird "1+1" auf dem Display des Hauptgeräts angezeigt, wenn i auf der Fernbedienung gedrückt wird.

Mono Input Channel

Stellen Sie den Eingangskanal zur Wiedergabe digitaler 2-Kanal-Quellen wie Dolby Digital oder analoger 2-Kanal-/PCM-Quellen im Mono-Wiedergabemodus ein. "Left": Nur linker Kanal "Right": Nur rechter Kanal "Left + Right (Standardwert)": Die linken und rechten Kanäle

1. Dolby

Loudness Management

Aktivieren Sie bei der Wiedergabe von Dolby TrueHD die Dialog- Normalisierung, mit welcher die Dialoglautstärke konstant gehalten wird. Hinweis: Wenn diese Einstellung den Wert Off aufweist, ist die Late Night-Funktion zum Genuss von Surround- Sound bei geringer Lautstärke fest auf den Wert Off eingestellt, wenn Dolby Digital Plus/Dolby TrueHD wiedergegeben wird. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet

3.DTS

DTS Auto Surround

Wenn DTS-Signale eingehen, die erweiterte Kanalinformationen enthalten, wird der optimale Wiedergabemodus entsprechend den erweiterten Informationen im Eingangssignal und der Laufsprecherkonfiguration theses Geräts automatisch ausgewählt, wenn der Straight Decoding-Wiedergabemodus ausgewählt ist. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Audiosignale werden mit der Kanalanzahl im Eingangssignal wiedergegeben, die der Laufsprecherkonfiguration theses Geräts entspricht.

4. LFE Level

Stellen Sie den Niedrigfrequenzeffektpegel (LFE) für Dolby Digital-, DTS-, Multichannel PCM- und DSD-Signale ein.

LFE Level

Stellen Sie den Niedrigfrequenzeffektpegel (LFE) für jeder Signalart von "0 dB (Standardwert)" bis "-∞ dB" ein. Wenn der Niedrigfrequenzeffektton zu kräftig ist, wahren Sie -20dB" oder "-∞ dB" aus.

5. Volume

Maximum Volume	Stellen Sie eine Maximallautstärke ein, um zu hohe Lautstärken zu vermeiden. Wahlen Sie "Off (Standardwert)" oder einen Wert zwischen "30" und "49" aus.
Headphone Level	Passen Sie den Ausgangspiegel der Kopfhörer an. Wahlen Sie einen Wert zwischen "-12 dB" und "+"12 dB" aus. (Standardwert: "0 dB")

4. Source

1. IntelliVolume

Passen Sie den Lautstärkeunterschied zwischen den an das Gerät angeschlossenen Geräten an. Wahlen Sie den zu konfigurierenden Eingangssselektor.

IntelliVolume

Wahlen Sie einen Wert zwischen “-12 dB” und "+"12 dB" aus. Legen Sie einen negativen Wert fest, wenn die Lautstärke des Zielgeräts higher ist, als die der anderen, und einen positiven Wert, wenn sie geringer ist. Starten Sie die Wiedergabe am angeschlossenen Gerät, um die Audioausgabe zu überprüfen. (Der Standardwert ist "0 dB")

2. Name Edit

Geben Sie einen einfahren Name n für jeder Eingang ein. Der eingestellte Name wird in der Anzeige des Hauptgeräts angezeigt. Wahlen Sie den zu konfigurierenden Eingangsselektor.

Name Edit

1. Wahlen Sie mit den Cursortasten ein Zeichen oder Symbol aus und drücken Sie ENTER. Wiederholen Sie, um 10 oder weniger Zeichen einzugeben. "A/a": Wechselt zwischen Groß- und Kleinbuchstaben. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) "← " → ": Verschiebt den Cursor in Pfeilrichtung. "×": Das Zeichen links vom Cursor wird entwickelten. "⊥": Fügen Sie hiermit Leerzeichen ein. · Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelöscht. 2. Wahlen Sie nach der Eingabe "OK" mit den Cursortasten aus und drücken Sie ENTER. Der Eingangsvname wird gespeichert.

• Um einen voreingestellt den Radiosender zu benennen, drücken Sie TUNER auf der Fernbedienung, wahren Sie FM und dann die voreingestellte Nummer aus.
• Kann nicht eingestellt werden, falls der "NET", "USB" oder "BLUETOOTH" Eingang ausgewählt ist.

Audio Select

Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen mit einem Eingangssselektor verbunden sind. Die Einstellung kann für jeder Eingangsauswahltaste getrennt vorgenommen werden. Wahlen Sie den zu konfigurierenden Eingangssselektor.

Audio Select

"ARC": Wenn dem Eingangssignal vom ARC-kompatiblen Fernseher Priorität zugewiesen wird. ·Die Einstellung kann nur ausgewählten werden, wenn "5. Hardware" - "HDMI" - "Audio Return Channel" auf "Auto" eingestellt ist und außerdem der "TV"-Eingang ausgewähl ist. "HDMI": Wenn dem Eingangssignal von den HDMI IN-Buchsen Priorität zugewiesen wird. ·Die Einstellung kann nur dann ausgewählten werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" - "HDMI Input" der HDMI-Buchse zugewiesen wurde. "OPTICAL": Wenn dem Eingangssignal von den DIGITAL IN OPTICAL-Buchsen Priorität zugewiesen wird. ·Die Einstellung kann nur dann ausgewählten werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" - "Digital Audio Input" der OPTICAL-Buchse zugewiesen wurde. "Analog": Zur Ausgabe von analogem Ton unabhängig vom Eingangssignal ·Die Einstellung kann nur dann ausgewählten werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" - "Analog Audio Input" der AUDIO IN-Buchse zugewiesen wurde. (Standardwert: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, CD: Analog, TV: OPTICAL)

PCM Fixed Mode

Wahlen Sie aus, ob Eingangssignale auf PCM (außer für Mehrkanal-PCM) festgestellt werden sollen, wenn Sie "HDMI", oder "OPTICAL" in der "Audio Select"-Einstellung ausgewähl haben. Stellen Sie diese Option auf "On" ein, wenn bei der Wiedergabe von PCM-Quellen Rauschen auftritt oder die Anfänge von Tracks abgeschritten werden. Normalerweise sollen Sie "Off (Standardwert)" aushalten. ·Die Änderung der "Audio Select" ändert die Einstellung zu "Off".

• Die Einstellung kann nicht geändert werden, wenn "TUNER", "NET", "USB", oder "BLUETOOTH" als Eingang ausgewählt ist.

Video Select

Wenn einer der Eingänge "TUNER", "NET", "USB", oder "BLUETOOTH" ausgewählt ist, können Sie den Eingang festlegen, aus dem Video über den Fernseher ausgegeben wird.

Video Select

"Last (Standardwert): Wahlen Sie den direkt zuvor wiedergegebenen Videoeingang aus. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV": Die Videosignale des ausgewählten Eingangs werden wiedergegeben. · These Einstellung ist für einen Eingangsselektor gültig, der in "1. Input/Output Assign" – "HDMI Input" zugeordnet wurde.

• Wenn als OSD-Sprache Chinesisch ausgewähl ist, kann diese Einstellung nur ausgewähl werden, wenn "TUNER" als Eingang ausgewähl ist.

5. Hardware

1.HDMI

HDMI CEC

Wenn die Einstellung den Wert "On" aufweist, sind die Eingangsauswahlverbindung und andere Verbindungsfunktionen mit Geräten aktiviert, welche mit HDMI verbunden und CEC-kompatibel sind. "On": Diese Funktion wird verwendet "Off (Standardwert): Nichtbenutzung dieser Funktion Wenn Sie diese Einstellung ändern, schalten Sie die Stromversorgung aller angeschlossenen Komponenten zuerst aus und dann wieder ein.

• Abhängig vom Fernseher kann ein Link notwendig sein, um auf dem Fernseher konfiguriert zu werden.
• Wenn die Einstellung den Wert "On" aufweist und das Bildschirmmen ü geschlossen wird, werden die Name der CEC-kompatiblen Komponenten und "CEC On" auf dem Display these Geräts angezeigt.
• Der Stromverbrauch im Standby-Modus ist möglicherweise erhöht, wenn "On" eingestellt ist. (Abhängig vom TV-Status, tritt das Gerät in den normalen Standby-Modus ein.)
• Wenn Sie den Lautstärkeregler am Gerät bedieten, während diese Einstellung den Wert "On" aufweist und Audio über die Fernsehlawsprecher ausgegeben wird, erfolgt auch eine Audioausgabe über die Laufsprecher, die mit dem Gerät verbunden sind. Wenn Sie den Ton nur über eins von ihren ausgegeben möchten,ändern Sie die Einstellungen des Geräts oder des TV oder reduzieren Sie die Lautstärke des Geräts.
• Wenn bei Einstellung auf "On" außergewöhnlicher Betrieb auftritt, * wahlen Sie den Wert"Off" aus.
• Bei Anschluss eines nicht CEC-kompatiblen Geräts oder wenn Sie nicht sicheren sind, ob es kompatibel ist, wahlen Sie für diese Einstellung den Wert "Off" aus.

HDMI Standby Through

Wenn diese Einstellung nicht den Wert "Off" aufweist, können Sie Video- und Audiosignale eines über HDMI angeschlossenen Players auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Es können nur "Auto" oder "Auto (Eco)" ausgewählt werden, wenn "HDMI CEC" den Wert "On" aufweist. Bei anderen Einstellungen wahren Sie für "HDMI CEC" den Wert "Off" aus. (Standardwert: "Off")

• Der Stromverbrauch im Standby-Modus ist erhöht, wenn ein anderer Wert als "Off" eingestellt ist.

"BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV": Wenn Sie beispisseweise "BD/DVD" auswahlen, können Sie das an die "BD/DVD"-Buchse angeschlossene Gerät auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Wahlen Sie diese Einstellung aus, nachdem Sie einen Player zur Verwendung mit dieser Funktion ausgewählten haben.

"Last": Sie können die Video- und Audiosignale des Eingangs, der ausgewählt wurde, bevor das Gerät in den Standby-Modus geschaltet wurde, über den Fernseher wiedergeben. Wenn "Last" ausgewählt ist, kann der Eingang des Geräts mit der Fernbedienung gewechselt werden, auch wenn sich das Gerät im Standby-Modus befindet.

"Auto", "Auto (Eco)": Wahlen Sie eine dieser Einstellungen aus, wenn Sie ein Gerät angeschlossen haben, das dem CEC-Standard entspricht. Mit der CEC-Link-Funktion konnen Videound Audiosignale des am Fernseher ausgewählten Eingangs wiedergeben werden, unabhängig davon, welche Eingang beim Umschalten des Geräts in den Standby-Modus ausgewählt war.

• Um nicht CEC-konforme Player über den Fernseher wiederzugeben, muss das Gerä t eingeschaltet sein, und es muss zum entsprechenden Eingang gewechselt werden.
• Wenn Sie einen CEC-konformen Fernseher verwenden, können Sie den Stromverbrauch im Standby-Modus verringern, indem Sie "Auto (Eco)" auswahlen.

Audio TV Out	Sie konnen Audiosignale über die Lautsprecher des Fernsehers wiedergeben, wenn these Geräte eingeschalten ist. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion ·Die Einstellung ist fest auf "Auto" eingestellt, wenn "HDMI CEC" den Wert "On" aufweist. Wenn Sie diese Einstellung ändern, führen Sie für "HDMI CEC" den Wert "Off" aus. ·Der Wiedergabemodus kann nicht geändert werden, wenn "Audio TV Out" den Wert "On" aufweist und die Audiosignale über die Lautsprecher des Fernsehers wiedergegeben werden. ·Je nach Fernseher bzw. Eingangssignal der Komponente konnen die Audiosignale möglicherweise nicht über die Lautsprecher des Fernsehers wiedergegeben werden, auch wenn diese Einstellung den Wert "On" aufweist. In thissem Fall wird der Ton über die Lautsprecher des Gerätes ausgegeben. ·Wenn Sie den Lautstärkeregler an thisem Gerät bedieren, während Audiosignale zur Ausgabe über die Fernseherloutsprecher in thissem Gerät eingehen, so wird Audio von thissem Gerät ausgegeben. Wenn Sie nicht möchten, dass die Audioausgabe vom Gerät erfolgt, andereim Sie die Einstellungen des Gerätes oder des Fernsehers oder reduzieren Sie die Lautstärke des Gerätes.
Audio Return Channel	Sie konnen den Ton des mit HDMI verbundenen, ARC-kompatiblen Fernsehgeräts über die mit dem Gerät verbundenen Lautsprecher genießen. Um diese Funktion zu nutzen, führen Sie zuvor für "HDMI CEC" die Einstellung "On" aus. "Auto": Bei Ausgabe der Audiosignale des Fernsehers über die mit dem Gerät verbundenen Lautsprecher "Off": Wenn die ARC-Funktion nicht verwendet wird
Auto Lip Sync	In dieser Einstellung wird jeder Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert. "On (Standardwert)": Die automatische Korrektur wird aktiviert. "Off": Die automatische Korrektur ist deaktiviert.

2. Network

• Wenn LAN mit DHCP konfiguriert wird, stellen Sie für "DHCP" den Wert "Enable" ein, damit die Einstellung automatisch konfiguriert wird. Dabei den Komponenten jeweils feste IP-Adressen zugewiesen werden können, muss "DHCP" den Wert "Disable" aufweisen, dieser Gemät mutt in "IP Address" eine Adresse zugewiesen werden, und es müssen LAN-Informationen wie Subnetmaske und Gateway eingebehen werden.

Wi-Fi	Verbinden Sie das Gerät mit dem Netzwerk durch den WLAN-Router. "On": WLAN-Verbindung "Off (Wired) (Standardwert): Verkabelte LAN-Verbindung
Wi-Fi Setup	Sie können WLAN-Einstellungen konfigurieren, indem Sie ENTER drücken, wenn "Start" angezeigt wird. • Details finden Sie unter "3. Network Connection" (→P18) in Initial Setup.
Wi-Fi Status	Die Informationen zum verbundenen Zugangspunkt werden angezeigt. "SSID": DieSSID des angeschlossenen Zugangspunktes. "Signal": Signalstärke des Zugangspunkts, mit dem eine Verbindung besteht. "Status": Status des angeschlossenen Zugangspunkts.
MAC Address	Dies ist die MAC-Adresse dieseres Geräts. Dieser Wert ist speziell für die Komponente eingestellt und kann nicht geändert werden.
DHCP	"Enable (Standardwert)": Auto-Konfiguration durch DHCP "Disable": Manuelle Konfiguration ohne DHCP Wenn "Disable" ausgewähl wird, müssen "IP Address", "Subnet Mask", "Gateway" und "DNS Server" manuell eingestellt werden.
IP Address	Anzeige/Einstellung der IP-Adresse.
Subnet Mask	Anzeige/Einstellung der Untermaske.
Gateway	Anzeige/Einstellung des Gateways.
DNS Server	Anzeige/Einstellung des primären DNS-Servers.
Proxy URL	Anzeige/Einstellung der Proxy-Server-URL.
Proxy Port	Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/eingestellt.
Friendly Name	Ändern Sie den Gerätenamen theses Geräts, der auf anderen mit dem Netzwerk verbundenen Geräten angezeigt wird, in einen einfach wiederzuerkennenden Namen. Zum Kaufzeitpunkt auf Onkyo HT-L05 * * * * * *eingestellt. ("* " steht für alphanumericische Zeichen zur Identifizierung der einzelnen Geräte)1. Drücken Sie ENTER, um den Bearbeiteten-Bildschirm zu öffnen.2. Wahlen Sie mit den Cursorlasten ein Zeichen oder Symbol aus und drücken Sie ENTER.Wiederholen Sie, um 31 oder weniger Zeichen einzugeben. "A/a": Es wird zwischen Groß- und Kleinschreibung gewechsent. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechsent werden.)" ← "" →": Verschiebt den Cursor in Pfeilrichtung."◇": Das Zeichen links vom Cursor wird entfern. "□": Fügen Sie hiermit Leerzeichen ein.Durch Druppen der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelöscht.3. Wahlen Sie nach der Eingabe "OK" mit den Cursorlasten aus und druppen Sie ENTER.Der Eingangsname wird gespeichert.

AirPlay Password	Sie konnen ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur registrierte Benutzer AirPlay verwenden konnen. 1. Drücken Sie ENTER, um den Bearbeiten-Bildschirm zu öffnen. 2. Wahlen Sie mit den Cursortasten ein Zeichen oder Symbol aus und drücken Sie ENTER. Wiederholen Sie, um 31 oder weniger Zeichen einzugeben. "A/a": Es wird zwischen Groß- und Kleinschreibung gewechselt. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) "← " " →": Verschiebt den Cursor in Pfeilrichtung. "×": Das Zeichen links vom Cursor wird entfern. "⊥": Fügen Sie hiermit Leerzeichen ein. Um auszuwahlen, ob das Passwort mit " * " maskiert oder im Klartext angezeigt werden soll, drücken Sie MEMORY auf der Fernbedienung. Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingebeken Zeichen gelscht. 3. Wahlen Sie nach der Eingabe "OK" mit den Cursortasten aus und drücken Sie ENTER. Das Eingangspassword wird gespeichert.
Usage Data	Zur Qualitätverbesserung unserer Produkte und Dienstleistungen kann unser Unternehmen Nutzungsinformationen über das Netzwerk erheben. Wahlen Sie "Yes" aus, wenn Sie der Erhebung solcher Informationen durch uns zustammen. Wahlen Sie "No" aus, wenn Sie nicht möchen, dass wir diese Informationen erheben. (Standardwert: "No") Sie konnen dies nach der Bestätigung der Datenschutzrichtlinie einstehen. Wenn Sie "Usage Data" wahren und ENTER drucken, wird die Datenschutzrichtlinie angezeigt. (Der gleiche Bildschirm wird auch einem angezeigt, wenn Sie die Netzwerkverbindung einrichten.) Wenn Sie der Sammlung von Informationen zustammen, wird diese Einstellung auch zu "Yes". Beachten Sie, dass wenn Sie der Datenschutzrichtlinie zustammen, Sie aber "No" für diese Einstellung wahren, die Informationen nicht gesammelt werden.
Network Check	Sie konnen die Netzwerkverbindung überprüften. Drücken Sie ENTER, wenn "Start" angezeigt wird.
· Wenn "Network" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde. ■ 3. Bluetooth
Bluetooth	Wahlen Sie aus, ob Sie die BLUETOOTH Funktion verwenden sollen. "On (Standardwert)": Ermöglicht das Anschließen von BLUETOOTH fahigen Geräten mithilfe der BLUETOOTH Funktion. Wahlen Sie "On" auch dann aus, wenn Sie verschiedene BLUETOOTH Einstellungen vorhaltenn. "Off": Wenn die BLUETOOTH Funktion nicht verwendet wird
Auto Input Change	Der Eingang des Geräts wird automatisch zu "BLUETOOTH" geweichseit, wenn die Verbindung mit dem Gerät über ein BLUETOOTH fahiges Gerät erfolgt. "On (Standardwert)": Der Eingang wird automatisch zu "BLUETOOTH" geweichseit, wenn ein BLUETOOTH fahiges Gerät angeschlossen wird. "Off": Die Funktion ist deaktiviert. · Wenn der Eingang nicht automatisch geweichseit wird, stellen Sie "Off" ein und ändern den Eingang manuell.
Auto Reconnect	Durch diese Funktion wird die Verbindung mit dem BLUETOOTH fahigen Gerät automatisch aktiviert, das zuletzt angeschlossen war, als der Eingang zu "BLUETOOTH" geweichseit wurde. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet · Dies funktioniert möglichereweise mit einem BLUETOOTH fahigen Geräten nicht.

Pairing Information	Sie können die auf thisem Gerät gespeicherten Kopplungsinformationen initialisieren. Wenn bei Anzeige von "Clear" ENTER gedrück wird, werden die Kopplungsinformationen initialisiert, die in thisem Gerät gespeichert sind. ·Von dieser Funktion werden nicht die Kopplungsinformationen auf dem BLUETOOTH fährigen Gerät initialisiert. Wenn Sie die Geräte erneut koppeln, achen Sie darauf, vorab die Kopplungsinformationen auf dem BLUETOOTH fährigen Gerät zulöschen. Informationen zum Löschen der Kopplungsinformationen finding Sie in der Bedienungsanleitung des BLUETOOTH fährigen Geräts.
Device	Der Name des BLUETOOTH fährigen Geräts wird angezeigt, das mit dem Gerät verbunden ist. ·Der Name wird nicht angezeigt, wenn "Status" den Wert "Ready" oder "Pairing" aufweist.
Status	Zeigt den Status des BLUETOOTH fährigen Geräts an, das mit dem Gerät verbunden ist. "Ready": Nicht gekoppelt "Pairing":Gekoppelt "Connected":Erfolgreich angeschlossen

• Wenn "Bluetooth" nicht ausgewählten werden kann, warten Sie eine Weile ab. Es wird angezeigt, wenn die BLUETOOTH Funktion gestartet wird.

• Power Management

Sleep Timer	Mit dieser Funktion kann das Gerät nach Ablauf der angegebenen Zeit automatisch in den Standby-Modus schalten. Sie können zwischen "30 minutes", "60 minutes" und "90 minutes" auswahlen. "Off (Standardwert)": Setzt das Gerät nicht automatisch auf Standby.
Auto Standby	These Einstellung setzt das Gerät nach 20 Minuten Inaktivität ohne Video- oder Audioeingabe automatisch auf Standby. (Wenn "USB Power Out at Standby" oder "Network Standby" aktiv sind, wird hier automatisch der HYBRID STANDBY-Modus ausgewählt, durch den der Stromverbrauch auf ein Minimum reduziert wird.) "On (Standardwert)": Das Gerät wird automatisch in den Standby-Modus geschählt ("ASb" leuchtet weiterhin). "Off": Das Gerät wird nicht automatisch in den Standby-Modus geschählt. • "Auto Standby" wird 30 Sekunden, bevor Auto Standby aktiv wird, auf dem Display這些 Geräts und auf dem Fernsehbildschirm angezeigt.
Auto Standby in HDMI Standby Through	Aktivieren oder deaktivieren Sie "Auto Standby", während "HDMI Standby Through" eingeschaltet ist. "On": Die Einstellung wird aktiviert. "Off": Die Einstellung wird deaktiviert. • These Einstellung kann nicht den Wert "On" aufweisen, wenn "Auto Standby" den Wert "Off" aufweist.
USB Power Out at Standby	An dem USB-Port angeschlossene Geräte werden weitere mit Strom versorgt, auch wenn sich these Gerät im Standby-Modus befindet und diese Funktion auf "On" eingestellt ist. (Standardwert: "Off") • Bei Verwenden dieser Funktion ist der Stromverbrauch auch dann erhöht, wenn das Gerät sich im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch minimiert, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die wesentlichen Schaltungen in Betrieb sind.

Network Standby

Wenn these Funktion den Wert "On (Standardwert)" aufweist, können Sie these Gerät mit einer Anwendung zum Steuern des Geräts über das Netzwerk einschalten. · Wenn "Network Standby" verwendet wird, erhöht sich der Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die grundlegende Stromversorgung lauft. · "Network Standby" zum Verringern des Stromverbrauchs kann deaktiviert werden, wenn die Netzwerkverbindung unterbrochen wird. Verwenden Sie in thisem Fall die Netztaste auf der Fernbedienung oder am Hauptgerät, um das Gerät einzuschalten.

Bluetooth Wakeup

Mit dieser Funktion wird das Gerät aus dem Standby-Modus geholt, wenn ein BLUETOOTH fähriges Gerät angeschlossen wird. "On": Diese Funktion wird verwendet "Off (Standardwert)"': Nichtbenutzung dieser Funktion · Die Einstellung auf "On" erhöht den Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die grundlegende Stromversorgung lauft. · Diese Einstellung ist fest auf "Off" eingestellt, wenn "5. Hardware" - "Bluetooth" - "Auto Input Change" den Wert "Off" aufweist.

• Warten Sie eine Weile ab, wenn "Network Standby" und "Bluetooth Wakeup" nicht ausgewählt werden können. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

6. Miscellaneous

■ 1. Firmware Update

Update Notice	Die Verfügbarkeit einer Firmwareaktualisierung wird über das Netzwerk mitgeteilt. "Enable (Standardwert): Informiert über Updates "Disable": Keine Nachrichten zu Updates
Version	Die aktuelle Firmwareversion wird angezeigt.
Update via NET	Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über das Netzwerkactualisieren möchten. • Sie werden diese Einstellung nicht auswahlen können, wenn Sie keinen Internetzugang haben oder keine Aktualisierungen verfügbar sind.
Update via USB	Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über USBactualisieren möchten. • Sie werden diese Einstellung nicht auswahlen können, wenn kein USB-Speichererät verbunden ist oder keine Aktualisierungen auf dem USB-Speichererät nötig sind.

• Wenn "Firmware Update" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

2. Initial Setup

Das Initial Setup ist im Menu Setup verfügbar.

• Wenn "Initial Setup" nicht ausgewählten werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

■ 3. Lock

Setup Parameter

Sperren Sie das Setup-MENU, um die Einstellungen zu schützen. "Locked": Das Menu ist gesPERT. "Unlocked (Standardwert)". Das Menu ist entriegelt.

1. Load Default

Load Default

Setzen Sie die Einstellungen diesen Geräts auf den Status bei Auslieferung darüber. Das Zurücksetzen ist abgeschlossen, wenn "Clear" auf dem Display angezeigt wird und das Gerät in den Standby-Modus wechselt. Ihr Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksgeben. Notieren Sie sich also ihre Einstellungen, bevor Sie das Gerät zurücksgeben.

Firmware-Update

Update-Funktion desses Geräts

Bei diesen Gerät kann die Firmware (Systemsoftware) über ein Netzwerk oder den USB-Port aktualisiert werden. Dadurch konnen Verbesserungen an verschiedene vorhandenen Funktionen vorgenommen und neue Funktionen hinzugeführten werden. Details zuactualisierten Wiedergabefunktionenfinden Sie hier.

Aktualisierung der Firmware

Es gibt zwei Möglichkeiten zur Aktualisierung der Firmware: über das Netzwerk und über USB. Das Update pauert in jedem Fall etwa 20 Minuten, sowohl über Netzwerk als auch über USB. Darüber hinaus werden die vorhandenen Einstellungen unabhängig von der verwendenten Update-Methode garantiert. Hinweis: Wenn diese Gesät an ein Netzwerk angeschlossen ist, werden möglicherweise Hinweise zu Firmware-Updates auf dem Display angezeigt. Wahlen Sie "Update" mit den Cursorlasten der Fernbedienung aus und drücken Sie ENTER, um das Update auszuführen. "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

• Aktuelle Informationen zu Updates finden Sie auf unserer Firmenwebsite. Die Firmware theses Geräts muss nicht aktualisiert werden, wenn kein Update verfügbar ist.
• Stellen Sie vor der Aktualisierung sicher, dass das Lautsprechermikrofon nicht angeschlossen ist.

• Wahlrend der Aktualisierung nicht

• Kabel, USB-Speichergeräte, Lautsprecher oder Kopfhörer entfernen und wieder anschließen, oder irgende Bedienung der Komponenten, wie z. B. den Strom ausschalten

• Zugreifen auf these Gerät von einem PC oder einem Smartphone aus mithilfe einer Anwendung

Haftungsausschluss: Das Programm und die begleitende Onlinedokumentation erhalten Sie zur Verwendung auf eigenes Risiko.

Wir übernehmen keinerlei Haftung bei Schadenersatzansprüchen oder anderen Forderungen bezüglich Ihr Verwendung des Programms oder der begleitende Onlinedokumentation, ungeachtet der Rechtstheorie und unabhängig davon, ob die Forderungen aus unerlaubter oder vertragsgemäßer Handlung resultieren.

In keinem Fall übernehmen wir irgendene Haftung

gegenüber Ihnen oder Dritten bei irgendwelchen besonderen, indirekten, zufälligen oder Folgeschäden einschließlich, jederoch nicht beschränkt auf Schadenersatz, Erstattungen oder Schäden durch Verlust von gegenüber oder zukünftigen Gewinnen, Verlust von Daten oder aus anderen Gründen.

Aktualisierung der Firmware über das Netzwerk

• Überprüfen Sie, ob das Gerät eingeschaltet ist, und die Verbindung zum Internet geschichert ist.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speichergeräten oder Servern.
• Wenn "5. Hardware" - "HDMI" - "HDMI CEC" im Menu Setup den Wert "On" aufweist, wahlen Sie den Wert "Off" aus.

• Die Beschreibung kann sich von der Bildschirmanzeige unterschieden, dies ändert aber nicht die Art der Bedienung oder die Funktion.

• Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

• Drucken Sie auf der Fermbedienung.

1. Wahlen Sie mit den Cursorlasten nacheinander "6. Miscellaneous" - "Firmware Update" - "Update via NET" aus und drücken Sie dann ENTER.

• Wenn "Firmware Update" ausgegraut ist und nicht ausgewählten werden kann, warten Sie eine Weile, bis es verfügbar ist.

• Sie können "Update via NET" nicht auswahlen, wenn kein Update verfügbar ist.

• Drücken Sie ENTER, wenn "Update" ausgewählt ist, um das Update zu starten.

• Wahlrend der Aktualisierung wird der TV-Bildschirm möglicherweise schwarz, abhängig vomactualisiertenProgramm. Überprüfen Sie in thisem Fall den Fortschrift auf dem Display these Geräts. Der TVBildschirm bleibt schwarz, bis die Aktualisierung abgeschlossen ist und die Stromversorgung wieder eingeschaltet wird.
  "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

• Drücken Sie ON/STANDBY am Hauptgerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und ihre Firmware ist auf die neuste Versionactualisiert.

• Verwenden Sie nicht auf der Fernbedienung.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird - * Error!" auf dem Display把这些 Geräts angezeigt. (*" steht für ein alphanumeric des Zeichen.) Überprüfen Sie das Folgende:

• • -01, * -10: Kein Ethernet-Kabel gefunden. Schließen Sie das Ethernetkabel richtig an.
    -02, -03, -04, -05, -06, -11, -13, -14, -16, -17, -18, -20, -21:

Internetverbindungsfehler. Überprüfen Sie das Folgende:

• Der Routerist eingeschaltet.
• Dieses Gerät und der Router sind über das Netzwerk verbunden.

Versuchen Sie, die Stromversorgung des Geräts und des Routers aus- und wieder anzuschalten. Dies können das Problem lose. Wenn Sie immer noch keine Verbindung zum Internet herstellen können, können der DNS-Server oder Proxy-Server vorübergehend nicht erreichen sein. Überprüfen Sie den Status bei Ihr dem ISP-Anbieter.

• Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

Update über USB

• Halten Sie ein USB-Speichergerät mit 128 MB oder größere bereit. FAT16- oder FAT32-Datensystemformat.
• Datenträger, die in ein USB-Kartenlesegerät eingelegt wurden, * dürfen für diese Funktion nicht verwendet werden.
• USB-Speichergeräte mit Sicherheitsfunktion werden nicht unterstützen.
• USB-Hubs und USB-Geräte mit Hubfunktion werden nicht Unterstützung. Schließen Sie diese Geräte nicht an das Gerät an.
• Löschen Sie alle Daten auf dem USB-Speichergerät.
• Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist.
• Beenden Sie die Wiedergabe von Internetradio, USB-Speicherveräten oder Servern.
• Wenn "5. Hardware" - "HDMI" - "HDMI CEC" im Menu Setup den Wert "On" aufweist, wahlen Sie den Wert "Off" aus.
• Einige USB-Speichergeräte brauchen lange zum Laden, werden möglicherweise nicht korrekt geladen oder nicht ordnungsgemäß eingezogen, abhängig vom Gerät und Ihrhem Inhalt.
• Wir übernehmen keinerlei Haftung für Datenverluste,

Schäden an Daten oder fehlerhafte Speichervorgänge, die durch die Verwendung des USB-Speichergeräts mit thisem Gerät entstehen. Wir danken Ihnen für Ihr Verständnis.

• Die Beschreibung kann sich von der Bildschirmanzeige unterschieden, dies ändert aber nicht die Art der Bedienung oder die Funktion.

• Schließen Sie das USB-Speichergerät an ihren PC an.

• Laden Sie die Firmwaredatei von unserer Firmenwebsite auf ihren PC herunter und entpacken Sie sie. Firmwaredateien werden folgendermaßen benannt:

ONKATM0001_A50000AAAAASOAO_***.zip Entpacken Sie die Datei auf Ihrm PC. Die Anzahl der entpackten Dateien und Ordner variiert je nach Modell.

1. Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des USB-Speichergerätes.

2. Stellen Sie sicher, dass Sie die entpackten Dateien kopieren.

3. Schließen Sie das USB-Speichergerät an den USB-Anschluss des Hauptgeräts an.

4. Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung.

5. Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jeder Partition als unabhängiges Gerät behandelt.

6. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerä belegt ist.

7. Drücken Sie auf der Fernbedienung.

1. Wahlen Sie mit den Cursorlasten nacheinander "6. Miscellaneous" - "Firmware Update" - "Update via USB" aus und drücken Sie dann ENTER.

• Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden kann, warten Sie eine Weile, bis es verfügbar ist.

• Sie können "Update via USB" nicht auswahlen, wenn kein Update verfügbar ist.

• Drücken Sie ENTER, wenn "Update" ausgewählt ist, um das Update zu starten.

• Wahlrend des Updates wird der Fernsehbildschirm je nach Programm, dasactualisiert wird, möglicherweise schwarz. Überprüfen Sie in thisem Fall den Fortschnitt auf dem Display theses Geräts. Der TV-Bildschirm bleibt schwarz, bis das Update abgeschlossen und die Stromversorgung wieder verfügbar ist.

• Wahlend der Aktualisierung das USB-Speichergerät nicht ausschalten oder trennen und dann wieder anschließen.
  "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

• Entfernen Sie das USB-Speichergerät von thisem Gerät.

• Drücken Sie ON/STANDBY am Hauptgerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und ihre Firmware ist auf die neuste Versionactualisiert.

• Verwenden Sie nicht auf der Fernbedienung.

Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird - * Error!" auf dem Display把这些

Gerats angezeigt. (" * " steht für ein alphanumeric des Zeichen.) Überprüfen Sie Folgenden:

• • -01, * -10: Kein USB-Speichergerät befinden. Überprüfen Sie, ob USB-Speichergerät sowie USB-Kabel korrekt mit dem USB-Port diesen Geräts verbunden ist. Schließen Sie das USB-Speichergerät an eine externe Stromquelle an, wenn es über eine eigene Stromversorgung verfügbar.
• • -05, * -13, * -20, * -21: Die Firmwaredatei befindet sich nicht im Stammordner des USB-Speichergeräts, oder sie wurde für ein anderes Modell erstellt. Versuchen Sie es nochmals ab dem Herunterlagen der Firmwaredatei.
• Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

Fehlerbehebung

Bevor Sie den Vorgang starten

Probleme können möglicherweise durch einfaches Ausund wieder Einschalten oder Abtrennen und erneutes Anschlieben des Netzkabels gelost werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu überprüfen. Versuchen Sie die einfachen Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente. Schalten Sie das mit dieserem Gerät verbundene Gerät aus, trennen Sie das Kabel ab und schlieben Sie es wieder an. Falls das Problem darin besteht, dass das Video- oder Audiosignal nicht ausgegeben wird, oder der HDMI Betrieb nicht Funktioniert, kann ein Neuanschluss des HDMI Kabels das Problem möglicherweise beheben.

• Das Gerät enthalt einen Mikro-PC zur Signalverarbeitung und für Steuerfunktionen. In sehr seltenen Fällen können starke Störungen, die von einer externen Quelle stammen, oder staatische Elektrizität das Gerät blockieren. Im unwahrscheinlichen Fall, dass dies geschiet, ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein.
• Wir übernehmen keinerlei Haftung für Schäden (z. B. für CD-Leihgebühren) durch erfolglose Aufnahmen aufgrund von Fehlfunktionen des Geräts. Vergewissem Sie sich, bevor Sie wichtige Daten aufnahmen, dass das Material korrekt aufgenommen wird.

Bei instabilem Betrieb

Starten Sie das Gerät neu

Das Problem kann möglicherweise durch einen Neustart des Geräts behoben werden. Schalten Sie diese Gerät in den Standby-Modus und halten Sie ON/STANDBY am Hauptgerät mindestens 5 Sekunden lang gedrückt, um das Gerät neu zu starten. (Die Einstellungen des Geräts werden beibehalten.) Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, entfern den Sie die Kabel zu

anderen Geräten sowie das Netzkabel und schließen die Kabel dann wieder an.

Zurücksetzen des Geräts (die werksseitigen Standardeinstellungen werden wiederhergestellt)

Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, kann es möglicherweise durch Zurücksetzen des Geräts in den Auslieferungszustand behoben werden. Ihr Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksetzen. Notieren Sie sich also ihre Einstellungen, bevor Sie fortfahren.

1. Drücken Sie auf der Fernbedienung, wahren Sie "6. Miscellaneous" - "Load Default" im Setup-Bildschirm aus und drücken Sie ENTER.
2. Wahlen Sie "Yes" aus und drücken Sie dann ENTER.
3. Das Gerät wird in den Standby-Modus geschaltet, und die Einstellungen werden zurückgesetzt.

Stromversorgung

Das Gerät lasst sich nicht einschalten

• Stellen Sie sicher, dass das Netzkabel ordnungsgemäß in die Steckdose eingesteckt ist.
• Ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein.

Das Gerät wird unerwartet ausgeschaltet

• Das Gerät wird automatisch in den Standby-Modus geschalte, wenn die Einstellung "5. Hardware" - "Power Management" - "Auto Standby" im Setup-MENU aktiviert ist.
• Möglicherweise wurde aufgrund von außergewöhnlich hohen Temperaturen des Hauptgeräts die Schutzschaltung aktiviert. Wenn dies der Fall ist, wird die Stromversorgung erneut ausgeschelt, wenn Sie das Gerät wieder einschalten. Sorgen Sie für ausreichenden Belüftungsraum um das Gerät herum. Warten Sie, bis das Hauptgerät abgekühlt ist, und schalten Sie es dann wieder ein.

WARNING: Falls Sie Rauch oder ungewöhnliche Gerüche/ Gerausche am Gerät bemerken, entfern den Siesofar das Netzkabel aus der Steckdose und wenden sich an den Handler oder den Kundendienst unseres Unternehmens.

Audio

• Stellen Sie sicher, ob das Messmikrofon für die Lautspecher nicht mehr angeschlossen ist.
• Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse these Geräts korrekt ist.
• Stellen Sie sicher, dass keines der Anschlusskabel geknicht, verdreht oder beschädigt ist.
• Wenn die MUTING-Anzeige auf dem Display blinkt, drücken Sie auf der Fermbedienung, um die Stummschaltung zu beenden.
• Wenn Kopfhörer an die PHONES-Buchsen angeschlossen sind, wird kein Ton über die Laufsprecher ausgegeben.
• Wenn "4. Source" - "Audio Select" - "PCM Fixed Mode" im Setup-MENU den Wert "On" aufweist, werden keine Audiosignale wiedergegeben, wenn andere Signale als PCM eingehen. Ändern Sie den Wert der Einstellung in Off.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Vom Fernseher werden keine Audiosignale wiedergegeben.

• Stellen Sie den Eingangssselektor an thisem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist.
• Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über HDMI ein optisches Digitalkabel, oder ein Audio-Analogkabel, um den Fernseher und theseis Gerät zu verbinden.

Vom angeschlossenen Player werden keine Audiosignale wiedergegeben.

• Stellen Sie den Eingangssselektor these Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist.
• Überprüfen Sie die Einstellung der digitalen Audioausgabe auf der angeschlossenen Komponente. Bei einigen Spielkonsolen, zum Beispiel denen, die DVD unterstützen, lautet die Standarddeinstellung OFF.
• Bei manchen DVDs,müssen Sie ein Audioausgabeformat aus einem Menu auswahlen.

Von der Soundleiste werden keine Audiosignale wiedergegeben.

• Je nach Quelle und aktuell eingestellt Wiedergabemodus wird möglicherweise zu weniger Ton ausgegeben. Wahlen Sie einen anderen Wiedergabemodus aus, um die Audiowiedergabe zu überprüfen.

Der Subwoofer erzeugt keinen Ton

• Achten Sie daraufuf, den Netzstecker des Subwoofer's ordnungsgemäß in die Steckdose einzustecken.
• Vergewissern Sie sich, dass die Subwoofer LINK-LED leuchtet. Wenn die LED blinkt, führen Sie die nachstehenden Schritte aus, um Hauptgerät und Subwoofer zu koppeln.

1.Halten Sie LINK auf der Rückseite des Subwoofer gesdruckt, bis sich die Blink-Geschwindigkeit der LINK-LED ändert.
2.Halten Sie TUNING▼ an der Vorderseite des Hauptgerats gedrückt und drucken Sie LISTENING MODE. Auf dem Display des Hauptgerats wird "Pairing" angezeigt.
3.Wenn auf dem Display des Hauptgeräts "Paired" angezeigt wird und die LINK-LED am Subwoofer leuchtet, ist der Kopplungsvorgang abgeschlossen.
- Je nach Empfang kann es zu Sprüngen oder

Unterbrechungen bei der Klangwiedergabe kommt. Bewegen Sie den Subwoofer bisher zum Hauptgerät, wenn dies der Fall ist. Entfernen Sie gegebenenfalls Hindernisse zwischen Subwoofer und Hauptgerät.
- Bei Wiedergabe einer Quelle, die keine Informationen im LFE-Kanal enthalt, erzeugt der Subwoofer keinen Ton.

Gerausche sind zu horen

• Das Zusammenbinden der RCA-Kabel mit Netzkabeln, Soundleisten-Anschlusskabeln usw. mithilfe von Kabelbinder kann die akustische Leistung beeinträchtigen und sollene davon erhöhen werden.
• Ein Audiokabel nimmt möglicherweise eine Störung auf. Versuchen Sie, ihre Kabel neu zu positionieren.

Der Anfang von Audiosignalen, die über eine HDMI-Eingangsbuchse eingehen, wird nicht wiedergegeben

• Da es länger dauert, das Format eines HDMI-Signales zu identifizieren, als bei anderen digitalen Audiosignalen, startet die Audioausgabe möglicherweise nicht unmittelbar.

Die Lautstärke wird plötzlich geringer.

• Wenn die Temperatur im Hauptgerät über einen längeren Zeitraum einen bestimmten Schwellenwert überschreitet, kann die Lautstärke automatisch verringert werden, um die Schaltkreise zu schützen.

Wiedergabemodi

• Zur digitalen Surround-Wiedergabe in Formaten wie Dolby Digital mussen die Audiosignale über eine Verbindung per HDMI-Kabel, digitalem Koaxialkabel oder optischem Kabel übertragen werden. Der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät muss auf "Bitstream output" eingestellt sein.
• Drücken Sie mehrfach auf der Fernbedienung, um das Display these Geräts zu ändern und das Eingangsformat zu überprüfen.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann den gewünschten Wiedergabemodus nicht auswahlen

• Je nach Anschlussstatus der Lautsprecher können einige Wiedergabemodi nicht ausgewählt werden. ()P30

Bei Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X werden keine Audiosignale wiedergegeben.

• Wenn Formate wie Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio oder DTS:X nicht gemäß dem Quellenformat wiedergegeben werden, wahlen Sie in den Einstellungen des Blu-ray Disc-Players für "BD video supplementary sound" (oder "re-encode", "secondary sound", "video additional audio" usw.) die Einstellung "Off" aus. Wenn Sie die Einstellung zum Bestätigten geändert haben, ändern Sie den Wiedergabemodus für jeder Quelle.

Uber DTS-Signale

• Bei Medien, die plottlich von DTS zu PCM wechseln, wird die PCM-Wiedergabe möglicherweise nicht sofort gestartet. In thisem Fall sollen den Sie ihren Player etwa 3 Sekunden lang stoppen und dann die Wiedergabe fortsetzen.
• Bei einigen CD- oder LD-Player kann das DTS-Material nicht richtig wiedergegeben werden, obwohl der Player an einen Digitaleingang am Gerät angeschlossen ist. Dies passiert üblicherweise, weil der DTS-Bitsstream verarbeitet wurde (z. B. Ausgangslevel, Abtastrate oder Frequenzgang geändert), und das Gerät erkennt es nicht als einechtes DTS-Signal. In solchen Fälle können Gerausche zu horen sein.
• Die Wiedergabe von DTS-Programmmaterial unter Verwendung von Pause, schnellem Vorlauf oder Rücklauf auf Ihr dem Player kann möglicherweise kurze hörbare Gerausche erzeugen. Hierbei handelt es sich nicht um eine Fehlfunktion.

Video

• Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse these Geräts korrekt ist.
• Stellen Sie sichere, dass keines der Anschlusskabel geknicht, verdreht oder beschädigt ist.
• Wenn das Fernseherbild unscharf oder verschwommen ist, sind das Netzkabel oder die Anschlusskabel für das Gerät u. U. gestört. Halten Sie in thisem Fall Abstand zwischen dem Fernsehantennenkabel und den Kabeln des Geräts ein.
• Stellen Sie sicher, dass die Umschaltung der Eingangsbildschirme monitorseitig, wie z. B. ein Fernsehgerät, in Ordnung ist.

Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kein Video

• Stellen Sie den Eingangssselektor these Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist.

Bei einer Quelle, die an einen HDMI IN-Terminal angeschlossen ist, wird kein Bild wiedergegeben

• Um das Videosignal des angeschlossenen Players auf dem Fernsehbildschirm wiederzugegeben, während das Gerät sich im Standby-Modus befindet, muss "5. Hardware" - "HDMI" - "HDMI Standby Through" im Setup-MENU aktiviert sein. Auf ()P47 ) finden Sie Informationen zu HDMI Standby Through.
• Überprüfen Sie, ob "Resolution Error" auf dem Display these Geräts angezeigt wird, wenn Videosignale, die über die HDMI IN-Buchse eingehen, nicht wiederergegeben werden. In thisem Fall unterstützt das Fernsehgerät die Auflösung des Videogang's des Players nicht. Ändern Sie die Einstellung des Players.
• Der verlüssliche Betrieb mit einem HDMI-zu-DVI-Adapter wird nicht garantiert. Außen dem werden die Videosignale

von einem PC nicht Unterstützung.

Das Bild flackert

• Möglicherweise ist die Auflösung des Players nicht mit der Auflösung des Fernsehers kompatibel. Wenn Sie den Player über ein HDMI-Kabel an these Gerät angeschlossen haben,ändern Sie die Ausgangsaufösung am Player. Möglicherweise{lsst sich auch durch Wechseln des Bildschirmmodus am Fernseher eine Verbesserung erzielen.

Video und Audio werden nicht synchroniertiedergegeben

• Je nach den Einstellungen und Anschlüssen Ihres Fernsehers kann die Videowiedergabe im Verhältnis zur Audiowiedergabe verzögert erfolgen. Drücken Sie zum Anpassen Q auf der Fernbedienung und nehmen Sie die Anpassung in "Other" - "A/V Sync" unter "Quick Menu" vor.

Gekoppelter Betrieb

Es erfolgt kein gekoppelter Betrieb mit CEC-kompatiblen Geräten wie Fernsehern

• Im Setup-MENU des Geräts stellen Sie für "5. Hardware" - "HDMI" - "HDMI CEC" den Wert "On" ein.
• Es ist ebenfalls erforderlich, die HDMI-Koppelung auf dem CEC-kompatiblen Gerät einzustellen. Siehe Bedienungsanleitung.

FM-Sender

Der Radioempfang ist schlecht oder weist Störgeräusahe auf.

• Den Anschluss der Antenne erneut überprüfen.
• Entfermen Sie die Antenne weiter von Soundleisten-Anschlusskabel bzw. Netzkabel.
• Stellen Sie das Gerät nicht in der Höhe Ihres Fernsehers

oder PCs auf.

• Vorbeifahrende Autos und Flugzeuge können Störungen verursachen.
• Betonwände schwächen die Radiosignale ab.
• Horen Sie den Sender in Mono.
• Der FM-Empfang kann möglicherweise verbessert werden, indem der Fernsehantennenanschluss an der Wand verwendet wird.

■ BLUETOOTH Funktion

• Entfernen Sie das Netzkabel theses Geräts und schließen Sie es wieder an. Schalten Sie das BLUETOOTH fährige Gerät aus und wieder ein. Ein Neustart des BLUETOOTH fährigen Geräts kann hilfreich sein.
  Die BLUETOOTH fahigen Geräte müssen das A2DP-Profil unterstützen.
• In der Höhe von Komponenten wie Mikrowellenherden oder schnurlosen Telefonen, die mit Funkwellen im 2,4-GHz-Bereich arbeiten, können Funkwellenstörungen auftreten, die die Verwendung these Geräts unwilling machen.
• Wenn sich Metallobjekte in der Höhe des Geräts befinden, kann möglicherweise keine BLUETOOTH Verbindung hergestellt werden, da Metall die Funkverbindung beeinträchtigt.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann nicht mit thisem Gerät verbinden

• Vergewissern Sie sich, dass die BLUETOOTH Funktion des BLUETOOTH fahigen Geräts aktiviert ist.

Musik kann auf dem Gerät selbst bei erfolglicher BLUETOOTH Verbindung nicht wiedergegeben werden

• Wenn der Lautstärkepegel Ihres BLUETOOTH fahigen Geräts auf einen niedrigen Wert eingestellt ist, so ist

möglicherweise keine Audiowiedergabe verfügbar. Erhöhen Sie die Lautstärke am BLUETOOTH fahigen Gerät.

• Einige BLUETOOTH fahige Geräte sind möglicherweise mit Senden/Empfangen-Wahlschaltern ausgestattet. Wahlen Sie den Sendemodus.
• Je nach den Merkmalen und Spezifikationen Ihres BLUETOOTH fahigen Geräts ist eine Wiedergabe auf dem Gerät eventuell nicht möglich.

Ton ist unterbrochen

• Möglicherweise liegt ein Problem beim BLUETOOTH fährigen Gerät vor. Informationen dazu finden Sie im Internet.

Nach Anschluss eines BLUETOOTH fahigen Geräts ist die Audioqualität schlecht

• Der BLUETOOTH Empfang ist möglicherweise beeinträchtigt. Positionieren Sie das BLUETOOTH fahige Gerät;naher am Hauptgerät und entfern den Sie ggf.
  Hindernisse zwischen BLUETOOTH fahigem Gerät und Hauptgerät.

Netzwerkfunktion

• Wenn Sie keinen Netzwerk Dienst auswahlen können, ist die Auswahr nach dem Starten der Netzwerkfunktion verfügbar. Es kann etwas eine Minute dauern, bis es hochgefahren ist.
• Wenn NET blinkt, ist diese Gerät nicht richtig mit dem Heimnetzwerk verbunden.
• Entfernen Sie die Netzkabel these Geräts sowie des Routers und schreiben Sie sie wieder an. Starten Sie den Router neu.
• Wenn der gewünschte WLAN-Router nicht in der Listeder Zugangspunkte aufgeführrt ist, kann er so eingestelltsein, dass die SSID verborgen ist, oder die ANYVerbindung kann ausgeschaltet sein. Ändern Sie dieEinstellung und versuchen Sie es erneut.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

Kann nicht auf das Internetradio zugreifen

• Auf bestimmte Netzwerkdienste oder Inhalte, die durch das Gerät erhältlich sind, kann u. U. nicht zugegriffen werden, wenn der Serviceprovider seinen Service beendet.
• Stellen Sie sicher, dass Ihr Modem und Router ordnungsgemäß angeschlossen sind, und stellen Sie sicher, dass beiden eingeschaltet sind.
• Vergewissern Sie sich, dass LAN-Anschluss des Routers und diesen Gerät korrekt verbunden sind.
• Vergewissem Sie sich, dass die Verbindung mit dem Internet mit anderen Geräten möglich ist. Falls die Verbindung nicht möglich ist, schalten Sie alle Geräte, die mit dem Netzwerk verbunden sind, aus, warten Sie eine Weile und schalten Sie die Geräte wieder an.
• Wenn ein bestimmter Radiosender nicht empfangen werden kann, vergewissem Sie sich, dass die eingegebene URL korrekt ist und das vom Radiosender übertragene Format von diesen Gerät untersucht wird.
• Je nach ISP ist die Einstellung des Proxyservers notwendig.
• Vergewissern Sie sich, dass der verwendete Router und/oder das Modem von Ihr dem ISP unterstützt wird.

Kann nicht auf den Netzwerkserver zugreifen

• Dieses Gerät muss mit dem gleichen Router verbunden sein wie der Netzwerkserver.
• Dieses Gerät ist kompatibel mit Netzwerkservern mit Windows Media® Player 11 und 12 sowie mit NAS mit Heimnetzwerk Funktion.
• Möglicherweise müssen Sie einige Einstellungen bei Windows Media® Player vornehmen. (→P22)
• Wird ein PC verwendet, können nur Musicdateien wiedergegeben werden, die in der Bibliothek von Windows Media® Player registriert sind.

Die Wiedergabe stoppt beim Horen der Musikdateien auf dem Netzwerkserver

• Vergewissern Sie sich, dass der Netzwerkserver mit dieser Gemärk kompatibel ist.
• Wenn der PC als Netzwerkserver verwendet wird, schreiben Sie alle Anwendungen bis auf die Serversoftware (Windows Media® Player 12 usw.).
• Wenn der PC große Dateien herunterlädt oder kopiert, kann die Wiedergabe u. U. unterbrochen werden.

USB-Speichergerät

Das USB-Speichergerät wird nicht angezeigt

• Überprüfen Sie, ob das USB-Speichergerät bzw. das USB-Kabel korrekt mit dem USB-Anschluss des Geräts verbunden ist.
• Trennen Sie das USB-Speichergerät von diesen Gerät ab und schreiben Sie es dann wieder an.
  Die Leistung von Festplatten, die über den USB-Anschluss mit Strom versorgt werden, kann nicht garantiert werden.
• Abhängig von der Art des Formats kann die Wiedergabe u. U. nicht ordnungsgemäß ausgeführrt werden. Überprüfen Sie die Unterstützungen Dateiformate.
• Dateien auf USB-Speichergeräten mit Sicherheitsfunktionen werden möglicherweise nicht wiedergegeben.

■WLAN

• Versuchen Sie die Stromversorgung des WLAN-Routers und des Geräts ein-/auszustecken, testen Sie den Strom-Ein-Status des WLAN-Routers und versuchen Sie, den WLAN-Router neu zu starten.

Überprüfen Sie Folgenden, wenn das Problem durch o. g. Schritte nicht behoben wurde:

EsistkeinWLAN-Zugriffverfugbar.

• Die WLAN-Routereinstellung ist möglicherweise auf Manuell umgeschaltet. Setzen Sie die Einstellung auf Auto zurück.
• Versuchen Sie es mit der manuellen Einstellung. Die Verbindung ist möglicherweise erfolgreich.
• Die SSID wird nicht angezeigt, wenn sich die Einstellung des WLAN-Routers im unsichtbaren Modus befindet (Modus, um den SSID-Schlüssel zu verbergen) oder wenn JEDE Verbindung ausgeschelt ist. Ändern Sie die Einstellung und versuchen Sie es erneut.
• Vergewissern Sie sich, dass die Einstellungen für SSID und Verschlussung (WEP usw.) korrekt sind. Stellen Sie safer, dass Sie die Netzwerkeinstellungen des Geräts korrekt eingestellt haben.
• Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen enthalt, wird nicht Unterstützung. Benennen Sie die SSID des WLAN-Routers nur mit alphanumericen Ein-Byte-Zeichen und versuchen Sie es erneut.

Es wird eine Verbindung mit einer anderen als der ausgewählten SSID hergestellt.

• Bei einigen WLAN-Routern ist es möglich, mehrere SSIDs für ein Gerät einzustellen. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen als der gewünschten SSID verbunden. Verwenden Sie in thisem Fall eine Verbindungsmethode mit Passworteingabe.

Die Wiedergabe wird unterbrochen, und es erfolgt keine Kommunikation

• Möglicherweise werden aufgrund von ungünstigen Umgebungsbedingungen keine Radiowellen empfangen. Verringern Sie den Abstand zum WLAN-Zugangspunkt und entfern den Sie ggf. Hindernisse, sodass Sichtverbindung besteht, und versuchen Sie es erneut. Stellen Sie das Gerät entwickert von Mikrowellenherden oder anderen Zugangspunkten auf. Es wird empfohlen,

den WLAN-Router (Zugangspunkt) und das Gerät im gleichen Raum zu platzieren.

• Wenn sich ein Metallobjekt in der Höhe des Geräts befindet, kann es sein, dass eine WLAN-Verbindung nicht möglich ist, da das Metall Auswirkungen auf die Funkwellen hat.
• Bei der Verwendung anderer WLAN-Geräte in der Höhe des Geräts konnen eine Vielzahl von Problemen wie unterbrochene Wiedergabe und Kommunikation auftreten. Sie konnen diese Probleme vermeiden, indem Sie den Canal Ihres WLAN-Routers ändern. Die Anweisungen zur Änderung der Kanäle finden Sie in der Anleitung Ihres WLAN-Routers.
• Mit WLAN ist möglicherweise nicht genügdend Bandbreite verfügbar. Verwenden Sie ein Ethernet-Kabel.

Fernbedienung

• Stellen Sie sicher, dass die Batterien mit der richtigen Polarität eingelegt sind.
• Legen Sie neue Batterien ein. Keine Batterien unterschiedlicher Sorten oder alte und neue Batterien mischen.
• Achten Sie darauf, dass das Hauptgerät keinem direkten Sonnenlicht oder Invertotyp-Leuchtstofflampenlicht ausgesetzt ist. Ändern Sie gegebenenfalls den Geräteststandort.
• Wenn sich das Hauptgerät in einem Gehäuse oder Schrank mit Farbigen Glastüren befindet oder wenn die Türen geschlossen sind, Funktioniert die Fernbedienung möglicherweise nicht einwandfrei.

Display

Das Display leuchtet nicht.

• Das Display wird möglicherweise dunkler, während der Dimmer in Betrieb ist. Drücken Sie die DIMMER-Taste und ändern Sie die Helligeitsstufe des Displays.

Andere

Dieses Gerät gibt Seltsame Gerausche von sich

• Wenn Sie ein anderes Gerät an dieselbe Netzsteckdose wie diesen Gerät angeschlossen haben, kann es dadurch zu Störgeräussenkommen. Wenn das Problem durch das Entfernen des Netzkabels des anderen Geräts behoben wird, verwenden Sie unterscheidliche Netzsteckdosen für diesen Gerät und das andere Gerät.

Beim Ausführren von AccuEQ Room Calibration wird die Meldung "Noise Error" angezeigt.

• Dies kann an einer Fehlfunktion Ihres Laufsprechers liegen. Überprüfen Sie, ob das Gerät normale Gerausche ausgibt.

Die ingschlossenen Kabel erwärmen sich

• Wenn die Kabel gebündelt wurden, erhöht sich möglicherweise die Temperatur. Bündeln Sie die Kabel nicht, wenn Sie sie verwenden.

Allgemeine technische Daten

Netzwerk-AV-Receiver (HT-L05)

Abschnitt zum Veränderer (Audio)

Ausgangsnennleistung (IEC)

5 Kanäle × 50 W bei 4 Ohm, 1 kHz, 1 Kanal angetrieben

von 1% THD (Gesamtverzerrung)

Eingangsempfindlichkeit und Impedanz (1 kHz 50 W/4 Ω)

200 mV/47 kΩ(LINE (unausgeglichen))

Klangregelungscharakteristik

± 10 dB, 90Hz (BASS)

±10 dB, 7,5 kHz (TREBLE)

Signal-/Rauschabstand

Lautsprecherimpedanz

4Ω

Kopfhörer-Ausgangsimpedanz

102Ω

Kopfhörer-Nennleistung

85 mW (32 Ω, 1 kHz, 10% THD (Gesamtverzerrung))

Tunerteil

UKW-Empfangsfrequencybereich

Senderspeicherplätze

40

Netzwerkteil

Ethernet-LAN

10BASE-T/100BASE-TX

WLAN

IEEE 802.11 a/b/g/n-Standard

(Wi-Fi®-Standard)

5 GHz/2,4 GHz-Band

BLUETOOTHBereich

Datumübertragungssystem

BLUETOOTH Spezifikation Version 4.1+LE

Frequenzband

2,4 GHz-Band

Modulationsverfahren

Übertragungsbereich (A2DP)

20 Hz - 20 kHz (Samplingfrequency 44,1 kHz)

Maximale Übertragungsreichweite

Sichtlinie ca. 15m()

• Die tatsächliche Reichweite schwankt in Abhängigkeit von

Faktoren wie Hindernissen zwischen den Geräten, Magnetfeldern

um einen Mikrowellenherd, statischer Elektrizität, Schnurlosem

Telefon, Empfangsempfindlichkeit, Leistung der Antenne,

Betriebssystem, Softwareanwendung usw.

Allgemeine Daten

Stromversorgung

AC 100 - 240 V, 50/60 Hz

Stromverbrauch

60W

0,38 W (Standby)

16 W (Kein Ton)

2 W (HDMI Standby Through)

2 W (Netzwerk-Standby)

Abmessungen (B× H× T)

435mm× 70mm× 325,5mm

Gewicht

4 kg

HDMI

Eingang

IN1 (BD/DVD, HDCP2.2), IN2 (CBL/SAT, HDCP2.2), IN3

(STRM BOX, HDCP2.2), IN4 (GAME, HDCP2.2)

Ausgang

OUT (HDCP2.2)

Unterstutz

Deep Color, x.v.ColorTM, LipSync, Audio Return Channel,

Maximale Videoauflösung

4k 60 Hz (YCbCr 4:4:4)

Audioeingange

Digital

OPTICAL (TV)

Analog

1 (CD)

Audio-Ausgänge

Lautsprecherausgabe

Spezieller 16-poliger Verbinder (FRONT L/R, CENTER,

HEIGHT L/R)

Kopfhorer

PHONES (Vorderseite, 3,5mm )

Andere

USB: 1 (Vorderseite, Ver.2.0, 5 V/1 A)

Ethernet: 1

Messmikrofon: 1

Soundleiste (LB-403)

Typ

Breitband, Geschlossenes Gehäuse

Impedanz

4Ω

Maximale Eingangsleistung

50W

Ausgangsschaldruckpegel

78 dB/W/m (FRONT L/R, CENTER)

78,6 dB/W/m (HEIGHT L/R)

Frequenzgang

100 Hz - 20 kHz

Crossoverfrequency

180 Hz

Abmessungen (B× H× T)

950mm× 55mm× 80mm

Gewicht

2,3 kg

Treiber

FRONT L/R, CENTER: 4 cm ×7 cm-Kegel ×2

HEIGHT L/R: 5,8 cm-Kegel

Anschluss

Spezieller 16-poliger Verbinder (FRONT L/R, CENTER,

HEIGHT L/R)

Stromverbrauch

15W

Handhabung

• These Laufsprecher verfügen über keine magnetische Abschirmung. Wenn Sie einen Kathodenstrahl-Röhrenfernseher in der Höhe dieser Laufsprecher platzieren, kann es zu farklichen Abweichungen oder Verzerrungen kommt. Entfernen Sie den Fernseher von diesen Laufsprechem, wenn dies der Fall ist.
• Hinweis: In den Laatsprechem werden starke Magneten verwendet. Bringen Sie keine Metallojbekte wie Schraubendreher in die Höhe. Ansonsten kann es zu Beschädigungen der Laatsprechemembranen kommt.
• Unter normalen Bedingungen sollen den Musicwiedergabe mit thisem Gerät keine Probleme auftreten. Bei bestimmten Geräuschen wie denen im Folgenden beschrieben kann übermäßiger Strom auftreten, durch den der Stromkreis überlastet wird:
  ① Gerausch bei schlecht eingestellten FM-Radiosenden
  ② Hochfrequente Geräusche von Oszillatoren, elektronischen Instrumenten usw.
  ③ Bestimme Signtöne wie von Audiotest-CDs
  (4) Rückkopplungen durch Mikrofone
  ⑤ Gerausch beim Vorlauf von Audiokassetten
  (6) Oszillieren von Verständern
  ⑦ Gerausch beim Einstecken/Entfernen von mehrpoligen Kabeln usw.

Subwoofer (SLW-403)

Typ

Bassreflex

Ausgangsennellung (IEC)

50 W (4 Ohm, 100 Hz, THD (Gesamtverzerrung) 1 %)

Ausgangsschalldruckpegel

90 dB/m, 15 mV/jeweils (VOL. MAX)

Frequenzgang

30 Hz - 200 Hz

Crossoverfrequency

180 Hz

Abmessungen (B× H× T)

261mm× 338mm× 269mm

Gewicht

6,2 kg

Treiber

16 cm-Kegel

Stromversorgung

AC 220-240 V, 50/60 Hz

Uber HDMI

Ko mpatible Funktionen

HDMI (High Definition Multimedia Interface) ist ein digitaler Schnittstellenstandard zum Anschließen von Fernsehern, Projektoren, Blu-ray-Disc/DVD-Playern, Kabel-Digitalempfängern und anderen Videokomponenten. Bisher wurden separate Video- und Audiokabel benötigt, um AV-Komponenten anzuschreiben. Mit HDMI kann ein einziges Kabel Steuerungssignale, digitale Videos und digitalen Audioton (2-Kanal PCM, digitales Mehrkanalaudio und Mehrkanal-PCM) übertragen.

HDMI CEC-Funktionalität: Werden Geräte und HDMI-Kabel angeschlossen, die der CEC-Standardspezifikation (Consumer Electronics Control) des HDMI-Standards entsprechen, sind verschiedene gekoppelte Bedienfunktionen zwischen den Geräten möglich. Dazu gehören Funktionen wie Verknüpfen des Eingangssselektors mit Playn, Ändern der Lautstärke mit der Fernbedierung eines CEC-kompatiblen Fernsehers und automatisches Wechseln diese Geräts in den Standby-Modus, wenn der Fernseher ausgeschelt wird. Das Gerät ist für die Verwendung mit Produkten ausgelegt, die dem CEC-Standard entsprechen. Die gekoppelte Bedienung kann nicht für alle CEC-kompatiblen Geräte garantiert werden.

ARC (Audio Return Channel): Wird ein Fernseher, der ARC unterstützt, mit einem einzelnen HDMI-Kabel angeschlossen, können Sie nicht nur den Audio- und Videoausgang theses Geräts über den Fernseher wiedergeben, sondern auch die Audiosignale des Fernsehers über theses Gerät wiedergeben.

Deep Color: Werden Geräte angeschlossen, die Deep Color unterstützen, so konnen Videosignale von diesen Geräten mit noch mehr Farben über den Fernseher

wiedergegeben werden.

x.v.ColorTM: Mit dieser Technologie werden noch realistischere Farben erzeugt, indem der Farbumfang erweiter wird.

3D: Sie können 3D-Videosignale von AV-Komponenten an den Fernseher übertragen.

4K: Dieses Gerät unterstützt 4K-Videoignale (3840 × 2160p) und 4K-SMPTE-Videoignale (4096 × 2160p).

LipSync: In dieser Einstellung wird jeder Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert.

Unterstützte Audioformate

Lineares 2-Kanal-PCM: 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit

Lineares Mehrkanal-PCM: Maximal 5.1-Kanal; 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit

Bitstream: Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X, DTS-HD High Resolution Audio, DTS-HD Master Audio

DSD: Unterstützungte Abtastraten: 2,8 MHz
Ihr Blu-Ray Disc/DVD-Player muss ebenfalls die HDMI-Ausgabe der oben genannten Audioformate unterstützen.

Unterstützte Auflösungen

Copyright-Schutztechnologie: HDCP1.4/HDCP2.2

Farbraum (Farbtiefe): 720 × 480i 60Hz , 720 × 576i 50Hz , 720 × 480p 60Hz , 720 × 576p 50Hz , 1920 × 1080i 50/60Hz

1280 × 720p 24/25/30/50/60Hz, 1680 × 720p 24/25/30/50/60Hz, 1920 × 1080p 24/25/30/50/60Hz, 2560 × 1080p 24/25/30/50/60Hz, 4K (3840 × 2160p) 24/25/30Hz, 4K SMPTE (4096 × 2160p) 24/25/30Hz : RGB/YCbCr4:4 (8/10/12 Bit), YCbCr4:2:2 (12 Bit)
4K (3840 × 2160p) 50/60Hz, 4K SMPTE (4096 × 2160p) 50/60Hz : RGB/YCbCr4:4 (8 Bit), YCbCr4:2:2 (12 Bit), YCbCr4:2:0 (8/10/12 Bit)

Lizens- und Warenzeicheninformationen

DOLBY ATMOS

Onkyo Corporation garantiert nicht die BLUETOOTH Kompatibilität zwischen dem AV-Receiver und allen BLUETOOTH fahigen Geräten.

Zur Kompatibilität zwischen dem AV-Receiver und einem anderen Gerät mit BLUETOOTH Technologie, schauen Sie in die Dokumentation des Geräts und Fragen sie den Handlör. Es kann sein, dass es in einen Ländern

Beschränkungen zur Nutzung der BLUETOOTH Geräte gibt. Prüfen Sie das bei ihren lokalen Behörden.

Onkyo Corporation garandeert nicht de BLUETOOTH compatibiliteitussen de AV-receiver en alle BLUETOOTH apparaten.

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

Er kommt geen geluiduit de TV.

USB-geheugen worden nicht weergegeben

Geichtslijn ongev. 15 m (*)

Copyright-beveiligungstechnologie: HDCP1.4/HDCP2.2

Kleurruimte (Kleurdiepte): 720 × 480i 60Hz , 720 × 576i 50Hz , 720 × 480p 60Hz , 720 × 576p 50Hz , 1920 × 1080i 50/60Hz , 1280 × 720p 24/25/30/50/60Hz , 1680 × 720p 24/25/30/50/60Hz .

30/50/60Hz, 1920 × 1080p 24/25/30/50/60Hz, 2560 × 1080p
24/25/30/50/60Hz, 4K (3840 × 2160p) 24/25/30Hz, 4K
SMPTE (4096 × 2160p) 24/25/30Hz : RGB/YCbCr4:4 (8/10/12 bit), YCbCr4:2:2 (12 bit)
4K (3840 × 2160p) 50/60Hz, 4K SMPTE (4096 × 2160p) 50/60Hz : RGB/YCbCr4:4 (8 bit), YCbCr4:2:2 (12 bit), YCbCr4:2:0 (8/10/12 bit)

Onkyo Corporation garantiert nicht die BLUETOOTH Kompatibilität zwischen dem AV-Receiver und allen BLUETOOTH fahigen Geräten.

Zur Kompatibilität zwischen dem AV-Receiver und einem anderen Gerät mit BLUETOOTH Technologie, schauen Sie in die Dokumentation des Geräts und Fragen sie den Handlör. Es kann sein, dass es in einen Ländern

Beschrankungen zur Nutzung der BLUETOOTH Geräte gibt. Prüfen Sie das bei ihren lokalen Behörden.

Onkyo Corporation garandeert nicht de BLUETOOTH compatibiliteitussen de AV-receiver en alle BLUETOOTH apparaten.

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."

HEIGHT L/R: 5,8 cm kon

Uttag

Sarskild kontakt med 16 stift (FRONT L/R, CENTER,

HEIGHT L/R)

Subwoofer (SLW-403)

Typ

Basreflex

Markeffekt (IEC)

Onkyo Corporation garantiert nicht die BLUETOOTH Kompatibilität zwischen dem AV-Receiver und allen BLUETOOTH fahigen Geräten.

Zur Kompatibilität zwischen dem AV-Receiver und einem anderen Gerät mit BLUETOOTH Technologie, schauen Sie in die Dokumentation des Geräts und Fragen Sie den Handler. Es kann sein, dass es in einen Ländern Beschrankungen zur Nutzung der BLUETOOTH Geräte gibt. Prufen Sie das bei ihren lokalen Behörden.

Onkyo Corporation garandeertne nicht BLUETOOTH compatibiliteitussen de AV-receiver en alle BLUETOOTH apparatusen.

"Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer."
